504B干扰机 航空博物馆U-2高空侦察机残骸考证

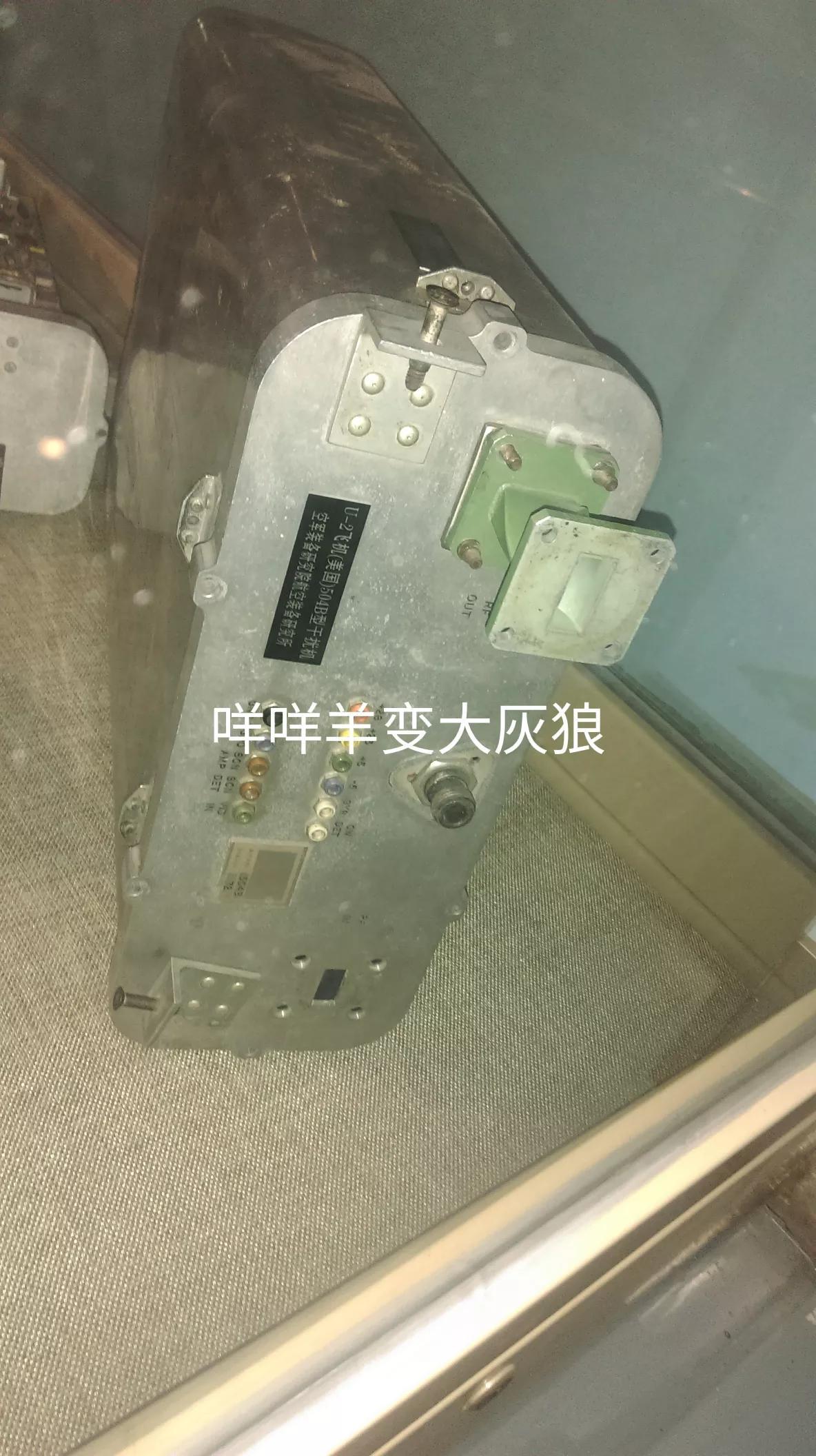

坐落在北京昌平的中国航空博物馆，静静地陈列着这样一台不起眼的设备，它的展板却一字千钧：“U-2高空侦察机残骸 504B干扰机 ”，记录着一段当年的国土防空作战地空导弹部队在电磁空间取得的辉煌战绩。

历史上U-2高空侦察机曾经先后多次串入大陆进行侦察，还一度携带美国中央情报局的第12号系统和第13号电子战系统当做护身符，企图逃避我543部队地空导弹的打击。

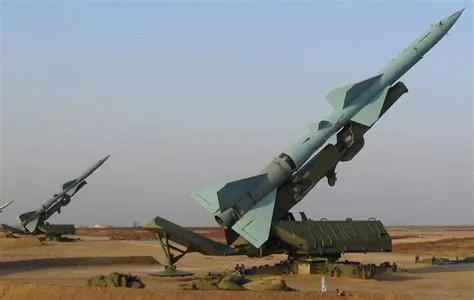

萨姆-2地空导弹系统

在那几年中，敌我双方在电磁空间历经了数次较量，U-2最终败在了我军手下，前前后后一共被打了下来5架。

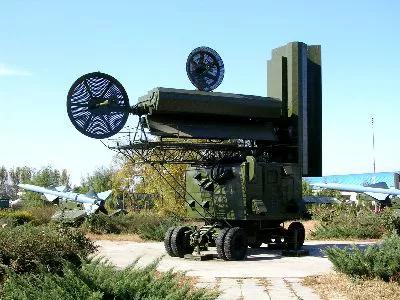

地空导弹制导雷达天线

其中4架U-2残骸曾在军事博物馆展示

这台神秘的504B干扰机，究竟是属于12号系统还是13号系统，展板上没有更多的信息。好在这台干扰机前面板上还有不少的字，我们通过外观分析，可以找到一些蛛丝马迹。

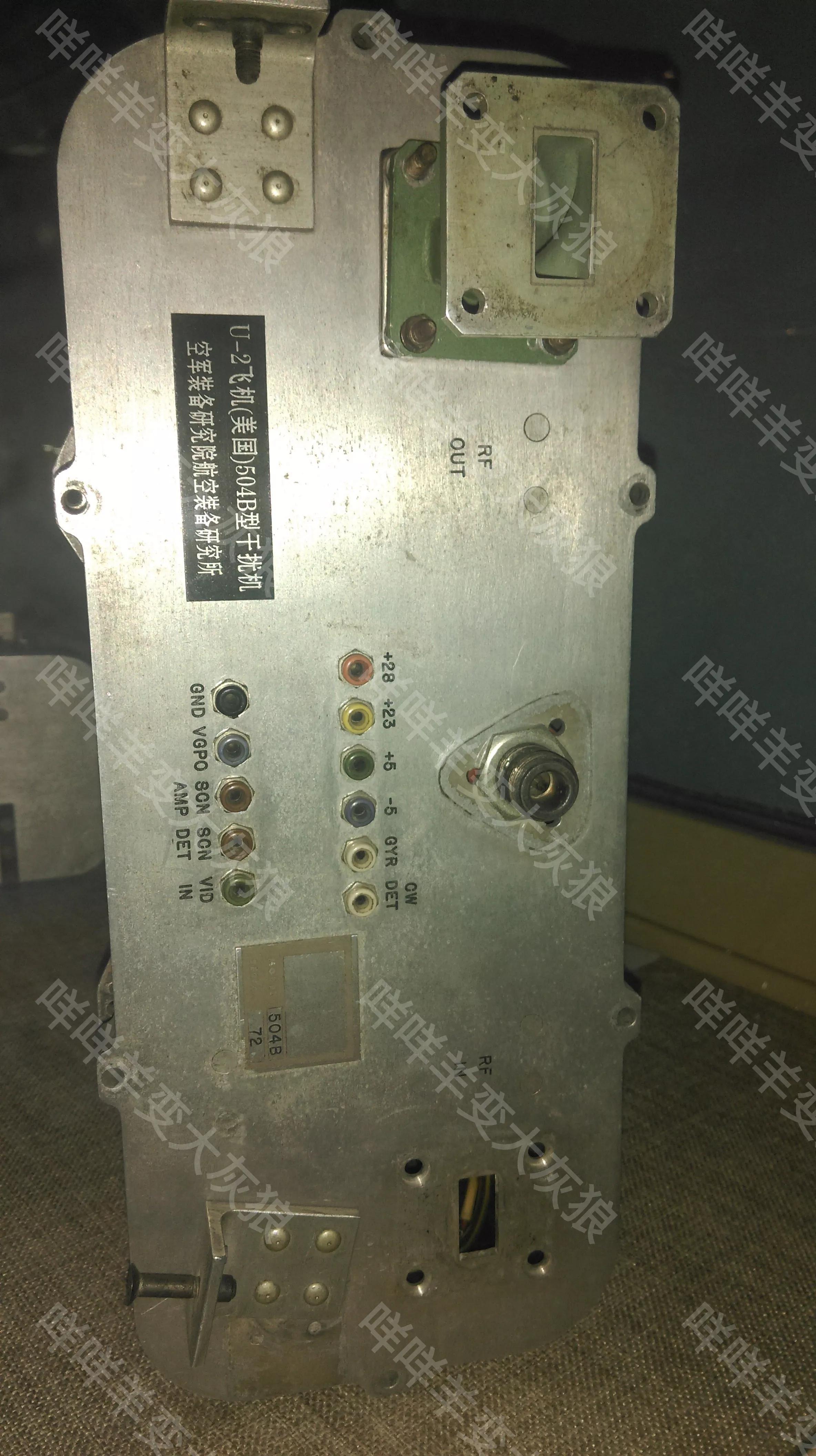

不妨靠近点：

面板细节一览无余

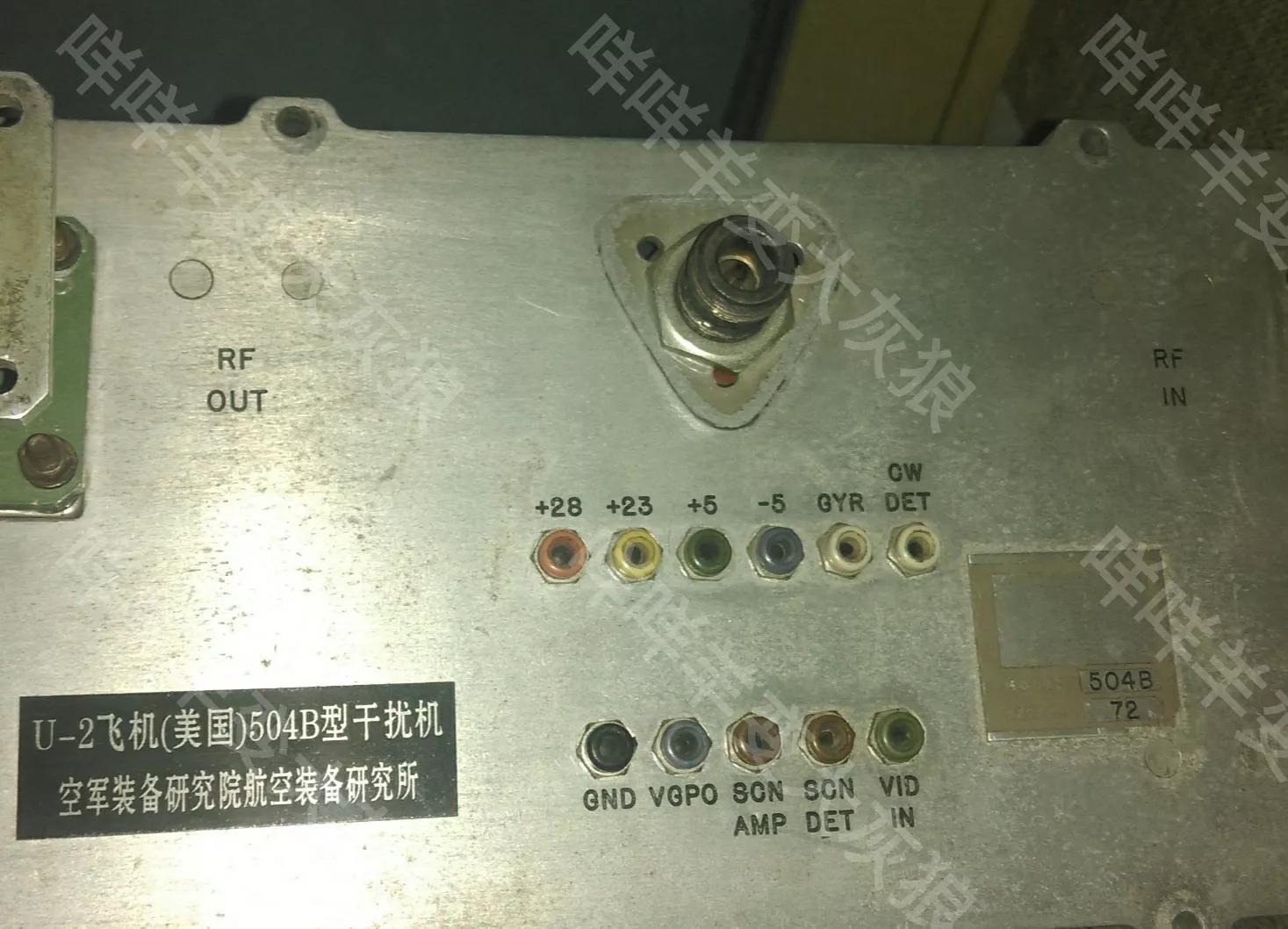

我们可以看到一共两排接线孔。

上边一排孔（从左至右）：

+28：加号一般表示正负极性，28是数字，推测这是个供电用的接线孔，要接+28V的直流供电

+23：同理，推测要接+23V的直流供电

+5：推测要接+5V的直流供电

-5：推测要接-5V的直流供电

GYR：这三个字母代表什么意思——没有元音字母，无需查字典就知道这肯定不是一个单词，难道是一个缩写？GYR分别代表三个单词？时间、频率、极化？不对。波长、频率、重频？也不对。难道是三种颜色？好像还真是，G是green，意思是绿色，Y是yellow，意思是黄色，R是red，意思是红色，这GYR多数就是绿黄红的缩写，很大可能是输出的控制信号，控制绿色、黄色、红色共三种颜色的提示灯，让飞行员知道大致的危险等级。绿色灯亮起表示安全，黄色表示有点危险，红色则表示高危。

CW DET：应该是continuous wave detect的缩写，意思是连续波检测，顾名思义功能应该是检测出连续波——一旦这个接线孔有信号就表示已经检测到有雷达在用连续波信号在照射U-2了。

下边一排孔（从左至右）：

GND：这个太容易猜了，ground的缩写，意思是接地。

VGPO：电子对抗专业词汇，一般人应该猜不出，velocity gate pull-off，意思是速度波门拖引，可以产生速度欺骗。雷达是导弹的眼睛，对U-2的速度一旦测量不准，那么计算出的导弹飞行指令就是错的，自然就无法引导导弹飞向目标。

SCN AMP：应该是scan amplitude，意为扫描幅度

SCN DET：应该是scan detect，意为扫描检测

VID IN：应该是video input，意为视频输入

真正工作的时候，外部应该有不少设备通过11根线缆插入这11个孔，和这台干扰机组成一个系统。

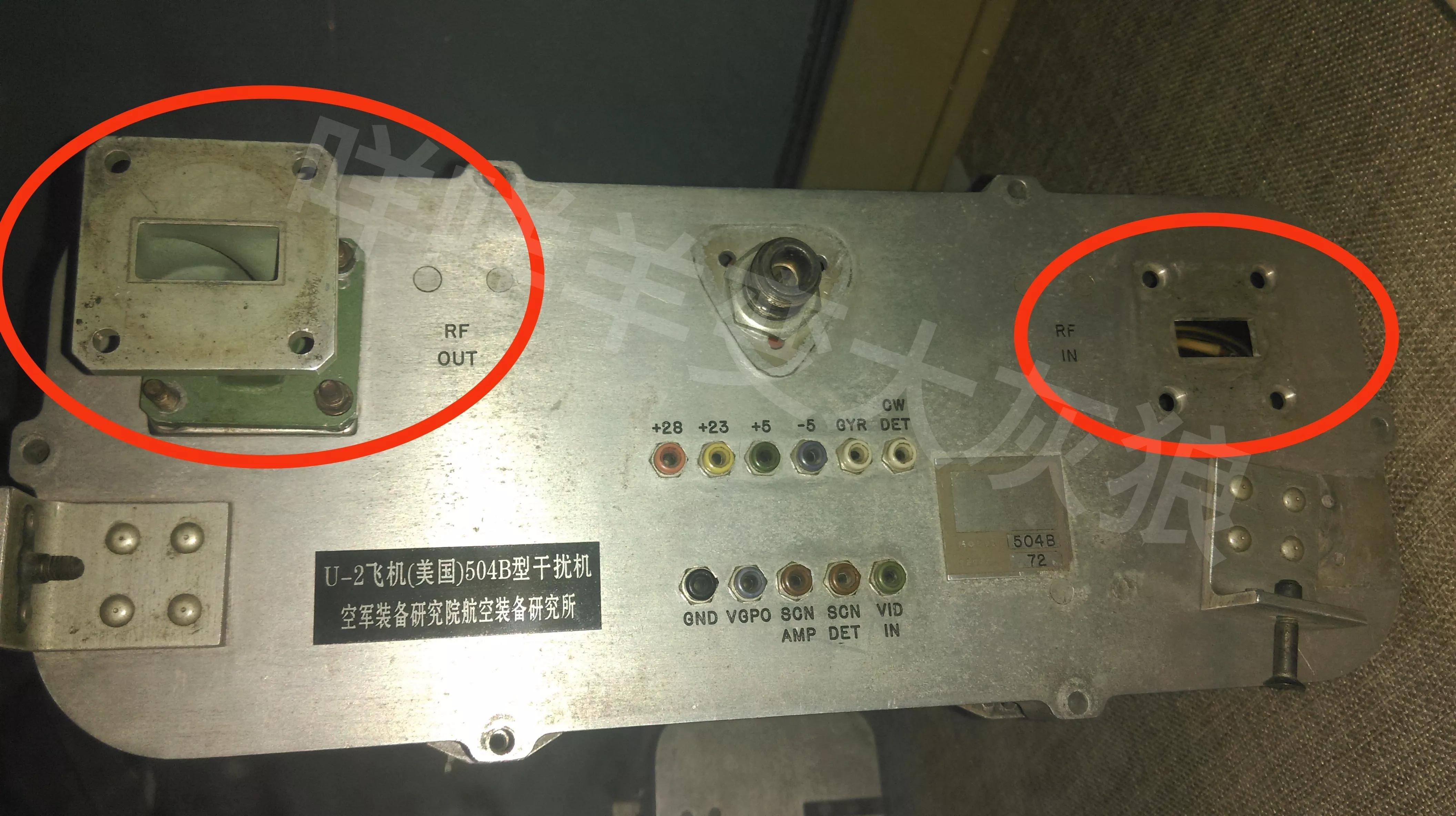

红圈内的波导

​面板左侧有个波导，上边写着RF out，右侧对称的位置有个RF IN，但是波导已经丢失，见上图红圈位置。RF out意思是射频输出，RF IN则是射频输入。

有射频的输出和输入，表示一个接收一个发射，其实谜底已经揭晓，这应该不是单纯的告警接收机，告警接收机通常只有射频输入，而没有射频输出，而既然还有发射，则更像是一台欺骗式干扰机，先接收无线电信号，通过分析接收到的信号再发出干扰，欺骗式干扰一般有转发式欺骗干扰和应答式欺骗干扰两类。结合前边那个VGPO速度波门牵引，大致能猜出这肯定具备转发式欺骗干扰功能，同时有可能也兼顾应答式欺骗干扰功能，否则不好解释video input的存在。

回顾打下U-2的战例，12号系统是个预警/告警系统，仅仅在被雷达照射时给飞行员提示以及时躲避导弹，只有13号系统大致能对应上这台504干扰机面板的特征，也就是说，这个504B干扰机很可能是U-2后期加装的13号电子战系统的一部分 。

历史上U-2被我方击落的五次记录中，只有1965年1月10日内蒙包头之战从U-2残骸中缴获过一套完整的13号系统，1967年9月9日浙江嘉兴之战U-2虽然打下来了，但是13号系统自毁，俘获的系统并不完整。航空博物馆陈列的这台504B干扰机究竟是包头之战所获还是嘉兴之战所获，就不得而知了。
