为天线、电台电路打造的一款紧凑的无线电实验室ANTUINO

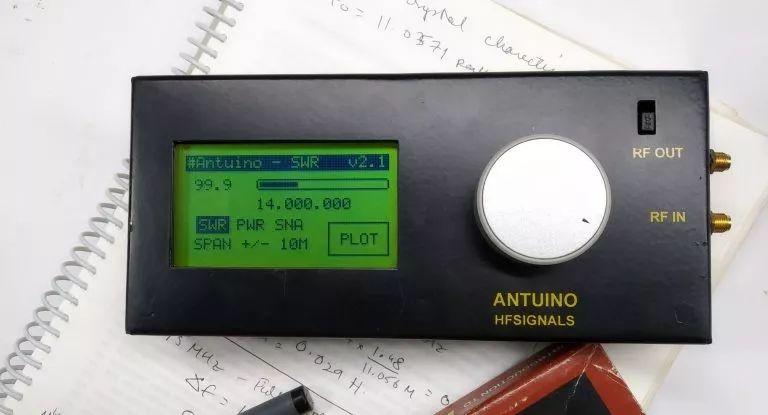

ANTUINO –为天线、电台电路打造的一款紧凑的无线电实验室
SWR Antuino用窄调谐的接收机测量天线的SWR。带有二极管检测器的更简单的电阻电桥将拾取杂散RF，例如本地广播、附近的业余无线电信号或谐波，以提供错误的读数。 Antuino使用双晶体滤波器在实际测量频率下提供非常精确的SWR。
场强计将一小段电线（小鞭状天线）连接到Antuino的RF IN端口。现在，监视发射天线的场强！它允许快速，简便地测量不同天线的前后比率，零位和一般Apple与Oranges的比较。
电缆损耗在RF IN和RF Out端口之间连接RF电缆。将Antuino设置为SNA模式并设置为频率。读取功率水平。
RF电缆速度在RF IN和RF OUT端口之间连接一小段电线。焊接接头处被测电缆的长度。选择SNA模式并绘制频率响应。倾角可让您准确读取哪个频率是电缆长度的四分之一波长。
调制仪在电源模式下，Antuino可以接收低至-90 dbm的信号。连接到Antuino的小鞭状天线可让您监视自己的信号。上下调整发射器的频率，以测量失真的飞溅。
信号源Antuino的RF输出端口用作信号源（尽管使用方波）。您可以将其准确地调谐到10 Khz至150 Mhz的任何频率。
频率响应通过将来自RF-OUT的信号馈送到被测设备/电路并测量RF-IN端口的响应，您可以有效地测量任何频率的电路响应。单击PLOT查看频率响应。
PLOT！通过单击“ PLOT”按钮，可以绘制放大器或滤波器的频率响应。它是带有跟踪发生器的小型频谱分析仪。
可入侵的整个Antuino电路和软件均已通过GPL许可置于https://github.com/afarhan/antuinov2.1上
电池供电，由6个AA电池为Antuino供电。使用低功率单色显示器，您的电池可以使用很长时间。电流消耗为90 mA。一组电池将持续工作数小时。但是在不使用时将其关闭。

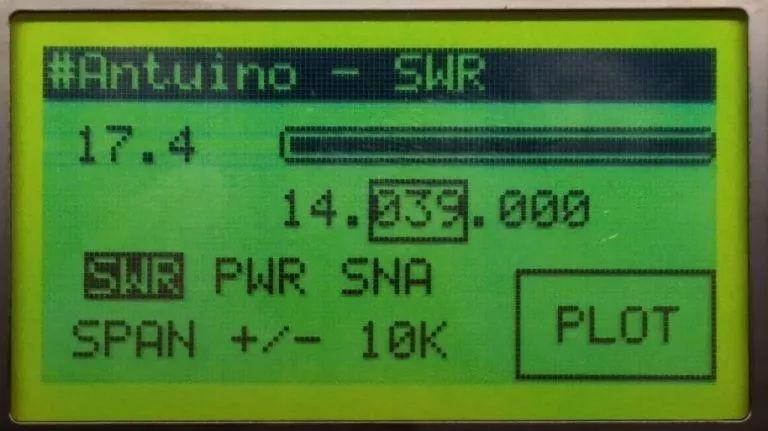

最上面的一行显示了当前的操作模式（上图中正在测量SWR）。
第二行是仪表和读数。由于Antuino未连接任何天线，因此显示SWR为17.4
第三行显示当前频率，显示读数
第四行是模式选择：SWR，功率计，标量网络分析仪。目前处于SWR模式
在其下方是跨度控件，您可以在其中控制图形的大小。
校准
断开两个连接器的所有连接。按住编码器并打开，将其置于校准模式。频率校准–从菜单中选择“频率校准”，然后旋转旋钮，直到RF-OUT（在频率计数器上监视）恰好在10 MHz。 按下调谐旋钮以保存频率校准。回波损耗校准–从校准菜单中选择回波损耗。 确认RF-IN端口未连接任何东西。 按确定开始回波损耗校准。 等待它完成校准过程。关闭并再次打开。source：http://www.hfsignals.com/

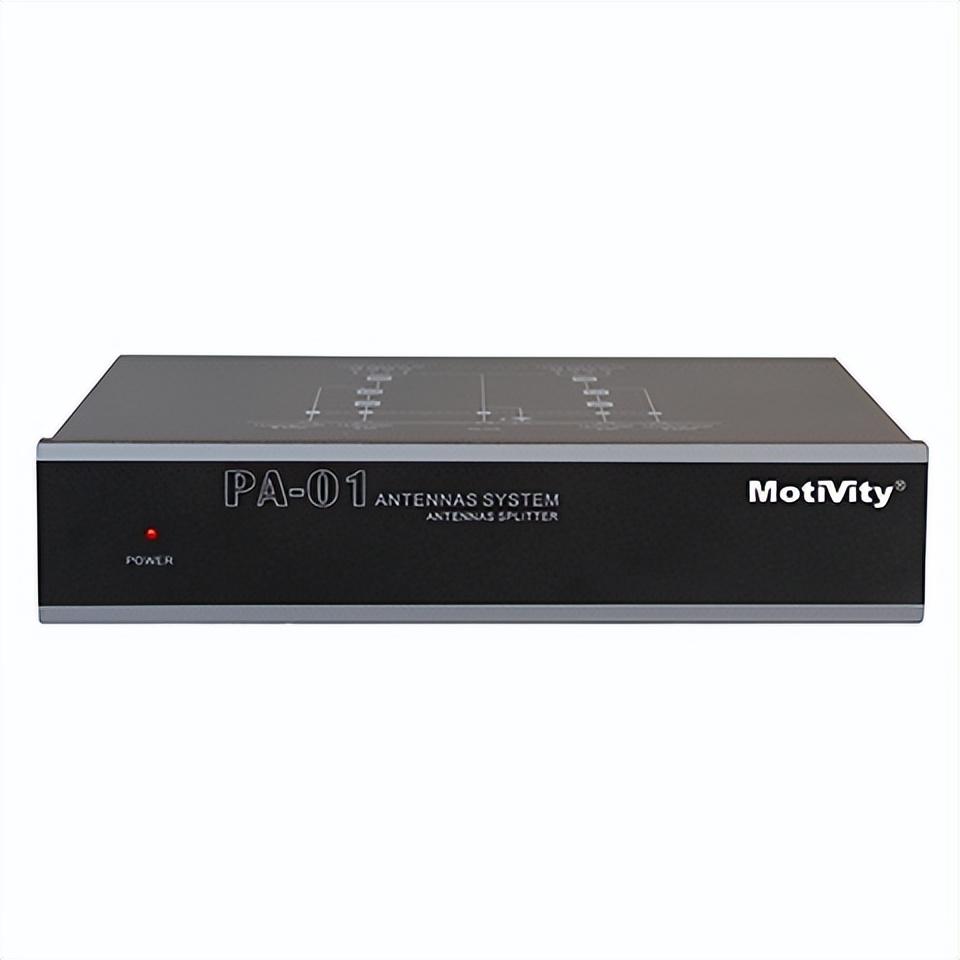

天线分配器PA-01 Motivity 无线话筒系统
技术特点：
最多可有4台分集接收机接收两根天线发出的无线电信号。
内置高频放大装置,工作时无损耗。
该天线分配器可以通过它的BNC接口为4台接收机和两台天线放大器同时供电。
PA-01和所连接接收机以及天线放大器的电源完全由1个电源适配器提供。
如果将两台PA-01组合使用,即可在一台8频道分集设备上使用2根天线。
可在一个19英寸的支架内安装两台PA-01或一台PA-01和一台机架安装接收机
技术参数：
2*1: 4或1*1:8 ，有源
接线 8根 ，50cm ，BNC
接头类型:BNC
电源要求: 来自同轴连接的10至15 伏直流偏移75mA
接收模式(3dB波束宽度)70角度
频率范围 470至980MHZ（-3dB时）
三阶过载交截点(OIP3):>30 DBMS
放大
In A-OUT A 0±1dB
In A-OUT A1至A4 0±1dB
In B-OUT B1至B4 0±1dB
IIP3 20dBm（最小）
20dBm（典型）
信号增益 土1dB 可切换+10dBi,+0dBi
天线增益(在轴:7.5dBi
阻抗 50Ω
反射损失 10dB（所有高频输出端）
工作电压 12V DC（用电源适配器）
电流消耗 200mA
总电流消耗带4台接收机和每个天线输入端2台天线放大器（共2个输入端）时最大2.0A
通过ANT RF IN A 和ANT RF IN B对天线放大器供电 12V,500mA
通过A1至A4对接收机供电 12V（防反向馈电保护），500mA
相对空气湿度 5至95%
工作温度范围 -10℃至+55℃
存放温度范围 -20℃至+70
外壳尺寸 约215*150*42mm
重量 约1000g
