常用工业阀门、法兰及垫片基础知识

阀门类型及系列标准：

阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。

接通和截断介质；防止介质倒流；

调节介质压力、流量；分离、混合或分配介质；

防止介质压力超过规定数值，保证管道或设备安全运行。

按用途和作用分类：

截断类：主要用于截断或接通介质流。如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀。

止回类：用于阻止介质倒流。包括各种结构的止回阀。

调节类：调节介质的压力和流量如减压阀、调压阀、节流阀。

安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。

分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。

特殊用途：如疏水阀、放空阀、排污阀等。

按压力分类：

真空阀—工作压力低于标准大气压的阀门；

低压阀—公称压力PN小于1.6MPa的阀门；

中压阀—公称压力PN2.5~6.4MPa的阀门；

高压阀—公称压力PN10.0~80.0MPa的阀门；

超高压阀—公称压力PN大于100MPa的阀门。

按介质工作温度分类：

高温阀—t大于450℃的阀门。

中温阀—120℃小于 t小于450℃的阀门。

常温阀—-40 ℃小于t小于120℃的阀门。

低温阀—-100℃小于t小于-40℃的阀门。

超低温阀—t小于-100℃的阀门。

按阀体材料分类：

非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门；

金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。

按公称通径分类：

根据阀门的公称通径可分：

小口径阀门：公称通径DN＜40mm的阀门；

中口径阀门：公称通径DN50~300mm的阀门；

大口径阀门：公称通径DN350~1200mm的阀门；

特大口径阀门：公称通径DN≥1400mm的阀门。

按与管道连接方式分可分为：

法兰连接阀门：阀体法兰与管道采用法兰连接；

螺纹连接阀门：阀体螺纹与管道采用螺纹连接；

焊接连接阀门：阀体焊口与管道采用焊接连接；

夹箍连接阀门：阀体上夹口与管道采用夹箍连接；

卡套连接阀门：采用卡套与管道连接的阀门。

通用分类法：

这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。一般分：

闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

阀门的基本参数：

公称通径：用作参考的经过圆整的表示口径大小的参数，用“DN*”表示，如：DN100是4寸阀门，DN200为8寸阀门。

公称压力：经过圆整过的表示与压力有关的数字标示代号，如：PN6.3MPa或Class400。

磅级与公称压力的对称关系：

适用介质：

(1) 气体介质； (2) 液体介质； (3) 含固体介质；

(4)腐蚀介质和剧毒介质。

试验压力：

(1) 强度试验压力；(2) 密封试验压力。

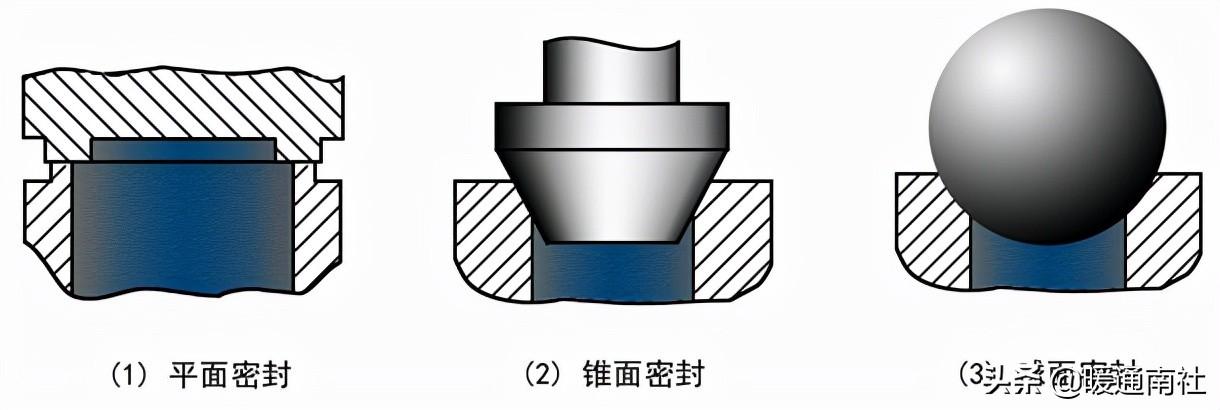

阀门密封副：由阀座和关闭件组成，依靠阀座和关闭件的密封面紧密接触或密封面受压塑性变形而达到密封的目的。

阀门填料函：

⑴填料函结构：由填料压盖、填料和填料垫组成。填料函结构分为压紧螺母式、压盖式和波纹管式。

⑵填料圈数

软质填料：PN≤2.5MPa时，4-10圈；

PN＝4.0-10MPa时，8-10圈。

成型塑料填料：上填料一圈，中填料3-4圈，下部为一个金属填料垫。

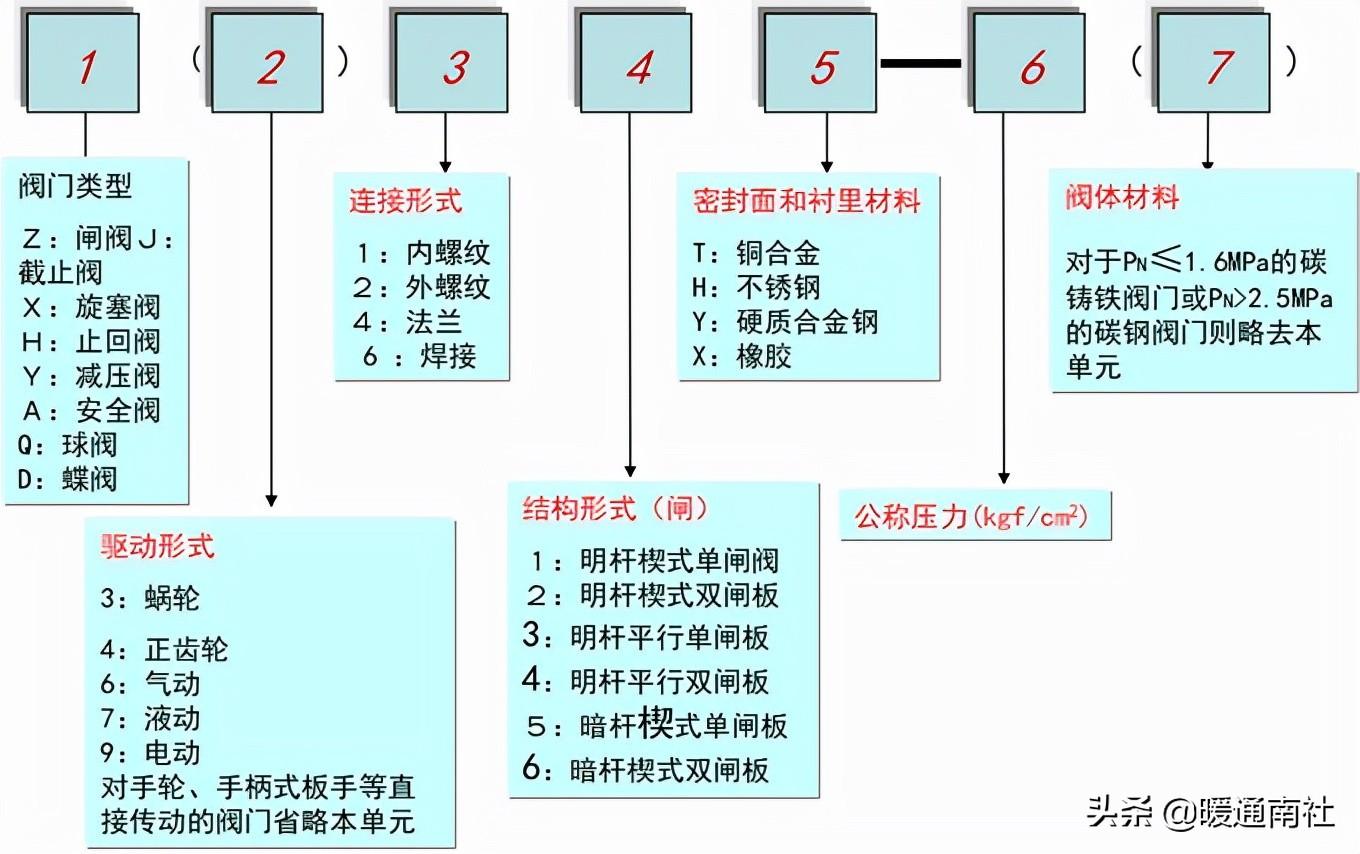

阀门的编号：

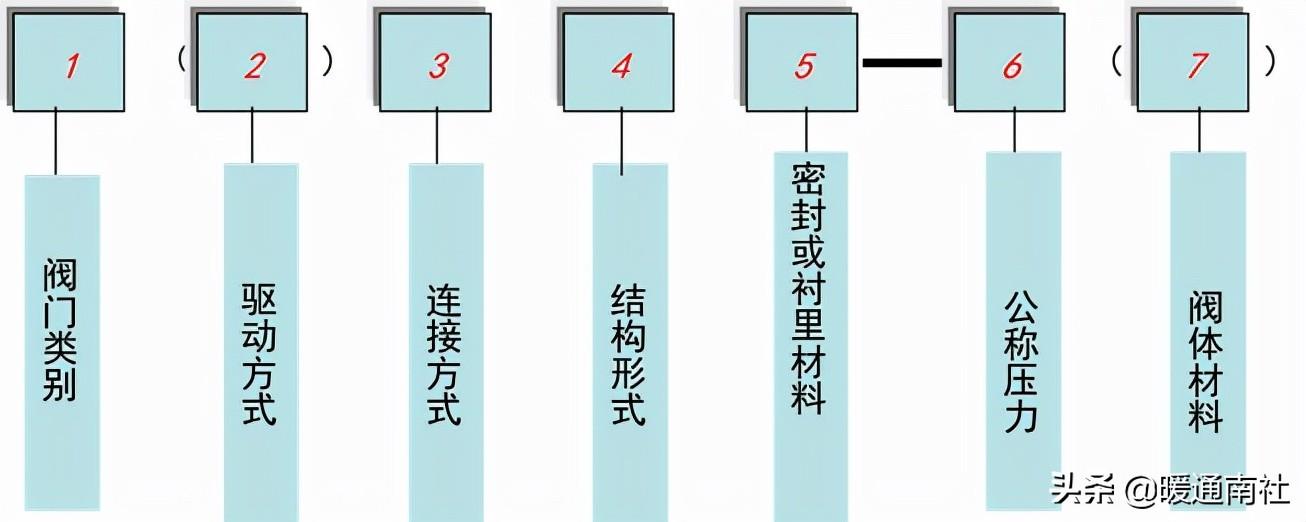

每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。

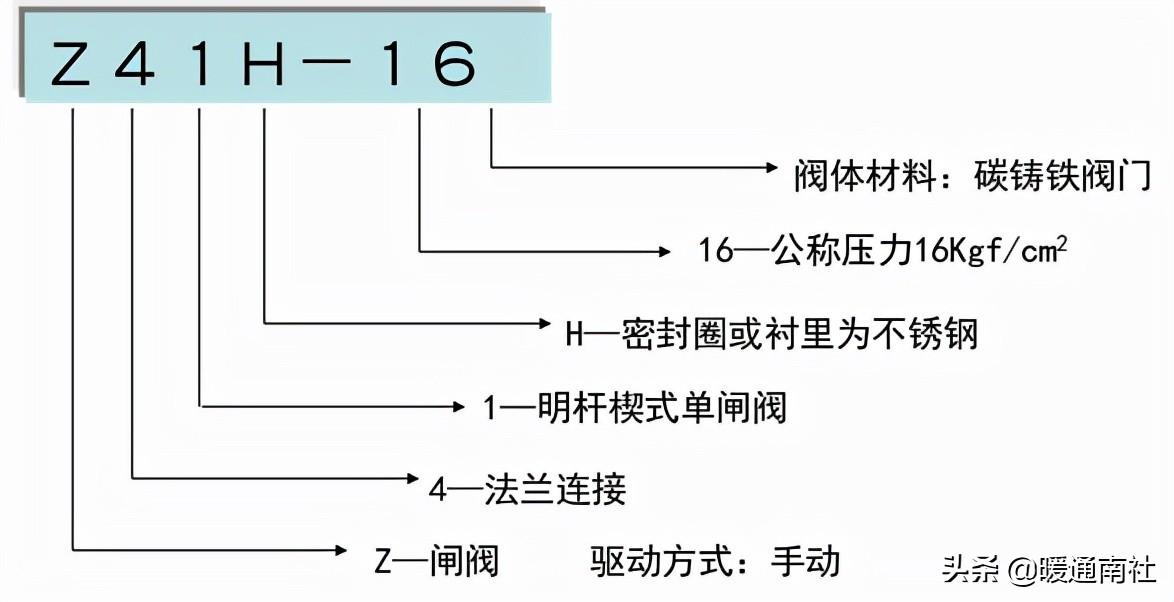

例：Z41H-１6阀门的含义：

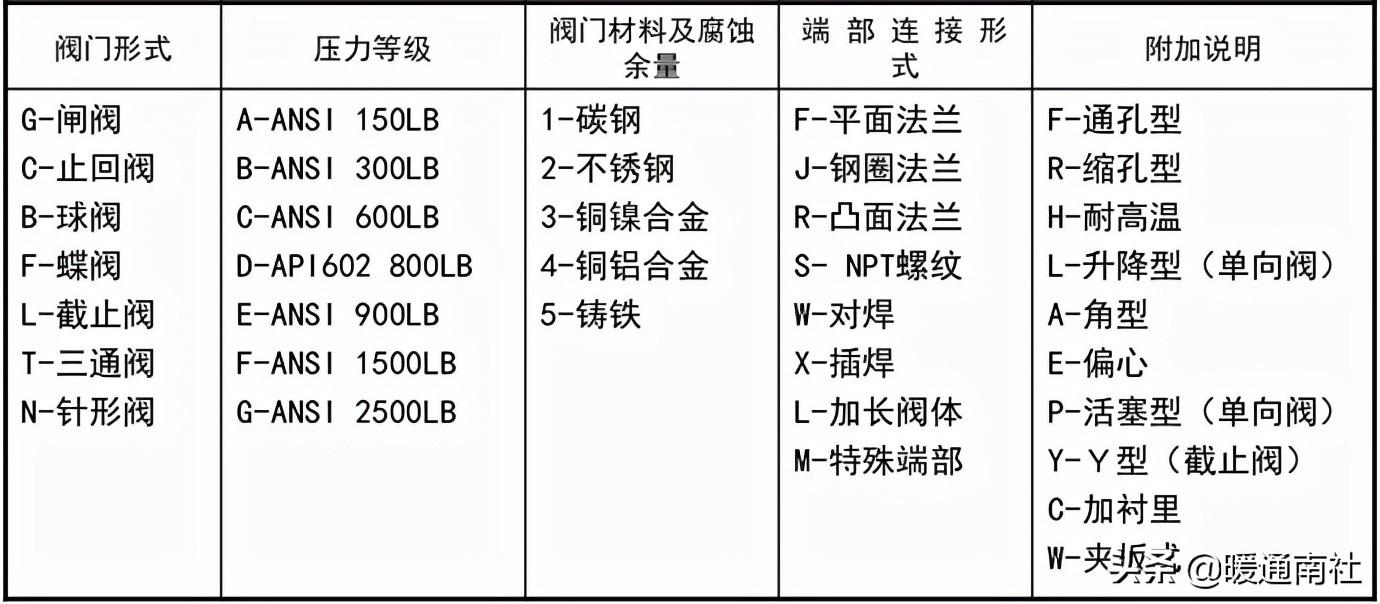

阀门标识含义：

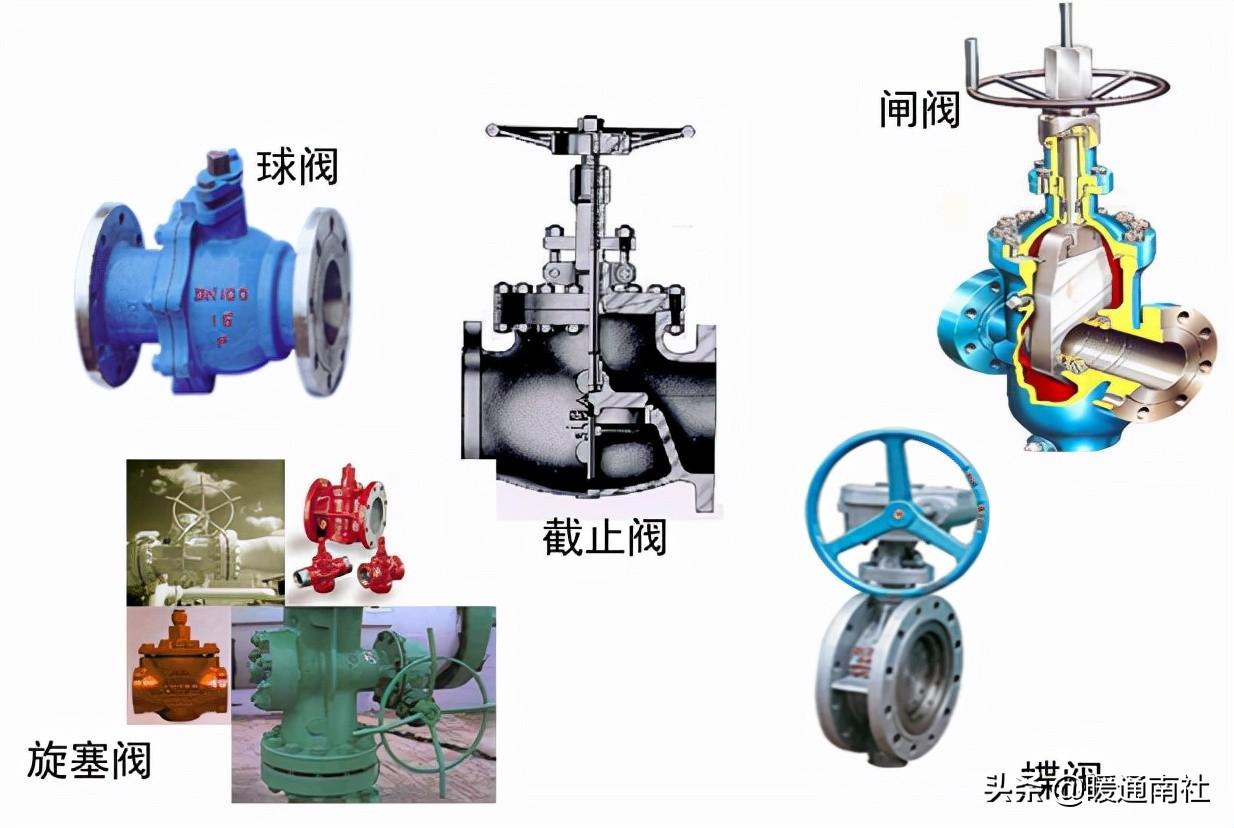

常见阀门结构及应用：

闸阀：

闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。

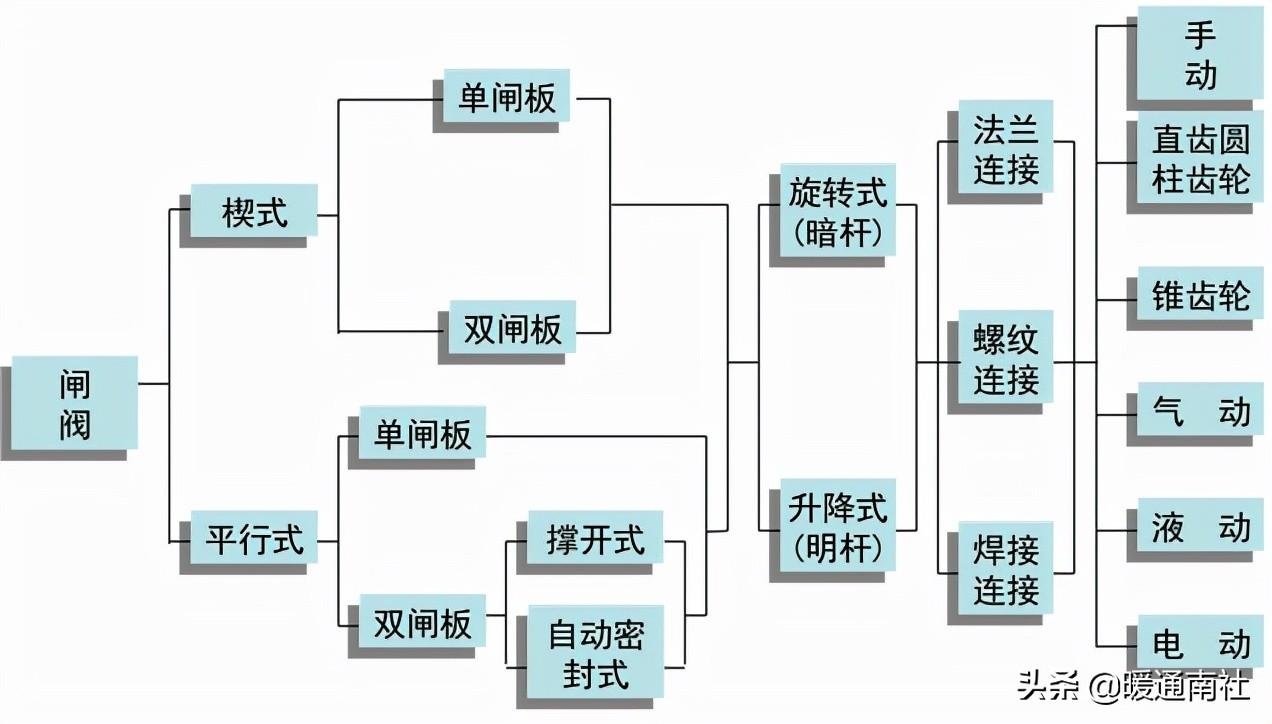

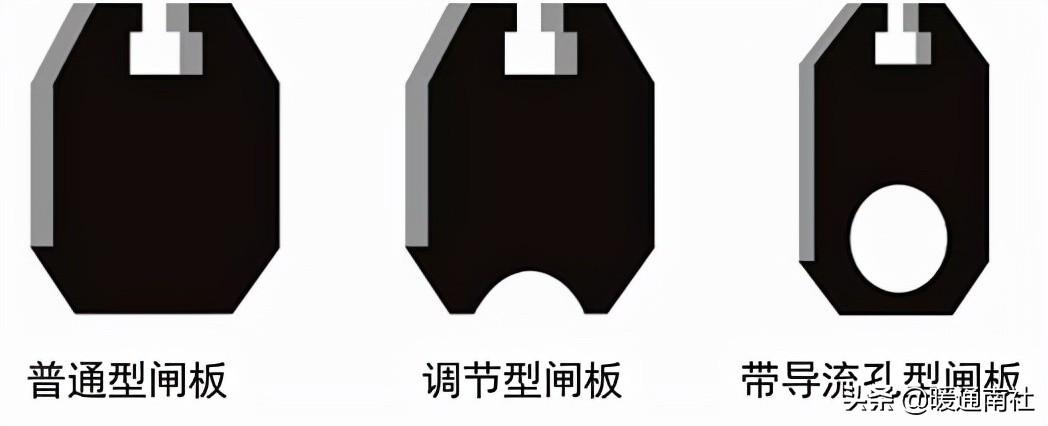

闸阀的分类：

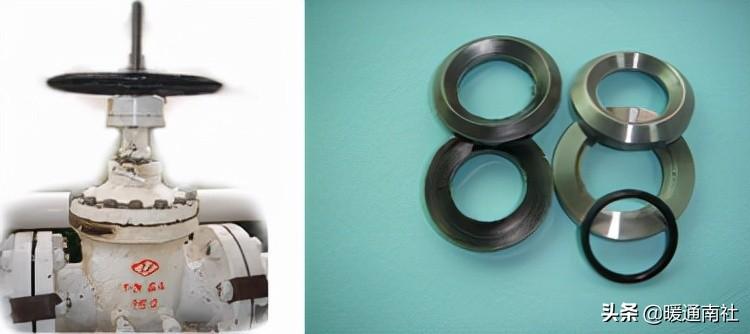

闸板与阀座密封圈：

楔式闸板：闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。防止温度变化时闸板卡死，一般角度为 2°52〞、5°

介质温度越高，通径越大，楔半角就越大。

闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。

闸阀有以下优点：

①流体阻力小。

②开闭所需外力较小。

③介质的流向不受限制。

④全开时，密封面受工作介质的冲蚀比截止阀小。

⑤体形比较简单，铸造工艺性较好。

闸阀也有不足之处：

①外形尺寸和开启高度都较大。安装所需空间较大。

②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。

③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。

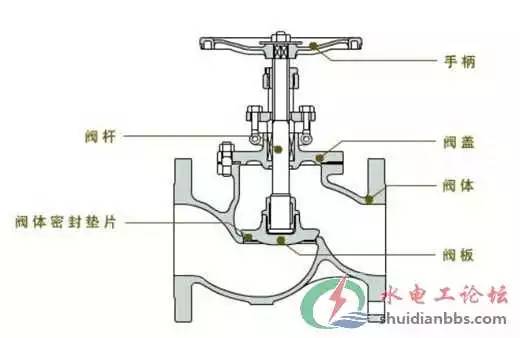

截止阀和节流阀：

截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。

截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。

截止阀的种类：

法兰结构型式、参数：

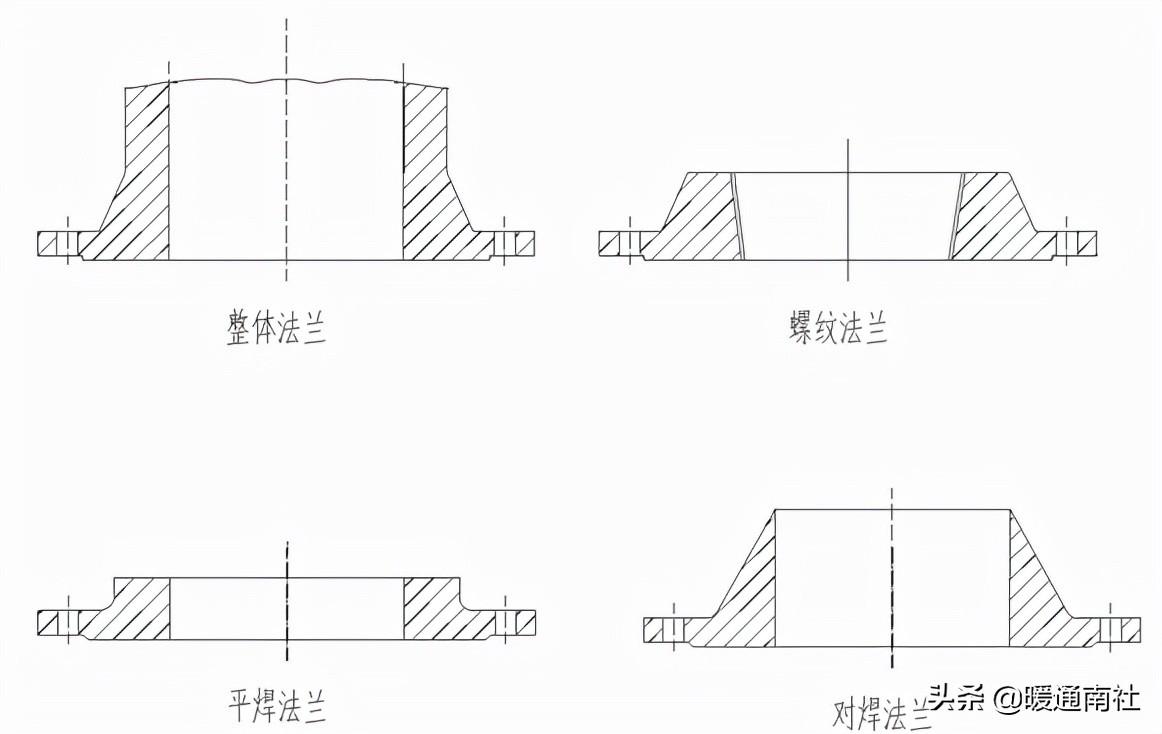

按法兰结构及其管子的连接方式分为：

整体法兰系指泵、阀、机等机械设备与管道连接的进出口法兰，通常和这些管道设备制成一体，作为设备的一部分。

螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比，它具有安装、维修方便的特点，可在一些现场不允许焊接的场合使用。但在温度高于260℃和低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。

对焊法兰又称高颈法兰，它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大，或应力变化反复的场合；压力、温度大幅度波动的管道和高温、高压及零下低温的管道。

平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

松套法兰的连接实际也是通过焊接实现的，只是这种法兰是松套在已与管子焊接在一起的附属元件上，然后通过连接螺栓将附属元件和垫片压紧以实现密封，法兰（即松套）本身则不接触介质。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，使用在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同，因此比较适合于输送腐蚀性介质的管道。

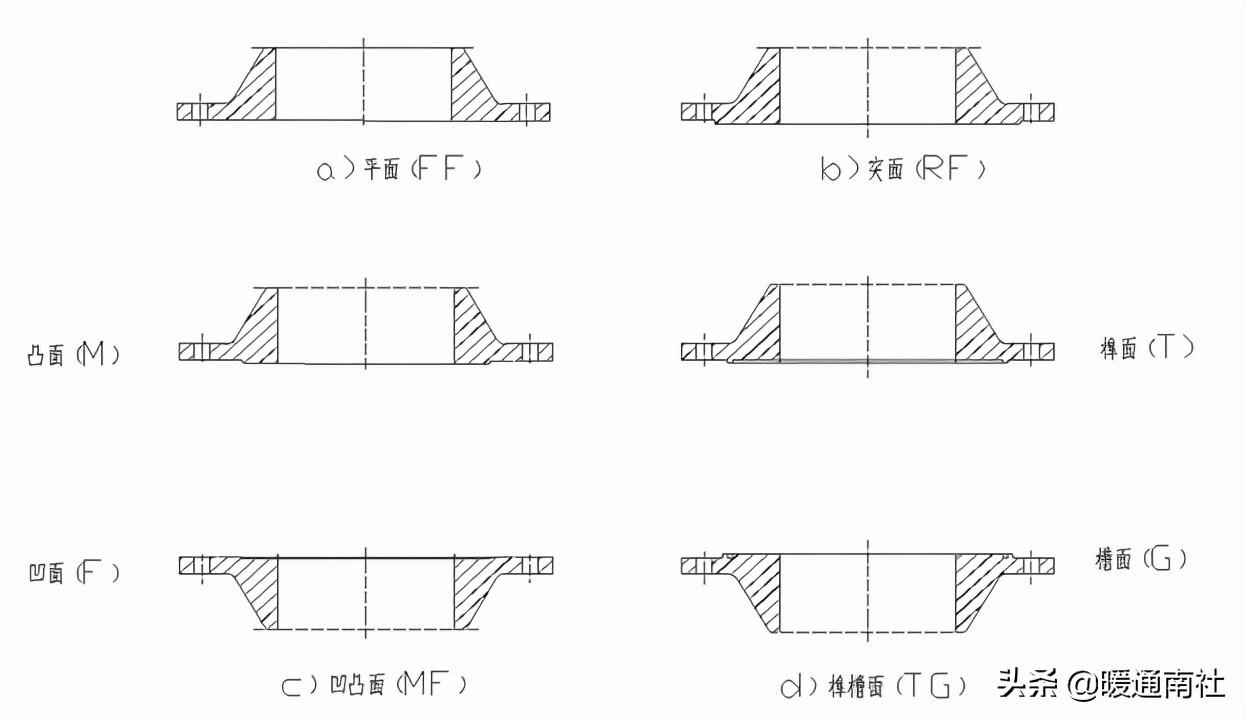

法兰密封面：

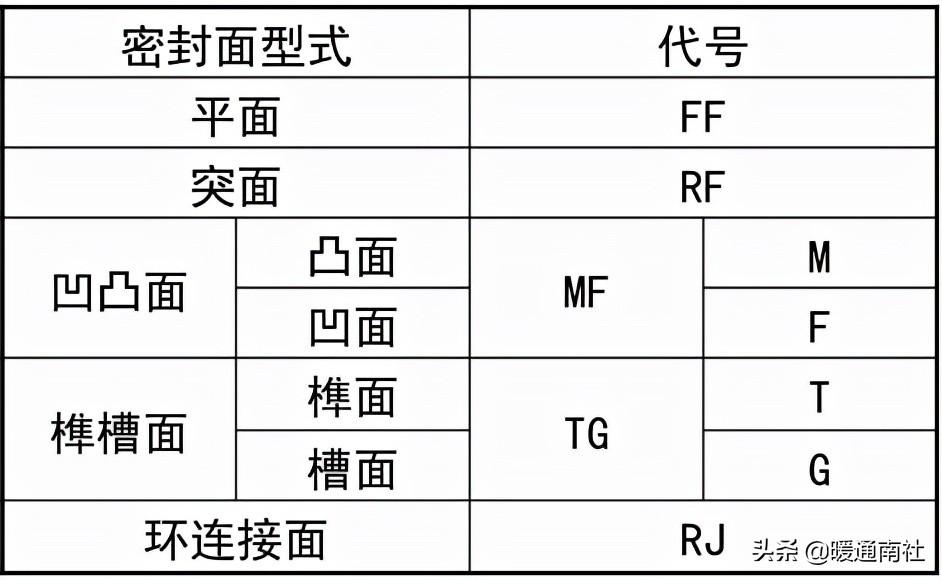

法兰密封面型式和代号（GB/T9112-2010）：

法兰公称通径和钢管外径：

1、法兰公称通径：

在管道系统中，管道元件公称通径是一个重要的基本参数。公称通径是仅与制造尺寸有关且引用方便的一个园整数值，不适用于计算，它是管道系统中除了用外径和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。

法兰公称通径与管道公称通径含义相同，它并不是某一个实际结构尺寸，也不等于法兰内径，而仅仅是与制造尺寸有关联的经过园整后的一个名义尺寸，其标记方法是在字母“DN”后跟一个以mm为单位的数字。

2、钢管外径：

我国目前生产和使用的钢管，从外径来分有两个系列：标准中标注为“系列Ⅰ”和“系列Ⅱ”，或称“A系列”及“B系列”。系列Ⅰ或A系列的钢管为“英制管”，俗称“大外径管”；系列Ⅱ或B系列的钢管为“公制管”，俗称“小外径管”。

所谓“大外径管及小外径管”的含义是：在相同管道公称通径的条件下，管道附件（诸如法兰、阀门、管件及管道过滤器等）所配用钢管外径尺寸的大小，尺寸大的叫“大外径”管；尺寸小的叫“小外径”管。例如：公称通经DN100的法兰，配管外径为114.3mm及108mm两种，外径114.3mm的钢管称为“大外径”管或“系列Ⅰ或A系列”管；外径108mm的钢管称为“小外径”管或“系列Ⅱ或B系列”管。钢管外径系列是管法兰尺寸的基础。

管法兰公称通径和钢管外径：

法兰的标记：

1、对焊法兰：

公称通径100mm、公称压力2.5MPa的平面对焊法兰：

法兰DN100-PN25 FF（系列Ⅱ）GB/T9115.1-2010

公称通径80mm、公称压力2.5MPa的突面对焊法兰：

法兰DN100-PN25 RF（系列Ⅱ）GB/T9115.1-2010

公称通径80mm、公称压力4.0MPa的凸面对焊法兰：

法兰DN100-PN40 M（系列Ⅱ）GB/T9115.2-2010

2、带颈平焊法兰

公称通径100mm、公称压力2.5MPa的平面带颈平焊法兰：

法兰 DN100-PN25 FF（系列Ⅱ）GB/T9116.1-2010

公称通径80mm、公称压力2.5MPa的突面带颈平焊法兰：

法兰 DN100-PN25 RF（系列Ⅱ）GB/T9116.1-2010

公称通径80mm、公称压力4.0MPa的凸面带颈平焊法兰：法兰 DN80-PN40 M（系列Ⅱ）GB/T9116.2-2010

3、法兰盖

公称通径80mm、公称压力2.5MPa的平面钢制管法兰盖：法兰盖 DN80-PN25 FF GB/T9123.1-2010

公称通径80mm、公称压力2.5MPa的突面钢制管法兰盖：法兰盖 DN80-PN25 RF GB/T9123.1-2010

公称通径80mm、公称压力2.5MPa的凸面钢制管法兰盖：法兰盖 DN80-PN25 M GB/T9123.2-2010

压力容器法兰：

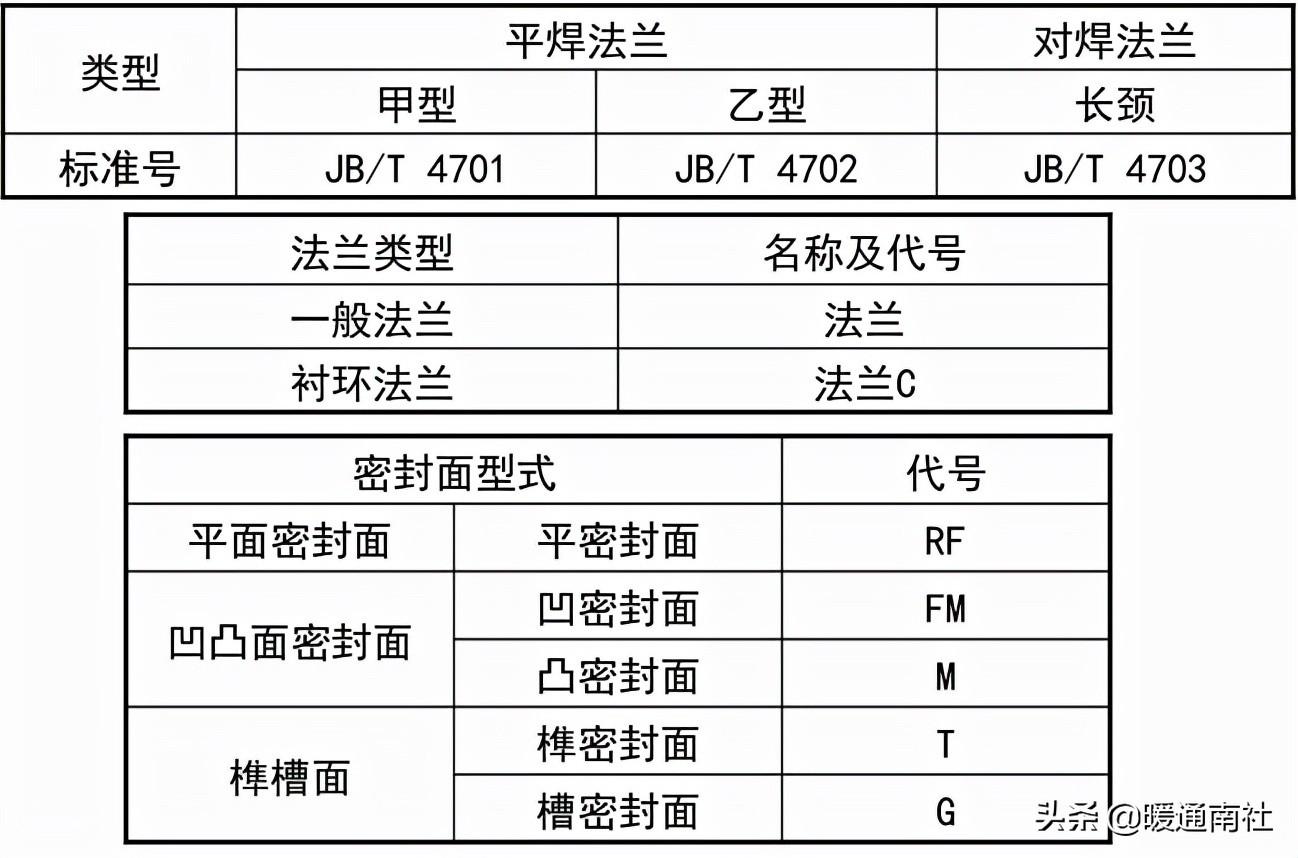

1、法兰分类及法兰类型代号

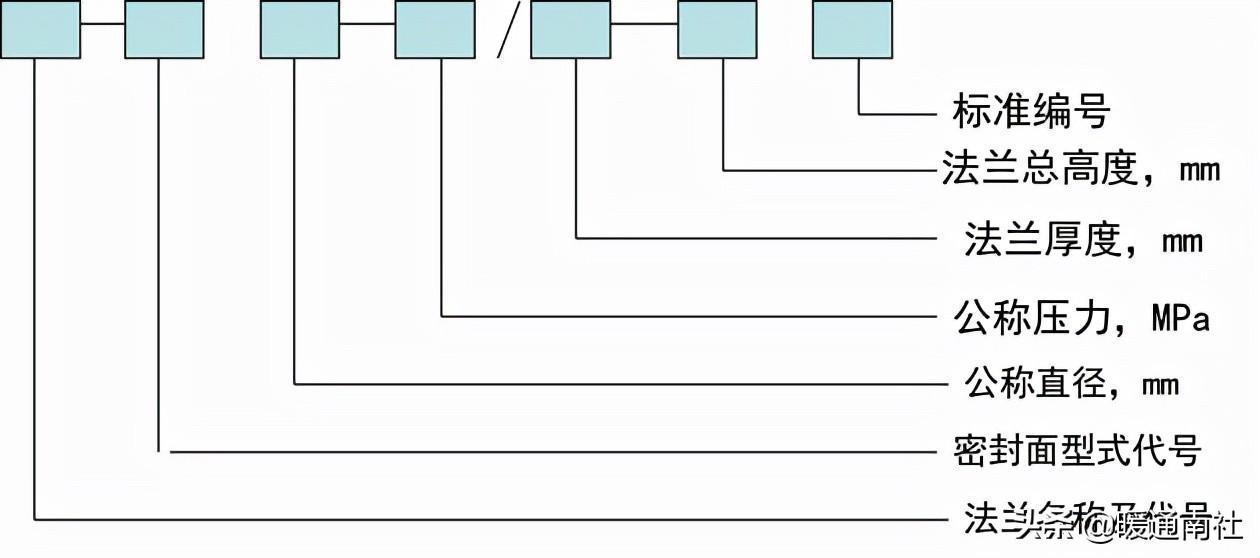

2、法兰标记

法兰标记由七部分组成。

公称压力2.5MPa、公称直径1000mm的平面密封长颈对焊法兰，厚度78mm，总高度155mm的标记为：

法兰-RF 1000-2.5/78-155 JB/T4703－2010

垫片密封及适用范围：

垫片的结构型式和种类：

1、垫片的结构型式

工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。

此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

对于非金属材料的密封元件，通常嵌入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。

外加强环或外环材料均为实体金属，其作用是：帮助密封元件安装时对中；防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。内加强环的作用是：防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲蚀。

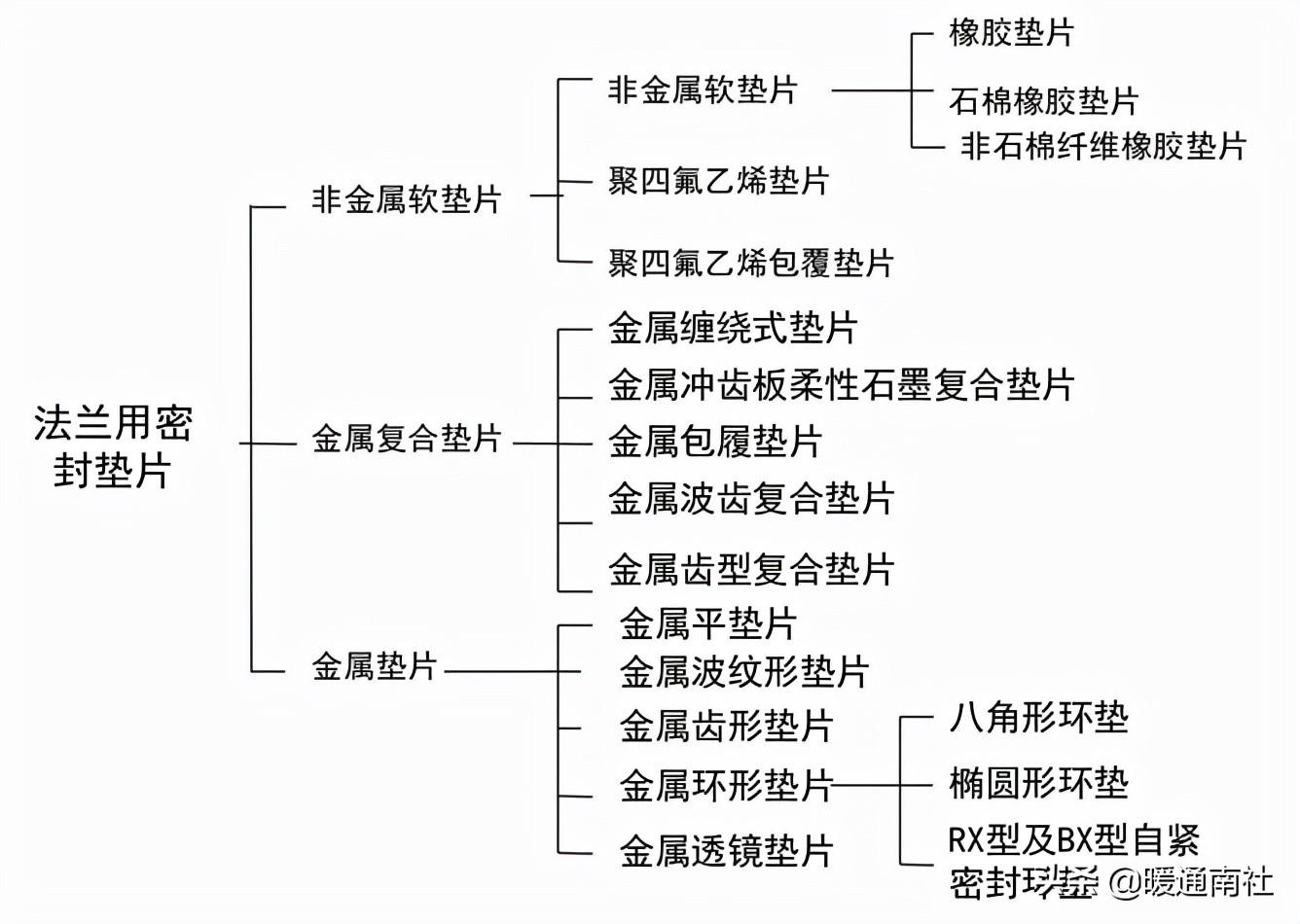

2、垫片的种类

非金属平垫片：

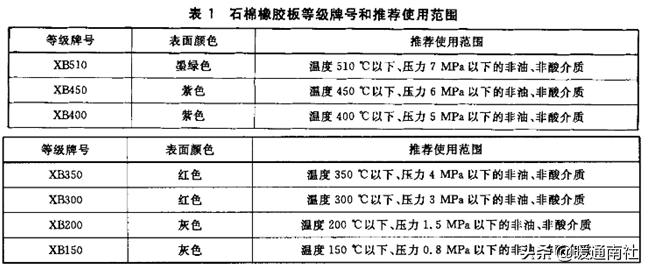

1、国产石棉橡胶板使用范围和性能

以上选自GB/T 3985-2008《石棉橡胶板》

2、聚四氟乙烯包履垫片

聚四氟乙烯包履垫片是一种非金属复合型软垫片，一般由包封皮及嵌入物两部分组成。包封皮主要起抗腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为带或不带金属加强筋的非金属材料，通常由石棉橡胶板制成。

聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150℃的腐蚀介质或对清洁度有较高要求的介质。

管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型（S型）、机加工型（M型）、折包型（F型）。剖切型是采用聚四氟乙烯筒料车削成0.8～1mm厚的环状薄片，从外侧厚度的中心切开，在切口中放入芯材。切口开至距内孔处约1.5～2mm。对于机加工型包履垫片，其包封层内径可与法兰内径一致，以防止流体在法兰处产生涡流。对于折包型包履垫片，它是由厚度为0.4～0.8mm的带状聚四氟乙烯薄膜，用热密封方法将两端热合后包在环状的芯材外面呈U形状，制造简便，适用于尺寸较大的法兰密封。

标记示例：

公称通径50mm、公称压力1.0MPa的剖切型聚四氟乙烯垫片：S-50-1.0 GB/T1304-1992

公称通径50mm、公称压力1.0MPa的机加工型聚四氟乙烯垫片：M-50-1.0 S-50-1.0 GB/T1304-1992

公称通径50mm、公称压力1.0MPa的折包型聚四氟乙烯垫片：F-50-1.0 S-50-1.0 GB/T1304-1992

金属复合垫片：

1、金属缠绕式垫片

金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。其特性是：压缩、回弹性能好；具有多道密封和一定的自紧功能；对于法兰压紧面的表面缺陷不太敏感，不粘接法兰密封面，容易对中，因而拆卸便捷；可部分消除压力、温度变化和机械振动的影响；能在高温、低压、高真空、冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。

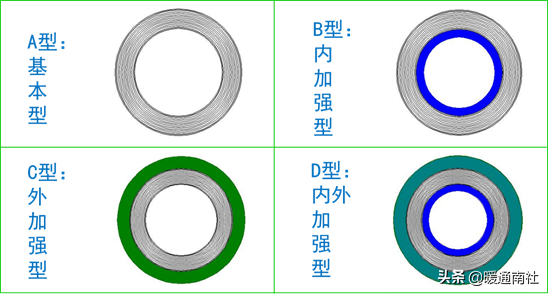

缠绕式垫片按其结构不同可分为四种型式：基本型、带内环型、带定为环型、带内环和定为环型。

缠绕垫片结构分类：

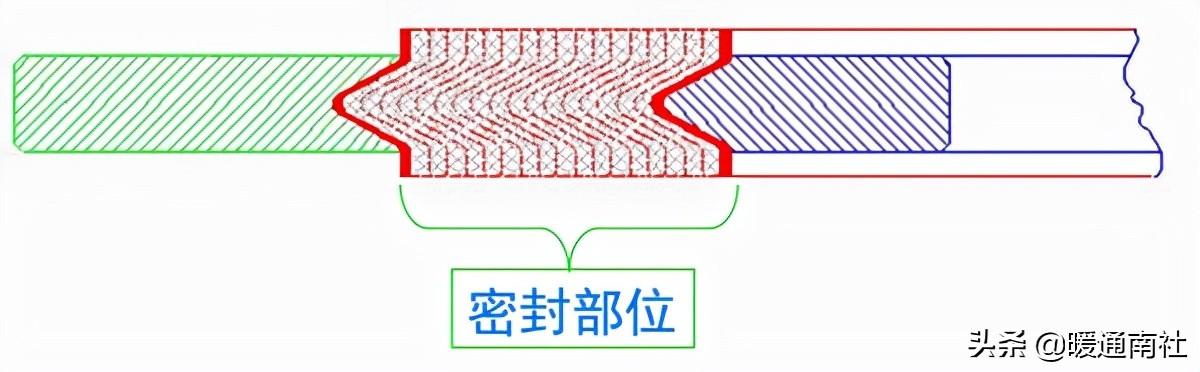

相当于一个多重的密封：

缠绕垫片密封的特点：

能够承受较高的压力，有自密封性；（最大能达到42MPa左右）

能够耐较高的温度；（最高可达一千多度，取决于非金属带材料）

能够耐较强的腐蚀；（取决于所用金属与非金属带材料）

极好的压缩、回弹率；（压缩率可达到30%，回弹可达到29%）

安装方便。（定位环的外径完全按法兰标准生产）

缠绕垫片应用：

应用场合：电力、石化、化工、钢铁、造纸、船舶……

适用介质：水、油、蒸汽、酸碱盐、浆料、有机溶剂；

温度范围：普通的石墨缠绕垫片一般不超过450℃；

压力范围：一般不要超过30MPa。

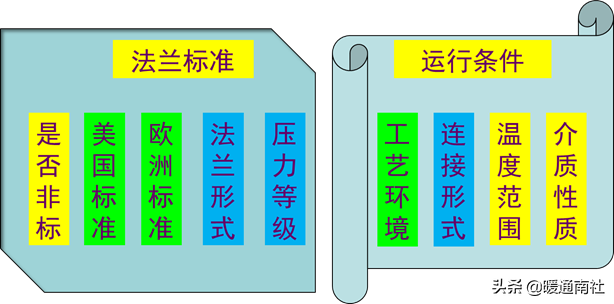

缠绕垫片的选型： 结构形式的选择

注意问题：

直径范围：DN15 ~ DN2800；

厚度范围：2.5mm、3.2mm、4.5mm；

特殊要求：如材料、包装等需另外注明；

交货周期：非标、超大、特殊材料等将延长交货时间。

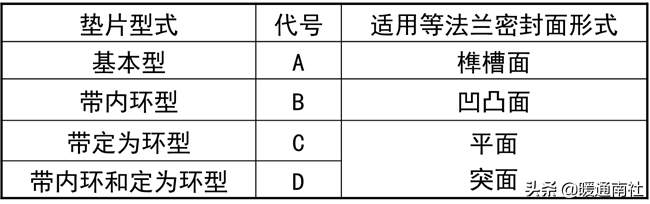

垫片型式代号（GB/T4622.1-2003）：

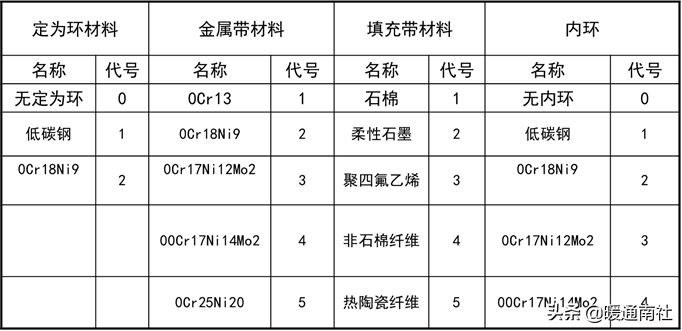

垫片材料代号（GB/T 4622.1-2003）

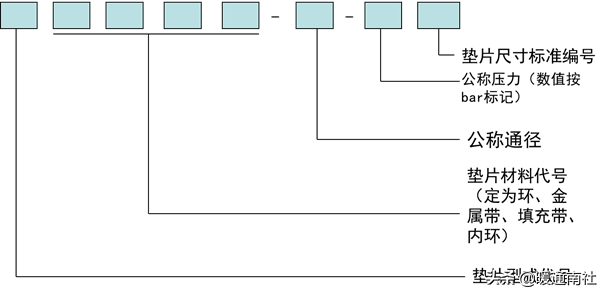

标记：

缠绕式垫片的选择和使用方法：

a、基本型垫片适用于榫槽面法兰

b、内环型垫片适用于凹凸面法兰

c、定为环型垫片适用于平面和突面法兰

d、内环和定为环型垫片适用于平面和突面法兰

3、金属冲齿板柔性石墨复合垫片

这种垫片又称柔性石墨金属增强复合垫片，它是由冲齿的金属齿板或冲孔金属芯板与柔性石墨粒子复合压成的一种密封垫片，它通常由柔性石墨复合增强板裁制而成。

根据需要，柔性石墨金属增强复合垫片可制成带不锈钢或碳钢内包边或内外包边。主要特点是：有良好的耐高、低温，耐腐蚀，耐辐射等性能，强度较高，能在高压工况下使用。所需预紧力比使用金属垫片或金属缠绕垫片小。由于柔性石墨具有可塑性和良好的充填性，使用这种垫片时对相配法兰密封面不需要进行精密加工，对法兰密封面上制有“水线”沟槽也能适应，相对来说比较经济。

柔性石墨复合垫片型式分为RF型、MFM型和TG型，分别适用于突面、凹凸面和榫槽面法兰。根据需要，RF型垫片可带不锈钢或碳钢内包边，即为RF－E型。

工业管道检修常用标准、规范：

相关法规标准：

GB20801-2008《压力管道规范工业管道》

GB50235-2010《工业管道工程施工及验收规范》

GB50236-2011《现场设备工业管道焊接工程施工规范》

GB50264-2013《工业设备及管道绝热工程设计规范》

GB50316-2008《工业金属管道设计规范》

GB50184-2011《工业金属管道工程施工质量验收规范》

GB50185-2010《工业设备及管道绝热工程施工质量验收规范》

SH3501-2011《石油化工有毒、可燃介质管道工程施工及验收规范》

SHT3524-2009 石油化工静设备现场组焊技术规程

DL/T821-2002钢制承压管道对接焊接接头射线检验技术规程

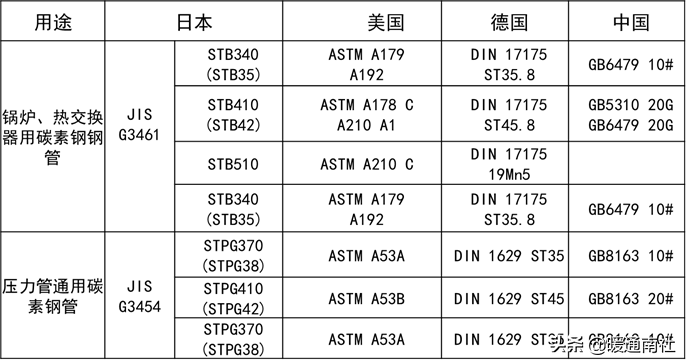

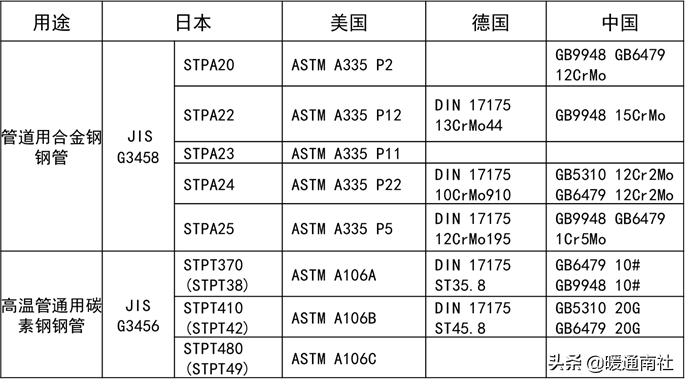

中外钢管材质对应表：

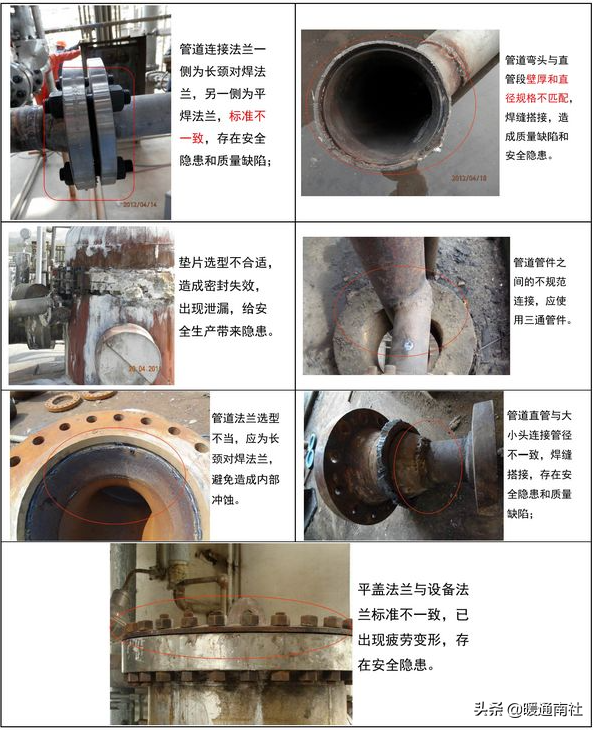

现场常见问题：

本文来源于互联网，暖通南社整理编辑。

超大容量！管道布置中各种阀门的安装使用

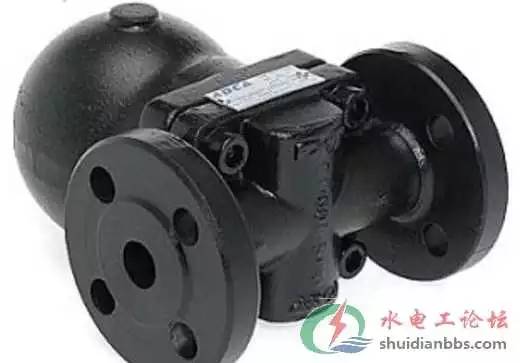

如何正确安装疏水阀

疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到最佳工作效率。 1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。 2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。 3、疏水阀前后要安装阀门，方便疏水阀随时捡修。 4、凝结水流向要与疏水阀安装箭头标志一致。 5、疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。 6、如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯(凝结水提升接头)，把凝结水位提升后再装疏水阀，以免产生汽阻。 7、疏水阀的出水管不应浸在水里。(如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。) 8、机械型疏水阀要水平安装。 9、蒸汽疏水阀不要串联安装。 10、每台设备应该各自安装疏水阀。 11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。 12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。 13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。 14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。 15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。 16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。 17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。 18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。 19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到最佳节能效果和提高经济效益。平衡阀安装使用的注意事项

关注微信公众号【水电工论坛】，学习更多水电安装知识！

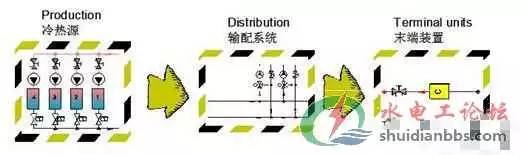

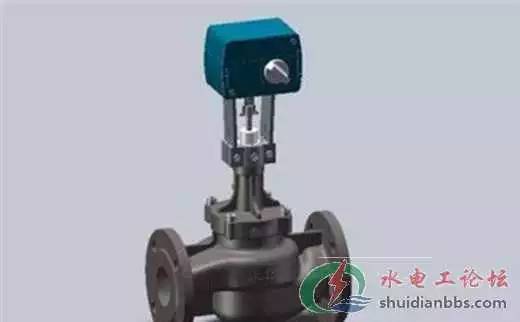

暖通系统主要由三大系统：冷冻系统、冷却系统和冷凝系统组成。冷冻系统是参与冷热交换，实现制冷和供热的主要系统；冷却系统是将运行中的主机冷却的系统；冷凝系统是将系统中的冷凝水搜集并排放的系统。 暖通系统主要由三大部分：冷热源站、输配系统和用户末端构成。冷热源站是由主机（制冷机、锅炉等）产生冷热源并通过水泵输送出去的源头；输配系统是通过管路将冷热载体（冷水或热水）配送到各区域、各子区域、各子子区域的管路系统；末端装置是实现用户端冷热交换的最终装置。 经冷热交换后，通过输配系统中的回水管路进入冷热源主机重新循环，95%以上的HVAC系统是闭式循环系统。

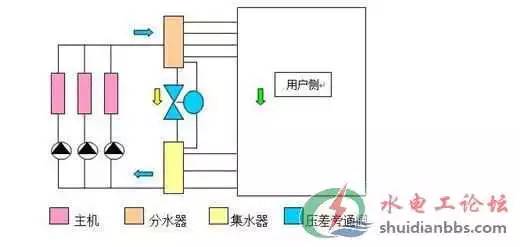

一、冷/热量L 主机产生冷热量，末端进行冷热量的释放，其中冷热量的输送需要冷热媒作为载体。冷热媒可以是蒸汽、水、乙二醇溶液等，在HVAC系统主要采用水。 冷/热量L=Q×ΔT=流量乘以温差。 二、定流量和变流量 （1）主机侧（一次泵系统）通过压差旁通管路，为定流量。输配系统及用户侧（二次泵系统）可以采用定流量系统和变流量系统两种方式。我们通常讲的定流量或变流量就是指用户侧。

（2）主机侧的节能是通过压差旁通阀的旁通流量来实现主机开机台数的变化达到的，如果压差旁通阀的旁通流量达到一台主机的流量，即通知控制系统关闭一台主机。但在开启的主机侧流。

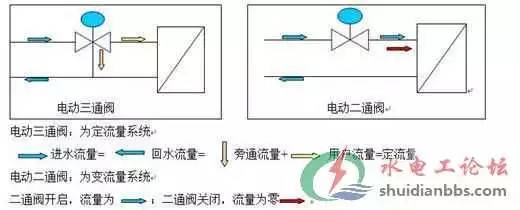

（3）结合上一节冷热量，我们可以看到：L=Q×ΔT，如果用户侧的需求冷量改变，则可以通过改变用户侧流量或用户侧进回水温差来实现，但在实际使用中，我们的主机侧、进回水间的温差均为定值，我们主要是依靠改变系统流量来实现冷量的改变。 （4）用户侧如果采用定流量系统，即为不安装电动二通阀，采取变风量（改变风机风速大小）来实现调节室内温度；或安装电动三通阀实现定流量。定流量系统，业主初始投资少，但不节能，系统始终按最大流量运行，运行费用高。

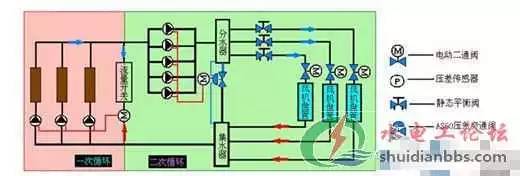

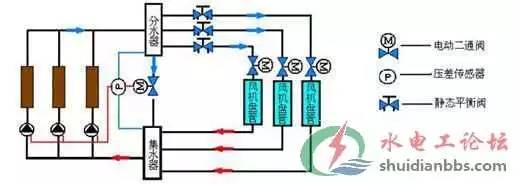

（5）由于用户侧实际需求的冷量会随着用户数量的变化（开关）、或环境温度的变化（设定温度变化，导致阀门开度变化，引起流量变化）而改变。这时安装电动二通阀即可实现变流量，达到节能的目的。 三、一次泵系统和二次泵系统 （1）一次泵系统（也称一次循环） 主机、一次水泵和冷却塔是一一对应关系：一台主机配置一台一次水泵，配置一台冷却塔。一次泵系统独立构成一次循环也叫一次循环，一次循环也可分为定流量和变流量两种系统。定流量一次泵系统肯定不节能，主要用在楼层低的小项目，我们不讨论；变流量一次泵系统通过压差旁通管路实现主机侧定流量，用户侧通过安装电动二通阀实现变流量，因此：主机和一次水泵为定流量运行，节能是通过用户侧流量的变化由自控系统调节主机和水泵运行台数来实现的。 调节主机和水泵运行台数的过程： A、通过电子式压差旁通阀（注意：此时无法使用A800-自力式压差旁通阀，因为A800无法反馈压差的电信号），由压差传感器传递进回水间运行压差的电信号到主机或水泵的控制系统。我们假设，当用户数量减少时，通过用户侧的流量下降，压差旁通阀自动开大，流量增加，保证总流量不变；当用户数量增加时，通过用户侧的流量增加，压差旁通阀自动关小，流量减少，总流量不变。所以通过压差旁通阀的流量是和进回水间的压差发生关系的，我们只要设定主机或水泵的控制系统，当压差传感器检测到ΔP增加到ΔPmax（当压差旁通阀流过的流量达到一台主机开启时的流量，此时进回水间的压差设定为ΔPmax）此时控制系统即可关闭一台主机，达到节能之目的。反之，当压差传感器反馈ΔP下降到ΔPmin时，控制系统即可开启一台主机。

B、通过旁通系统安装的流量计（此时可使用A800），由流量计将流量信号反馈给主机和水泵的控制系统，当旁通系统的流量达到一台主机的运行流量时，关闭一台主机；当旁通系统的流量小于现主机运行所需求的最低流量时，重新开启一台主机。

（2）二次泵系统（二次循环系统） 在高层建筑中更多选用二次泵系统，主要考虑用户流量变化范围大，要更加节能，就需要更加灵活的控制水泵：二次泵无需和主机一一对应，数量可更多；除可根据流量的变化调节水泵台数以外；还可在二次系统选用变频泵。 一次泵为定流量系统，一定是定频泵；而二次泵可选用变频泵。 一次泵的台数控制采用旁通系统流量盈亏方式控制：当用户侧流量需求减少时，二次泵通过变频减少二次循环总流量，当二次循环总流量少于一定值时，此时一次泵的流量过大，为“盈”，在一次循环和二次循环间的回路上，水流自上而下，流量计显示如通过此回路流量等于一次泵流量时，关闭一台一次泵；反之，当用户侧流量需求增加时，二次泵变频增加二次循环总流量，当二次循环总流量大于一定值时，此时，一次泵输出流量过小，为“亏”，在一次循环和二次循环间的回路上，水流自下而上，流量达到某设定值时，开启一台一次泵。

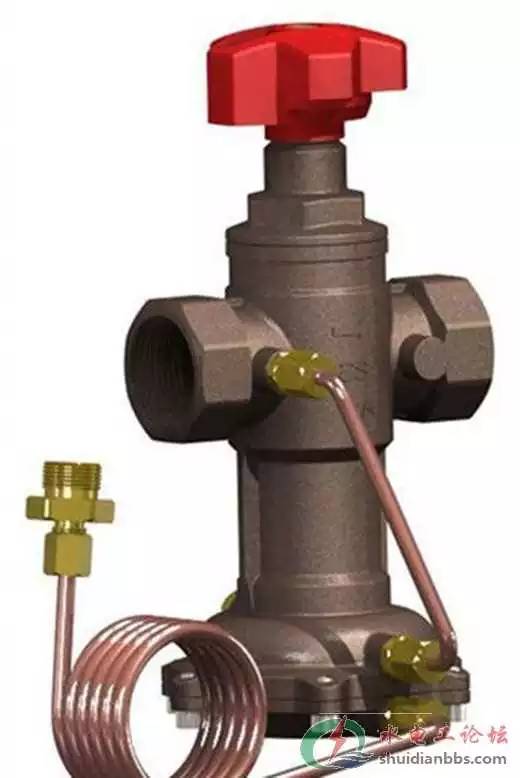

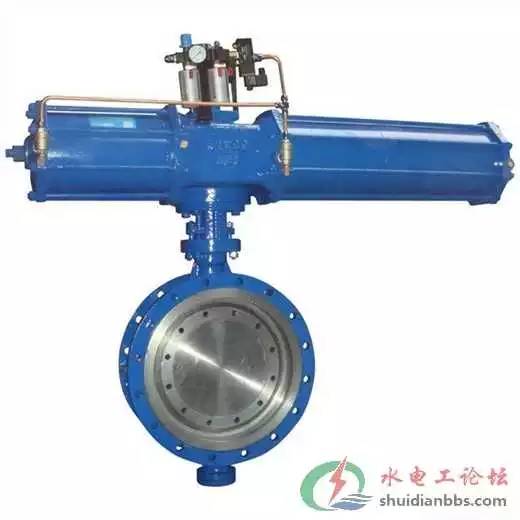

四、一次泵站用阀门 当然，我们对系统的了解主要还是要明白在各个系统中所用阀门的情况。 由于一次泵站采取主机—水泵—冷却塔的一一对应，同时一般高层建筑一次泵流量很大，所以，在一次泵站，主要使用到水泵出口的大口径止回阀、电动蝶阀（用于两管制系统春秋季节制冷或供热的自动切换，详见备注）、动态流量平衡阀、定流量多功能阀和吸入口扩散器、Y型过滤器或自动反冲洗过滤装置。 （备注：两管制系统是指输配系统在夏季供冷和冬季供热时都仅有一套管路，适合中国国情，经济，是现在的主要应用，因此两管制系统主要用于夏、冬季节性供应空调，在春、秋时需对空调进行切换；四管制系统是指供热和制冷各有一套输配系统，在很大的项目中，由于从楼外立面到楼内部可能进深很长，会出现冬季时，楼内部核心区很热，需要制冷，而夏季时，楼内部核心区可能需要供冷，所以四管制系统一年四季均有冷热供应，适应于超级大项目以及全年均须供应空调的场所，项目初始投资高。）
