史上最全的法兰，你知道多少？

PN系列公称压力等级采用PN表示，包括以下九个等级：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。

Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、 Class300、Class600、Class900、Class1500、Class2500。

1、按化工行业标准来分，法兰为：

板式平焊法兰（PL） 带颈平焊法兰（SO） 带颈对焊法兰（WN） 整体法兰（IF）

承插焊法兰（SW） 螺纹法兰（Th）

对焊环松套法兰（PJ/SE） 法兰盖（BL） 平焊环松套法兰（PJ/PJ） 衬里法兰盖（BL（s））

2、按石化（SH）行业标准来分，法兰分为：

螺纹法兰（PL） 对焊法兰（WN）

平焊法兰（SO） 承插焊法兰（SW）

松套法兰（LJ） 法兰盖（不表注）

3、按机械（JB）行业标准来分，法兰分为：

整体法兰 对焊法兰 板式平焊法兰

对焊环板式松套法兰 平焊环板式松套法兰 翻边环板式松套法兰 法兰盖

4、按国家（GB）标准来分，法兰分为：

整体法兰 螺纹法兰 对焊法兰

带颈平焊法兰 带颈承插焊法兰

对焊环带颈松套法兰 板式平焊法兰 对焊环板式松套法兰 平焊环板式松套法兰

翻边环板式松套法兰 法兰盖

5、按照连接方式法兰连接种类来分，法兰分为：

板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

6、按所联接的部件可分为容器法兰及管法兰。

7、按结构型式分，有整体法兰、螺纹法兰、平焊法兰对焊法兰、活套（松套、活舌）法兰和法兰盖。

法兰连接的形式

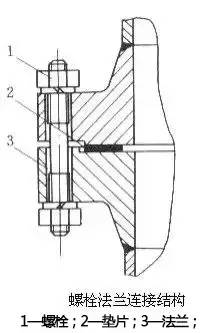

法兰连接(flange，joint):由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。

原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广 。

失效形式：主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

一、法兰封面形式包括

密封面形式 代号

平面 FF

突面 RF

凹凸面 凸面 MFM M

凹面 FM

榫槽面 榫面 TG T

槽面 G

环连接面 RJ

法兰类型与密封面型式

法兰类型 密封面型式 压力等级PN，MPa

板式平焊法兰（PL） 突面（RF） 0.25～2.5

全平面（FF） 0.25～1.6

带颈平焊法兰（SO） 突面（RF） 0.6～4.0

凹凸面（MFM） 1.0～4.0

榫槽面（TG） 1.0～4.0

全平面（FF） 0.6～1.6

带颈对焊法兰（WN） 突面（RF） 1.0～25.0

凹凸面（MFM） 1.0～16.0

榫槽面（TG） 1.0～16.0

环连接面（RJ） 6.3～25.0

全平面（FF） 1.0～1.6

法兰类型 密封面型式 压力等级PN，MPa

整体法兰（IF） 突面（RF） 0.6～25.0

全平面（FF） 0. 6～1.6

承插焊法兰（SW） 突面（RF） 1.0～10.0

凹凸面（MFM） 1.0～10.0

榫槽面（TG） 1.0～10.0

螺纹法兰（Th） 突面（RF） 0.6～4.0

全平面（FF） 0.6～1.6

对焊环松套法兰（PJ/SE） 突面（RF） 0.6～4.0

法兰类型 密封面型式 压力等级PN，MPa

平焊环松套法兰（PJ/PR） 突面（RF） 0.6～1.6

凹凸面（MFM） 1.0～1.6

榫槽面（TG） 1.0～1.6

法兰盖（BL） 突面（RF） 0.25～25.0

衬里法兰盖（BL（S）） 突面（RF） 0.6～4.0

凸面（M） 1.0～4.0

榫面（T） 1.0～4.0

平焊法兰标准及相关介绍

导语：我想大家关于法兰应该有一定的了解，法兰的用途有好多，法兰是管子与管子之间连接的一个器件。关于法兰市场上也有好多规格，法兰又被分为整体法兰、活套法兰还有螺纹法兰三种。他们分别被用在不同的地方，今天小兔就关于法兰而言，系统向大家解释一下法兰的制作标准。有兴趣的朋友请认真的阅读，希望能够帮助到你。

一、法兰的简单介绍

平焊法兰一般简称为平板，还称搭焊法兰。平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊。

二、 法兰的概况

板式平焊钢制管法兰，带颈平焊钢制管法兰

平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用。

产品规格 DN10-DN2000

三、法兰的标准

化工部标准：

板式平焊钢制管法兰

HG20593-2009

HG20615-2009

国家标准：GB/T9119-2010

GB/T2555-81

机械部标准：JB/T81-94

JB/T74-94

JB/T75-94

船用标准：

大型平焊法兰

CB M1001-81

使用压力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa

产品类别全平面板式法兰(FF)，突面板式法兰(RF)

平焊法兰的密封原理：螺栓的两个密封面相互挤压法兰垫片并形成密封，但这同时也导致密封的破坏。为了保持密封，就得维持巨大的螺栓作用力，为此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，这就意味着需要直径更大的螺栓为上紧螺母创造条件。然而螺栓的直径越大，适用的法兰就会变得弯曲，唯一的办法就是增大法兰部分的壁厚。整个装置将需要极大的尺寸和重量，这在近海环境下便成了一个特殊问题，因为在这种情况下重量始终是人们必须引起关注的主要问题。而且，从根本上来说，平焊法兰是一种无效的密封，它需要把50%的螺栓负荷用于挤压垫片，而用于保持压力的负荷只剩50%。

大家看完后是否对你们有所帮助呢?法兰的使用往往是配合着垫片一起使用，其实垫片是一种能产生塑变的一种材料，配合这种性质法兰能够更好地起着它连接管道的作用。在法兰的制造上又分为纯料锻造，和毛料锻造的分来，其实在实际当中钢板适用于平焊法兰和离心铸造。好了希望我的介绍可以帮助到你，谢谢你的观看。
