在空调、冰箱等家用电器中，NTC负温度系数热敏电阻是最常用的温度传感核心元件。它负责实时监测蒸发器温度、室内环境温度、室外盘管温度等关键参数，通过阻值随温度变化的特性，将温度信号转换为电信号传递给主控CPU，从而控制压缩机启停、风机转速、化霜时机等核心功能-10。一旦NTC温度传感器出现阻值漂移、开路、短路或受潮霉变等故障，轻则导致空调制冷/制热效果不佳，重则引发压缩机持续运行不停机、变频调节失效、外机过热保护等连锁问题-10。
对于家电维修人员和电子爱好者而言，掌握NTC温度传感器的检测方法，能够在15分钟内快速定位温控系统故障根源，避免盲目更换主板或压缩机带来的高昂维修成本。本文结合空调维修一线实操场景，从基础认知到专业检测，分层次详解NTC温度传感器检测的全流程，帮助不同基础的读者快速掌握测量NTC温度传感器好坏的实操技巧。
一、家电维修NTC温度传感器检测核心工具与安全准备
1. 家电维修场景检测核心工具介绍
基础工具（新手必备，适配空调维修入门场景）：

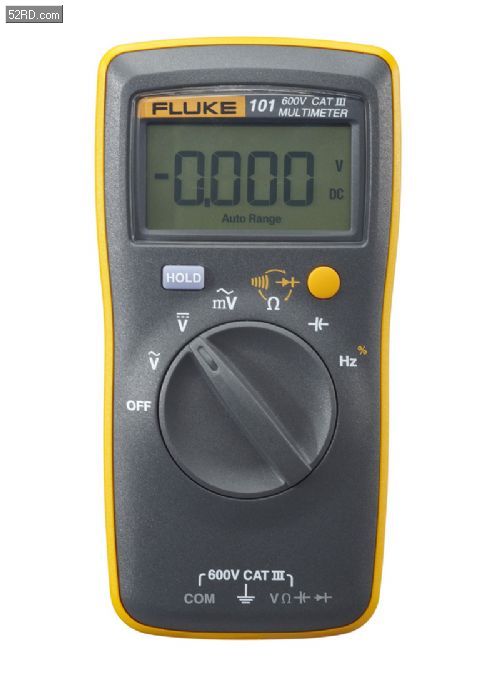

数字万用表：选用具备电阻档（Ω）的数字万用表，建议选择精度在±0.5%以内的型号（如UT61E、Fluke 17B+）。万用表是检测NTC温度传感器最基础的检测设备，用于测量常温阻值和变温测试-24。
鳄鱼夹测试线：替代万用表表笔接触传感器引脚，可在加热过程中保持测量稳定性，避免因手抖导致接触不良-25。
温度计/红外测温仪：用于校准环境温度，辅助判断传感器阻值是否与标称值匹配。家用场景下可用室内温度计替代，但空调维修建议配备红外测温仪以便测量蒸发器铜管温度。
专业工具（适配批量维修/高精度检测场景）：
高精度数字万用表/台式万用表（精度优于±0.1%） ：适用于空调专业维修店、家电品牌售后服务中心的批量检测和精确校验场景-49。
精密恒温槽或恒温箱：用于高精度的阻温特性测试，可精确控制测试环境温度，确保测量结果的重复性与长期稳定性-49。
热敏电阻自动检测系统（如DTZ-NTC型） ：支持多通道同步检测，适用于元器件生产质检或大型家电维修中心的批量筛选场景，可兼容不同B值参数，实现多批次混合测试-49。
对于空调维修从业者来说，基础工具已能覆盖90%以上的现场故障排查需求，专业工具更多适用于元器件供应商的来料检验或售后批量复测。
2. 空调维修NTC温度传感器检测安全注意事项（重中之重）
检测前务必遵守以下安全规范：
① 断电操作是底线：检测前必须断开空调电源（拔下插头或关闭对应空开）。NTC温度传感器通常与主控板直接相连，带电测量可能损坏万用表，甚至造成主控CPU击穿。严禁在空调通电状态下拔插传感器插头，否则可能因热插拔产生的浪涌电压烧毁主控板上的AD采样电路。
② 拆焊前必须放电：如果传感器焊在电路板上需要拆焊检测，拆下前需确认电路板上的滤波电容已完全放电。可使用万用表电压档测量电容两端电压为零后再进行操作，防止残余电荷损坏元件或导致测量误差。
③ 测量功率不得超过规定值：万用表电阻档工作时会产生测试电流，电流流过热敏电阻会使其发热、阻值改变，从而造成测量误差。测量功率应控制在0.2mW以内（以MF12-1型NTC热敏电阻为例），因此应选择较高的电阻档位以减小测试电流-。
④ 引线氧化处理要谨慎：空调传感器插头长期处于潮湿环境中容易氧化发黑，检测前用酒精棉擦拭引脚去除氧化层，确保表笔接触良好-9。但注意不要让酒精渗入传感器封装内部，否则可能造成绝缘性能下降。
⑤ 环境温度补偿：用万用表测量标称阻值时，应在环境温度接近25℃时进行，以保证测试的可信度-。实际维修中若环境温度偏离较大（如冬天维修时室温仅15℃），需参考传感器的阻值-温度对应表进行换算判断。
3. NTC温度传感器基础认知（适配空调精准检测）
核心原理：NTC为负温度系数热敏电阻（Negative Temperature Coefficient Thermistor），由Mn-Co-Ni等金属氧化物经高温烧结制成陶瓷材料-5。其核心特性是——温度越高，阻值越低；温度越低，阻值越高-10。
空调常用型号：家用空调常见的NTC温度传感器主要包括四种：室内环温NTC（检测房间温度，控制压缩机启停）、室内盘管NTC（检测蒸发器温度，实现防冷风/防结霜/缺氟保护）、室外盘管NTC（检测冷凝器温度，控制化霜时机）、室外环温NTC（控制外风机转速和压缩机预热）-10。不同型号的标称阻值差异很大，常见规格有5kΩ、10kΩ、15kΩ、20kΩ、50kΩ等，检测前必须先确认传感器的标称阻值——可从空调维修手册获取，或查看传感器本体上的标注（如标注“10K”表示25℃时阻值为10kΩ）。
关键参数关联：标称阻值R25（25℃基准温度下的阻值）是检测的基础判断依据。B值常数反映阻值-温度曲线的斜率，B值越大则温度敏感性越高，在空调温控系统中，B值决定了温度变化时CPU检测端子电压的变化幅度-。了解这些参数有助于判断传感器是否匹配原机设计要求。
二、NTC温度传感器核心检测方法
1. NTC温度传感器基础外观排查法（家电维修快速初筛）
操作流程：
第一步——目视检查传感器外观。正常状态的外壳颜色均匀，无开裂、变形、焦痕；引脚光亮无氧化生锈；插头无发黄熔化痕迹-9。
第二步——识别显性故障信号：
外壳焦黑、开裂 → 传感器长期过热，内部元件大概率已烧毁，需直接更换。
引脚氧化、生锈 → 接触电阻增大，会导致测温不准，可先清洁后复测。
插头发黄、熔化 → 插头接触不良引发局部发热，需更换插头或剪除损坏端后重新接线。
外壳鼓包 → 内部材料老化膨胀，阻值必然发生漂移，无修复价值，直接更换。
空调维修场景注意要点：在空调内机检修时，需特别注意传感器安装位置是否偏移（距蒸发器5-10cm为最佳距离）-40。若传感器被冷凝水浸润或表面被油污灰尘覆盖（实验数据显示0.5mm厚度的积尘可使温度感知误差达±3℃），即使传感器本身正常，也会因热传导受阻导致温度反馈失真-40。
2. 万用表检测NTC温度传感器方法（家电维修新手重点掌握）
这是维修空调温控故障最核心、最高频使用的检测方法，分为两个关键步骤：
步骤一：常温阻值检测（判断开路、短路、漂移）
① 断电并拆下传感器：断开空调电源，将温度传感器从主控板上拔下。若无法拔插，需断开传感器所在支路的电源，确保测量时无回路电流-9。
② 清洁引脚：用酒精棉擦拭传感器引脚，去除氧化层，确保表笔接触良好。
③ 选择万用表档位：将万用表拨至电阻档（Ω档）。根据传感器标称阻值选择量程——若标称10kΩ，选20kΩ档或200kΩ档-25。不要选Rx1或Rx10的低阻档，以免测试电流过大导致传感器发热、阻值漂移。
④ 测量并记录阻值：用表笔或鳄鱼夹稳定接触传感器两个引脚，记录万用表读数。建议反复测量2-3次取平均值-24。
⑤ 对照判断：
实测阻值在标称阻值±5%精度范围内 → 常温阻值正常
万用表显示“OL”或“1”（超量程）→ 传感器开路，原因多为内部电阻体烧毁或引线断裂，需更换
实测阻值接近0Ω → 传感器短路，内部绝缘层击穿，需更换
实测阻值与标称值偏差超过±10% → 阻值漂移，传感器已老化，需更换
注意：空调传感器常见的故障正是阻值变大、开路、受潮霉变阻值变化、短路等，以上情况均会引起CPU检测端子电压异常，导致空调出现各种故障-10。
步骤二：变温特性测试（验证阻值-温度对应关系，判断测温不准）
常温阻值正常但空调仍然温控异常时，必须进行变温测试——这是判断传感器是否“测温不准”的核心操作-9。
加热测试（验证负温度系数特性）：
① 常温测量后保持表笔接触稳定，记录初始阻值R1和当前室温T1。
② 用手掌包裹传感器感温头部（或用20W电烙铁靠近但不要接触传感器），持续加热约10-15秒-。
③ 观察万用表读数变化：
正常表现：阻值持续、显著地下降。例如10kΩ传感器，用手捂热后可降至6-7kΩ甚至更低-25。
异常表现：阻值不变化、阻值反而上升、读数乱跳不稳定、加热过程中突然开路或短路。
降温测试（可选，用于确认恢复特性）：
① 加热测试后让传感器自然冷却至室温（或用冷风吹降温）。
② 观察阻值是否缓慢回升至接近初始值R1。能够正常回升说明传感器的热响应特性和恢复能力良好-25。
实操技巧：空调维修中若怀疑室外盘管NTC化霜功能异常，可将传感器放入冰箱冷藏室（约0-5℃）静置5分钟，测量阻值；再用手捂热，观察阻值是否随温度升高而明显下降。两段阻值若与标称参数偏差超过±5%，说明传感器特性衰减，需更换-9。
3. 空调维修专业仪器检测方法（进阶精准检测）
对于批量检修或高精度校验场景，可使用专业检测设备：
恒温槽检测法：将NTC温度传感器置于精密恒温槽中（如25℃），用高精度万用表或数字电桥测量阻值，对比标称R25值。判定标准：允许偏差通常为±1%~±5%，根据传感器精度等级而定-。此方法适用于售后服务中心对传感器来料的批量抽检。
阻温特性测试仪：如HPS2535精密热敏电阻测试仪，可在常温下测量热敏电阻值，内置温度补偿和自动归零电路，有效消除热电电势和环境温度变化对测量的影响，覆盖1Ω~200MΩ的电阻测量范围和-50℃~+150℃的温度测试范围-。
多通道自动检测系统：如DTZ-NTC型自动检测系统，支持多通道同步检测，兼容不同B值参数，单通道开关时间小于100ms，适用于元器件供应商或大型家电维修中心的批量筛选场景-49。
在线测试技巧：空调维修现场不便拆焊传感器时，可测量主控板上传感器接口两端的电压值来推算传感器阻值——传感器与固定电阻分压，CPU通过AD采样读取电压，电压异常往往意味着传感器阻值偏移。此方法可快速判断故障方向，无需拆卸元器件，适合批量故障初筛。
三、补充模块
1. 空调场景不同类型NTC温度传感器的检测重点
室内环温NTC（检测室内环境温度） ：检测重点是常温阻值是否准确。若此传感器故障，CPU会错误判断室内温度，导致空调不停机或达不到设定温度即停机-10。维修中常见故障是插头及座接触不好或漏电-10。检测时需同时检查插头氧化情况和连接线是否断裂。
室内盘管NTC（检测蒸发器温度） ：检测重点是制热防冷风保护和制冷缺氟判断功能是否正常。此传感器位于温度不断变化及结露环境中，损坏率最高-10。检测时除测量阻值外，还需检查封装是否完好，有无冷凝水渗透。维修案例显示，23%的传感器故障由冷凝水渗透导致-40。
室外盘管NTC（检测冷凝器温度，控制化霜） ：检测重点是制热化霜功能。第一次化霜为CPU定时，以后化霜由室外盘管NTC控制（一般为-11℃要化霜，+9℃则制热）-10。若化霜异常，可代换室外盘管NTC检测。
排气/吸气NTC（变频空调专用） ：检测重点是通过阻值变化判断压缩机工作状态，使变频压缩机降频避免过热，检测缺氟等。维修中故障现象表现为变频效果差、变频不工作-10。
2. 家电维修NTC温度传感器检测常见误区（避坑指南）
误区①：在通电状态下拔插传感器进行测量。 危害：热插拔产生的浪涌电压可能烧毁主控CPU的AD采样端口。正确做法：必须先断电，等待30秒让主板电容放电后再拔插传感器。
误区②：用万用表低阻档测量高阻值NTC传感器。 危害：低阻档测试电流大，会使传感器发热导致阻值漂移，测量结果不可信。正确做法：根据标称阻值选择合适的档位，一般选20kΩ档或200kΩ档。
误区③：忽略环境温度对常温测量的影响。 危害：空调维修可能在冬季（室温10℃以下）或夏季（室温35℃以上）进行，此时测得的阻值会显著偏离标称值，容易误判为传感器故障。正确做法：需用温度计记录当前室温，对照传感器的阻值-温度对应表判断。若无对应表，可用加热/冷却法替代常温测量判断。
误区④：测量功率过大导致自热效应误差。 危害：万用表测量电流流过热敏电阻会产生热量，使阻值改变，测量值低于实际值。正确做法：应选择较高电阻档位以减小测试电流，测量时间控制在5秒以内。
误区⑤：传感器表面脏污时直接测量阻值。 危害：油污或灰尘覆盖会改变传感器表面热交换效率，导致加热/冷却测试结果失真。正确做法：测试前用酒精棉清洁传感器表面（但勿让酒精渗入内部），并用软毛刷清理蒸发器翅片上的积尘。
误区⑥：用冰箱冷冻法误判传感器类型。 部分维修人员用冰箱冷冻法区分NTC和PTC：放入冰箱后阻值明显增大的是NTC，阻值减小的则是PTC-。但此方法仅用于区分类型，不能作为好坏判断的依据，因为阻值变化幅度才是判断核心。
3. 空调NTC温度传感器失效典型案例（实操参考）
案例一：空调制冷不停机——室内环温NTC阻值漂移
故障现象：某品牌1.5匹变频空调，用户设置制冷24℃，实际室温已降至22℃但压缩机仍持续运转，能耗大幅增加。
检测过程：断电后拔下室内环温NTC传感器，用万用表20kΩ档测量常温阻值（当时室温25℃）。标称值为10kΩ，实测仅7.8kΩ，偏差达22%。用手捂热传感器，阻值下降至5kΩ左右（正常应为6-7kΩ）。通过加热测试进一步确认特性曲线整体偏移。
故障原因：传感器长期工作导致内部陶瓷材料老化，阻温特性整体下移，CPU误判当前室内温度为高于设定值，因此持续输出制冷指令-40。
解决方法：更换同型号室内环温NTC传感器（10kΩ，B值匹配原机），装机后空调恢复正常启停。
案例二：空调制热时内风机不运转——室内盘管NTC开路
故障现象：冬季制热模式下，外机压缩机启动运转，内机出风口无风，面板无故障代码显示。
检测过程：断电后拔下室内盘管NTC传感器，万用表测量两端阻值，显示“OL”（超量程），确认为开路状态。传感器本体表面可见轻微发黄痕迹。
故障原因：室内盘管NTC长期处于高温（制热模式下盘管温度可达50℃以上）和结露交替环境中，内部焊点因热应力疲劳断裂，导致开路。CPU检测到该传感器开路后，触发防冷风保护逻辑，内风机不启动-10。
解决方法：更换室内盘管NTC传感器（同型号，注意匹配标称阻值和B值），重新安装后制热功能恢复正常。
四、结尾
1. NTC温度传感器检测核心（空调高效排查策略）
空调温控故障排查建议采用“由浅入深”的分级检测策略：
第一级（外观排查） ：断电后目视检查传感器外观——有无焦黑、开裂、鼓包；检查插头有无氧化发黄；检查传感器安装位置是否偏移、表面有无积尘油污。此步骤可排除约30%的显性故障-9。
第二级（万用表常温阻值检测） ：拆下传感器，用万用表电阻档测量，与标称值对比判断。若偏差超过±5%即需更换。此步骤可快速定位开路、短路、严重漂移等故障。
第三级（变温特性测试） ：常温阻值正常但空调温控异常时，必须进行加热/降温测试，验证阻值是否随温度变化而灵敏变化。偏差超过±5%说明特性衰减，需更换-9。
第四级（电路排查） ：传感器检测正常但空调仍然温控异常时，需检查主控板上的分压电阻、AD采样电路及线路连接（检查接插件氧化程度，接触电阻应＜0.1Ω），排除外围电路故障-40。
高效排查的核心逻辑是“先判传感器本身，再查外部电路”——通过外观和阻值测量快速定位传感器是否异常，再通过变温测试验证特性，最后排查电路问题。大部分空调温控故障可通过基础工具解决-。
2. NTC温度传感器检测价值延伸（家电维护与采购建议）
日常维护技巧：家用空调每季度应进行一次传感器检查——断电后用软毛刷清理蒸发器和传感器表面的积尘；检查传感器引线有无老化脆裂；用红外测温仪对比传感器读数与实际温度，偏差超过2℃时建议复测传感器阻值-40。
采购建议：更换NTC温度传感器时，必须同时匹配两个核心参数——标称阻值R25和B值常数。仅匹配阻值而B值不符，会导致温度-阻值对应关系偏移，造成温控不准-。建议优先选择原厂配件，或向供应商提供空调型号以获取匹配参数。
校准建议：专业维修店可配备一台高精度数字万用表和一只恒温箱（或简单的水浴恒温装置），定期对库存传感器进行来料抽检，确保阻值精度和B值符合标称范围。家用场景下，可用冰水混合物（0℃）和沸水（100℃）进行简易两点校准，验证传感器的大致线性度。
