一、引言：为什么你需要一套专业的TDA7850芯片检测方法？
TDA7850是汽车音响改装领域最受追捧的功放芯片之一。这款采用MOSFET技术的AB类音频功率放大器，采用四声道BTL输出形式，在4Ω负载下可输出4×50W的功率，2Ω负载下更可达到4×80W，凭借其轨到轨输出电压摆幅、高输出电流和极低的失真率，在车载音响圈被发烧友们视为“音质标杆”-14。从主机厂的原车功放到发烧友的DIY改装，TDA7850的身影无处不在。
在各大汽车论坛和改装社区中，频繁出现一个共同的痛点——“换上TDA7850后没声音”“开机有尖锐的啸叫和高频噪音”“音质不但没提升反而更糊了” -29-44。这些问题的根源往往不是安装手法出了问题，而是芯片本身存在质量隐患，或者电路配套出现了偏差。
测量TDA7850芯片好坏是每一个车载音响改装从业者和爱好者的必修课。本文将从汽车音响改装的实际场景出发，从外观初筛、基础阻值检测、通电电压测量到故障信号分析，层层递进地讲解一套完整的TDA7850芯片检测方法。无论你是刚入门的小白、正在规划第一次车载音响升级的车友，还是有一定维修经验的专业技师，都能在本指南中找到适合自己水平的实操方法，真正掌握快速判断TDA7850芯片好坏的核心技能。
二、前置准备：检测前的“三件套”
1. 汽车音响场景TDA7850检测核心工具介绍
新手必备（基础款）：
数字万用表（如优利德UT61E、福禄克17B+系列） ：最基本的测量工具，用于电压、电阻和通断检测。建议选择自动量程的数字万用表，操作更便捷。
防静电手环/防静电手套：MOSFET器件对静电极为敏感，静电放电可能直接击穿芯片内部结构，造成不可逆损坏，这一条绝不能省略-25。
放大镜或手机微距镜头：用于检查芯片引脚有无虚焊、短路或外观损伤。
专业进阶款（适配批量检测/高精度场景）：
双通道示波器（如普源DS1000Z系列、泰克TBS1000C系列） ：观察芯片输入输出波形，精准判断信号完整性。
直流稳压电源：为芯片提供稳定的测试电压（TDA7850标准工作电压为14.4V），排查电源纹波导致的故障。
音频信号发生器：输入标准测试信号，评估功放的真实放大性能。
红外热成像仪：检测芯片工作时的温度分布，快速定位局部过热点-25。
2. 汽车音响场景TDA7850检测安全注意事项（重中之重）
在汽车音响改装和维修中，检测TDA7850芯片必须遵守以下核心安全准则：
断电操作第一：所有电阻/通断检测必须在车载主机完全断电、电容充分放电后进行。汽车电路电流大，带电操作极易造成短路烧毁主板-21。
ESD静电防护不可省：TDA7850采用MOSFET输出结构，对静电非常敏感。操作前务必佩戴防静电手环，工作台面铺设防静电垫，避免穿化纤衣物-。
注意引脚间距防短路：TDA7850为25脚或27脚双列直插封装，引脚间距较密。测量时建议使用带护套的表笔尖，或用绝缘胶带包裹表笔尖（仅露出尖端），避免表笔滑动导致相邻引脚短路-19。
先接地后接信号：使用示波器测量时，务必先将探头接地夹连接到电路公共地（GND），再接探头到被测引脚，避免共模干扰损坏芯片。
3. TDA7850基础认知（适配汽车音响精准检测）
掌握TDA7850的结构和引脚功能是精准检测的前提。
封装类型： Flexiwatt27或25脚双列直插式封装，体积紧凑，适合车载主机内部安装-14。
关键引脚定义（以TDA7850为例）：
电源引脚：引脚7和21为Vcc，标准工作电压为14.4V（汽车电瓶供电）。
信号输入：引脚12、13、15、16为四路音频信号输入端。
功率输出：引脚4、6、8、10、18、20、22、24为四组BTL输出端（每组两个引脚）-14。
控制引脚：引脚5为ST-BY（待机控制），引脚23为MUTE（静音控制）。
接地引脚：引脚1、3、9、19、25、27为GND。
核心参数：
输出功率：4×50W/4Ω最大，4×80W/2Ω最大-14
工作电压范围：8V-18V，典型值14.4V
增益：内部固定26dB，无需外部补偿-14
特点：无自举电容设计，外围元件极少
⚠️ 特别注意：TDA7850与TDA7850A的区别在于引脚数——前者25脚，后者27脚。改装前务必确认主机板预留的焊盘脚位，避免买错型号-44。
三、核心检测方法（分层实操）
1. TDA7850基础检测法（车载场景新手快速初筛）
在不依赖通电和复杂仪器的情况下，新手可通过以下三步快速判断芯片是否存在明显缺陷：
第一步：外观检查
用放大镜仔细检查TDA7850芯片表面是否有裂纹、烧焦痕迹、鼓包或引脚氧化发黑-35。核对芯片表面的激光刻字型号是否为“TDA7850”或“TDA7850A”，谨防打磨翻新片。若发现任何物理损伤，直接判定为坏件。
第二步：引脚间通断初筛（断电状态下）
将万用表调至蜂鸣通断档，测量相邻输出引脚（如引脚4与6、8与10之间）是否存在短路。正常状态下，BTL输出的正负端之间不应有直接短路。若蜂鸣器长鸣，说明内部输出级已击穿。
第三步：对地反向电阻测量
将万用表调至电阻档（20kΩ档），红表笔接地（GND），黑表笔依次接触各输出引脚。正常TDA7850的各输出引脚对地正向电阻应呈现二极管特性——即测量值稳定在几百欧到千欧级别，且各声道之间的读数应基本一致。若某一声道的读数显著偏离（趋近于0或无穷大），说明该通道内部已损坏。
💡 新手提示：如果手头有一块确认完好的同型号TDA7850作为参考板，直接测量对比正反向电阻值，偏差在±10%以内即为正常。
2. 万用表检测TDA7850方法（车载DIY改装者重点掌握）
万用表是车载改装场景中最常用的工具，以下几项检测方法是每位想自己动手升级车载音响的车友都必须掌握的核心技能。
模块一：供电电压检测（排查“没声音”问题）
操作步骤：
将车载主机通电（无需播放音乐），万用表调至直流电压档（20V量程）。
黑表笔接GND引脚（如引脚1或9），红表笔接Vcc引脚（引脚7或21）。
读取电压值，正常应在12V-14.4V之间（汽车启动后为14.4V，熄火状态下约为12.5V）-19。
判断标准：
电压为0或显著低于8V → 检查供电线路和电源IC
电压异常波动 → 检查电源滤波电容是否老化或失效
电压正常但仍无声 → 进入下一模块检测
模块二：待机和静音控制电压检测
TDA7850的待机（ST-BY）和静音（MUTE）引脚电平决定了芯片是否处于工作状态，这是很多“换完芯片没声音”的罪魁祸首。
操作步骤：
测量引脚5（ST-BY）电压：正常应为高电平（3V以上），低电平时芯片处于待机模式。
测量引脚23（MUTE）电压：正常应为高电平（3V以上），低电平时音频输出被静音。
常见故障： 引脚5或23被意外接地或悬空，导致芯片始终处于待机/静音状态。改装时需检查相关外围电阻的焊接情况。
模块三：输入输出信号检测（动态测量）
输入信号检测：
播放一段测试音频（粉红噪声或1kHz正弦波），将万用表调至交流电压档（ACV档），测量各输入引脚（12、13、15、16）对地交流电压。正常应随音量调节而变化，一般在几十毫伏到数百毫伏之间。若所有声道均无输入信号，问题可能在前级解码或音源部分，而非功放本身。
输出信号检测：
同样播放测试音频，测量输出引脚（每组BTL输出对）之间的交流电压。对于1kHz正弦波测试信号，4Ω负载时正常输出电压应为3V-8V RMS，2Ω负载时更高。若输入信号正常但输出为0，则基本可判定TDA7850内部功放级损坏。
新手实操技巧：使用带真有效值（True RMS）功能的万用表测量音频交流电压更精准。没有专业音频信号源时，直接用手机播放1kHz测试音频（网上可下载）即可。
3. 示波器检测TDA7850方法（进阶精准分析）
对于专业技师和深度改装玩家，示波器能提供远超万用表的诊断能力。
模块一：供电纹波分析
将示波器探头（交流耦合模式，20mV/div档位）连接到Vcc引脚，观察电源纹波。纹波峰峰值超过100mV时，说明电源滤波不良，可能导致芯片产生自激或底噪过大。纹波超标往往是“高频丝丝声”和“啸叫”的根本原因-31。
模块二：输入输出波形比对
同时接入两路示波器通道——CH1测输入信号（如引脚12），CH2测对应的BTL输出信号（如引脚4+6），观察波形关系。
正常波形特征：
输出波形幅度应为输入波形的20倍左右（26dB增益）
波形形态一致，无明显削顶或畸变
BTL输出的正负端波形互为反相，幅值对称
异常波形诊断对照表：
| 异常现象 | 示波器波形特征 | 可能原因 |
|---|---|---|
| 输出严重削顶 | 波形顶部/底部被切平 | 供电电压不足或负载阻抗过低 |
| 波形畸变/交越失真 | 过零点附近出现台阶状变形 | 内部输出级MOSFET损坏 |
| 输出端直流偏移 | 波形整体偏离0轴 | 内部偏置电路故障 |
| 输出端有高频振荡 | 叠加高频毛刺信号 | 电路存在自激，需检查输出端茹贝尔网络 |
模块三：输出端茹贝尔网络排查（解决啸叫问题）
TDA7850的输出端通常并联有茹贝尔网络（串联的电阻+电容），用于抑制高频自激。用示波器观察输出波形时，若发现高频振荡叠加在音频波形上，应重点检查这些茹贝尔网络元件是否失效或缺失-31。
4. 热成像检测法（定位隐蔽故障）
对于间歇性故障（如播放一段时间后声音失真、断断续续），热成像仪是高效的排查工具。通电播放音频10-15分钟后，用热成像仪观察芯片表面温度分布：
正常TDA7850表面温度应在50℃-70℃之间（带散热器时更低）
若某一点出现异常高温（超过100℃） ，说明该区域存在局部短路
若芯片整体温度过高，检查散热器安装是否到位、导热硅脂是否涂布均匀
四、补充模块：更全面的故障排查指南
1. 车载场景TDA7850典型故障类型检测重点
| 故障类型 | 常见现象 | 检测重点 | 排查优先级 |
|---|---|---|---|
| 完全无声 | 主机工作正常但喇叭无任何声音 | 供电电压（引脚7/21）→ 待机/静音引脚电平（引脚5/23）→ 输出端对地短路检测 | 高 |
| 单声道无声 | 某个声道不发声，其他正常 | 该声道输入信号 → 输出引脚间电压 → 外围茹贝尔网络元件 | 中 |
| 严重失真/破音 | 声音模糊、沙哑 | 供电电压是否稳定 → 输入波形质量 → 负载阻抗是否过低（≤2Ω可能触发保护） | 中 |
| 高频啸叫/丝丝声 | 不播放音频时喇叭持续发出尖细噪音 | 电源纹波 → 接地回路 → 输出端茹贝尔网络 → 输入信号线屏蔽 | 高 |
| 播放后自行静音 | 工作一段时间后突然无声，冷却后恢复 | 芯片表面温度 → 散热器安装 → 热保护是否正常触发 | 中 |
| 间歇性黑屏/死机 | 主机显示屏异常 | 检查芯片是否漏电导致整体功耗异常 → 排查供电线路 | 低 |
2. 汽车音响场景TDA7850检测常见误区（避坑指南）
基于大量论坛实际案例和维修经验，以下5个高频误区需要特别警惕：
误区1：只要换上新芯片就一定能出声
不少车友在论坛看到“把原车TB2939HQ换成TDA7850，音质完美”的帖子就盲目跟风，结果换完后开机有尖锐噪音甚至黑屏-29。真相是：不同主机的前级电路设计和供电方案各异，TDA7850需要特定的外围电路配合，并非所有主机都“即插即用”。更换前建议先查阅原车功放芯片的规格书，确认引脚定义兼容后再操作。
误区2：用万用表蜂鸣档直接测量通电状态下的引脚
这是极其危险的操作。万用表蜂鸣档用于测量通断，在通电状态下使用极易造成相邻引脚短路，轻则烧毁芯片，重则损坏整个主机主板-21。务必牢记：电阻/通断测量必须在断电状态下进行。
误区3：忽视接地回路质量
汽车音响改装中，接地不良是底噪和啸叫的常见元凶。检测时只测电压和波形却忽略接地质量，容易误判为芯片损坏。建议用万用表测量功放地（芯片GND引脚）与主机外壳之间的电阻，应小于0.5Ω。
误区4：用万用表交流档测音频输出时未区分RMS值
普通万用表的交流档测非正弦波（如音乐信号）时读数不准。建议使用带真有效值（True RMS）功能的万用表，或直接用示波器测量。
误区5：将周边元件故障误判为芯片损坏
当某声道失真或无声时，很多人第一反应是“芯片坏了”。实际上，耦合电容老化、茹贝尔网络电阻开路、喇叭线短路等问题都可能表现为功放故障-19。排查时建议按“外围元件→芯片本身”的顺序逐步缩小范围，避免过早拆焊芯片造成二次损伤。
3. 汽车音响场景TDA7850失效典型案例（实操参考）
案例一：TDA7850自激啸叫故障
故障现象：某车友将原车TB2939HQ更换为TDA7850后，开机即出现尖锐高频噪音，播放音乐时噪音更大，类似收音机的丝丝声。声音关到最小后噪音消失，但开机时依然存在-29。
检测过程：
断电检查各引脚焊接质量，未发现虚焊或短路。
通电后用示波器观察输出波形，发现音频信号上叠加了高频振荡。
重点检查输出端茹贝尔网络——发现原电路板上的茹贝尔电容未拆除，直接并联在TDA7850输出端，导致相位裕度不足引发自激。
解决方法：拆除原电路输出端对地的茹贝尔电容（部分功放芯片需要，TDA7850不需要），自激现象消失，音质恢复正常。
经验：不同功放芯片对外围电路的要求不同，改装时必须查阅TDA7850规格书中的典型应用电路，对照原电路板进行必要的元件删减或调整。

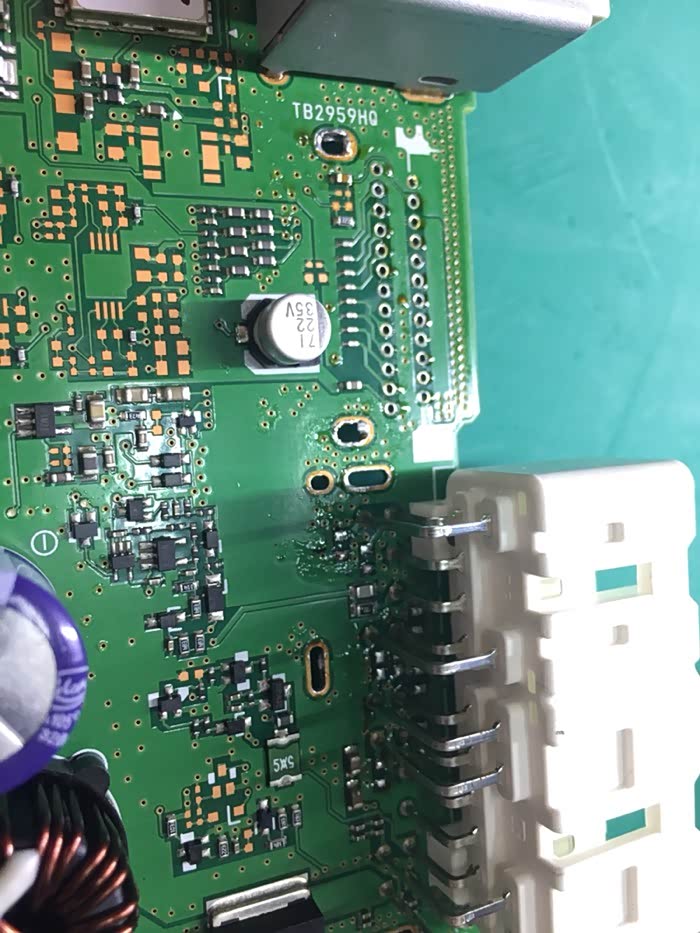

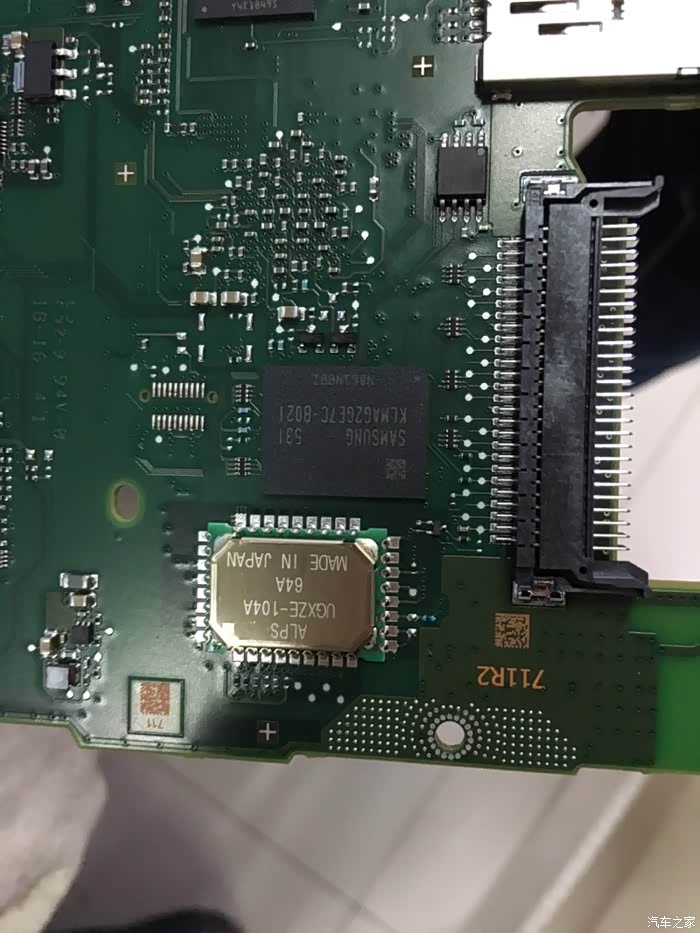

案例二：TDA7850与TDA7850A脚位混淆导致反复拆焊报废
故障现象：某车友网购TDA7850用于升级多媒体主机，朋友帮忙焊接后中控屏黑屏。反复拆焊检查后发现主机用的是27脚焊盘，但买的是25脚TDA7850，两者不匹配。来回焊接多次后两个芯片均报废-44。
检测过程：
目视检查主机板，发现焊盘为27脚。
对照TDA7850A规格书，确认25脚和27脚芯片电源和输出引脚位置不同。
焊盘与芯片引脚错位导致供电引脚无法正确连接，主机无法正常启动。
解决方法：重新购买TDA7850A（27脚版本），一次性焊接到位，主机恢复正常。
经验：改装前务必确认主机板焊盘脚数，TDA7850为25脚，TDA7850A为27脚，两者不可互换。拆焊和重新焊接的次数应尽量控制，每次加热都会对芯片和PCB造成不可逆的应力损伤。
五、结尾
1. TDA7850检测核心（汽车音响高效排查策略）
本文围绕汽车音响改装和维修的实际场景，建立了一套从简到繁的TDA7850分级检测策略：
第一层（无需通电，5分钟内完成） ：外观检查 → 引脚间通断检测 → 对地反向电阻测量。通过这三步可排除80%的明显坏件。
第二层（通电基础检测，10分钟内完成） ：供电电压检测（引脚7/21）→ 待机/静音引脚电平检测（引脚5/23）→ 输入/输出交流电压检测。覆盖大多数“换完没声音”的常规故障。
第三层（进阶分析，需示波器） ：供电纹波分析 → 输入输出波形比对 → 高频振荡排查。解决啸叫、失真等疑难杂症。
遵循“先外观、后通电、先外围、后芯片”的排查顺序，能够高效锁定故障源，避免盲目更换芯片造成的成本浪费和二次损伤。
2. TDA7850检测价值延伸（日常维护与选购建议）
选购建议：
购买TDA7850时务必选择信誉良好的供应商，谨防打磨翻新片。真品表面激光刻字清晰、字体均匀，引脚光亮无氧化。
确认封装类型与主机板匹配（25脚TDA7850或27脚TDA7850A），避免买错型号-44。
正品TDA7850内部采用MOSFET输出结构，可通过测量输出引脚对地二极管特性（压降约0.5V-0.7V）与翻新片（使用晶体管输出的低端芯片）进行初步甄别。
日常维护：
定期检查散热器安装是否牢固，导热硅脂是否干涸。TDA7850在大功率输出时发热明显，散热不良会加速芯片老化甚至触发热保护。
检测前检查万用表和示波器探头有无磨损，避免因工具问题导致测量误差或意外短路。
对于长期未使用的主机，上电前建议先用万用表检测各电源引脚对地电阻，排除因电容漏电造成的短路风险。
