在电子维修和电路检测的实际工作中，看懂电路图并不意味着能轻松在实物板上找到对应的元器件。电路图用标准化符号表示元器件并通过连线展示电气连接关系，但完全不反映物理位置——原理图里紧挨着的两个元件，在PCB上可能相隔数厘米；一根看似简单的导线，在多层板中可能是绕了三层的走线-41。掌握如何看电路图画实物图，建立图纸与实物之间的映射能力，成为每个维修人员、质检工程师和电子爱好者必须跨越的关键门槛。
本文从基础认知出发，详解从电路图到实物板的实操方法，涵盖不同行业场景的检测技巧、常用工具使用以及常见误区规避，帮助不同基础的读者快速掌握这一核心技能，独立完成元器件好坏判断和电路故障排查。
一、前置准备：建立图纸与实物的映射基础
1.1 看电路图画实物图的核心工具介绍
基础工具（新手必备）：
万用表：通断档是建立图纸与实物映射的“测绘仪”。用通断档探测走线两端，蜂鸣声响起即确认两个点之间存在电气连接，可在图纸上标注出来，逐步还原整个网络的连接关系-41。建议初学者选择带有自动量程的数字万用表，可降低操作门槛。
荧光笔或彩色标记笔：用于在实物板上进行颜色分区标记。红色圈出大电容、散热片及电源入口；蓝色标示继电器、接触器；绿色点出单片机及晶振，快速划分出电源区、控制区和主控区-55。
放大镜或台式显微镜：用于辨认贴片元件上的微小丝印，区分0402、0603等不同封装尺寸的元件-55。
高清拍照设备：在动手前对电路板正反面进行高清、无死角的拍照存档，作为后续操作的重要备份-16。
专业工具（企业质检/批量检测场景）：
LCR数字电桥：用于精确测量电容、电感的实际参数值，判断元件是否退化。
可调电源与示波器：用于动态检测电路在通电状态下的电压波形和信号完整性。
AUTO CAD + 嘉立创EDA：用于从实物板逆向还原原理图的专业软件工具链-16。
PCB逆向工程辅助工具：如X光检测设备（针对多层板内部走线）、热成像仪（用于定位发热异常点）。
1.2 看电路图画实物图的安全注意事项
⚠️ 重中之重：以下安全事项关乎设备和人身安全，务必牢记！
断电操作优先：在进行任何元件识别、走线追踪和接触测量之前，务必断开电路板的电源连接。通电状态下触碰高压区域可能导致触电事故或短路烧毁设备。
区分“冷地”与“热地” ：在开关电源电路中，整流桥输出端的负极通常为“热地”，与市电侧不隔离；而单片机等低压控制侧为“冷地”。若直接将万用表表笔跨接这两类地，会因上百伏的压差导致短路烧保险-55。
静电防护：触摸敏感元件（如MOS管、单片机、晶振）前，建议佩戴防静电手环或先触摸接地金属物体释放身体静电，避免静电击穿元件。
高压电容放电：测量含有大容量高压电容的电路板（如开关电源、变频器）时，先用放电电阻或放电工具将电容两端短接放电，否则残留电荷可能造成电击或损坏测量仪器。
环境检查：确保操作台面干净、光线充足。潮湿环境或存在导电粉尘的场所严禁进行带电检测。
1.3 电路图基础认知（适配精准检测）
在开始看电路图画实物图之前，需要先理解电路图的几个关键要素：
电源与地线：所有电路工作的起点都是供电。先圈出主电源轨（如+5V、+3.3V、VDD等），再确认地线（GND）的分布。很多故障根源就在供电异常-41。
信号流向：从输入端开始追踪信号走向，了解信号经过哪些处理模块（放大、滤波、转换），最后输出到哪里。例如：传感器→放大电路→ADC→MCU→驱动芯片→执行机构-41。
功能模块划分：把整张电路图拆成几个“积木块”——电源管理、主控单元、接口部分、功率驱动，每个模块独立分析能极大降低复杂度-41。
元件编号规则：印制板上标有元件序号（如VD870、R330、C466等），英文字母后首位阿拉伯数字相同的元件通常属同一功能单元，画图或查找时可巧加利用-。
二、核心检测方法：三种层级适配不同需求
2.1 基础映射法（新手快速初筛）
方法一：以主芯片为锚点建立坐标系
选择电路中体积最大、引脚最多且在电路中起核心作用的元器件（如集成电路、单片机、变压器、晶体管）作为画图基准件。从选择的基准件各引脚开始，对照实物板依次画出其外围连接，可大幅减少出错-1。
操作步骤：
定位主芯片：在电路图中找到主控芯片（如MCU、CPU、FPGA），记住其型号和引脚数量。
在实物板上找到对应芯片：通过芯片表面的丝印型号匹配实物板上的芯片位置。
以芯片为中心标记参考点：在实物板上用荧光笔圈出芯片，以此为锚点逐步向周边扩展。
按引脚顺序逐一核对：对照电路图中芯片每个引脚的连接去向，在实物板上沿铜箔走线逐一验证。
方法二：颜色分区标记法（不依赖原理图建立认知）
直接使用荧光笔在实物板上进行颜色标记：红色圈出大电容、散热片及电源入口；蓝色标示继电器、接触器；绿色点出单片机及晶振。此举可快速划分出电源区、控制区和主控区，辅助梳理从AC入口、整流桥、变压器到稳压IC的完整电源链路-55。
操作步骤：
识别电源入口：找到电路板上的电源输入接口或USB接口、电池焊盘，用红色标记。
沿电源路径追踪：从电源入口沿铜箔走线，标记经过的保险丝、电感、整流桥、滤波电容、稳压芯片等，形成完整的电源链路。
识别控制核心：找到单片机、晶振等控制类元件，用绿色标记。
识别执行元件：找到继电器、接触器、电机驱动等功率元件，用蓝色标记。
绘制实物分区草图：在纸上画出各功能区域的相对位置关系，作为图纸与实物对照的“桥梁”。
💡 行业适配提示：在工业变频器维修场景中，逆变模块（IGBT）、整流桥、大电解电容通常集中在板子的特定区域，通过颜色分区可快速建立整板认知，避免在复杂的多层板中“迷路”。
2.2 通用仪器检测法（新手重点掌握）：万用表检测步骤
万用表是从电路图映射到实物板的“导航仪”。以下是系统化的操作流程：
第一步：在电路图上标注关键测试点
在开始测量之前，先在电路图上圈出以下关键节点：
电源输入端的正负极
各稳压芯片的输出端（如7805输出5V端）
重要信号线的接入点（如传感器信号输入、PWM输出端）
接地参考点（GND）
第二步：用通断档建立图纸与实物的电气映射
将万用表拨至通断蜂鸣档。
表笔一端接触电路图上某个元件的引脚（根据图纸位置确定），另一端在实物板上逐一探测可能对应的焊盘。
蜂鸣器响起即确认两点之间存在电气连接，可在图纸上标注出该焊盘的实物位置。
重复此过程，逐步还原出图纸上每个节点在实物板上的对应焊盘。
🔑 关键技巧：对于贴片元件密集的PCB，建议先用手机拍照并打印出来，在打印件上标注走线路径，避免反复低头抬头导致视觉疲劳。
第三步：测量关键节点的电压和通断
供电电压测量：将万用表拨至直流电压档（DCV），红表笔接图纸上标注的电源正极对应焊盘，黑表笔接地线。读数应与电路图标注的电压值一致（如5V电路应在4.75V~5.25V范围内）。
通断测量：用通断档验证图纸上标注的连续通路（如一条导线连接的两个焊盘），蜂鸣器应持续响起。
阻值测量：将万用表拨至电阻档（Ω），测量电阻元件两端阻值是否与色环或丝印标注一致。
第四步：沿信号流向逐级排查
按照电路图上梳理出的信号流向（输入端→处理模块→输出端），分段测量各节点的电压或信号状态。例如：传感器信号异常时，先检查传感器供电与接地是否正常，再测量传感器输出信号是否在合理范围内-39。
判断标准：
正常：测量值与电路图标称值偏差在允许范围内（电阻±5%~±10%，电压±5%）
异常：断路（蜂鸣档无声）、短路（电阻趋近于0）、电压偏差过大（超过±10%）、信号缺失
2.3 专业仪器检测法（进阶）：批量检测与高精度校验
适用于工厂流水线质检、专业维修机构、汽车维修等需要批量检测或高精度判定的场景。
工业场景：PCB逆向工程还原原理图
对于没有图纸的电路板，可采用逆向工程方法还原原理图：
拍照存档：对电路板正反面进行高清、多角度拍照，确保丝印、焊盘、走线清晰可辨-16。
绘制布局图：使用AUTO CAD或矢量绘图软件精确绘制PCB布局图，建立精确的坐标参考系-16。
测量元件参数：用万用表、LCR表测量无标记的电容电感等元件的实际参数-16。
在EDA软件中绘制原理图：基于布局图和实测数据，在嘉立创EDA等软件中绘制电气连接关系-16。
交叉验证：通过功能推测和实际通电测试验证原理图的正确性。
汽车维修场景：汽车诊断仪检测
汽车电路具有“低压大电流”和“强干扰环境”的特点。以氧传感器检测为例：
查阅维修手册：明确目标传感器在电路图中的位置、引脚定义和标准信号参数范围。
使用汽车诊断仪读取故障码：快速定位可能的故障模块-39。
对照实物图找到传感器位置：根据电路图中的编号和车型维修手册，在发动机舱或底盘找到对应的传感器实物。
测量传感器供电与接地：用万用表测量传感器供电引脚与接地引脚之间的电压，应稳定在5V或12V（取决于车型）。
测量信号输出：在发动机运行状态下，用万用表或示波器测量信号输出端的电压变化（氧传感器通常在0.1V~0.9V之间周期性波动）。
判断好坏：信号电压长期固定在某值无波动→传感器失效；信号电压超出正常范围→传感器性能退化。
💡 行业技巧：汽车电路中信号线的排查可采用“倒着追”的策略。例如检测执行器不工作时，应从执行器端子利用万用表通断档往回追踪，路径为：执行器端→继电器触点→控制模块输出→MCU引脚-55。这种逆向追踪能清晰暴露断点或虚焊位置，比正向推导更为直观有效。
家电维修场景：万用表配合电路图检测
家电电路（如空调、洗衣机控制板）常见问题多集中在电源模块和驱动模块：
从电源入手：先用万用表测量整流桥输出端是否有直流高压（约310V），再测稳压芯片输出端是否有低压（5V、12V等）-。
对照实物图定位故障区域：根据电路图中的编号（如R1、C2、IC3等）在实物板上找到对应元件。采用“电路图+实物图”双重图解的方式对照排查-。
逐级测量关键点：沿着信号流向从电源端→稳压端→MCU供电端→驱动端逐级测量，缩小故障范围。
常见故障判断：电容鼓包或漏液→直接更换；保险丝熔断→先排查后端短路再更换；继电器不吸合→测量线圈两端电压是否到位。
三、补充模块
3.1 不同类型电路图的实物映射重点
电源电路图→实物映射重点：
核心元件：整流桥、变压器、滤波电容、稳压芯片、保险丝
实物识别特征：整流桥为四脚方型元件；滤波电容为圆柱形电解电容，外壳有极性标志；变压器为环形或E型铁芯绕线元件
检测重点：整流桥输出端应有约1.4倍输入电压；滤波电容两端电压应平稳；稳压芯片输出端电压应符合标称值

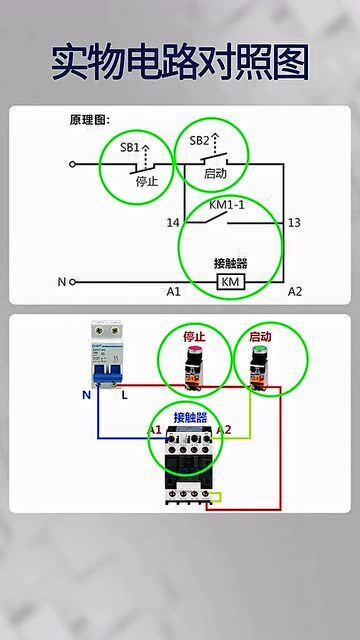

控制电路图→实物映射重点：
核心元件：继电器、接触器、按钮开关、指示灯、PLC模块
实物识别特征：继电器为长方形密封元件，表面印有线圈电压和触点容量；接触器体积较大，有灭弧罩；PLC模块有I/O接线端子排
检测重点：继电器线圈两端电压是否到位；触点通断是否正常；PLC输入输出信号是否匹配
传感器电路图→实物映射重点：
核心元件：温度传感器（热敏电阻）、压力传感器、位置传感器（霍尔元件）、氧传感器
实物识别特征：热敏电阻多为玻璃封装或环氧封装的两脚元件；压力传感器通常带有金属外壳和通气孔；氧传感器安装在排气管上，带有四根引线
检测重点：传感器供电与接地是否正常；输出信号是否在合理范围内波动-39
数字/逻辑电路图→实物映射重点：
核心元件：单片机（MCU）、晶振、存储器、逻辑门芯片
实物识别特征：晶振为金属外壳长方形元件，四脚晶振通常中间两个引脚为接地-55；单片机多为方形贴片封装，四周有密集引脚
检测重点：晶振两端是否有稳定的振荡波形（需示波器检测）；单片机供电是否正常；I/O口电平是否符合逻辑
3.2 行业常见检测误区（避坑指南）
误区：只看图纸不核对实物——电路图是用标准化符号表示元器件，完全不反映物理位置。原理图里紧挨着的两个元件，在PCB上可能相距数厘米，导致找不到测量点-41。
规避方法：建立图纸与实物的映射表，逐一标注每个元件在实物板上的位置。
误区：盲目相信元件丝印——部分元件（特别是拆机件或翻新件）丝印可能被磨改，标识与实际型号不符。
规避方法：多维度验证——测量引脚间阻值、对照典型应用电路、查询数据手册确认。
误区：贴片元件尺寸误判——PCB板上密密麻麻的0402、0603封装电阻若无丝印标识，极易混淆。
规避方法：观察焊盘间距判断封装尺寸（0402间距约0.4mm，0603间距约0.6mm），结合周边电容尺寸进行比对确认-55。
误区：四脚晶振脚位识别错误——四脚晶振并非只有两个引脚，通常中间两个引脚为接地（GND），两侧才为输入输出-55。
规避方法：仔细查看晶振外壳上的丝印标识，确认GND引脚位置；用万用表通断档测量引脚与地铜箔的连通性验证。
误区：忽略环境因素对检测结果的影响——在工业高温、高湿、强电磁干扰环境中检测时，测量结果可能受到干扰出现偏差。
规避方法：在标准环境条件下复测关键参数；使用屏蔽线缆和差分测量方式降低干扰影响。
误区：信号流向分析错误——只关注功能模块却忽略信号的实际物理走向，导致排查效率低下。
规避方法：先梳理信号流向（输入→处理→输出），分段测量逐步定位故障点-41。
误区：对“冷热地”概念认知不足——在开关电源电路中混淆热地与冷地，导致万用表或示波器损坏甚至人身安全事故。
规避方法：在电路图上用不同颜色标注热地区域和冷地区域；测量时确保表笔只在同一“地”网络内操作-55。
3.3 行业典型案例（实操参考）
案例一：工业变频器维修——从“找不到图纸”到“逆向还原”
某工厂变频器突发故障，设备无输出且无报警代码，原厂图纸已丢失。维修人员采用以下步骤排查：
拍照备份：对变频器主控板正反面进行高清拍照-16。
建立映射：选择逆变模块（IGBT）为基准件，从其引脚开始，用万用表通断档沿铜箔走线逐段追踪周边元件-1。
分区标记：用荧光笔将电源区（整流桥→大电容→开关管）、控制区（单片机→晶振→光耦）、驱动区（驱动芯片→IGBT）分别标记-55。
关键点测量：通电测量整流桥输出端直流电压（约530V），正常；测控制板低压供电端（5V、15V），发现15V输出异常。
定位故障：沿15V电源路径逆向追踪，发现开关电源电路中一颗滤波电容鼓包漏液，容量严重下降。
修复验证：更换电容后15V恢复正常，变频器正常工作。
启示：即使没有原厂图纸，通过系统化的看实物画电路图方法，也能高效定位故障。
案例二：汽车氧传感器信号异常——图纸与实物的精准对照
一辆家用轿车出现油耗明显增加、怠速不稳的故障，故障码提示氧传感器信号异常。维修过程：
查阅维修手册：找到氧传感器在电路图中的位置、引脚定义和标准信号参数（加热电阻约3~5Ω，信号电压0.1~0.9V）-39。
在实物中定位：根据电路图中的编号和车型维修手册，在排气管处找到氧传感器实物。
对照图纸测量供电：用万用表测量传感器加热供电引脚（12V）和加热接地引脚，供电正常。
测量信号输出：在发动机怠速和加速状态下，用示波器测量信号输出端波形，发现信号电压长期固定在0.45V不波动。
判断故障：氧传感器内部敏感元件失效，无法正常响应排气中的氧含量变化-39。
更换验证：更换新氧传感器后，信号波形恢复正常，油耗和怠速问题解决。
启示：电路图与实物对照检测的关键在于“分步验证”——先确认供电正常，再判断信号输出，逐步缩小故障范围。
四、结尾
4.1 看电路图画实物图的核心策略（行业高效排查）
掌握看电路图画实物图的能力，核心在于建立“三级映射体系”：
第一级：视觉映射（原理图符号→实物元件形态）
牢记常见元件的电路图符号与其在实物板上的外形特征：电阻（色环/贴片）、电容（圆柱/方块）、IC（多脚方形）、晶振（金属外壳长方形）
通过大量对照练习强化记忆，形成“看一眼符号就知道实物长什么样”的条件反射
第二级：电气映射（电路连接关系→实物走线）
以万用表通断档为“测绘仪”，验证图纸上的连接关系在实物板上是否存在
从主芯片开始逐段追踪，逐步还原出整个网络的电气连接图
第三级：位置映射（图纸位置→实物坐标）
通过颜色分区法在实物板上建立电源区、控制区、驱动区的空间认知
将电路图中的元件编号对应到实物板上的具体焊盘位置
高效排查策略速查表：
| 排查阶段 | 操作重点 | 适用工具 | 预期输出 |
|---|---|---|---|
| 初筛阶段 | 目测检查+颜色分区 | 荧光笔、放大镜 | 快速划分功能区 |
| 映射阶段 | 通断档追踪走线 | 万用表通断档 | 建立图纸-实物对应表 |
| 测量阶段 | 关键点电压/通断测量 | 万用表电压/电阻档 | 定位异常节点 |
| 精检阶段 | 波形/参数精确测量 | 示波器、LCR表 | 确认故障元件 |
4.2 检测价值延伸（维护与采购建议）
日常维护建议：
建立元器件资料库：为常用电路板拍摄高清照片并标注关键元件位置，形成“一板一图一表”的维护档案。
定期校准检测工具：万用表每年送检一次，确保测量精度；示波器探头定期检查是否有衰减或断线。
记录常见故障模式：将每次维修中发现的故障现象、检测过程、故障元件整理成案例库，提升团队整体排查效率。
采购建议：
购买元器件时保留原厂数据手册，方便后续检测时对照参数。
选择有丝印标识清晰的元件批次，避免因丝印模糊导致识别困难。
工业维修场景建议备齐常用元件的替代型号，以应对原型号停产或缺货情况。
校准建议：
测量敏感参数前先对万用表进行零点校准（短接表笔确认读数是否为0）。
使用LCR表测量电容电感时，先进行开路和短路校准，确保测量精度。
4.3 互动交流（分享行业检测难题）
你在实际的电路检测工作中，是否也遇到过以下情况？
🔧 拿到一块没有图纸的电路板，不知道从何下手开始排查？
🔧 明明电路图上标注的元件编号，在实物板上怎么都找不到？
🔧 万用表测量结果与电路图标称值偏差很大，究竟是测量方法的问题还是元件真的坏了？
🔧 在复杂的多层板或汽车线束中追踪信号线，总是找不到准确的路径？
欢迎在评论区分享你在看电路图画实物图过程中遇到的“卡点”或独门技巧。无论是工业变频器维修、汽车电路诊断，还是家电控制板修复，你的经验或许能帮助到更多同行。
📌 本文干货速览：
核心关键词：看电路图画实物图、电路图实物对照检测、万用表检测电路图步骤
行业长尾词：工业变频器维修、汽车电路排查、家电控制板检测、PCB逆向工程、电工接线图绘制
掌握看电路图画实物图的能力，本质上是建立从“抽象符号”到“物理实体”的思维转换通道。无论是面对有图纸的标准维修场景，还是面对无图纸的逆向工程任务，这套方法论都能帮助您快速定位问题、精准修复故障。持续的实践与经验积累，是真正精通这一技能的唯一路径。
