一、引言
三极管（BJT）作为电子电路中应用最广泛的基础半导体器件之一，在工业控制、通信设备、消费电子等场景中扮演着不可替代的角色。以工业控制领域为例，PLC输出模块、电磁阀驱动、电机启停等中小功率开关场景中，三极管凭借其成本低廉、电路简单的优势依然是“常青树”般的存在-15。在日常维修与生产质检中，掌握三极管好坏判断与检测方法是确保设备稳定运行的核心技能。
很多维修人员和质检新手在排查三极管故障时常陷入误区：把基极驱动电路故障误判为芯片损坏、用典型β值计算基极电流导致开关电路发热严重、忽略环境温度对参数的影响造成误判……这些问题轻则延长维修周期，重则引发更严重的系统故障。
本文将结合工业控制行业实际应用场景，从新手入门到专业进阶，分层次详解三极管检测方法。无论您是刚入行的设备维修员、工厂质检人员，还是资深电子工程师，都能从中找到适配的检测策略。
二、前置准备
1. 工业三极管检测核心工具介绍
工欲善其事，必先利其器。根据检测精度和场景需求，三极管检测工具可分为基础款和专业款两类：
基础款——新手/日常维修必备
数字万用表（含二极管档和hFE插孔） ：最核心的检测工具。用于PN结压降测量、极性识别、短路/开路判断及放大倍数粗略估计。推荐选择具备自动量程和hFE测量功能的型号，价格通常在百元左右。
防静电腕带/工作台：三极管对静电敏感，尤其是在干燥环境中操作时，静电放电可能造成PN结微击穿，引发参数退化-43。新手建议佩戴防静电腕带，或在工作台上铺设防静电垫。
镊子/吸锡器：用于拆焊操作时精确取放元件，避免管脚受外力损伤。
专业款——工厂质检/高精度检测场景
晶体管特性图示仪：可直观显示三极管的输入/输出特性曲线，全面评估放大性能、饱和压降、击穿电压等参数，适用于生产流水线的批量抽检-34。
半导体参数分析仪（如KEITHLEY 4200A-SCS）：实验室级精密仪器，可测量Id-Vg、Vth、电阻、电容等众多参数，电流测量分辨率可达100fA级别，用于高精度参数表征和失效分析-47。
智能元器件测试仪（如LCR-T4、M328等便携式自动识别工具）：适合电子维修工位和快速批量测试，可一键识别三极管类型、hFE、导通压降等参数-43。
2. 工业三极管检测安全注意事项（重中之重）
三极管检测看似简单，但操作不当可能导致器件二次损坏甚至人身伤害。请务必注意以下4条核心安全事项：
① 断电操作是第一原则：检测前必须切断电路板电源，并确认相关电容已充分放电。带电状态下用万用表测量三极管引脚，不仅测量结果完全无效，还可能造成表笔打火短路，损坏其他元器件。
② 注意万用表表笔极性差异：模拟万用表与数字万用表在二极管档的极性输出是相反的——模拟表的红表笔接电池负极、黑表笔接正极；数字万用表则相反-。如果不熟悉手中仪表的极性特性，建议先用已知好的二极管验证测量方向，避免误判。
③ 静电防护不可忽视：三极管的PN结（尤其是高频小信号管）极易被静电击穿。在干燥环境下操作时，务必做好接地防护，避免用手直接触碰管脚。维修记录显示，因静电击穿导致的轻度参数退化占软故障的相当比例-43。
④ 拆卸规范与清理要求：从电路板上拆下三极管时，使用防静电吸锡器和镊子，避免过度加热造成热应力损伤-39。拆下后，用无水酒精清洁管脚表面氧化物，确保万用表表笔接触良好，否则测量结果会出现异常波动。
3. 三极管基础认知（适配工控精准检测）
三极管是电流控制型半导体器件，利用微小的基极电流Ib去控制较大的集电极电流Ic，其放大关系满足 Ic = β × Ib。它有三个电极：基极（B）、集电极（C）和发射极（E），分为NPN型和PNP型两种-1。

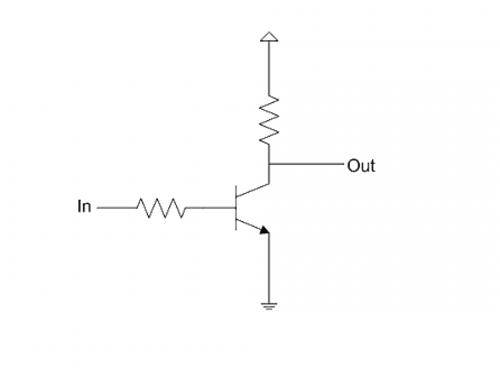

在工业控制应用中，三极管通常工作在开关状态（饱和区与截止区切换）而非放大状态。开关电路中，工程师的核心诉求是确保三极管能可靠导通和关断，这直接取决于基极驱动电流是否足够。常见的误区是直接用典型β值计算所需基极电流——这在饱和区是无效的-15。
与检测相关的关键参数：
hFE（直流电流增益） ：典型值在100~300之间，但实际使用中应以数据手册标注的最小增益β_min为准，因为同一批次的器件β离散性可达一倍以上-15。
V_BE（基极-发射极导通电压） ：硅管通常为0.6V~0.7V，低于此值时三极管处于截止区，基极电流Ib趋近于零-。
V_CE(sat)（饱和压降） ：三极管饱和导通时C-E之间的电压，通常在0.1V~0.3V，是判断开关状态是否正常的重要指标-15。
理解这些基础参数，将为后续的检测操作奠定扎实的理论基础。
三、核心检测方法
1. 三极管基础检测法（工控现场快速初筛）
在工厂流水线或维修现场，无需复杂仪器即可对三极管进行初步判断。基础检测法主要依靠目视检查和电阻挡位测量。
第一步：目视检查
查看管体是否有裂纹、烧焦、鼓包等明显损坏迹象。功率管因散热片安装不当导致的热应力断裂占比较高-40。
检查焊点是否有虚焊、脱焊，管脚是否氧化发黑。
第二步：万用表电阻挡测量PN结（针对无二极管档的模拟表）
将万用表拨至R×1k或R×100档。
测量基极与发射极之间的正向电阻（对NPN管，黑表笔接基极、红表笔接发射极），正常应在几百欧到几千欧之间；反向电阻应接近无穷大。
同理测量基极与集电极之间的正反向电阻。
若正向电阻过小（接近0Ω）则说明PN结击穿短路；若正反向均不通（无穷大）则说明PN结开路-20。
注意要点：模拟万用表的红黑表笔极性与数字万用表相反——模拟表的红表笔接电池负极，黑表笔接正极-。测量时需牢记这一点，否则极性判断会完全颠倒。
2. 万用表二极管档检测三极管方法（工控新手重点掌握）
数字万用表的二极管档是检测三极管最常用、最高效的工具。以下是完整的操作步骤：
模块一：判断基极并确定NPN/PNP类型
① 将数字万用表拨至二极管档（符号通常为“→+”）。
② 红表笔固定接触任意一个引脚，黑表笔依次接触另外两个引脚，观察读数。
③ 如果两次测量均显示0.5V~0.8V左右的导通压降，则红表笔所接的引脚就是基极（B） ，该三极管为NPN型-21。
④ 如果两次测量均显示“OL”或“1”（不导通），则交换表笔——黑表笔固定接触该引脚，红表笔测另外两个引脚。若此时两次均导通，则黑表笔所接的为基极，该三极管为PNP型-22。
模块二：区分集电极和发射极
找到基极并确定类型后，剩下的两个引脚需区分哪个是C极、哪个是E极。推荐使用人体电阻偏置法（更可靠）：
以NPN管为例：
① 红表笔接假设的集电极（C），黑表笔接假设的发射极（E），此时万用表应显示OL（不导通）。
② 用手指同时捏住基极（B）和红表笔所接的引脚（即假设的C极），人体电阻会提供微弱的基极电流，使三极管轻微导通。
③ 观察万用表读数，记下此时C-E间的压降值。
④ 交换红黑表笔位置（假设的C、E对调），重复上述步骤。
⑤ 压降值较小的那次测量中，红表笔所接的引脚就是真正的集电极（C） ，黑表笔接的是发射极（E）-22。
极简注释：这种方法利用了三极管的放大特性——在正确偏置下，C-E间呈现更低的导通电阻，对应的压降更小。
模块三：判断三极管好坏
完成上述步骤后，即可综合判断三极管状态：
正常：能找到基极，B-E结和B-C结正向压降均在0.5V~0.8V（硅管），C-E极间正反向均不导通（显示OL）。
短路/击穿：任意两个引脚之间压降为0V或接近0V，说明PN结已击穿短路-22。
开路：所有引脚组合测量均不导通，无法找到基极，说明内部PN结已开路-22。
性能衰减：能测量到基极但hFE值明显偏低（如小于标称值的50%），说明三极管已老化退化-40。
3. 工业专业仪器检测三极管方法（进阶精准检测）
对于工厂生产线批量检测、专业质检及高精度失效分析场景，仅靠万用表远不够。以下是行业通用的专业检测方法：
方法一：晶体管特性图示仪检测
晶体管特性图示仪可直观显示三极管的输入/输出特性曲线，是工厂质检和维修站的核心设备之一-34。
操作流程：
① 将三极管正确插入图示仪的测试插座（注意区分NPN/PNP及引脚顺序）。
② 设置扫描电压范围（一般V_CE从0V到额定电压的80%），基极电流步进（如每步10μA或50μA）。
③ 启动扫描，观察屏幕上的输出特性曲线族。
④ 正常管应显示一组近似平行的曲线，随I_B增加而均匀上移，饱和区（V_CE较低部分）曲线快速上升后趋于平坦。
⑤ 失效管表现为：曲线明显稀疏（放大倍数不足）、曲线交叉重叠（参数漂移）、无输出（开路）或近乎垂直的直线（击穿短路）。
行业核心判断指标：
放大倍数hFE应在数据手册标称范围内
饱和压降V_CE(sat)应在0.1V~0.3V（开关管）
反向漏电流ICBO应小于标称值（硅管通常为微安级）-34
方法二：半导体参数分析仪检测（实验室级精准）
半导体参数分析仪是器件建模、失效分析和工艺开发的尖端工具。以KEITHLEY 4200A-SCS为代表，可通过源测量单元（SMU）精准控制基极和集电极的偏置电压/电流，同步采集极间电流，计算各项直流参数-47。
适用于以下场景：
新品导入阶段的参数全检
失效三极管的深度分析（查找hFE衰减、漏电流增大等软故障的根本原因）
高可靠性要求的军工/医疗级三极管检测
批量检测技巧：在生产线使用配套的自动测试夹具，配合多通道SMU并行测试，可显著提升检测效率。单台设备即可覆盖从单器件到阵列的自动化电性参数表征-。
温馨提示：半导体参数分析仪价格较高（数十万元级别），普通维修人员和中小维修站无需配置。但对于元器件生产厂和大型制造企业的质检部门，这是保障产品质量的必要投入。
四、补充模块
1. 工业场景下不同类型三极管的检测重点
工业控制中常用的三极管类型多样，检测重点各不相同：
开关三极管（用于PLC输出、继电器驱动）：
检测重点：饱和压降V_CE(sat)和开关响应速度。饱和压降过大（>0.5V）说明三极管未进入深度饱和，需检查基极驱动电流是否充足-15。
用图示仪检查开关特性曲线，确保导通时V_CE足够低、截止时漏电流足够小。
功率三极管（用于电源转换、电机驱动）：
检测重点：热稳定性和安全工作区。功率管长期高温工作后hFE易衰减，需在模拟工作温度下测试参数漂移-39。
重点检查热阻参数和结温，确保散热设计合理。
高频三极管（用于通信设备、射频电路）：
检测重点：特征频率f_T和结电容。普通万用表无法检测高频特性，需用网络分析仪或专用射频测试系统。
达林顿三极管（用于高增益驱动场景）：
检测重点：复合后的整体放大倍数（通常可达数千倍），以及B-E结压降（约为两个PN结压降之和，约1.2V~1.4V）。
2. 工业三极管检测常见误区（避坑指南）
根据一线维修数据和行业经验，以下5个高频误区最易导致检测误判：
误区①：忽略环境温度对参数的影响
温度每升高1℃，硅管V_BE约下降2mV，β值变化约0.5%-40。在高温车间检测时，测量值会明显偏离常温标称值。若偏置电路未做温度补偿，集电极电流漂移可能达35%以上-40。建议：在常温（25℃±5℃）环境下检测，或获取器件在不同温度下的标定数据做对比。
误区②：用典型β值计算基极驱动电流
很多工程师在开关电路中使用公式I_B = I_C / β(typ)来设计基极电阻，结果导致三极管无法饱和导通，长期发热严重-15。正确做法：使用数据手册中的最小增益β_min，并乘以2~5倍的饱和安全系数-15。
误区③：忽略万用表表笔极性差异
如前所述，模拟表和数字表在二极管档的极性输出不同，混用会导致NPN/PNP误判。建议固定使用一种仪表进行检测，或用已知好管验证后再测。
误区④：未检测hFE衰减就判断为正常
三极管长期使用后hFE可能下降15%-25%，但万用表的导通测试仍显示“正常”-40。这种性能退化会导致放大电路增益不足、开关电路驱动能力下降。建议：用带hFE插孔的万用表或专用测试仪定期检测放大倍数。
误区⑤：在线测量直接下结论
在电路板上直接测量三极管，因并联电阻、电容等元件的干扰，测量值往往失真。建议：将三极管从电路板上拆下后再进行检测，确保测量结果准确可靠。
3. 工业三极管失效典型案例（实操参考）
案例一：PLC输出模块电磁阀驱动三极管过热烧毁
故障现象：某自动化生产线PLC输出模块控制电磁阀时，三极管频繁发热烧毁，更换后几小时内再次损坏。
检测过程：
拆下故障三极管，用万用表二极管档测量B-E结和B-C结，正向压降正常，但C-E极间已呈低阻状态（约几十Ω），判断为击穿短路。
检查外围电路发现，基极限流电阻为47kΩ，计算实际基极电流仅为约0.09mA。
电磁阀线圈工作电流约100mA，若三极管β_min=50，需基极电流至少I_B > 100mA / 50 × 2 = 4mA。实际驱动不足1/40，导致三极管长期工作在线性区，V_CE高达数伏，功耗约0.3W以上，远超其散热能力。
解决方法：将基极限流电阻更换为1kΩ，确保基极电流达到5mA以上，使三极管进入深度饱和区。更换后设备连续运行3个月无故障。
案例二：工业控制器中三极管hFE衰减导致输出信号异常
故障现象：一台已运行5年的工业控制器，输出驱动信号幅度逐渐减小，最终无法驱动外部负载。
检测过程：
用万用表二极管档测试三极管各PN结，正反向压降均正常，初步判断“管子良好”。
用带hFE插孔的万用表测量放大倍数，标称值应为200，实测仅45。
进一步用图示仪测试输出特性曲线，发现曲线族明显稀疏，且饱和区V_CE偏高。
解决方法：更换同型号新三极管，输出信号恢复至正常幅度。分析原因为长期高温工作导致PN结载流子复合率上升，hFE自然衰减-40。
五、结尾
1. 三极管检测核心（工控高效排查策略）
综合前文，推荐按以下分层检测策略快速排查三极管故障：
第一层（初筛——1分钟内完成）
万用表二极管档快速测试：是否能找到基极？B-E和B-C正向压降是否在0.5V~0.8V？C-E是否不导通？任意两项异常即可判断为硬故障（短路/开路）。
第二层（深入判断——5分钟内完成）
区分C、E极，用人体电阻偏置法验证放大能力；用hFE插孔测量放大倍数，与标称值对比是否明显偏低。
第三层（专业诊断——使用专业设备）
如怀疑性能退化或需批量检测，使用晶体管特性图示仪或半导体参数分析仪获取完整特性曲线和精准参数。
核心口诀：一测PN结、二辨C与E、三查hFE、四看温漂。
2. 三极管检测价值延伸（工控维护与采购建议）
日常维护技巧：
定期（建议每6~12个月）对关键电路中的三极管进行hFE抽检测试，及早发现性能衰减趋势。
检查设备散热条件，确保三极管工作在推荐温度范围内。功率管应定期清理散热片积尘，检查导热硅脂是否干涸。
注意电路板的防潮防尘，湿度和粉尘堆积会增大漏电流，加速三极管老化-39。
采购与选型建议：
工业控制场景建议优先选择车规级三极管，AEC-Q101认证产品在工作温度范围、使用寿命、振动冲击等指标上更为严苛-。
选型时根据数据手册的最小增益β_min而非典型值设计偏置电路，并预留30%-50%的电流余量-。
高压电路中重点关注漏电流和热稳定性；开关电路中重点关注饱和压降和开关速度-39。
校准建议：检测仪器（万用表、图示仪等）应每年送计量校准，确保测量数据的准确性。对于半导体参数分析仪等高精度设备，按厂家要求定期进行系统校准。
