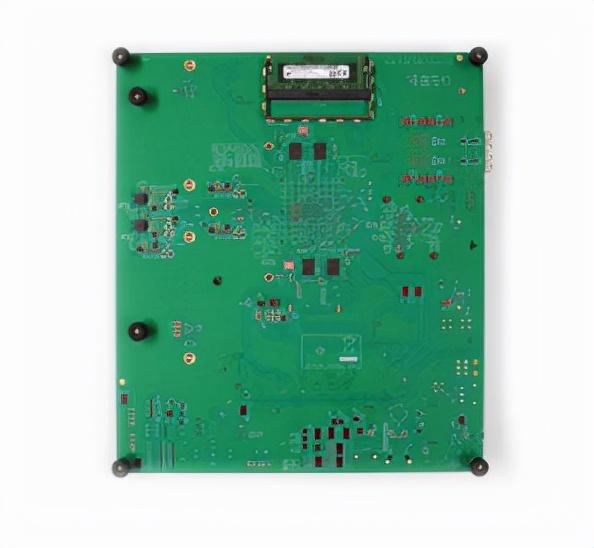

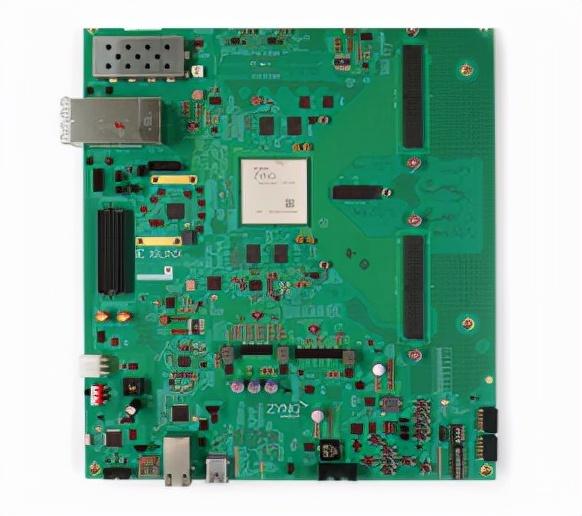

Zynq UltraScale+ RFSoC ZCU216 评估套件

Zynq® UltraScale+™ RFSoC ZCU216 评估套件配备业界唯一单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。

ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。

除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：

5G 6GHz 以下海量 MIMO 无线电

5G mmWave 中频 (IF) 收发器

固定无线接入

数字相控阵雷达

地面卫星通信

频谱分析仪

高速 RF 测试仪

主要特性

提供参考设计及插件卡，可快速实现评估和原型设计

集成型 RF 设计实例

面向快速回路测试的 XM650 16T16R N79 频段回路插件卡

支持深度性能测量的 XM655 16T16R 分支插件卡

用于内（高达 1.2GHz）外部（高达 10GHz）参考时钟的 CLK104 RF 时钟插件卡

面向广泛应用开发的基础板载特性

DDR4 DIMM — 4GB、64 位、2,666MT/s、连接至可编程逻辑 (PL)

DDR4 SODIMM — 4GB、64 位、2,400MT/s、连接至处理系统 (PS)

I/O 扩展选项 — FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接

高速 I/O — 2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块

交付周期: 10 周

https://www.rfz1.com/news_view.aspx?TypeId=28&Id=1787&Fid=t2:28:2

RF充电不同于线圈接触无线充电，这家公司要将它商用了

基于谐振线圈的无线充电已经推广好几年了，这种需要线圈接触的无线充电，由于充电时充电板和被充电的产品的接触面不能分离，所以并不让很多人觉得方便实用。直接插上（连到插座或是移动电源）线充电，在智能手机快没电的时候，远比基于谐振线圈的接触式无线充电要实用得多。

很多人都在想不接触的方式会不会更好？那是当然的。现在的AirFuel将A4WP和PMA两大无线充电阵营合并后，还将RF无线充电收入阵营。RF充电是电磁感应式无线充电，可以实现距离较远的无线充电。在2014年，EETimes就报道过一家做RF无线充电的公司Energous。当年这家公司就希望长距离的无接触式充电功率最高做到10 W。这家公司的WattUp平台，在2.4GHz-2.5GHz，以及5.7GHz-5.8GHz频段，来利用无线电波充电。并且Energous希望能够一次最多充电24个设备。在RF充电推广了两年后，Dialog推出了支持WattUp平台（接收器和发射器）芯片已经开发并上市。

Energous作为WattUp技术的独家供应商，Dialog是目前为WattUp提供芯片和开发工具供应商。在上周Dialog深圳充电日活动上，Dialog宣布其DA4100、DA2200和DA2100作为“RF to DC”的转换IC、评估套件和充电APP已经上市。

图：Dialog公司发展和战略高级副总裁，兼新兴产品业务部总经理 Mark Tyndall在深圳媒体见面会上介绍RF无线充电技术

Dialog公司发展和战略高级副总裁，兼新兴产品业务部总经理Mark Tyndall向电子工程专辑记者表示：“基于RF（天线）的无线充电技术实现了真正的远距离空间自由度。它采用低PCB天线替代昂贵的线圈，可以实现更小更薄的外形，方案可集成到更小的产品中。最重要的是，它可以从距离接触变成远距离、并且是对用户安全的方式向多个设计进行充电。”据Mark Tyndall介绍，中场充电最远可达到0.9米，远场RF充电最远可达4.5米。

在业界最关心的远距离充电功率上，Mark Tyndall解释说，“如果是计算从发射器到接收器之间的效率，这个问题有比较多的变量。取决于发射多少功率，发射器和接收器之间距离是多长，接收端有多少个天线。所以这种变量一变的话，可能就是牵一发而变全身了。但如果只看RF输入到DC输出的效率，功率如果是24 dBm，也就是大概250毫瓦，效率大概54%。如果功率是27 dBm，500毫瓦，效率是48%。”

其实也好理解，打个比方就像太阳能充电，如果太阳能面板足够大，那电能转换的功率肯定要成比例增大。但是我们必须要考虑到产品的尺寸、成本和发射功率。高通推出的为电动汽车无线充电的距离约在20厘米。这种中场距离无线充电能够为电动汽车电池充电，也是跟发射功率和接收RF电波的面积有关。

因此，在谈中场距离或是远场距离的应用场景时，Mark认为短时间肯定不适合在智能手机上使用。智能手机的尺寸决定了接收的天线不能太大，同时智能手机需要更快速的充电。

图：现场展示的正在利用RF充电的遥控器

“RF充电我觉得更可能会在电视遥控器、游戏机手柄这样的产品上最先应用。因为这类产品的充电距离会在4.5米以内，并且它可以在用户使用或是没有使用时，自动充电。”这确实是一个很好的应用场景，以后游戏手柄不需要换电池，也不需要连接电线。据说游戏机巨头已经在设计这样的产品了。

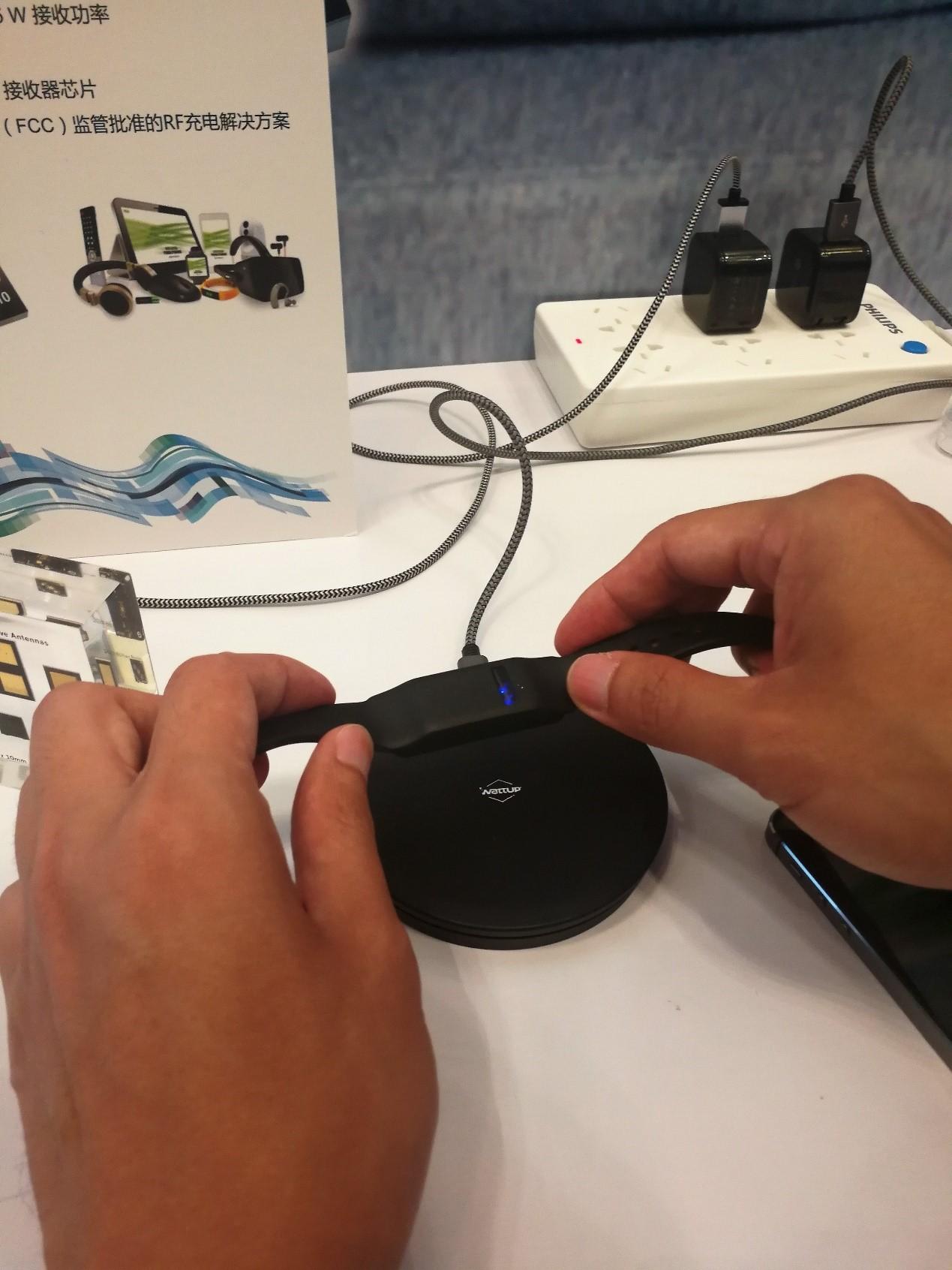

图：Dialog工作人员在演示，离开充电线圈底座也可以充电的手环

此外，他也认为，随着物联网、可穿戴产品市场也是有机会应用RF无线充电。

Energous公司会将Dialog的芯片设计到到各种产品中。2017年CES上Energous已经公布了多个客户。中国公司如果对此基于RF充电的WattUp充电感兴趣，估计只能跟Energous去谈合作了。
