高精度镀膜——RF离子源

国泰真空全自主研发几年时间

设计出GTRF-17和GTRF-23两款大功率RF离子源，

提供高质量薄膜和稳定的工艺操作。

打破了国外市场对国产镀膜行业的技术封锁，同时也激励了国内的同行制造业。

RF离子源-首先使用13.56MHz高频信号激励电离子体，

产生等离子体，然后分别抽出离子、电子，

让其在空间内中和形成等离子体的高能离子源。

主要运用于高度控制的光学镀膜的离子束辅助沉积或离子束沉积

国泰真空设计制造的RF离子源利用多层立体栅网确保离子束方向性，支持离子束流和能量分别独立控制。

具有工作时间长，能量高，均匀区大，污染小等优点。

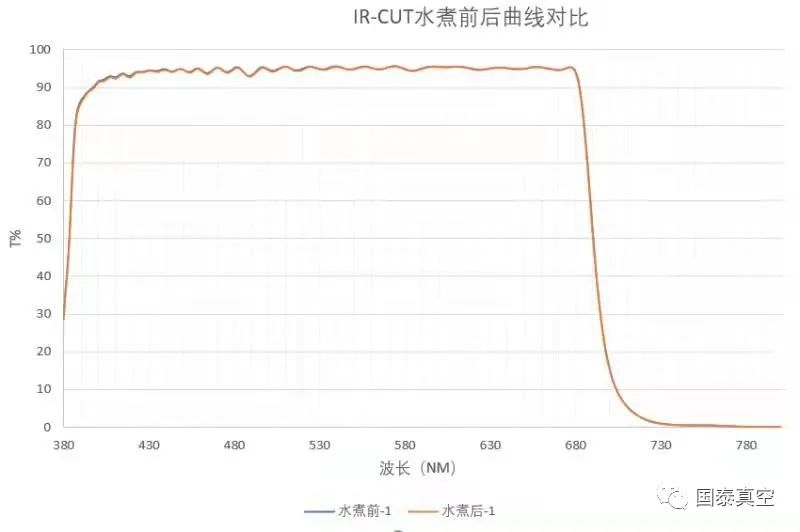

水煮15分钟，曲线无基本变化;镜片粘拉后未发现膜掉情况

射频离子源通过改进能量和电流的均匀度，

提高了膜层的堆积密度和材料的氧化度。

抑制温度漂移、波长漂移以及解决了膜层牢固度和膜料折射率等问题。

适用于半导体、航天、光通讯、医疗、传感器等多个高端镀膜应用。

射频离子源工艺指标对比：中空阴极中和器 VS RFC射频中和器

背景： 对比中空阴极中和器和RFC射频中和器两大射频离子源中和器统一工艺下的输出差异

结论：博顿光电射频离子源配备HO中空阴极中和器和RFC射频中和器，工艺验证数据结果显示，差异不大。

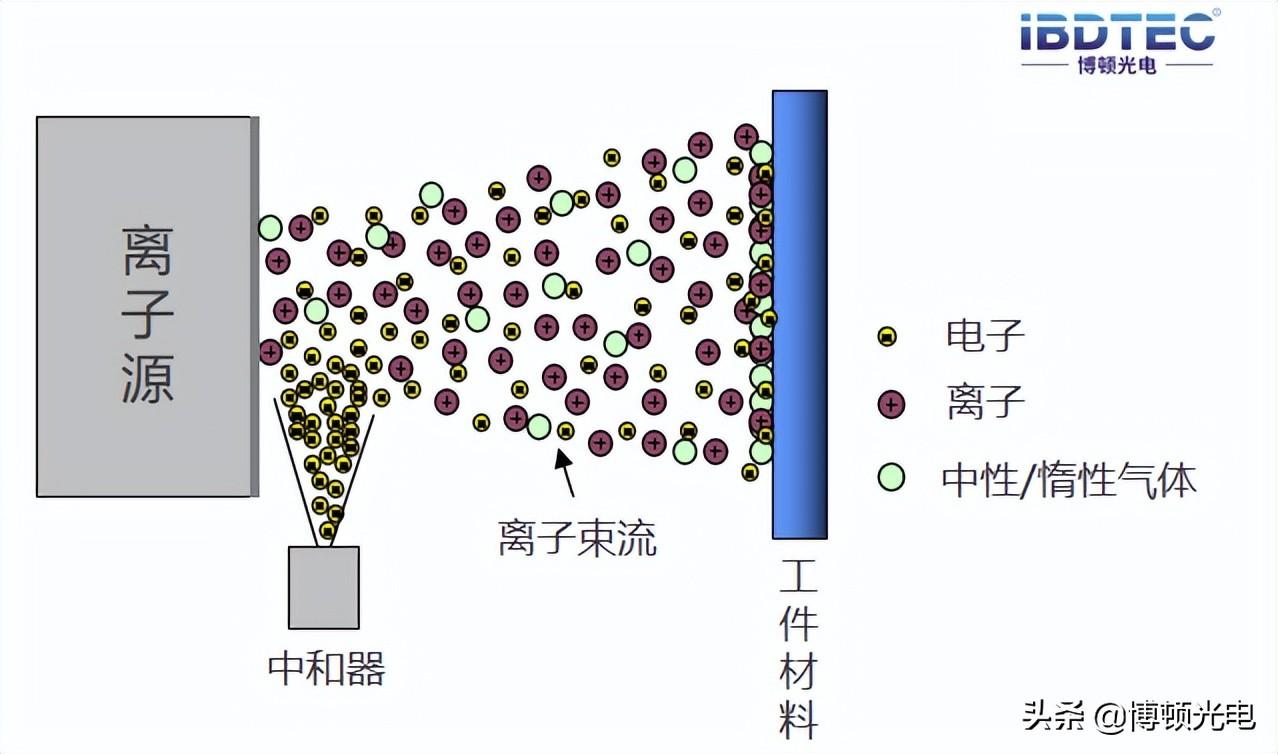

离子源中和器的作用是在真空状态下产生“电子云”，并将电子束发射到离子源外层合适的位置，为离子源引出的离子提供电荷平衡，形成中性粒子。

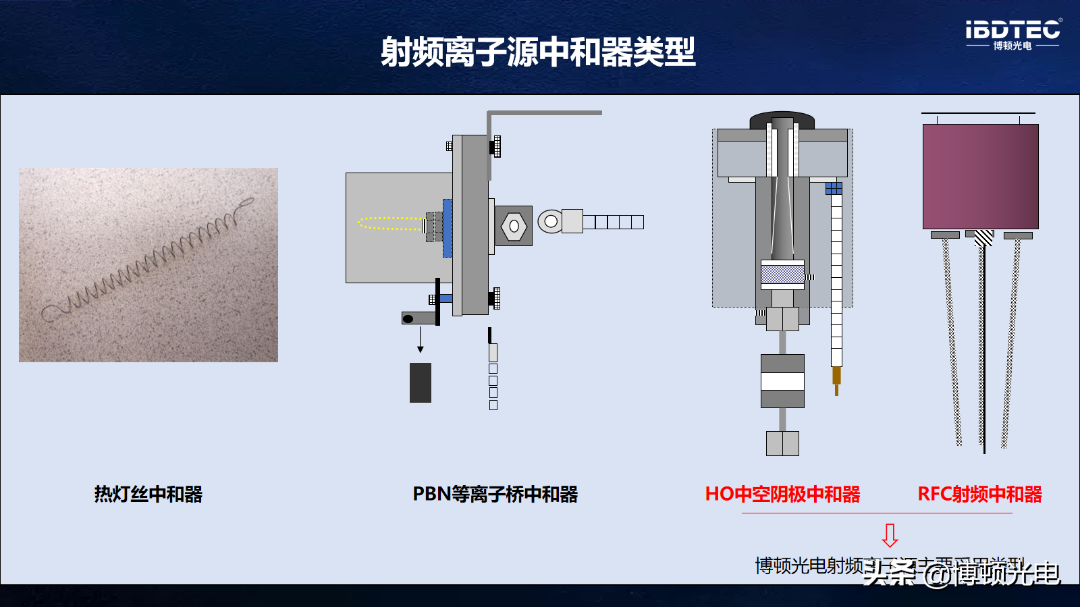

射频离子源中和器按照工作方式，可以分为热灯丝中和器、PBN等离子桥中和器、HO中空阴极中和器和RFC射频中和器等多种；博顿光电射频离子源主要采用HO中空阴极中和器和RFC射频中和器两种 。

下面是博顿光电HO中空阴极中和器 和RFC射频中和器射频离子源 的工艺结果指标对比 。为了数据更具可比较性，同一工艺过程中刻意让膜层呈现一定比例吸收。

01

同一条件下不同中和器对比

为保证验证的真实可靠性，将采取两组不同电压的参数对两款中和器进行验证。

验证1：统一小功率条件

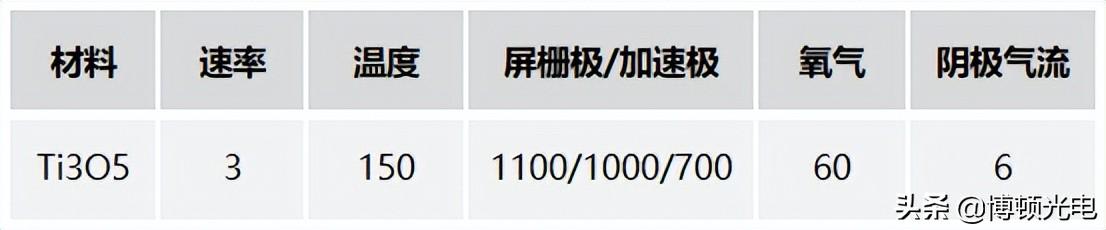

工艺参数 ⇩

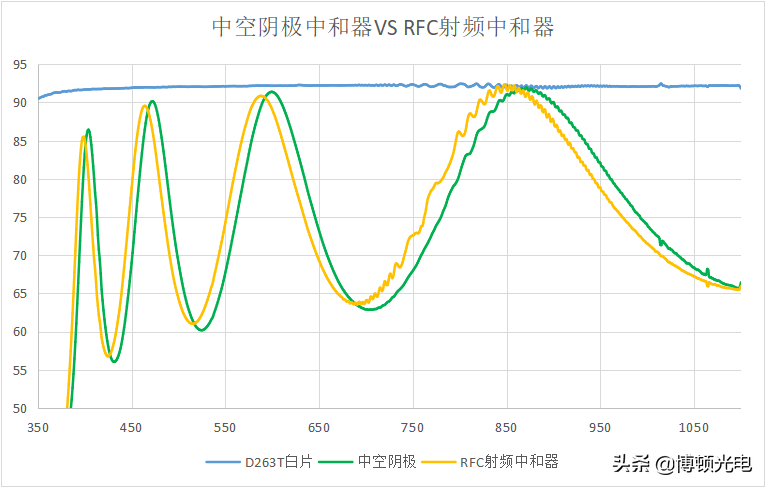

两款中和器测试结果 ⇩

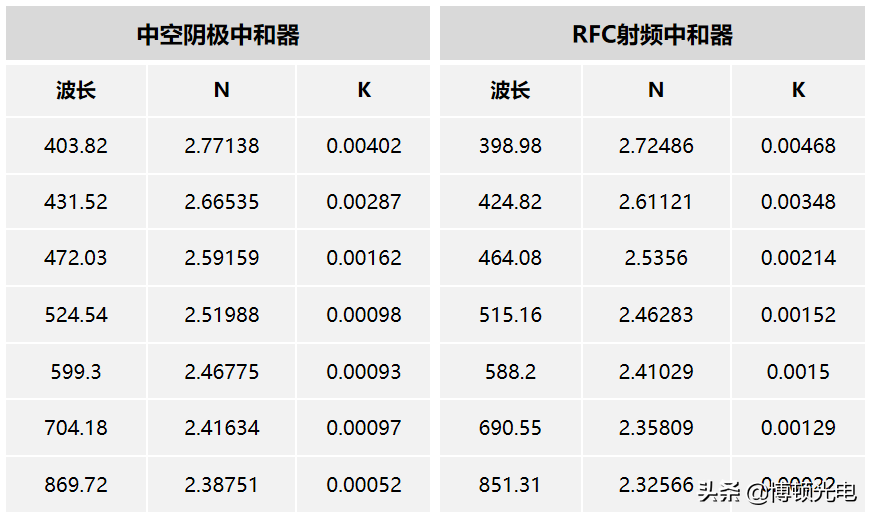

算出材料NK值 ⇩

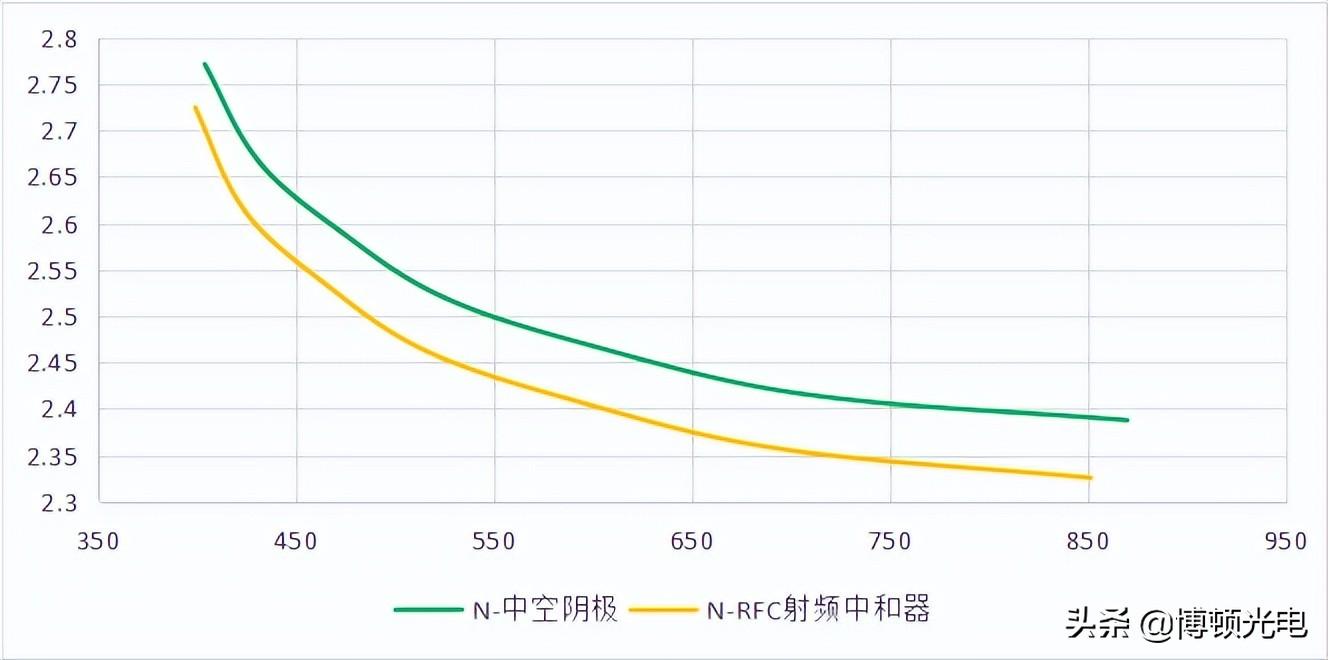

图表对比--N值 ⇩

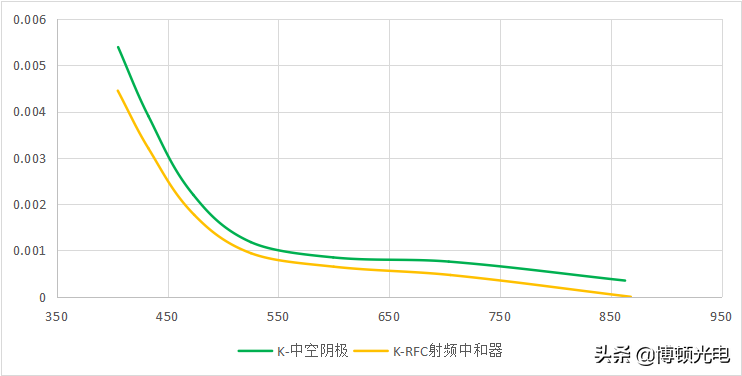

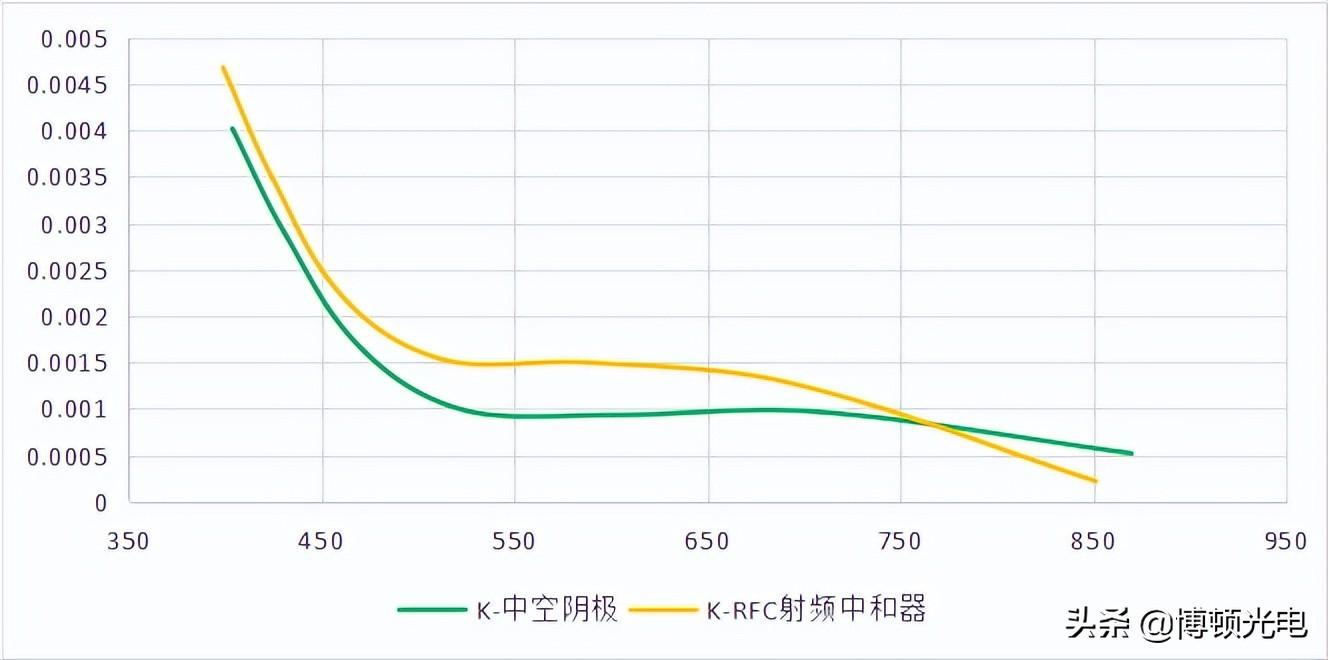

图表对比--K值 ⇩

小结：

从上述可看出，中空阴极中和器和RFC射频中和器的N、K值整体差异不大 ，工艺结果指标差异不大。

以500左右的波段为例，

折射率N值方面：中空阴极中和器比RFC射频中和器大0.2746；

材料吸收K值方面：中空阴极中和器比RFC射频中和器大0.00024。

验证2：统一加大功率条件

工艺参数 ⇩

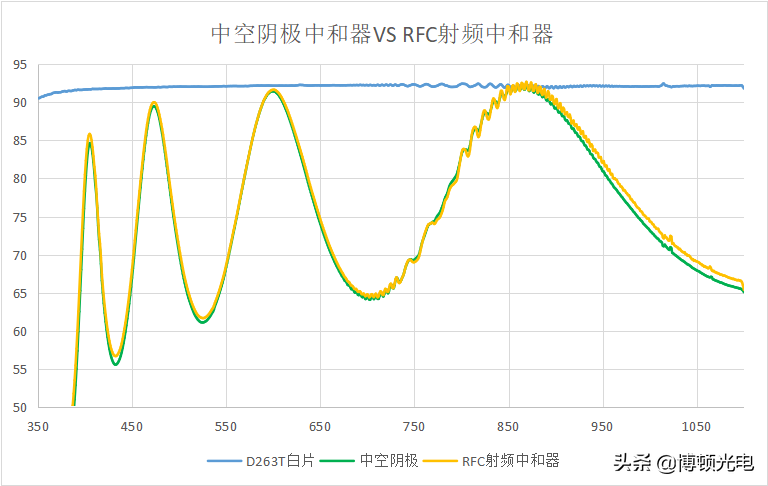

两款中和器测试结果 ⇩

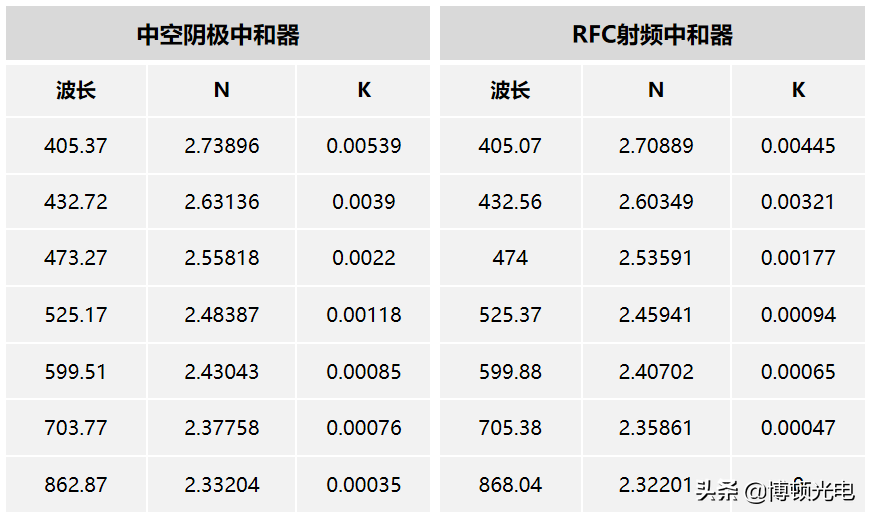

算出材料NK值 ⇩

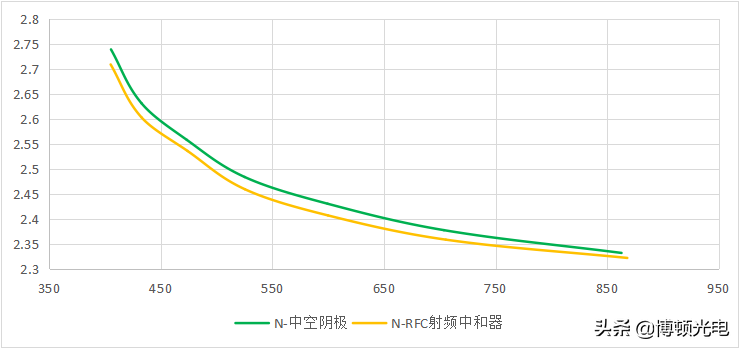

图表对比--N值 ⇩

图表对比--K值 ⇩

小结：

折射率N值方面：中空阴极中和器比RFC射频中和器大，与小功率的一样（以500左右的波段为例，差异值为0.05705）；

材料吸收K值方面：中空阴极中和器比RFC射频中和器小（以500左右的波段为例，差异值为0.00054）。

02

总结

两款中和器NK值对比

两款中和器材料吸收随着波长的递增吸收逐渐减小，1100V1000mA的功率RFC射频中和器的吸收小一点，800V800mA的功率中空阴极中和器的吸收小一点。

从工艺试验中心严谨的试验和众多典型客户现场的实际反馈来看，总体来说，博顿RISE射频离子源在中空阴极中和器和RFC射频中和器这类中和器匹配下的工艺结果指标差异不大！ 针对不同的使用场景，客户可参照以上试验和案例数据，做出适当的配置选型，放心大胆应用。
