射频限幅器知多少？

在整个射频和微波行业的电路应用中，射频限幅器起到保护接收器，从而保护可能在电路内部经历高峰值电压和电流瞬变的关键电路元件。今天我们就来简单了解一下射频限幅器。

射频限幅器，顾名思义，就是起限幅的作用。一般用在接收机的前端，保护接收机。这样，即使接收端有大功率信号，也不会造成接收机的损坏。

因此射频限幅器一般放置在接收器的低噪声放大器之前，或在整个电路内。另外，射频限幅器通常放置在开关组件、功率分配器/组合器、检波器和混频器前面。由于射频限幅器可以封装在表面贴装、模具、带状线、同轴或基于波导的封装中，射频限幅器可以放置在整个电路中。此外，限幅器通常也集成到其他电路组件中，如探测器，放大器和混频器。

但是，要注意的是，射频限幅器是通过反射功率来达到限幅的作用，所以使用过程中，要保证被反射的功率不会对损坏源端。

一个合格的限幅器，需具备以下特性：

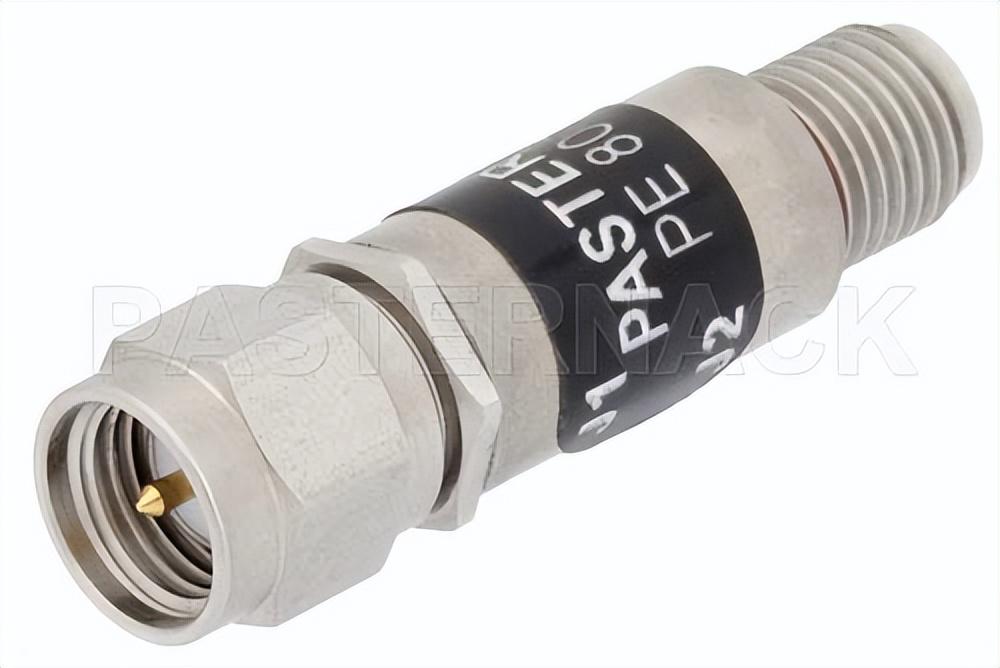

Pasternack 射频限幅器属于宽带无源器件，其用于保护接收器和射频元器件，也可以用于功率调整场合。微波和射频限幅器的功率调整门限为+9dBm，最大输入功率为1W CW。

射频限幅器包括两种基本类型

1）PIN-PIN二极管限幅器

2）PIN-Schottky二极管限幅器

射频限幅器可与SMA连接器匹配。我们的宽带射频限幅器的频率范围从500MHz到18GHz，取决于产品的类型与型号，插入损耗极低，最大为2.5dB，符合RoHS 与REACH规范。

射频限幅器的概述

射频限幅器是一种双端口可变衰减设备，主要用于电路保护和信号功率限制。射频限幅器的基本功能是，当暴露于高于某个阈值的信号功率时，限幅器衰减会增强，以确保限幅器输出端的信号功率电平不会超过某个阈值。射频限幅器可用于各种应用和使用情况，因此具有多种可用的功率电平和样式，如宽带高功率同轴射频限幅剂。

射频限幅器最常见的用途是在低噪声放大器（LNA）的输入端。由于LNA需要放大非常弱的信号，它们很容易被意外的高功率信号尖峰或杂散信号损坏。因此，在天线和LNA之间设置射频限幅器有助于确保LNA在高信号瞬变期间不会损坏。然而，以这种方式使用射频限幅器会导致射频接收器的脱敏，因为射频限幅器会衰减通过设备的所有信号。

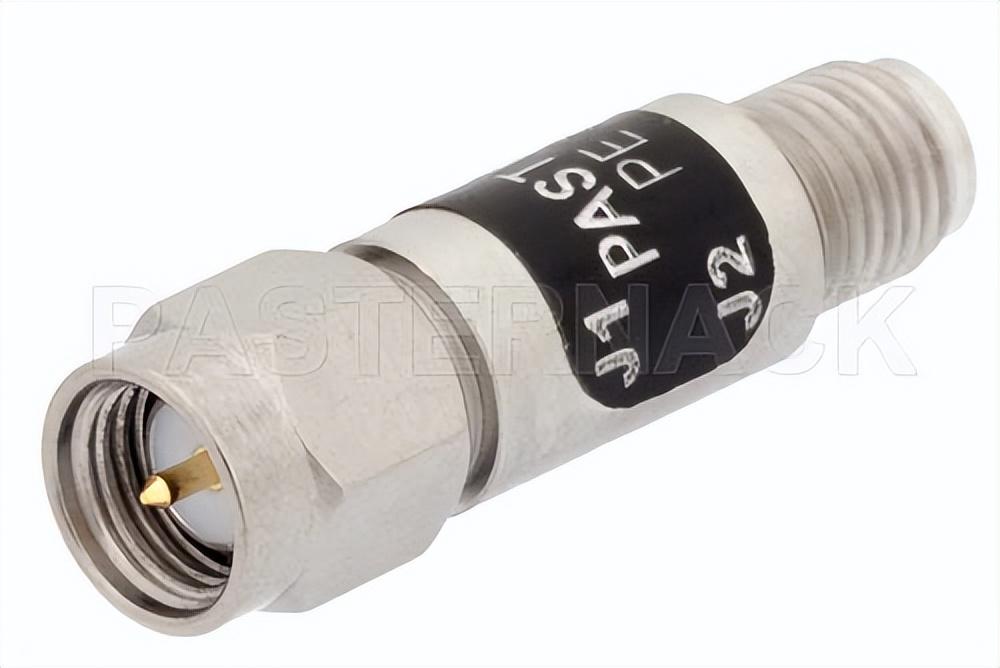

高功率限幅器，6 GHz~18 GHz，峰值功率 100W，恢复时间 12 ns，平坦泄漏电平 15 dBm，SMA

由于射频限幅器将多余的入射功率作为热量耗散，使用过程中温度会升高，强烈建议使用被动/主动冷却措施，如散热器，以避免过热条件。射频限幅器可以是端接/吸收或反射类型。通过反射类型，多余的入射信号能量被反射而不是被吸收。射频限幅器的另一个注意事项是，它们不是互惠设备，并且有指定的输入和输出。

射频限幅器关键电气规范性能参数

在为应用指定射频限幅器时，重要特性是要注意平坦泄漏和尖峰泄漏。平坦泄漏是指连续波（CW）泄漏特性，其中尖峰泄漏是指短暂的瞬态泄漏事件，如脉冲或尖峰。由于许多射频限幅器是使用二极管（通常是PIN二极管）构建的，因此在正确设计或指定射频限幅器时，需要考虑非线性响应以及受保护电路的特性。
