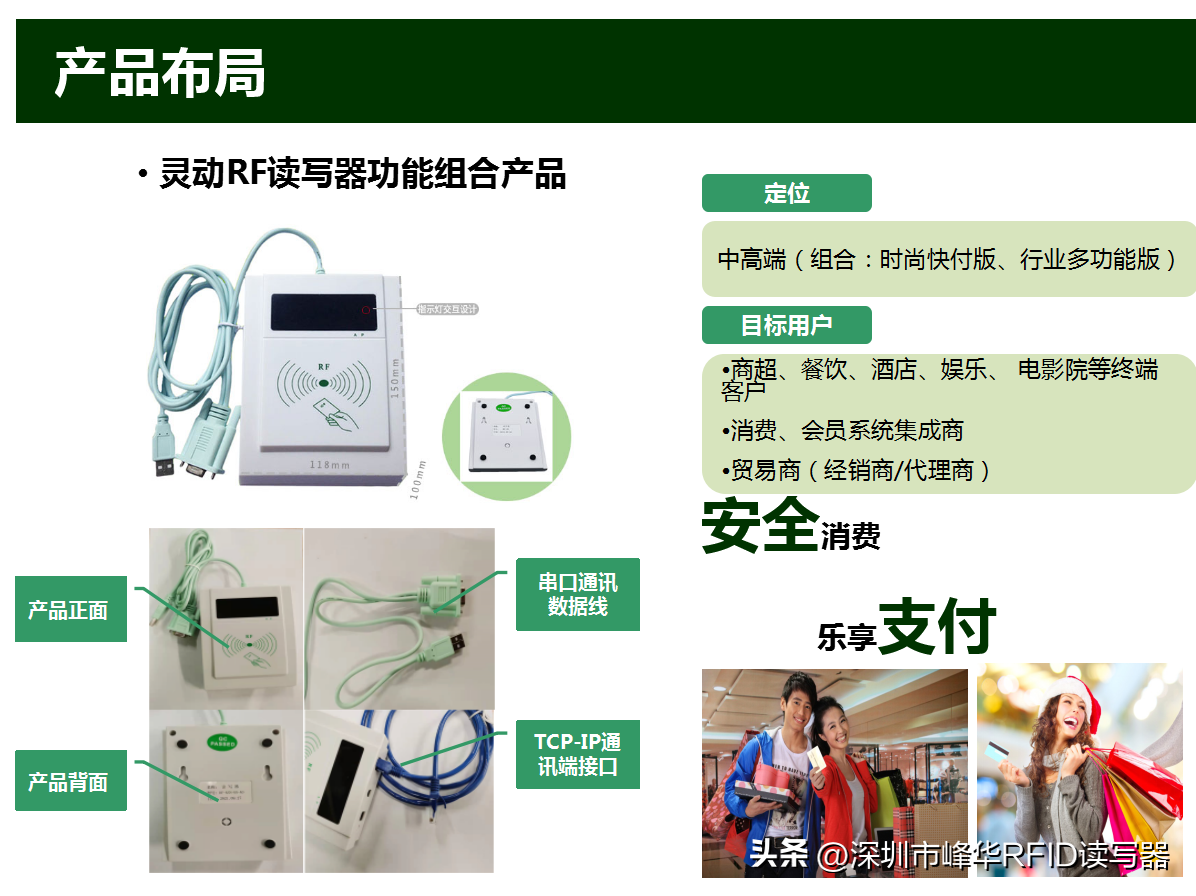

RF 型读写器简介

1.1 概述 RF 型 非接触式智能 IC 卡 读 写 器 ， 支 持 非 接 触 式 频 率 13.56MHZ ，符合 ISO14443A/B,ISO15693 标准。带 LED 8 位数字显示，也可根据需求选择带 LCD 显示。带峰 鸣器，为用户清楚地提供读写器和应用程序的状态指示。可支持多种接口联机方式：USB 接 口/串口 RS232/TTL 电平/485/TCP-IP 以及 PC/SC 和 USB 无驱即插即用方式。

为了提高安全 系数，也可选择智能 IC 读写设备中配置符合 ISO7816-3,GSM 11.11 标准的 SAM 卡，最多支 持 2 个。同时设备随机附送的光盘提供各种开发平台下的驱动开发包及开发例程，附带的演 示程序实现访问射频卡的全部功能，并带有自动测卡操作。

RF 非接触式智能 IC 卡读写设备广泛应用于个人身份安全认证、访问控制、考勤门禁系 统、停车场、一卡通饭堂系统，物流以及供应链管理等领域。

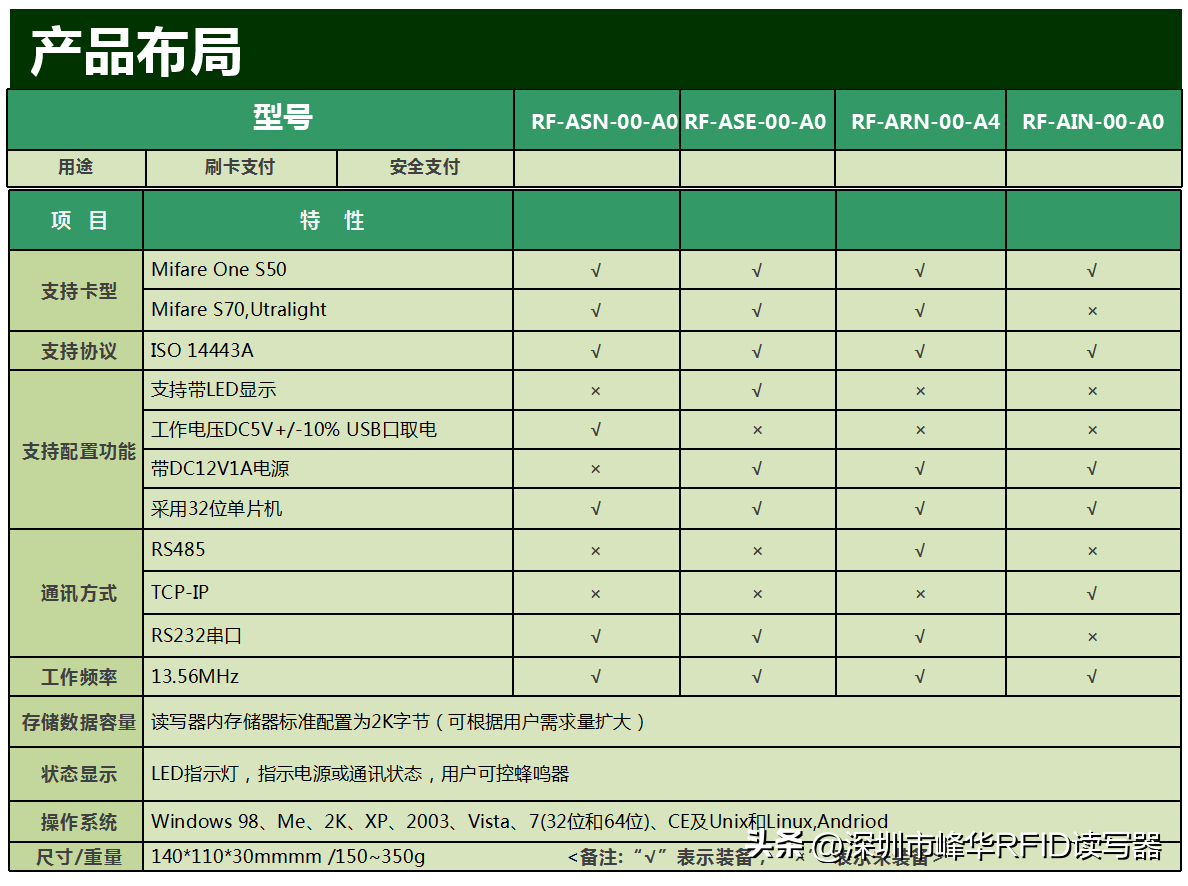

1.2 特性  支持卡型：读写符合 ISO14443TYPEA/B、ISO15693 标准的非接触卡/MIFARE 系列卡 /ICODE2/AT020 以及市场上常见的接触式逻辑加密 IC 卡  安全发卡：可增加 2 个符合 GSM 11.11 的 Sam 卡的卡座

 与计算机接口：USB/ RS232/TTL 电平/485/TCP-IP 以及 PC/SC 和 USB（即插即用）  天线：内置天线  外壳材料：ABS 塑料外壳  工作频率：13.56MHz  工作电压：DC5V ± 10%  卡与机具通讯速度：106Kbit  工作温度：-20℃～60℃

 所遵循的标准：ISO14443A/B ISO 15693  二次开发语言：支持多种开发语言，提供相应的例程（详见“1.5 软件”）  操作系统：Windows 98 、 Me 、 2K 、 XP 、 2003、Vista 及 Unix 和 Linux  存储数据容量：读写器内存储器标准配置为 2K 字节（可根据用户需求量扩大）  状态显示：用户可控蜂鸣器  外型尺寸：长×宽×高：123*95*27 mm

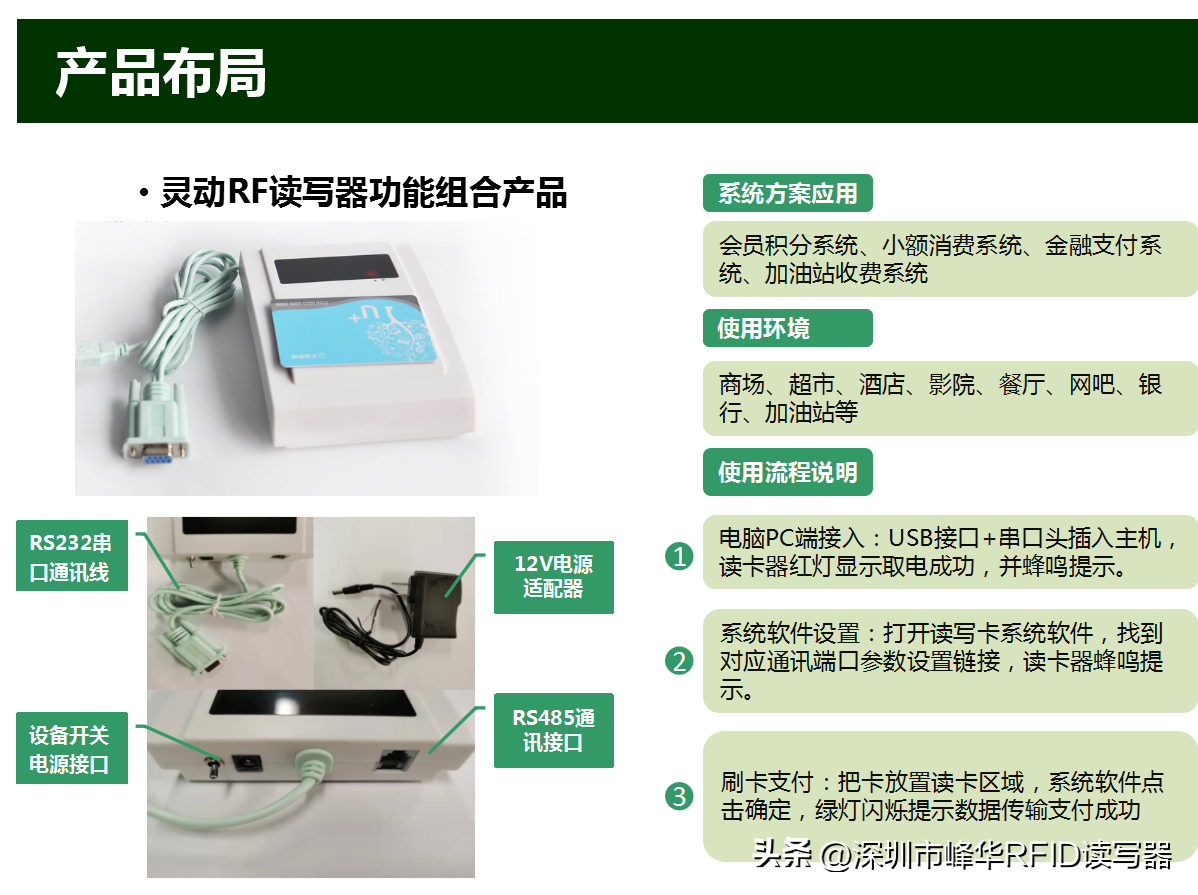

1.3 设备接口 通讯接口 内置天线 DC 电源 RF 卡

1.4 读写器装箱清单 包装盒内配有：读写器，通讯线，电源，驱动盘，保修卡

1.5 软件 读写器软件包括：演示程序、函数库和应用范例 a. 演示程序 RF.exe b. 函数库 Win32-dll 目录下 c. 应用范例 EXAMPLES 目录下提供各种开发平台的应用范例，包括 VB、DELPHI、VC、C#、JAVA 等。

1.6 典型应用 电子护照/ 网上银行和网上购物/ 网络访问和门禁系统/ 数字签名/ 客户积分优惠计划/ 储值/ 身份认证/ 电子票务/ 停车场收费系统/ 会员消费/考勤/ 自动贩卖机

西门子S7-1200PLC通过RF120C，实现与RFID的通信

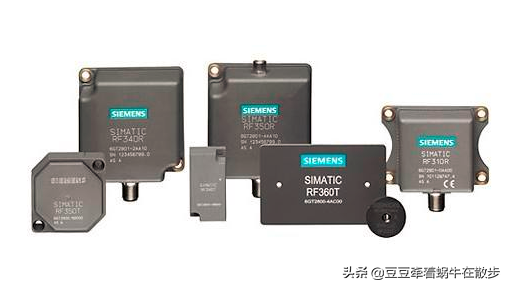

西门子SIMATIC RF300产品，是西门子专为工业现场的生产和物流行业的信息控制而特殊设计的无线识别系统。其具有模块化，设计紧凑等特点，特别适合安装条件有限的小型系统中，并且具备超强的抗干扰性和极高的性价比。

使用RF120C通信模块，西门子S7-1200PLC可以实现与西门子RFID的通信。通过 RF120C 通信模块只能操作一个带 RS-422 接口的阅读器或代码阅读设备。一个 SIMATIC S7-1200 最多可同时运行三个 RF120C 模块。

一、任务说明

在博途V15环境下，西门子1200PLC 1215C通过RF120C通信模块，实现与RFID的通信。在设备中添加RF120C模块，设置相关通信参数，使用工艺组态的方式完成Ident设备的配置。西门子1200PLC通过RF120C完成RFID的复位、写入数据和读取数据的功能。

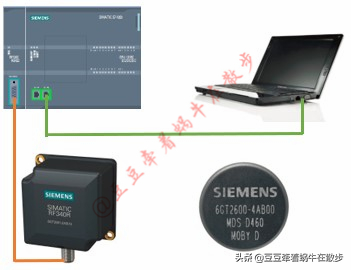

相关硬件：读写器RF340R、电子标签WDS D460 、RF120C通信模块、S7-1200 1215C CPU、安装有博途V15软件的计算机、通信线等。

二、硬件配置

1、 打开博途V15软件，创建新项目，添加S7-1200 1215C CPU并设置相关参数。

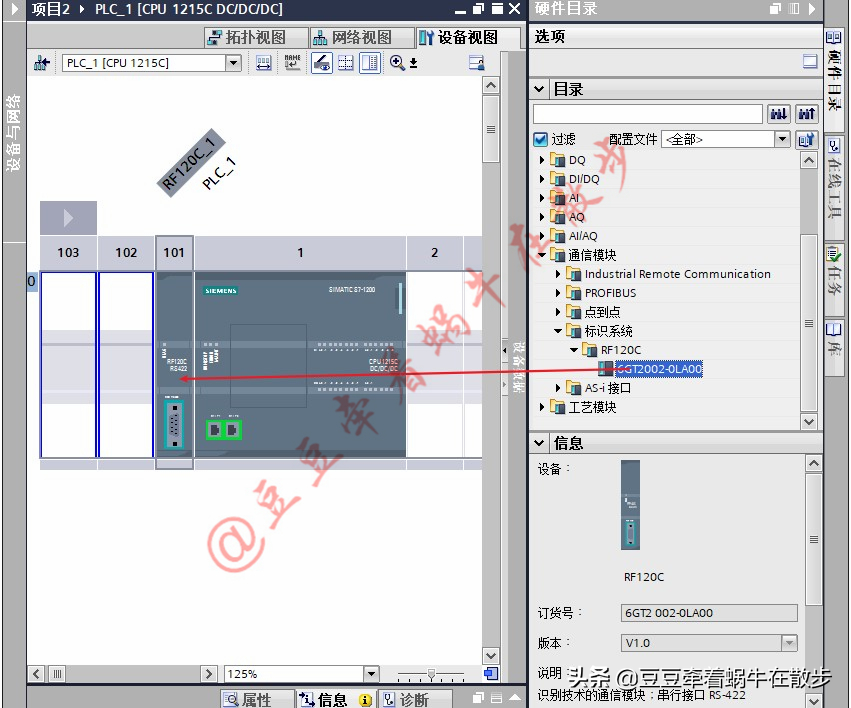

2、 RF120C硬件配置。在“设备视图”下，依次点击“硬件目录”、“通信模块”、“标识系统”、“RF120C”。找到RF120C通信模块，双击RF120C或者拖拽到导轨上。

3、 设置RF120C的通信参数。Ident设备/系统选择：使用FB/光学阅读器获取的参数。其它参数默认。

三、添加Ident工艺对象

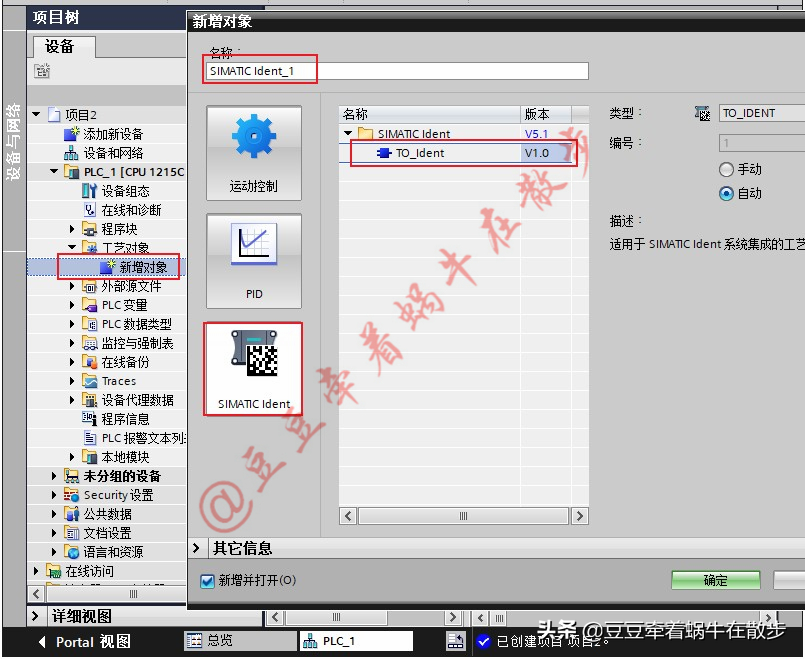

1、 项目树中依次找到工艺对象目录，双击“新增对象”，选择“SIMATIC Ident”，选中“TO_Ident”，输入对象名称，点击“确定”。注意SIMATIC Ident 版本在5.1及以上。

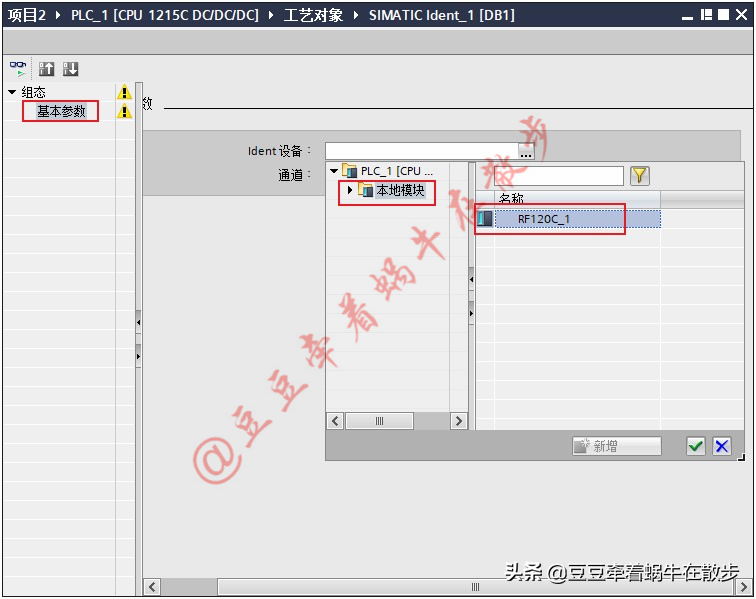

2、 工艺对象参数设置。选中“基本参数”，在右侧的窗口中选择组态的Ident设备，双击确认。

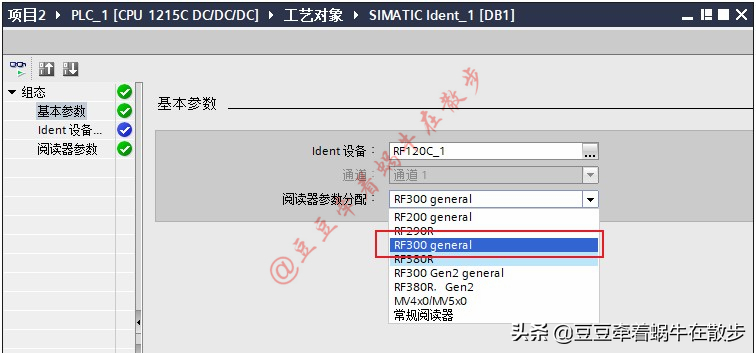

3、 阅读器参数分配选择使用的读写器类型，这里选择“RF300 general”

4、 其它参数默认即可

四、PLC编程

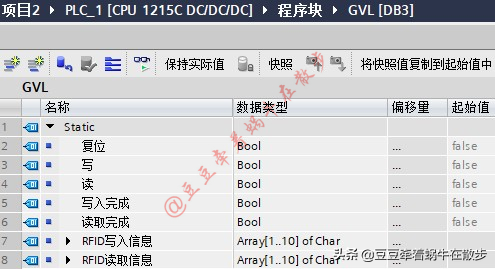

1、 创建全局数据块，添加全局变量。

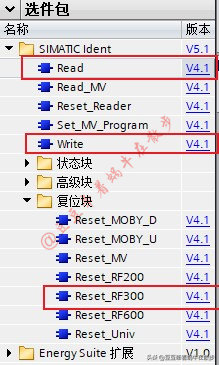

2、 新建函数块，在指令中找到RFID相关的指令，主要使用三个指令复位指令Reset_RF300、写入指令Write和读取指令Read。

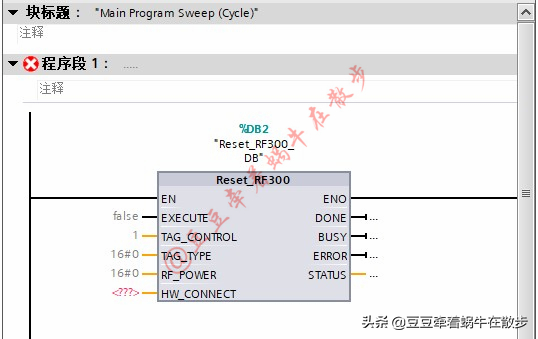

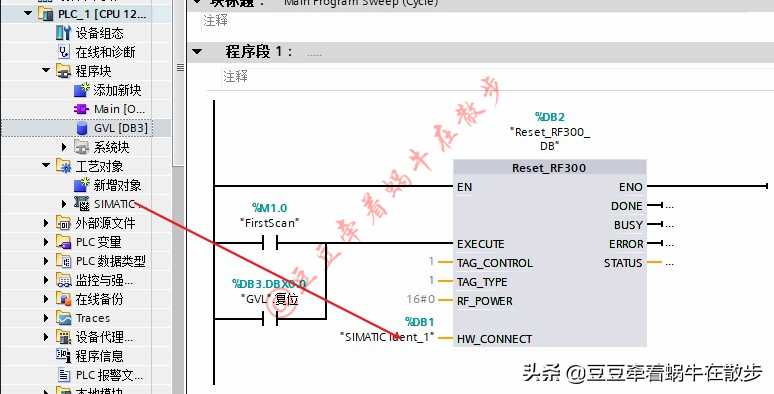

3、 添加复位指令Reset_RD300。拖拽或者双击Reset_RF300指令，分配背景数据块。

4、 分配输入输出参数

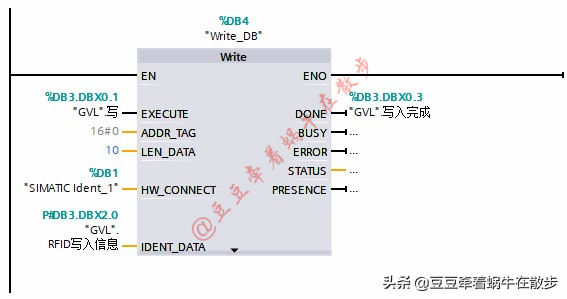

5、 添加写入数据指令Write，并分配变量。数据长度设置为10。

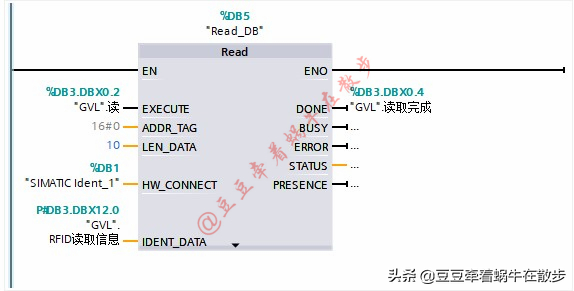

6、 添加写入数据指令Read，并分配变量。

五、运行测试

编译项目，没有错误后，下载到PLC中，将电子标签放置到RF340R读写器上。

1、 电子标签检测信号为1时，才能执行读写的功能。

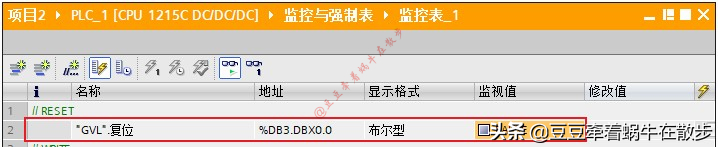

2、 首先复位RFID读写器，将“GVL.读”变量置位，读写器变成绿色常亮时表示复位完成，复位“GVL.读”变量。

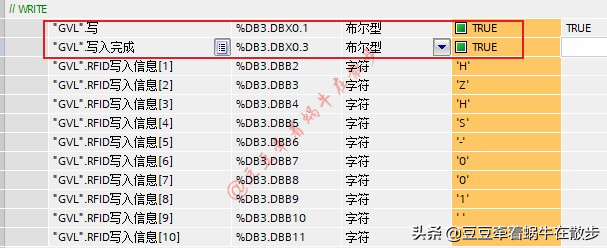

3、 置位“GVL.写”，当“GVL.写入完成”变成1时，表示数据写入完成，复位“GVL.写”。

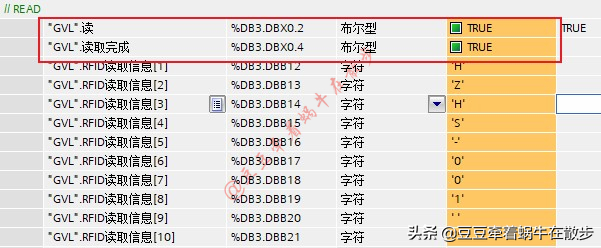

4、 置位“GVL.读”，当“GVL.读取完成”变成1时，表示数据读取完成，复位“GVL. 读。

使用工艺对象的方式配置RFID参数，比起之前通过创建数据块来配置通信参数的方式简单快捷，不易出错。
