散发着雄性荷尔蒙的收音机

译自eham.net网站

********************

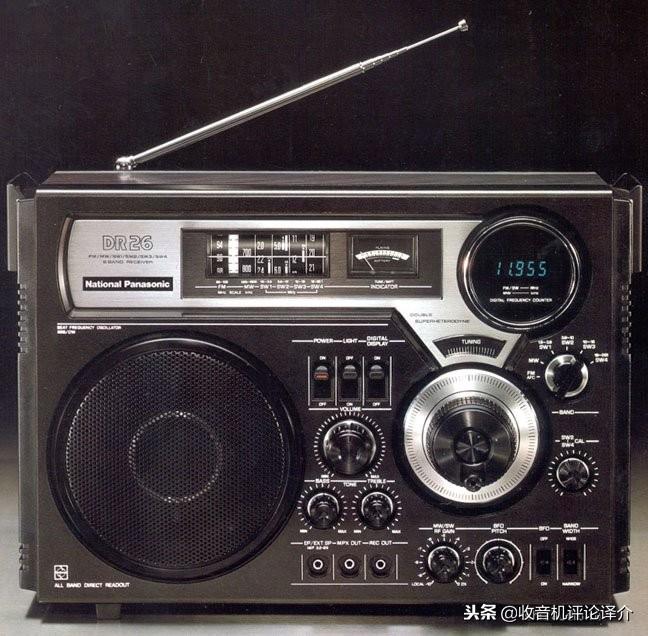

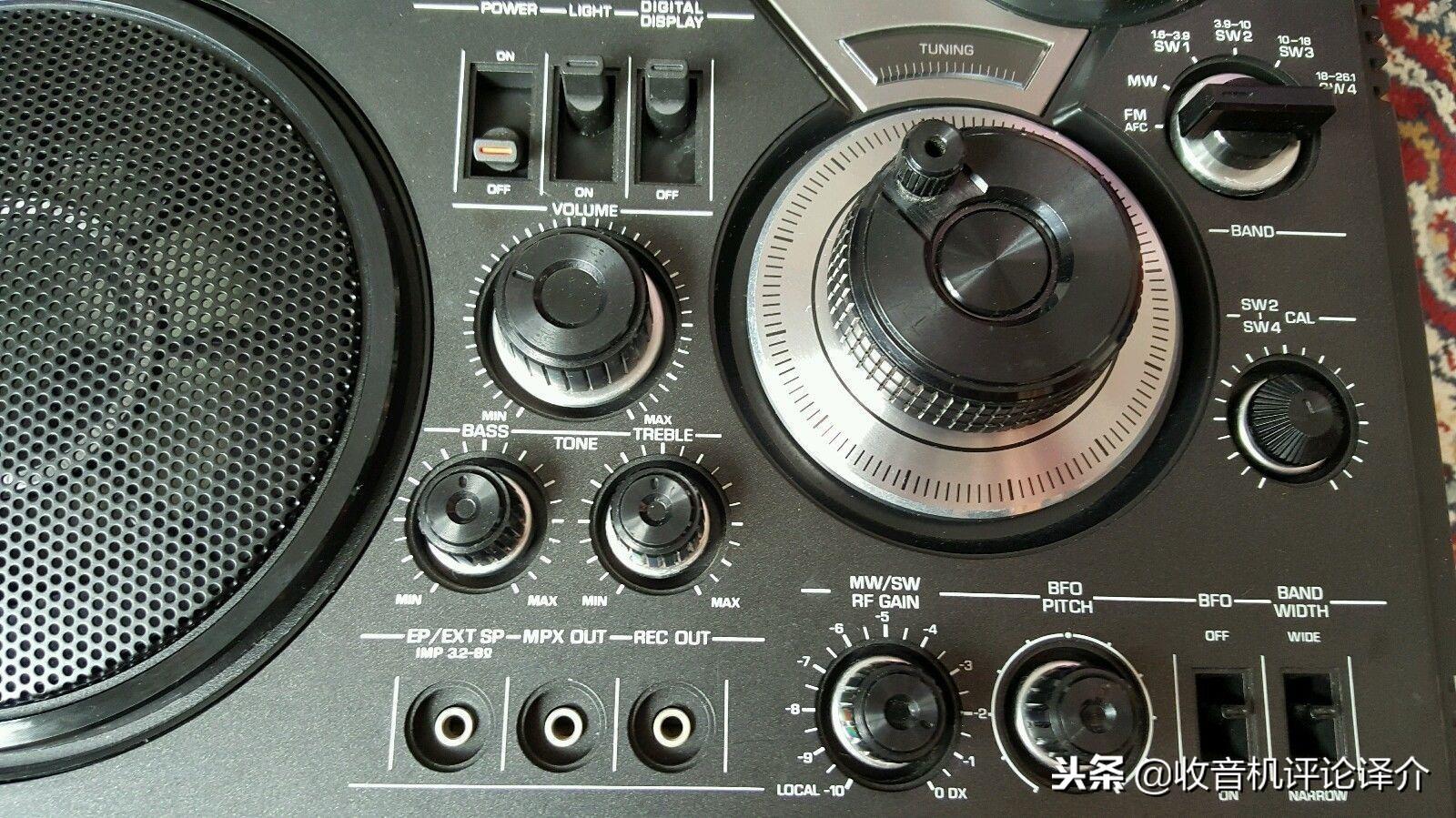

基本参数：

此机的欧洲版本为RF-2600，增加了长波波段（频率范围是146-405KHz）和一个内置的前置选择器。

********************

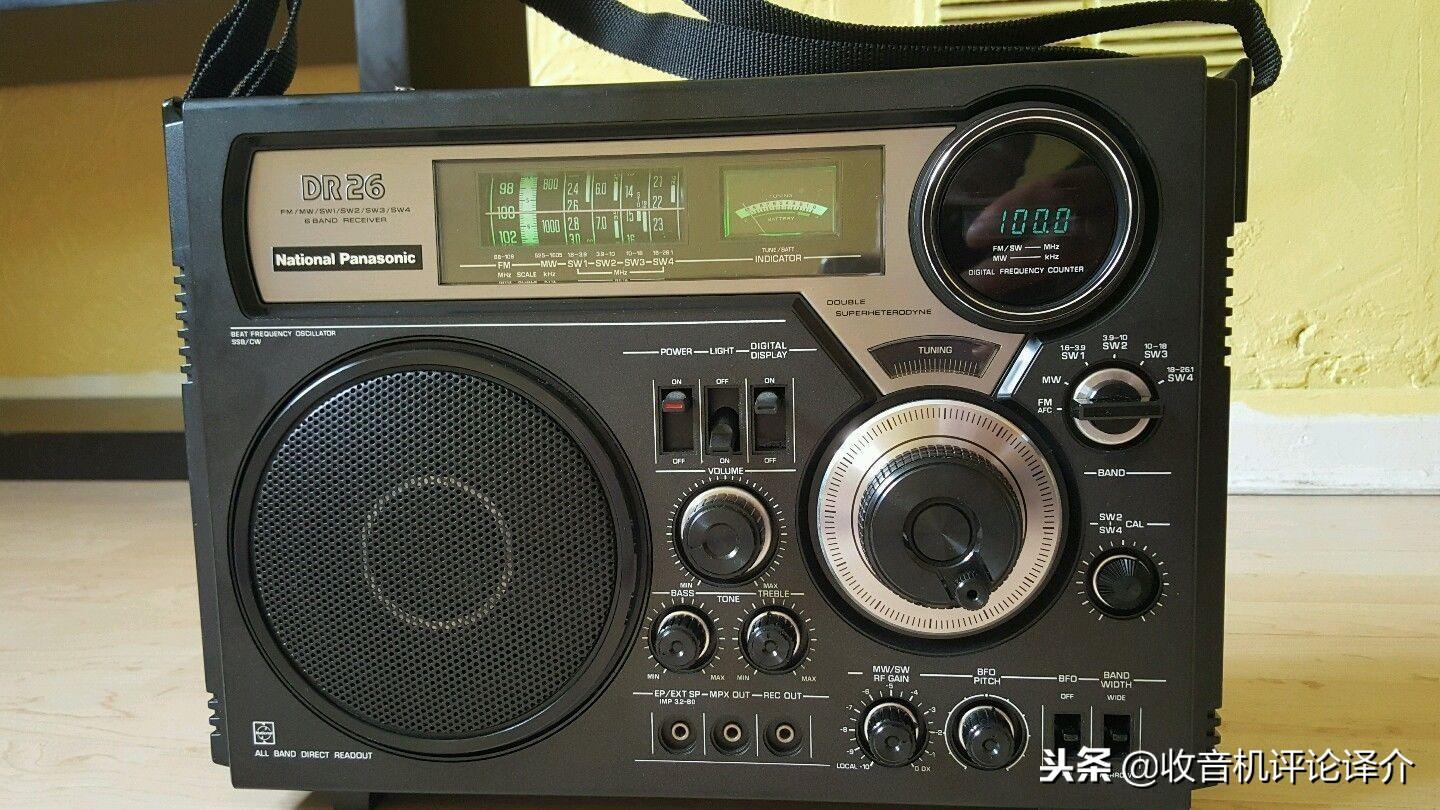

我购买松下DR26是为了收听长波节目，不过，在使用过程中它给了我一些意想不到的惊喜。

首先，我居住在一间公寓里，通常会受到来自邻居的射频干扰。我在公寓内架设了一条足够长的天线（35英尺长，宽为10英尺），这令我收到了很多高频的电台信号。这是我们在当前太阳黑子的低点之前所能收到的电台信号，而太阳黑子几乎吞噬了所有的高频信号。相较于拉杆天线，外接天线能够明显改善接收效果，不过确实需要一条很长的线材。影响其他收音机的射频干扰对DR26不起作用。我也尝试了DR29，它也具有相同的抗噪音干扰的能力。 不知道这两台机器是如何做到的……DR26配备的前置选择器可以关掉，因此对比很容易。它的效果很明显，我也没有发现镜像频率出现在高频范围内。此机接收信号的能力很强。如同DR29一样，在使用宽滤波器的状态下，它的声音也有点儿闷， 因为它的滤波器更宽，所以，比DR29稍好。我给它接上了Telex Airman 760型耳机，这个耳机的语音频响很不错，从而解决了声音发闷的问题。此外，带有声音滤波器的外置音箱也能产生相同的效果。将频率稍微调偏一点儿也能有所帮助。

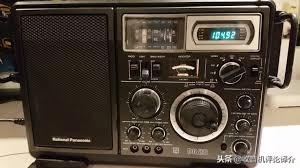

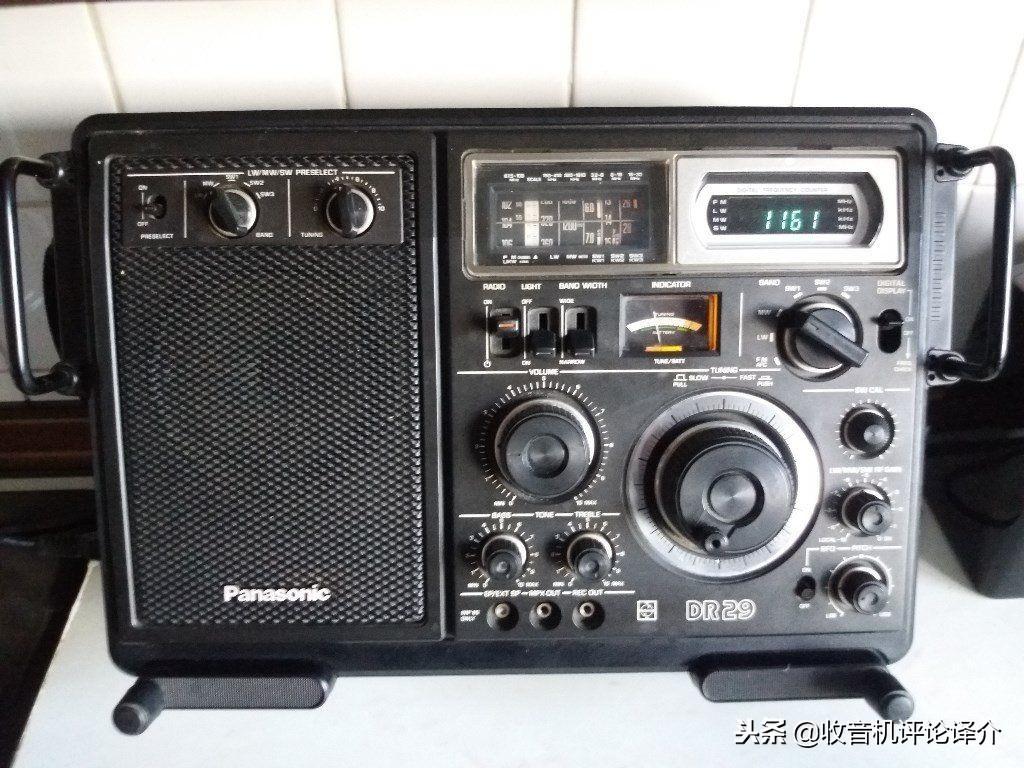

松下DR29

松下DR29

DR26的调频接收性能太好了。它的灵敏度很高， 屏幕能显示XXX.XX MHz的字样，能收到很多电台，不过，在接收一些较弱的远程电台信号时会伴有镜像干扰。它的频率最低可以调到86.7MHz，而且，我发现此机在高频部分的一些电台有过载现象。这可能是因为我住在三楼，所以，信号要更强一些。调整拉杆天线的朝向确实也能起到帮助作用。在调频波段，它那5英寸的大喇叭发出的声音优美动听。松下RF-2200的调频接收性能也非常好，但是，总体而言，DR26更胜一筹 ，它还带有频率显示功能，然而，人所共知，它是一台模拟电路的收音机。

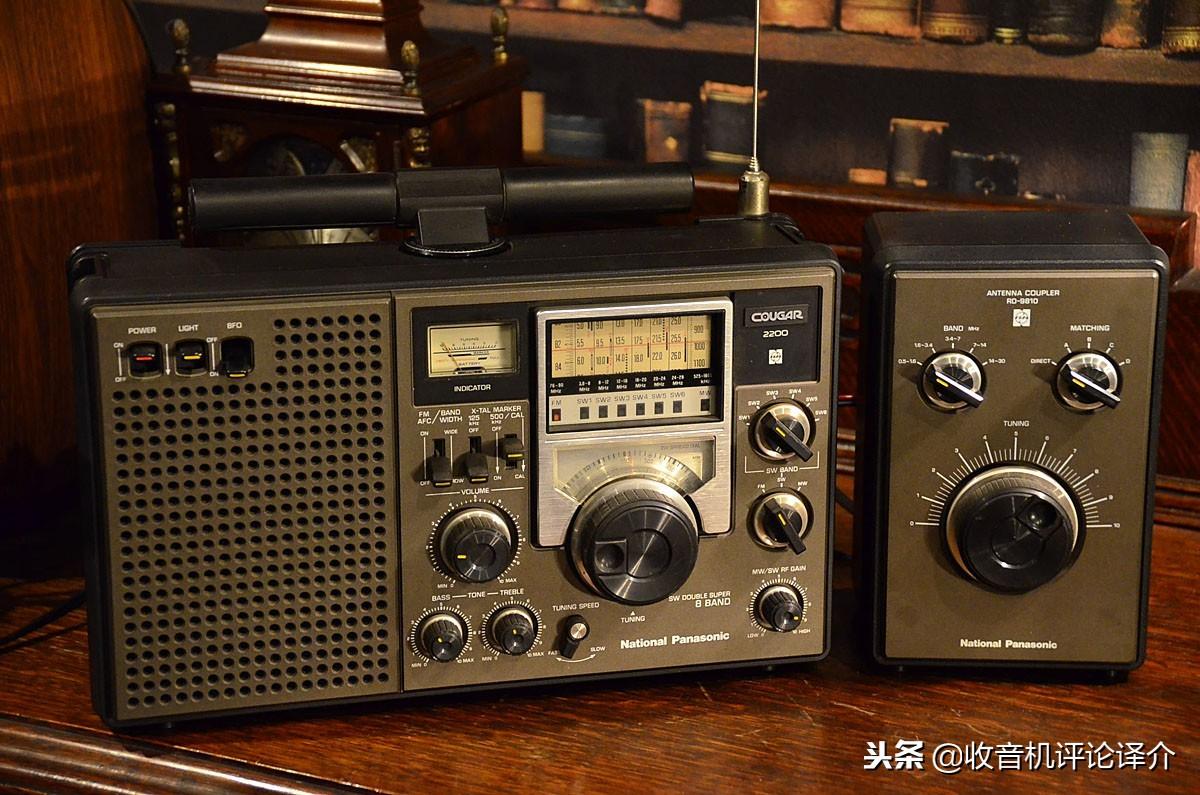

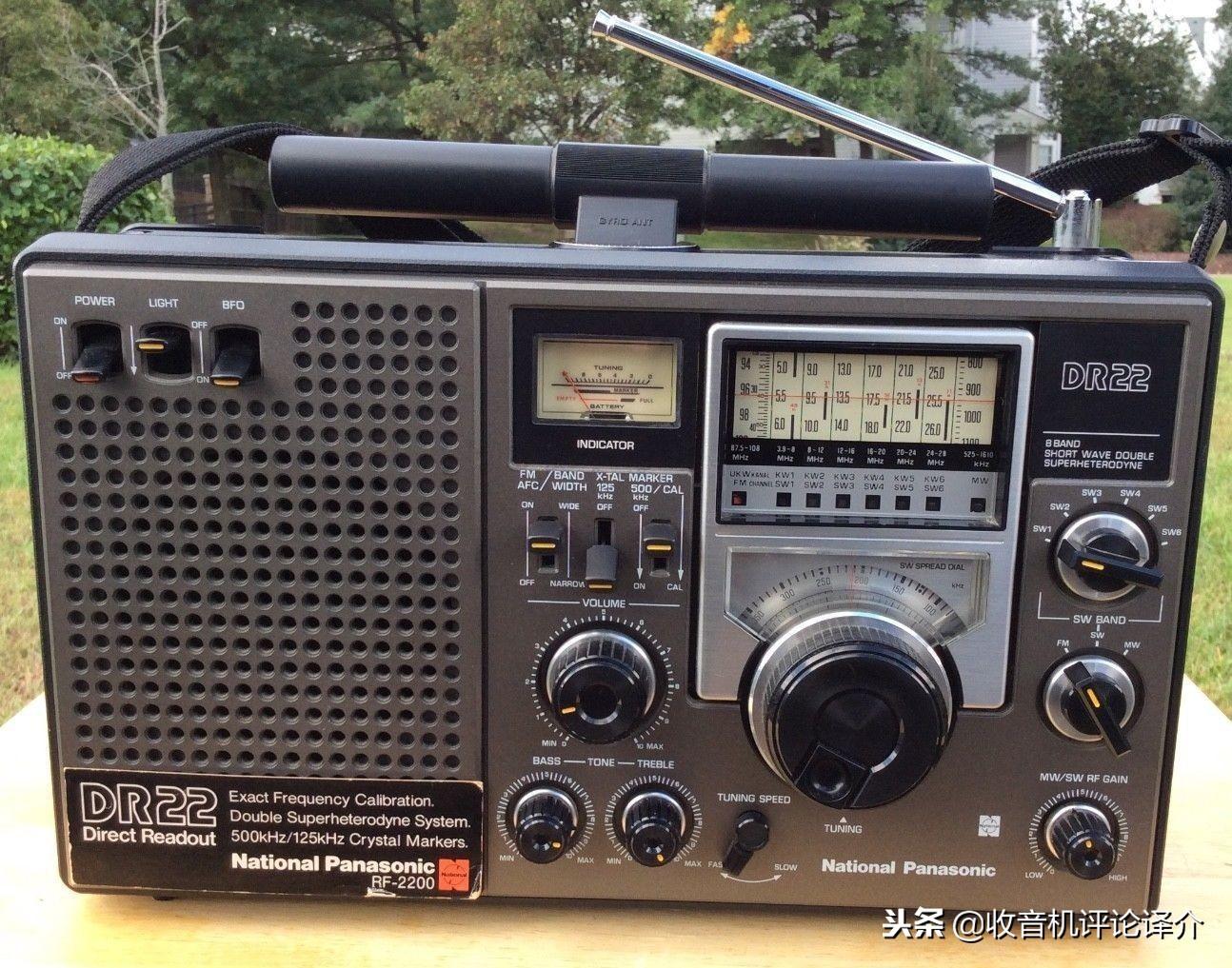

松下RF2200

松下RF2200

DR26的中波也很好，但是RF-2200的中波明显胜出，带有rf-wise（不清楚这个词的意思，请高手和专家们指教——译者注）和易用性很强的旋转式磁棒天线。 前置选择器不适用于中波波段（DR29的前置选择器则可以，还可以覆盖到长波波段）。相较于DR26，DR29的前置选择器在接收中波信号时的作用确实与众不同，仅就中波而言，DR29是个更好的选择。在我看来，DR26的长处在长波波段。 尽管频率仅覆盖到405KHz，但是，在搜寻NDB信号时，它非常的灵敏。

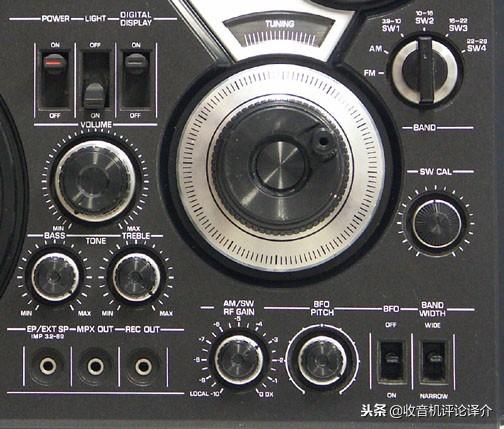

此机备受诟病的、差劲的BFO在这方面也确实有用，当你向前调谐时，它能帮你甄别载波，因为你只需聆听缓慢的CW声音即可（这与单边带通话不同），它无须追求稳定。使用窄滤波器和BFO就能轻松找到信标台，这里想强调的是：此机喇叭发出的更低沉的声音有助于减弱闪电造成的干扰。 我可以用它整夜远程接收信标台，而没有任何听觉上的强干扰。DR29在受到闪电干扰时，声音明显会变的刺耳，而且，在扫描波段时，高Q值的前置选择器会持续地达到峰值。可是，在长波波段，这没有太大作用，因为信号一般都很弱，这与中波波段有所不同，在接近你所调谐的强信号电台时，信号会变弱。

总体而言，这是一台很棒的收音机， 很值得你在中波、短波和调频波段搜寻电台信号，也可用来在所有波段进行远程电台信号的接收，前提是你了解它的短板与不足。我留下了DR26，卖掉了DR29，因为它更符合我的需求。如果我想要一台中波见长的收音机，那么DR29会时最佳的选择，而且长波和短波的性能也非常优异，但是，在调频方面，它要稍弱于DR26。

——完——

特别感谢原文作者：NO9X

欢迎留言评论！

*********************************

个人水平有限，译文必有错漏之处，恳请批评指正。

转载须注明：转自头条号——收音机评论译介

********************************

5G手机靠基带还不够！天线设计也得做手术

5G手机即将问世，但细心的童鞋不难发现，5G手机整体的价格更贵，电池更大，而且也将全面告别全金属一体化的设计风格。在这些变化的背后，则隐藏着和天线有关的小秘密。

来自5G手机的变化

三星Galaxy S10和小米MIX3等手机都同时存在4G版和5G版，它们不仅售价大幅提升，Galaxy S10 5G版（4500mAh）的电池容量要比Galaxy S10+ 4G版（4100mAh）多了400mAh，而小米MIX3 5G版（3800mAh）的电池也比4G版（3300mAh）增加了500mAh，加大的电池就是为了应付更大的5G功耗。

此外，5G手机在机身材质的选择上还将彻底摒弃全金属一体化的设计，全面改用玻璃或塑料材质后盖，从而确保5G信号的接收强度，为超过2Gbps的下行速率奠定坚实的物理基础。那么，5G手机为何价格和功耗更高？对信号溢出的要求更加苛刻？

射频与天线成核心

在3G和4G时代，Modem（调制解调器，又称基带）是决定手机网络性能的核心元件。

到了5G时代，射频（电路）与天线（设计）将进一步成为与Modem并列的核心，且更加考验手机厂商的研发实力。

所谓“射频电路”即手机内部接收通路、发射通路和本振电路组合的统称，再往下分还可扩展出射频收发信机芯片、射频收发信机电源管理芯片、天线、天线开关、滤波器、高放管、中频集成块、频率合成集成块、接收压控振荡器等诸多模块。

其中，天线设计又将成为重中之重，它将影响手机能支持多少频段以及可以实现的最高上/下行速率。

需要注意的是，天线的工作原理是通过电场和磁场的相互转换，完成电磁能量的辐射和接收。除了2G、3G、4G乃至5G移动通讯信号以外，Wi-Fi、蓝牙、GPS、NFC和无线充电（线圈）等功能同样需要天线来作为接收和发送信号的载体。

随着手机越来越薄、屏占比越来越高，想在有限的空间里让这些用途不同的天线和睦相处并非易事。因此，在了解5G对天线提出的新要求之前，咱们不妨先来回顾一下智能手机天线在这些年的变化。

5G之前的天线设计

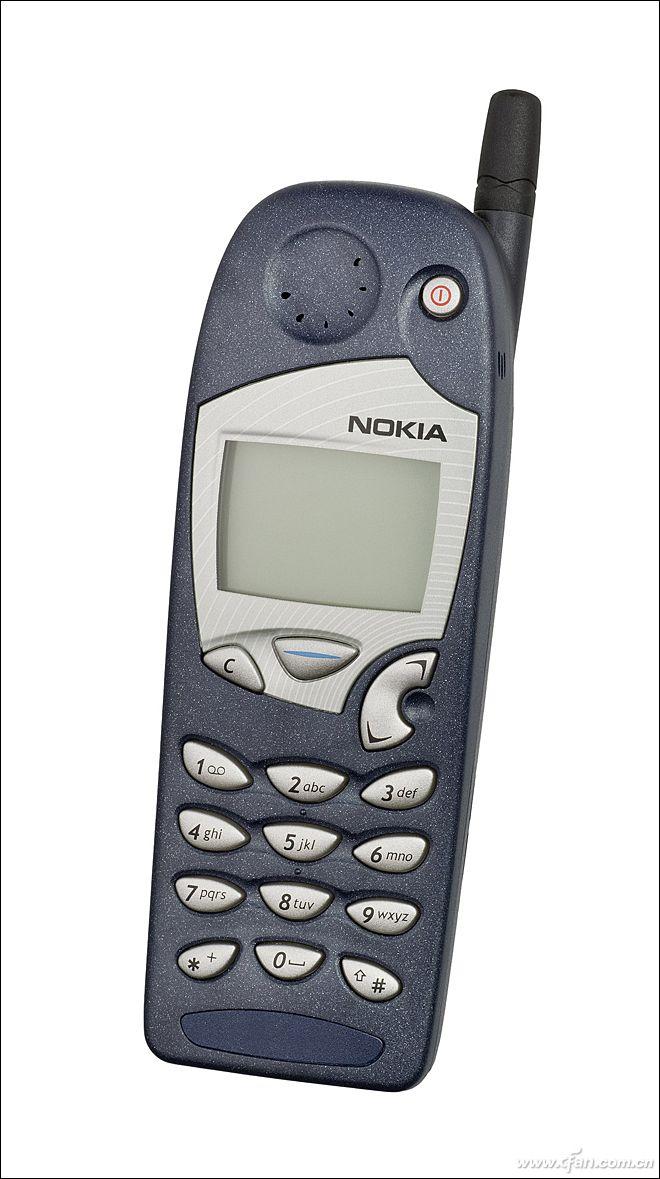

还记得最早的手机天线是什么样子的吗？

没错，它就长在手机的“脑袋”上，就好像如今路由器的天线一般裸露在外，以今天的眼光来看非常影响观瞻。

1999年，诺基亚3210终于“干掉了”这个突兀的存在，首次在手机领域引入了内置天线设计，并一直延续至今。

只是，从功能机再到如今的最新款智能手机，其内置天线的材料、位置和工艺都出现了质的变化。

FPC柔性天线参上

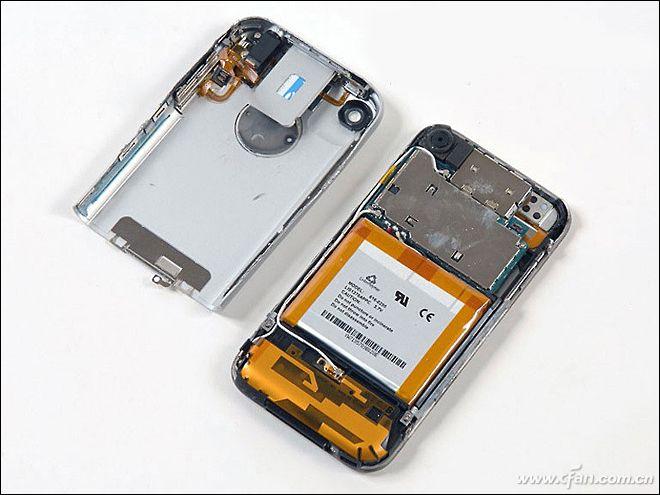

功能机时代的天线咱们就不说了，以iPhone 1为代表的早期智能手机大都采用了名为“FPC”（Flexible PrintedCircuits，柔性电路板）的内置天线工艺，它是一种可靠性很高、轻薄、弯折性好的印刷电路板。

和传统的由金属弹片＋塑料支架组成的天线相比，FPC具备易于修改、模具开发成本低的优势，装配时FPC只要贴在材料表面上即可，直到如今还有不少手机的NFC天线依旧采用FPC工艺。

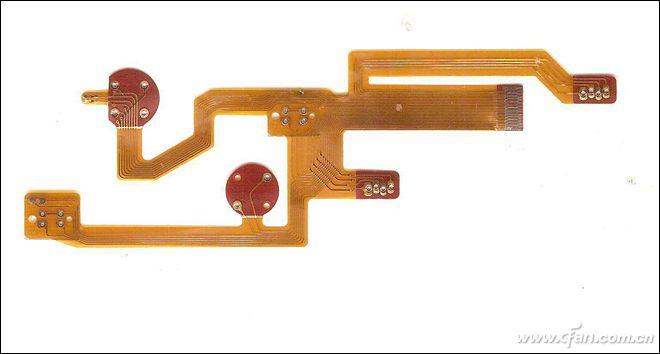

FPC即塑料膜中间夹着铜薄膜做成的导线

来自金属中框的尝试

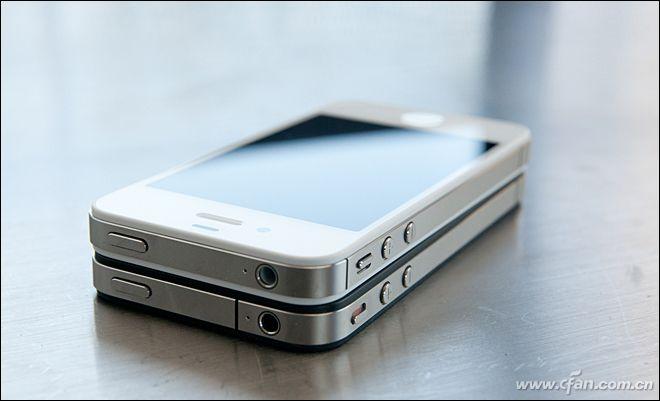

早期智能手机为了提升档次，质感廉价的塑料肯定不符合要求。在iPhone 4时代，苹果开始引入不锈钢材质的金属边框，结合前后玻璃面板堪称同期手机中的“颜值担当”。iPhone 4的天线设计比较奇葩，它在金属边框内焊接了形状复杂的金属片，从而让边框充当了天线的作用。

问题来了，金属材质对信号有着极强的屏蔽作用，iPhone4为了让各种信号能透过金属边框，还特意在边框上开了2道缝隙（两段式方案）用于信号的溢出。

然而，这种设计依旧存在严重的Bug——当紧握手机下部时，可能引起两段式天线的连接处发生短路，从而导致信号质量严重缩水，这个问题在当年被称为“死亡之握”。

为了解决这个Bug，苹果曾建议iPhone 4的用户使用保护套加以趋避，并给随后的iPhone 4S的金属边框增加了1道缝隙，还借助三段式方案和接收分集功能不再受死亡之握的困扰。

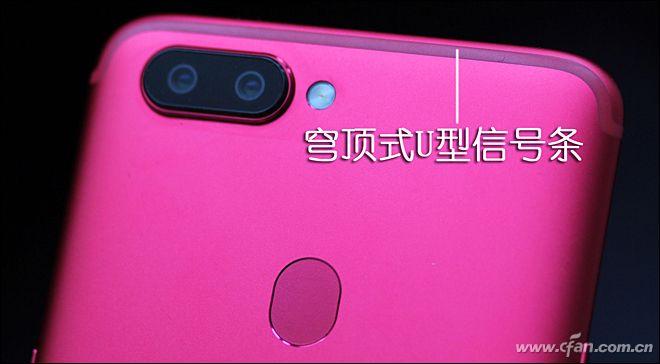

至此，手机厂商们都认识到了金属材质和信号之间的矛盾关系，凡是采用金属边框的手机都会在边框上预留几道缝隙；采用金属后盖时也会选择三段式机身设计，即中间为金属，上下两端为塑料；采用全金属一体化的机身时，也都会留有纳米注塑工艺的信号条设计，用来减小手持对天线接收信号的影响。

LDS天线渐成趋势

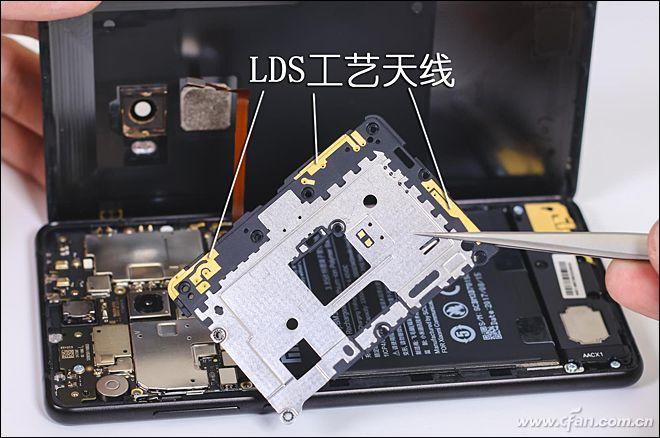

在智能手机热衷引入金属材质，以及手机机身越加轻薄之际，FPC工艺天线在性能和可靠性上都很难符合要求，此时另一种LDS（Laser DirectStructuring，激光直接成型）的内置天线工艺就浮出了水面。

LDS可以利用计算机按照导电图形的轨迹控制激光的运动，将激光投照到注塑成型的三维塑料器件上，从而镀上厚度为5微米到10微米的金属层，最终实现材料的三维电路。

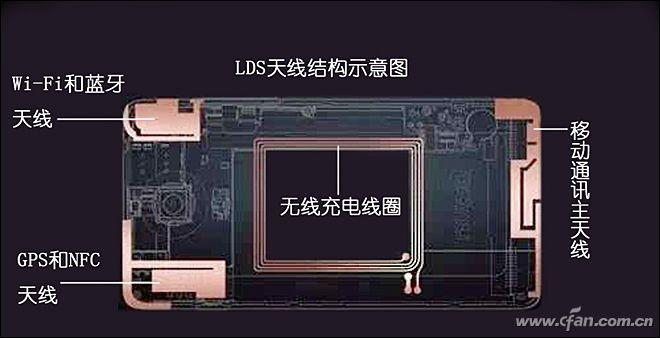

简单来说，LDS就是一种可以在塑料材质上进行化镀并形成金属天线图案的技术，它比FPC的精度更高，稳定性更好，可以直接在金属（或玻璃）后盖内层的塑料支架上镀上各种天线图案，从而大大节约手机内部空间，并可防止内部器件相互干扰。

全面屏的净空困局

当智能手机步入全面屏时代后，众多新品开始追求“屏占比”这一参数，至此全面屏手机纷纷展开了“额头”和“下巴”边框的“歼灭战”。问题来了，智能手机的各种天线恰好就位于上下边框附近，为了避免天线与其他元器件之间相互干扰，需要留出足够的“天线净空区”。

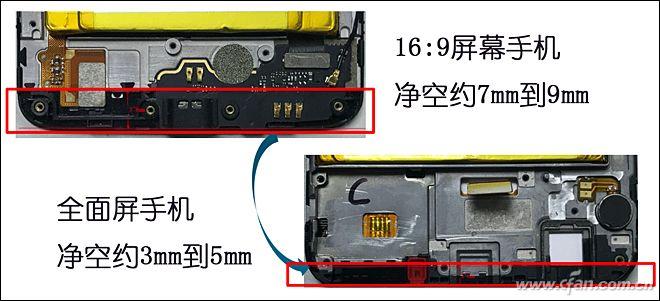

在传统16:9屏幕时代，留给天线的净空区多在7mm到10mm之间，而到了全面屏时代，净空区就只剩下了3mm到5mm。

按照传统思路，这点空间很难解决天线和其他元器件之间的干扰，以及发挥4G网络的性能潜力（需要500平方毫米的天线面积）。

此时，就需要LDS工艺天线和其他技术和材料的协同作战了。

比如，引入LCP这种低耗损的柔性材料代替同轴电缆实现与线路板的转接、通过开源等方式提升射频单元的功率、使用更多更优的电调谐器件，而更有效的解决方案，就是利用LDS将天线和其他元器件合为一体，如覆盖PCB表面的塑料衬板、扬声器单元表面都能用于镀上天线图案。

5G时代的天线设计

早在骁龙835/845和麒麟970时代，不少高端手机就借助4CA（载波聚合）技术和4X4MIMO（多输入多输出天线阵列）技术获得了超过1Gbps的下行速率，从而迈入了4.5G网络的门槛。到了5G网络时代，其对下行速率的最低要求也是2Gbps起（理论最高可达20Gbps），同时还需要具备更低的延迟且支持万物互联。

问题来了，想实现上述5G网络的特有属性，需要无线电波的波长是毫米数量级的“毫米波”，而毫米波与4G网络使用的“厘米波”相比信号衰减得非常厉害，在不能随意增加发射功率（安全上不允许）的前提下，唯有尽可能减少手机机身材料对信号的屏蔽影响，并进一步增加发射天线和接收天线的数量。

在这个大环境下，传统的全金属一体化机身设计自然就得彻底退出历史舞台了，以玻璃和陶瓷为主的材料将成为新款手机眼中的香饽饽。

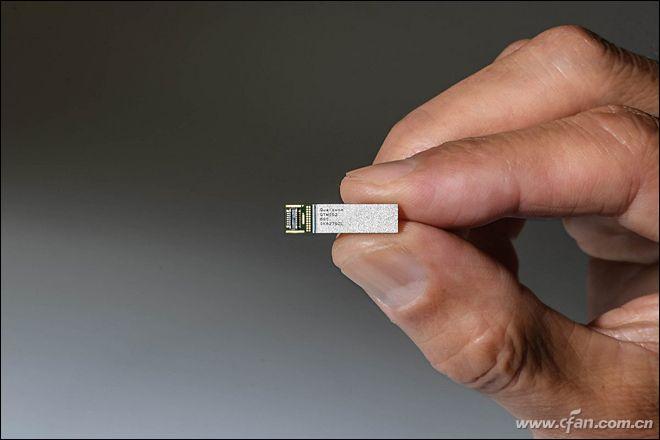

5G手机的售价为何更加昂贵？这背后所体现的，就是全新天线阵列的成本和设计难度了。比如，高通就为骁龙855移动平台和骁龙X55调制解调器准备了型号为QTM052的mmWave毫米波天线模块，它集5G无线电收发器、电源管理IC、RF前端和相控天线阵于一身，实现了一度难以想象的小型化设计。

高通表示，要想提高设备对信号衰减和抗干扰的能力，一款5G手机上最多可以安装4个QTM052模块，其背后的成本最终都要转嫁到消费者头上。

此外，作为第一批迈入4.5G时代的三星Galaxy S8（2017年发布），其内部用于移动通信的天线就达到了5根，包括2根主天线，2根分集天线和1根载波聚合天线，其中主天线和分集天线恰好可以组成4X4MIMO模式下的接收天线。

在5G时代，想实现更高的下行速率4X4MIMO只是最低门槛，8X8MIMO才是主流，此时保守的天线数量也要在8根到10根，而第六代Wi-Fi技术也需要MIMO天线阵列的配合，这就对手机内部天线的走势布局提出了更高的要求。

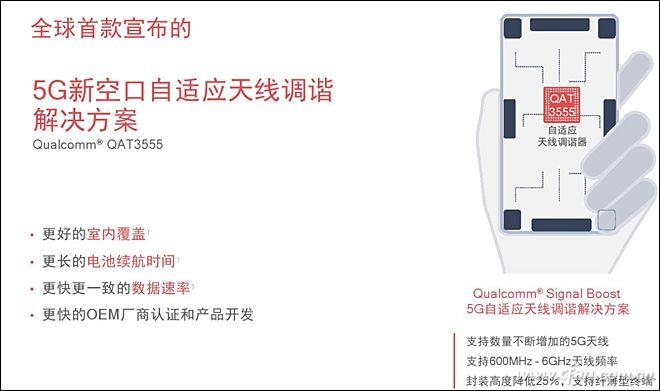

5G手机天线设计示意图

更多的天线和更复杂的天线阵列，自然也会带来功耗的提升，而这也就是为何5G手机普遍都会进一步增加电池容量的原因。

小结

在4G手机时代，相同规格的智能手机在网络性能（下行速率）上基本处于同一个档次。而5G手机之间可能就会因天线设计而出现较大的差异了，目前已知5G手机的下行速率就存在最低2Gbps和最高4.6Gbps，这些都是需要引起我们重视的指标。
