线束加工的基础介绍

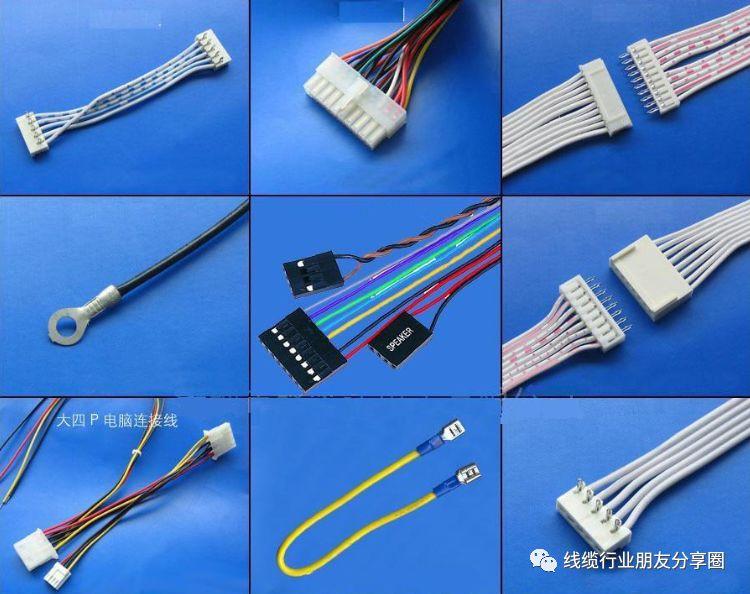

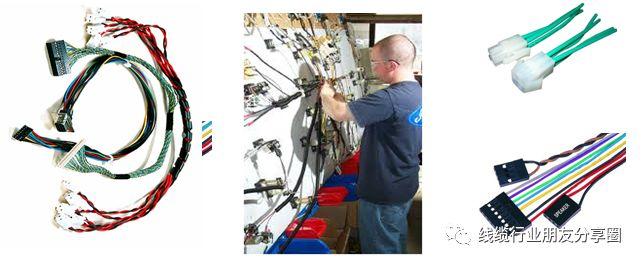

01：Wire Harness

Wire Harness :用来连接两个或更多有元器件的线材，传输电流或者信号。可以简化电子产品的装配过程，易于维修、便于升级，提高设计的灵活性。信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、接触件端接方式表贴化、模块组合化、插拔便捷化等。

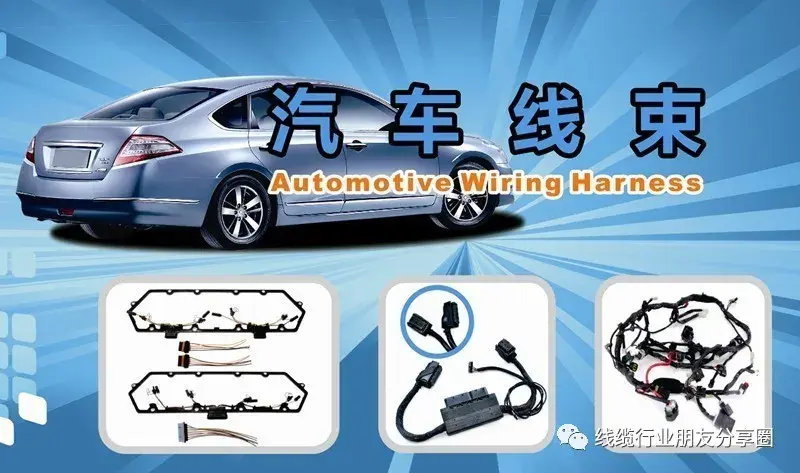

汽车线束（Automobile Wire Harness ）

汽车线束是汽车电路的网络主体，又称低压电缆。常规的汽车线束产品具耐热、耐油性、耐冷等特性；同时它富有柔软性。用于汽车内部联接，能适应高机械强度，高温环境中使用 。

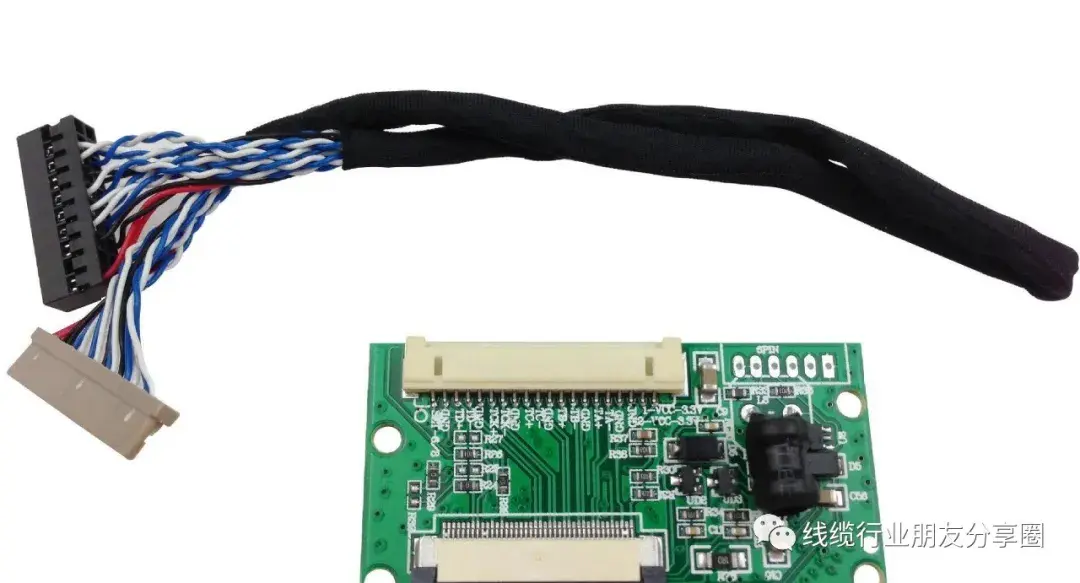

LVDS 连接线

LVDS即低压差分信号传输线(Low Voltage Differential Signal)，是一种满足当今高性能数据传输应用的新型技术。与其它竞争技术相比，LVDS线在提供高数据速率时的功耗要小得多，采用LVDS线技术的产品数据速率可以从数百Mbps到2Gbps以上。它已经广泛应用在许多要求速度与低功耗的液晶显示屏等。

02：HDMI Cable 系列

HDMI 连接线

HDMI：高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号，HDMI线可以连接于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机.

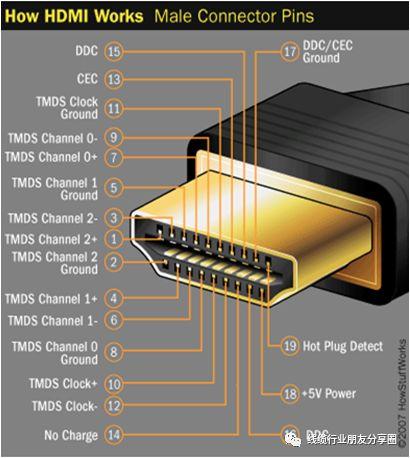

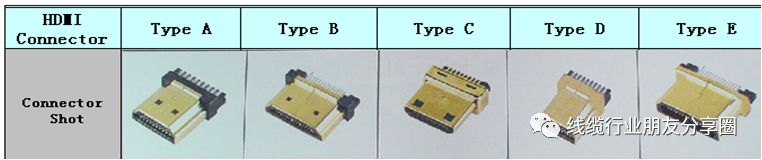

HDMI 接口定义

HDMI D Type（Micro HDMI）：

19pin ，主要应用在一些小型的移动设备上，如摄像机，无人机，机器人等，还有特殊的一端为标准的HDMI插头，一端为MicroHDMI(D type)工业型手机.

HDMI C Type(mini-HDMI)：

19pin, 缩小版的HDMIA type, 主要是用在便携式装置上， 例如DV、数码相机、便携式多媒体播放机等。现在已有SONY HDR-DR5E DV利用此规格接口作为影像输出接口

HDMI 线缆类型

Standard HDMI Cable

标准HDMI线（最高支持1080/60i）

Standard HDMI Cable with Ethernet

标准以太网HDMI线

Standard Automotive HDMI Cable

标准车用HDMI线

High Speed HDMI Cable

高速HDMI线（支持1080p、DeepColor、3D）

High Speed HDMI Cable with Ethernet

高速以太网HDMI线

随着5G技术的发展，它用的是下一代蜂窝技术，采用微波传输，速度快覆盖面大，5G下载速度高达10Gbps，未来的应用就是要用光的技术为主流、光传输的技术，开发给消费者带来最好体验的消费电子产品，随着光纤代替铜这一步的进展越来越快和越来越密集，光纤连接线在两到三年之内必定会成为连接线的主流，举例：如果你只需要一根两三米长的HDMI线，那么就没有必要选择光纤HDMI线，传统HDMI线即可，如果你需要一个超过10米的HDMI线，那么光纤HDMI线就是你的首选，只是这种长距离的光纤HDMI线使用时需要注意保护，不要大幅度叠折使用，装修预埋时也要特别小心，拐弯处需要一定弯度，不要九十度垂直叠折等，但是由于HDMI协会对于光缆的研究相对较少，故目前市场上的AOC系列HDMI线材良莠不齐。

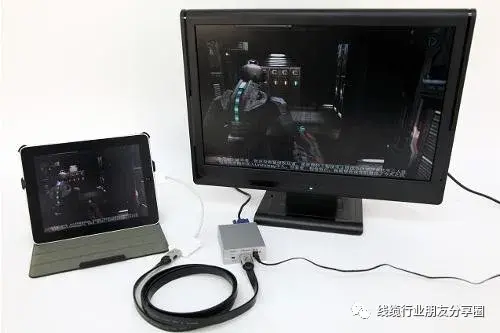

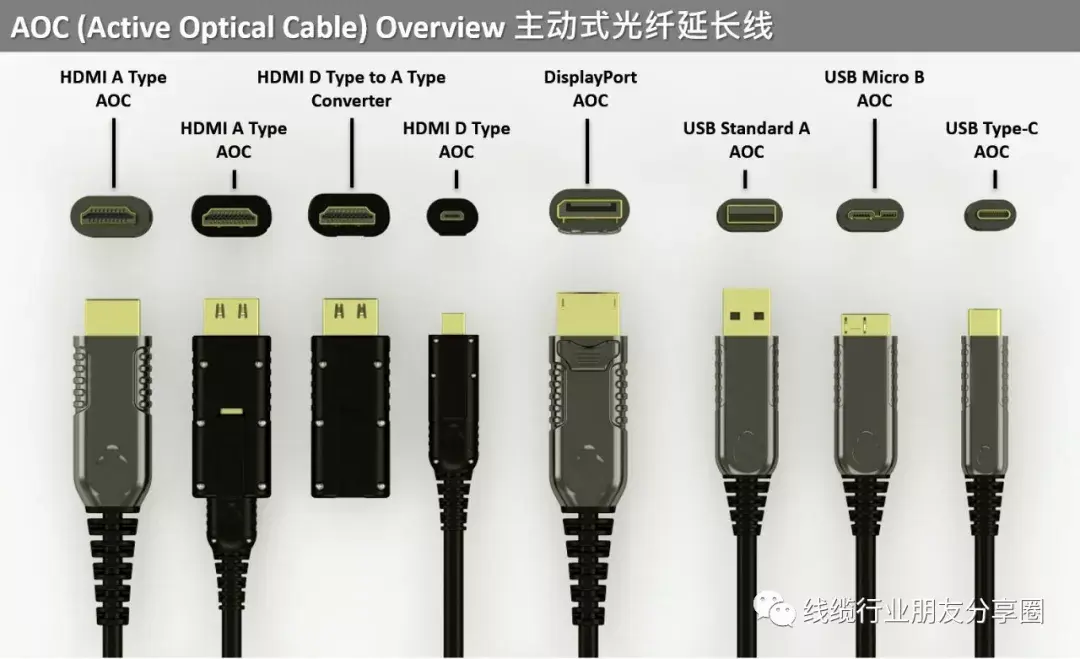

光纤HDMI工作原理

光纤HDMI它要输出到显示设备终端的话，需要两个过程：电--->光, 光--->电

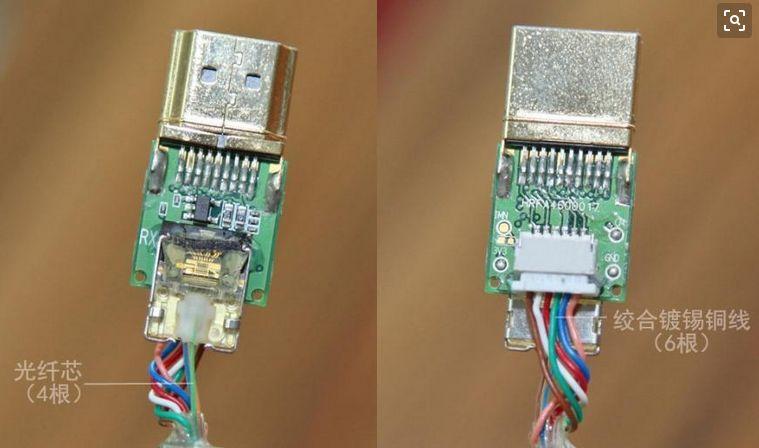

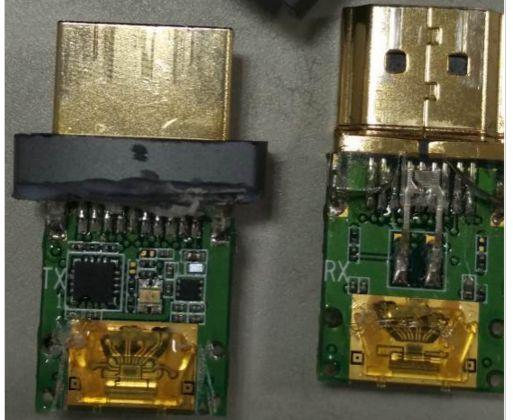

电--->光, 光--->电； 一个光转电，一个电转光;右边那个是一个三色灯，左边是一个照明的白灯;右边那个多一个黑色的器件，应该就是微处理器，整根线的大脑，光电转换加上微处理器的控制，整个封装特别小.

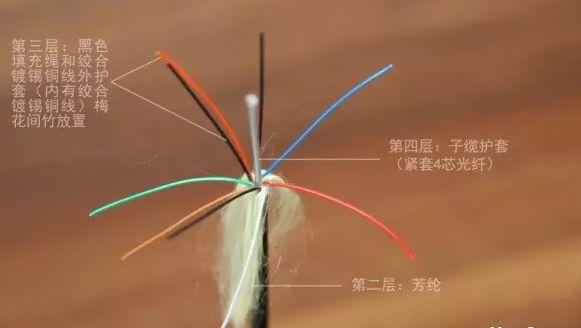

我们一起来看看光纤HDMI线的内部构造，总共有四层，最内层为4根光纤线芯，值得一提的是在剥掉光纤护套时，稍微用点力就把光纤线芯给弄断，然而在四层结构的光纤HDMI线能够很好保护光纤线芯，防止光纤线芯压断、拉断等；其中4根光纤，很细；剩下的镀锡铜线是电源和电的控制信号，光纤是用来传输数据的.

03：Displayport Cable 系列

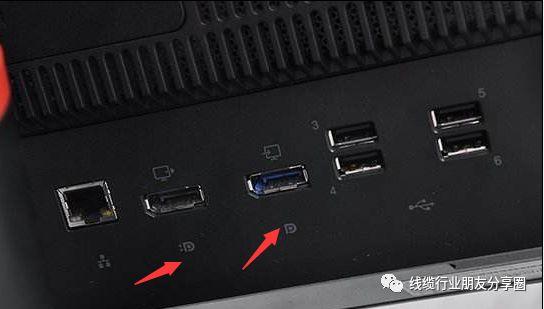

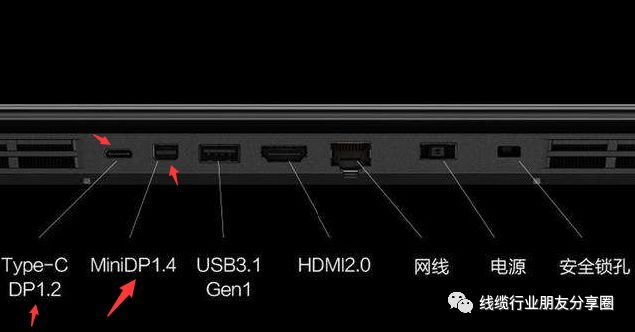

DisplayPort

是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接连接电脑和家庭影院。从性能上讲，DisplayPort 2.0最大支持80Gb/S的传输带宽，2019-6月26日，VESA标准组织正式宣布了全新的DisplayPort 2.0数据传输标准规范，与雷电3、USB-C紧密结合，可满足8K乃至更高级别的显示输出需求。是DisplayPort 1.4 协议后首次重大更新。

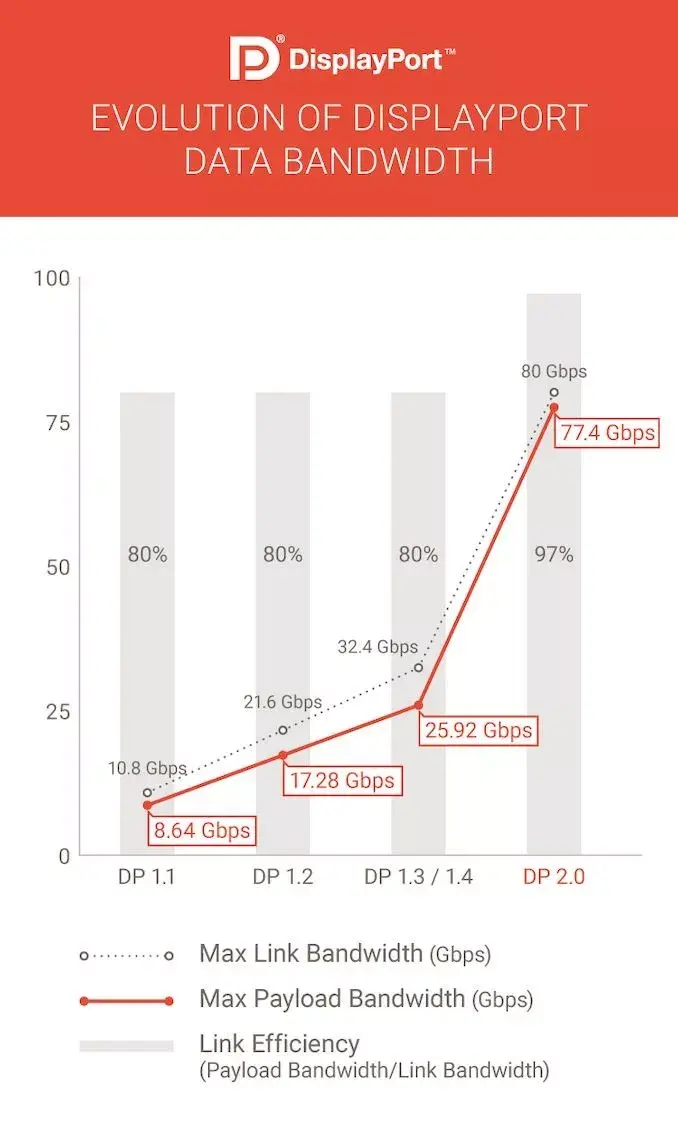

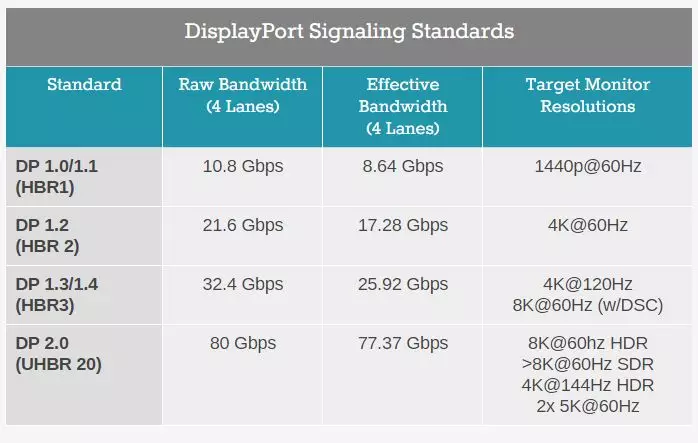

在此之前，DP 1.1、1.2、1.3/1.4的理论总带宽分别为10.8Gbps、21.6Gbps、32.4Gbps，但有效率都只有80％(8/10b编码)，难以满足6K、8K高分辨率和高色深、高刷新率的需求。

DP 2.0将理论带宽一举提升到了80Gbps，并且采用全新的编码机制128/132b，将有效率提升至97％，实际可用高达77.4Gbps，相当于DP 1.3/1.4的整整三倍，远远超过HDMI 2.1的理论带宽48Gbps。

这样一来，DP 2.0可以轻松支持8K/60Hz HDR、>8K/60Hz SDR、4K/144Hz HDR、2×5K/60Hz等输出格式，不仅能支持任何8K显示器且不需要压缩，还可以支持到30-bit色深(超过10亿色)，实现8K HDR。

DisplayPort 2.0：Thunderbolt 3，UHBR和无源数据线

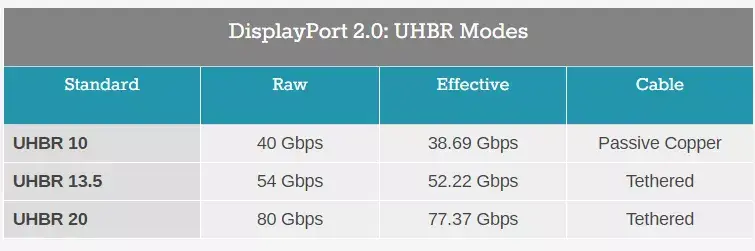

数据线方面，DP 2.0其实引入了三种不同机制，每通道带宽分别设定在10Gbps、13.5Gbps、20Gbps，VESA称之为“超高比特率”(UHBR/Ultra High Bit Rate)，按照带宽分别叫做UHBR 10、UHBR 13.5、UHBR 20。

UHBR 10的原始带宽为40Gbps，有效带宽38.69Gbps，被动型铜线材即可，此前的DP 8K线材认证项目其实就包括它，也就是通过了8K认证的DP数据线就符合UHBR 10的信号完整性要求。

UHBR 13.5、UHBR 20就不一样了，原始带宽54Gbps、80Gbps，有效带宽52.22Gbps、77.37Gbps，被动线材只能用于极短距离传输，比如笔记本扩展坞，长一点就需要主动线材，也就是植入相应控制和放大芯片。

04：USB Cable 系列

USB ,是英文Universal Serial BUS（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。

USB具有传输速度快（USB1.1是12Mbps,USB2.0是480Mbps,USB3.0是5Gbps,USB3.1是10Gbps,USB3.2是20Gbps),USB线使用方便、支持热插拔、连接灵活、独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、CableModem等，几乎所有外部设备。

USB 1.0/2.0/3.0的含义

USB 1.0/1.1

USB规格第一次是于1995年，由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等七家公司组成的USBIF（USB Implement Forum）共同提出，USBIF于1996年1月正式提出USB1.0规格，频宽为1.5Mbps.不过因为当时支持USB的周边装置少的可怜，所以主机板商不太把USB Port直接设计在主机板上.

USB 2.0

USB2.0技术规范是有由Compaq、Hewlett Packard、Intel、Lucent、Microsoft、NEC、Philips共同制定、发布的，规范把外设数据传输速度提高到了480Mbps，是USB 1.1设备的40倍！2000年制定的USB 2.0标准是真正的USB 2.0，被称为USB 2.0的高速（High-speed）版本，理论传输速度为480 Mbps.

USB 3.0

USB 3.0是最新的USB规范，该规范由英特尔等公司发起,USB3.0的最大传输带宽高达5.0Gbps（640MB/s）,USB3.0 引入全双工数据传输，5根线路中2根用来发送数据，另2根用来接收数据，还有1根是地线，也就是说，USB 3.0可以同步全速地进行读写操作.

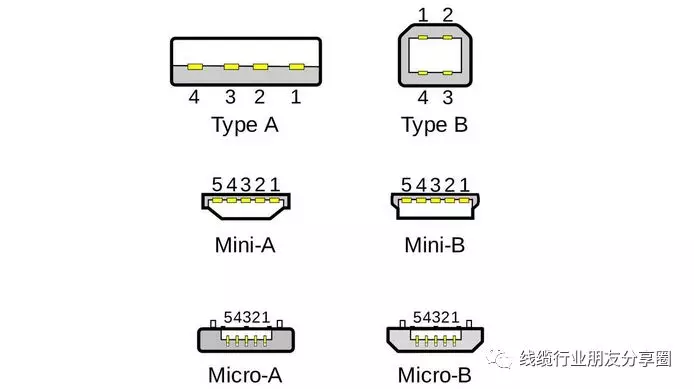

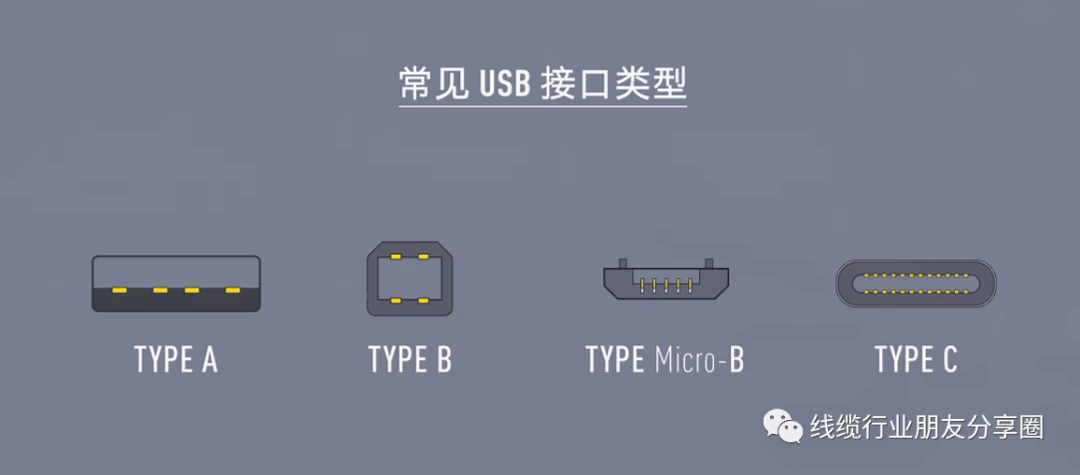

USB Type A：该标准一般适用于个人电脑PC中，是应用于最广泛的接口标准

USB Type B：一般用于3.5寸移动硬盘、以及打印机、显示器等连接

Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等移动设备

Micro USB：微型USB接口，适用于移动设备

在早期的智能手机时代，我们使用最多的是基于USB 2.0的Micro-USB接口，也就是手机USB数据线接口，现在都已经开始切入TYPE-C接口模式，如果更高数据传输要求，必须切换到3.2及以上版本，特别是在各物理接口规范都更新换代的如今，USB-C的目标就是一统江湖，之前有Thunderbolt™在高速上的打压，最近的USB4已经目标明确，我们就是从低端到高端，一统天下.Thunderbolt™接口之前限制其发展的主要是INTEL的专利费用，不过现在已经开始免费授权啦，势必将对其接口的拓展市场有大的促进，Intel 宣布免费授权雷电技术许可！也许Thunderbolt 3春天就在2018！名目繁多的接口都可被支持Thunderbolt 3的USB Type C接口取代.

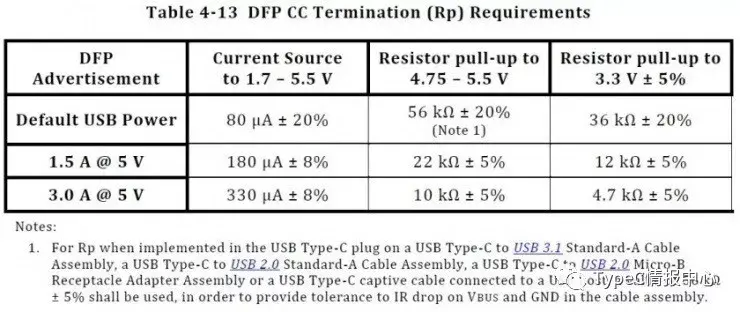

USB Type-C，主要特性如下：

无正反面的区分。

相容过去的 USB 2.0、3. 0 与未来 USB 规格的连接规范，支援1万次的插拔，支援 3C 产品充电(如果需要用到 USB 3.1 PD所制定的大电流的功能，就有必要使用 Type C 以及特殊的线材，而原来的 Type A/B 皆无法达成 )，日常大家口中所说的USB接口（Type A、B等）及未来将一统江湖的USB Type C接口等，都属于接口的物理规范，而USB2.0、USB3.0、USB3.1等，则是相关的通信协议.

USB Type-C 这是 USB 协会新制定的连接器规格，USB Type-C 因为是跟随 USB3.1 一同发表，所以很多人都误认为 USB3.1 一定要使用 USB Type-C 的线材连接，才可以达到 10Gb/s 的效能，更有人将 USB Type-C 写成 USB3.1 Type-C，这都是不正确的 .

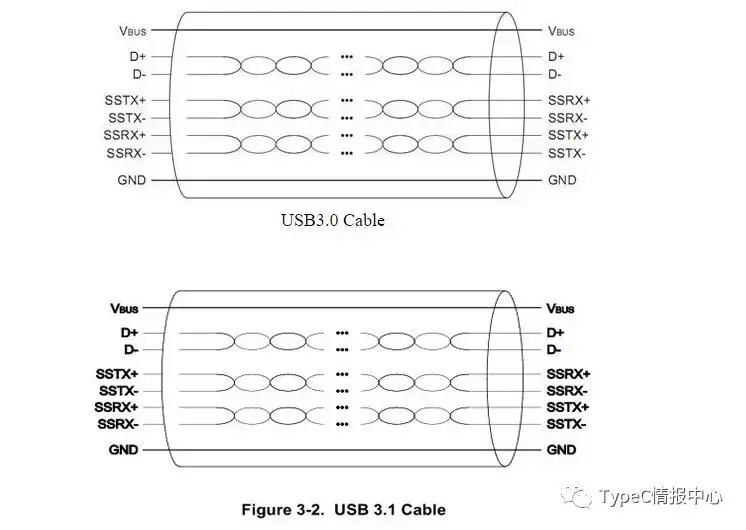

USB3.0 与 USB3.1所使用的连接线数可以是一样的，所以使用 USB3.0 的传输线是一样可以达到 10Gb/s的效能，我们来看看下图规范提供的说明：

当然速度越快对线材的品质要求也越高，当你使用 USB3.1 产品时，请尽量使用大厂所提供的线材，避免使用到品质不良的线材，造成效能无法提昇的状况，特别是一些转接类全功能的HUB类产品（东莞中顶电子有限公司 的3.1规格的GEN2高速线材可以推荐使用，当然更多可以参考我们的供应链资料：【 行业分享：高频线材生产供应链】）,USB Type-C 的连接器（连接头）同样也可以用在 USB3.0 、USB2.0 的连接传输上，目前已使用的产品众多，如手机，平板电脑等.

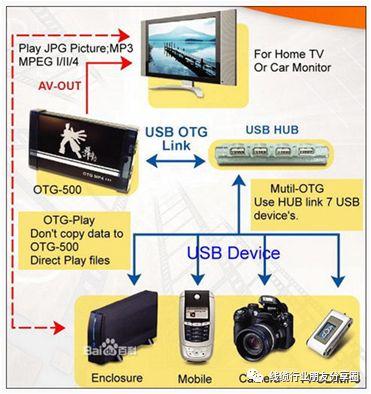

USB OTG

USB OTG是USB On-The-Go的缩写，是近年发展起来的技术，2001年12月18日由USBImplementers Forum公布，主要应用于各种不同的设备或移动设备间的联接，进行数据交换。特别是PDA（掌上电脑)、移动电话、消费类设备。改变如数码照相机、摄像机、打印机等设备间多种不同制式连接器，多达7种制式的存储卡间数据交换的不便。

On-The-Go，即OTG技术就是实现在没有Host的情况下，实现设备间的数据传送。例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来；也可以将数码照相机中的数据，通过OTG发送到USB接口的移动硬盘上

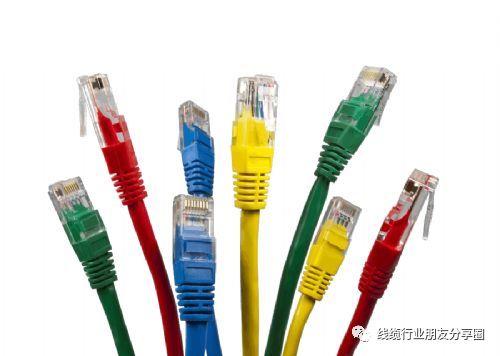

05：LAN Cable 系列

以太网双绞连接线有两种：一种是广泛使用的直连接线，另一种是特殊情况下使用的交叉线，如果是PC连接交换机或其他网络接口等，或是其它连接的双方地位不对等的情况下都使用直连接线，而如果连接的两台设备是对等的，例如都是两台pc机，笔记本等，就要使用交叉线了，两者的差别是线序不一致，接口是一样的。不过，随着科技的进步，网卡现基本都支持自动反转，对等设备之间用直连线也能正常通信了。

交叉线的做法是：一头采用568A标准，一头采用568B标准

平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）要求12，36双绞

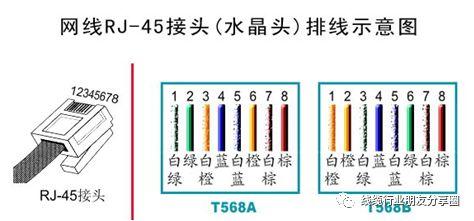

将水晶头面向自己（小尾巴在背面）

从左到右线序1 2 3 4 5 6 7 8

568A标准：

白绿 绿 白橙 蓝 白蓝 橙 白棕 棕 　　

568B标准：

白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

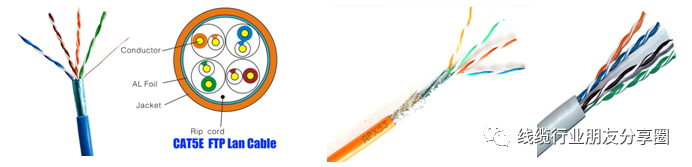

双绞线：双绞线的英文名字叫Twist-Pair。双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。一般由两根22-26号绝缘铜导线相互缠绕而成。与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

UTP（非屏蔽双绞线）：内部没有金属屏蔽膜，所以它的稳定性较差，但它的优势就是价格便宜

STP（屏蔽双绞线）：双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高

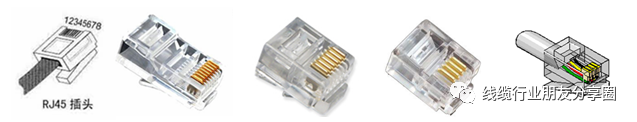

水晶头是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为“水晶头”。主要用于连接网卡端口、集线器，交换机、电话等

RJ-45接头：RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯

RJ11水晶头：RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。在计算机系统中，RJ11主要用来联接modem调制解调器。日常应用中，RJ-11常见于电话线。

RJ12通常也适用于语音通信的，结构和前两种一样，但是有六根针脚（6p6c）。同时还衍生出六槽四针（6p4c）和六槽两针（6p2c）两种

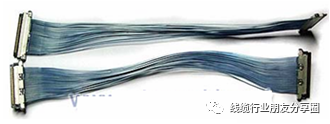

06：极细同轴线 系列

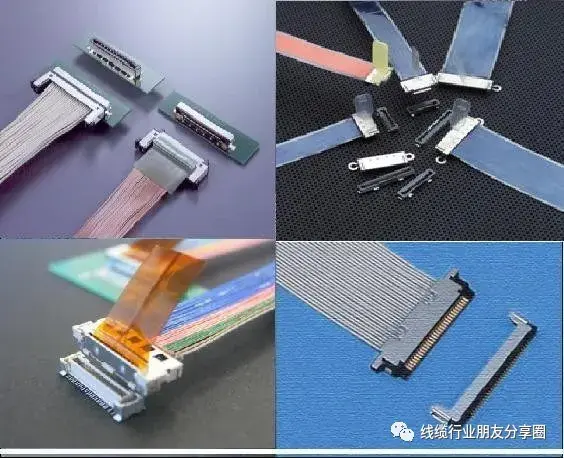

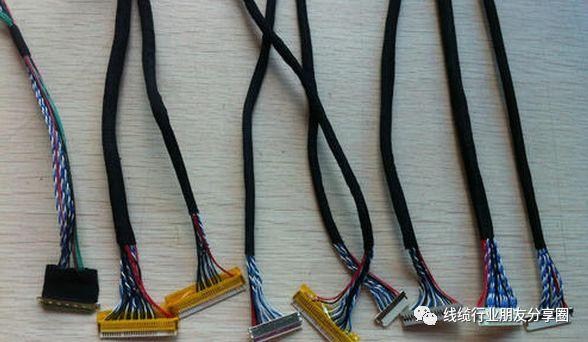

极细同轴线主要用于笔记本电脑、数码相机、手机、医疗设备、SCD、监控器、工业电脑等精密仪器的内部连接线，它是一种低压差分讯号传输，为连接主板和液晶显示器起到的传输VGA信号和电源的作用，具有很好的屏蔽性，特性阻抗稳定性，及使用寿命长

应用的主要几个大类

笔记本屏线缆

LCD液晶屏线缆

手机线缆

数码相框线缆

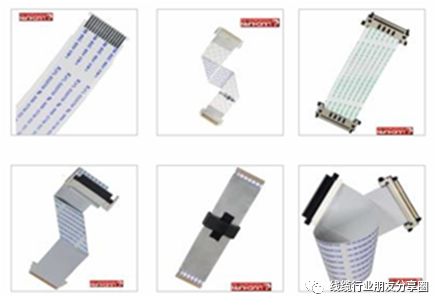

07：柔性扁平连接线 系列

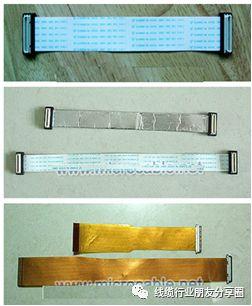

柔性扁平连接线（ Flexible Flat Cable ）

柔性扁平电缆是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化生产线压合而成的新型数据经线，具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽（EMI）等优点

应用： 产品广泛应用于各种打印头与主板之间的连接，笔记本电脑、手机、绘图仪、扫描仪、复印、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。可以任意选择导线数目及间距，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线用

常用规格 ：P=0.5、P=0.8、P=1.0、P=1.25、P=1.27、P=1.5、P=2.0、P=2.54等

08：射频同轴连接线 系列

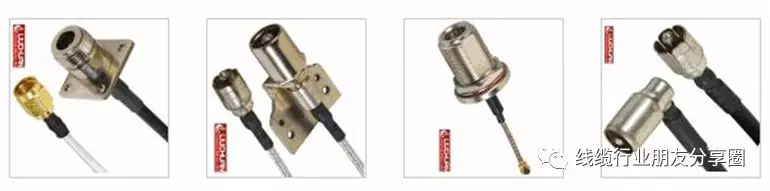

射频同轴连接线（ RF Cable )

射频同轴线是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。我们接触比较多的射频同轴线有两类：50Ω和75Ω的射频同轴线，与各类同轴线配套的还有射频同轴连接器，包括推入式及螺丝式装配的，具体易拆易装、寿命长、搞震性强、可靠性高等优越的性能

应用 ：

广泛的应用在军用、民用微波设备和数字、移动通信设备的射频回路中

SATA 连接线 系列

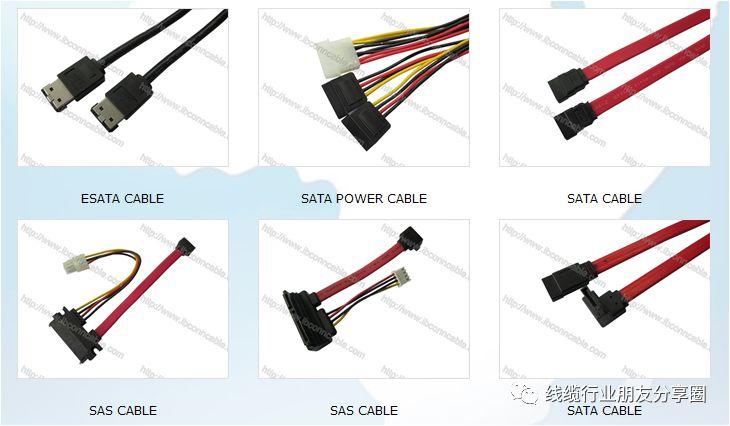

SATA Cable - SATA 连接线

SATA 是SerialATA (Serial Advanced Technology Attachment)的缩写，亦称串列ATA。用于主机板和大量储存装置（如硬碟光碟机）之间的数据传输。SATA的传输速度比以往更加快捷，并支援热插拔。另外SATA汇流排使用了嵌入式时讯号，具备更强的纠错能力，能对传输指令（不仅是资料）进行检查，发现错误会自动矫正，提高了资料传输的可靠性。

10：DC Cable 系列

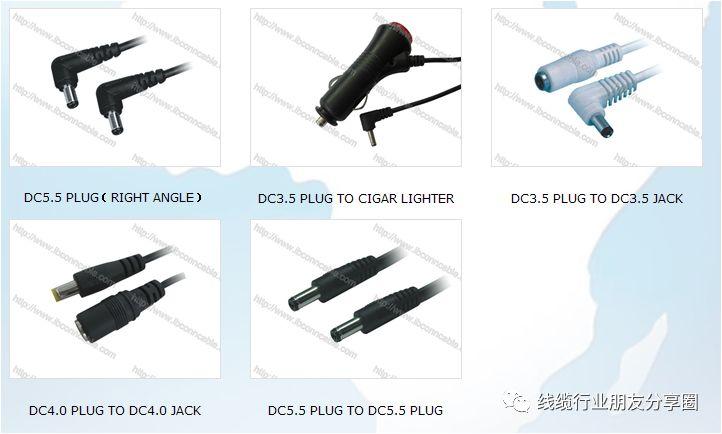

DC Cable

DC Cable 属低电压传输连接线，具有良好的灵活性，用于家电、电器等的连接，具有实用性强、方便连接等。DC线分：DC电源线、DC数据线、DC插头线、DC充电线、DC防水线等

11：电脑周边线材 系列

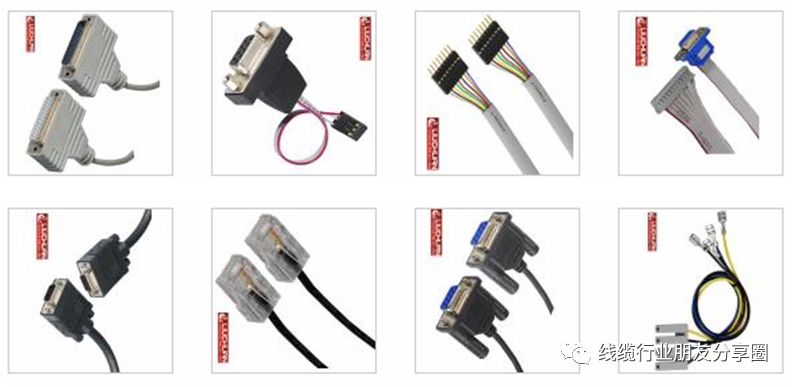

电脑周边线(Computer Peripheral Cable)

电脑周边连接线主要包括：键盘、鼠标、网线、音频/视频线等产品。其中RGB Cable为标准视屏传输连接线，主要对红/绿/蓝三种颜色进行传输、储存、转换处理，适合模拟显示设备的应用

12：RCA Cable 系列

RCACable

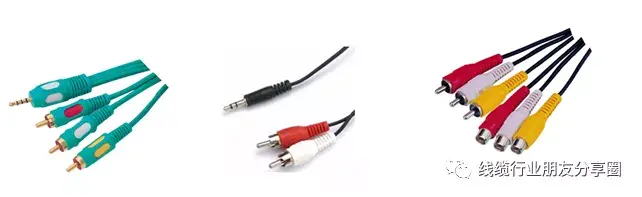

RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。RCA俗称莲花插座，又叫AV端子，也称AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。它既可以用在音频，又可以用在普通的视频信号。RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。通常都是成对的音频接口（左右声道）（白色）和视频接口（黄色）

一分为二线，就是你可以同时用耳机和音响,没有这个线你只能用耳机和音响的其中的一个；

一分为三线或三对三线

连接 DVD和电视的音频线 视频线，有部分电脑带多功能端子的也可用来连接电视，或者家庭用大音箱

13：VGA Cable 系列

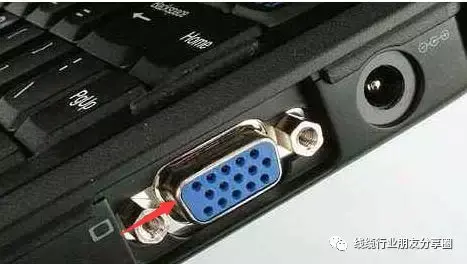

VGA Cable

VGA（Video Graphics Array）是IBM于1987年提出的一个使用模拟信号的电脑显示标准，也叫显示绘图阵列。VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。

VGA显示模式

VGA支持在640X480的较高分辨率下同时显示16种色彩或256种灰度，同时在320X240分辨率下可以同时显示256种颜色。在VGA基础上加以扩充，使其支持更高分辨率如800X600或1024X768，这些扩充的模式就称之为 VESA(Video Electronics Standards Association，视频电子标准协会)的Super VGA模式，简称SVGA，也叫D-Sub接口，它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)

VGA技术的应用主要基于VGA显示卡的计算机、笔记本等设备，而在一些既要求显示彩色高分辨率图像又没有必要使用计算机的设备上，VGA技术的应用却很少见到。

14：DVI Cable 系列

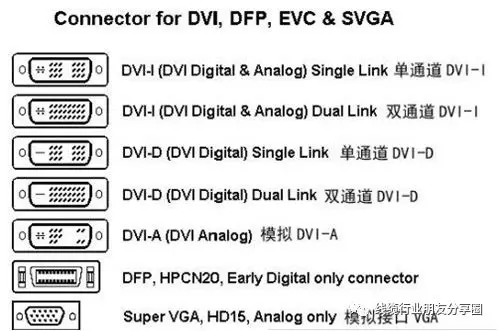

DVI Cable----DVI详细介绍

DVI（Digital Visual Interface），即数字视频接口。数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用
