手机射频（RF）指标-灵敏度（sensitivity）

灵敏度是通信接收机一个极其重要的指标，它定义为在指定输出信噪比的条件下，接收机所需的最低输入信号电平。对于手机来说，灵敏度指标也非常重要，只不过按照3 Gpp协议，把测试条件改为了给定输出误码率(或误比特率)而已。

事实上，对于数字通信而言，给定输出信噪比和给定输出误码率这两个条件是等价的。有通讯原理教材可知，不考虑信道失真时，解调信号的误码率与输入信噪比有一一对应的函数关系，而输出信噪比则等于输入信噪比减去接收机等效噪声系数。

当然，不同的调制方式会有不同的误码率，同一种调制方式采用不同的解调方法，如相干解调或同步解调与非相干解调或包络解调也会有不同的误码率。一般而言，相干解调的误码率总是低于包络协调的，但相干解调需要严格的载波恢复和码元定时，使得系统远比包络解调复杂的多。

Pa mu(dBm 10 lg7 NFHdB)+ 10lg8+ SNR. m

其中，为破耳兹曼常数(1.38*102J]k)，T为开尔文温度，B为接收机带宽，NF为接收机噪南系数，SNRuu 2为接收机最小输出信噪比，P则为在满足 上述条件下所需的输入信号功奉最小值。在不考虑最小输出信噪比SNR的情况下， 我们常把前三项称为“基底噪声”，用F表示，如下:

Fr(dBm) = 10 lgkT + NF(dB)+ 10lgB

但是很多时候，我们看到的灵敏度却采用如下方程描述:

P in_min(dBm) = - 174(dBm/Hz)+ NF(dB)+ 10 lgB + SNRout_min

其实， 只不过是在式中代入了k与T= 290K而已。而之所以取290 K,乃是地球的平均温度为17°C,正好为290 K。但也有一些文献以25°C为参考，大家算算便知，25°C与17°C的计算误差约为0.12 dB,所以也不必刻意计较到底是17°C还是25°C了。由式可知，提高接收机灵敏度可以从降低系统带宽B和降低系统最小输出信噪比SNRoutmin入手。但这两个参数往往是固定的，不允许改变。因此，降低接收机的噪声系数NF才是提高灵敏度的关键!

手机RF校准原理

1、校准 、终测的目的

现在生产的相同型号手机虽然使用都是相同器件,但这相同器件还是有的一定的偏差,由此组合的手机就必然存在着差异,但这差异是在一定的范围,超出了就视为手机不良。因此校准的目的就是将手机的这种差异调整在符合国标的范围，而终测是对于校准的检查，因为校准无法对手机的每个信道，每个功率级都进行调整，只能选择有代表性的（试验经验点）进行，所以校准通过的手机并不能肯定它是良品，只有通过终测检验合格的才算是，我们现在生产线上的校准终测测试程序都是将这两个部分合并（除了DA8和EMP平台）。

（1）手机的基本校准、测试项的介绍：

1、Battcal（电池校准）：是对手机的电池模拟使用的调整，分两种情况（4.2V和3.5V）。

恒9系列和Florence平台的校准相似，先调整手机电池处在4.2V时的偏置值，使其冲手机读取的电压表示值在4.2±0.1v的范围，然后将电池的电压调至3.5v，看电压是否还处于3.5±0.1v的范围，是就将这偏置值存入手机。

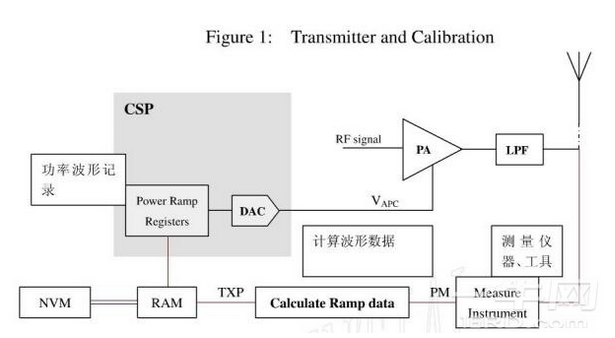

2、TxCal（发射机校准）：不同的平台有不同的校准方法，但其大致的原理是一样的。就是通过一定的方法调整在一个或者几个试验经验点（全部功率级）的功率值的表示值，使其符合国标的要求。这表示值可以是一个单一的数字，也可以是一组，像A6/A8系列的就是多个经验点（GSM900有10,60,105,1000这4个信道，DCS1800有570,700,800这3个信道）全功率级（即GSM900有5-19，DCS1800有0-15）单一的数值，而恒9系列和Florence平台则是单个经验点（GSM900有62，DCS1800有698）的全功率级代表该功率级的一组功率曲线的表示值。

在这就目前使用的两种PA将校准做个详细的介绍
