低价高配，荣耀Play深度拆解

前言：

荣耀Play是荣耀系列中首台采用了GPU Turbo技术的机型，具有划时代的意义，抛开了荣耀在大众眼中商务机的形象，从而使游戏不再挫，此外荣耀Play搭载着麒麟970芯片，整体性能优于骁龙835，在835目前JD普遍2000的情况下，荣耀Play 4G+64G版本的价格以1798促销可以说是目前性价比最高的旗舰。比起相对美丽的价格，其实我们更关心的是内部是否存在不足，或者说是否牺牲做工来换取价格的平衡？带着这样的疑惑开始了今天的拆机。

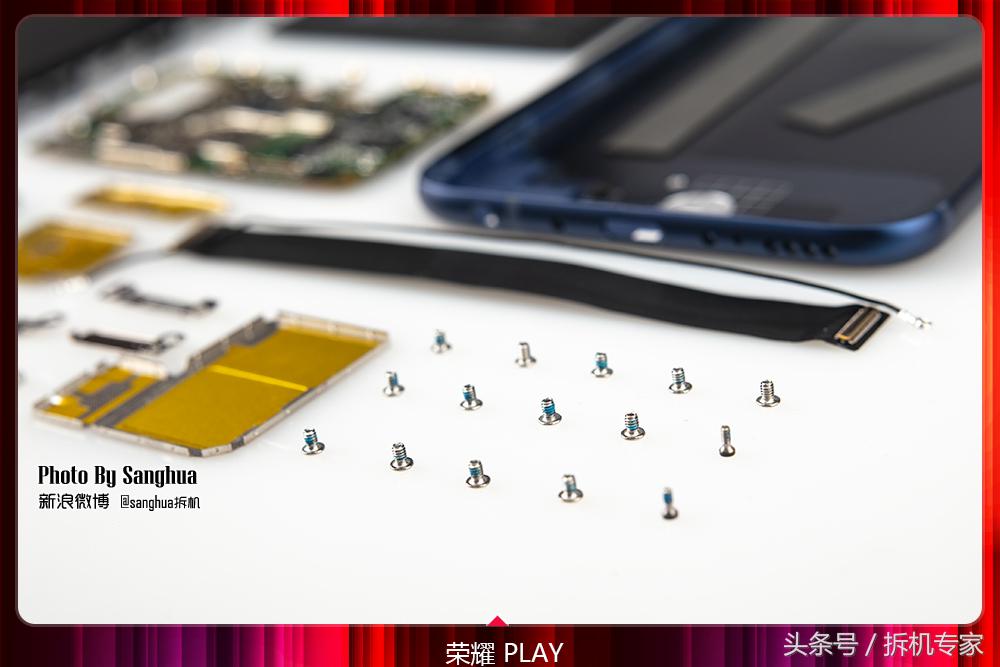

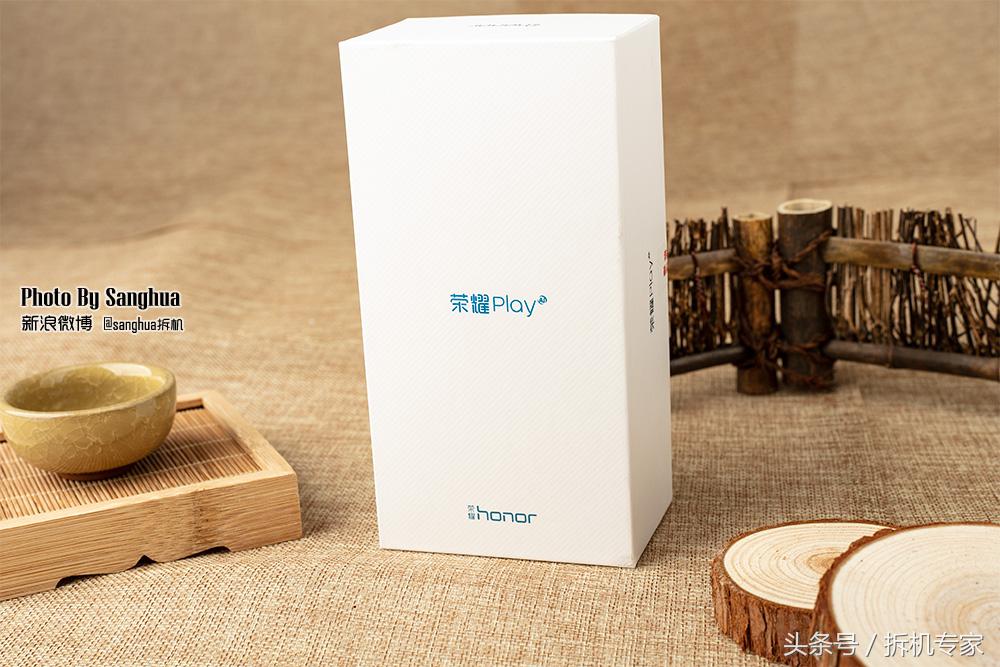

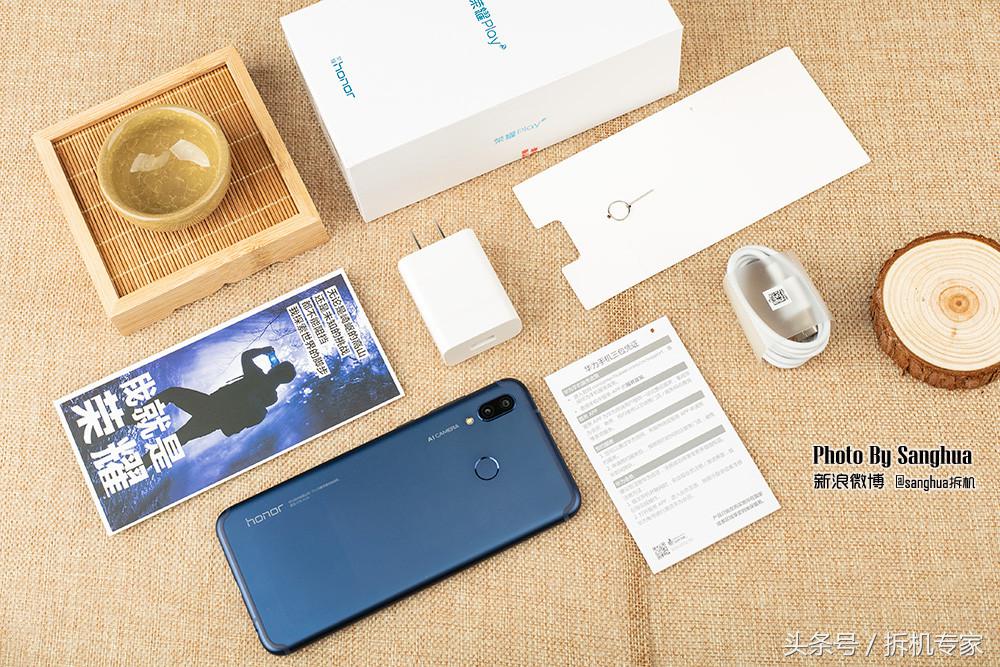

简单的开箱：

在附件上不想说啥，为了进一步控制成本，抛弃耳塞这也是情理之中，当然相应的价格也做到了最低旗舰。

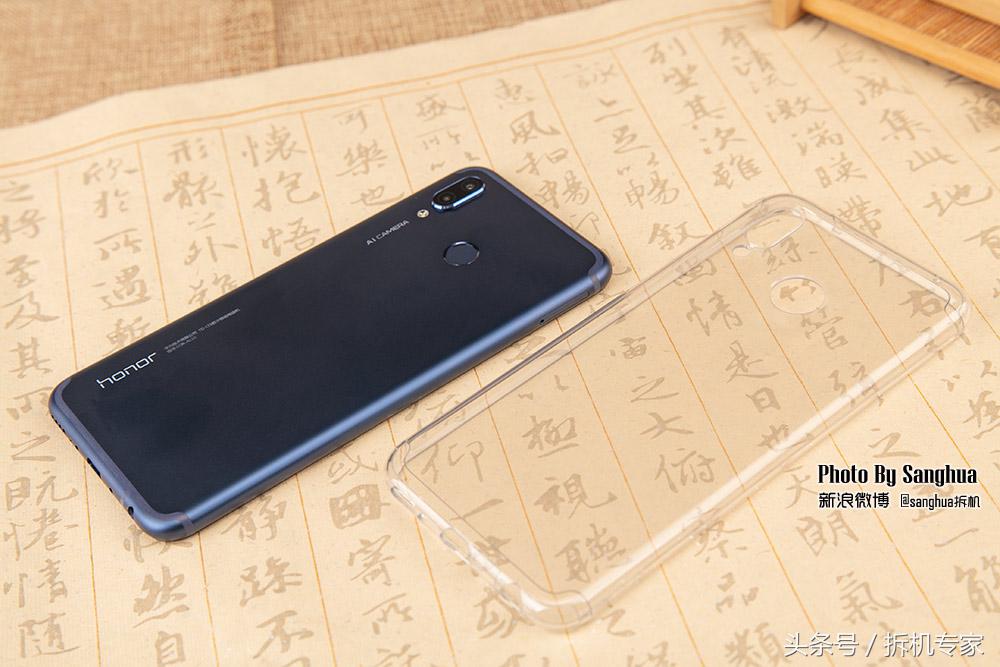

此外手机标配了保护套，虽然算不得最好，而且这种套子使用日久了会变黄，不过在极度调价后还能保持送套这个优良传统，值得点赞。毕竟能使用很长时间，很大程度上减少了意外跌落后碎屏的情况发生。

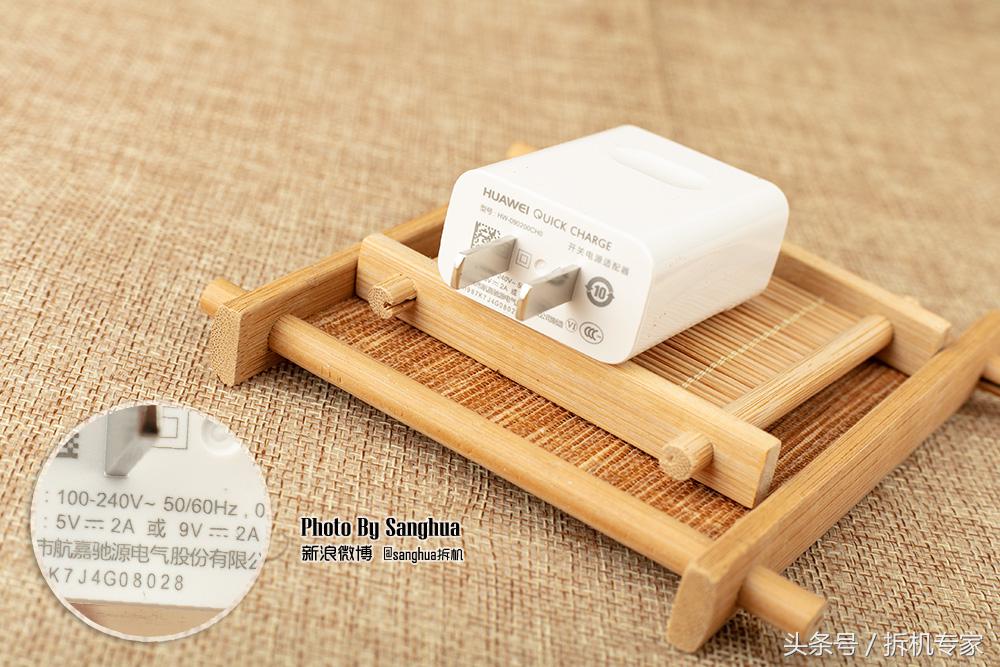

标配9V 2A的充电器，支持快充这也是旗舰的标准之一。

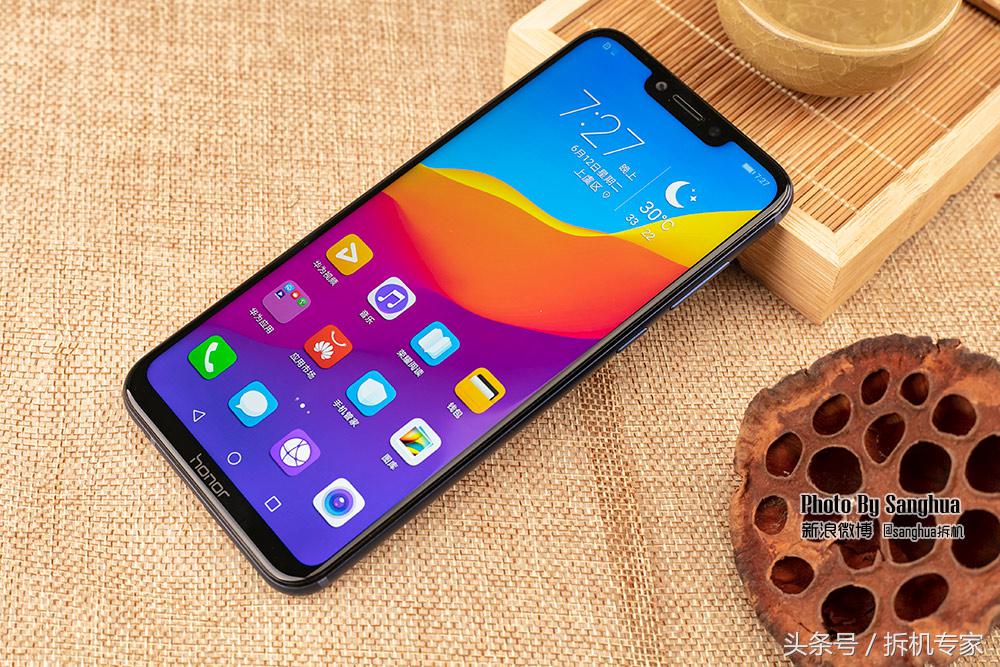

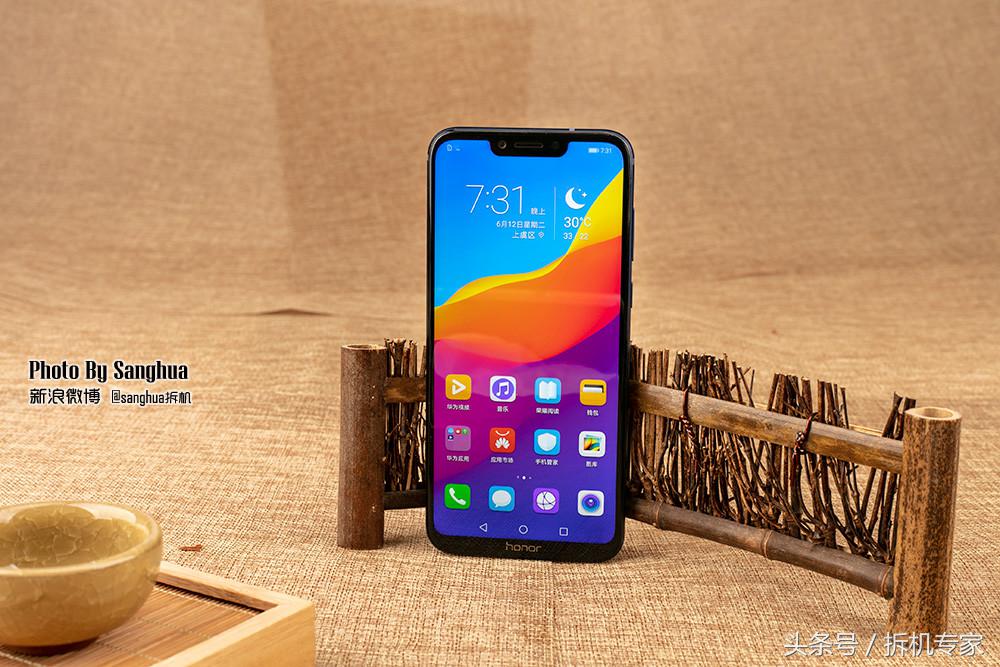

荣耀Play 5.5寸的机身搭载的是一块6.3寸的屏幕，屏占比达到了80%，2340x1080的分辨率确保了显示没有颗粒感。

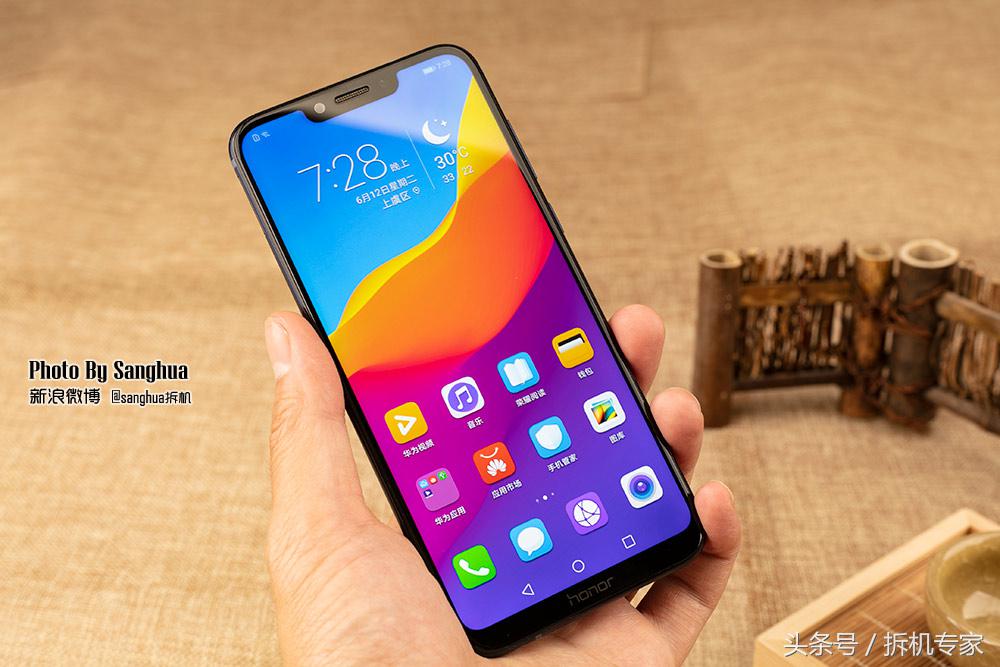

依然是采用时下流行的全面屏设计，底部及顶部的空间得到了很好的控制，唯一遗憾的是依然是刘海设计。

采用了2.5D玻璃边角圆润自然，不存在搁手的感觉。

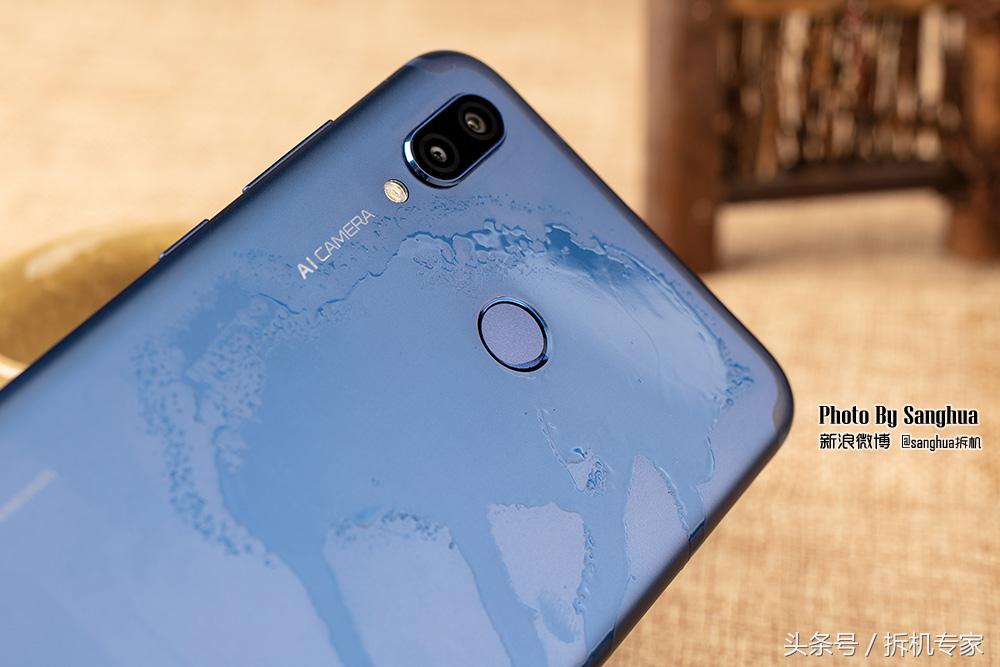

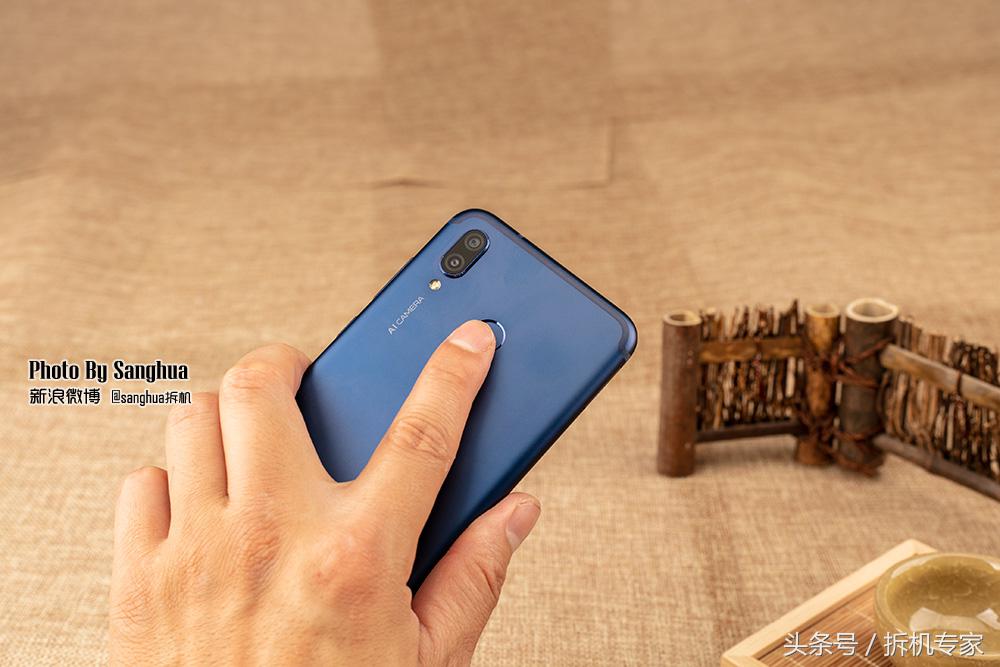

指纹识别模块被设计在背面，虽然没有屏下指纹的高大上，但是解锁速度更快。

和以往的荣耀系列一样，荣耀Play的指纹模块同样是粘死在后盖上，起到了很好的防水效果。

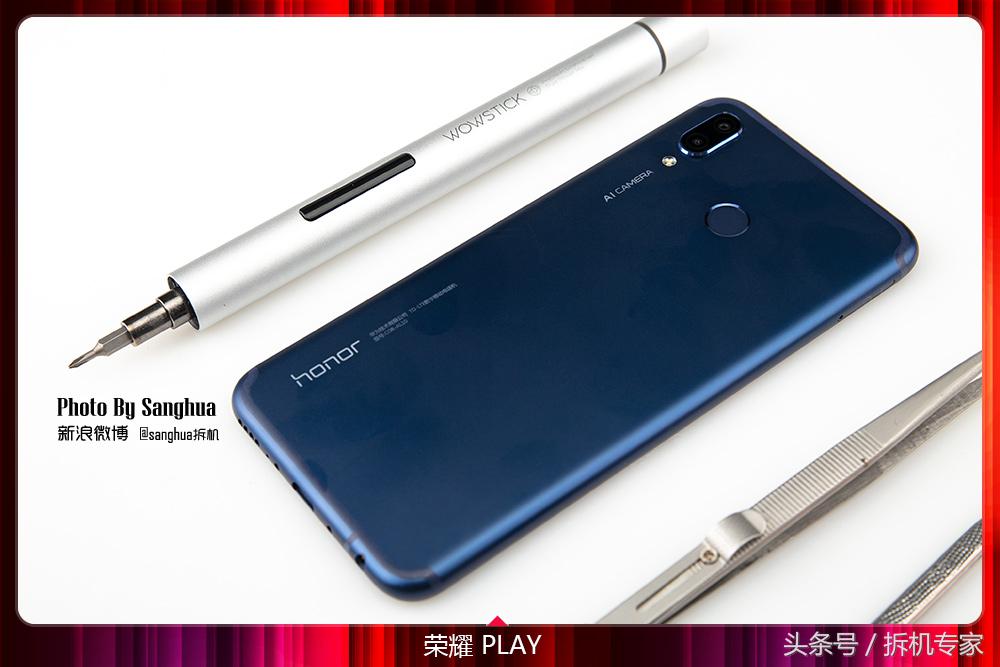

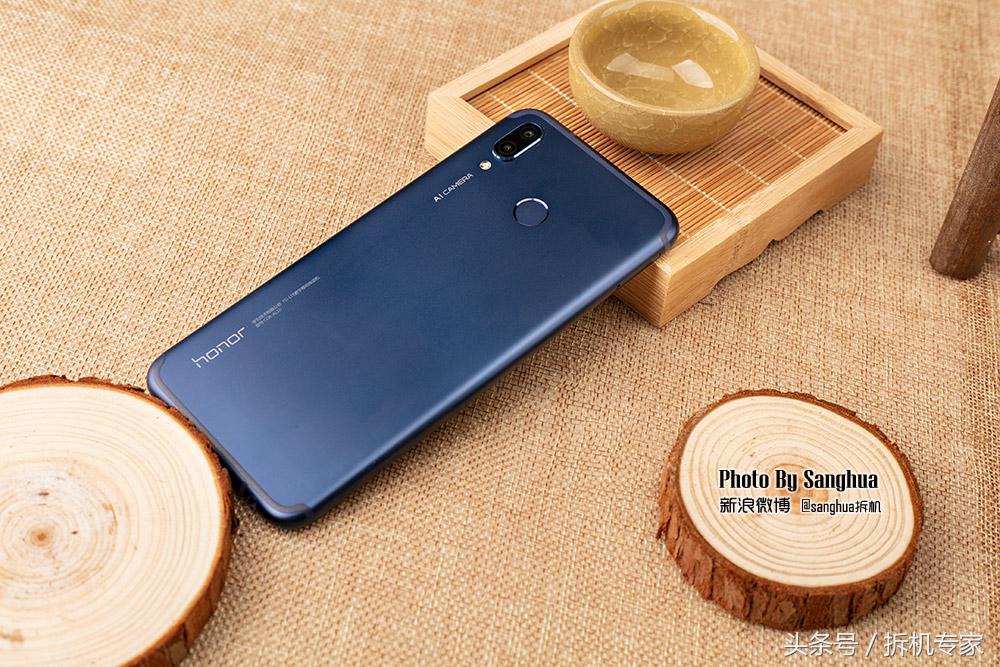

背面采用的是一体式金属后盖，确保了麒麟970的散热需求，同时也增强了整机的金属质感，即便是最具性价比的旗舰，外观上同样质感十足并没有缩料的感觉。

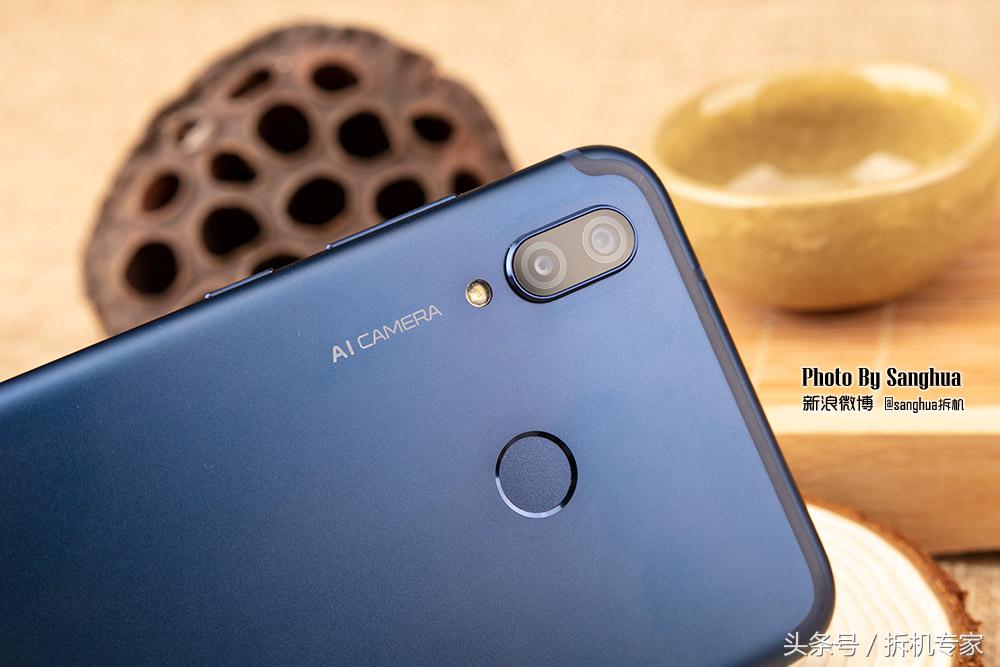

荣耀Play采用了1600万+200万像素后置双摄，搭配双色温闪光灯及AI摄影，相比2000万摄像头在画质上还是有所差距的，主要是这个200W的头比较鸡肋，不过满足日常拍摄的需求还是没有太大的问题。

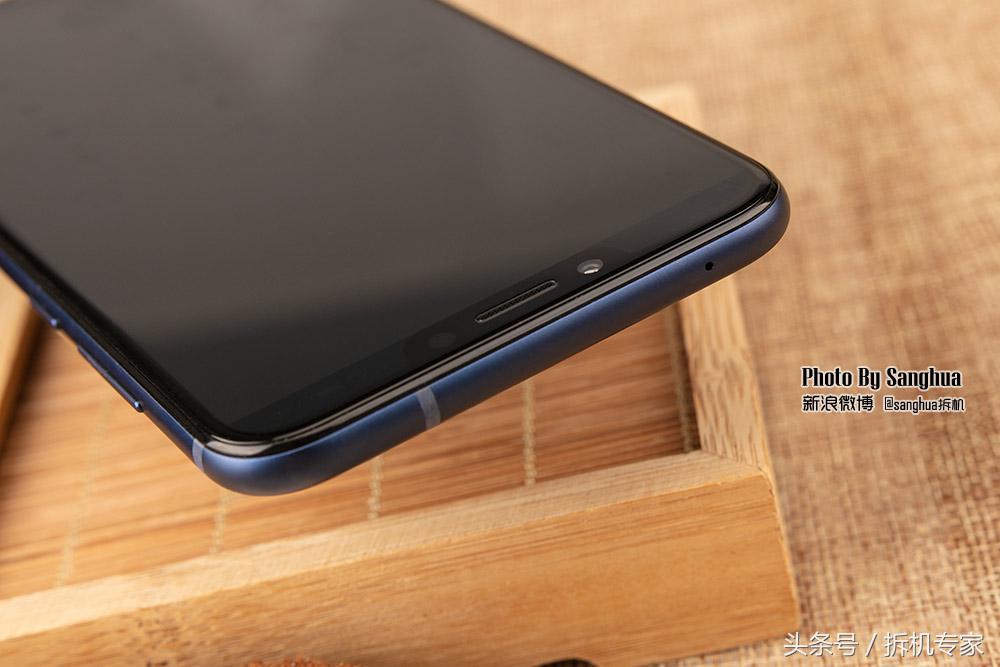

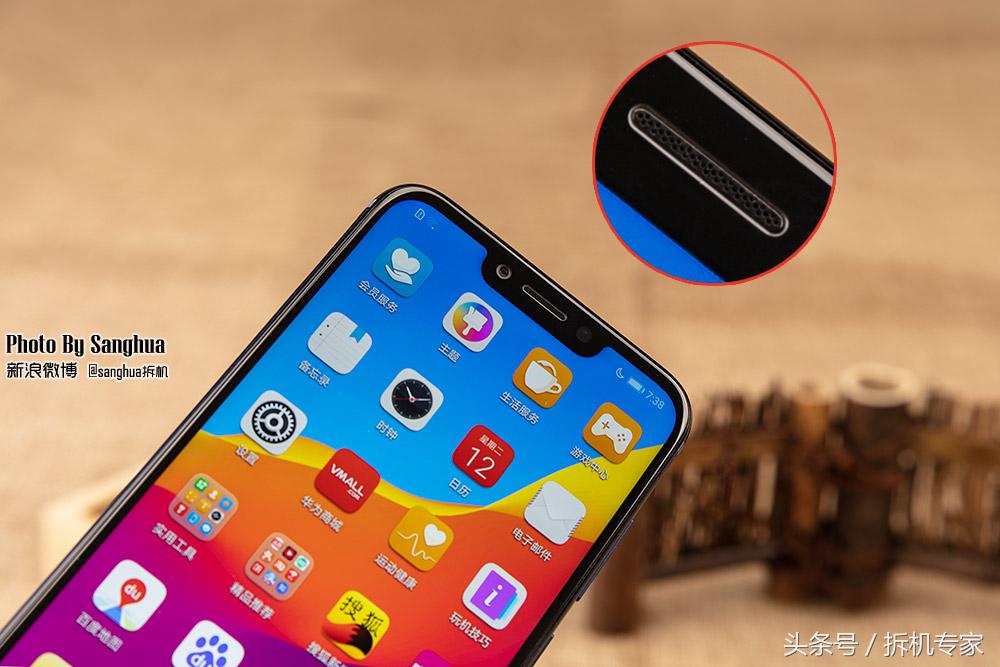

荣耀Play正面的刘海面积有所缩小，顶部依次为1600万像素摄像头、听筒及光线距离感应器，听筒与屏幕持平，减少了积灰。

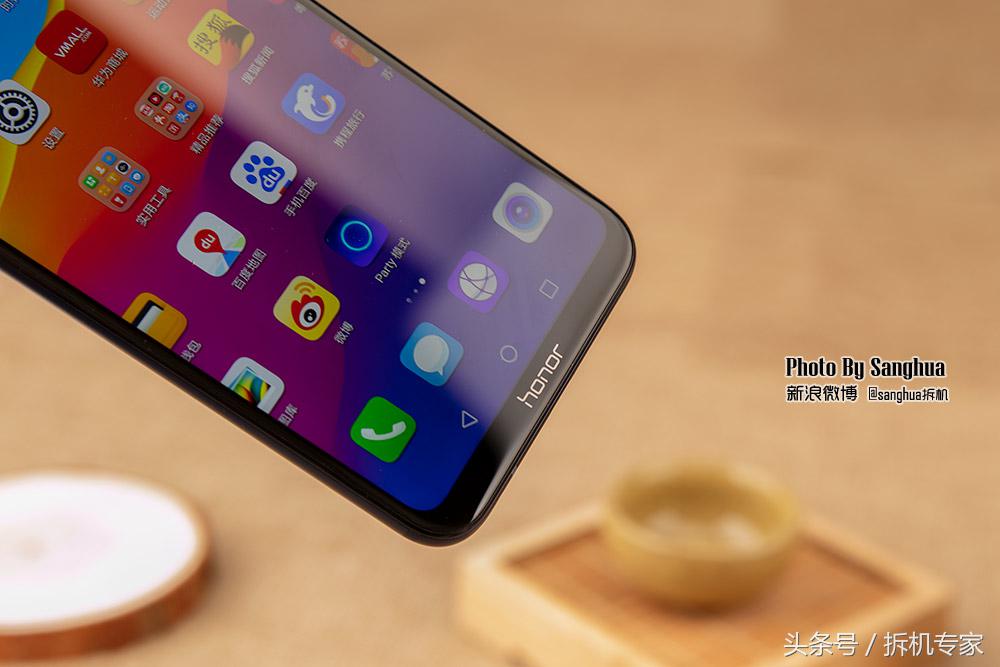

底部依然是虚拟键，屏幕进行了圆角设计，使用整个手机更加温润。

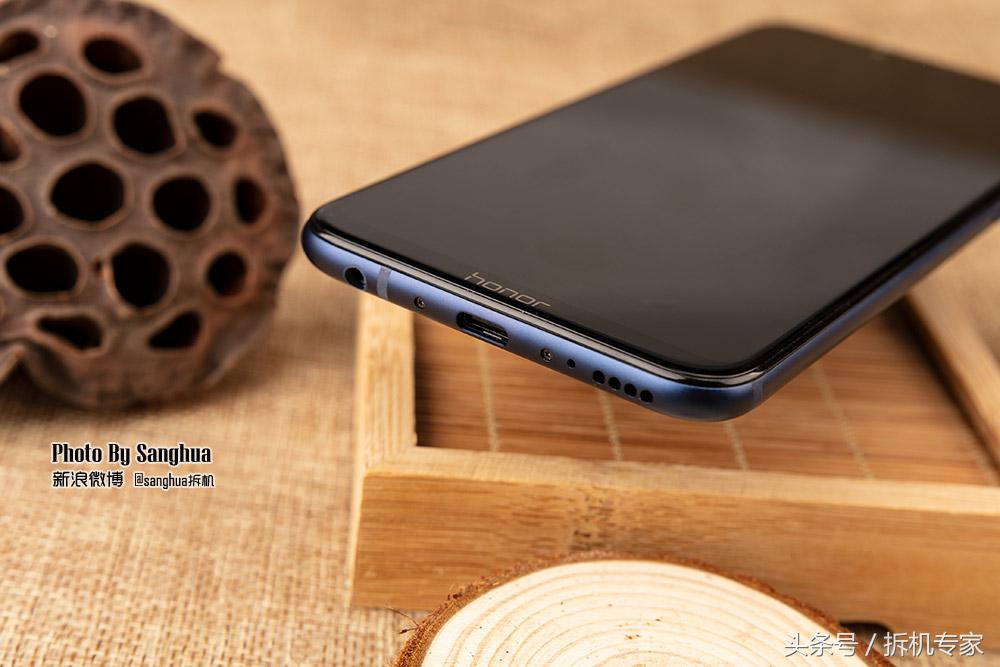

底部也没有因为节省成本而去掉3.5音频接口，数据接口还是Type-C高速接口，而不是成本更低的Micro USB接口。

顶部为环境噪声拾音孔。

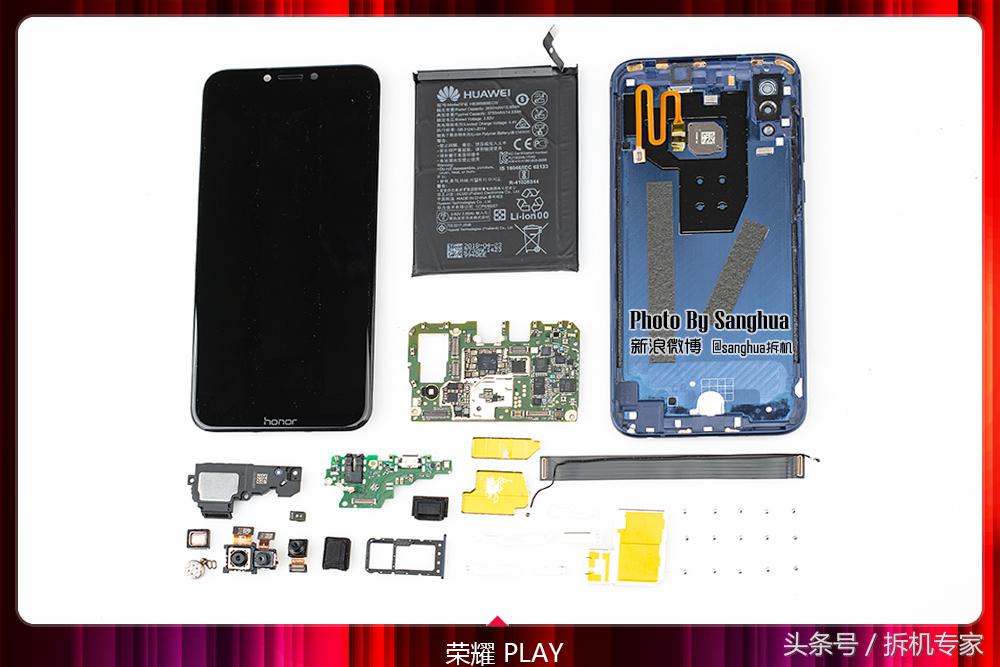

拆解：做工用料全分析。

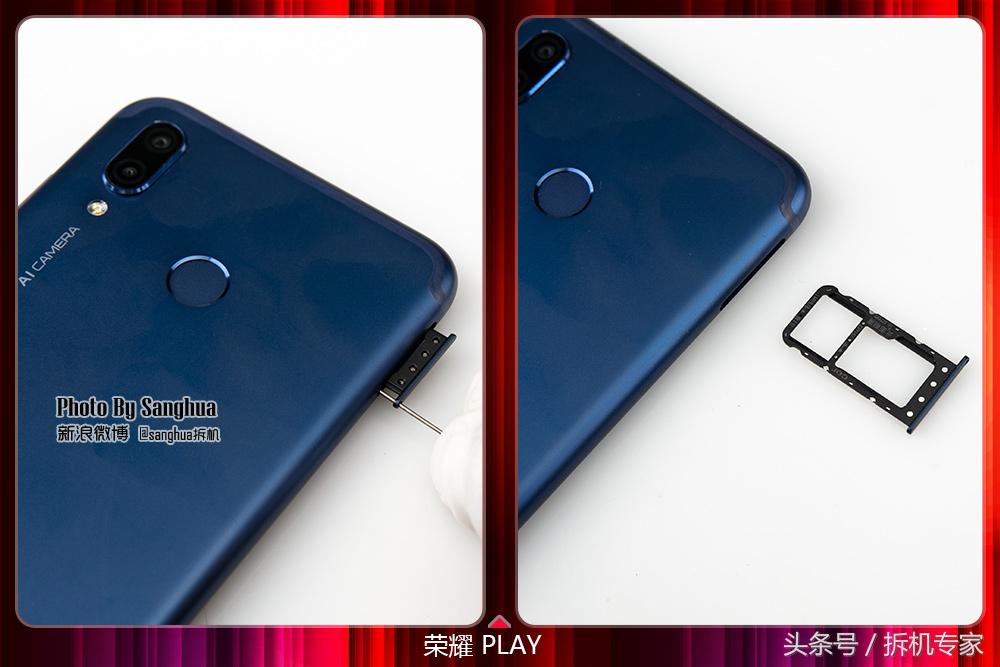

荣耀Play采用了三加二的卡槽设计，支持两张SIM卡或才一张TF卡一张SIM卡。在卡托的材料上采用金属钢板外包EPC材料，确保了超薄的同时不以牺牲结构强度为代价。

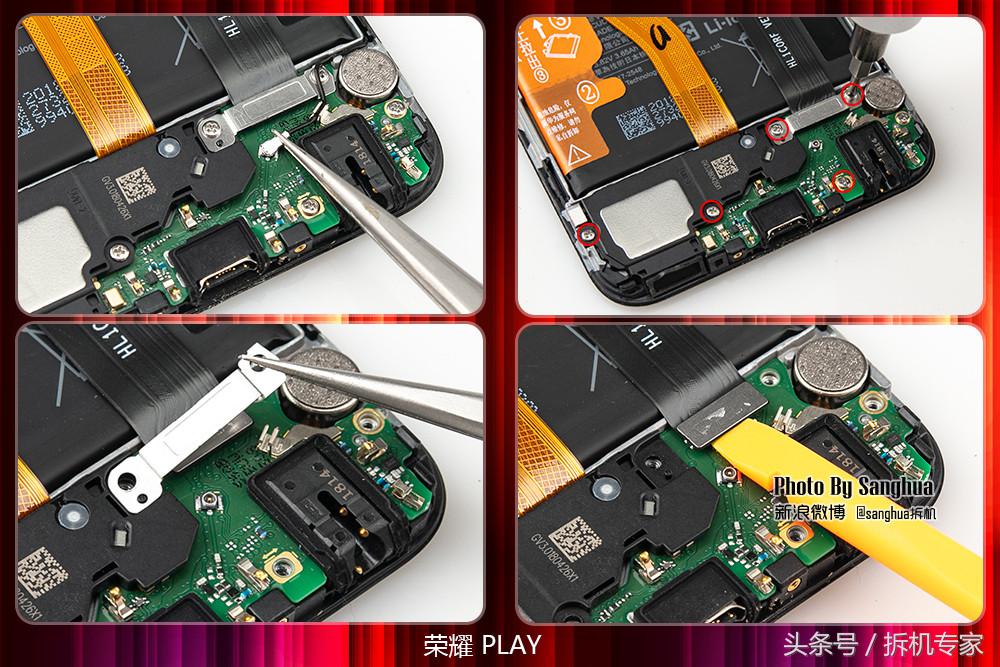

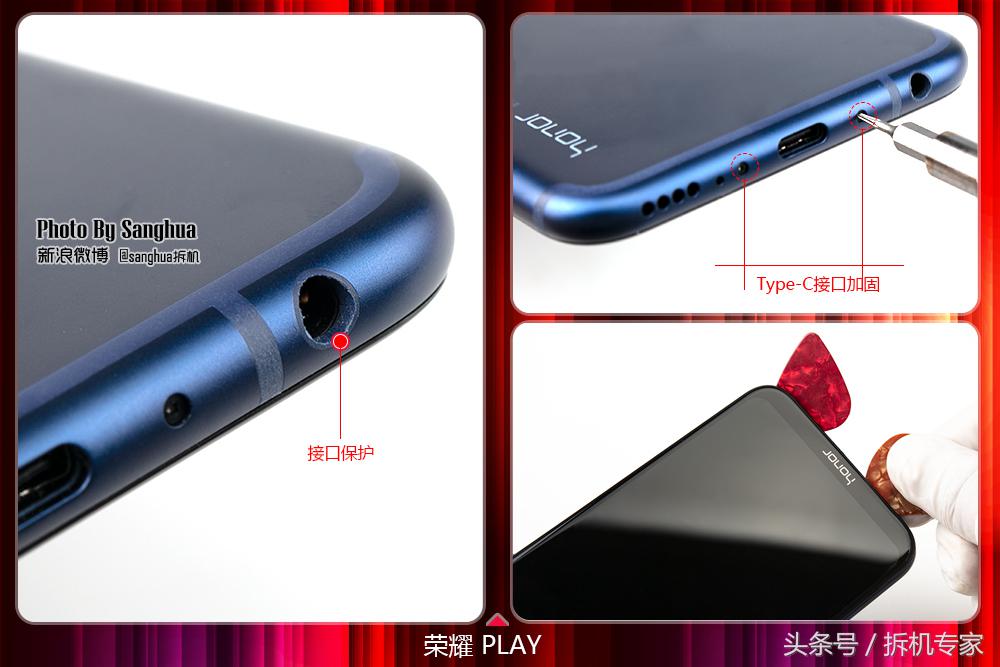

3.5接口位置进行内包了EPC材料进行了接口保护，保证了3.5音频接口的耳机不被划伤。在Type-C接口左右两侧设计有两枚螺丝对接口进行加固。在拆机前需要先退出螺丝，然后上撬片。

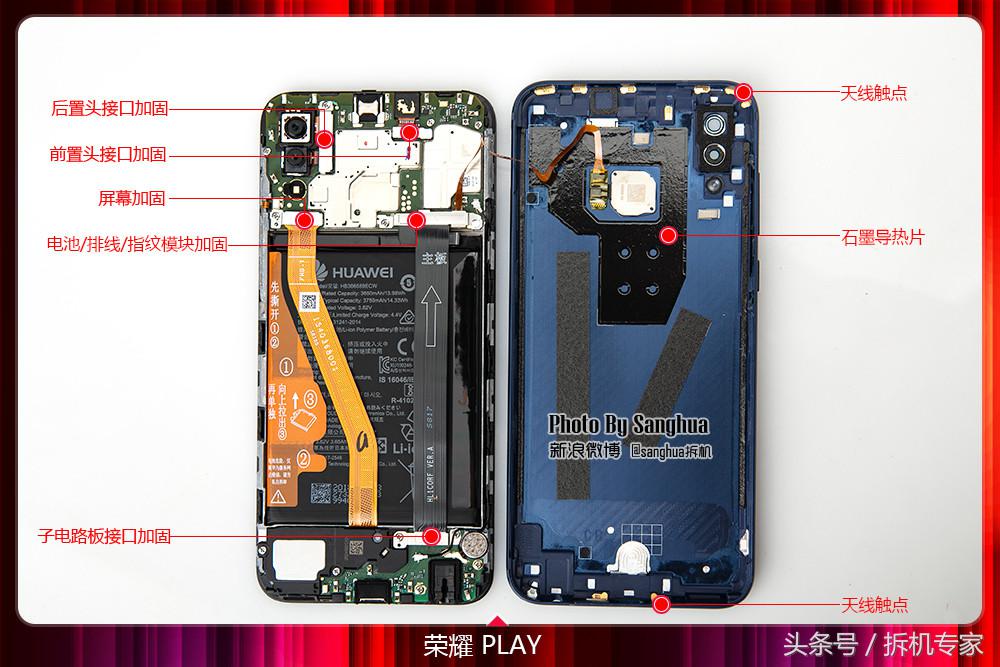

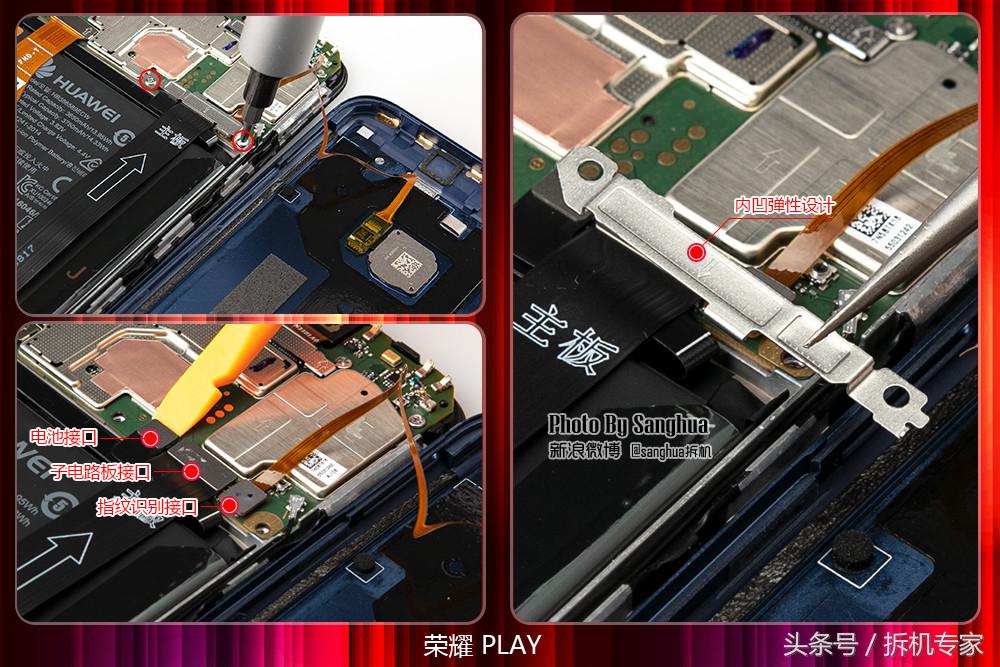

所有的接口都采用金属罩进行分段式加固，而没有采用你低成本的一整块塑料覆盖接口，确保了接口稳定性的同时又兼顾了散热。指纹识别模块接口被覆盖在金属加固罩内，需要先打开金属罩。

在开金属盖板时发现一个小细节，通常固定接口的金属盖板都是采用平板，而荣耀Play采用是的内凹设计，利用钢板的弹性及两端的螺丝加固，确保了数据接口的强度，不会松动。

先分离子电路板，可以看到在尾插部分除了横向左右两边的两枚螺丝外，又借用了两枚纵向的主板固定螺丝，确保了频繁插拔充电不会影响尾插的结构强度。

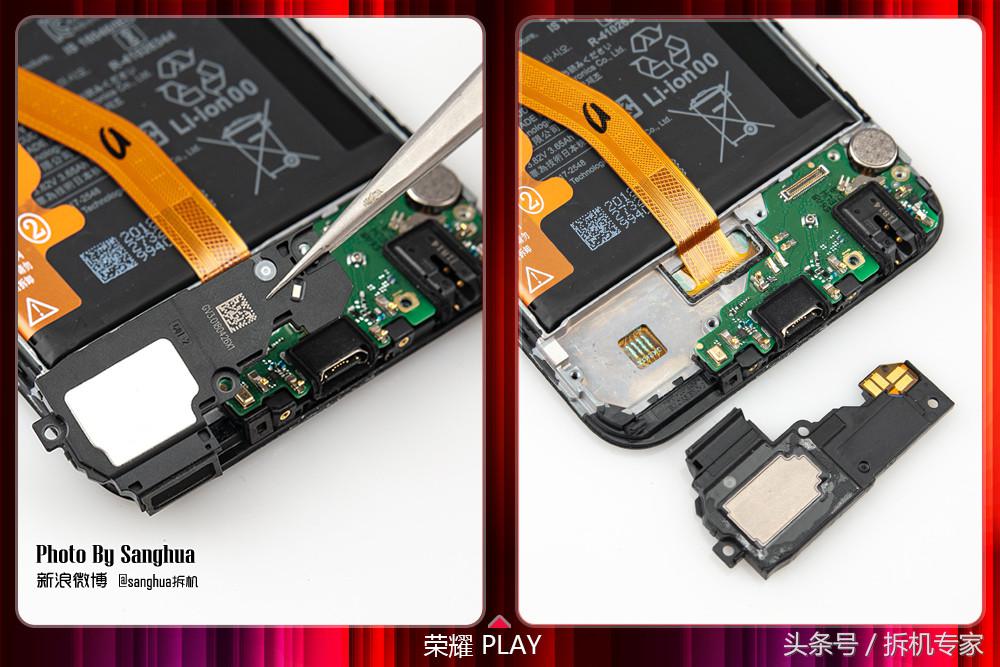

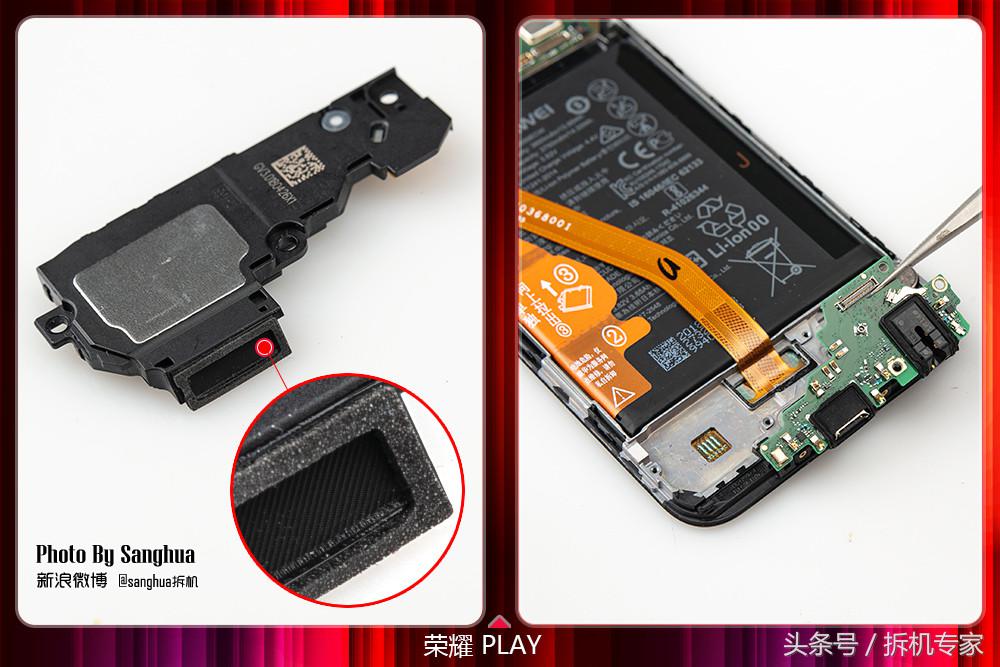

荣耀Play设计有完整的音腔，不过3.5接口的存在占用了不少的空间，不得不牺牲一部分音腔空间给接口，因此荣耀Play外放只能说对得起旗舰这个称号，外放的品质不存在千元机的山寨音，但也不像魅族16th那样的饱满圆润，在音质上主要是高音略显单薄，低音下潜不足，但是比起千元机好太多了。

音腔的防尘设计较为到位，设计有防尘棉同时带防尘滤网。

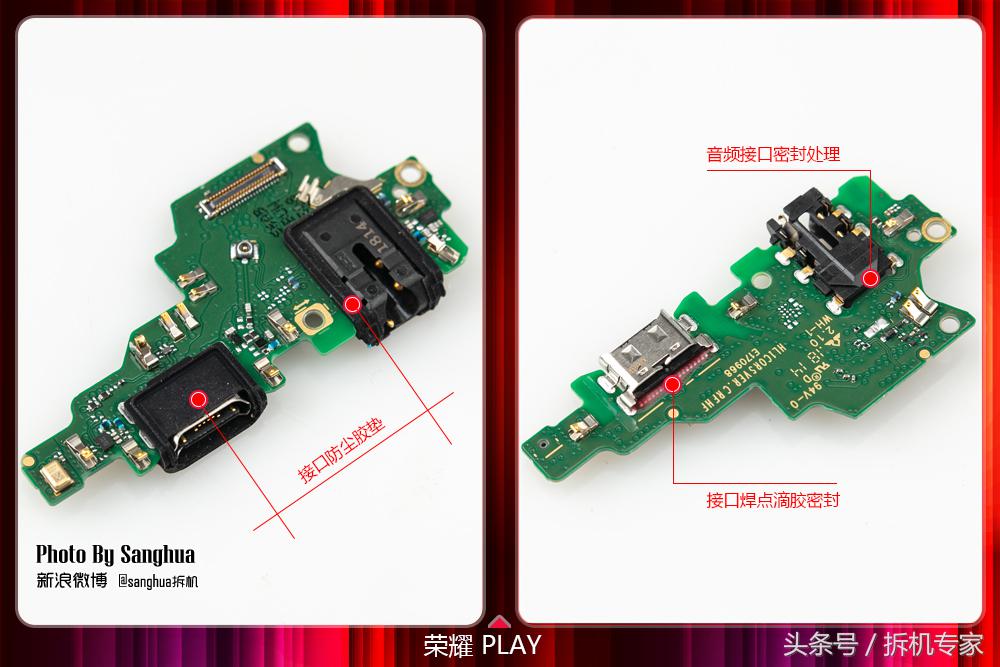

对接口处理十分到位，防尘胶垫、接口密封、焊点滴胶一个都没有少，不过Type-C接口上并没有外加金属罩加固，高强度使用下有所影响。

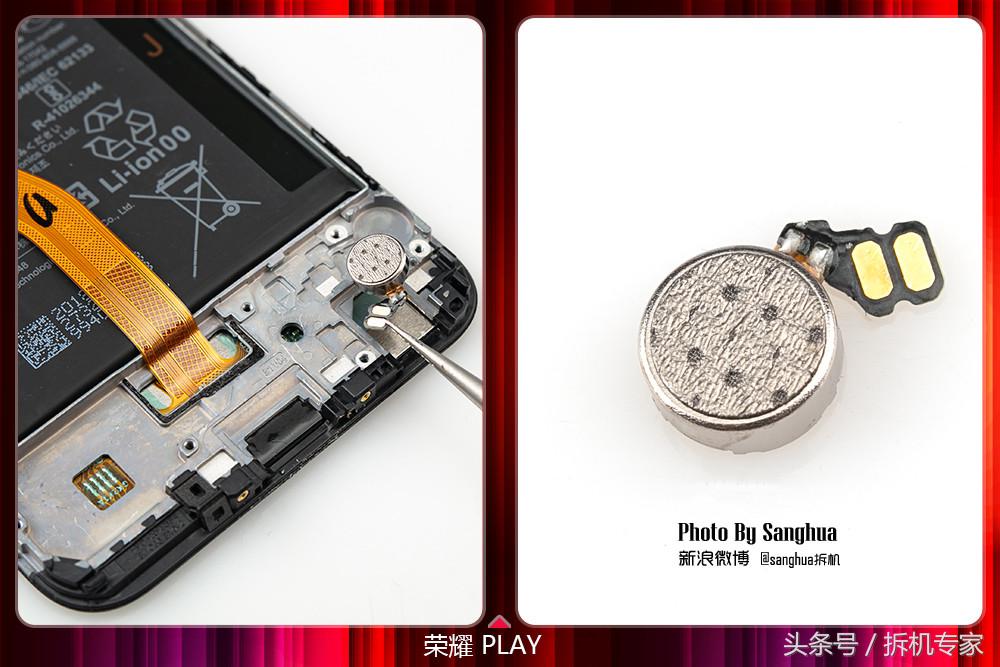

各绝大多数荣耀手机一样，荣耀Play同样将震动马达设计在右下角，配合运用AI算法，来实现不同场景的震动体验，如吃鸡游戏不同品类开枪，会有不同的震动方式。

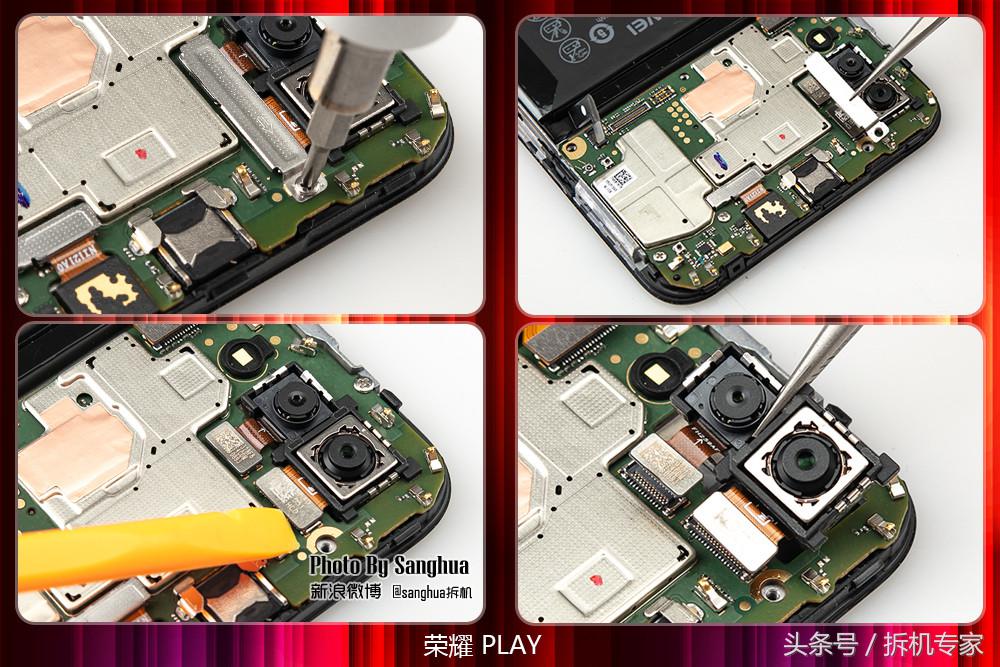

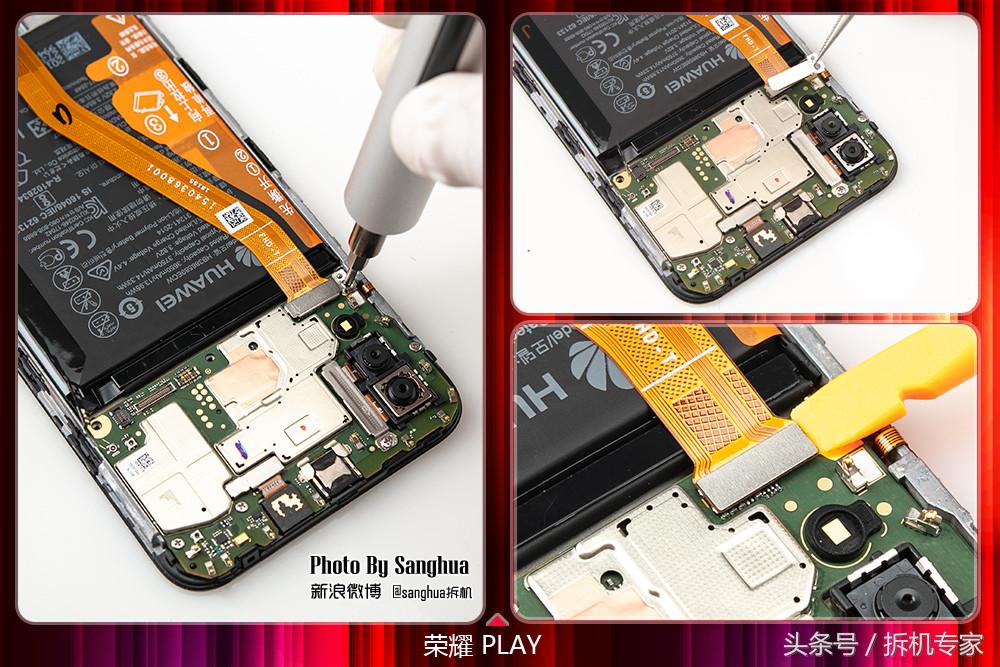

拆解后置摄像头前需要分离接口固定金属板。

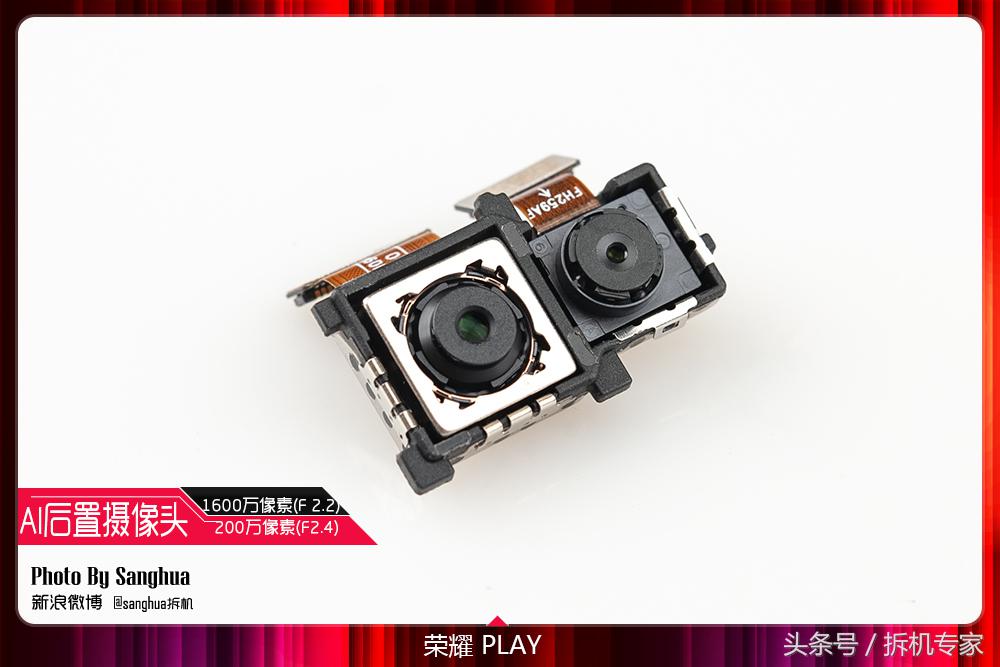

荣耀Play采用1600万+200万像素的后置双摄，应该说这个200万的辅助头比较鸡肋，好在有IA及摄像头算法的优化，毕竟还有1600万像素保底，出片的品质还算可以，在白天和光线充足的情况下表现还是令人满意的，虽然和自家2400万+1600万有不少差距，但是也没有太大毕竟也是旗舰机，主要差别在于弱光下的表现，但是不至于出现千元机的渣画面。

一般前置头的位置很少看到上金属罩的，都是直接用胶布贴，而荣耀Play连前摄像头都用上了金属罩加强，这个小细节值得点赞。

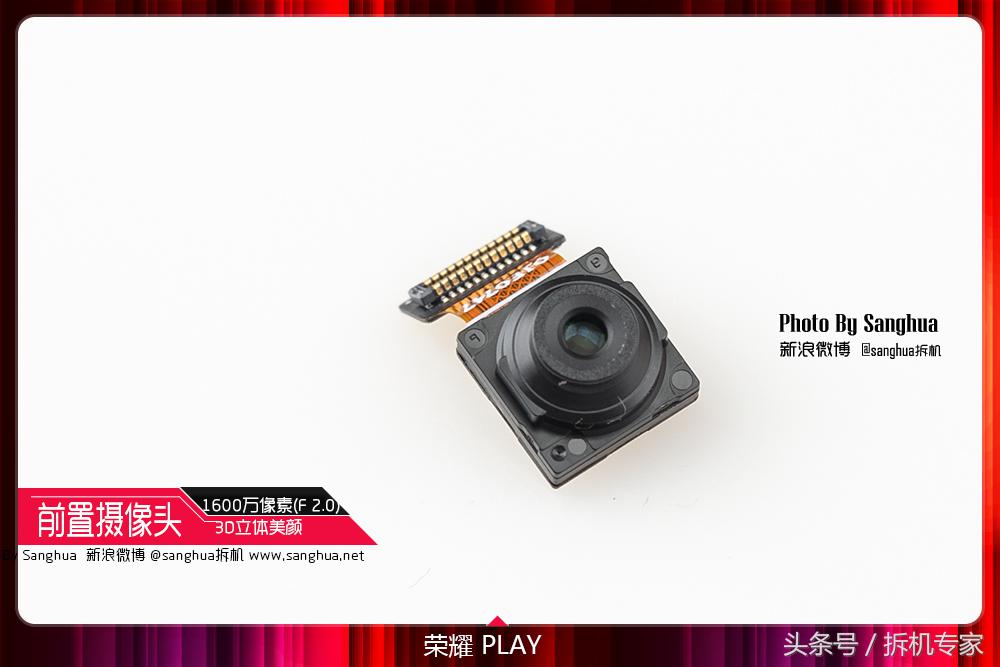

1600W的前置头配合自动美颜效果立竿见影，发朋友圈完全没有问题。

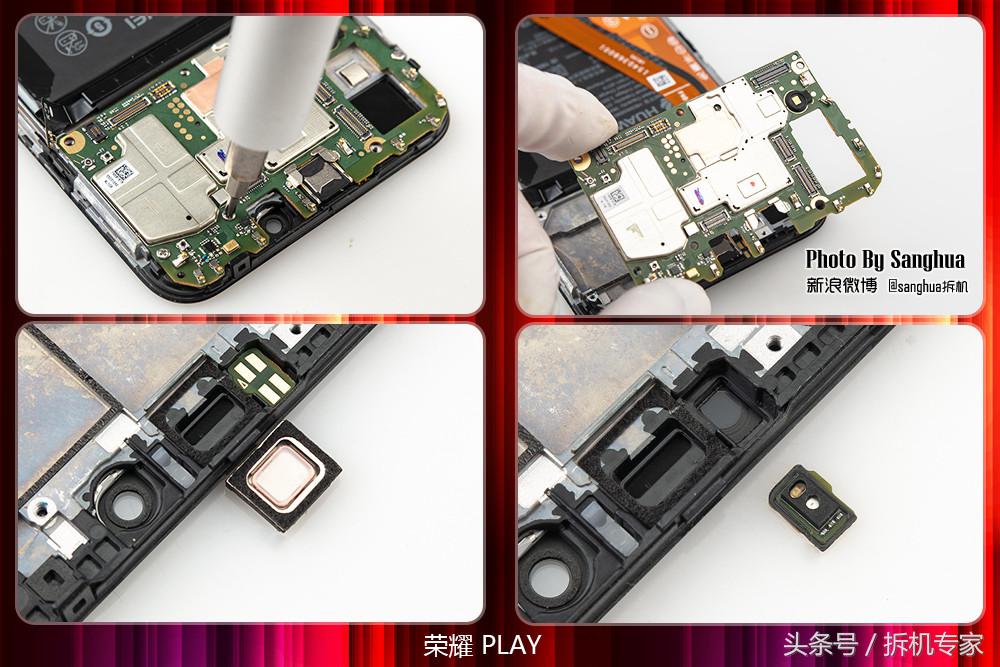

为了节省顶部的空间，荣耀Play将喇叭贴顶安装，并没有为了顶部的空间而简单地阉割喇叭的尺寸，而是通过将光线距离感应器旋转90度设计，来解决空间问题，如此不影响通话的品质。

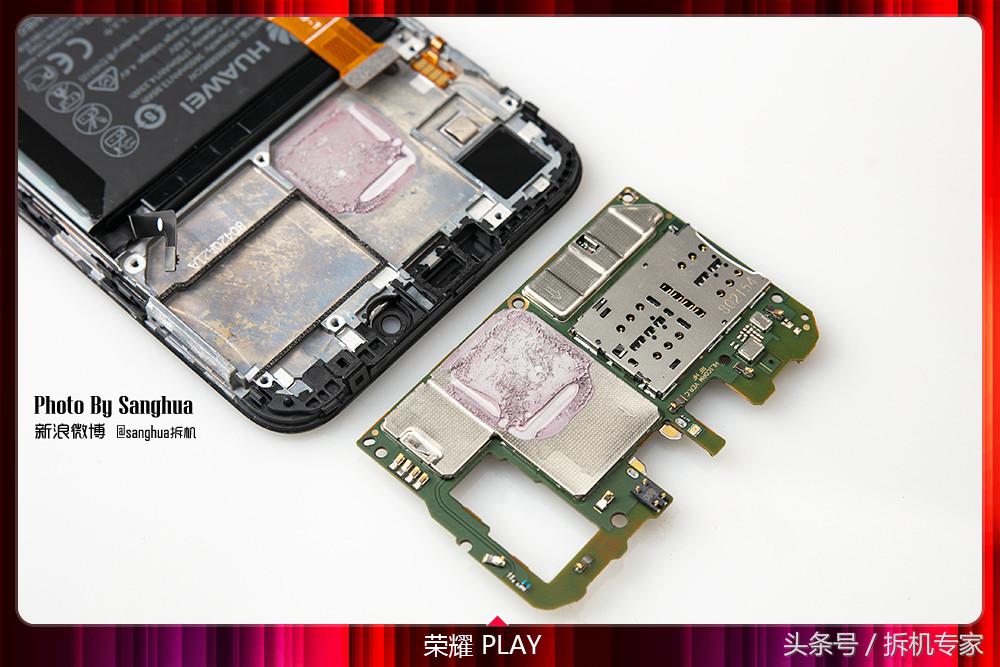

毕竟麒麟970目前的旗舰SOC,因此荣耀Play除了背面金属壳散热之外，对SOC部分上了硅脂以便更好的将热量导出到金属防滚滑架上。

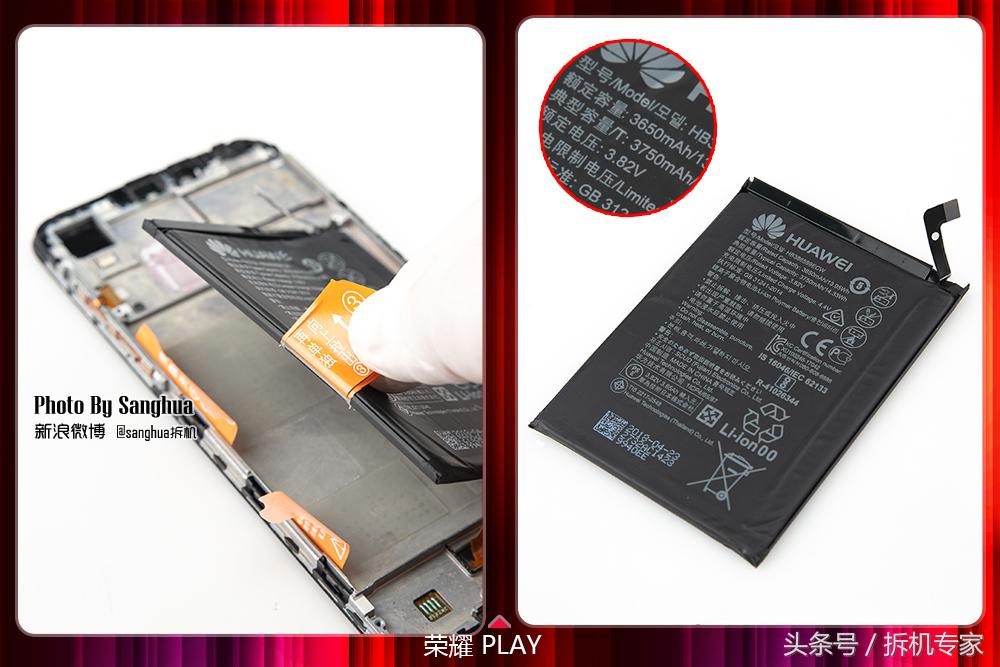

电池的拆解和更换比较方便，基本可以做到无损。在电池容量采用3750mah的电池，进一步确保了续航时间，相比目前5.5寸3000mah左右的电池良心太多了。

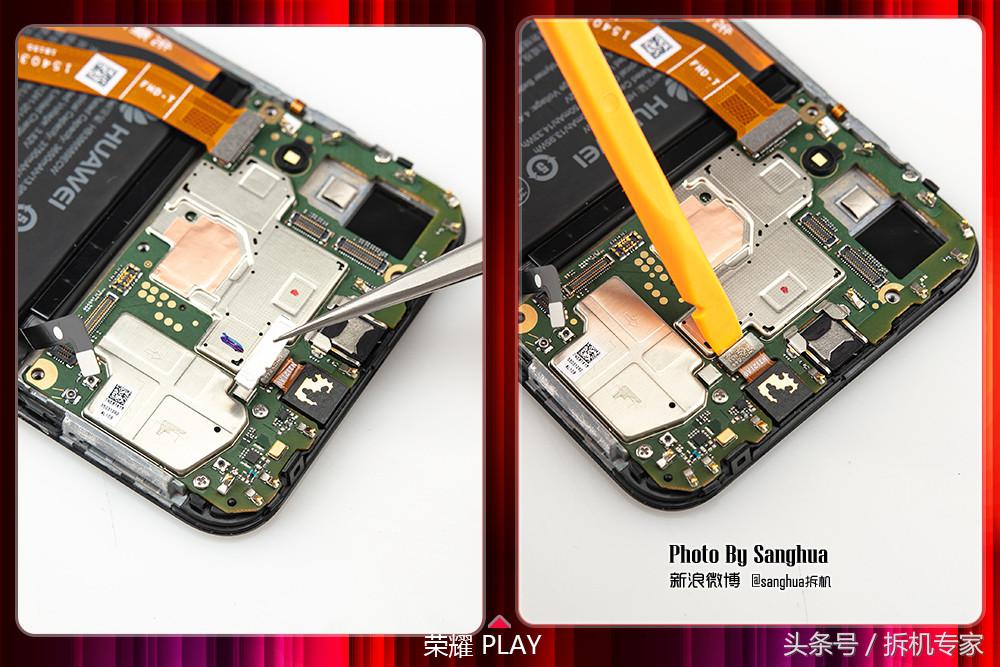

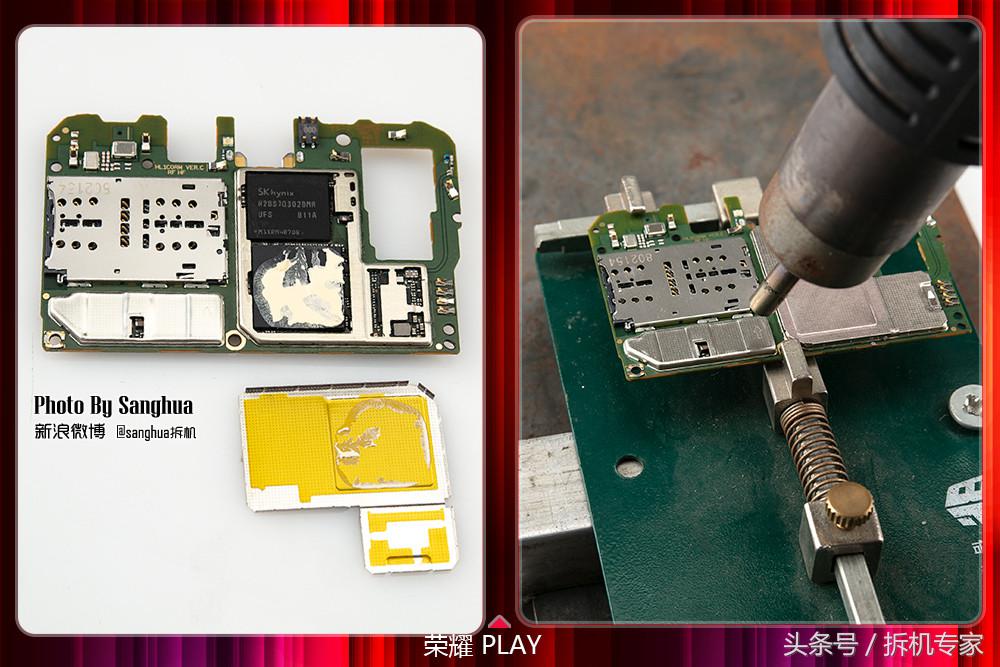

主板正反面都进行了金面的金属罩覆盖，因此不得不上热风枪吹开。（高风险请误尝试）

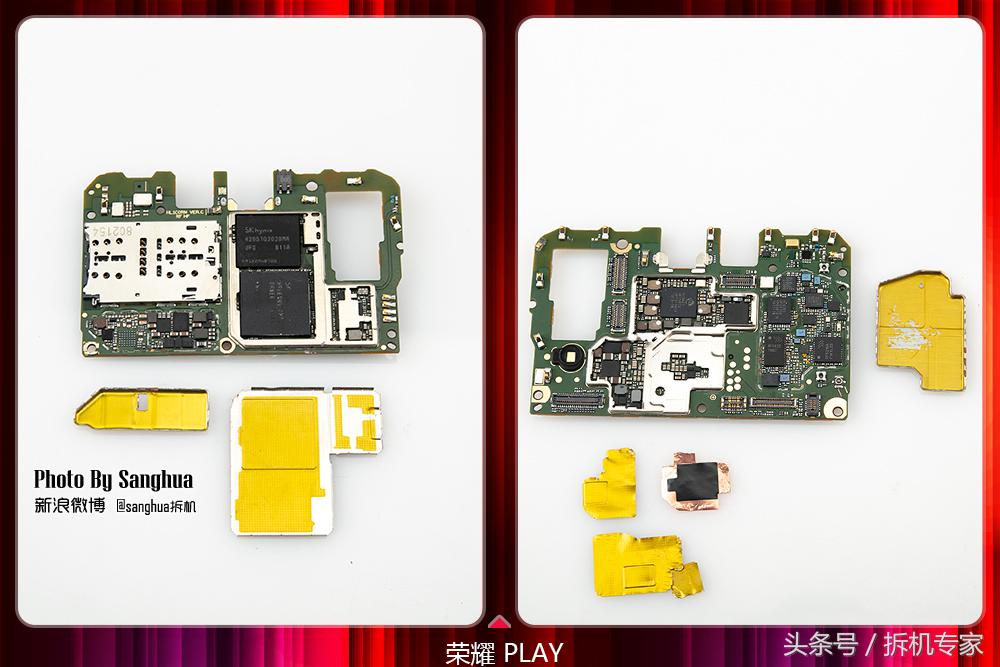

荣耀Play对整个主板进行了全面的金属罩覆盖，对于发热较大的区别还加盖了铜皮促进散热。

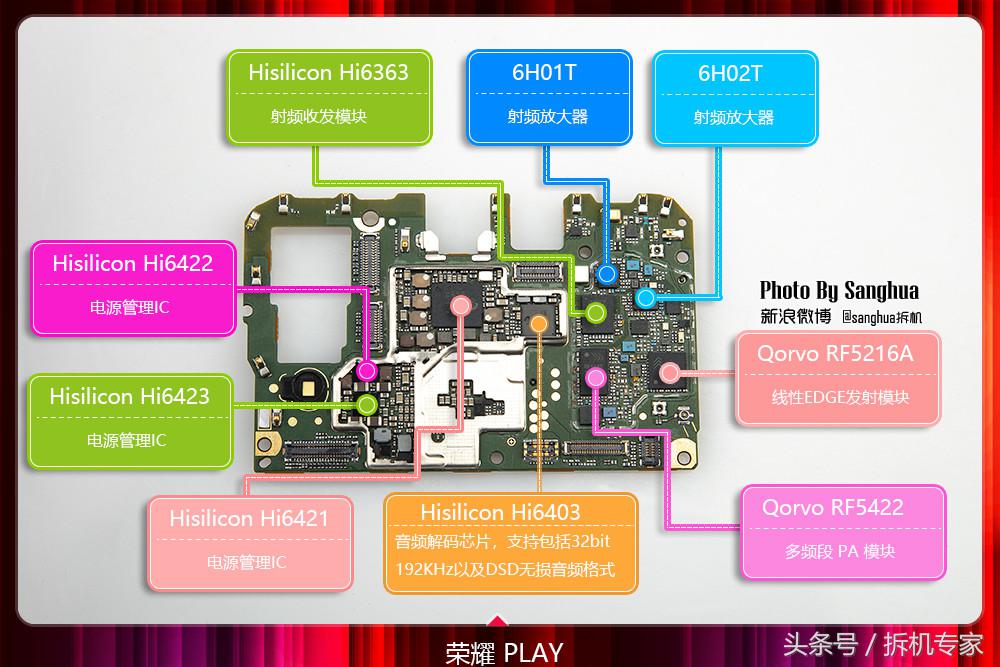

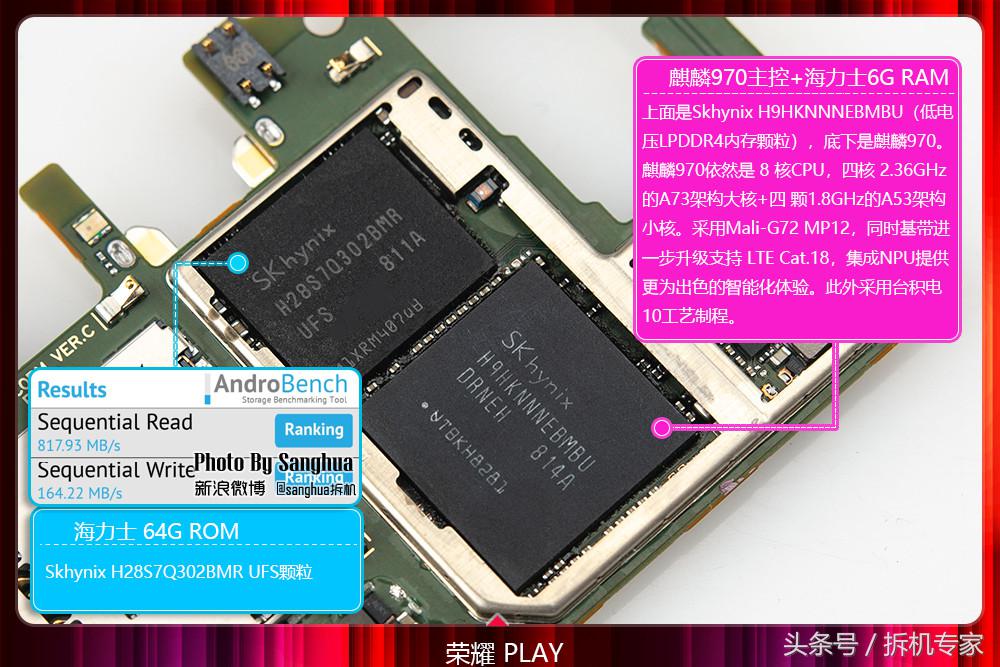

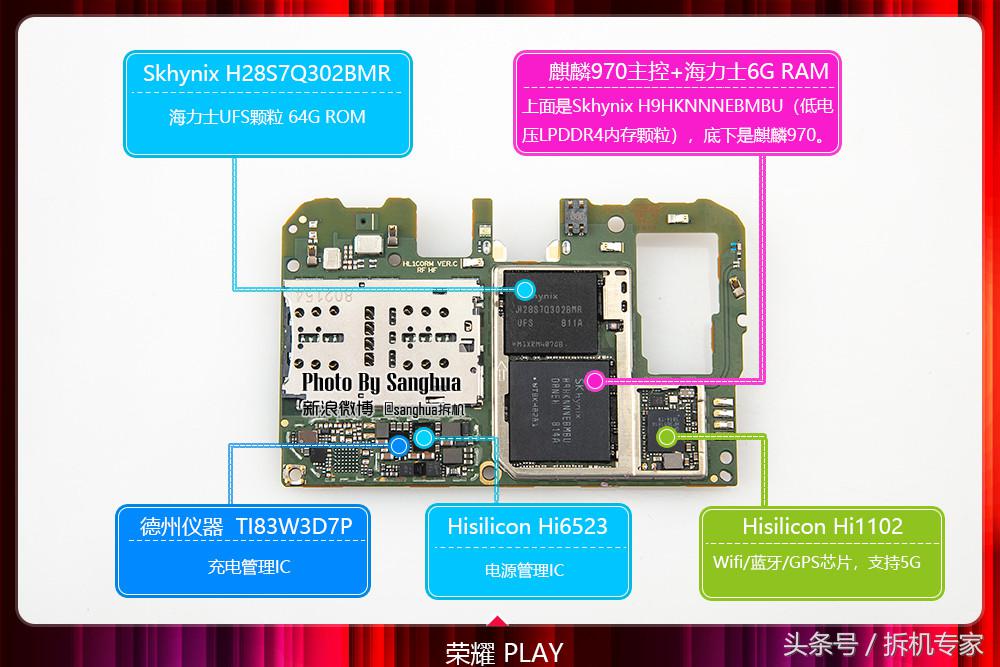

主控我就不多说了，目前的旗舰芯片这个大家都懂的，我想说的这回ROM采用的是UFS2.1,800MB/S的读取速度这对于游戏党来说是一大福利，也难怪我上王者荣耀的时候载入速度稳占前三。

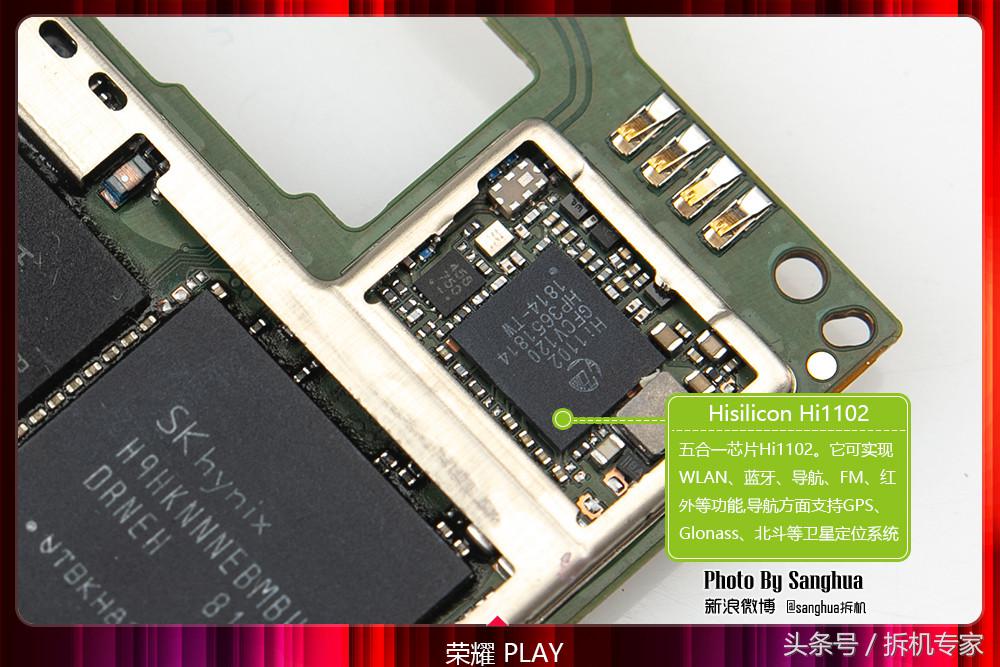

WiFi/GPS/蓝牙采用HI1102五合一芯片实现和荣耀V10一致。

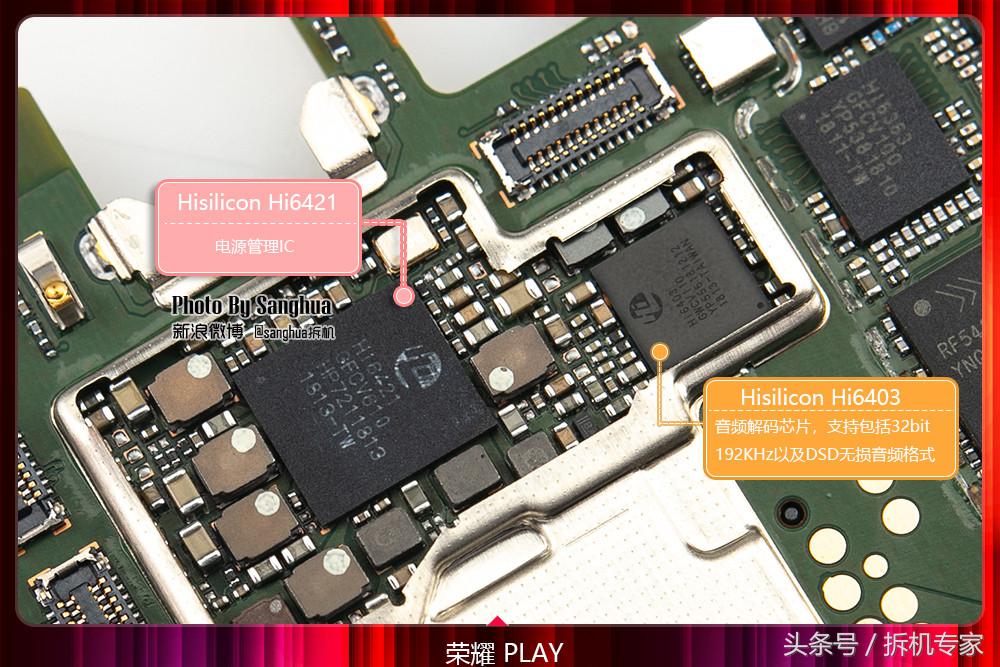

频部分采用HI6403实现。

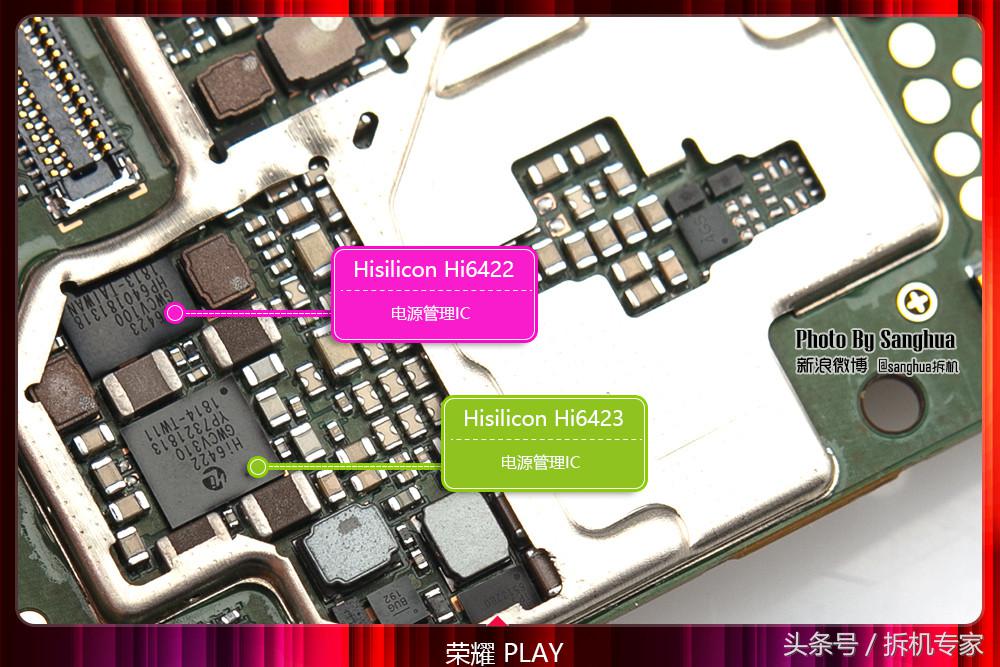

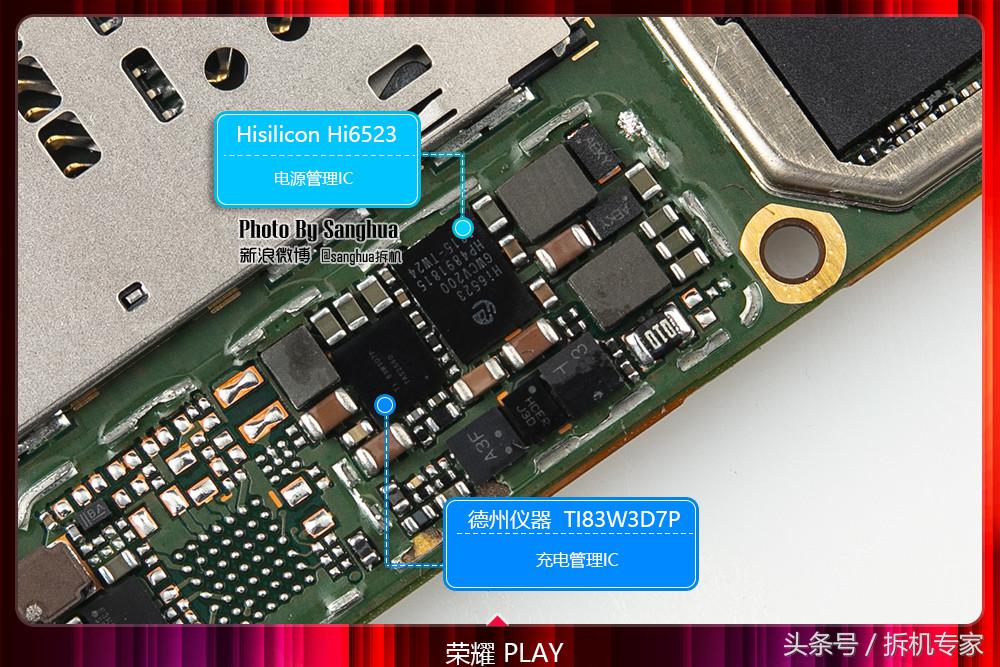

在供电设计上采用HI6421+HI6422+HI6423+HI6523(背面)组成了完整的供电设计，通过多块电源管理IC的协同工作提升了电源转换效率，降低了芯片的发热量。

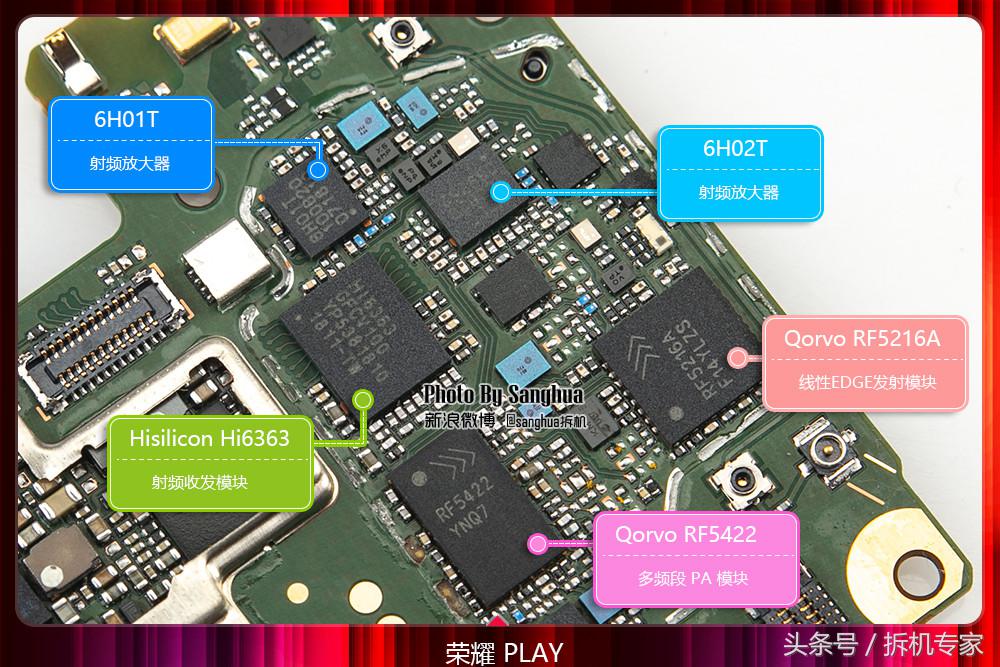

Qorvo RF5422 是一款多模、多频段线性 PA 模块，它涵盖了 700MHz 至 2.7GHz 之间的所有主要超低、低、中和高频段。

荣耀Play [亮]点：

① 采用麒麟970这块目前顶级的SOC,搭配6G LPDDR4颗粒，ROM采用UFS2.1性能稳步提升，可以说在性能上这一次真的没有设限，800MB/S的读取速度加上970这一个强大的SOC，同时更有GPU Turbo加持，通过用软硬件协同的方式，将性能最大化。

② 在出色的硬件性能加持，同时屏幕的灵敏度进一步提升，在游戏表现上没有出现要命的断触问题，特别是在上王者荣耀时在操控上十分跟手，在速度上基本处于60FPS的满频状态，团战也在稳定55FPS以上。

③ 专用于AI计算的NPU芯片，没有被阉割进一步提升了智能化程度，于之相关的功能如人脸识别反应迅速精准，AI场景识别拍照优化白平衡照片更加真实自然。

④ 在细节上中规中矩，所有的接口上都采用金属罩加固，概括前置摄像头接口都没有落下，确保了接口的稳定性。绝大多数芯片位置全金属罩覆盖，减少芯片工作时信号地干扰，更稳定地工作。

⑤ 在防尘设计上指纹模块直接粘死在后盖上确何了防水，绝大大多数容易进灰的位置都进行了防尘处理，像Type-C接口和3.5音频接口特别加了防尘胶垫，听筒、外放音腔、后摄像头、前摄像头等多处都用防尘绵隔离到位。

⑥ 搭载了一块6.3英寸的IPS全面屏，分辨率2340x1080的屏幕，通过压缩额头和下巴的空间，让荣耀Play在不增加手机尺寸的情况下和全面屏很好地协调，手机尺寸基本上和5.5寸手机接近。

⑦ 载波聚合（4G+）和WiFi的5G也没有被阉割。

⑧ 采用一块3750MAH的电池，同时支持9V 2A的快充，确保了长时间的续航，特别是游戏的续航时间。

荣耀Play [不]足：

① 后置摄像头突出设计,没有激光对焦模块，而是采用双ISP相位对焦技术，利用更大的光圈提升弱光下可视性，从而解决相位对焦弱光下对焦速度慢的问题。

② 外放喇叭仅为单侧单个扬声器，同时为了3.5音频接口又削减了部分音腔空间，虽然采用HiFi级海思HI6403解码器，支持播放32bit/192KHz HiFi音质，不过外放音质只能说对得起旗舰的水平，但是并没有让人眼前一亮的感觉，主要是低音下潜不足，高音略显单薄，对音乐有要求的建议用耳塞听，音质能进一步提升。

③ 后置的摄像头采用1600万+200万像素的配置，应该说这个200万的辅助头比较鸡肋，好在有IA及摄像头算法的优化，毕竟还有1600万像素保底，出片的品质还算有保证，在白天和光线充足的情况下表现还是令人满意的，能拍清楚不是问题，但是和自家2400万+1600万有不少差距，主要差别在于弱光下的表现，但是毕竟旗舰不至于出现千元机的渣画面。

④ 不支持红外遥控、和NFC有这个需求的需要注意。

Sanghua[点]评：

荣耀Play采用旗舰的麒麟970方案，6G内存+64G的UFS2.1 TLC颗粒，让手机性能进一步提升，全新架构的GPU为游戏提供了强大的性能输出，进一步延长了续航时间，加之GPU Turbo的加持让荣耀Play拥有更强的性能输出，彻底甩掉了荣耀在大众眼中商务机的形象，从而使游戏不再挫。如果你喜欢高性能高性价比那么荣耀Play不会让你失望，虽然也存在着一些不足，比如高性能模式下比较热量，这也在情理之中。需要注意的是荣耀Play并没有通过做工用料的缩水来压缩成本，而是通过去掉红外和NFC这些多于的功能来实现，结合目前4G+64G 京东1798的促销价（骁龙710都卖这个价了）可以说是目前性价比最高的旗舰（没有之一）。

从4G到5G，手机射频芯片十年之路

来源：内容转载自公众号「慧智微电子」，谢谢。

2011年巴塞罗那举行的世界移动大会（MWC 2011）中，时任中国移动董事长王建宙表示，2011年将是4G TD-LTE商用元年。4G两大通信标准TD-LTE和FDD-LTE在2011年全面正式商用。

到了2021年，通信协议10年一变，5G成为代表未来的通信标准。在正式商用两年之后，5G即达到了超过4亿的连接数。5G生态逐渐形成，蓬勃发展。在过去十年中，无论对于已经基本固化的4G通信协议，还是仍在演进中的5G协议，射频前端方案都在不断演进。射频前端的“十年一大变，两年一小变”，演变出看似复杂的多种方案。MMMB PA、TxM、L-PAMiD、L-FEM……各种简写名词层出不穷。本文对过去10年手机射频前端方案做一个整理，和大家一起回顾射频前端方案的过去，讨论射频前端方案可能的未来。

射频前端方案演进

“Phsase X”系列的出现

现在谈到手机射频前端方案，无不例外都会提到“Phase2方案”、“Phase7方案”、“Phase7LE方案”等名词，这些方案是怎么出现的呢？一般射频前端方案由器件厂商、平台厂商及终端厂商三方共同定义开发完成。

图：参与射频前端方案定义的厂商在2010年左右之前，手机平台方案并不像当前这么集中。除了MTK、高通及展讯外，ADI、TI、Agere、Infineon、Philips、Freescale、Renesas、Skyworks等公司，都提供过手机平台解决方案。由于当时平台方案分散，射频方案这个细分方向对射频技术要求高，所以并没有平台厂商可以将射频方案统一起来。在这个时期，射频方案定义的主导权主要在射频器件厂商，由射频器件厂商发起定义、平台适配和客户推广。在2010年之后，MTK、高通、展讯及海思平台崛起，手机平台方案越来越集中。越来越集中的还不止是平台厂商，随着山寨机的没落，终端厂商也逐渐向头部聚集。平台厂商、终端厂商及器件厂商，都对射频前端器件“生态”的形成更加重视，能否形成器件统一的“生态”是新方案定义中非常重要的考虑点： 平台厂商： 平台厂商不断积累射频前端的定义能力，并期待将射频前端方案统一纳入到方案规划中，统一向客户提供一站式“turn-key”解决方案。射频前端愈加复杂，新的射频前端方案必须要完成复杂的平台适配才能完成应用，使得平台厂商在射频前端方案定义的话语权进一步增加。终端厂商： 期待实现不同供应商器件之间的灵活替换，降低供应风险。方案统一可以降低应用时的适配难度。器件厂商： 收敛统一的方案可降低多个方案带来的巨额开发和维护费用，降低生产成本。方案的统一降可低新器件的开发风险。由于以上考虑，MTK发起定义的“Phase X”系列射频前端方案受到终端厂商、器件厂商的支持，成为公开市场过去近10年主流的射频前端方案。MTK的“Phase X”系列方案伴随了整个4G的发展，占据整个4G市场约80%的市场份额，并且在5G时代依然是公开市场最为主流的方案。以下将对Phase系列方案进行详细讨论。以上为公开市场方案定义的变化，还有一部分射频前端方案是直接由终端厂商发起定义的，这种方案出现在头部终端厂商中。如苹果iPhone手机、三星和华为的自研手机中所用的射频前端方案。自定义射频前端方案全年出货比例约占整体射频前端方案的20%以下，并且比较闭环。本文将主要讨论公开市场中通用的射频前端方案演进。

Phase1：史前时代

严格来说，并没有Phase1方案的定义。

MTK的射频前端定义是从2014年的Phase2开始的。在Phase2推出之前，TD-LTE/FDD-LTE已经全面商用3年了，在这三年出现的方案一般称为Phase1方案。 Phase1方案并不统一，一般来说是最大程度的复用射频前端厂商3G时代的产品定义：与原来2G/3G重合的频段复用原来的pin脚；4G的新频段用单独分立的通路进行覆盖；再用天线开关将所有频段合并到同一根天线上。下图为典型的射频前端方案，发射部分主要由三款芯片构成：

图：荣耀6X射频前端方案框图（来源：Navian RF Devices / Modules For Cellular, 2016）除了以上型号，在同一时期的Sky77621、Sky77753、RF7378等，都属于“Phase1”时代的芯片方案。这些方案主要由Skyworks、RFMD（现Qorvo）厂商定义开发。

Phase2：顺应时代，成就经典

Phase2方案是MTK由2014年定义的第一代归一化4G射频前端方案，7年过去回头来看，Phase2方案的定义依然经典。用现在时髦的一句话说：Phase2方案，YYDS（永远滴神）。如前文所述，在2G/3G时代，射频前端的方案并不统一，Skyworks、RFMD（现Qorvo）等公司时常会有缺货发生。不少国内创业公司在2011年前后，依靠RF9810、Sky77590等芯片缺货挖掘到了第一桶金。缺货对国内创业公司是机会，但对终端及平台厂商却是灾难：射频前端的缺货会影响到平台出货和终端生产。于是，MTK在2012到2013年左右开始着手定义Phase2方案。 Phase2方案的定义不仅仅考虑到了当前方案的统一，还考虑到了方案生态的可达成性、未来协议的演进、4G三模/五模的共存等等。Phase2对于Phase1的改动主要如下：

Phase2将Phase1的2G PA，与ASM（Antenna Switch Module，天线开关模组）整合，形成TxM（Transmitter Module，发射模组）；将4G频段的PA整合，形成完整的4G MMMB PA（Multi-Mode, Multi Band Power Amplifier Module，MMMB PAM，习惯简称为MMMB PA或者MMMB）。 经过改进，Phase2方案有以下优势： 灵活性增强：由于2G PA的设计方法与3G/4G PA有大的不同， 2G PA与4G PA的分离可以带来设计的灵活性。同时为日后2G退网做好准备。2G PA一般采用SAW-less方案，输出不需要经过额外的SAW滤波器等，2G PA与ASM集成为TxM可以降低2G PA后端插损。供应商可针对性发挥优势：不同供应商在2G与3G/4G的技术积累与能力不同，分离后可以极大化的发挥不同供应商的优势。4G 频段的整合，为日后4G乃至5G频段的发展做好准备。 Phase2在定义时，还考虑到了不同运营商的兼容。除了定义全网通的4G MMMB PA芯片，支持GSM、WCDMA、TDS-CDMA、TD-LTE及FDD-LTE的5模方案外，还定义了只支持中国移动频段的GSM、TDS-CDMA、TD-LTE的3模方案芯片，这两颗芯片尺寸大小不同，但却可以共板替换，定义的相当巧妙。不过由于3模市场很快过去，全网通手机成为大势，MTK巧妙的兼容定义并未被大规模使用起来。

国际厂商的Phase2的代表产品是Skyworks的Sky77916+Sky77643，以及RFMD（现Qorvo）的RF521X+RF5422。国内厂商也在这个时代进行追赶。方案归一化后，国内厂商开始加大投入，开发与Skyworks/Qorvo等国际厂商相同方案的产品。虽然产品定义和目标产品都是清晰的，但过去几年国内厂商和Skyworks/Qorvo等厂商的竞争中并不占优，直到2020年前，国内市场在4G Phase2市场的市占率仍小于10%。Skyworks/Qorvo等公司在国内竞争对手杀入后，仍然保持优势的原因是：国内厂商大多数采用“跟随战略”，即在Skyworks/Qorvo推出产品之后，快速进行拷贝和复制，推出功能类似的产品，然后靠低价格杀入市场。Skyworks/Qorvo等国际厂商性能更优：Skyworks/Qorvo等厂商有近20年的技术积累，国内厂商若采用相同的方案，无法在性能上实现超越（在相同方案中，目前综合性能仍然是国际厂商最优）。Skyworks/Qorvo成本更低：Skyworks/Qorvo等厂商采用IDM模式，有年20亿美金以上的销售额支持其形成规模优势，使其拥有更低成本（国内为Fabless模式，并且销售额小于国际厂商1到2个数量级）。Skyworks/Qorvo掌握知识产权：国内厂商采用同质方案的知识产权风险，让头部客户使用有顾虑。2020年以后，随着4G毛利逐渐降低，5G市场逐渐起来，国际厂商开始放弃对4G市场的占据，国内厂商得以机会在4G市场取得份额。但由于定价权依然在国际厂商手中，采用相同技术方案实现产品的国内厂商依然无法取得可观的毛利。慧智微在2011年成立时即尝试采用创新的方案进行设计，取得性能、成本及知识产权优势。慧智微采用自有知识产权软件定义可重构方案实现的Phase2射频前端拥有更少硬件，并可通过软件调谐实现性能优化。目前已实现数亿片芯片出货。

Phase3/5：完善方案，支持CA

Phase3及Phase5的定义在2015-2016年，也是全球4G建设最为火热的时候。除中国外，大部分运营商获得的频谱都是通过拍卖的方式获得，频谱资源珍贵，运营商一般无法获得连续较宽的频谱。相比于中国移动在4G时代B41获得的2575-2635MHz的70MHz带宽（进入5G后，中移动在B41/n41带宽将拓展至160MHz），国际运营商通常只有几MHz或者10几MHz信号带宽。为了提升用户体验，CA（Carrier Aggregation, 载波聚合）技术开始被大家关注。 CA技术是LTE-A中的关键技术，可以将2～5个LTE成员载波（Component Carrier，CC）聚合在一起，实现最大100MHz的传输带宽，有效提高了上下行传输速率。按照上下行CA的功能不同，CA可分为下行CA（DL-CA，Down Link CA）及上行CA（UL-CA，Up Link CA）。按照载波频段的不同，CA可分为带间CA（Inter Band CA），及带内CA（Intra Band CA）。同时，带内CA又有连续与非连续之分。

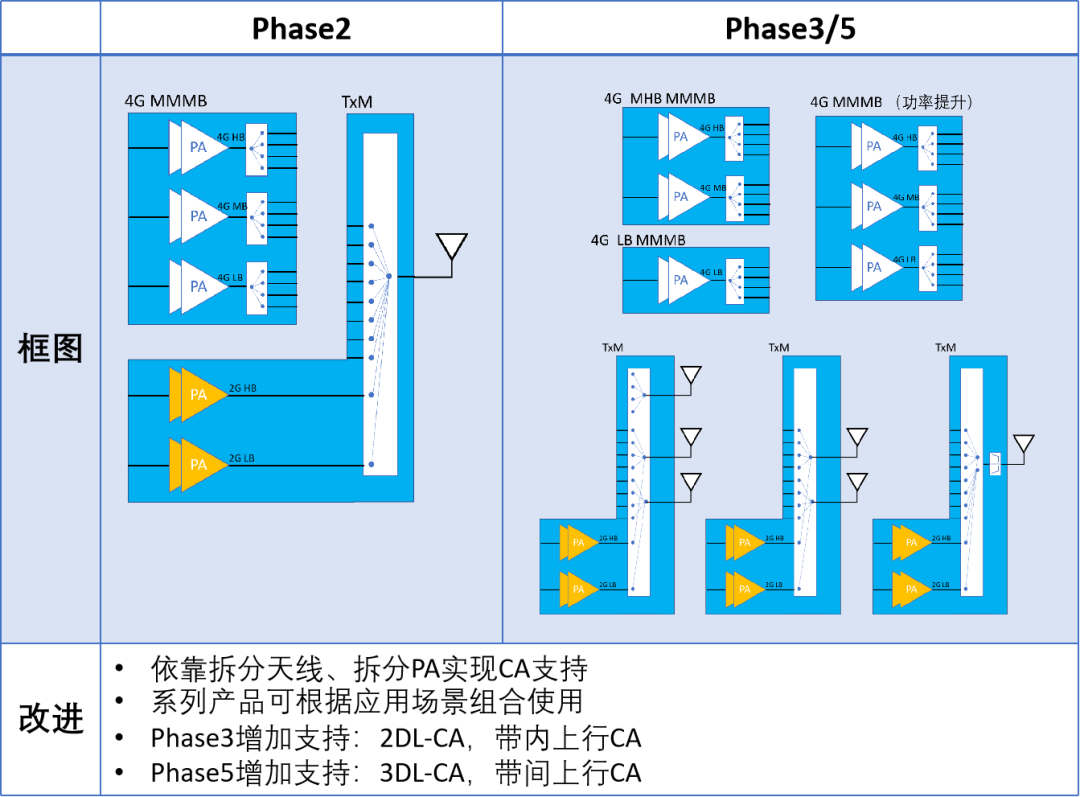

图：LTE载波聚合示意图 CA方案较为复杂，不同细分场景和不同的CA组合需要有不同的方案来响应。MTK先后定义了Phase3及Phase5来支持不同的CA场景。Phase3可以支持到2下行CA及带内上行CA；Phase5利用多工器的引入，又将CA能力提升到了3下行CA及带间上行CA，不过PA后端插损增加，对PA输出功率的要求提升。
