每天一个知识点：RF（射频） - S参数

S参数代表'散射'参数。它是表示通过各种不同路径的信号分量之间的一种功率比的参数。

假设我们有一个标记为“M”的组件，如下所示。现在，您在端口1向器件输入（冲击）信号。信号将到哪里去了？理想情况下，这个信号（能量）会有三条可能的传输路径：

i）击中器件并向端口1弹回的部分

ii）通过器件并向端口2行进的部分

iii）因不可用的能量而损失的部分（例如，热量）

现在，您在端口2向器件输入（冲击）信号。信号将在哪里？理想情况下，这个信号（能量）也会有三条可能的传输路径：

i）撞击器件并向端口2弹回的部分

ii）通过器件并前往端口1的部分

iii）因不可用的能量而损失的部分（例如，热量）

上面列出的可能路径如下所示，这个插图中唯一缺失的部分是作为异常能量而丢失的部分。

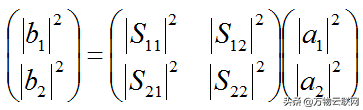

S参数的定义以数学形式定义，如下所示。从这个等式中，你会得到一张大的全貌，说“S参数（矩阵）定义了撞击到设备每个端口的信号与远离设备的部分之间的关​​系”：

这是器件只有两个端口（一个输入和一个输出），S参数矩阵是2 x 2的情况。在进入每个参数的含义之前，我想让你理解参数的基本符号。 S参数有两个下标，每个下标的含义如下所示：

在测量这些S参数时，我们不会同时将信号放到两个端口。首先，我们将信号放到一个端口并测量一半S参数，然后我们将信号放到另一个端口并测量剩余的一半S参数。

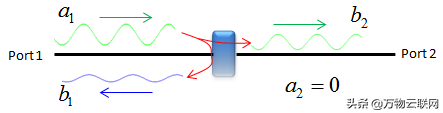

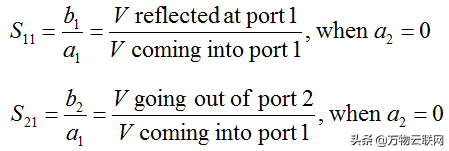

设备（例如，网络分析仪）通过输入来自端口1和接地端口2的信号来测量S11，S21。从该设置，我们可以得到两个S参数，如下所示：

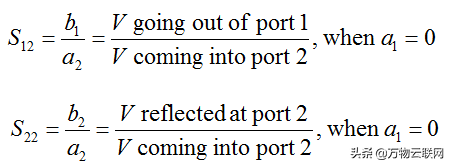

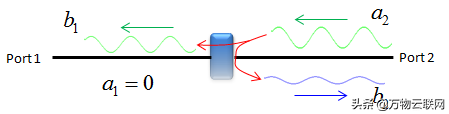

设备（例如，网络分析仪）通过输入来自端口2和接地端口1的信号来测量S22，S12。从该设置，我们可以再得到另外两个S参数，如下所示：

今天您学习到了S参数的基本知识吗？

「图说新闻」RF中那些重要参数全在这了！

50Ω和75Ω特征阻抗

在射频信号进入自由空间之前，会在导体或器件内振荡。每个器件都有一个入口或出口，或两者都有。如果射频信号从一个器件穿过一个导体进入另外一个器件，导体和器件之间要有连接。为了方便，工程师将连接标准化，这样，一个公司生产的器件就可以和另一个公司生产的器件匹配工作，只有很小的信号损失。阻抗的度量单位是欧姆。

至于为什么是50Ω，这只是一个巧合，第二次世界大战期间，军队需要连接一些碰巧是50Ω阻抗的天线，于是，他们开发了一些50Ω的电缆（后来称为RG-58）并大量使用，其它所需要连接的设备都只能是适从50Ω了。

50Ω是最佳的吗？答案是否定的。以射频电缆为例，75Ω的性能更佳（即衰减更小）。它是近期开发的，75Ω是用于有线电视中的阻抗。相应地，现在有两种阻抗标准：通信射频用50Ω和电视射频用75Ω。
