大疆DJI MIC 2无线麦克风拆解，专业级32-Bit浮点内录，智能降噪

作为视频创作领域的头部硬件品牌，DJI大疆创新旗下航拍无人机、日常影像和专业影像设备，获得了市场的广泛认可。同时，在辅助视频创作的音频产品上，大疆于2022年发布了首款无线麦克风DJI MIC，凭借高品质收音与易用的操作等特性，成为了众多自媒体、UP主的创作利器。

近期，大疆无线麦克风产品迎来系列更新，DJI MIC 2正式发布，包括了两发一收（配充电盒）、一发一收和独立发射器（蓝牙直连录制设备）三种版本。外观上，在延续了上代设计风格的基础上，体积更加的轻巧，同时融入了复古拨轮、透明外壳等元素，使产品更具科技质感。

在功能配置上，DJI MIC 2支持最高250米稳定无线传输，支持全指向收音，并着重优化了人声听感；支持专业级32-Bit浮点内录，通过高动态范围更好地保留完整音频信息，同时使后期剪辑更灵活；支持智能降噪，有效降低环境噪音，突出主体声音；还拥有安全音轨功能，预防爆音状况。

DJI MIC 2发射器还内置了8GB储存空间，能够储存约14小时的48kHz 24-bit无压缩音频，可拍摄时进行音频备份或充当录音笔使用。续航方面，发射器与接收器均支持6小时的续航时间，充电盒可提供约2次供电；接收器连接手机时，支持边充边用。下面就来看看这款产品的详细拆解报告吧~

一、大疆DJI MIC 2无线麦克风开箱

此次拆解的为「一发一收」版本，包装盒延续了系列简约设计风格，正面展示有对应版本的产品外观，DJI MIC 2的产品名称，以及产品类型——无线麦克风。

包装盒背面介绍有包装清单、产品参数、公司及监管信息。接收器型号：DMR02，输入：5V-0.4A，电池容量：1.39Wh；发射器型号：DMT02，输入：5V-0.4A，电池容量：1.39Wh。

包装盒一侧设计有“DJI”大疆创新品牌LOGO。

包装盒另外一侧图文介绍了产品的功能特点：清晰收音、磁吸设计、兼容性强、智能降噪、机内存储以及250m传输距离。

包装盒内部物品有接收器、发射器、收纳袋、背夹磁铁、防风毛套、手机连接头、相机连接线、充电线及产品说明书等文档。

收纳包采用了类皮革材质，编织纹理装饰，正面设计“DJI”品牌LOGO。

收纳包内部采用绵柔材质，设计两个内收纳网袋，能够为麦克风和配件提供很好的保护。

Type-C和Lightning接口的连接头，用于连接对应接口的手机、平板等录音设备。

连接头背面设置金属触点，用于与接收器连接。可拆卸的模块化设计，能够更好地兼容不同录音设备使用。

3.5mm TRS 相机连接线一览，用于连接单反相机、无反相机（微单）和摄影机等录音设备。

充电线采用了USB-A to 双USB-C接口，能够同时为接收器和发射器充电。

发射器防风毛套，用于大风环境降低风噪，同时起到防喷、防尘效果。

背夹磁铁，能够配合发射器进行固定，方便佩戴。

大疆DJI MIC 2无线麦克风接收器采用了方形外观设计，磨砂质感，正面雕刻“DJI”品牌LOGO。

机身背部设计有冷靴，便于安装在相机上使用。

机身顶部设置1.1英寸OLED触摸屏，可以实时显示音量、电量等信息。右侧新增拨轮，用于调节发射器或接收器增益。

机身底部左侧设置Type-C充电接口，右侧设置有连接充电盒充电的金属触点。中间转接头接口，通过保护盖防护。

机身右侧设置有3.5mm TRS相机连接端口和监听接口。

机身左侧设置电源开关。

大疆DJI MIC 2无线麦克风发射器采用了圆角方形设计，体积更加小巧。机身正面采用了透明面板，内部精密元器件规整排列，清晰可见，非常酷炫。

机身背面设置有金属领夹，便于直接夹在衣领上，或配合背夹磁铁使用。

机身顶部设置格栅式拾音孔，内部金属网罩防护；还设置有3.5mm TRS输入接口，可以外接领夹麦和固定防风毛套。

机身底部设置有充电触点，配合充电盒充电。

机身左侧设置有电源开关、蓝牙配对键和指示灯。

机身右侧设置USB-C 充电接口、工作状态指示灯和录音按键。

发射器佩戴防风毛套外观一览。

经我爱音频网实测，大疆DJI MIC 2无线麦克风接收器重量约为28.1g。

发射器重量约为27.6g。

我爱音频网采用CHARGERLAB POWER-Z KM002C测试仪及标配的双口充电线，为大疆DJI MIC 2无线麦克风进行充电测试，接收器输入功率约为1.16W，发射器输入功率约为1.84W。

二、大疆DJI MIC 2无线麦克风拆解

通过开箱，我们详细了解了大疆DJI MIC 2无线麦克风的轻巧炫酷外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

接收器拆解

取掉接收器背部盖板。

腔体内部结构一览，主板单元通过螺丝固定。

卸掉螺丝，挑开连接器，取出主板。

接收器主板一侧电路一览。

接收器主板另外一侧电路一览，通过大面积屏蔽罩防护。

取掉屏蔽罩，下方主板上电路一览。

连接天线的金属弹片特写。

3.5mm监听耳机接口母座特写。

3.5mm TRS相机连接端口母座特写。

Actions炬芯ATS2831DL蓝牙音频SoC，集蓝牙收发功能于一体，提供超低延时的高品质音频信号传输的同时，通过内置的高性能DSP实现后端音效处理和AI降噪算法进一步提升整体音质表现。

炬芯科技ATS2831DL采用CPU+DSP双核异构架构，支持蓝牙5.3标准，支持LE Audio，支持LC3+编解码，集成了蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器及微控制单元（MCU）等模块，集蓝牙发射和蓝牙接收功能于一体，规格完整，性能领先。

ATS2831DL支持两发一收和一发两收，集低延时传输链路，48k高清音频编解码，AI降噪，24bit本地录音和屏显于一体，支持AUXIN，USB，I2S、MIC、SD/MMC等多种音频输入源，支持全格式音频解码，兼容市面主流蓝牙音箱和蓝牙耳机，支持48K双向高清语音同时传输，兼容win7/8/10/11/MAC等多种主流操作系统和主流通话软件，端到端（发射到接收端整个链路）延时最低低至10ms，处于业界领先水平，支持LE audio和经典蓝牙共存。

Actions炬芯ATS2831DL详细资料图。据我爱音频网拆解了解到，目前已有SONY、RØDE、荣耀、Redmi、realme、雷蛇、科唛、倍思、QCY、AnkerWork、哈氪、鲸语、九号、沃莱、飞利浦、Fire-Boltt、Noise、Loca，科大讯飞、猛玛、NOISE、唐麦、怪企鹅、AOMAIS，小米、JBL、Motolola、小度、唱吧、绿联、公牛，Anker、摩托罗拉、网易云、凡纪、SANAG、迈从等众多品牌旗下音频产品采用了炬芯科技的解决方案。

为蓝牙音频SoC提供时钟的晶振特写，规格：24.0MHz。

丝印5830B的IC。

丝印73 FB的IC。

丝印C 2AA的IC。

Skyworks思佳讯SKY66112-11高性能、全集成射频前端模块（FEM），专为2.4GHz ZigBee、Thread和蓝牙智能应用而设计。

Skyworks思佳讯SKY66112-11详细资料图。

丝印YBHY AAD2的IC。

丝印19E的IC。

丝印OBZ的IC。

Type-C充电母座特写。

电源开关按键特写。

连接拨轮排线的ZIF连接器。

YJ杨杰YJQ1216A PMOS，耐压-20V，导阻17mΩ，用于接口保护功能。

另外一颗YJ杨杰YJQ1216A PMOS。

连接电池导线的插座特写。

SouthChip南芯SC89601S充电IC。

丝印N2B8C的IC。

连接屏幕排线的BTB连接器母座，来自亚奇科技（OCN），型号：OK-14F030-04。

丝印5Q4 A37的IC。

Actions炬芯科技ATS3085L是一款高度集成的单芯片蓝牙音频解决方案，基于MCU+DSP的双核异构的架构，并加入图形加速引擎、Sensorhub模块、蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器、屏和传感器外设接口模块等，具有高性能、低功耗、低成本的优势。

ATS3085L秉承炬芯科技低功耗设计技术，在保证性能的同时，大大降低功。MCU的功耗16uA/Mhz@3.8V，BR和BLE保持双连接功耗<150μA@500ms。

ATS3085L秉承炬芯科技的显示设计技术，包括内置2D GPU，支持区域的混叠Blending加速，区域填充Fill和拷贝Copy加速，文本A4和A8绘制加速，支持滑动的时候半透效果（整个layer Alpha），同时可以直接访问高速2M DDR PSRAM，不需要中间环节导数据等，这些硬件设计技术可以让手表的UI界面最高达到360*360@60Hz刷新率。

Actions炬芯科技ATS3085L详细资料图。

32.0MHz的晶振特写，为蓝牙音频解决方案提供时钟。

丝印72D的IC。

两颗YJ杨杰YJQ1216A PMOS。

丝印TBNq的IC。

3PEAK思瑞浦TP2402双通道运算放大器。TP240x系列由单通道、双通道和四通道CMOS运算放大器组成，具有低噪声和轨到轨输入/输出，针对低功耗、单电源应用进行了优化。这些器件的额定电源电压范围为2.2V至5.5V，每通道静态电流仅为3.5mA，非常适合功耗敏感型应用。

3PEAK思瑞浦TP2402详细资料图。

连接手机转接头触点排线的BTB连接器母座，来自亚奇科技（OCN），型号：OK-14F016-04。

腔体底部结构一览，中间电池贴有海绵垫防护，上方腔体壁上固定屏幕，下方设置有转接头触点的排线，两侧通过支架印刷LDS镭射天线。

取出腔体内部的所有元器件。

拨轮的排线电路一览。

旋转编码器特写，支持旋转和按压控制。

转接头触点的排线电路一览。

连接充电盒充电的金属触点特写。

连接转接头的Pogo Pin连接器特写。

转接头触点排线与主板连接的BTB连接器公座特写，来自亚奇科技（OCN），型号： OK-14GM016-04。

印刷LDS天线的塑料件特写。

另外一处印刷LDS天线的塑料件。

拨轮键帽特写，边缘滚花锯齿，做工非常精致，背部醒目橙色环装饰。

拨轮键帽内侧特写。

屏幕内侧电路一览。

FocalTech敦泰FT3168触摸IC，用于屏幕触控操作。

屏幕连接主板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-14GM030-04。

接收器内置锂电池标签上信息，型号：BSX102-360-3.87-RX，额定能量：1.3932Wh，额定容量：360mAh，标称电压：3.87V，充电限制电压：4.45V，来自广东省豪鹏新能源科技有限公司。

广东豪鹏是豪鹏科技（股票代码：001283）旗下子公司，据我爱音频网拆解了解到，目前已有索尼、JBL、佳明、小米、大疆、飞利浦、Whoop、LG、欧乐B等知名品牌的众多款产品采用豪鹏科技旗下的电池产品。

电池背面标签上信息一览。

电池与主板连接的导线插头特写。

撕开外部绝缘保护，电芯上丝印信息一览，型号：HPT 531733。

电池保护板一侧电路一览。

电池保护板另外一侧电路一览。

丝印ZDSA的一体化锂电保护IC，负责电池的过充电、过放电、过电流等保护。

发射器拆解

取掉发射器正面盖板。

腔体内部主板单元通过螺丝和定位柱固定，主板下方设置电池。

取掉顶部收音格栅，取出腔体内部所有元器件，包括主板、电池、麦克风和振动马达。

收音孔格栅内侧结构一览。

腔体内部结构一览，右下角设置有天线。

发射器主板一侧电路一览。

发射器主板另外一侧电路一览。

发射器内部同样搭载了Actions炬芯ATS2831DL蓝牙音频SoC，用于处理收音咪头采集的音频信号，并无线传输到接收器。

丝印73 Ah的IC。

发射器内部搭载的Skyworks思佳讯SKY66112-11高性能、全集成射频前端模块（FEM），用于扩展蓝牙范围。

丝印4512 AAF4的IC。

丝印IH OI的IC。

用于电源开关和蓝牙配对的功能按键。

LED指示灯特写，用于反馈连接状态。

3.5mm TRS输入接口母座特写。

连接电池导线的插座特写。

Type-C充电母座特写。

用于反馈充电状态的LED指示灯。

用于录音暂停/开始的按键。

连接天线的金属弹片。

SanDisk SDINBDG4-8G eMMC 5.1接口的工业级i NAND EMMC存储器，容量8GB，用于录音功能存储音频数据。

Nuvoton新塘NAU85L40YGB四声道音频ADC，集成麦克风偏置电路，用于麦克风语音信号采集以及模数转换。

Nuvoton新塘NAU85L40YGB详细资料。

两颗YJ杨杰YJQ1216A PMOS。

SouthChip南芯SC89601S充电IC。

3PEAK思瑞浦TP2412双路轨到轨输出、单电源放大器，具有低失调和输入电压、低电流噪声和宽信号带宽。低失调，低噪声，非常低的输入偏置电流和高速的结合使其可用于多种应用。滤波器，积分器，光电二极管放大器和高阻抗传感器都受益于这种性能组合。音频和其他交流应用受益于这些设备的宽带宽和低失真。

3PEAK思瑞浦TP2412详细资料图。

丝印OB6的IC。

丝印19E的IC。

24.0MHz的晶振特写，为蓝牙芯片提供时钟。

丝印1 JC的IC。

丝印5830B的IC。

连接充电触点排线的BTB连接器母座，来自亚奇科技（OCN），型号：OK-14F010-04。

大疆DJI MIC 2无线麦克风内置的拾音咪头正面特写，全指向拾音。

麦克风背面特写，与导线焊接。

内置振动马达特写，用于开关机、内录、静音、降噪等操控时提供振动反馈。

发射器内置锂电池标签信息一览，型号：BSX102-360-3.87-TX，参数信息与接收器内部一致。

电池背面标签信息一览，同样是生产自广东豪鹏的高电压锂电池。

发射器内置锂电池电芯上丝印信息一览，型号：HPT 542125。

电池保护板一侧电路一览，设置有丝印ZDSA的一体化锂电保护IC，负责电池的过充电、过放电、过电流等保护。

电池保护板另外一侧电路一览。

取出充电触点。

充电触点模组特写。

充电触点排线与主板连接的BTB连接器公座，来自亚奇科技（OCN），型号：OK-14GM010-04。

大疆DJI MIC 2无线麦克风拆解全家福。

三、我爱音频网总结

大疆DJI MIC 2无线麦克风在外观设计上，相较于1代进行了优化，接收器搭载了更大尺寸触摸屏，能够更优的信息显示和操作控制；同时增加了复古拨轮，与相机搭配使用，调节参数更加协调统一。接收器体积轻巧，通过一体式领夹及背夹磁铁，能够便携使用；新增的透明外壳，搭配内部精心排列的元器件，外观炫酷具有科技感。

内部主要配置方面，发射器和接收器无线音频方案采用了Actions炬芯ATS2831DL蓝牙音频SoC，集蓝牙收发功能于一体，支持蓝牙5.3、48k高清音频编解码、AI降噪，提供超低延时的高品质音频信号传输；内置的CPU+DSP双核异构架构，能够为产品提供充足算力，搭配后端音效处理和AI降噪算法进一步提升音频质量。

发射器和接收器内部还均搭载了Skyworks思佳讯SKY66112-11高性能、全集成射频前端模块（FEM），用于扩展蓝牙范围；均采用了豪鹏科技360mAh 3.87V的高电压锂电池，由SouthChip南芯SC89601S充电IC，负责为内置电池充电。

其他方面，接收器屏幕还搭载了Actions炬芯科技ATS3085L单芯片蓝牙音频解决方案，FocalTech敦泰FT3168触摸IC，3PEAK思瑞浦TP2402双通道运算放大器。发射器内置全指向拾音麦克风，采用了Nuvoton新塘NAU85L40YGB四声道音频ADC，PEAK思瑞浦TP2412运放，以及SanDisk SDINBDG4-8G存储器等。

索尼ECM-W2BT无线麦克风拆解，Vlog利器，三种声音采集模式

短视频是时下广受创作者欢迎的一种视频创作方式，加之疫情之下网课兴起，无线麦克风成为了视频创作者、老师以及各类综艺节目需要用到的必备品，购置一款更专业的无线麦克风成为了对视频质量有高要求的创作者们的需求。

索尼ECM-W2BT无线麦克风是由索尼于2021年推出的一款无线麦克风，用于解决用户们对无线麦克风更专业更便用的要求。麦克风的发射器内置三挡声音增益，可以满足用户在不同声音环境下拾取适合的声音。

麦克风接收器支持“数字连接、有线连接”两种模式切换，满足不同创作者的需求；声音的采集模式有“MIC模式”、“RCVR模式”以及“MIX模式”，用于应对不同的使用环境。接收器背面设有Mi热靴可实现接收器摆脱音频线直接安装在相机上。

我爱音频网在近日拿到了索尼ECM-W2BT无线麦克风这款产品，接下来让我们进入产品的拆解，看看麦克风里面有什么不同的地方吧~

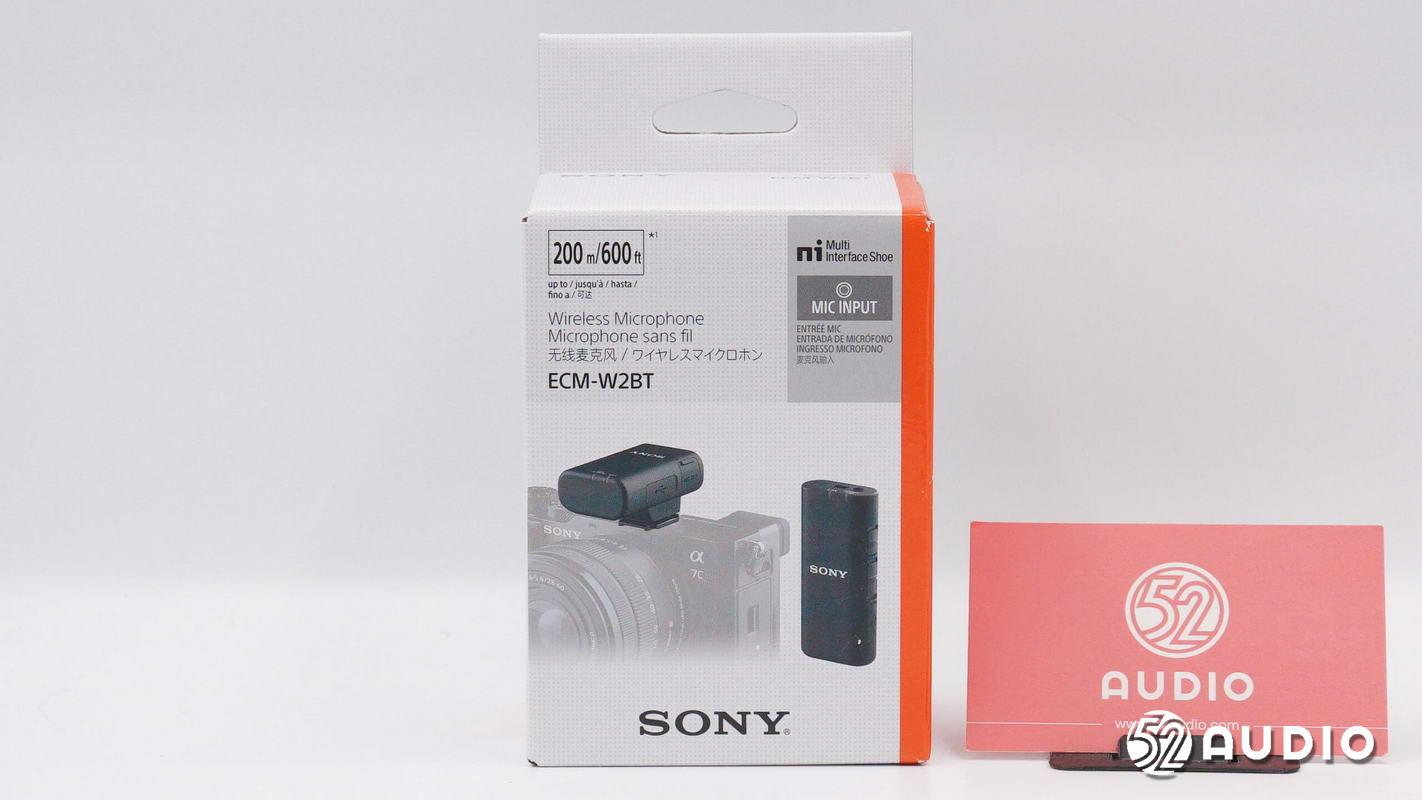

包装盒正面一览，顶部设有挂耳，上半部分介绍ECM-W2BT无线麦克风最长连接距离200m，下半部分为产品的实物图。

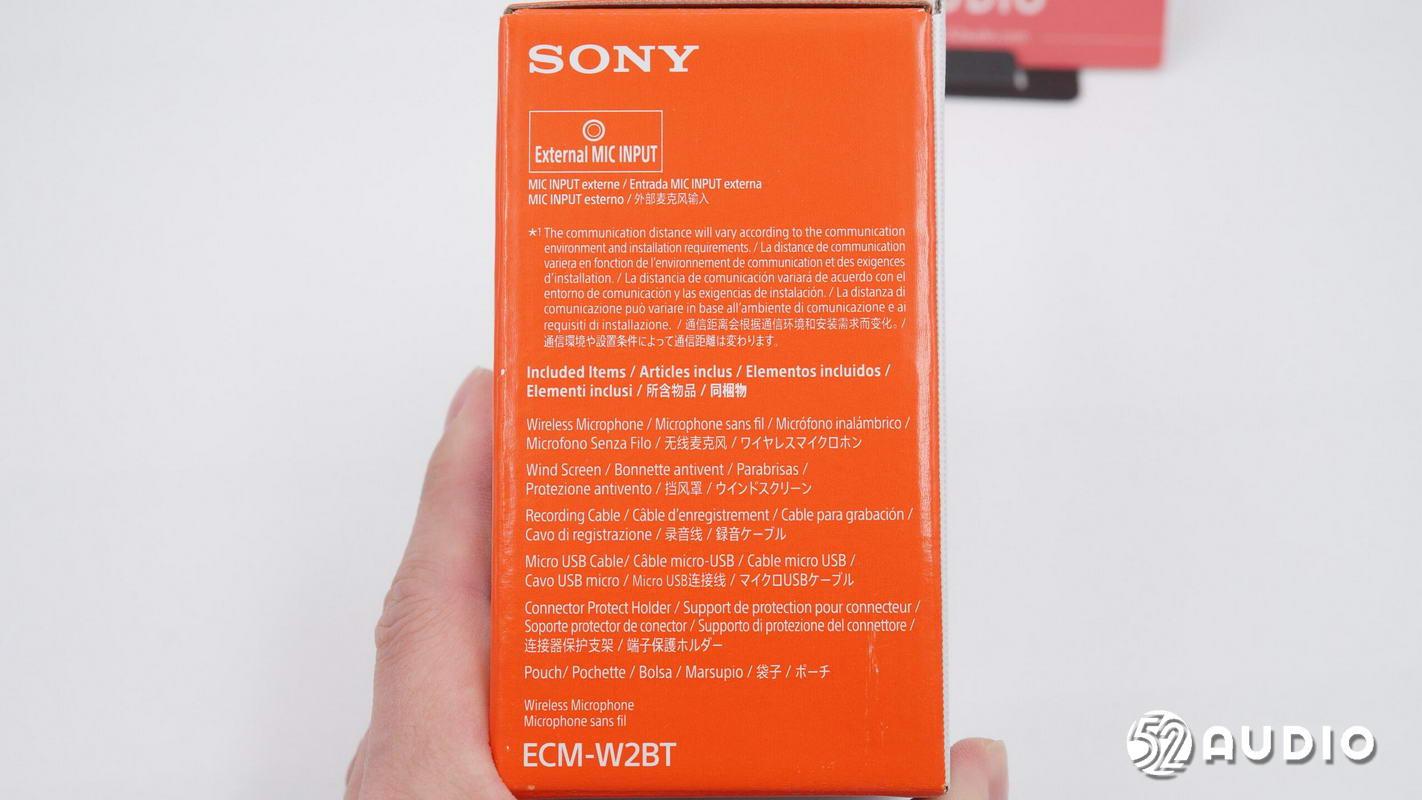

包装盒侧面一览，标注了包装清单：无线麦克风*1，挡风罩*1，录音线*1，Micro USB线*1，连接器保护支架*1，收纳袋*1。

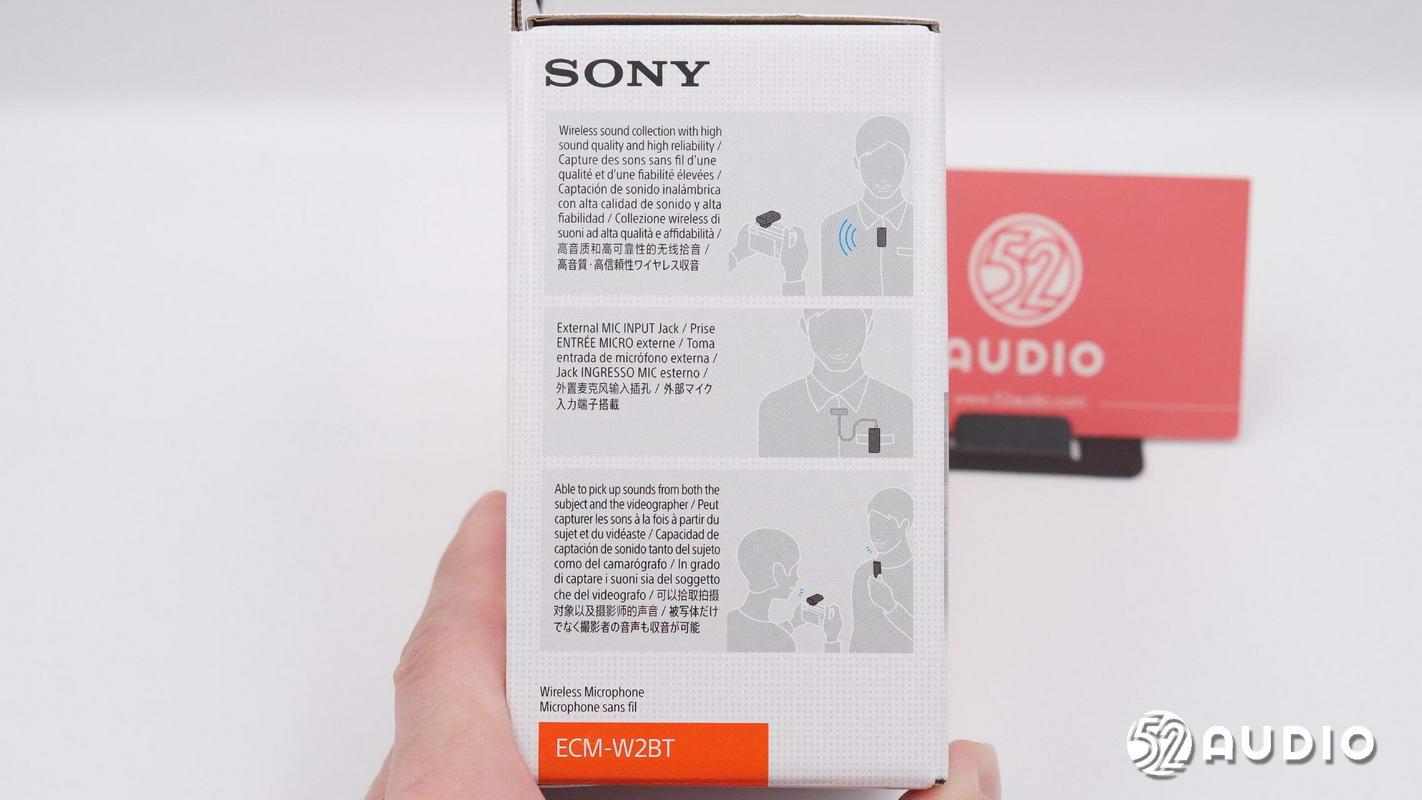

包装盒另一侧为产品使用示意图以及产品特点，索尼ECM-W2BT 无线麦克风拥有“高音质和高可靠性的无线拾音”、产品外置麦克风输入插孔、可拾取拍摄对象以及摄影师的声音。

包装盒背面介绍了产品的公司信息，制造商索尼公司。

打开包装盒，取出包装盒内所有配件，清单如下：挡风罩*1，3.5mm to 3.5mm录音线*1，Micro USB线*1，说明书及保修卡*1。

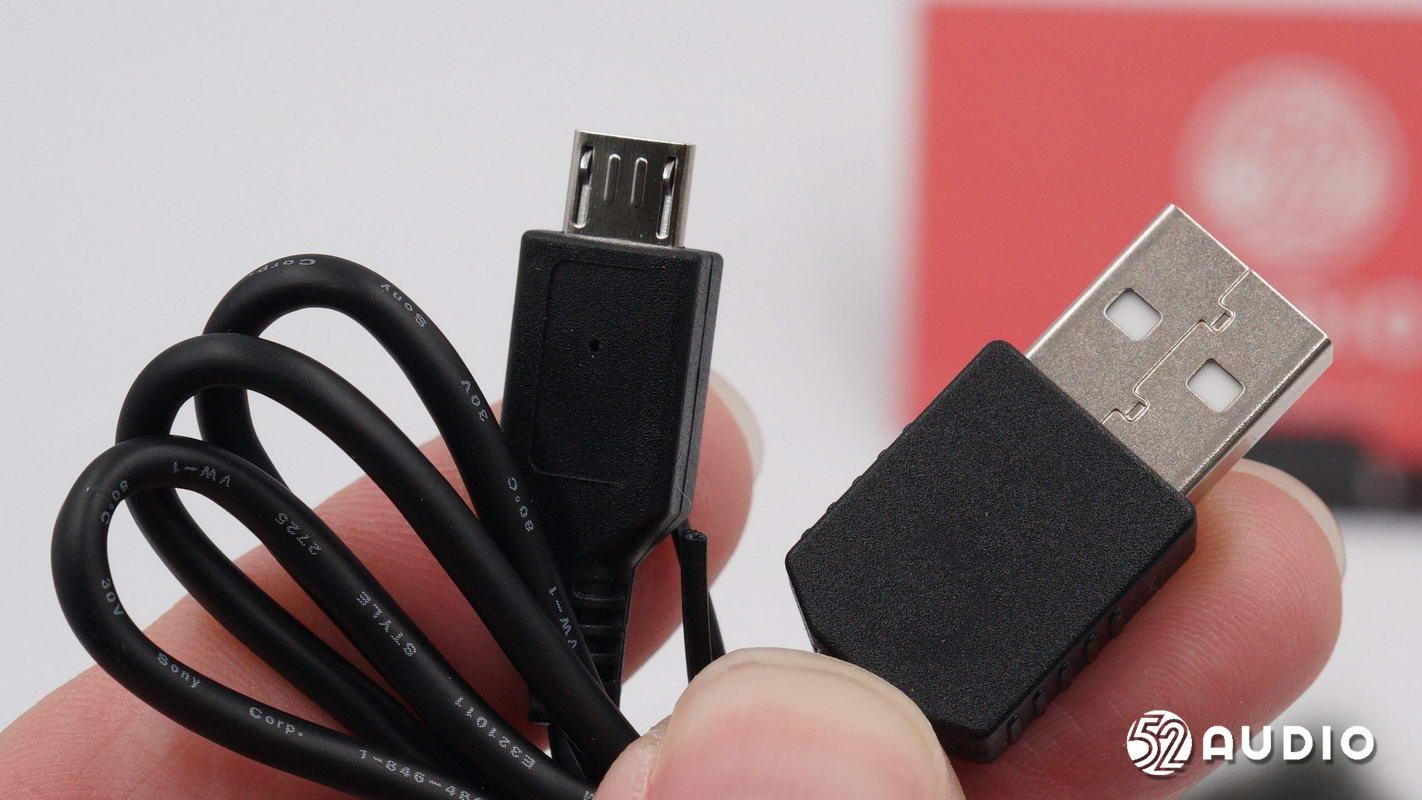

USB A to Micro USB数据线一览。

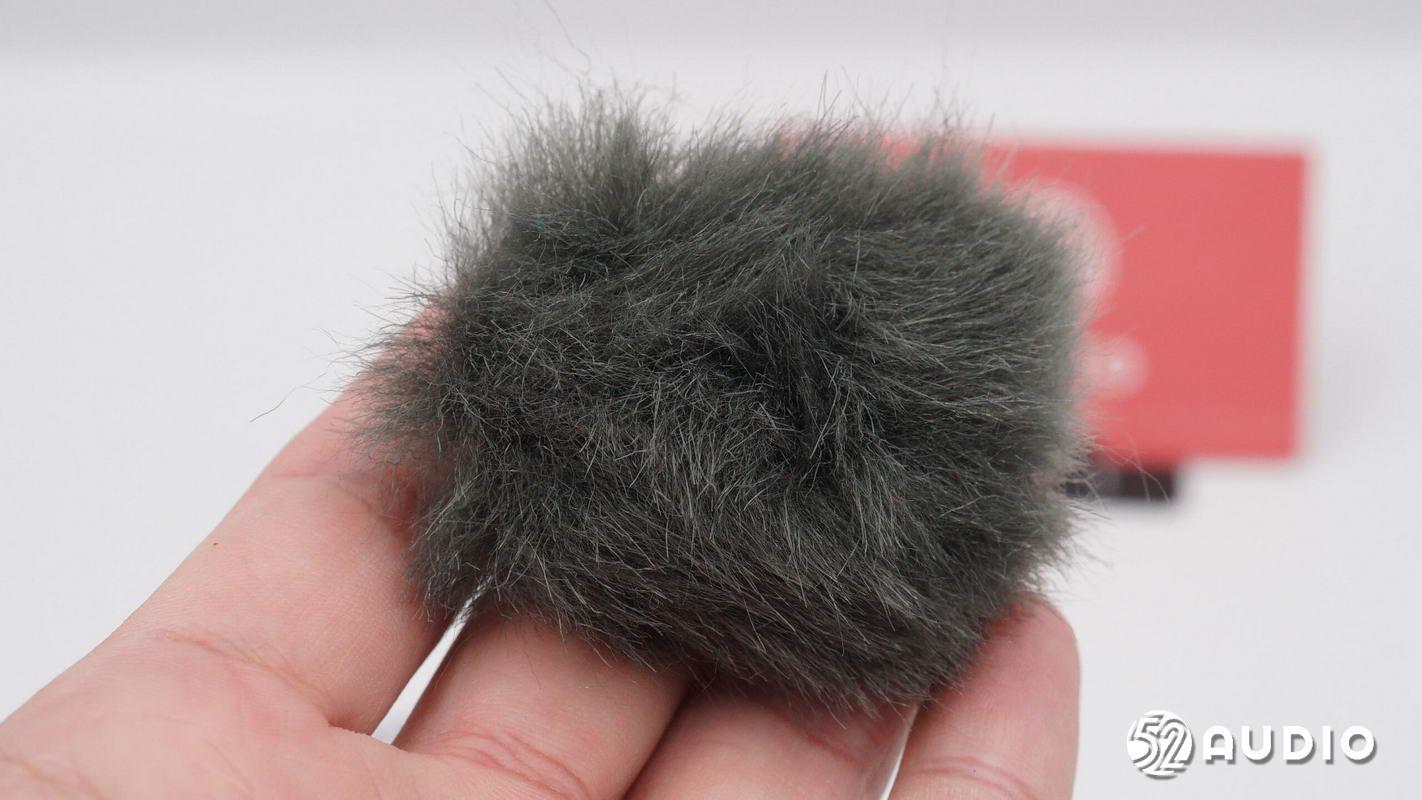

麦克风防风罩正面一览。

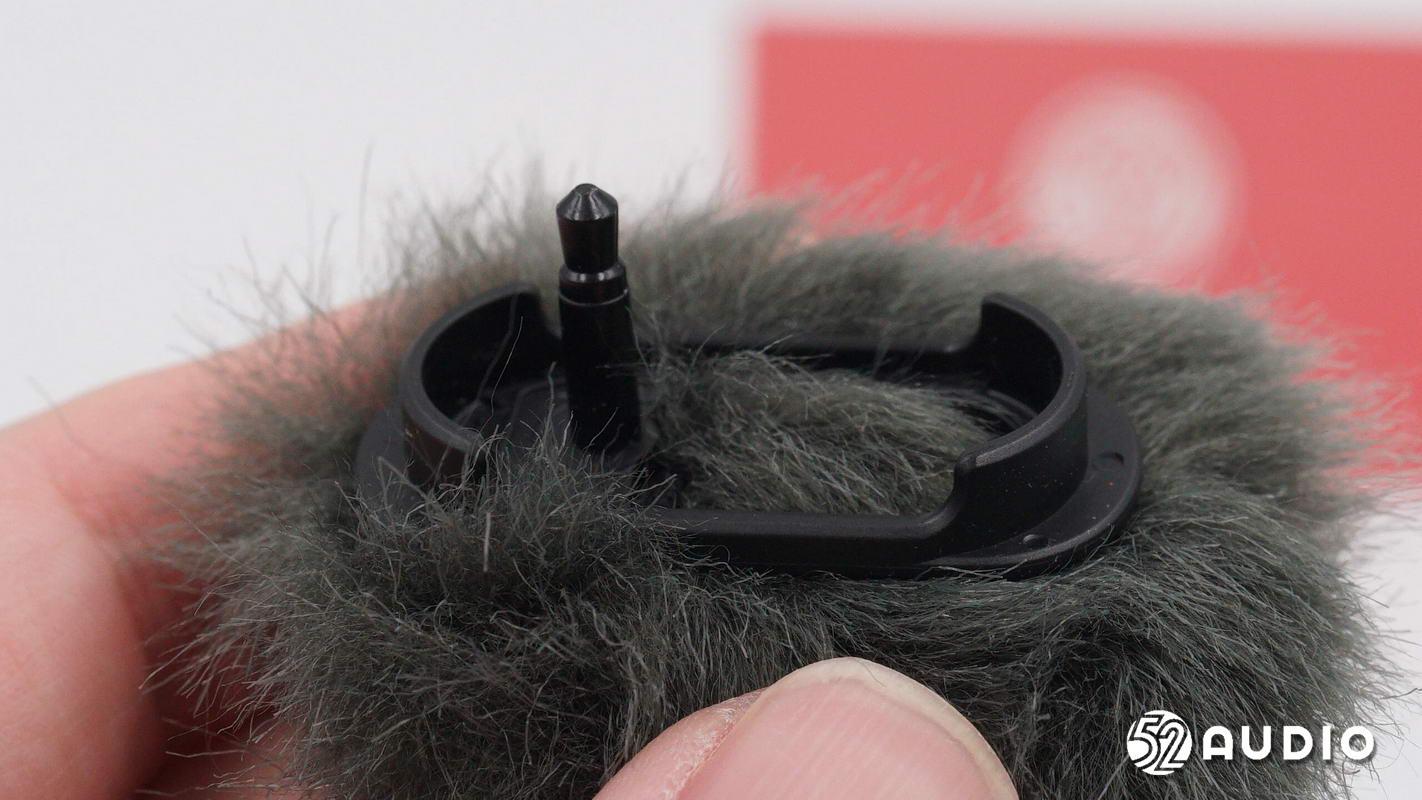

防风罩底部设有定位柱以及卡扣。

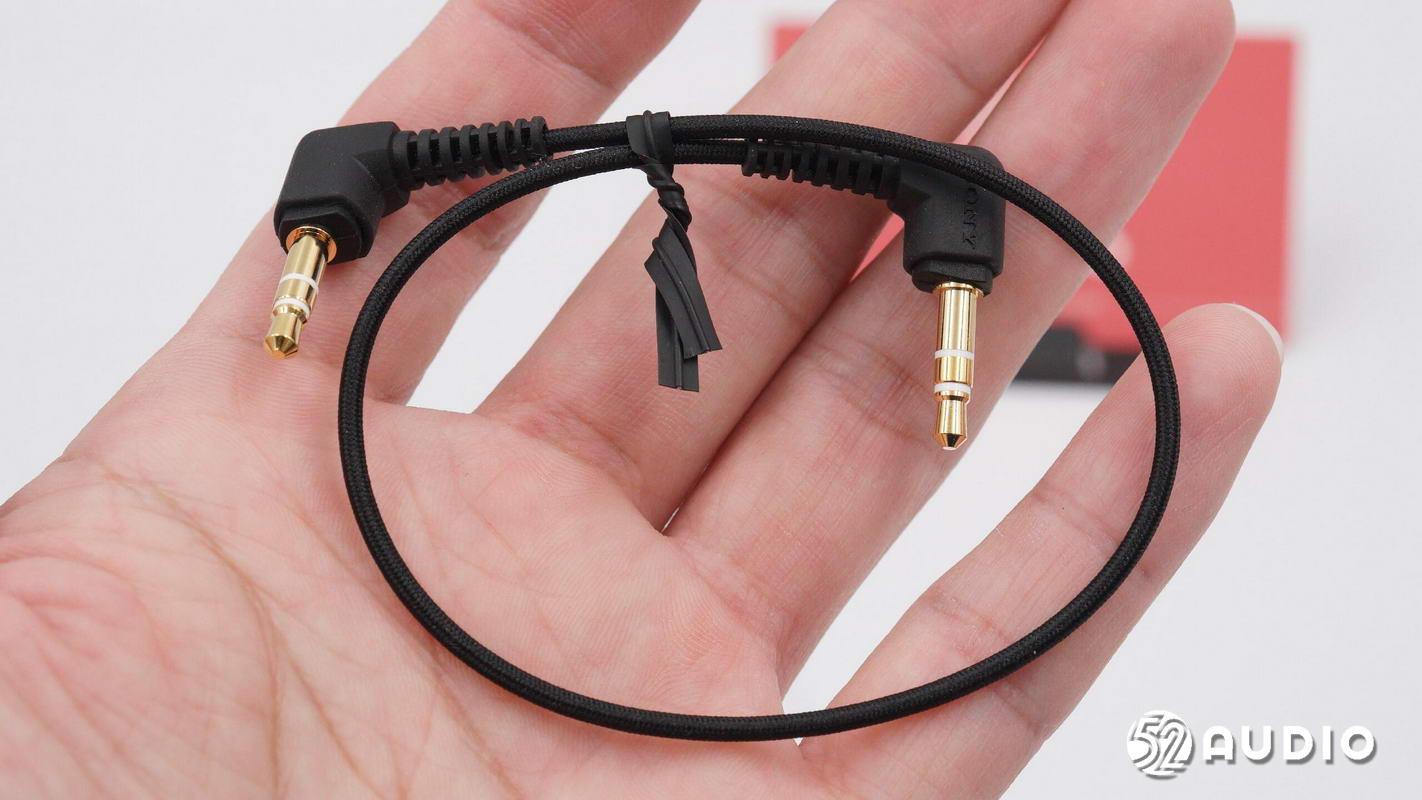

3.5mm to 3.5mm音频线一览。

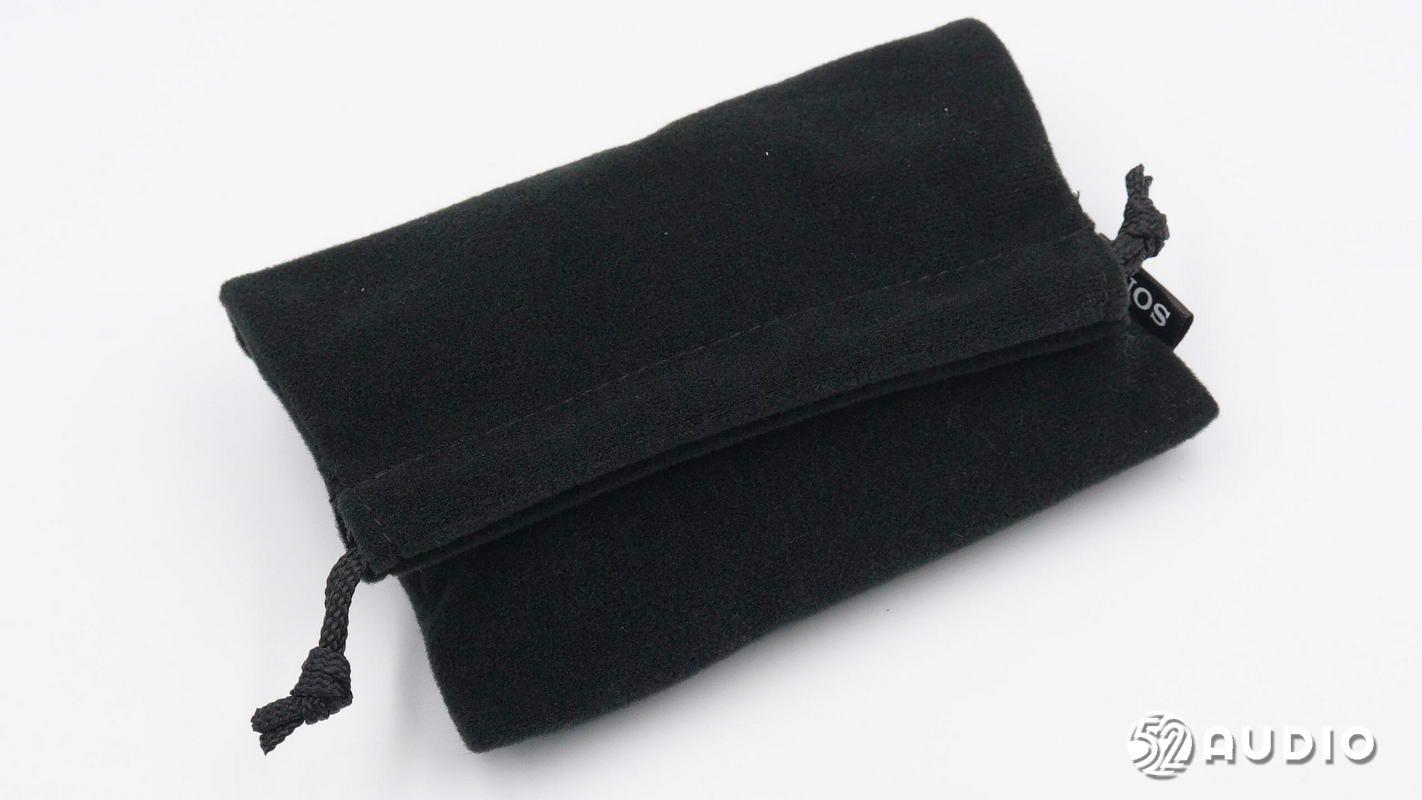

麦克风收纳袋特写。

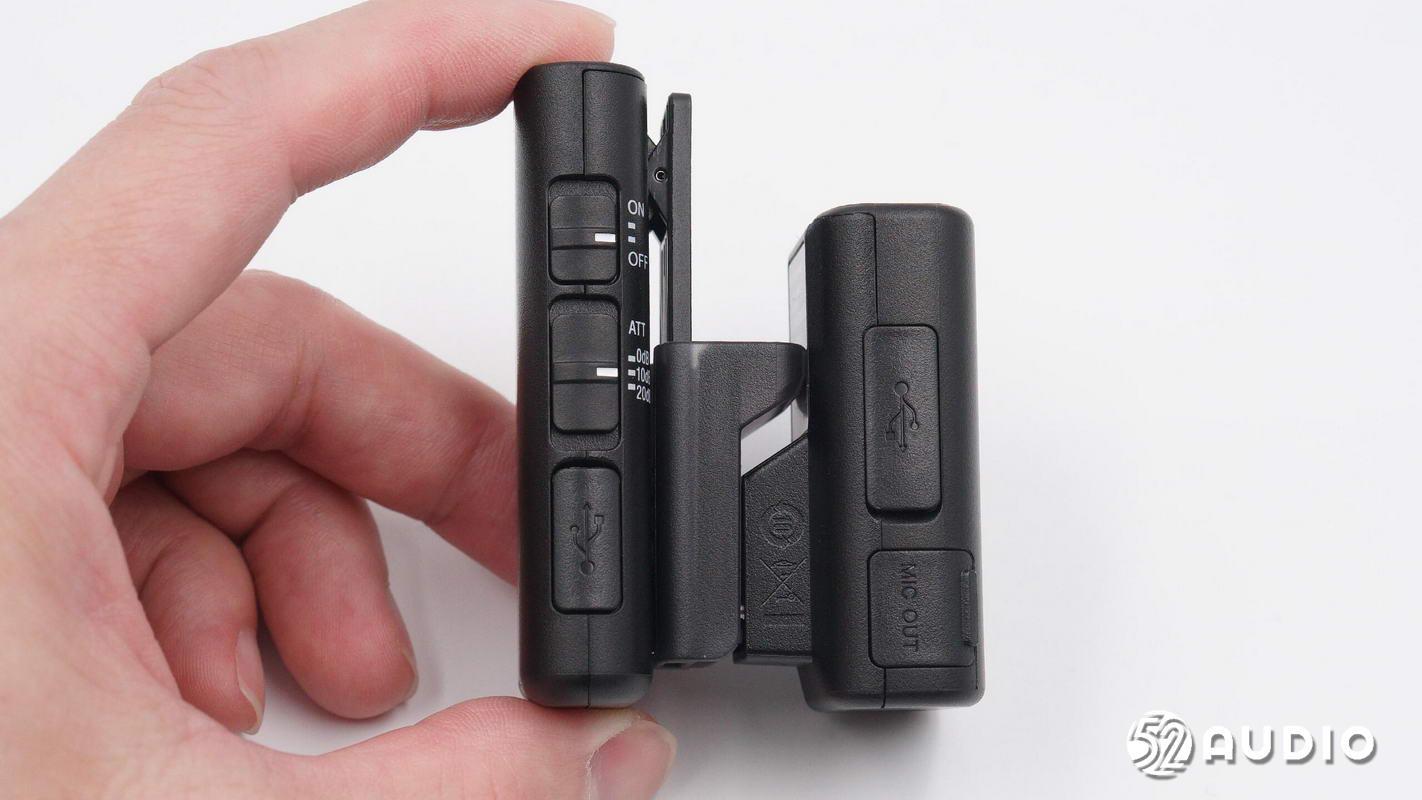

麦克风发射器及接收器侧面一览，整体磨砂黑材质，两个设备可通过背面的热靴保护盖连接在一起，方便日常收纳。

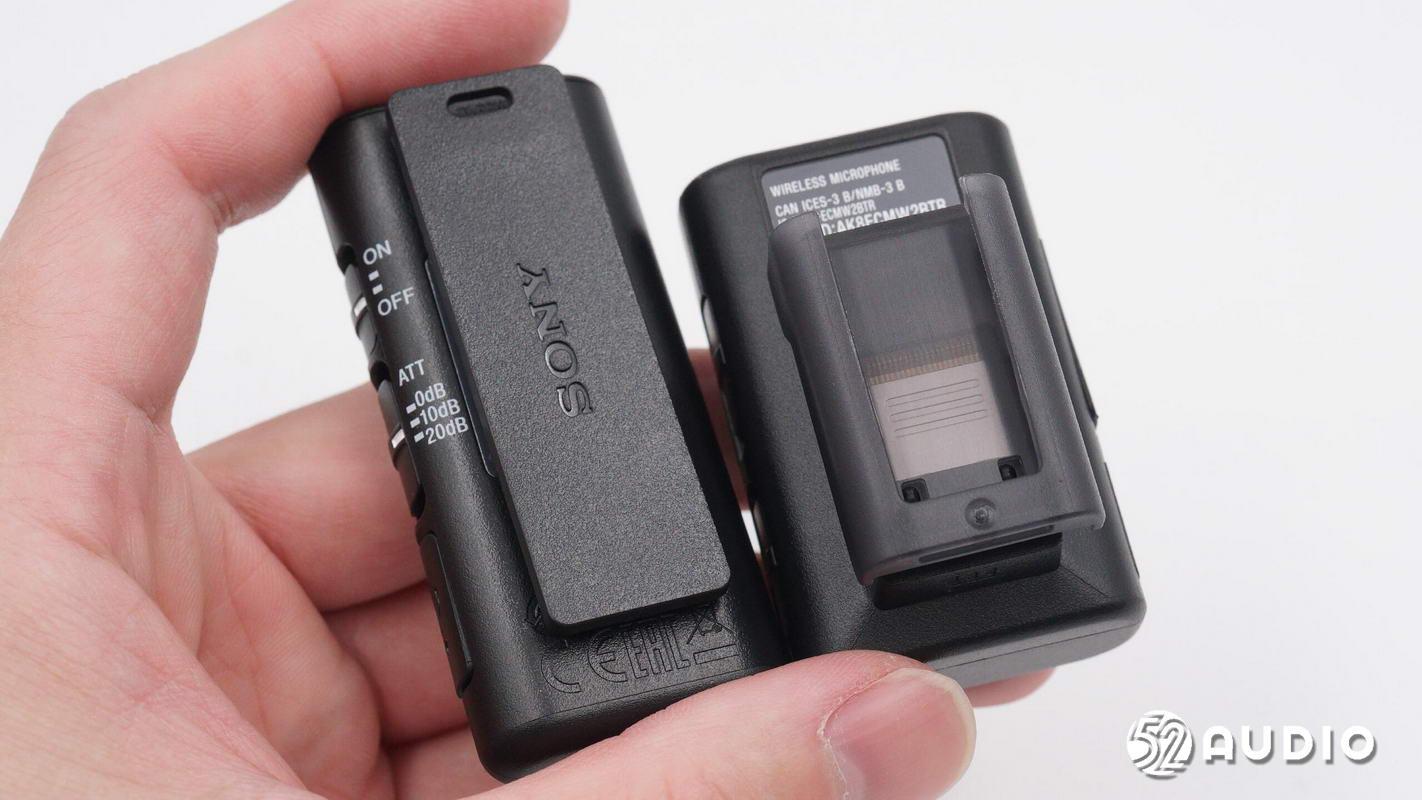

分离麦克风发射器及接收器，设备背面一览。

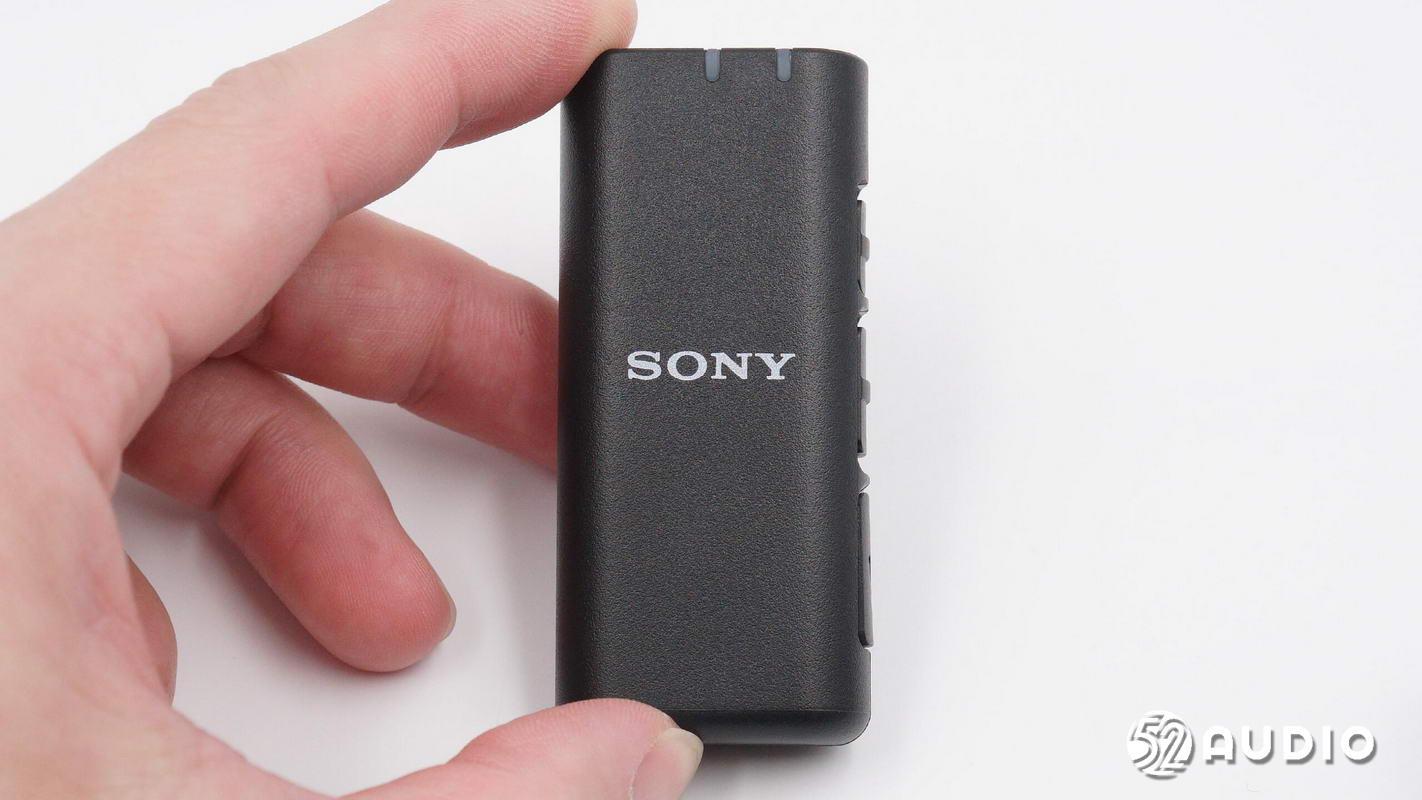

发射器正面一览，顶部设有两颗LED灯指示工作状态，正中间印有白色的SONY品牌logo。

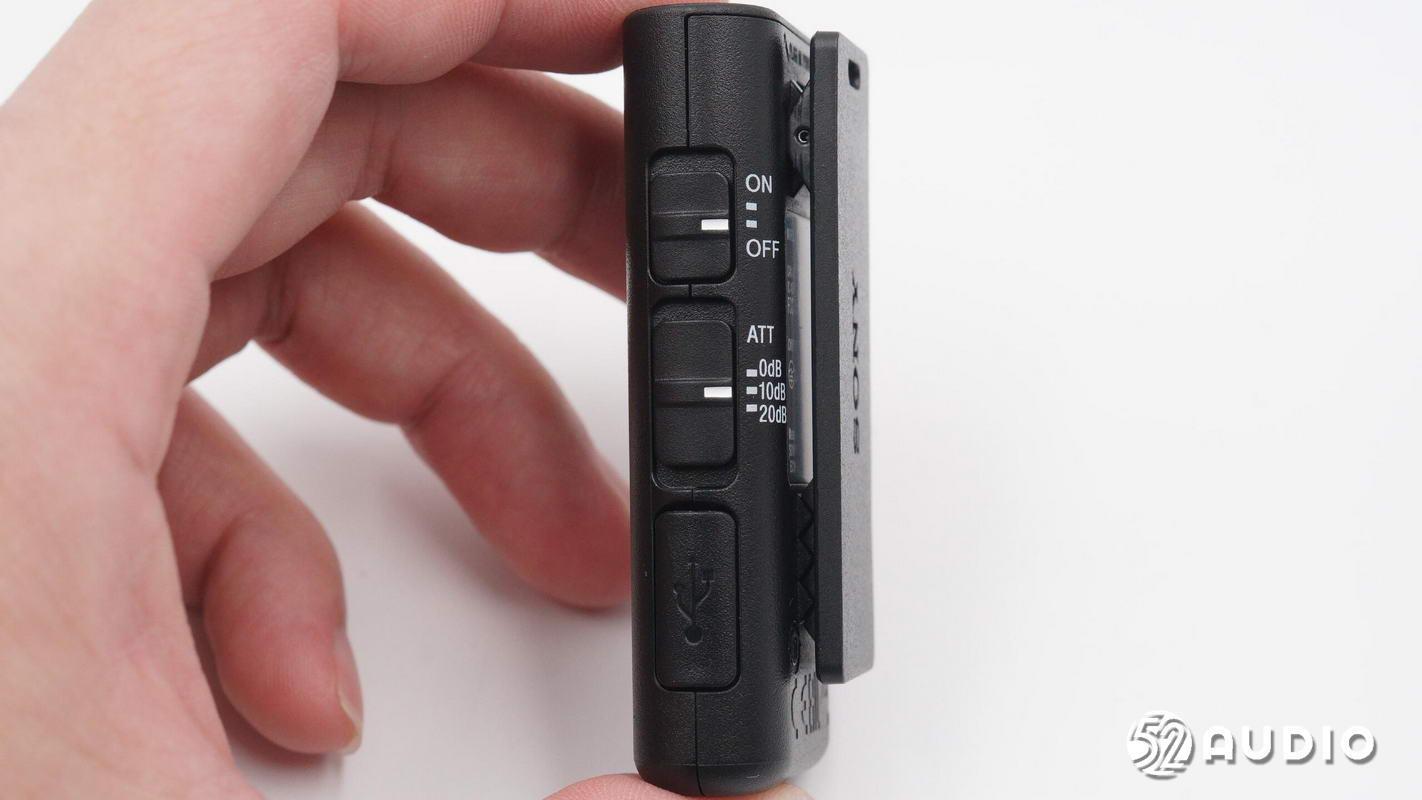

发射器侧面一览，自上向下依次为发射器的电源开关、发射器的三挡声音增益调节开关，均采用拨动式设计。在开关底部为发射器的Micro USB接口，用于为发射器充电。

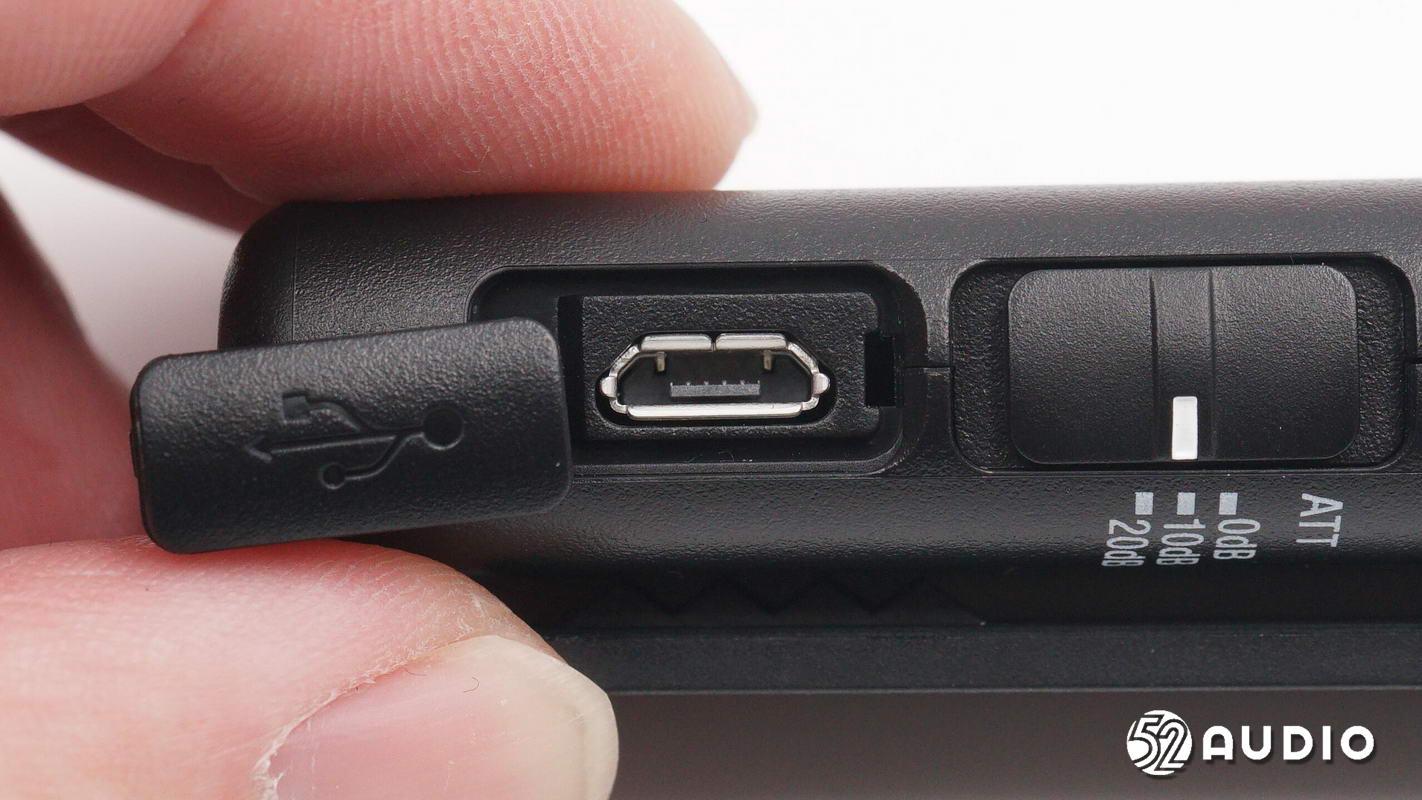

打开USB接口保护盖，发射器Micro USB接口一览。

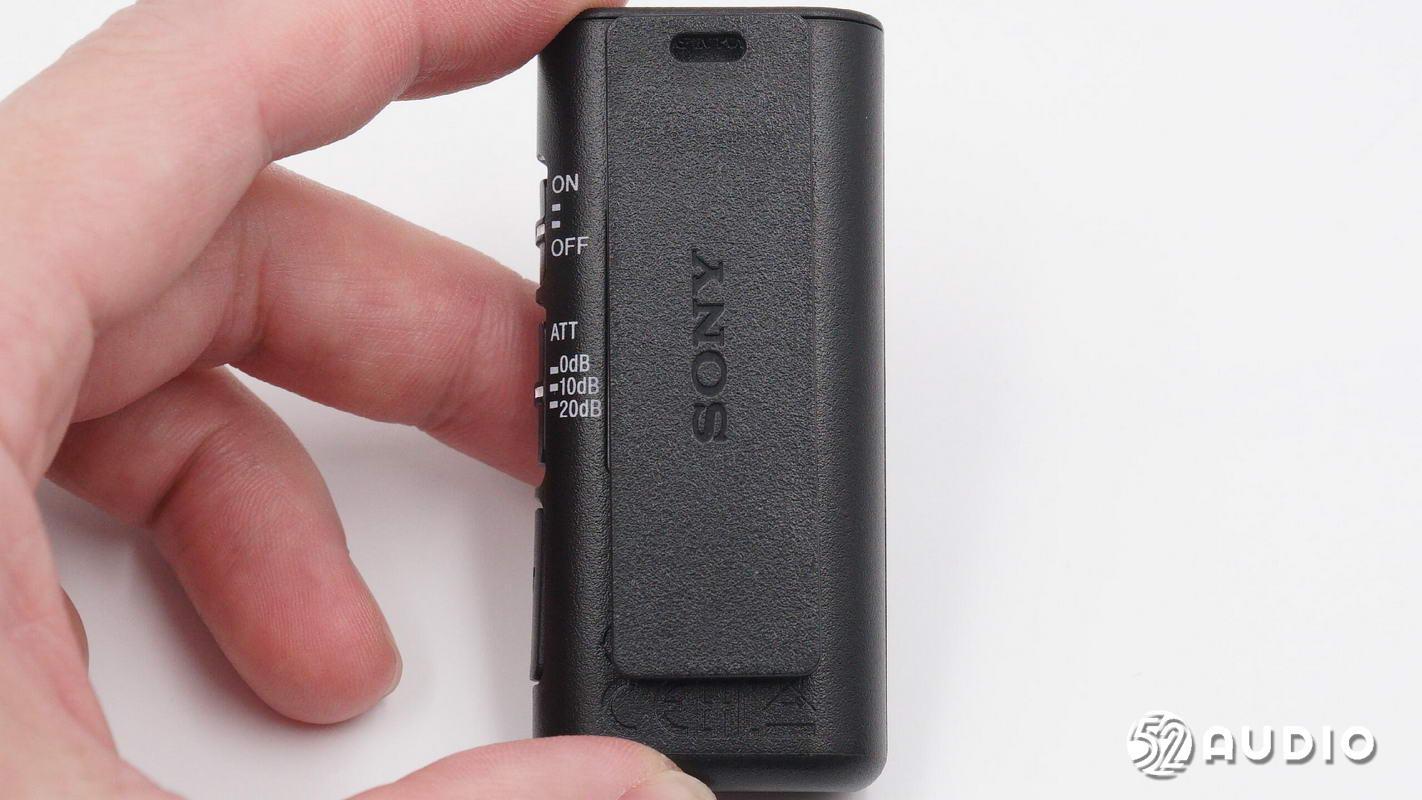

发射器背面一览，背夹上面同样印有索尼的logo。

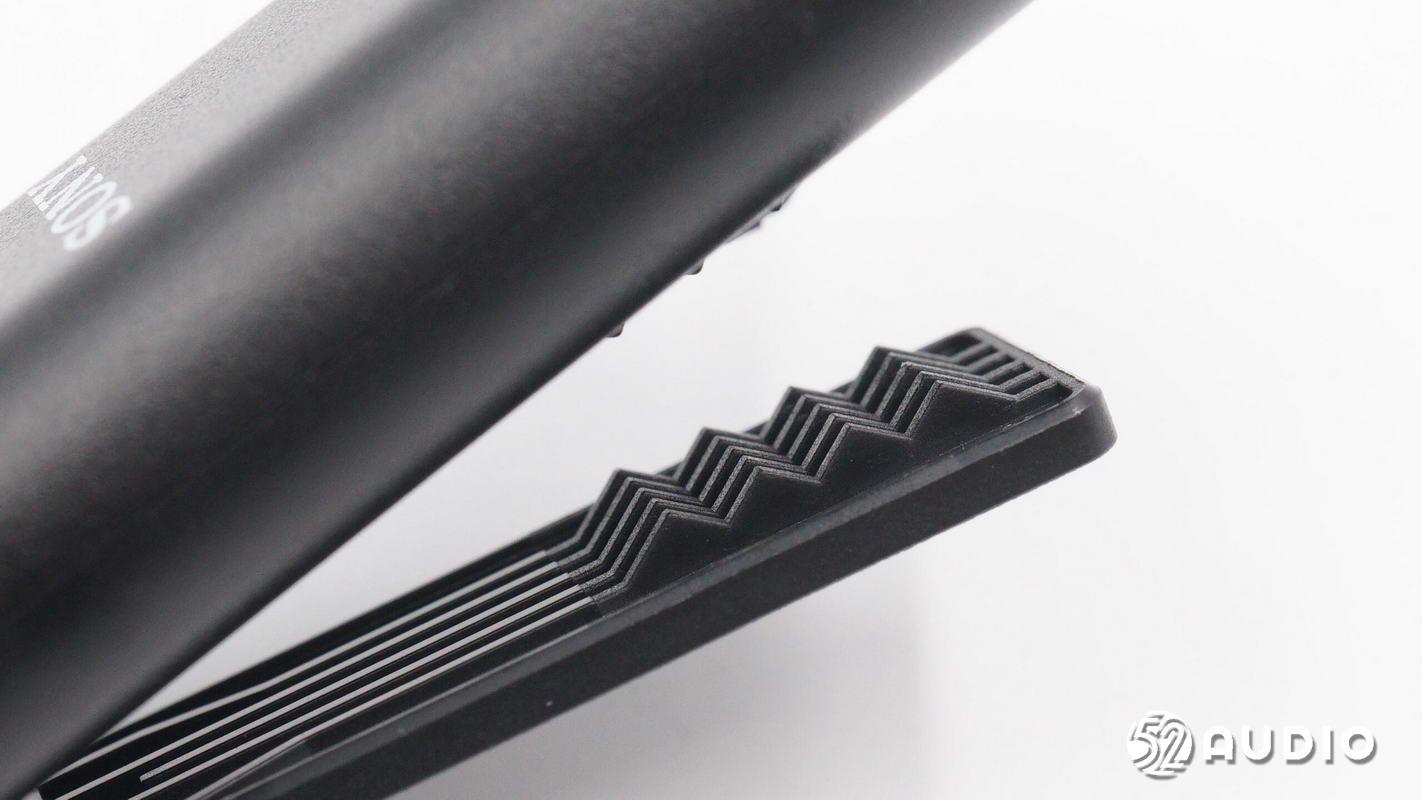

发射器背夹打开状态一览，位于背夹的底部设有多个尖牙凸起增加发射器的夹紧力，减少佩戴时剧烈运动导致发射器滑动。

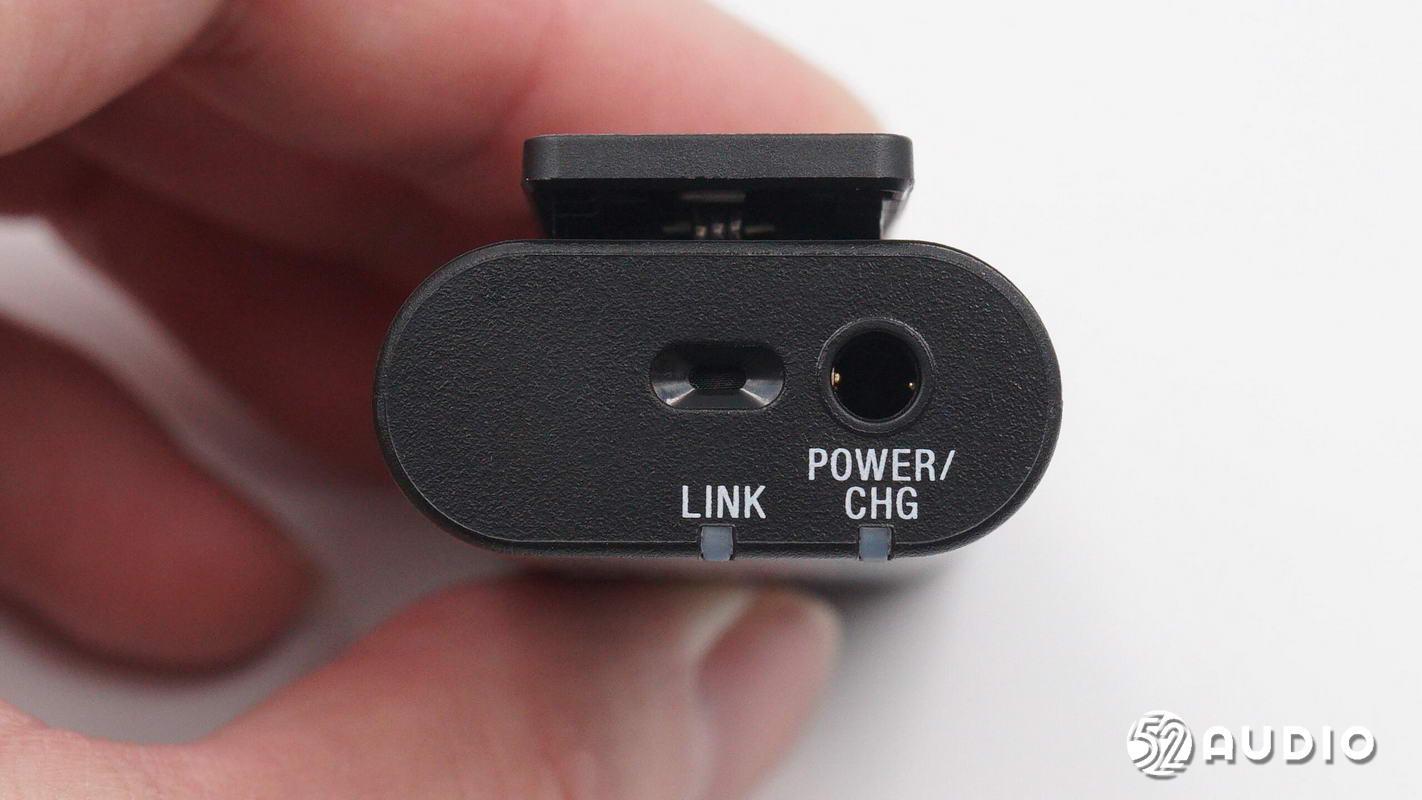

发射器顶部为麦克风、3.5mm领夹麦输入音频口、状态指示灯，其中3.5mm输入音频口也可用作发射器防风罩的接入口。

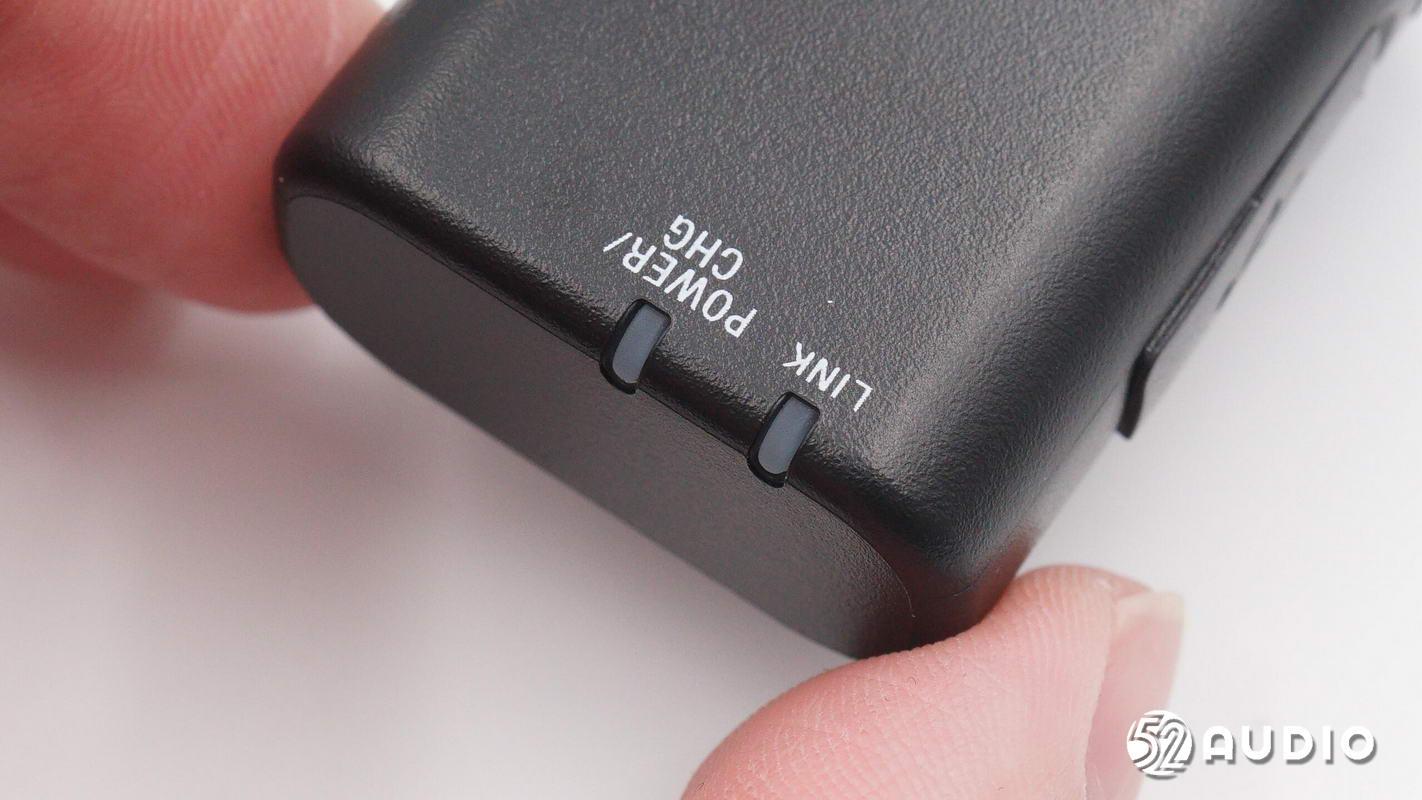

位于发射器顶部的两颗指示灯特写，靠近左边的为电量指示灯，右边为连接状态指示灯。

取下接收器热靴保护盖，接收器背面设有支持数字音频接口的Mi热靴，在使用时可直接安装在相机上进行使用。

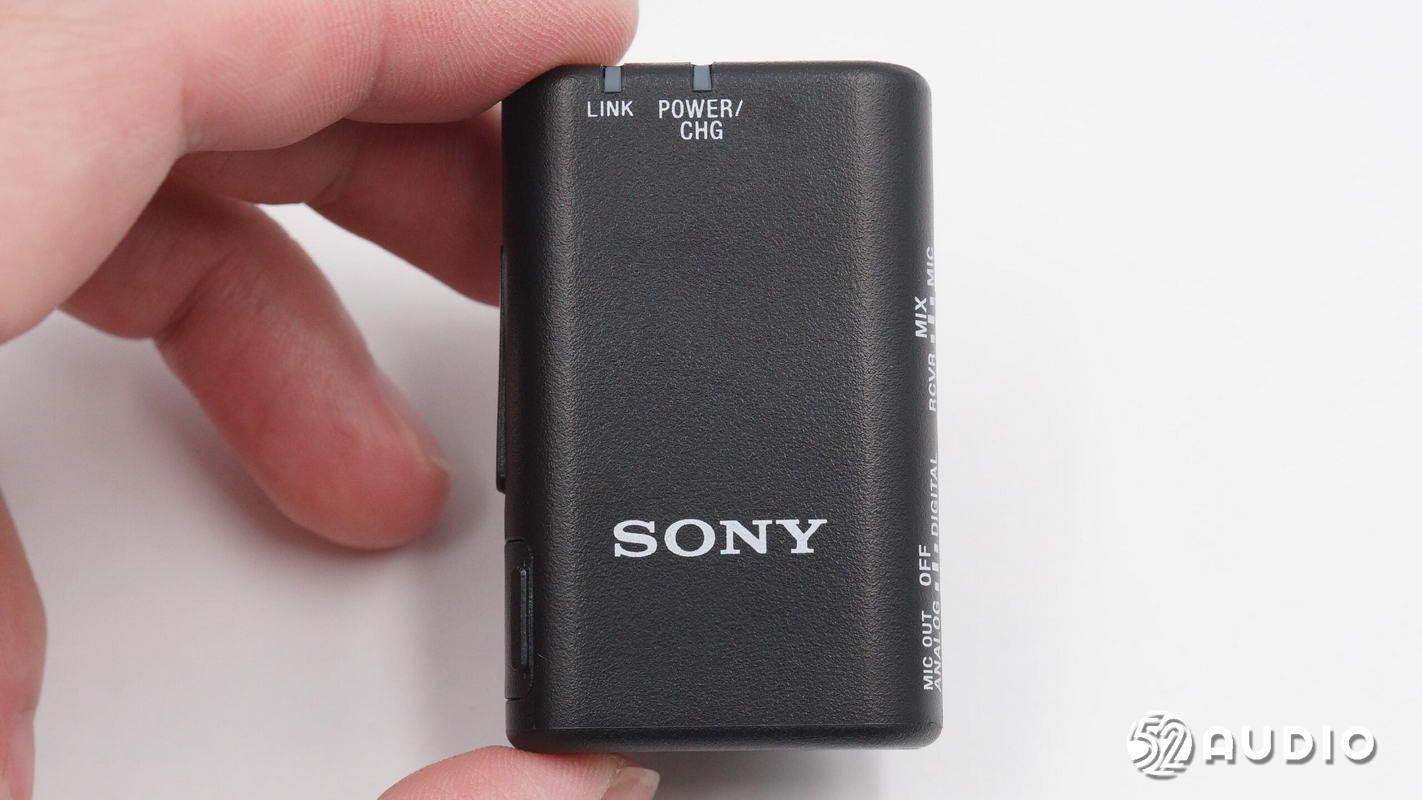

接收器正面一览，整体磨砂材质，两边倒圆弧设计，手感舒适。

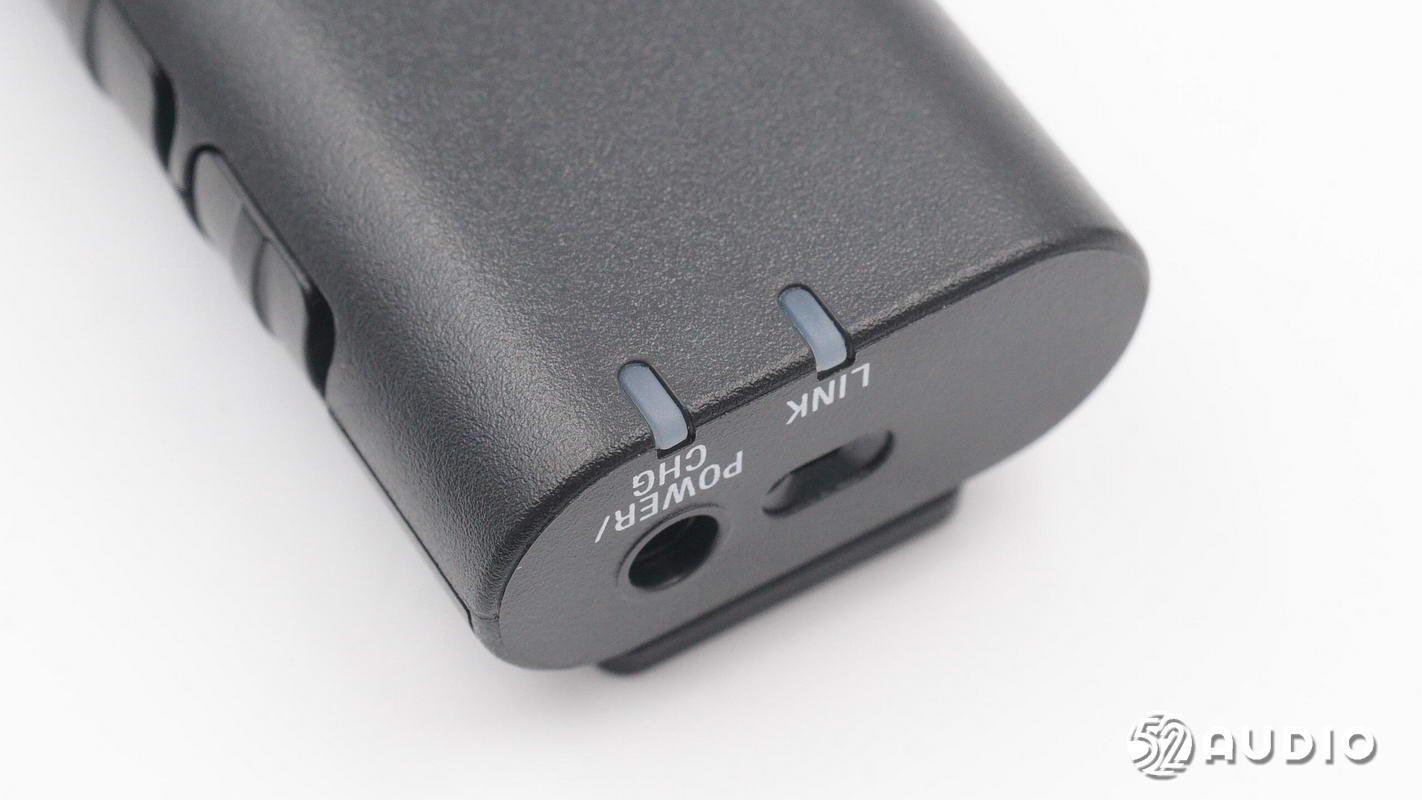

接收器顶部的同样设有2颗负责指示电量状态以及连接状态的指示灯。

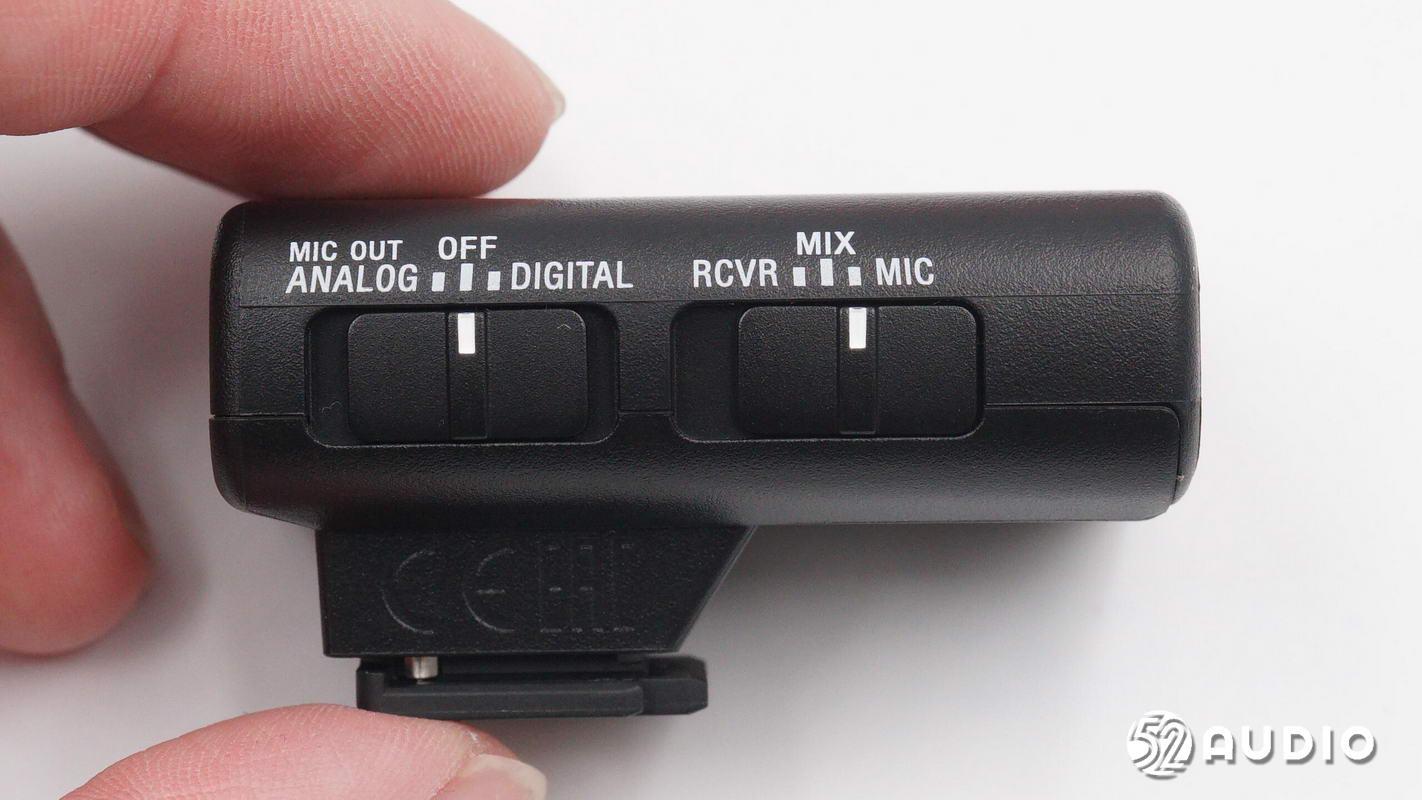

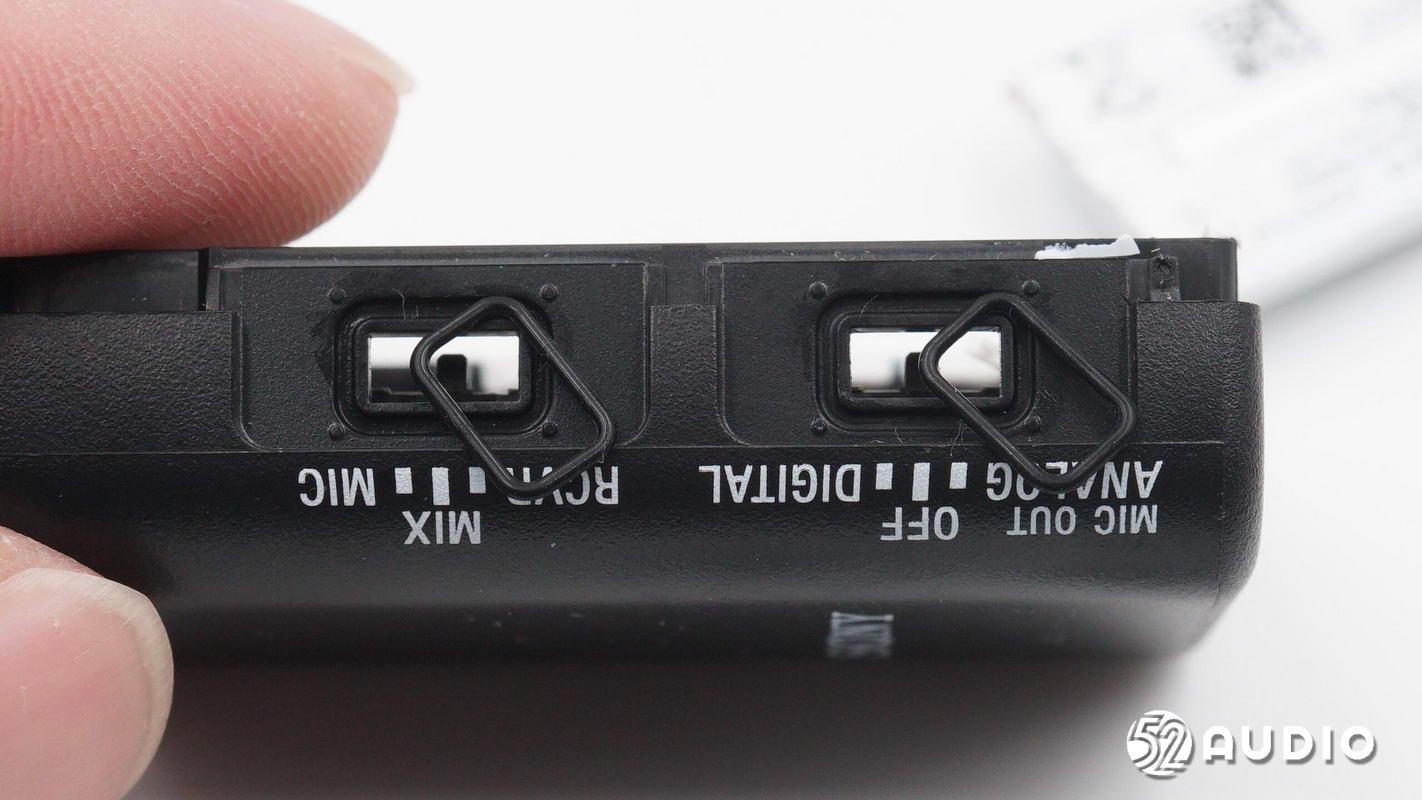

接收器侧面设有2个拨动式开关，左边的开关为用于“数字连接、有线连接”的切换功能；右边的按键为不同声音采集模式的切换按键，支持的采集模式有“MIC模式”、“RCVR模式”以及“MIX模式”，用于应对不同的使用环境。

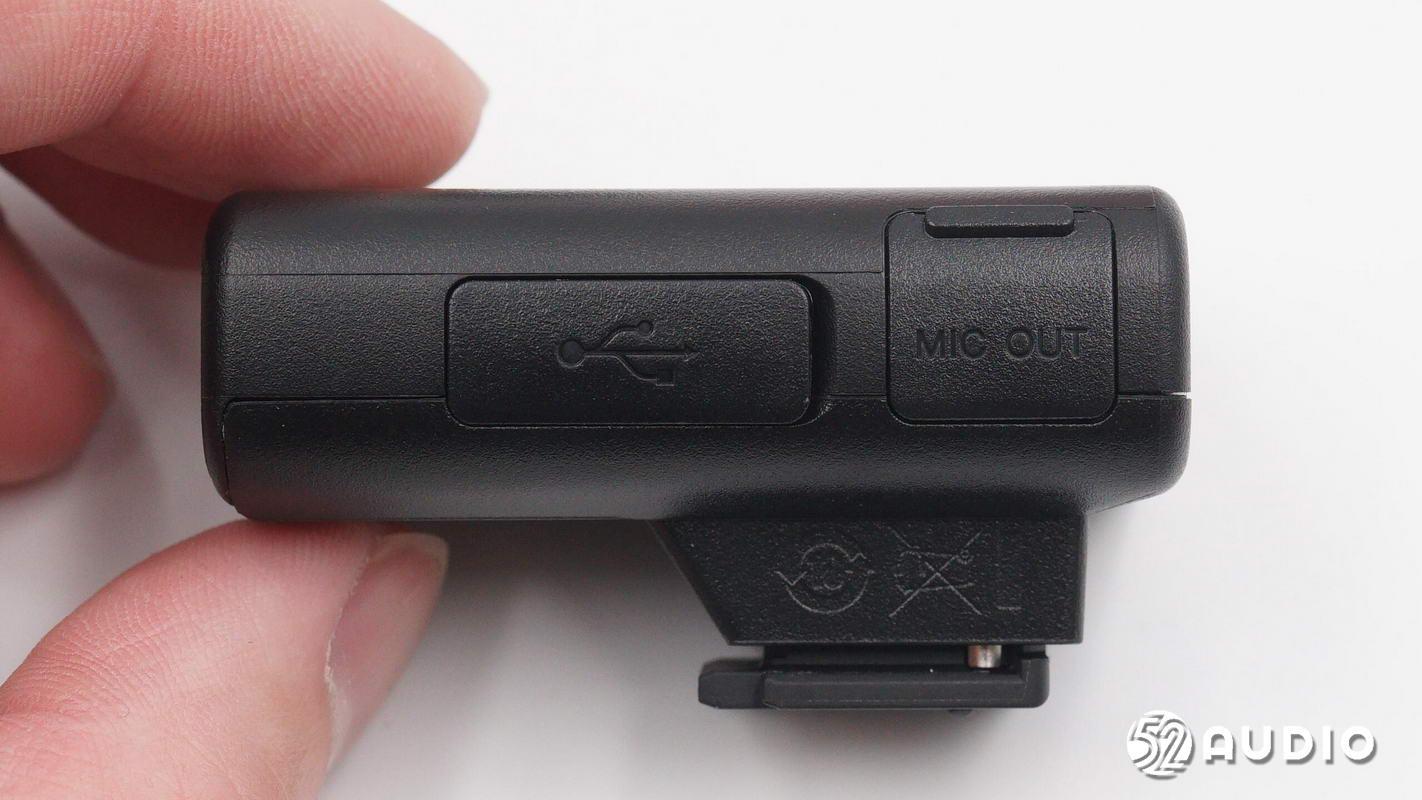

接收器另一侧设置了Micro USB接口以及麦克风输出接口，两个接口均设有保护盖。

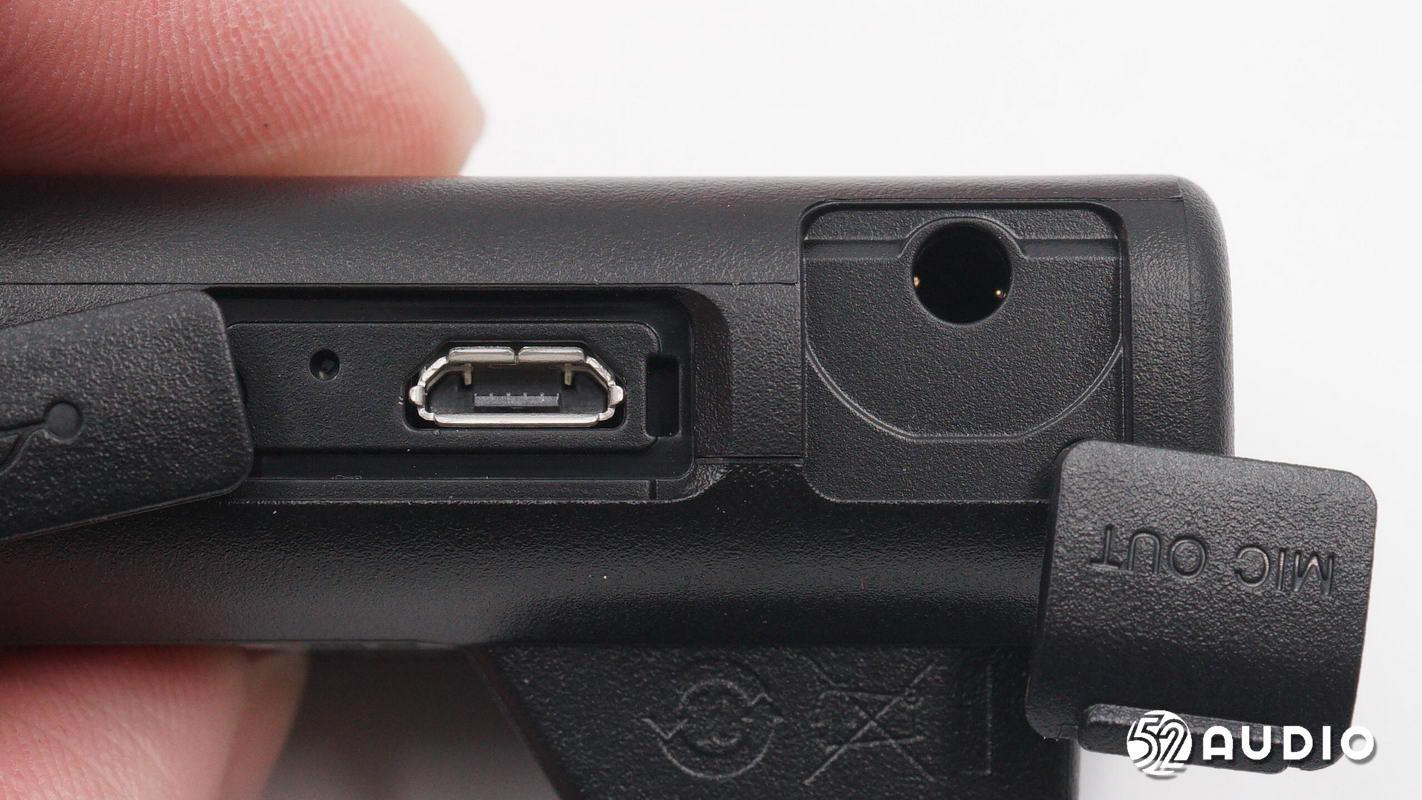

打开接收器接口保护盖，接收器的Micro USB接口以及麦克风输出接口一览。

接收器的背面一览，上方为接收器的信息下方为接收器的Mi热靴。

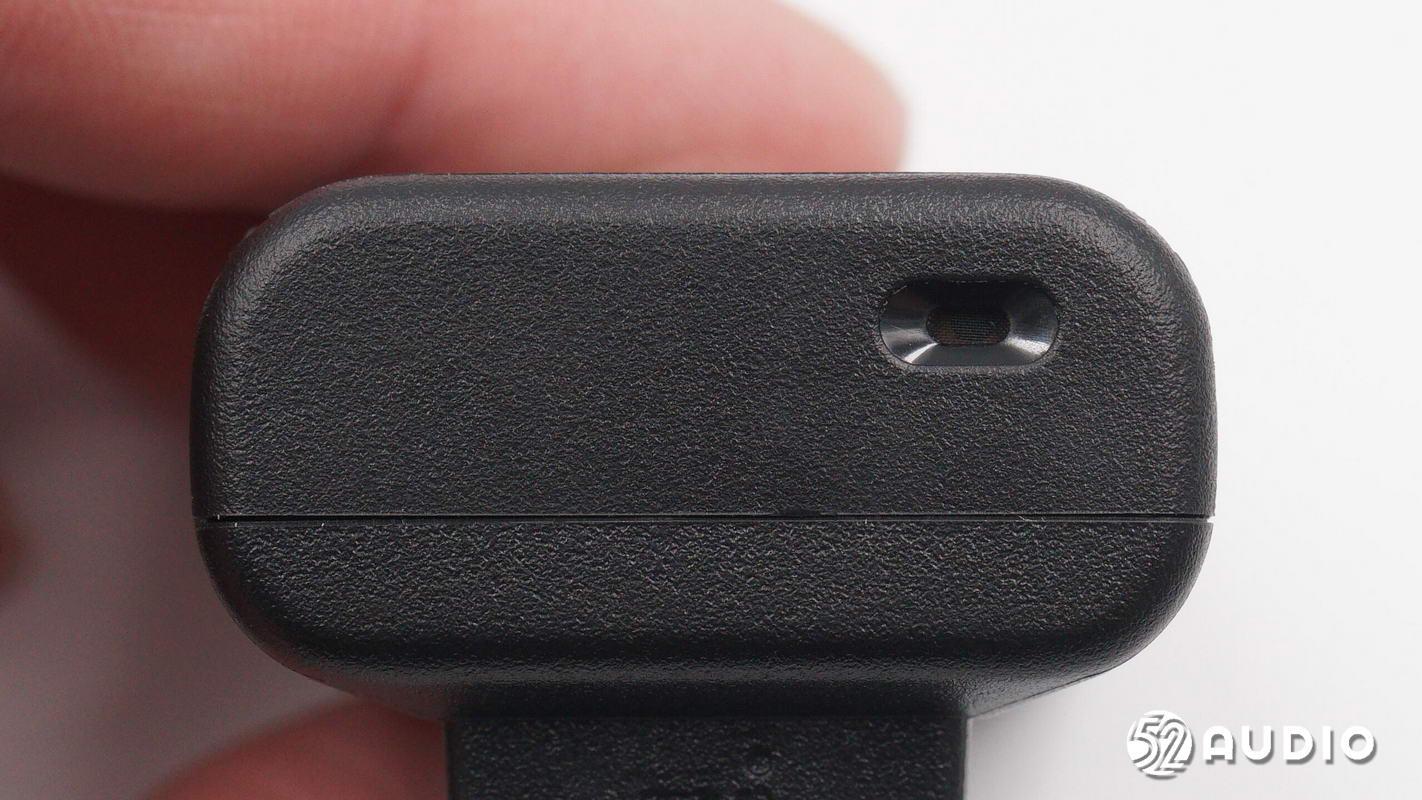

接收器底部的拾音麦克风特写，用于录制视频的时候拾取拍摄者的声音。

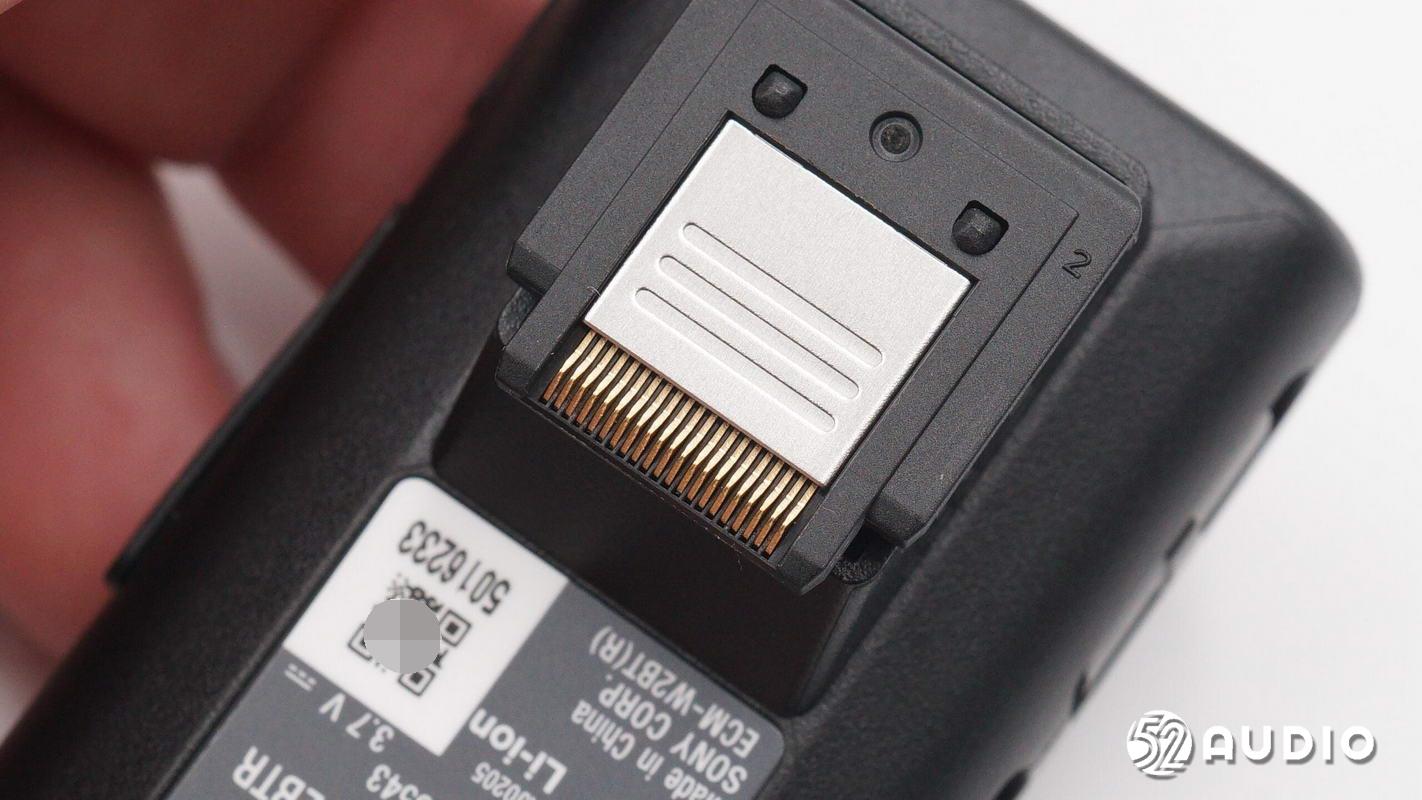

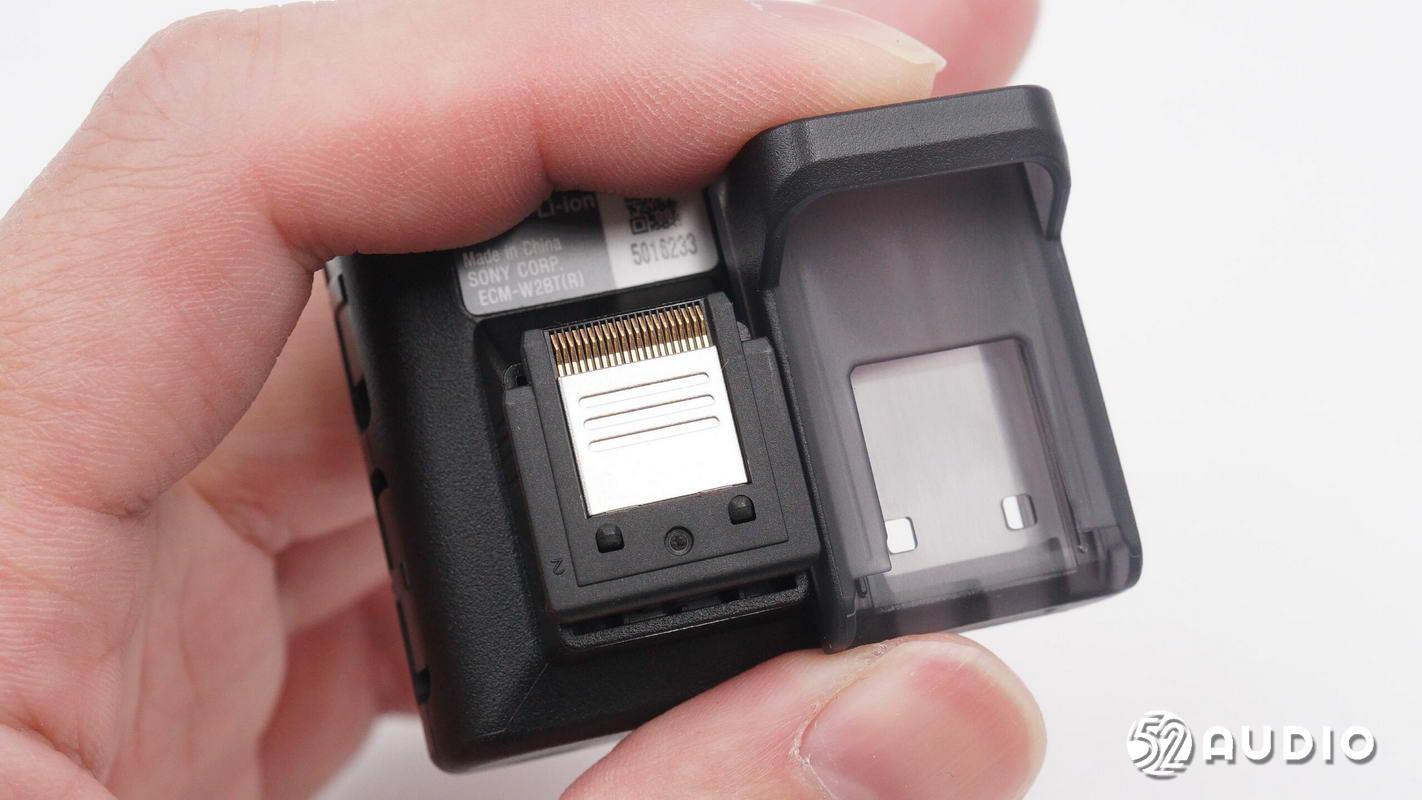

支持数字音频接口的Mi热靴特写，可实现接收器摆脱音频线直接安装在相机上。

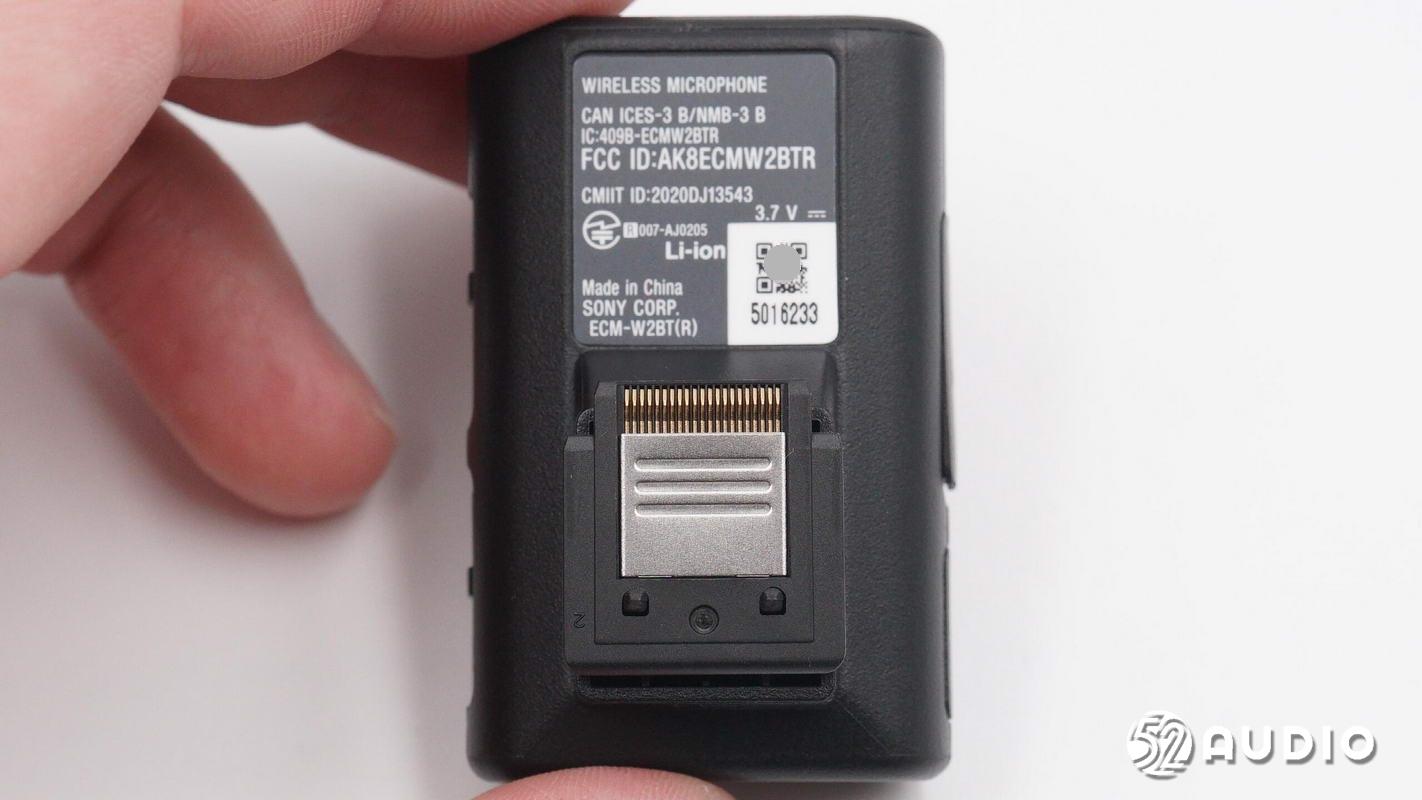

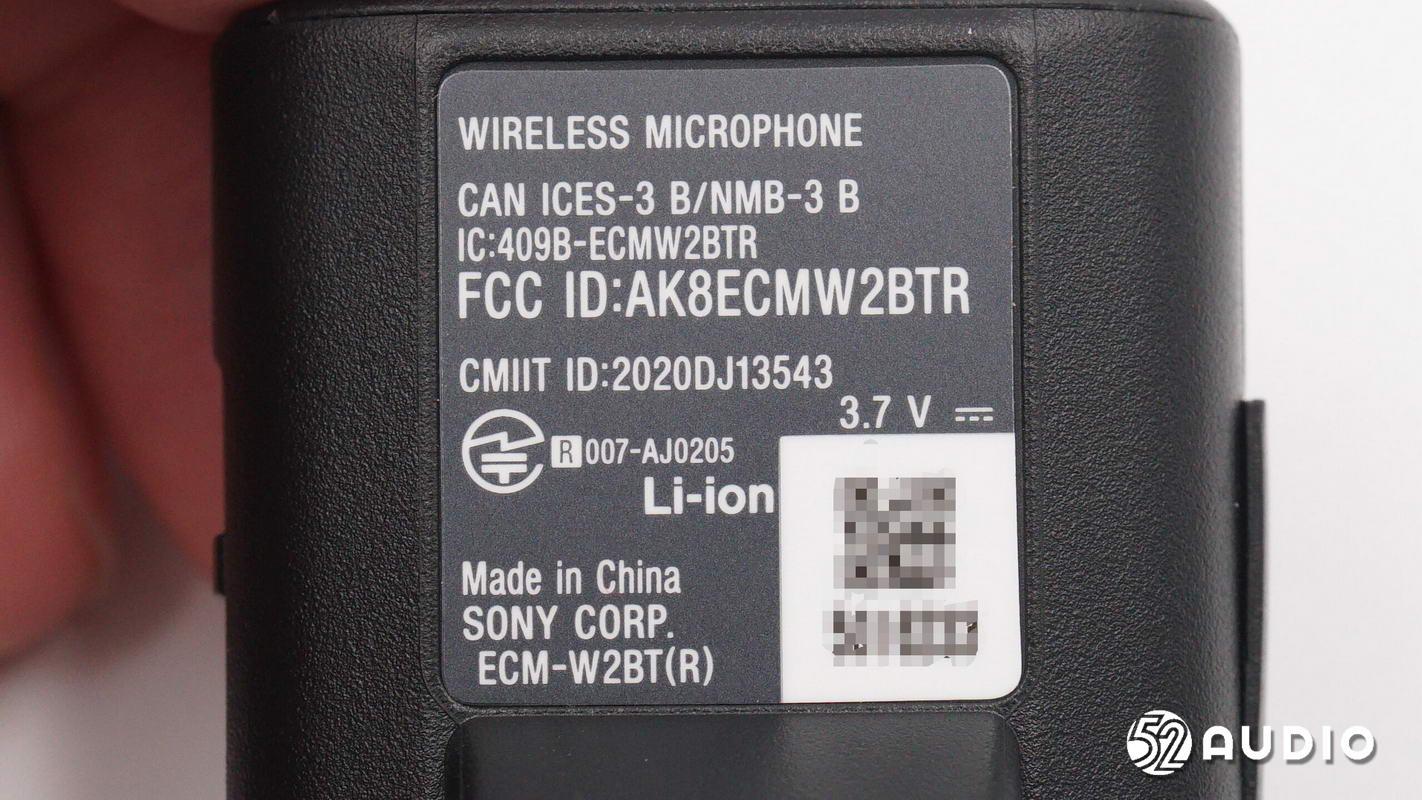

接收器背面标签信息一览，介绍了产品由中国制造，充电电流为3.7V直流电。

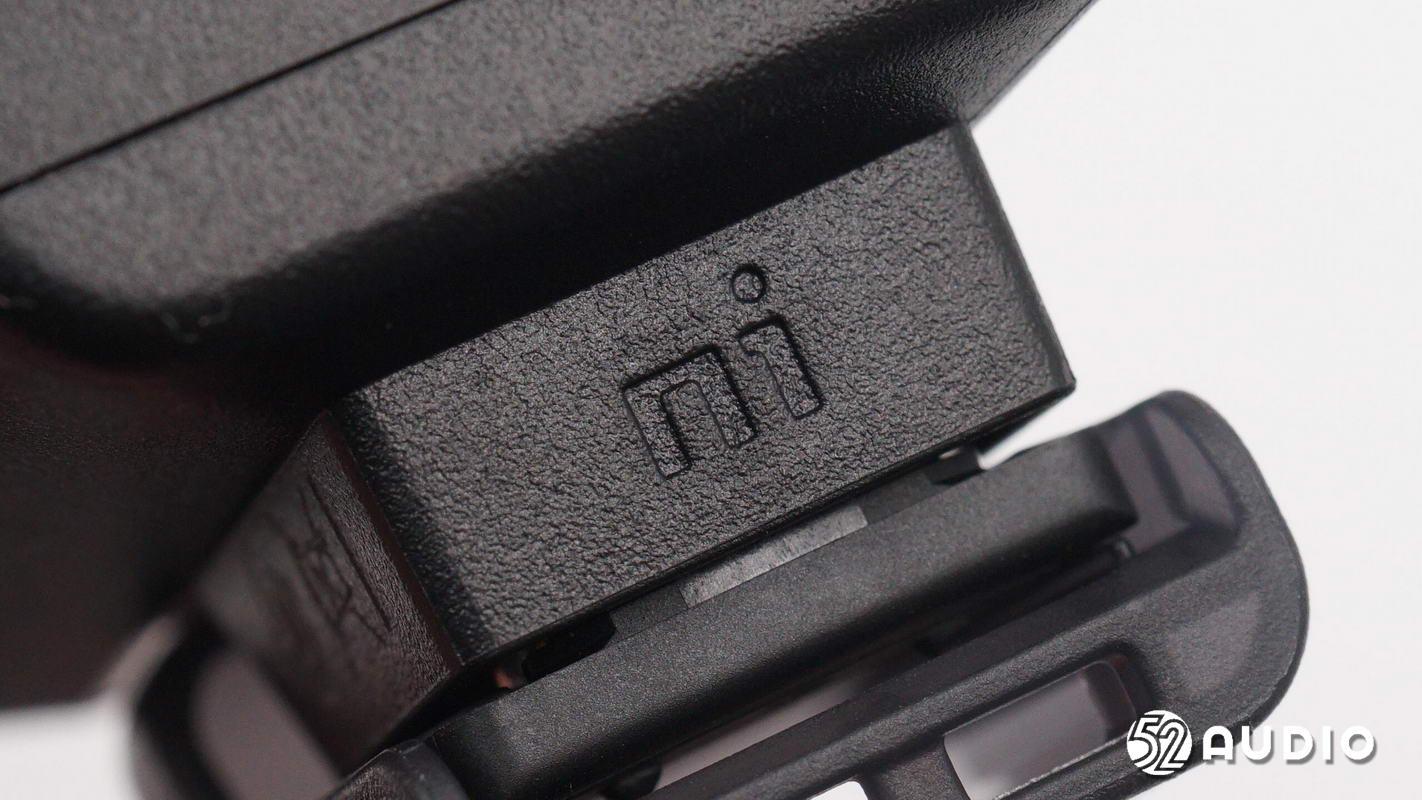

Mi热靴上方印有“mi”字样。

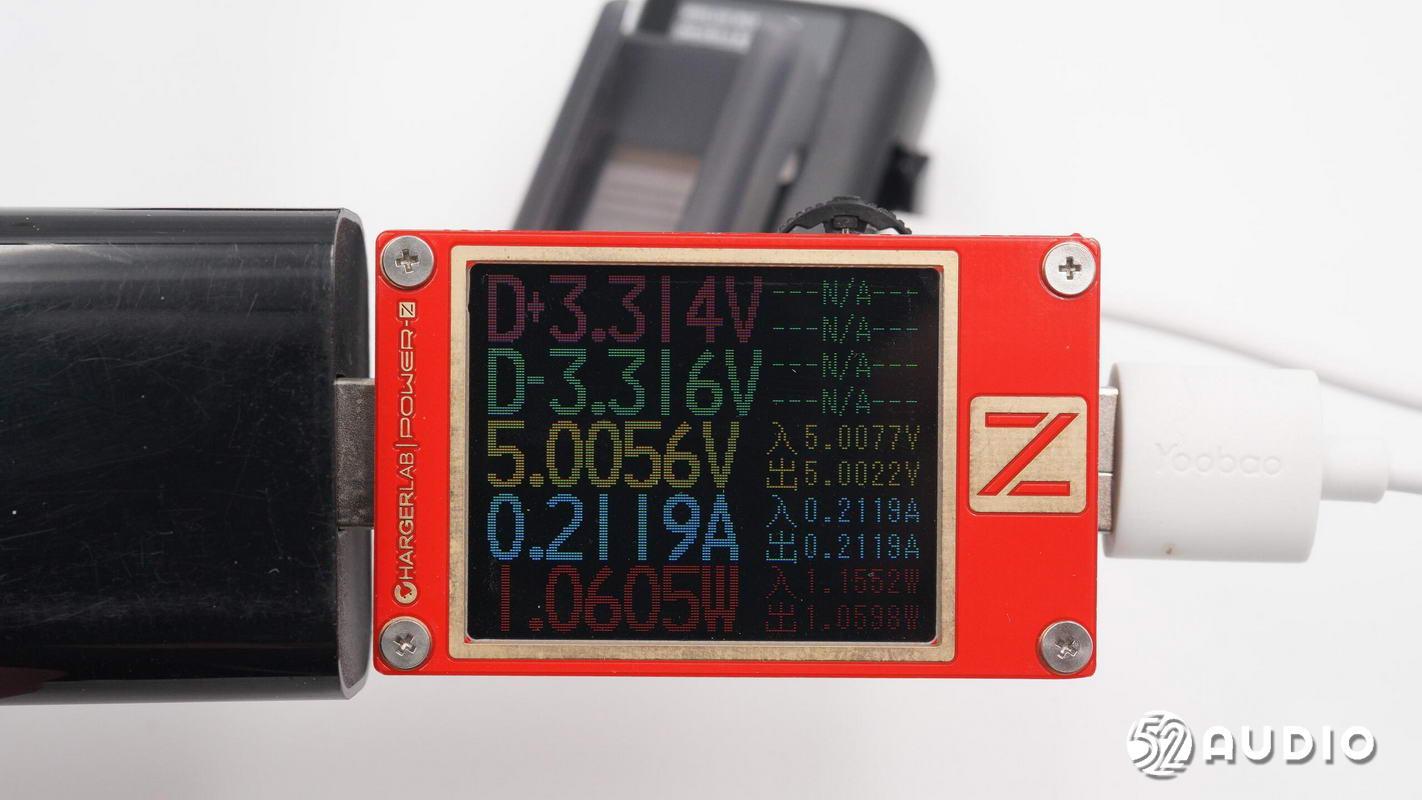

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对索尼ECM-W2BT无线麦克风接收器进行有线充电测试，充电电压约为5.01V、充电电流约为0.21A，充电功率约为1.06W。

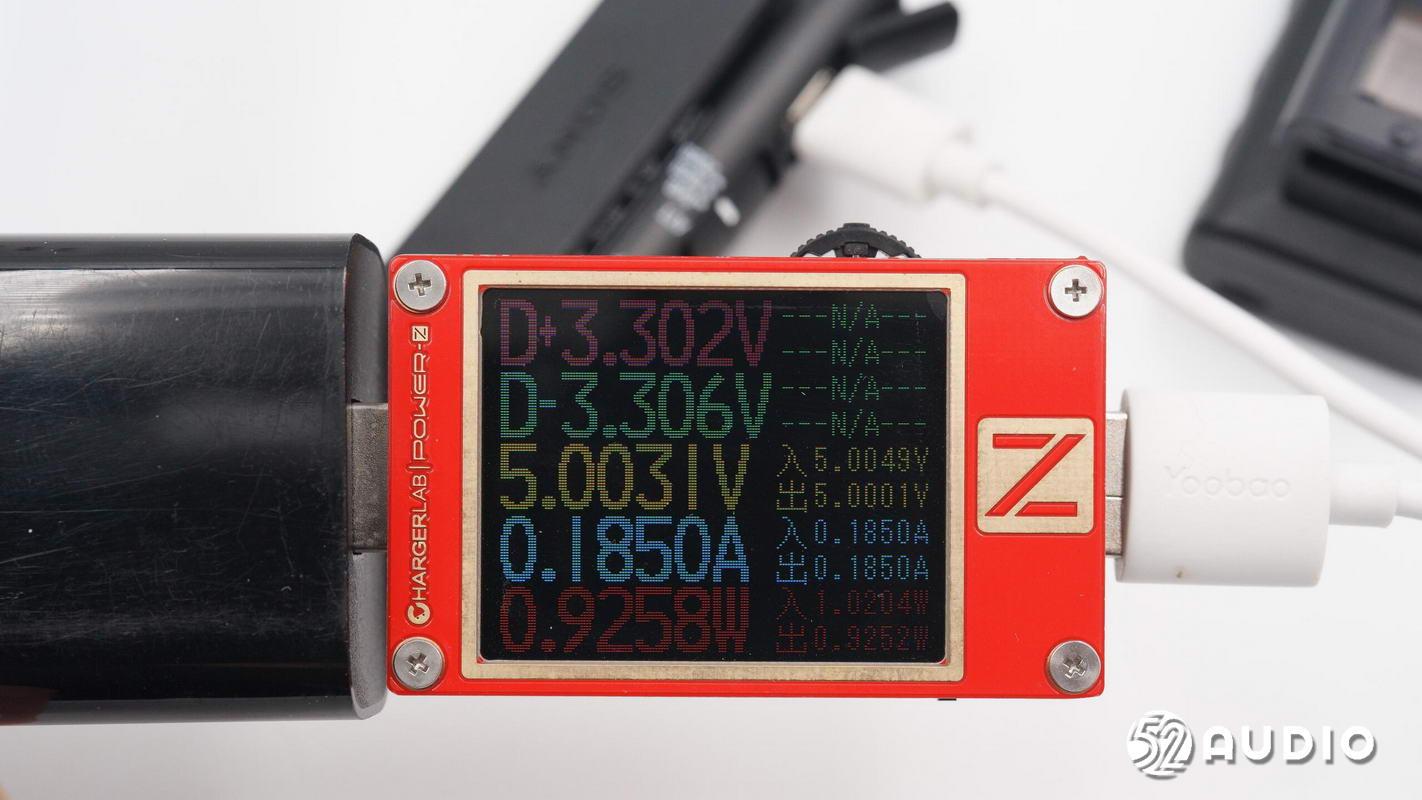

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对索尼ECM-W2BT无线麦克风发射器进行有线充电测试，充电电压约为5.00V、充电电流约为0.19A，充电功率约为0.93W。

二、索尼ECM-W2BT 无线麦克风拆解

发射器拆解

首先沿合模线将发射器的后壳撬开，分离发射器前后壳。

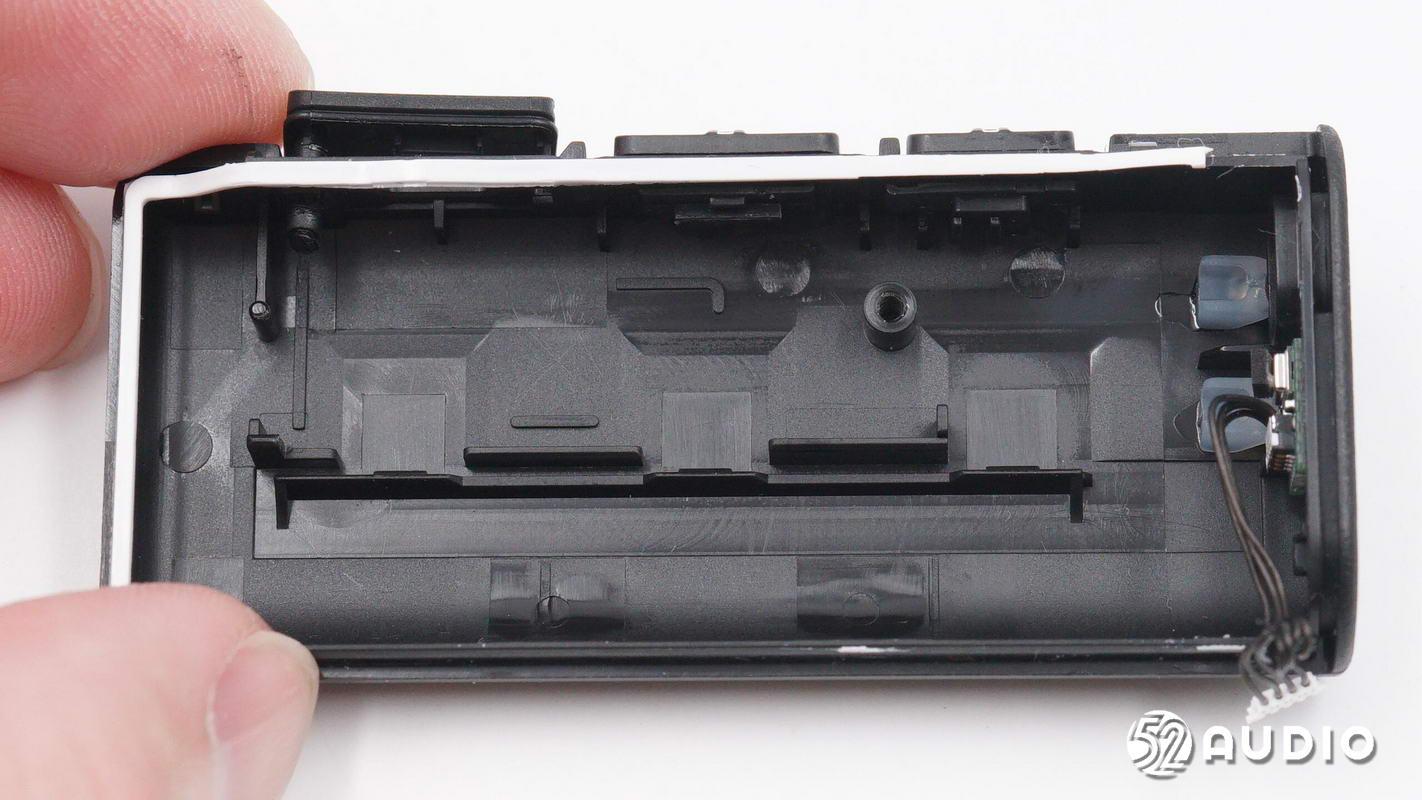

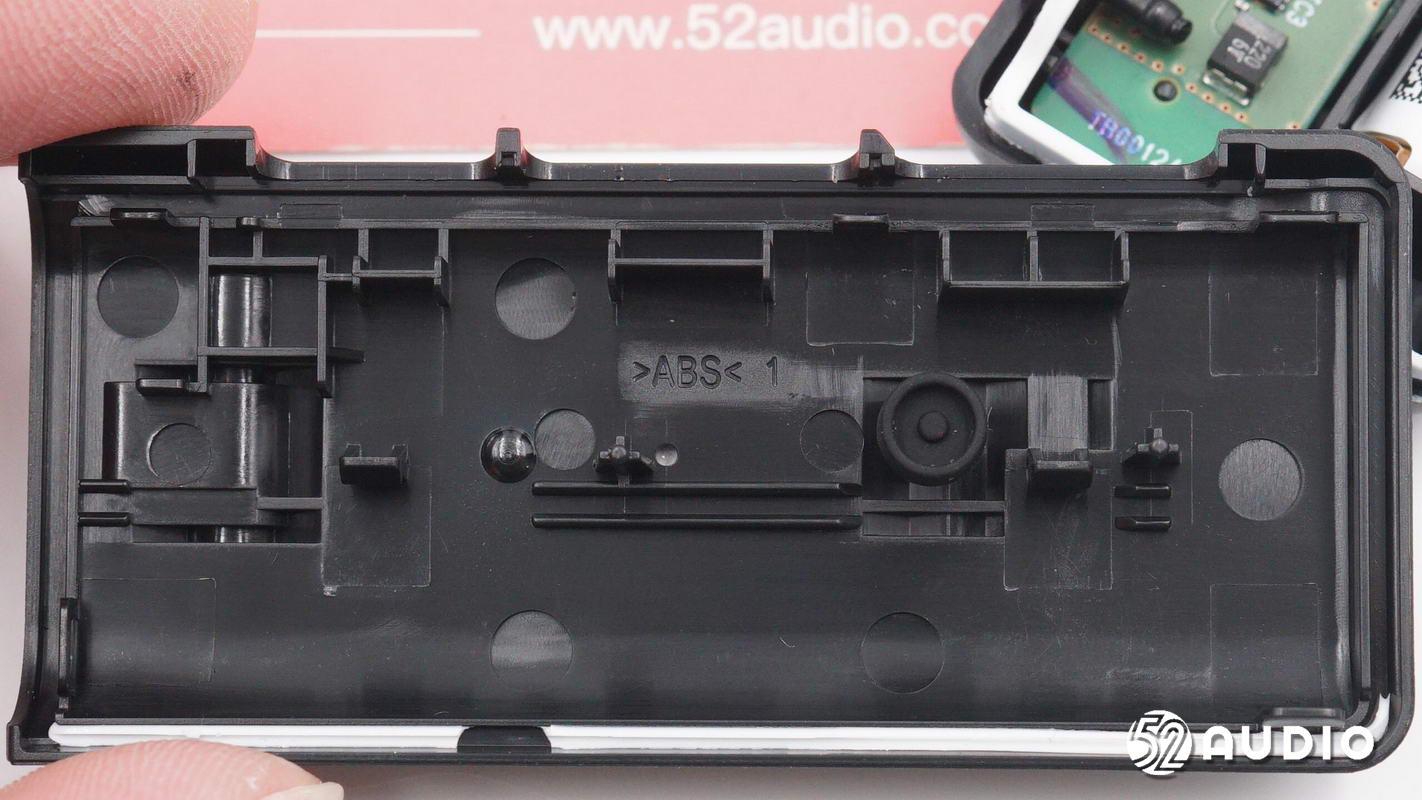

发射器后壳内部结构一览，设有多个卡扣与前壳装配。

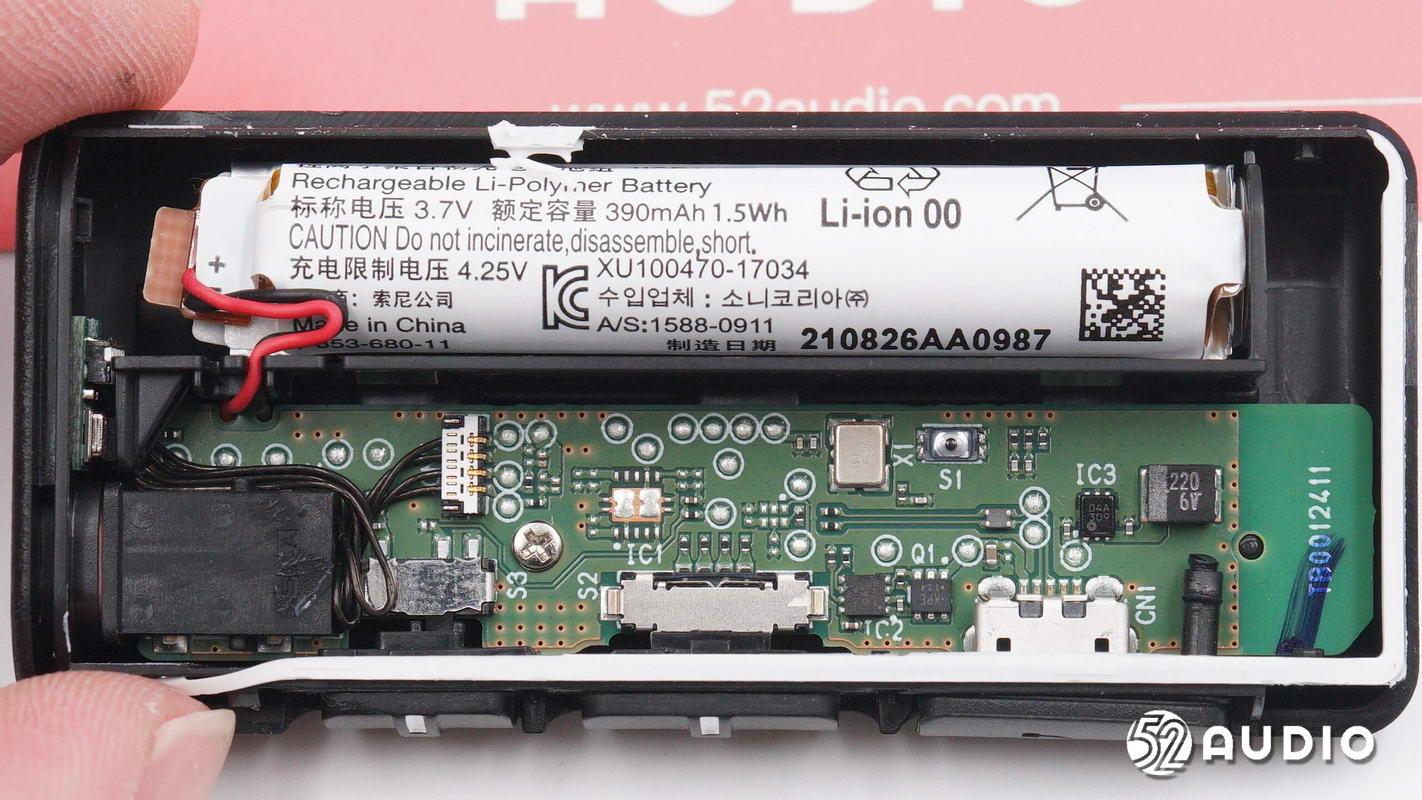

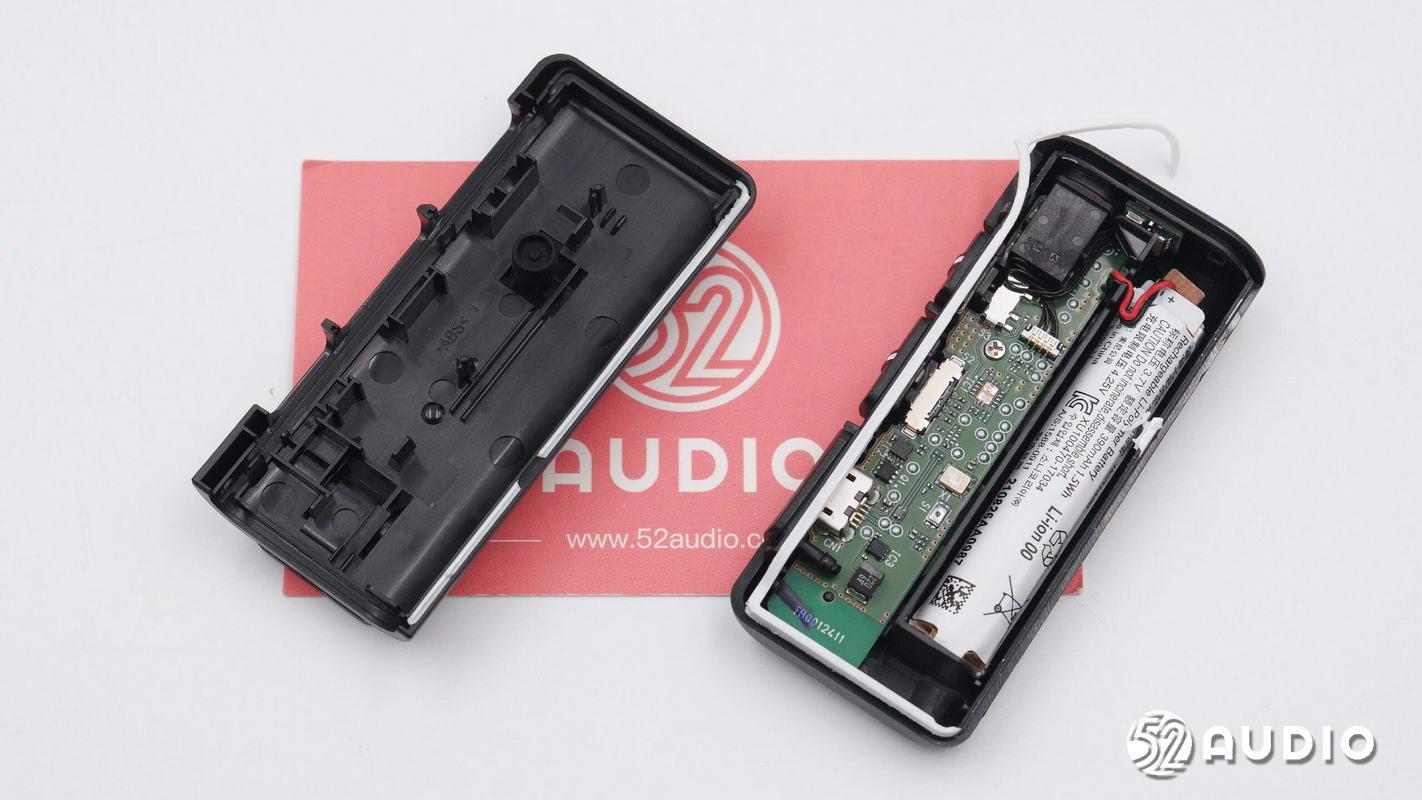

发射器前壳内电路一览，发射器的主电路集成在发射器前壳内，电池与主板之间设有分隔板。

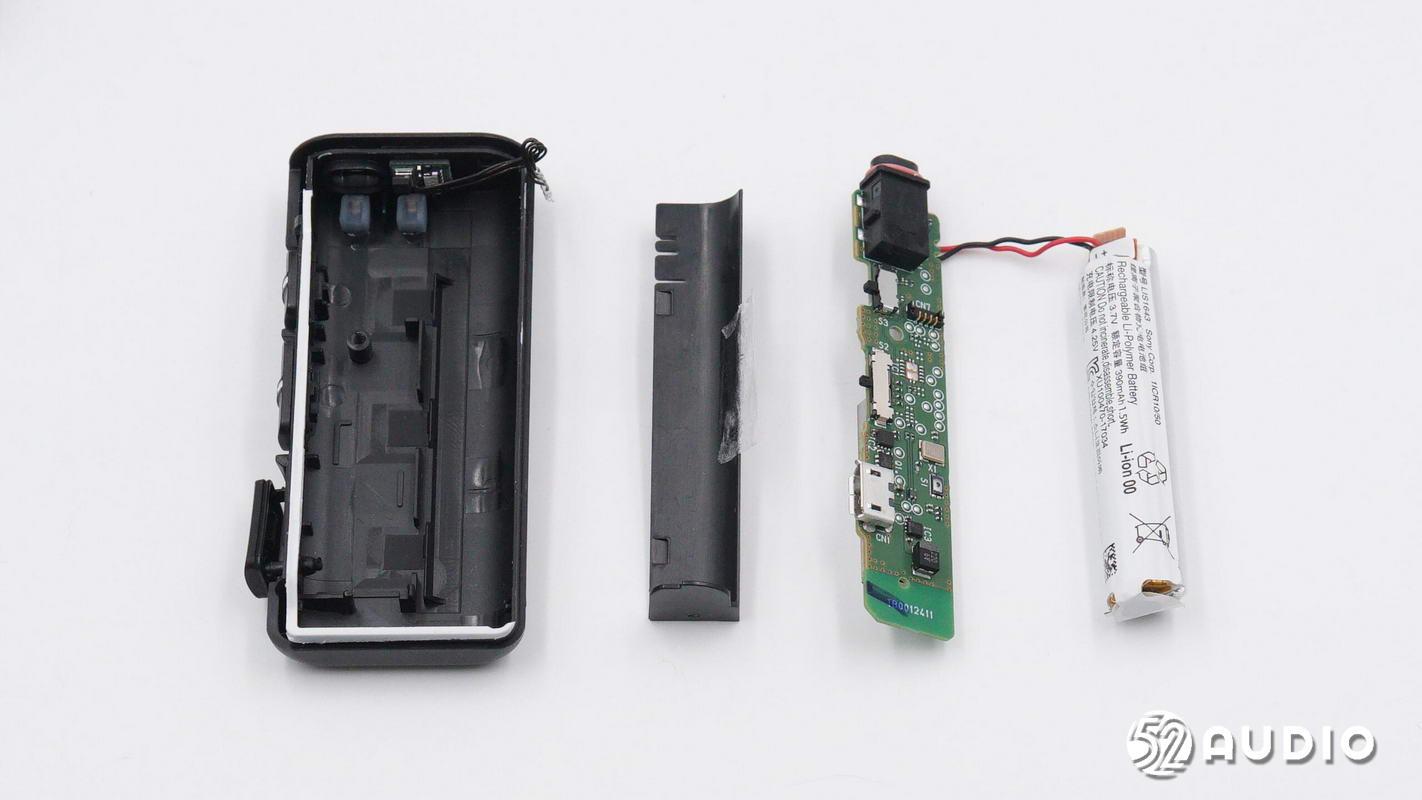

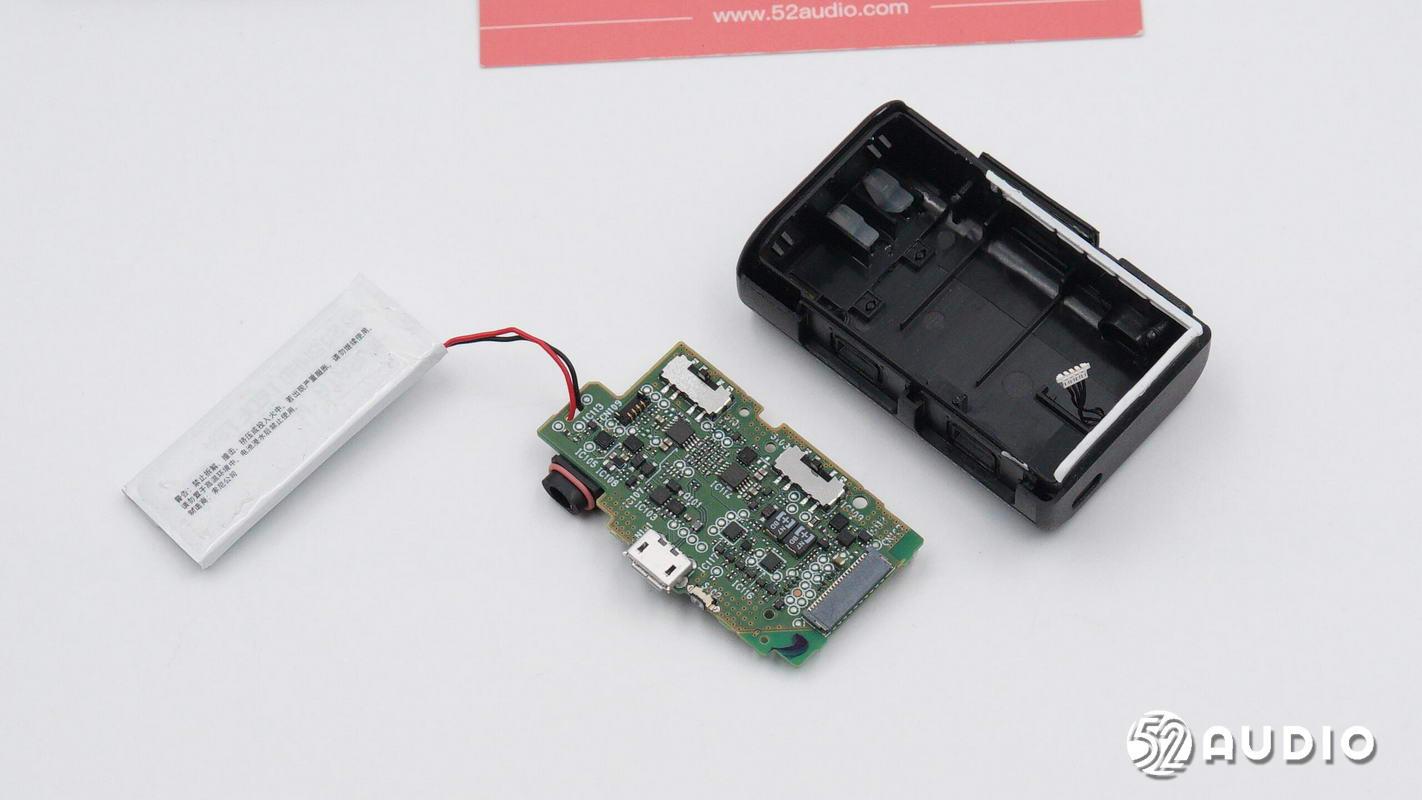

将发射器主板及电池从发射器前壳内取出。

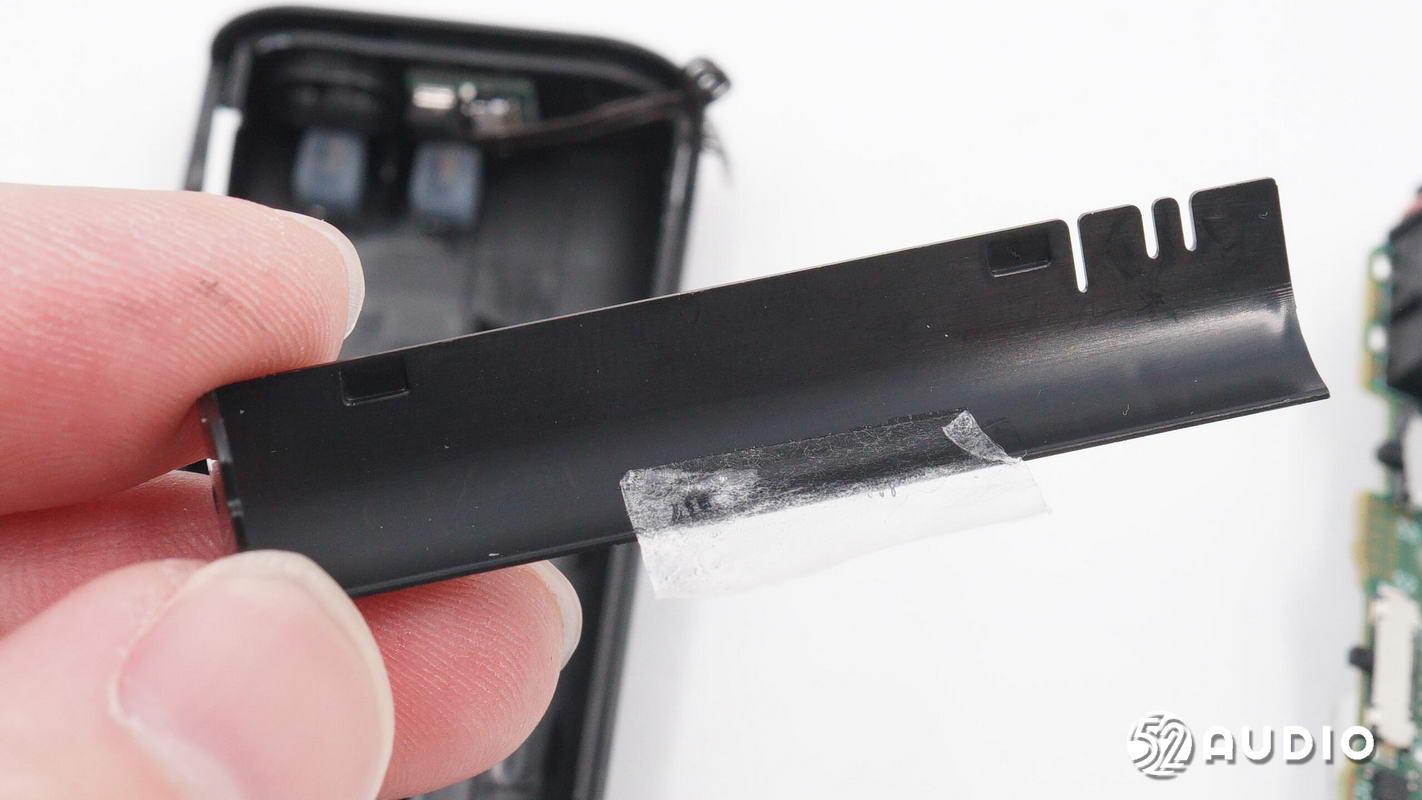

发射器内的分隔板特写，针对电池的形状进行设计，最大程度减少发射器内部空间占用。

发射器前壳内部结构一览，四周涂有白色的防水密封胶。

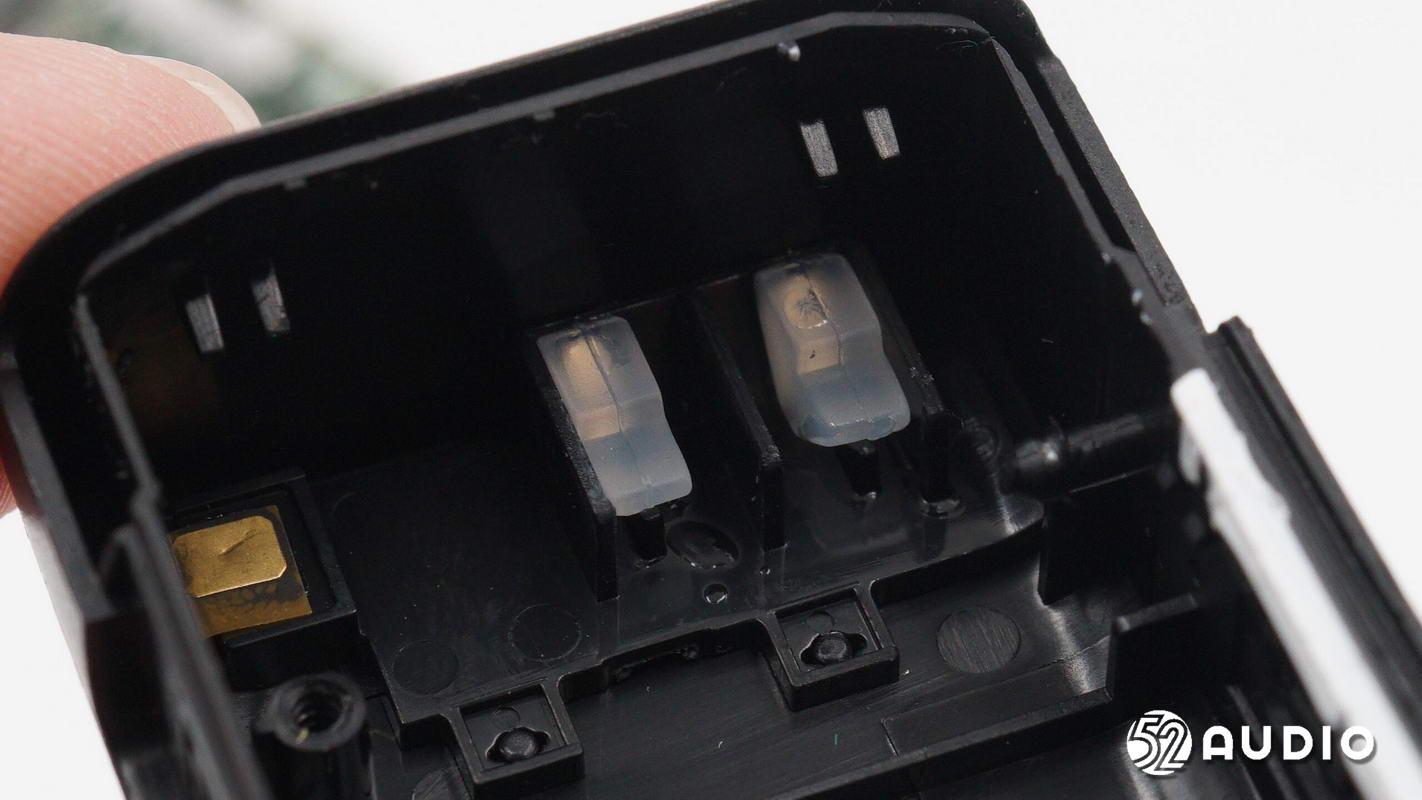

发射器前壳内的两个导光柱特写。

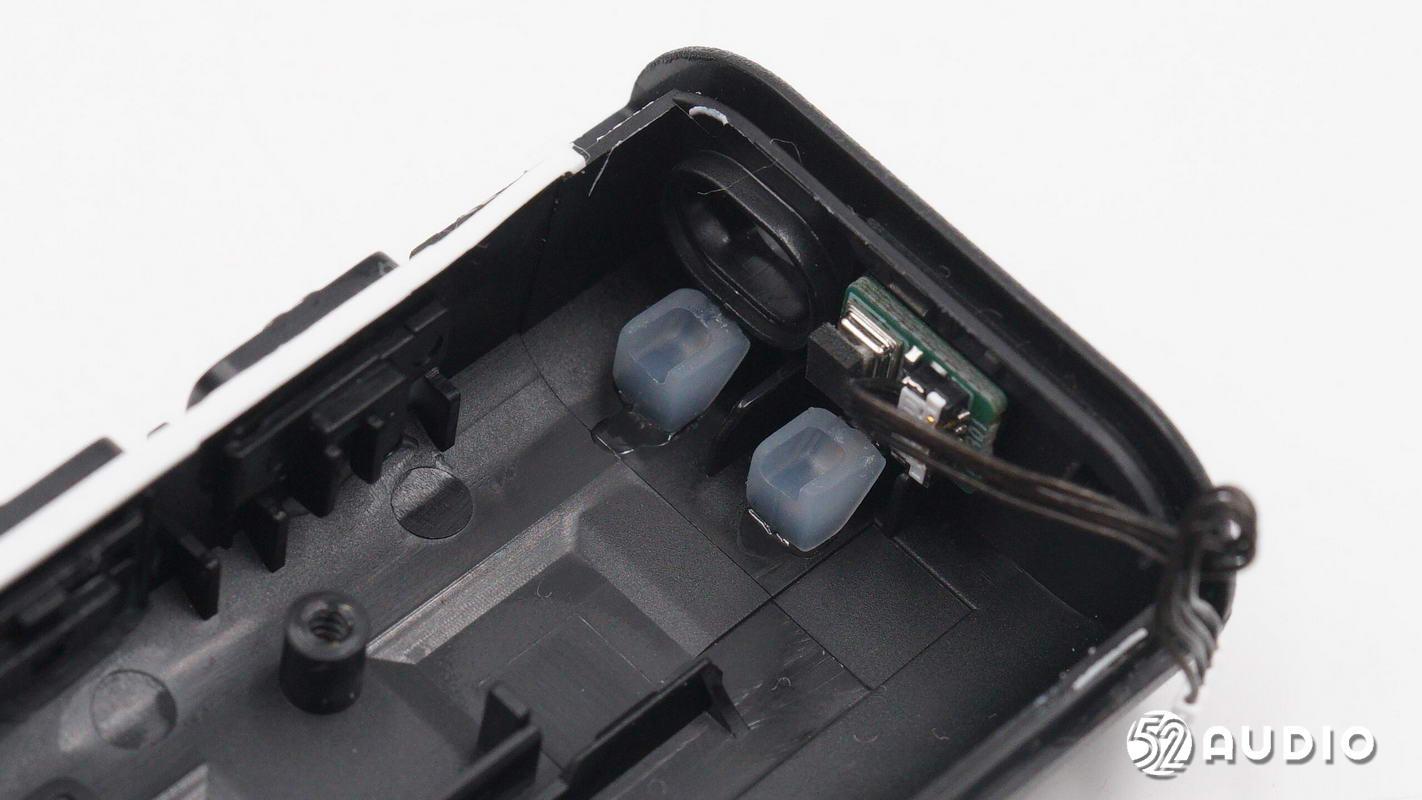

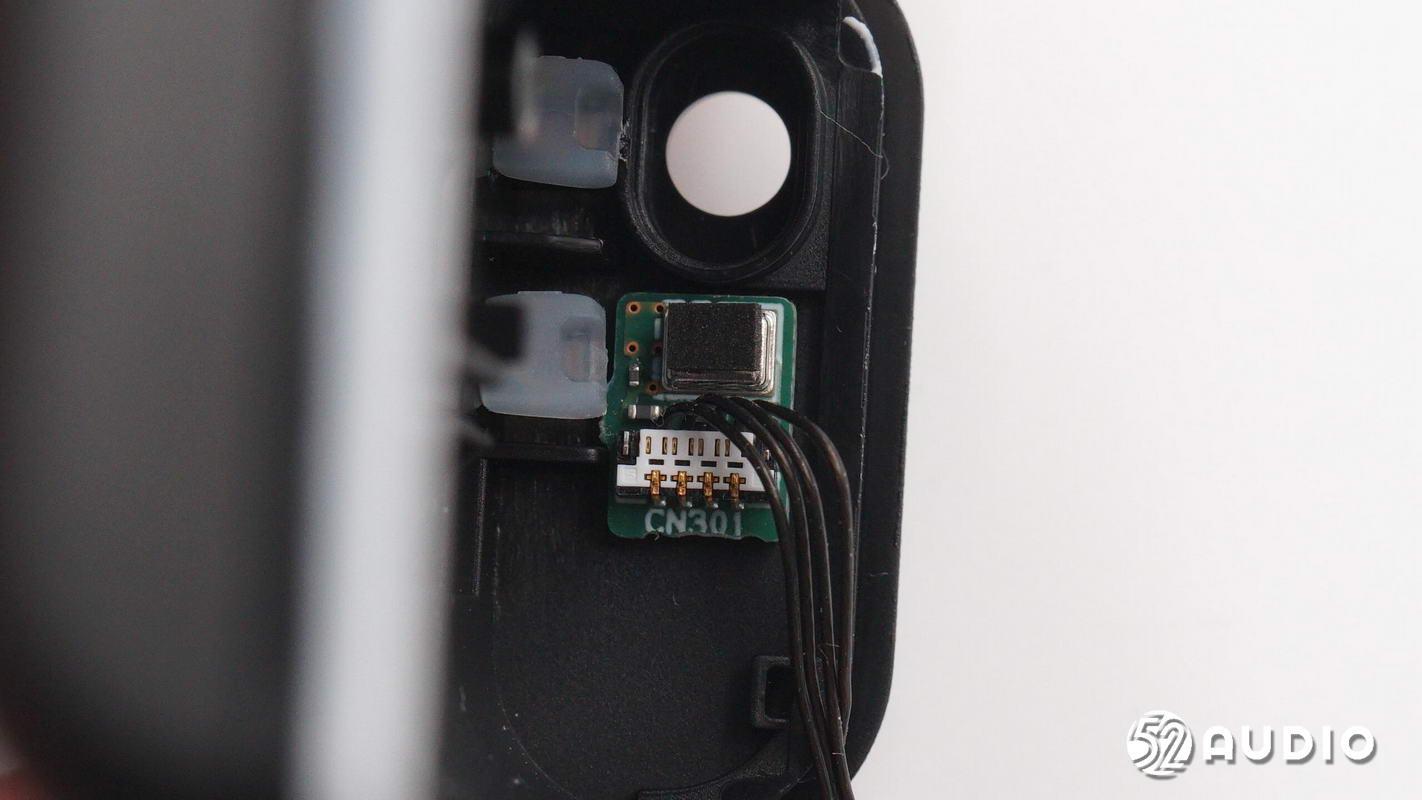

在导光柱上方设有发射器的MEMS麦克风小板以及3.5mm音频接口开孔。

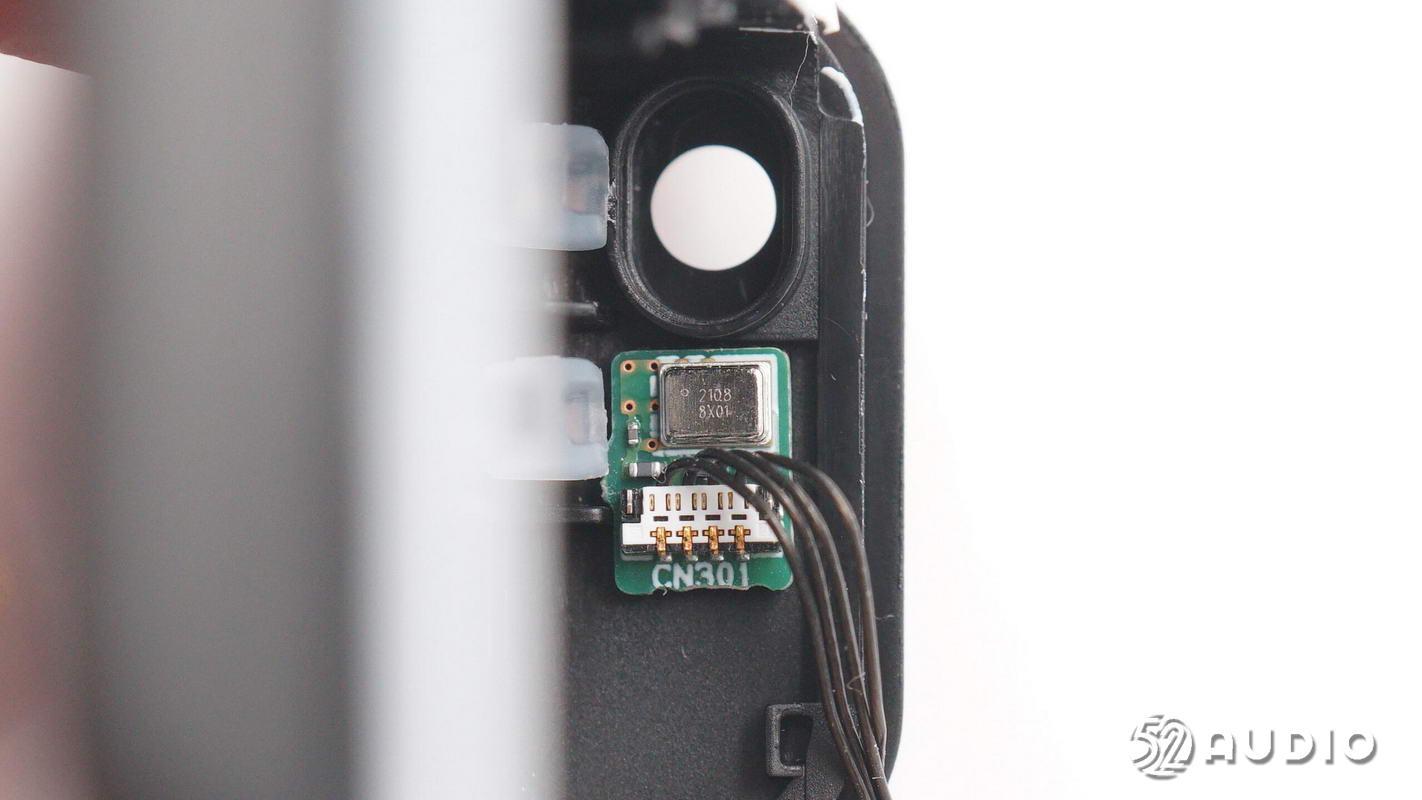

揭开MEMS麦克风背面的海绵，MEMS麦克风镭雕“2108 8x01”，麦克风小板通过ZIF连接器连接到发射器主板。

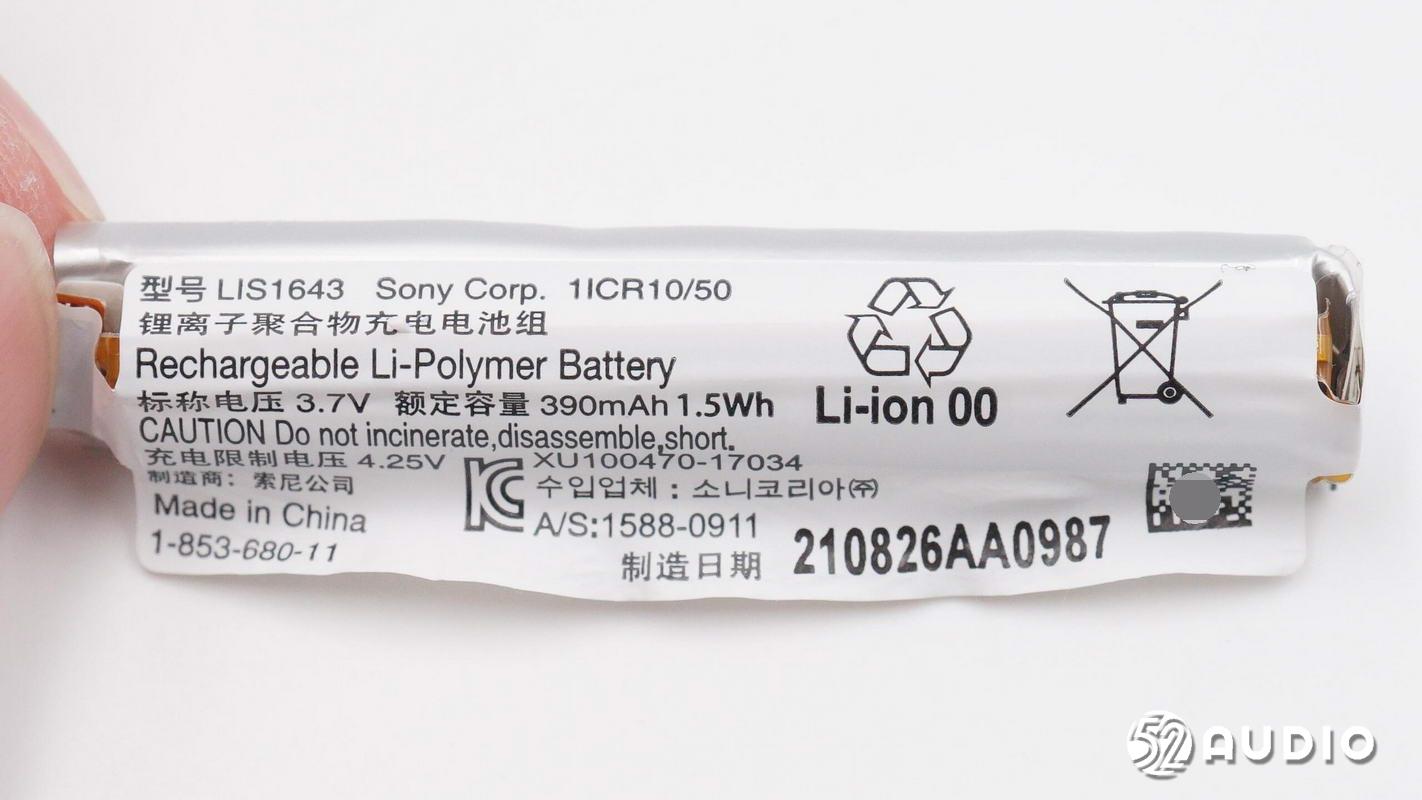

发射器锂离子电池来自索尼，型号LIS1643，标称电压3.7V，额定容量390mAh/1.5Wh，充电限制电压4.25V。

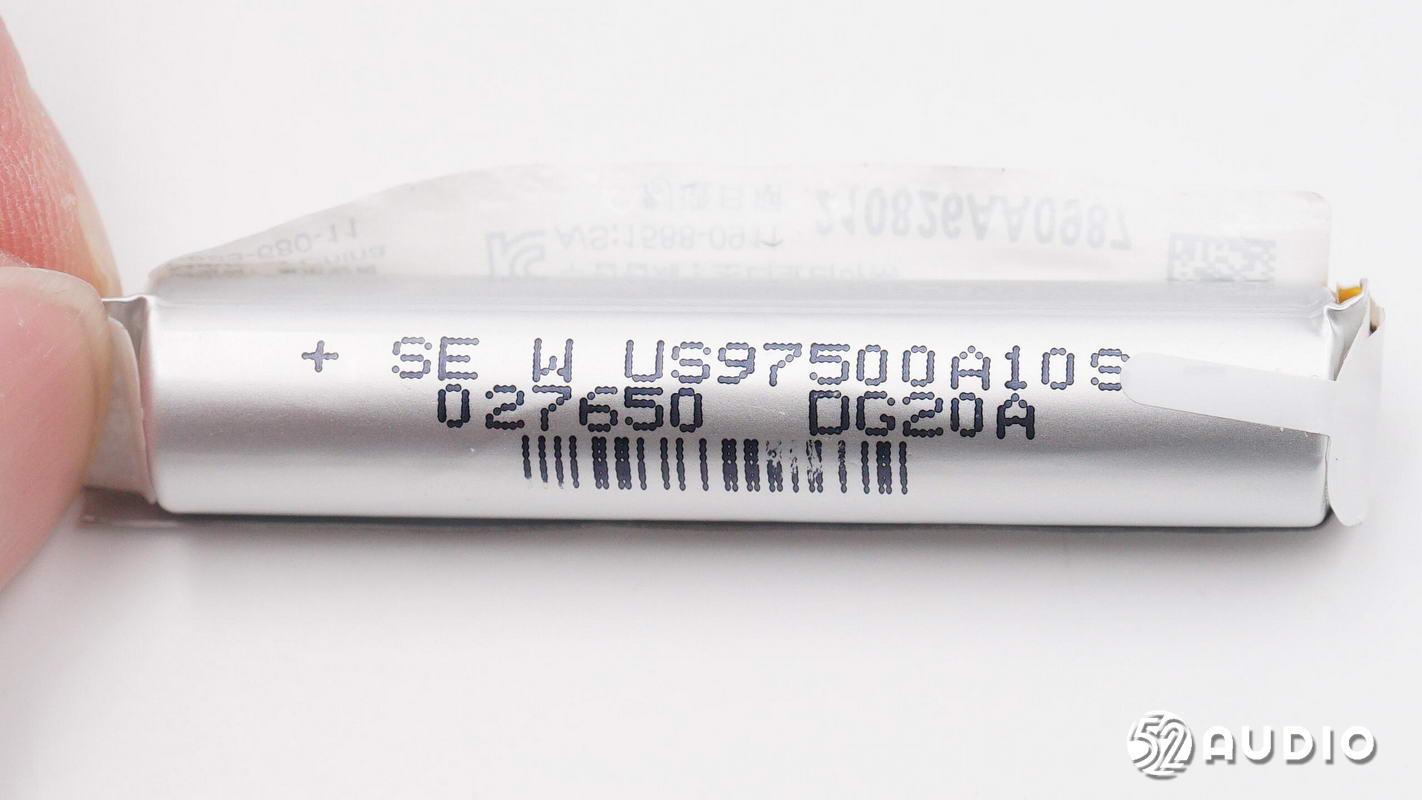

撕开电池外部标签，电池表面丝印信息一览，型号027650。

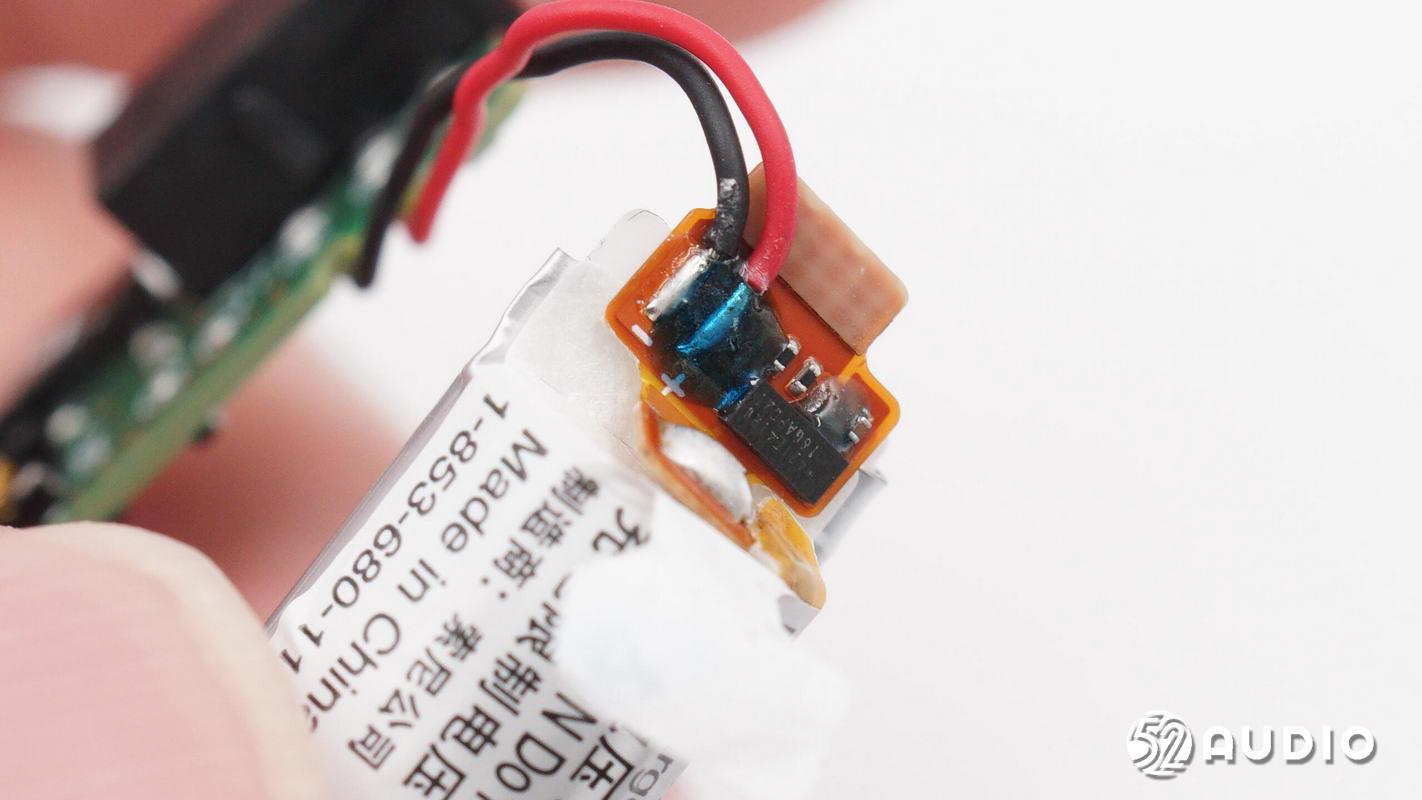

电池配备有电路保护板，保护板上有一体化保护电路IC。

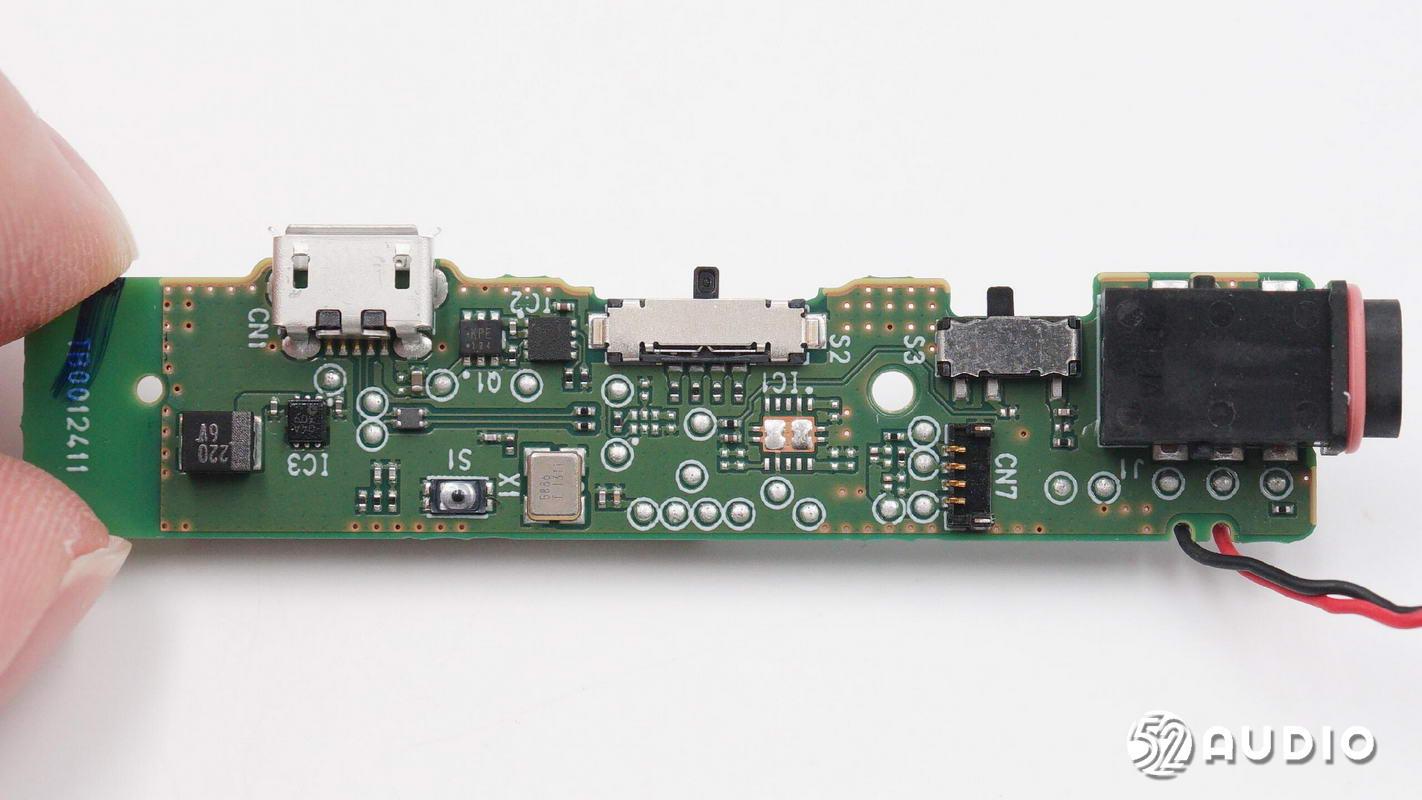

发射器主板正面一览，设有微动按键以及各个接口母座。

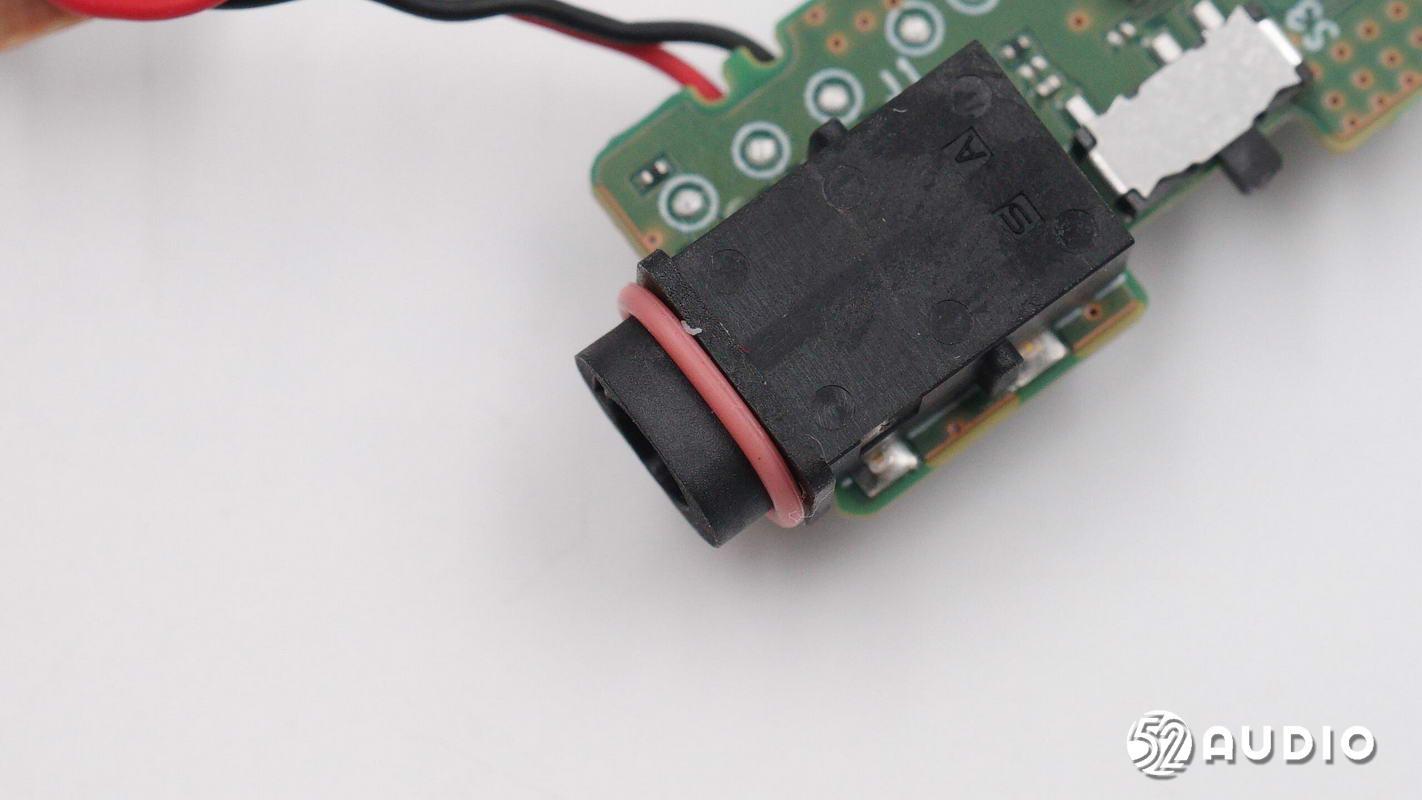

3.5mm音频接口母座特写，有防水防尘胶圈。

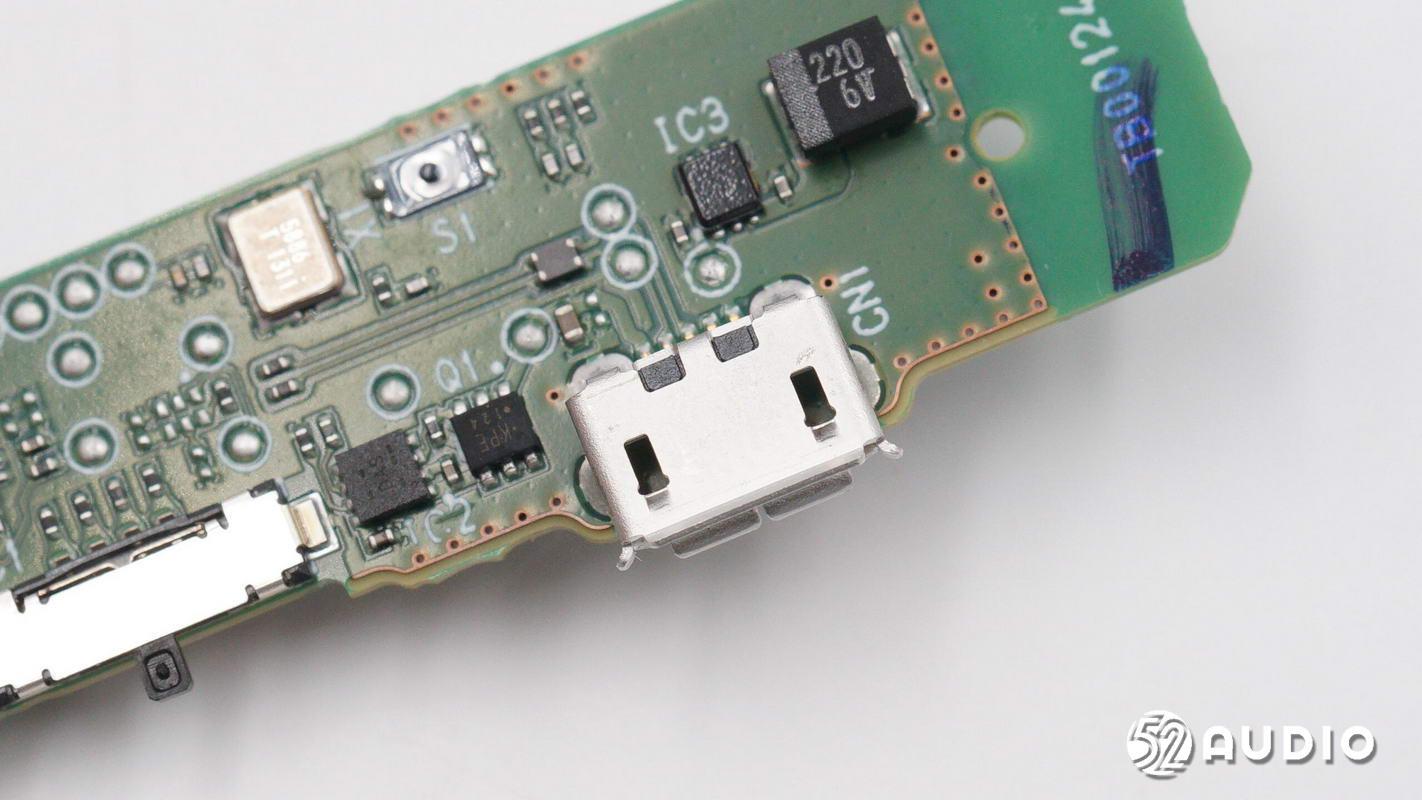

Micro USB接口母座特写。

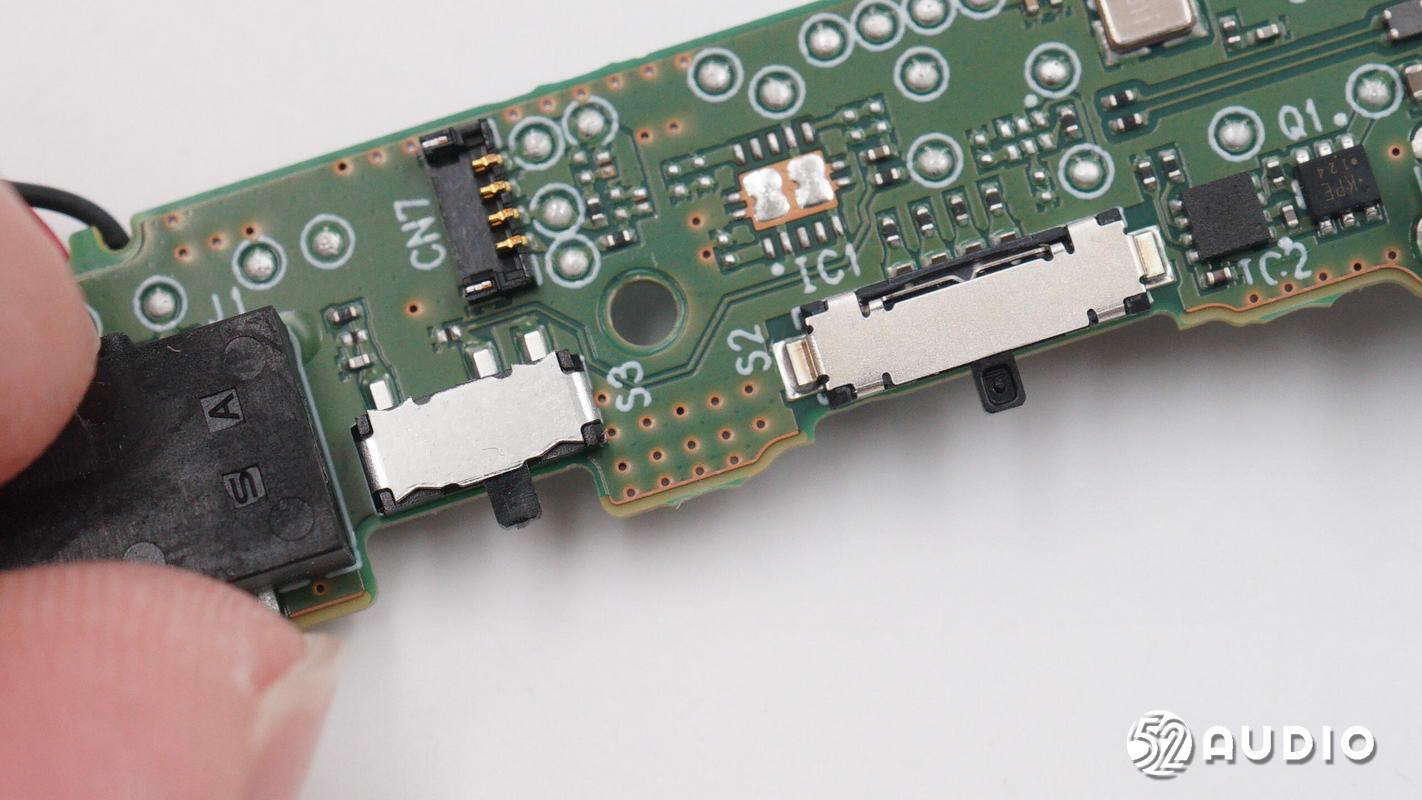

主板正面两颗拨动式开关特写。

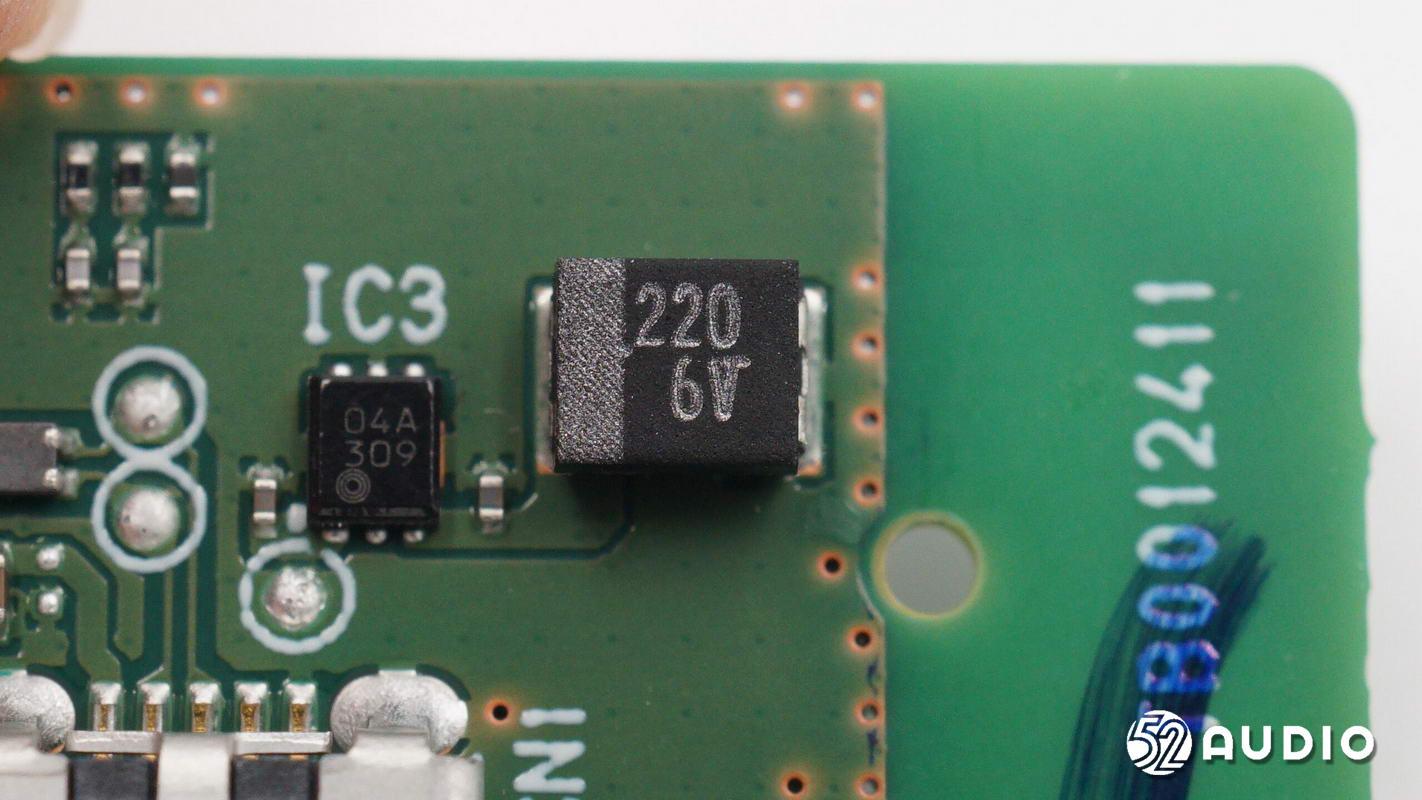

220μF 6V的贴片钽电容特写。

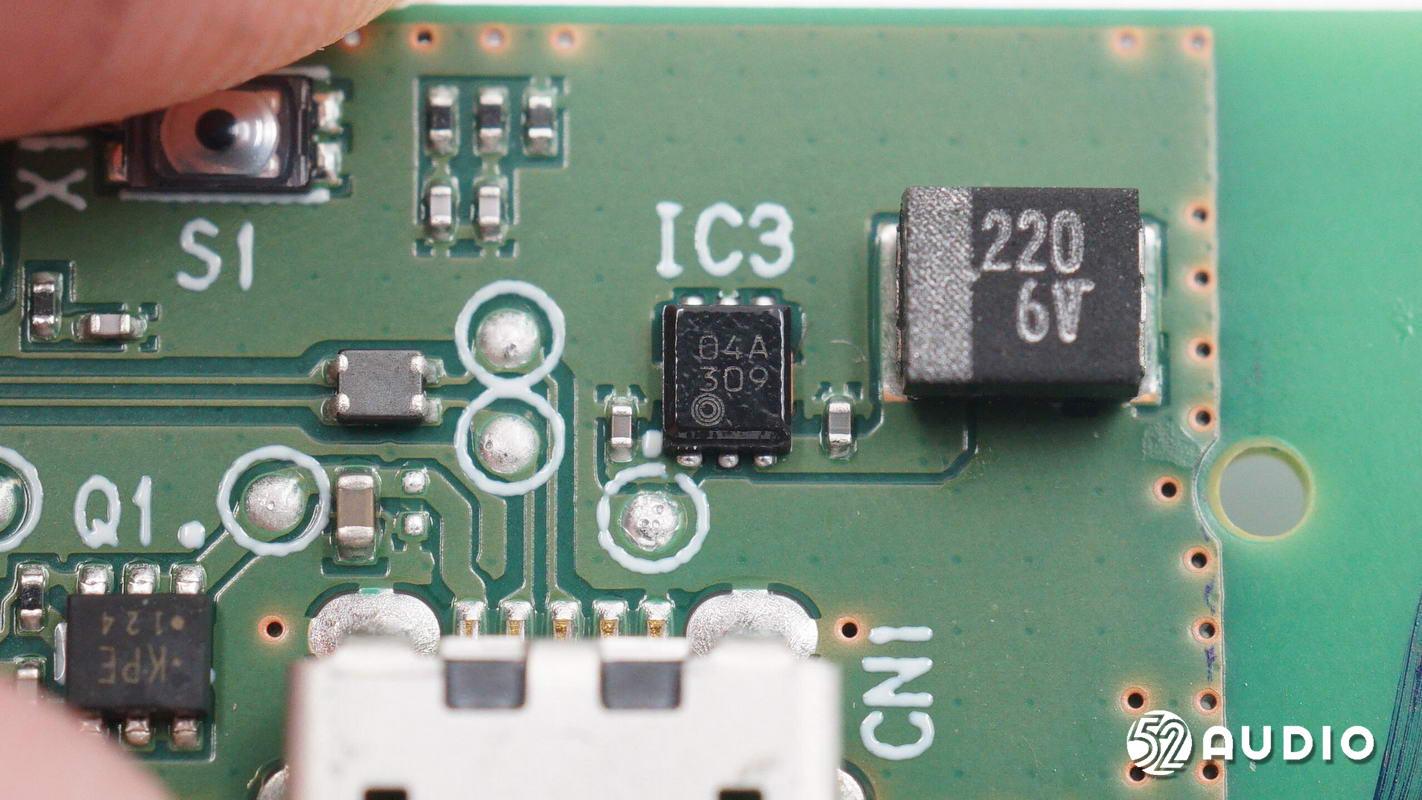

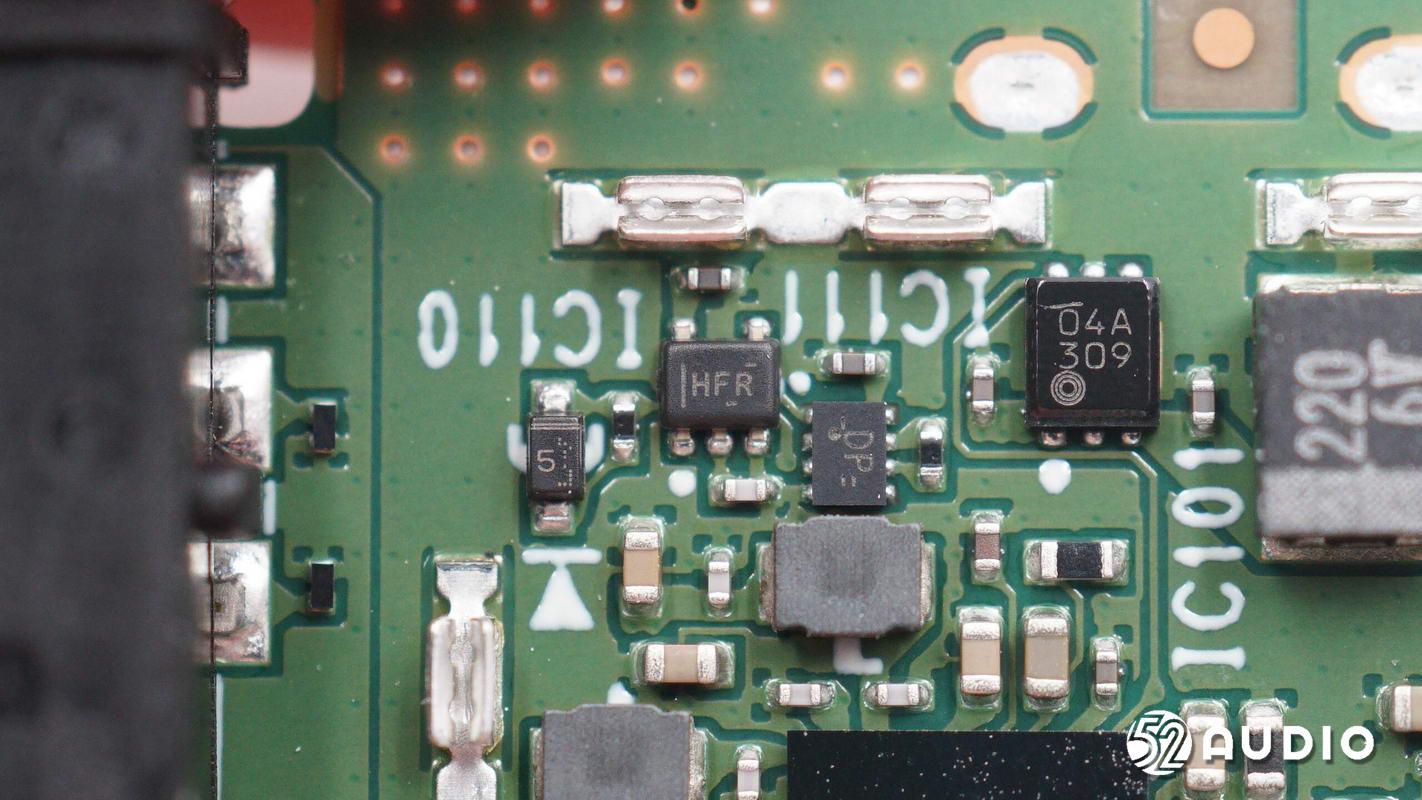

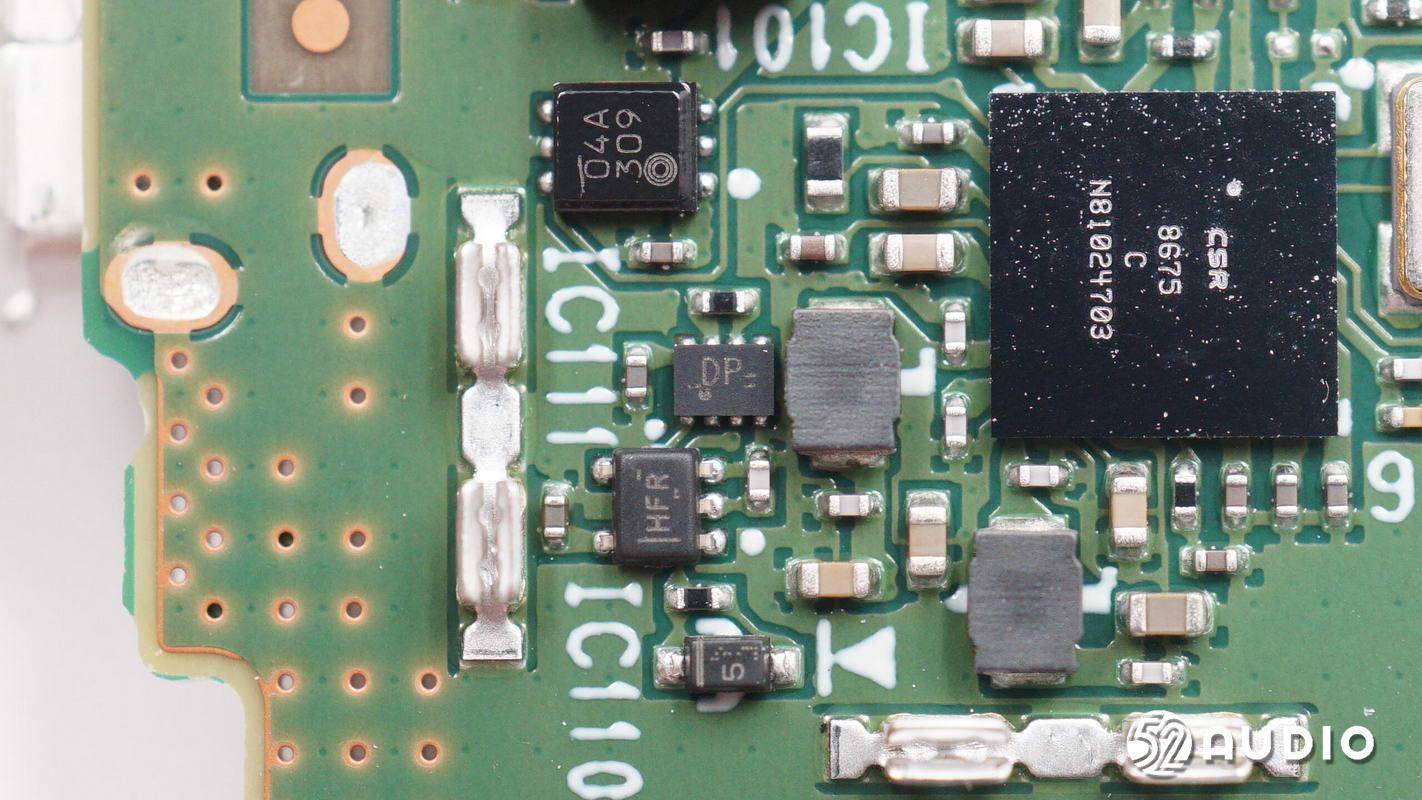

丝印“04A309”的稳压IC。

主板上的微动按键特写。

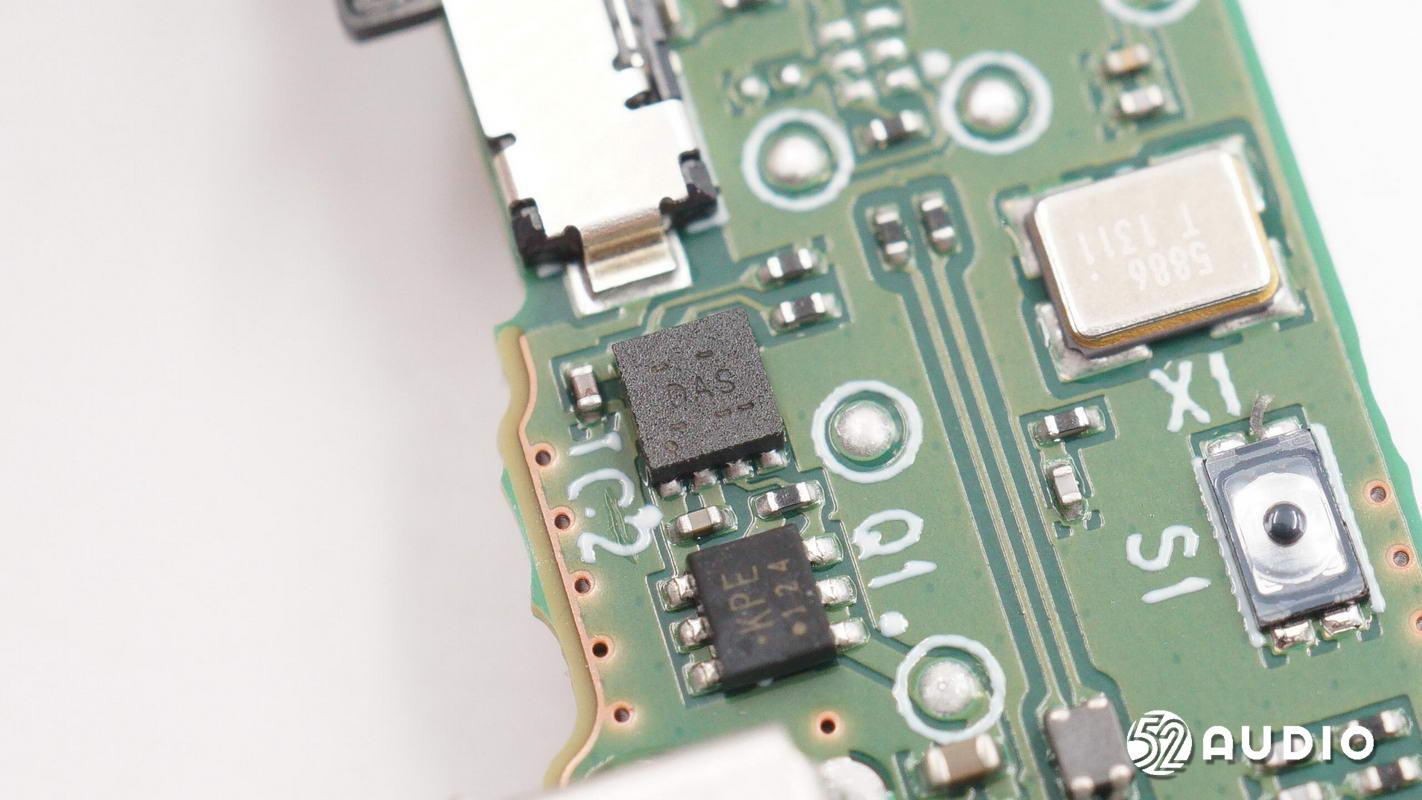

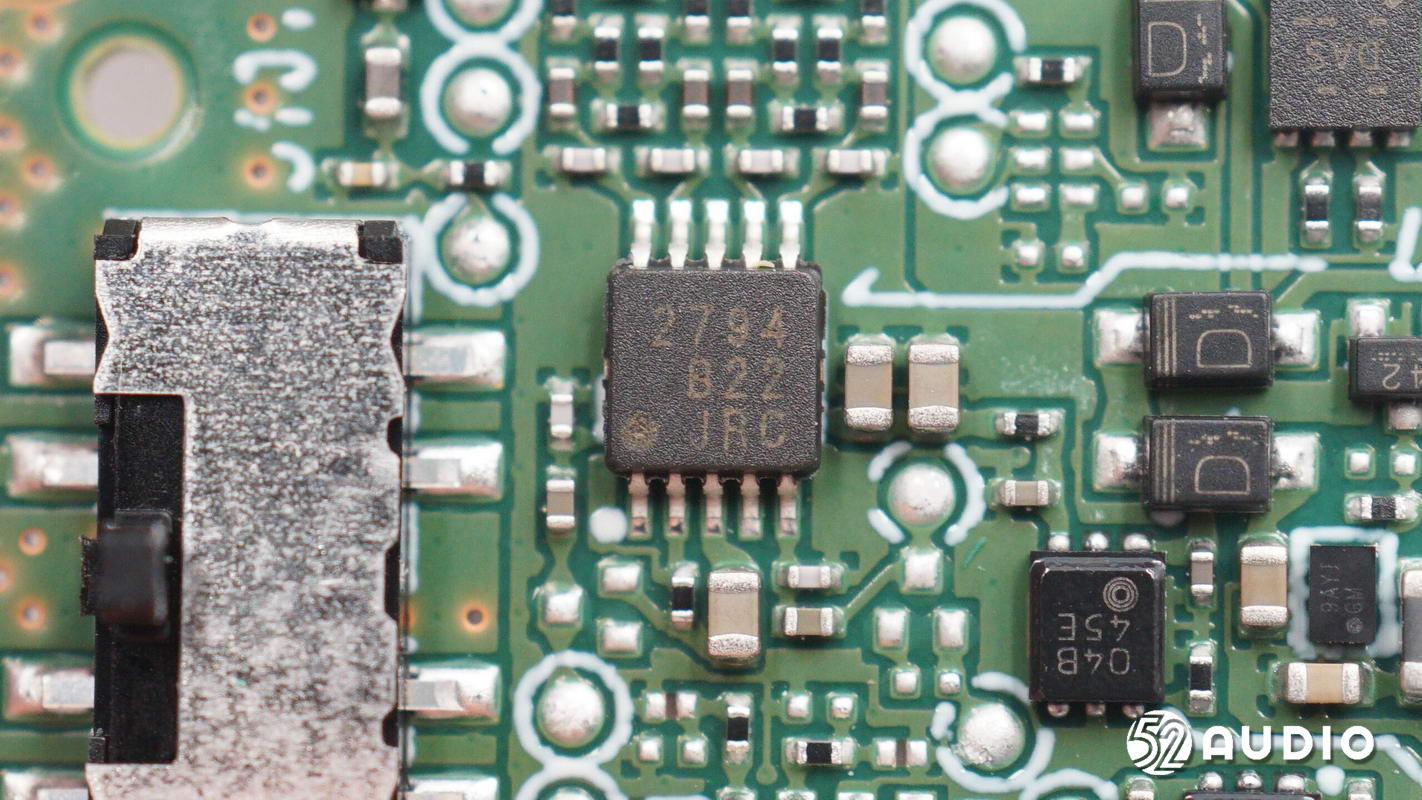

TI BQ24308输入保护芯片，支持电池过压检测，提供输入过压，过流以及电池过压保护。

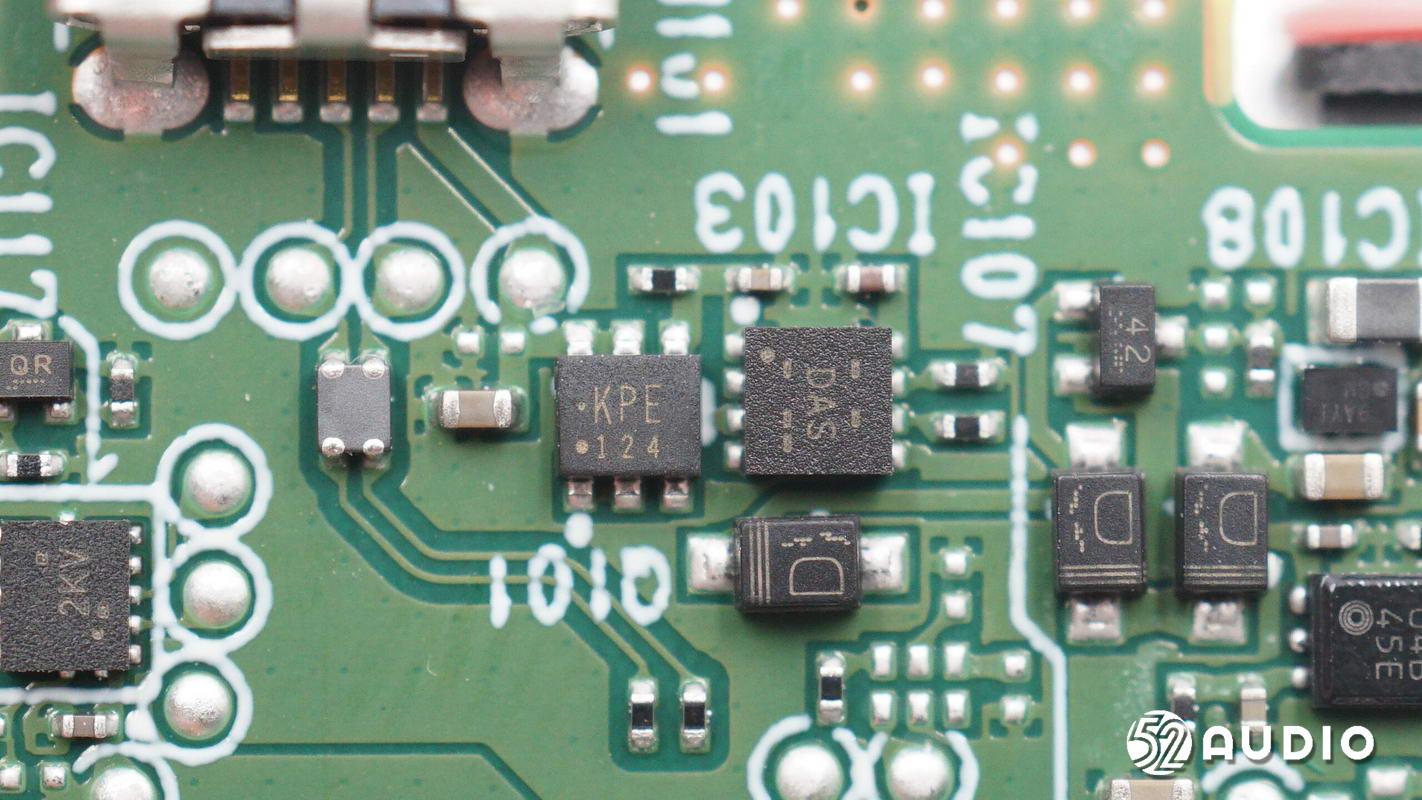

丝印“KPE124”的MOS管，用于反极保护。

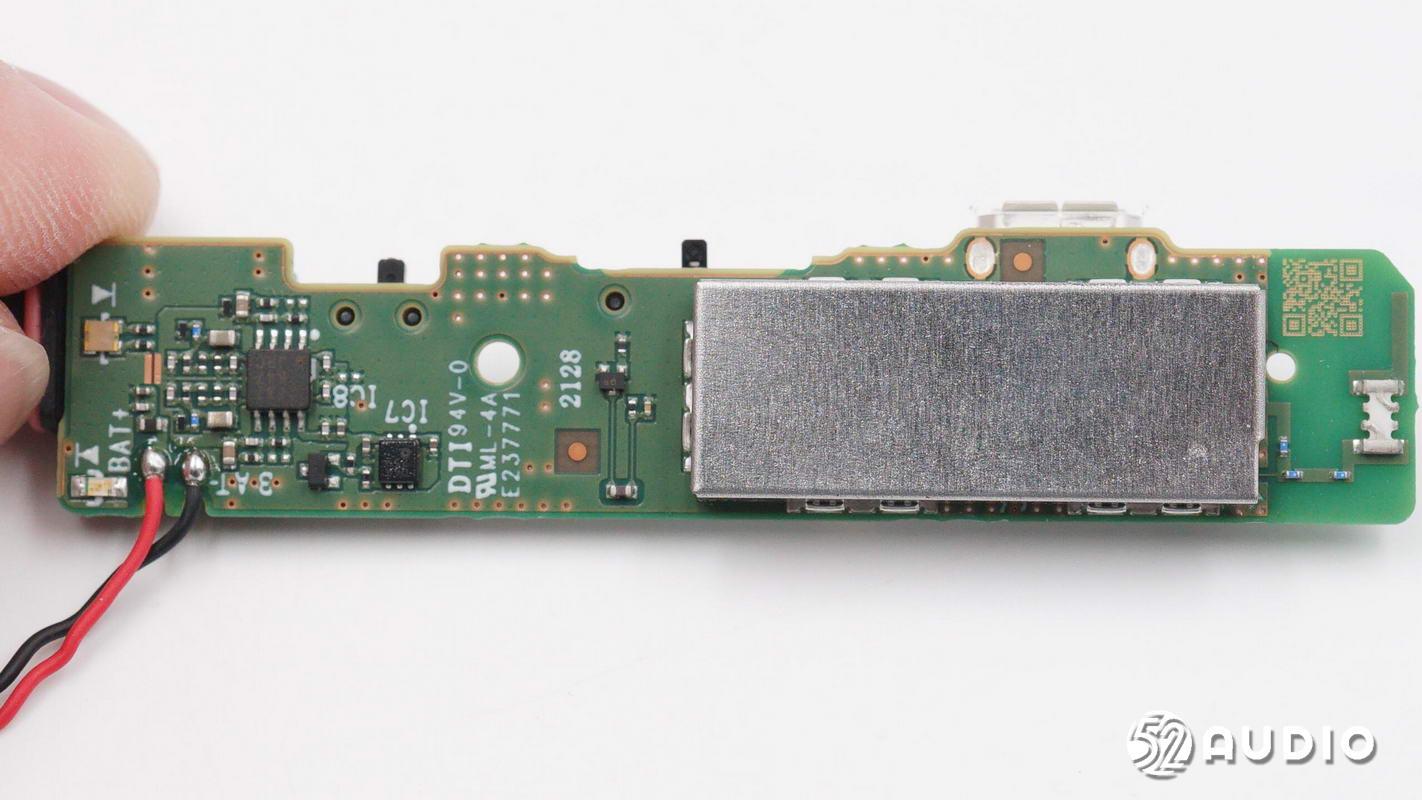

发射器主板背面一览，重要元器件位置设有金属屏蔽罩，保护元器件的同时屏蔽外界干扰。

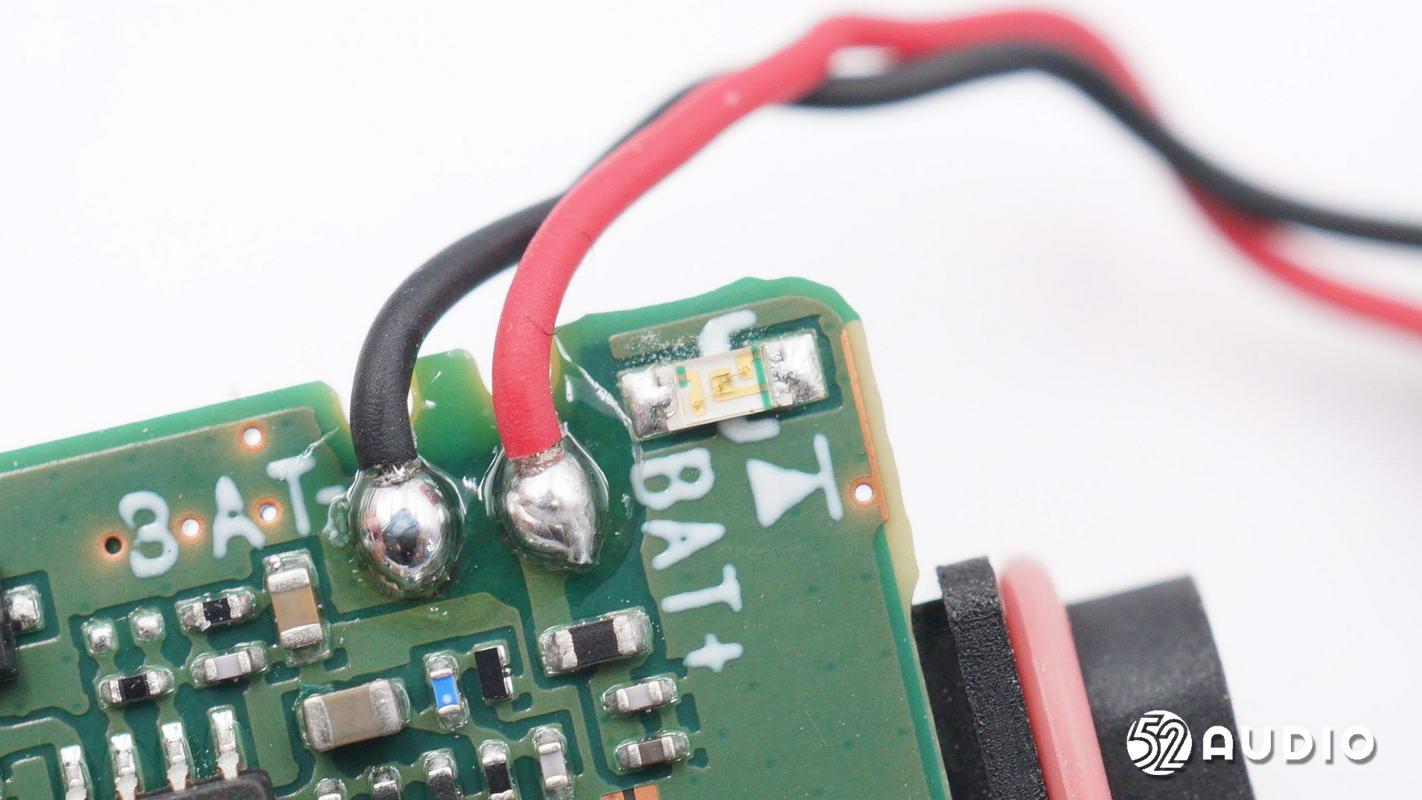

电池的导线焊接在发射器主板背面，焊点饱满。

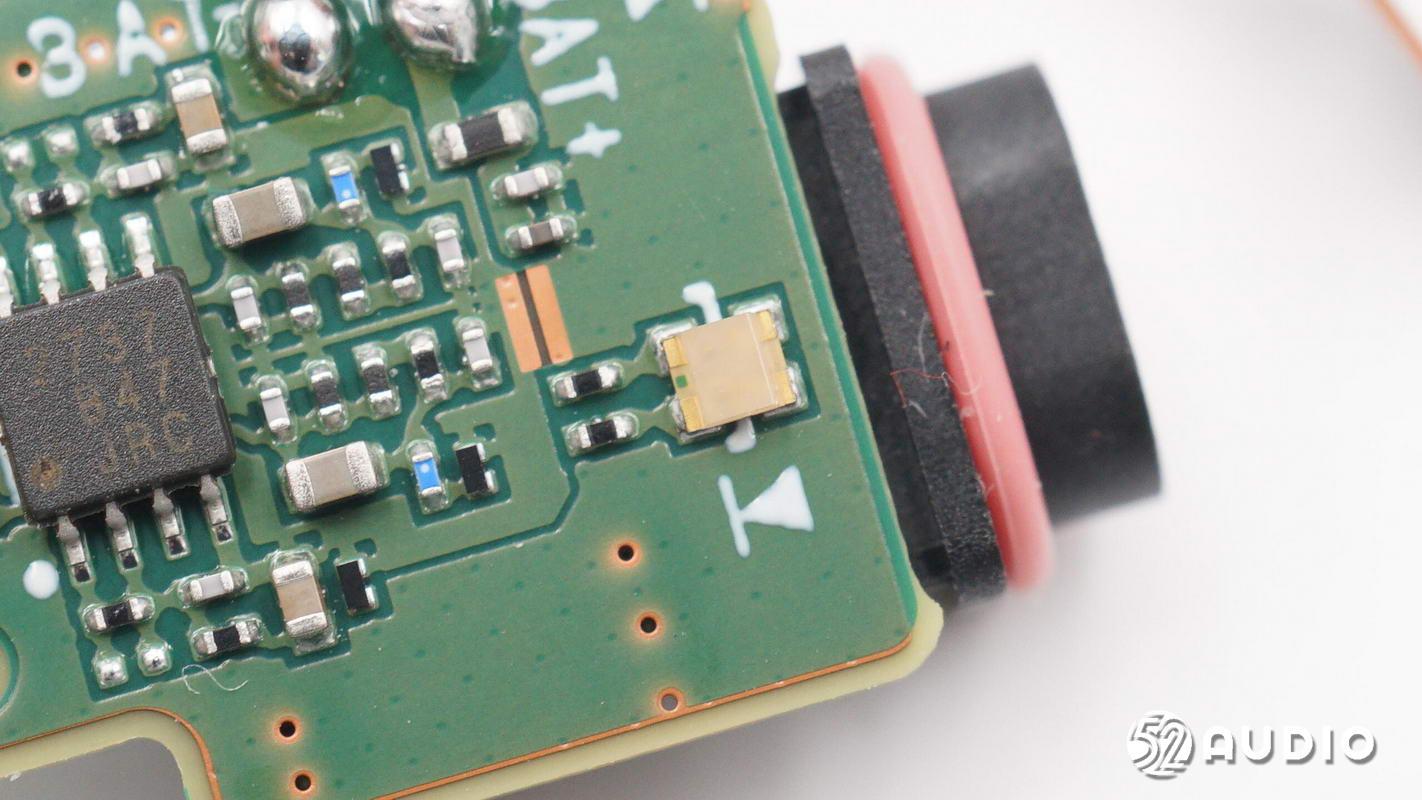

双色LED灯特写，用于指示发射器的工作状态。

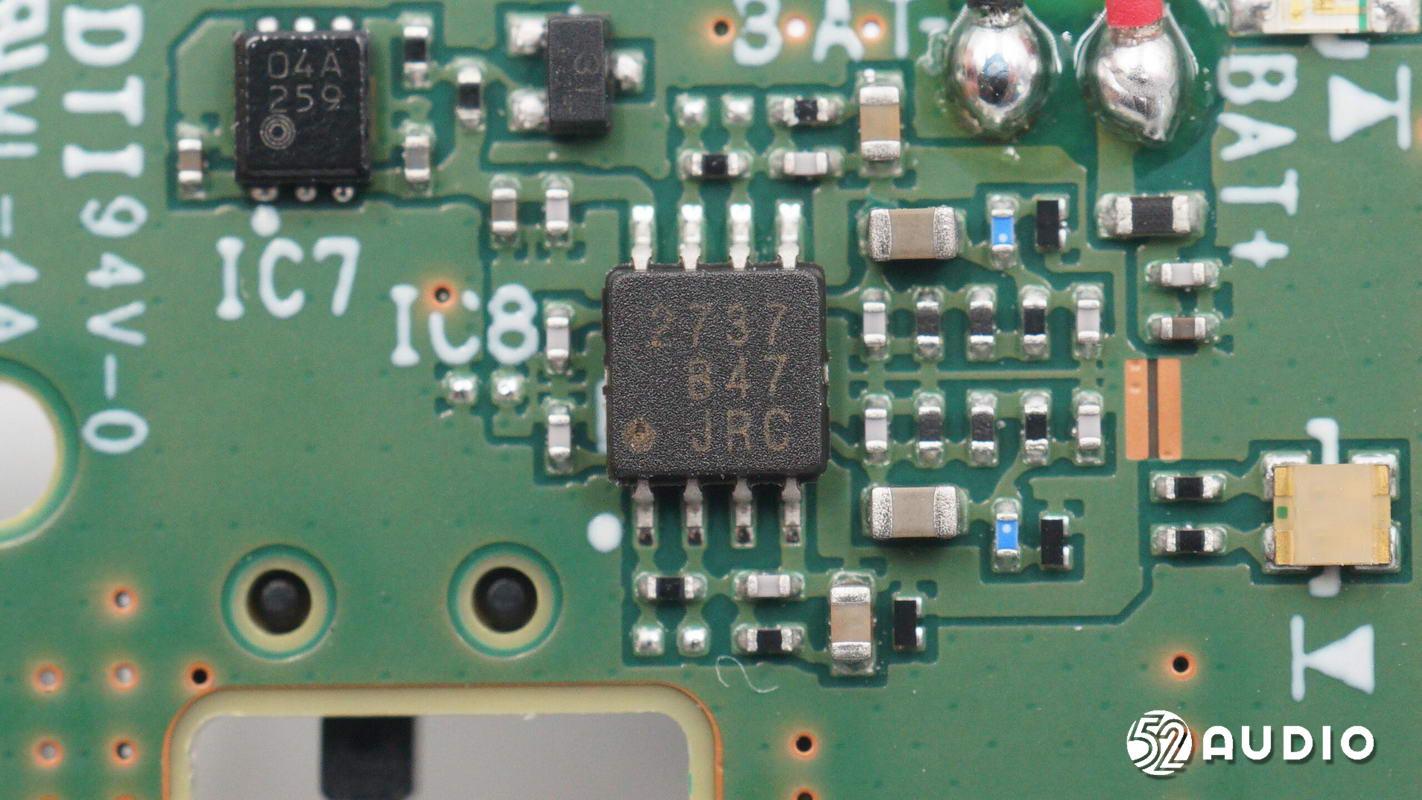

NJM2737双路运算放大器，用于放大音频信号。

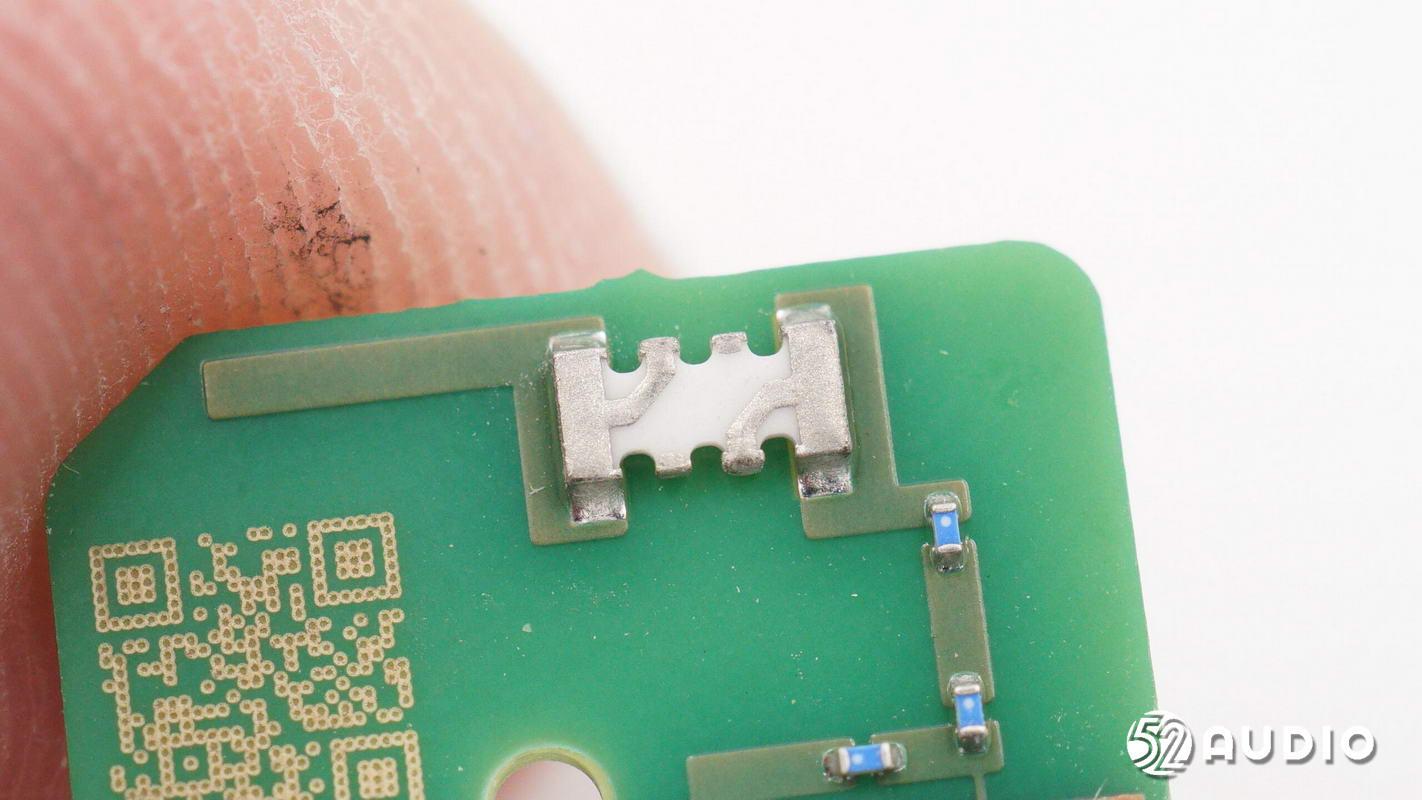

主板背面的陶瓷蓝牙天线特写。

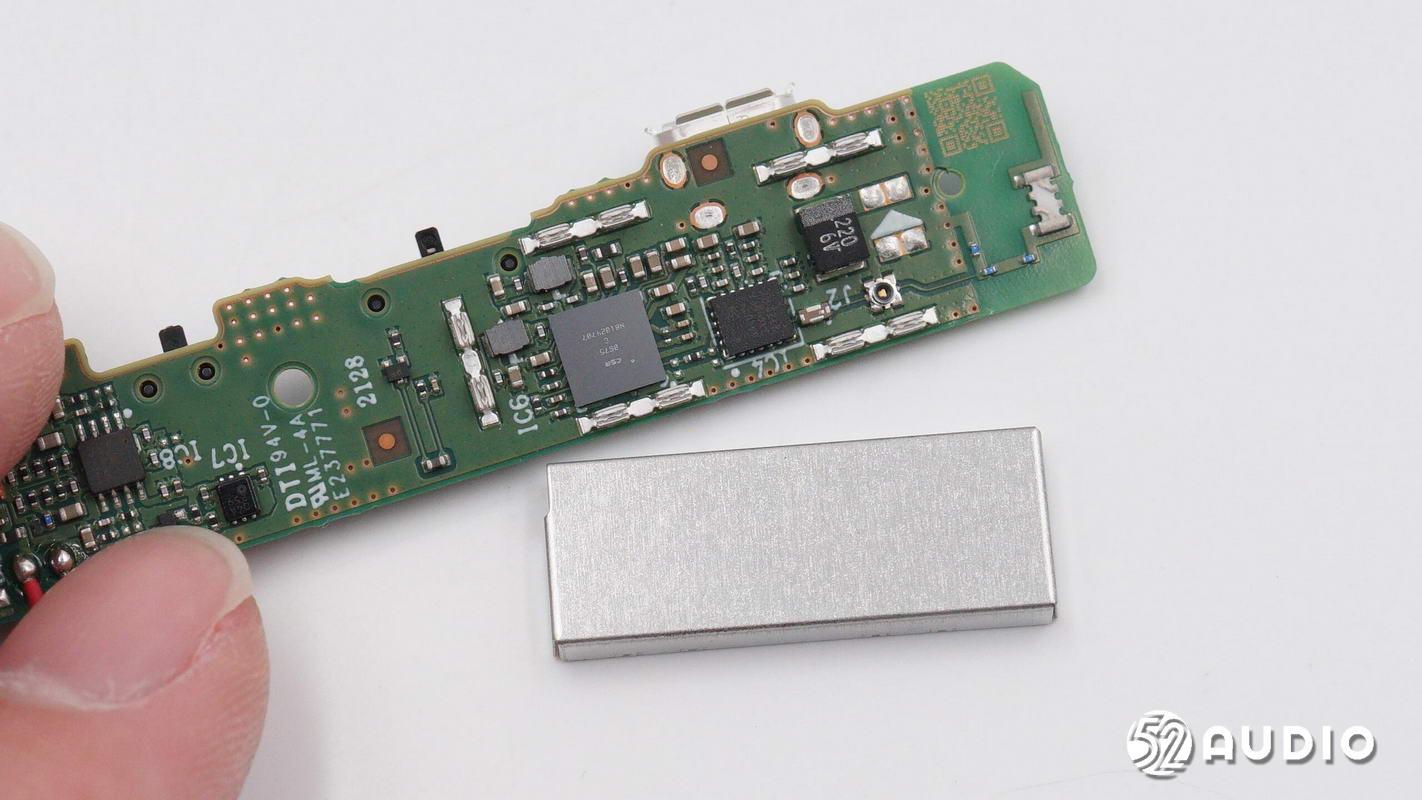

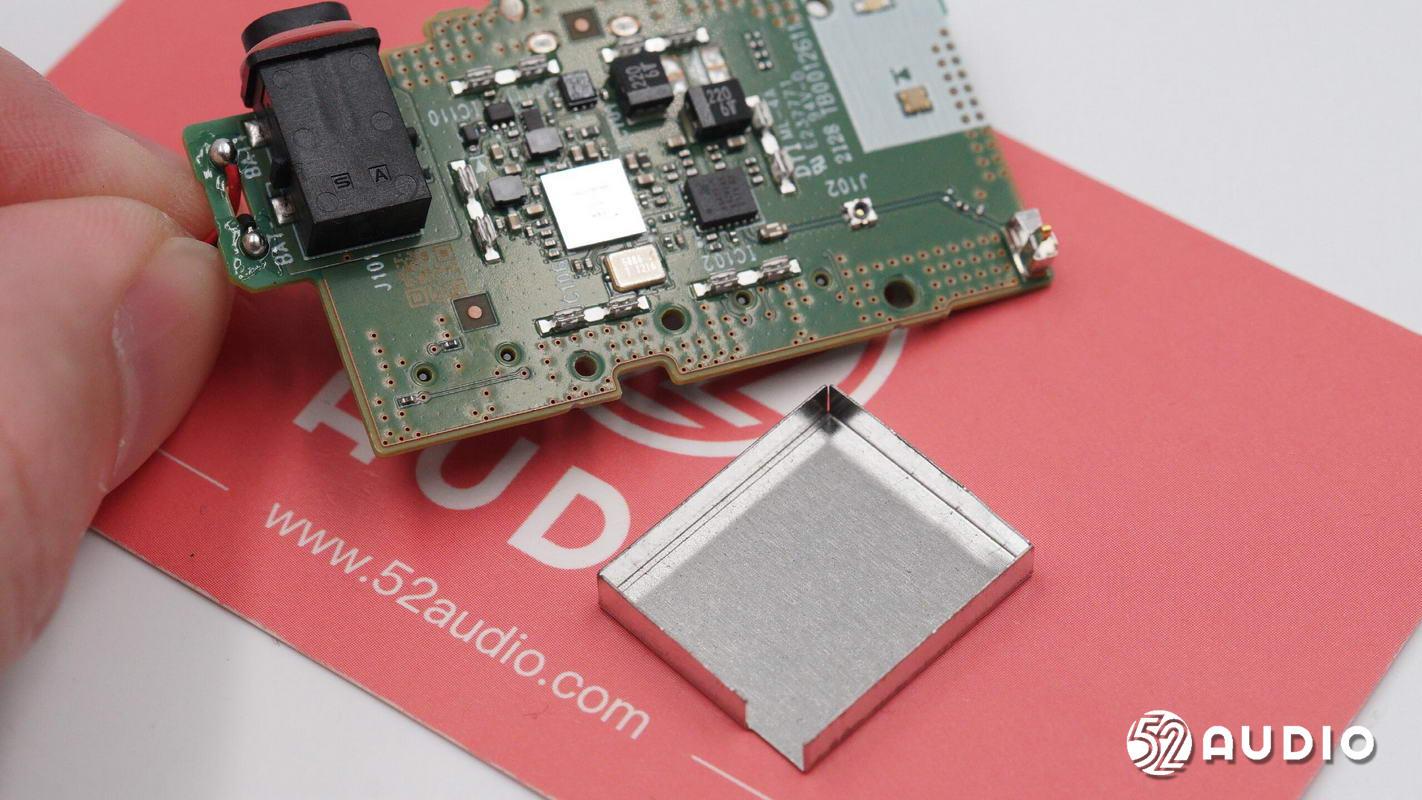

拆下主板上的屏蔽罩，下方为主板的主要芯片。

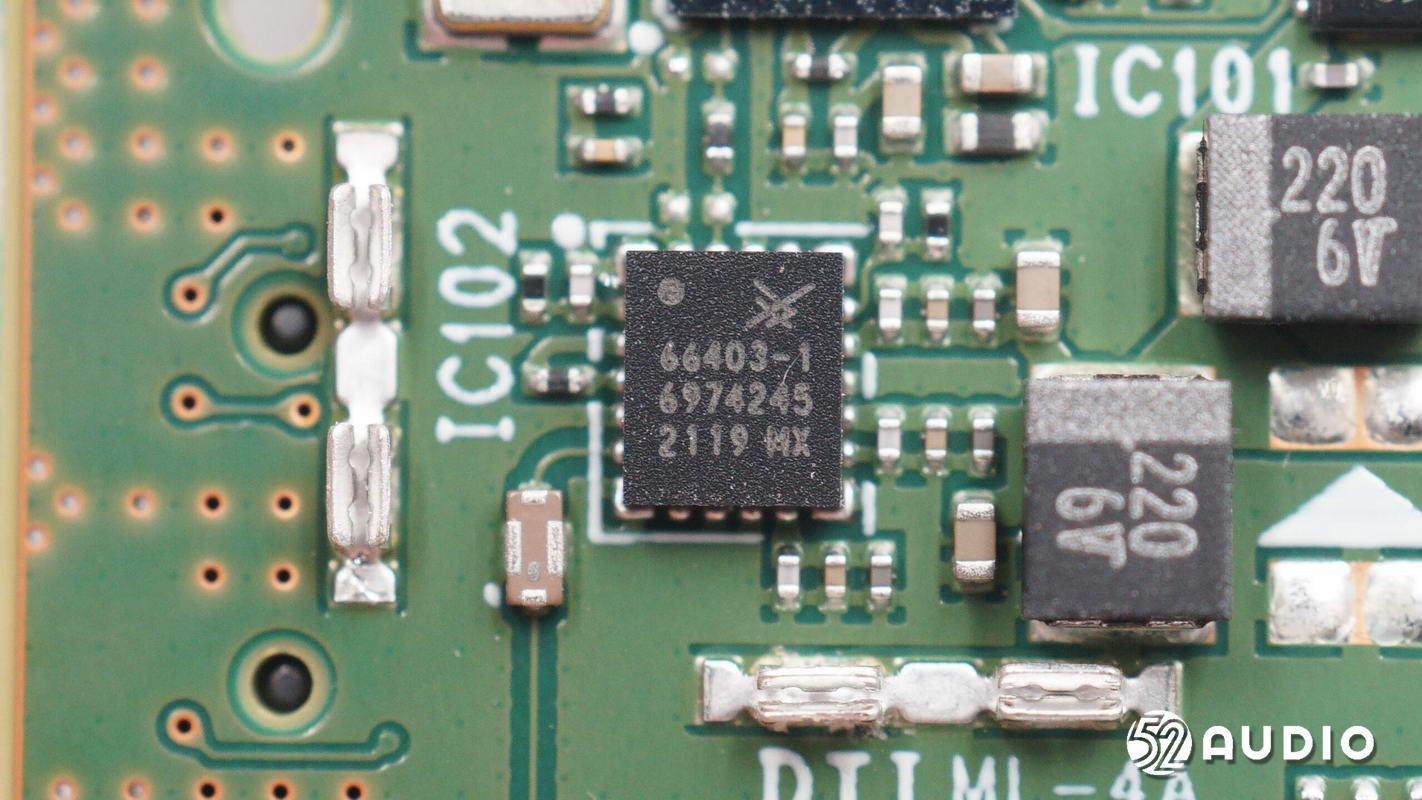

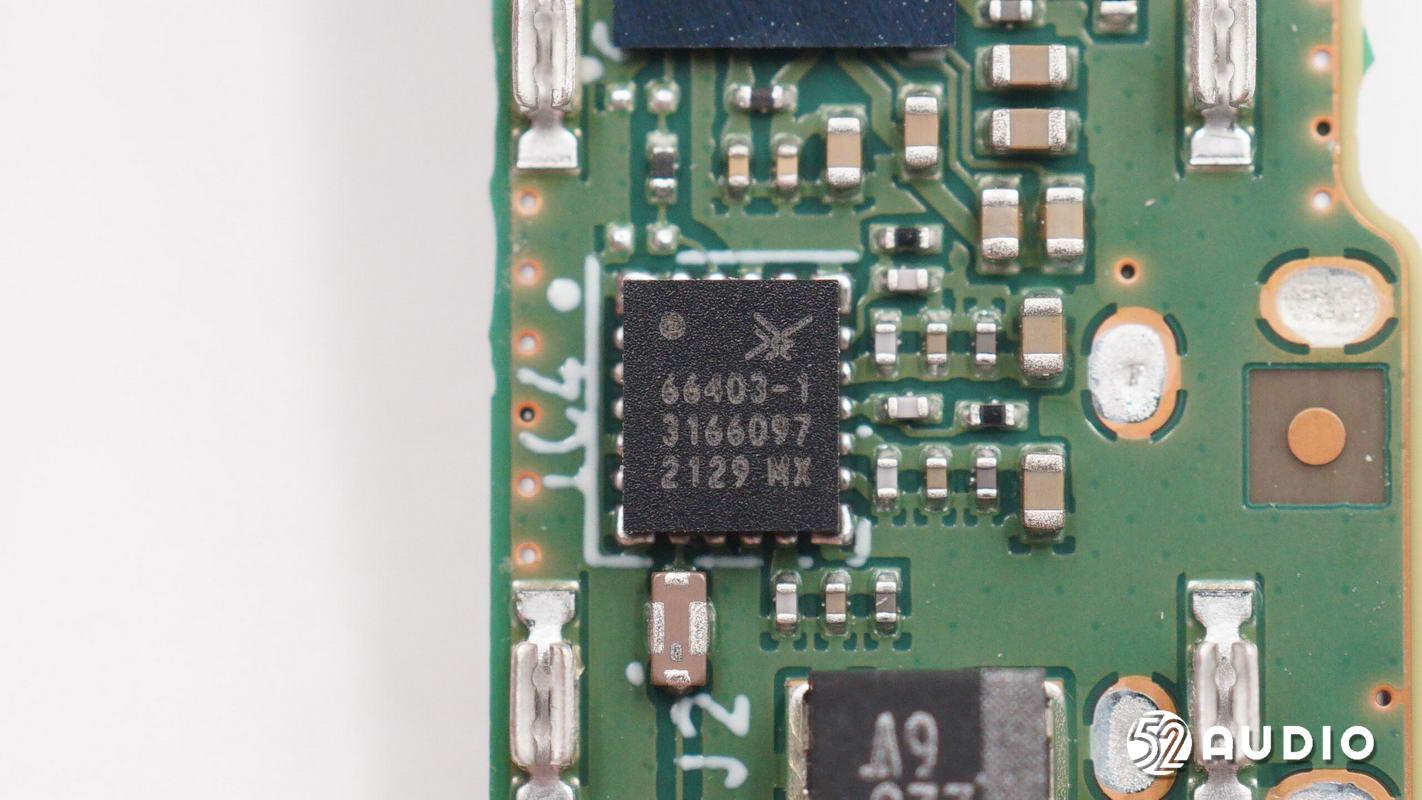

SKYWORKS思佳讯型号SKY66403-11高性能全集成射频前端，支持ZigBee，蓝牙以及蓝牙BLE应用。

SKY66403-11的设计宗旨是易于使用和最大的灵活性。该设备提供集成级间匹配和谐波滤波器，以及与1.6 V至3 V兼容的数字控制。6V CMOS电平。RF模块的工作电压范围很宽，从1.8伏至3.6伏，允许SKY66403-11在宽范围的电池放电曲线上用于电池供电应用。

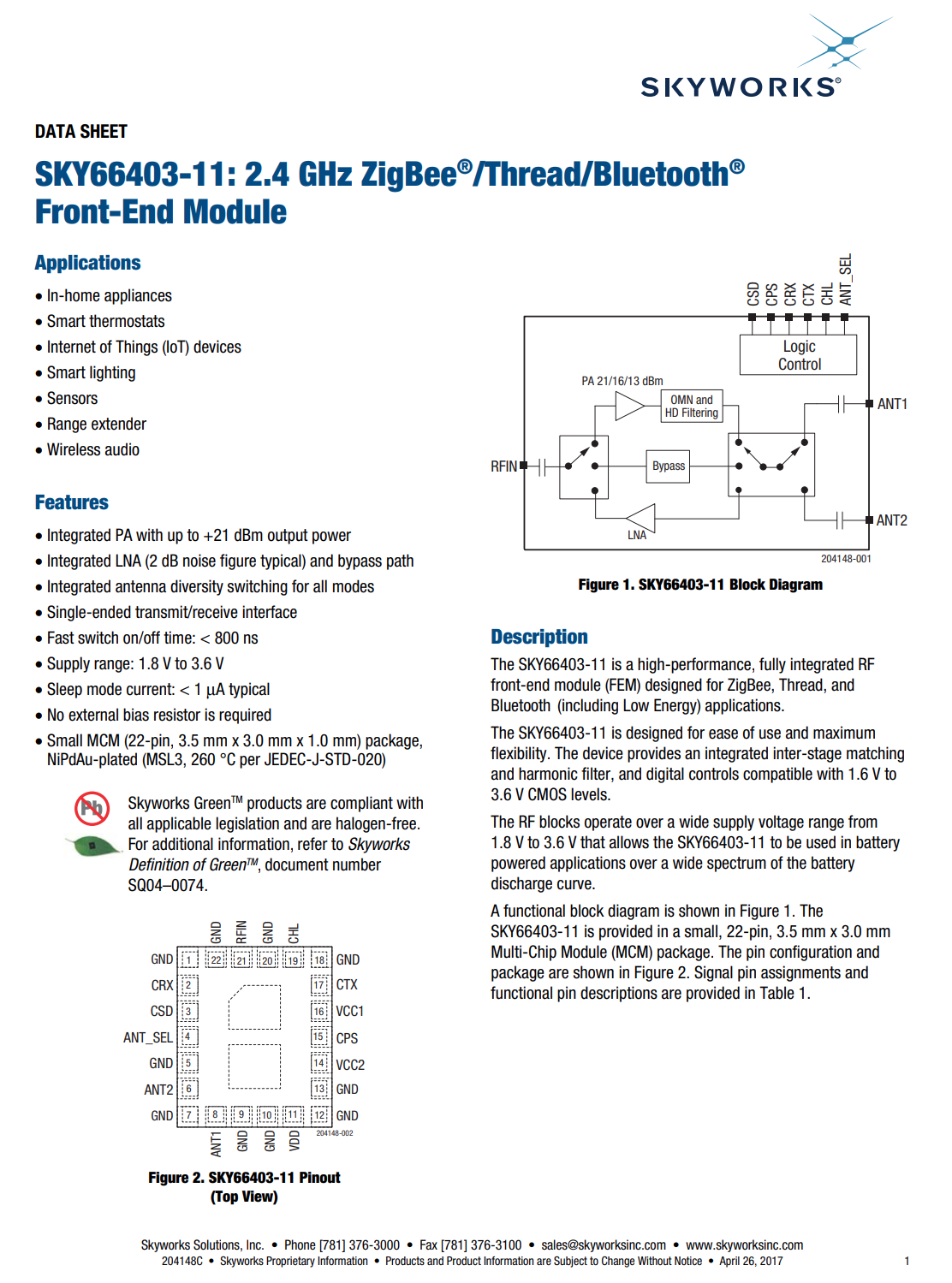

SKYWORKS思佳讯型号SKY66403-11高性能全集成射频前端详细资料图。

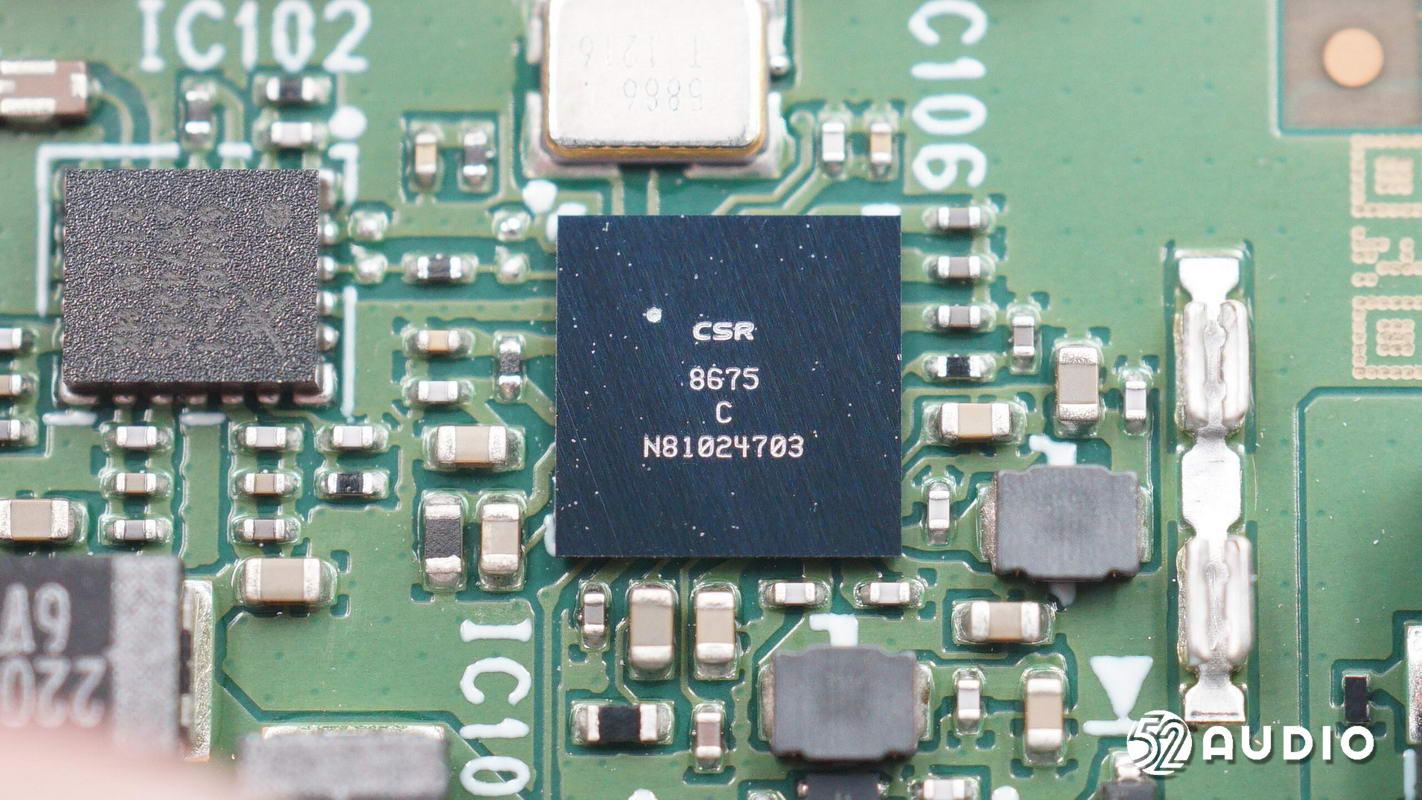

Qualcomm高通CSR8675单芯片蓝牙音频SoC，支持蓝牙4.2，支持模拟和数字拾音器，内置高通Kalimba DSP，120MHz时钟频率。无需外部元件，可以为内置锂电池提供200mA的充电电流。

Qualcomm高通支持主动降噪技术，这款SoC全新的全集成特性，使得它无需另外配置独立的ANC芯片，降低了耳机中采用主动降噪技术的复杂成本，使得厂商可以在更小的产品设计中获得良好的音质和降噪效果。

CSR8675包含一个升级版数字信号处理器内核，与前一代的80MIPS DSP相比，其处理性能高达120MIPS，所以新的Qualcomm CSR8675可以支持高级音频处理算法，从而提供具备超高品质的增强型音频性能。

另外，SoC对24bit数字音频支持，该高性能内核能够使基于CSR8675平台的设备输出高清音频，进而满足高端用户日益增长的需求。

据我爱音频网拆解了解到，目前已有：ambie、Bose、vivo 、Jabra捷波朗、Klipsch杰士 、小米、JBL、Cleer、LIBRATONE 小鸟、1MORE万魔、OnePlus一加、EDIFIER漫步者、OPPO、韶音、FiiO飞傲、UGREEN绿联等品牌大量采用高通蓝牙SoC音频芯片。

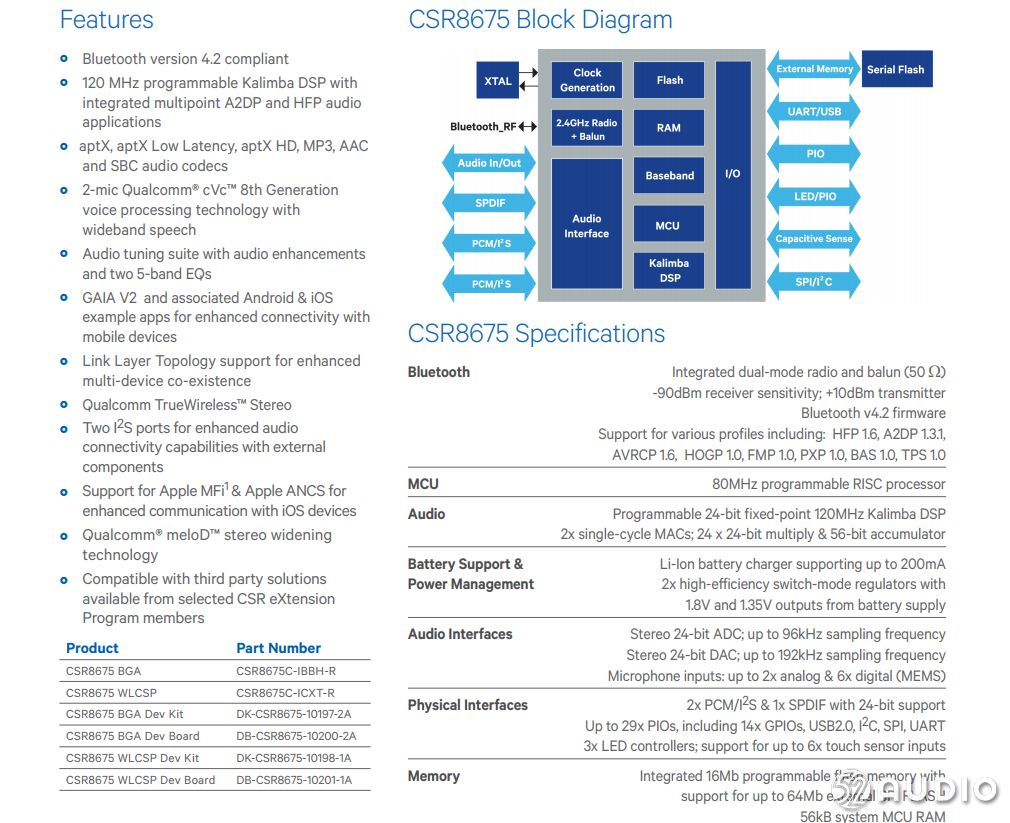

Qualcomm高通CSR8675单芯片蓝牙音频SoC的详细资料图。

接收器拆解

ECM-W2BT 无线麦克风的发射器我们已经拆解完了，其内部结构紧凑的同时元器件排布井然有序，接下来让我们进入接收器的拆解。

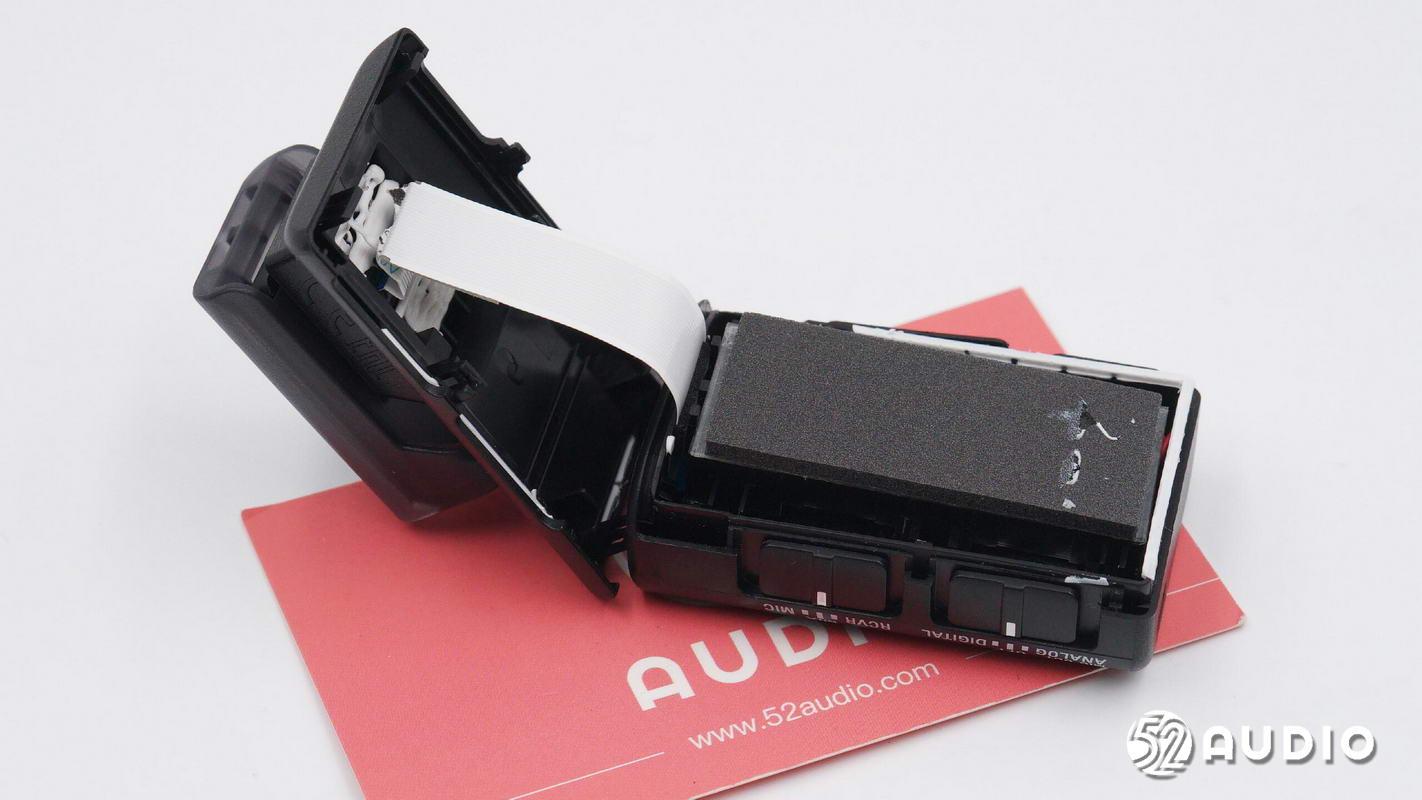

打开接收器后壳，接收器后壳的Mi热靴通过FPC排线连接到接收器主板上。

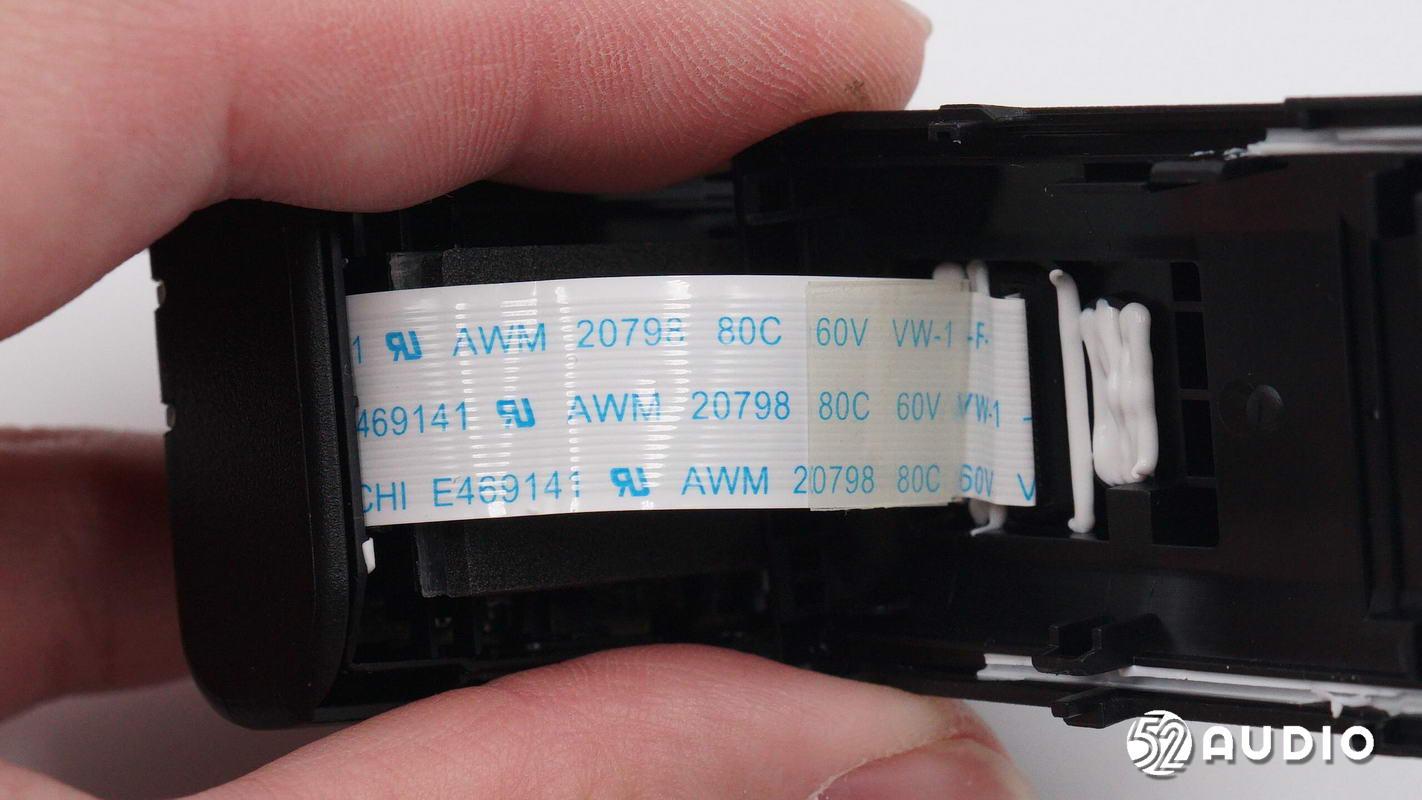

连接Mi热靴到接收器主板的FPC排线特写。

取出接收器电池支架。

电池背面设有高密度的缓震海绵，减少震动对接收器内部电路的影响。

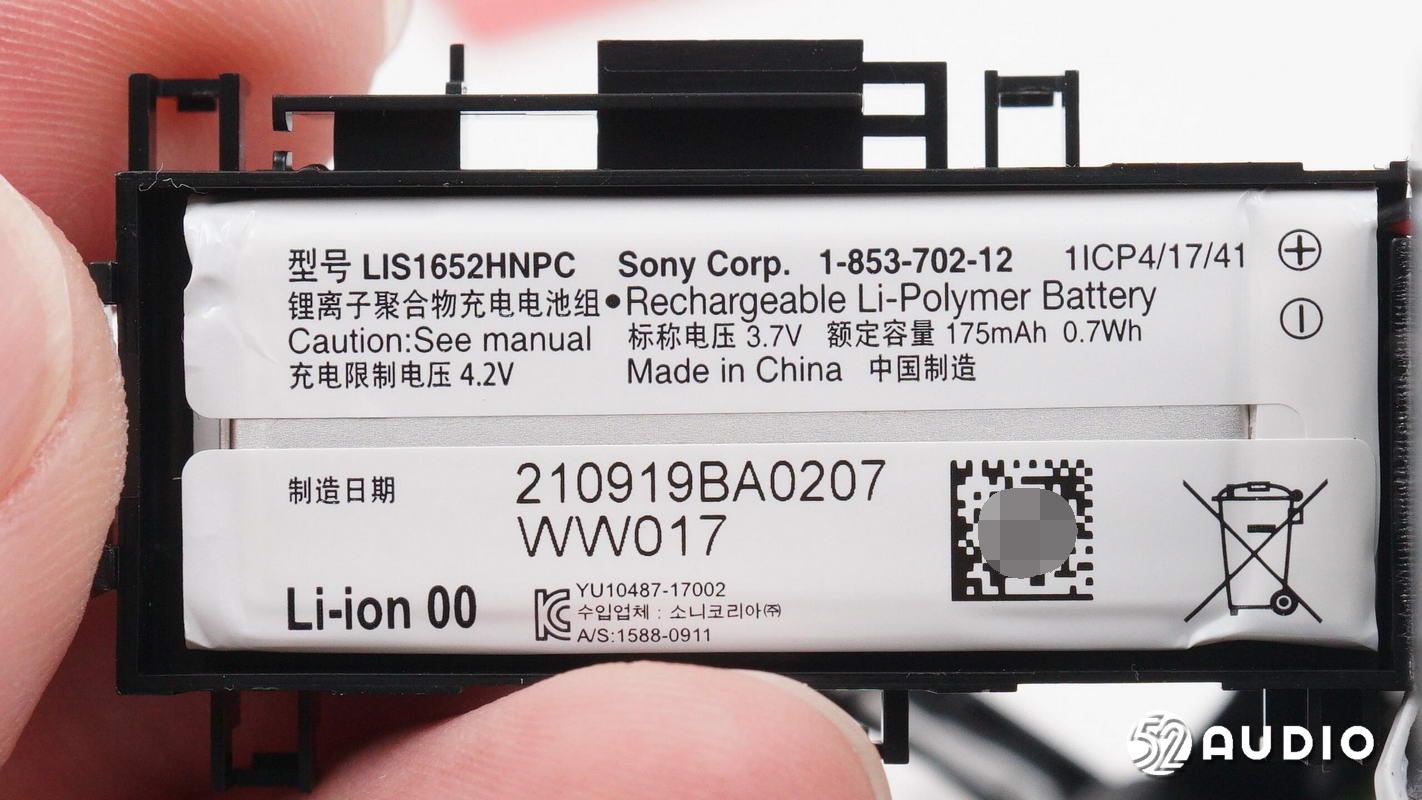

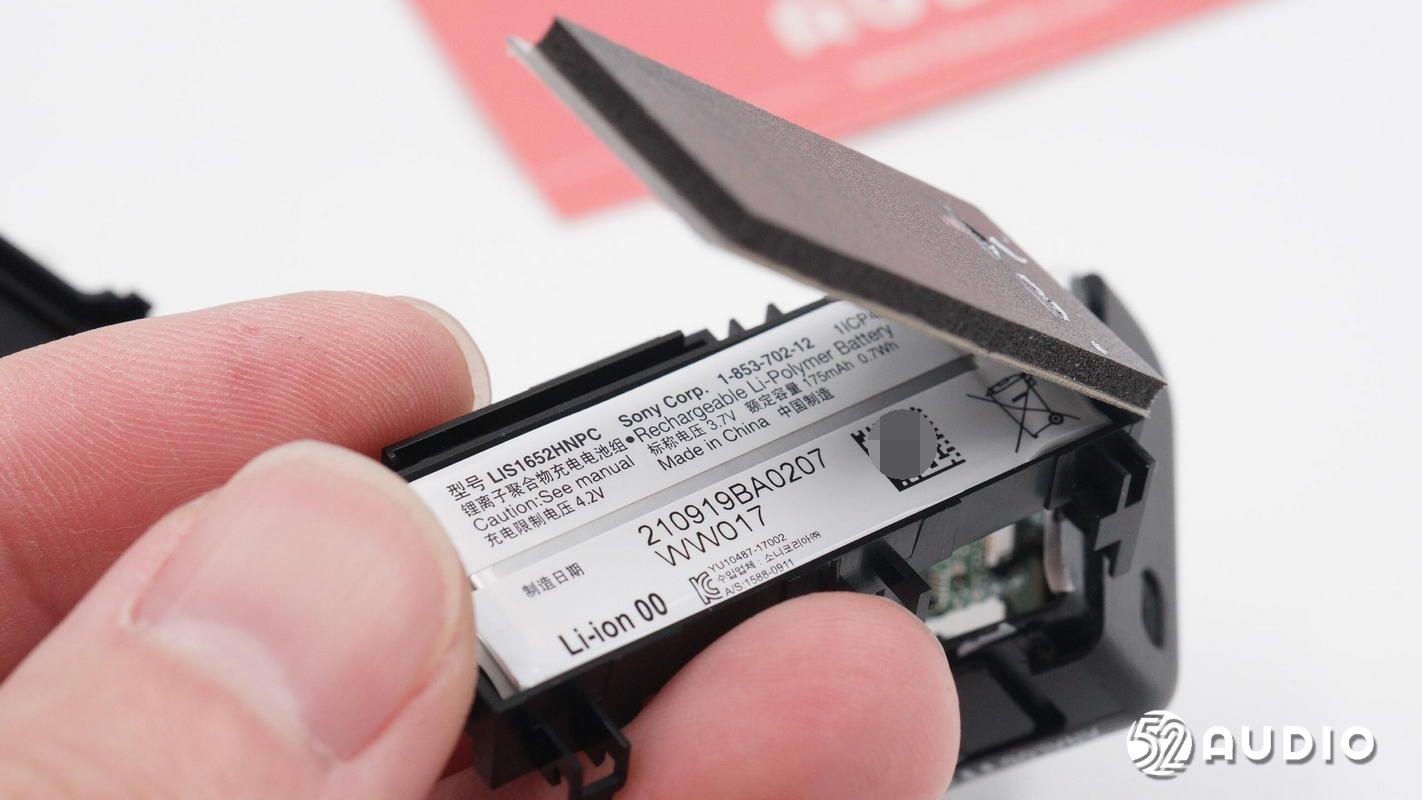

接收器锂离子电池同样来自索尼，型号LIS1652HNPC，标称电压3.7V，额定容量175mAh/0.7Wh，充电限制电压4.2V。

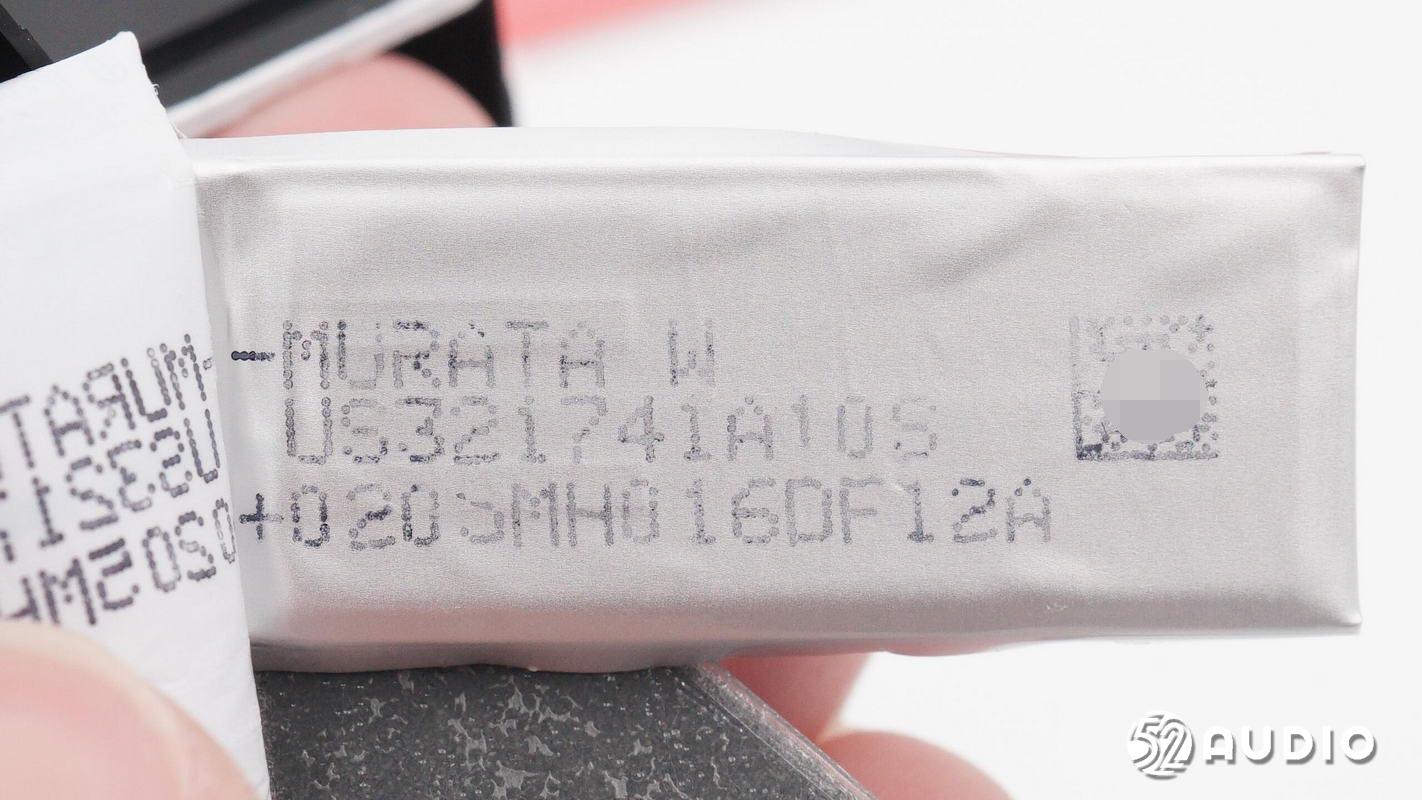

揭开电池外部标签，电池丝印信息一览，来自村田。

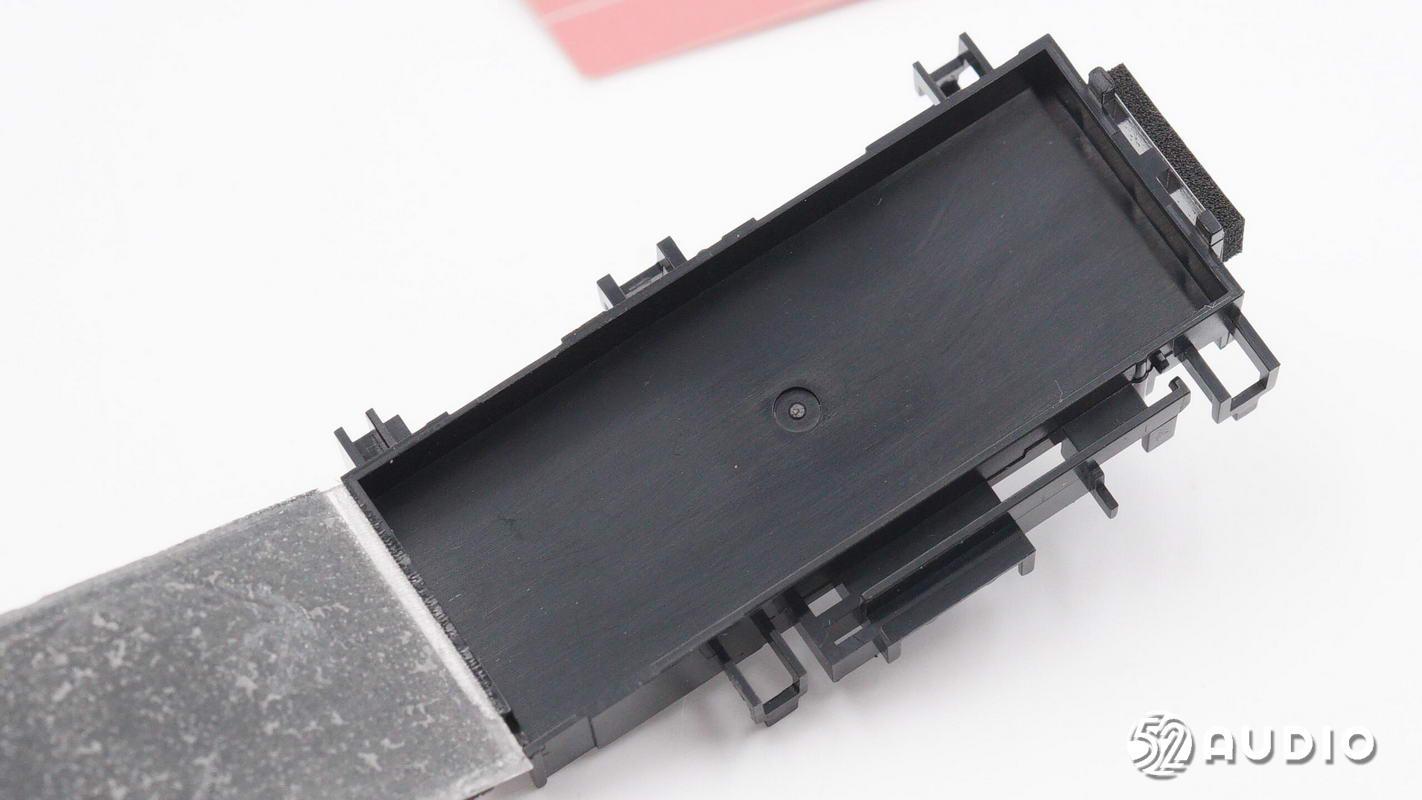

将电池完全从电池支架上取下，电池支架四周设有多个卡扣用于固定到接收器前壳上。

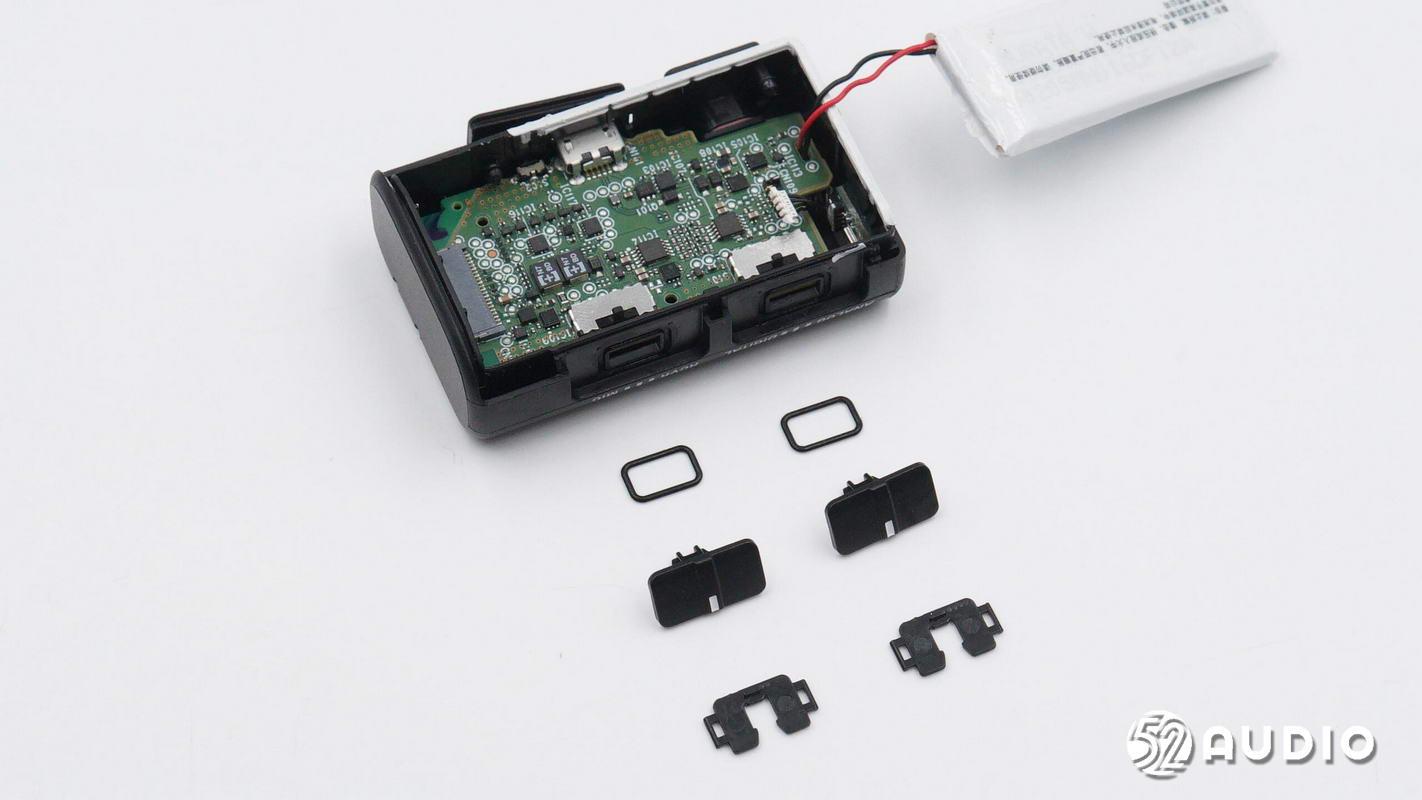

取下拨动式开关的组件，分为最底层的防尘放水垫圈、开关以及固定开关的卡扣。

两个拨动式开关的开孔特写，在开孔四周还设有一层垫圈防水防尘。

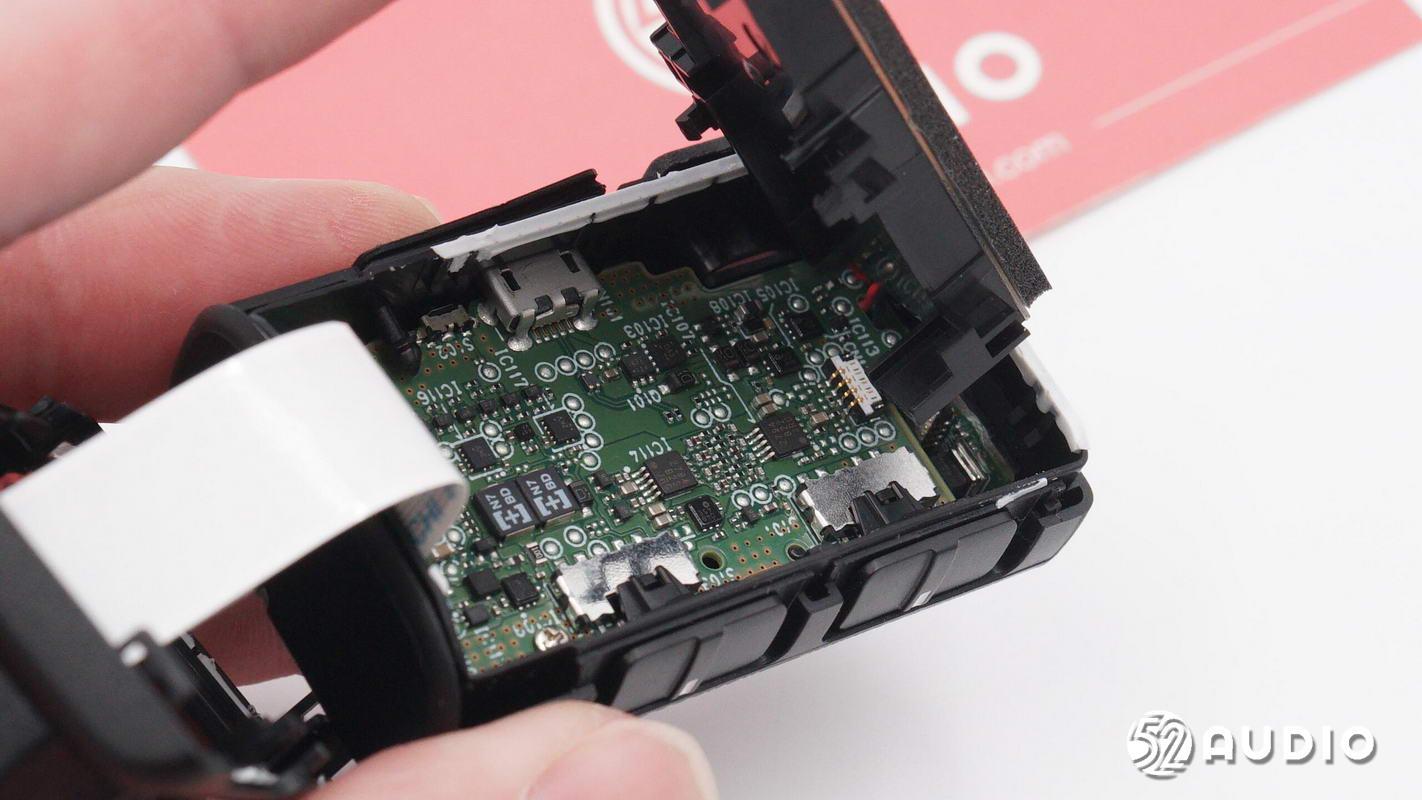

接收器前壳内部电路一览。

取出接收器前壳内的电路。

2个导光柱特写。

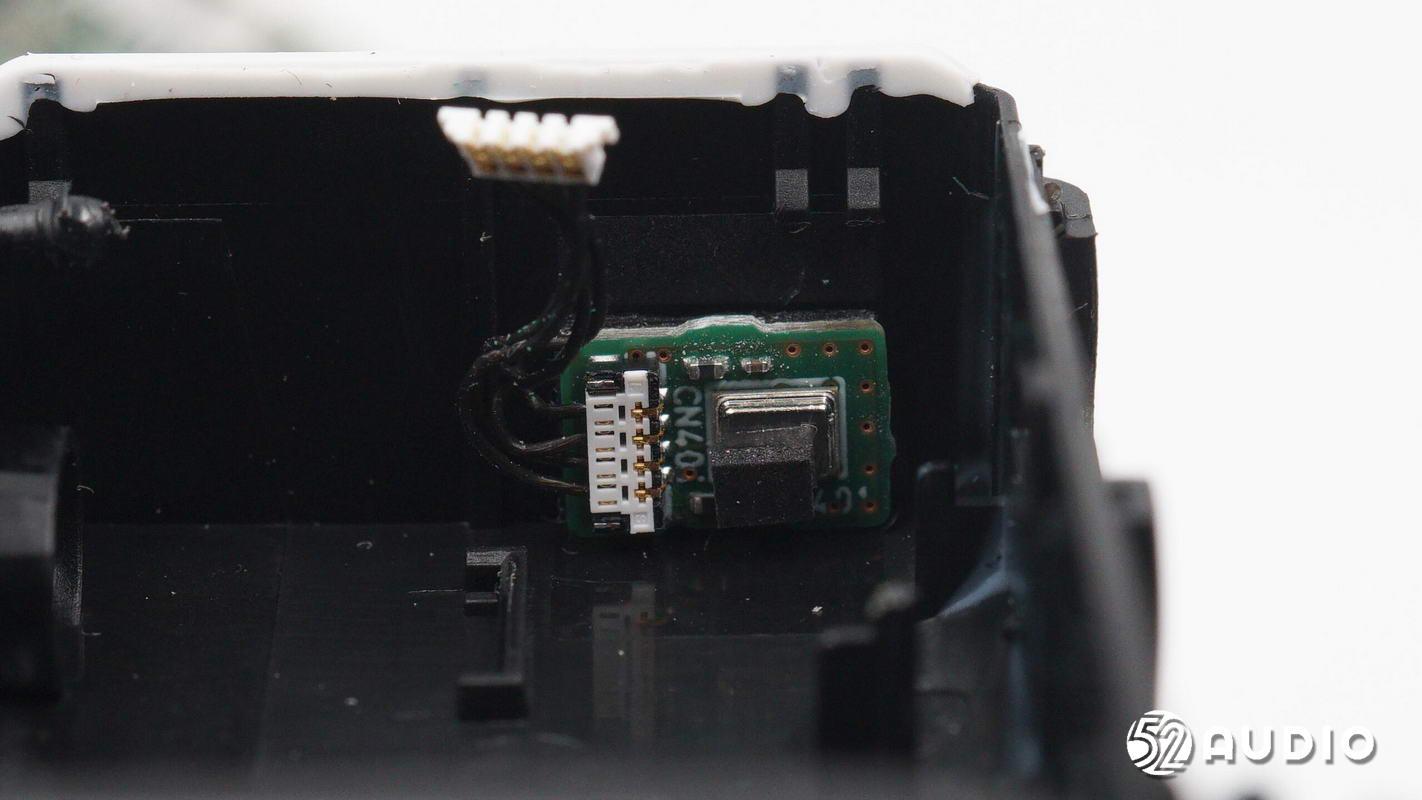

接收器底部的MEMS麦克风小板特写，小板通过ZIF连接器连接到接收器主板上。

接收器的金属蓝牙天线特写。

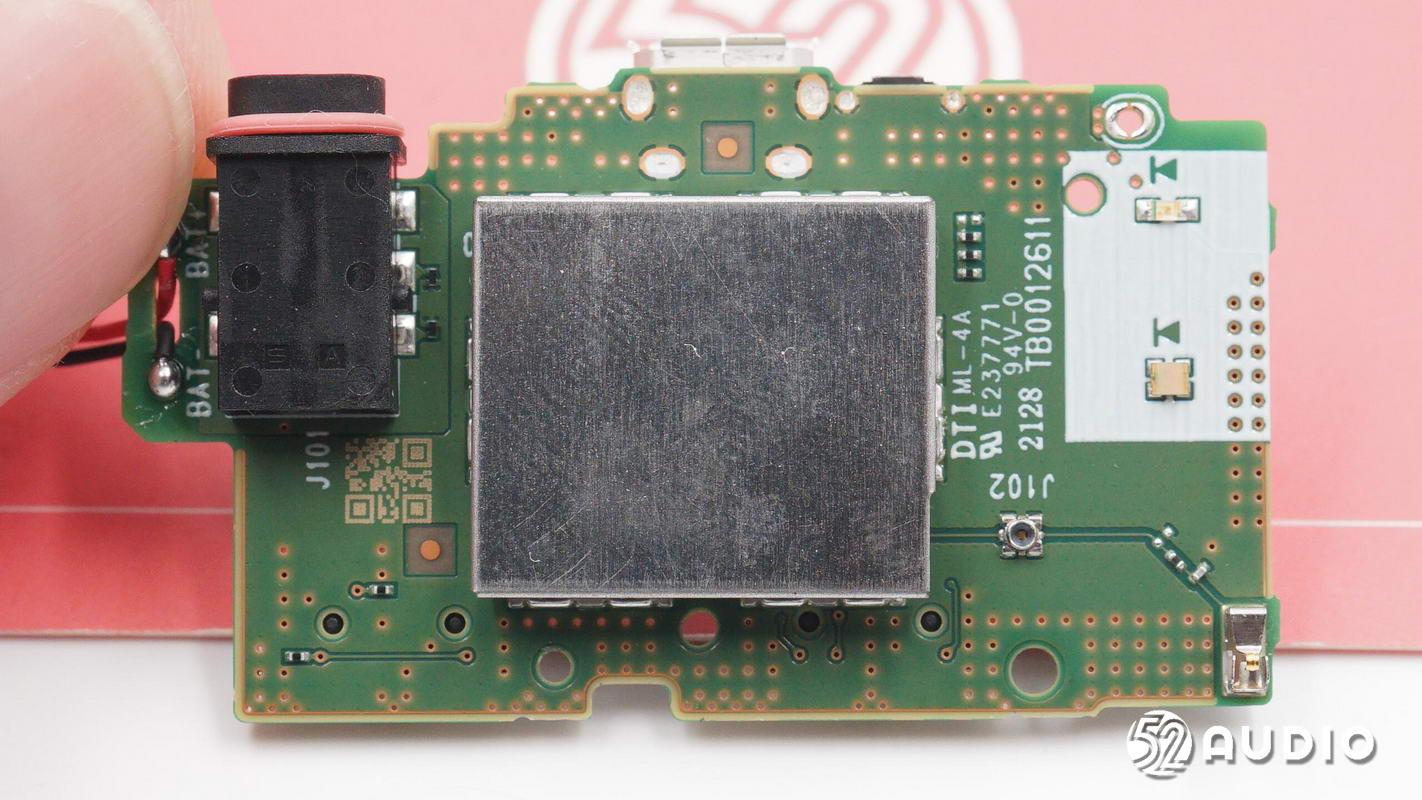

接收器主板背面一览，重要元器件的位置设有金属屏蔽罩。

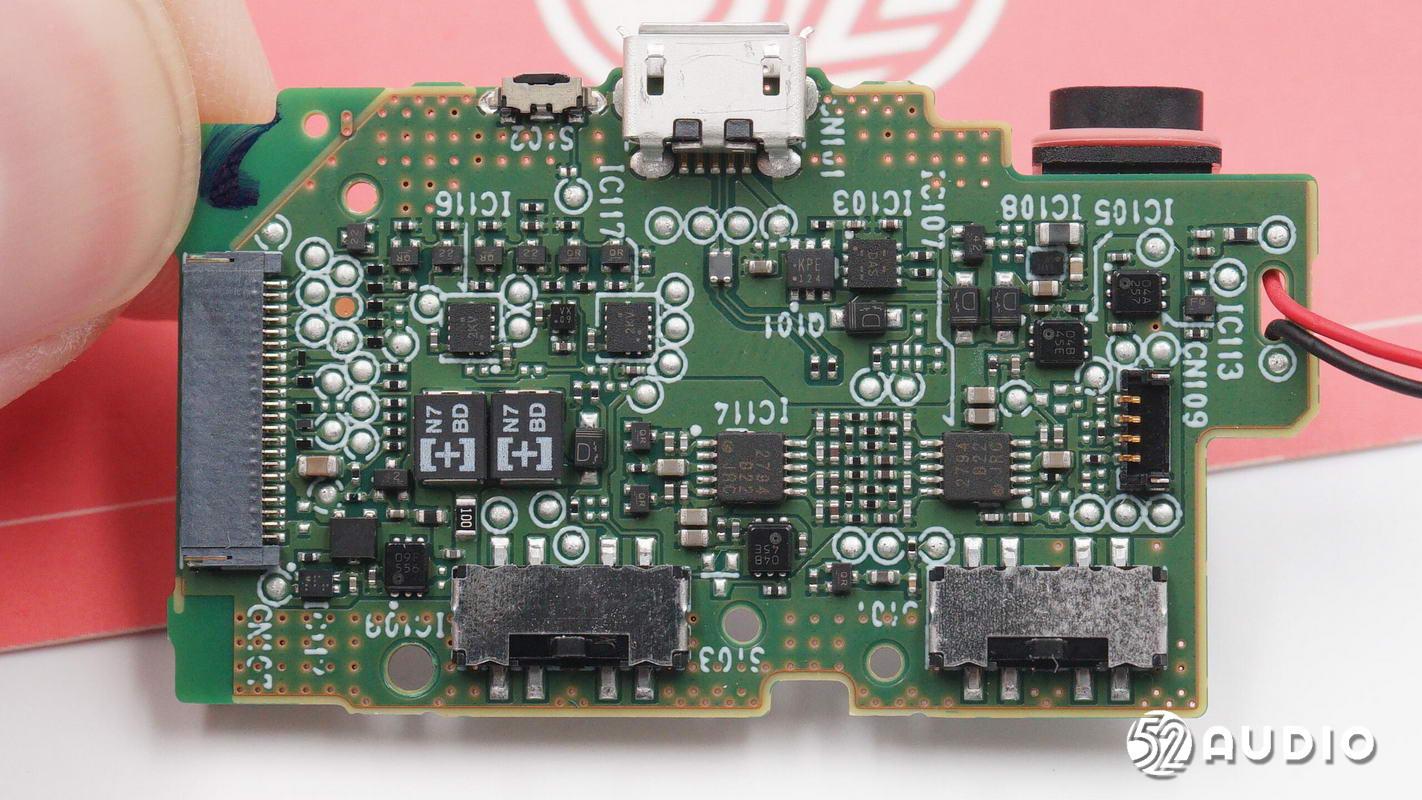

接收器正面一览，主要设有按键以及各接口的母座。

3.5mm音频接口特写，有防水防尘的胶圈。

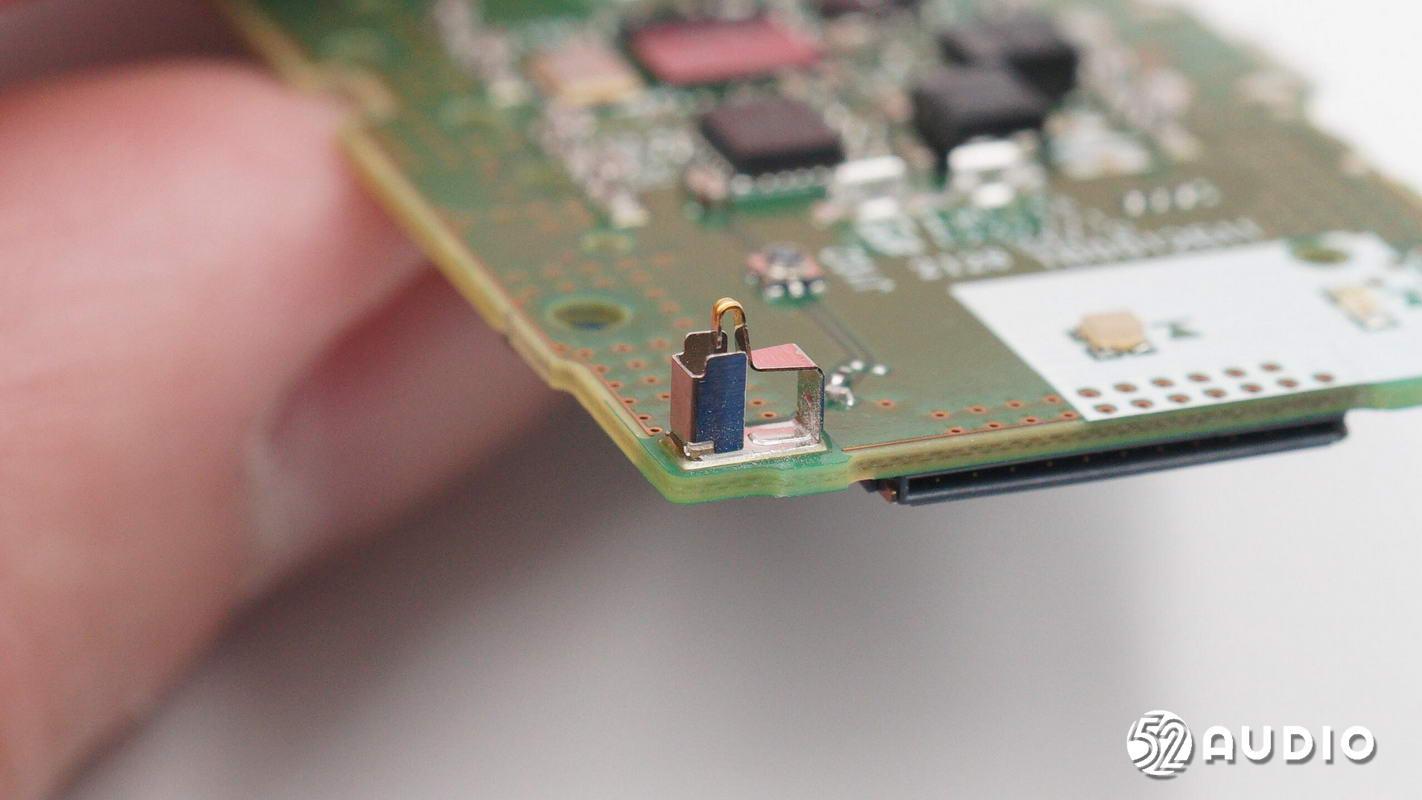

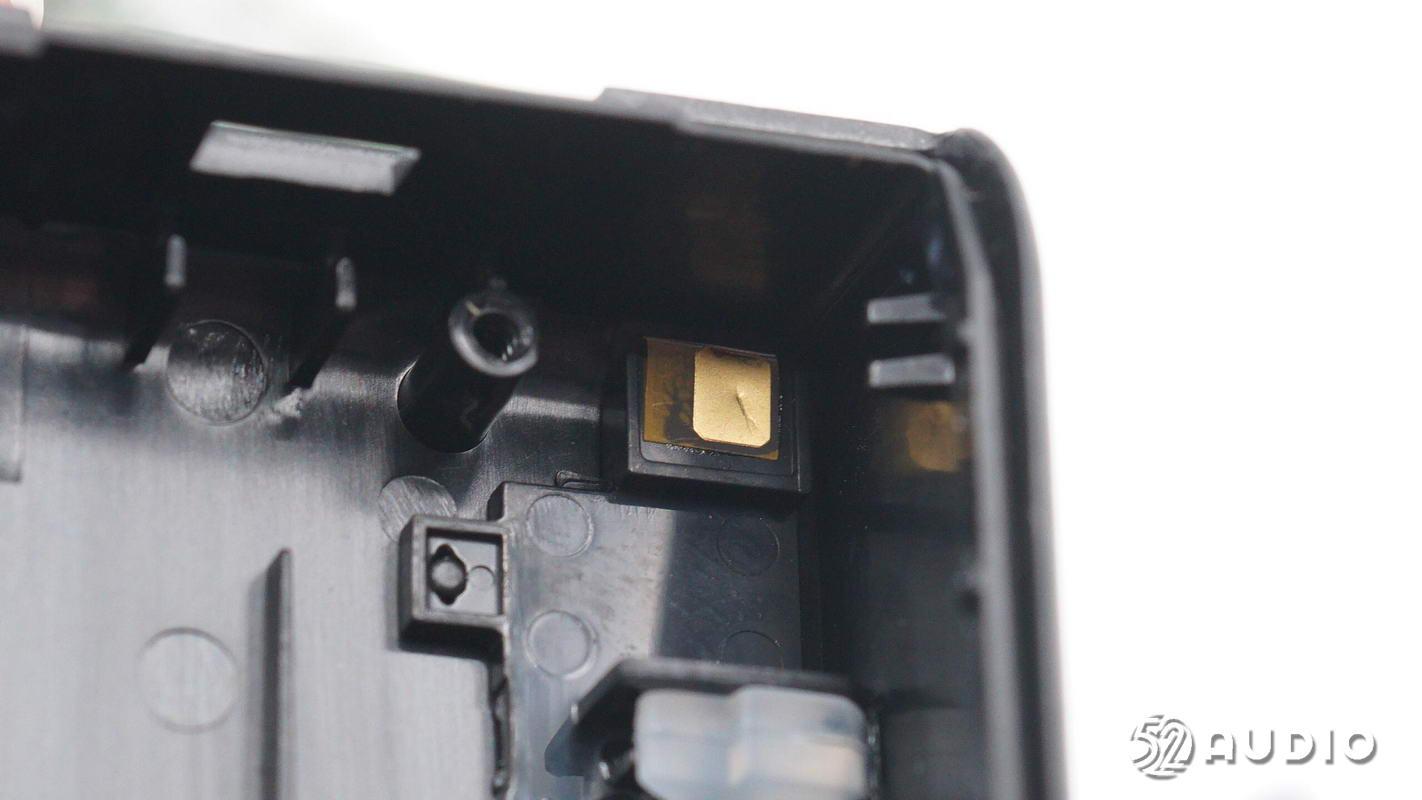

接收器主板上的金属弹片特写，用于和金属蓝牙天线接触为接收器主板提供蓝牙信号。

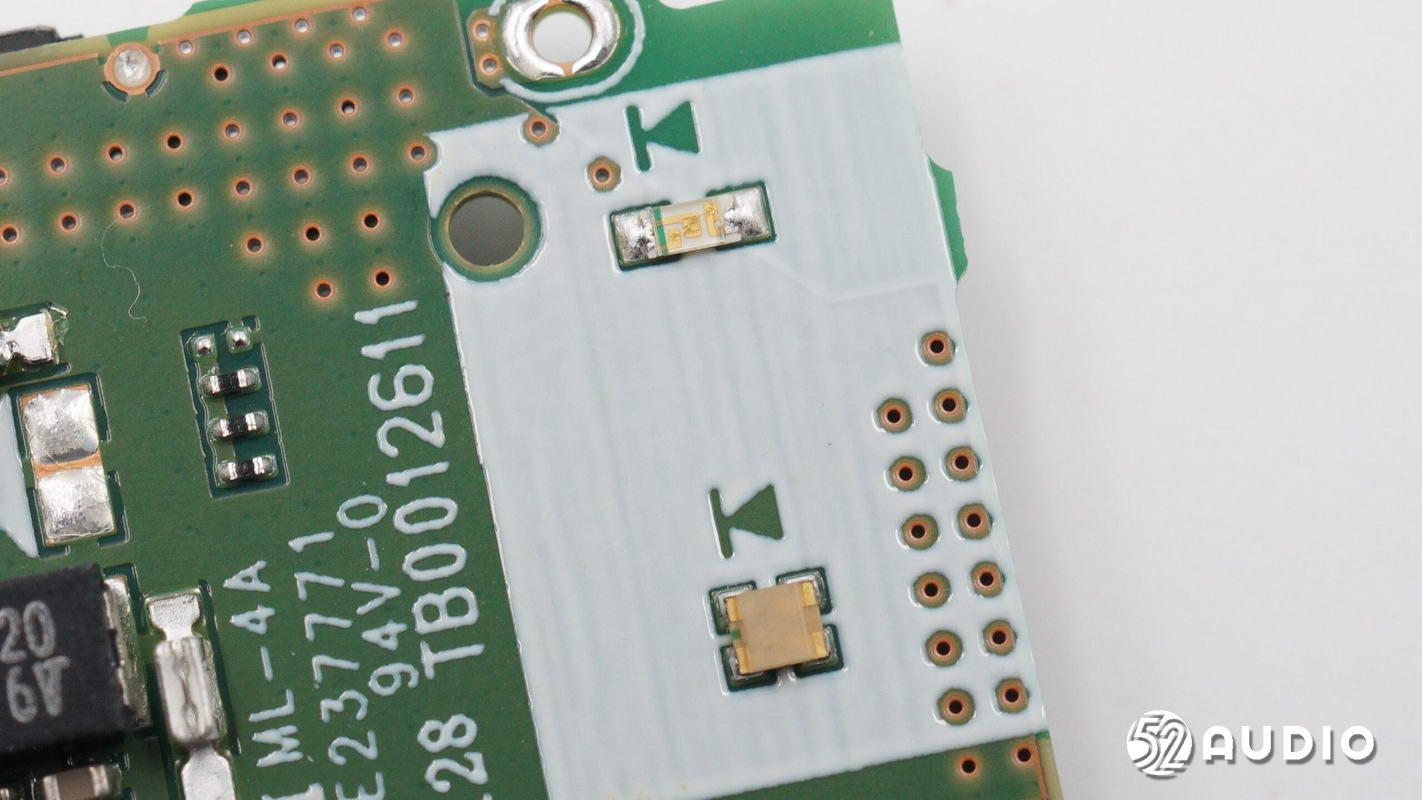

主板两颗LED灯位置，分别为一颗单色和一颗双色指示灯。

两颗滤波电容特写。

TI TXB0104 双向四位电压电平转换器，用于与相机Mi接口信号电平转换。

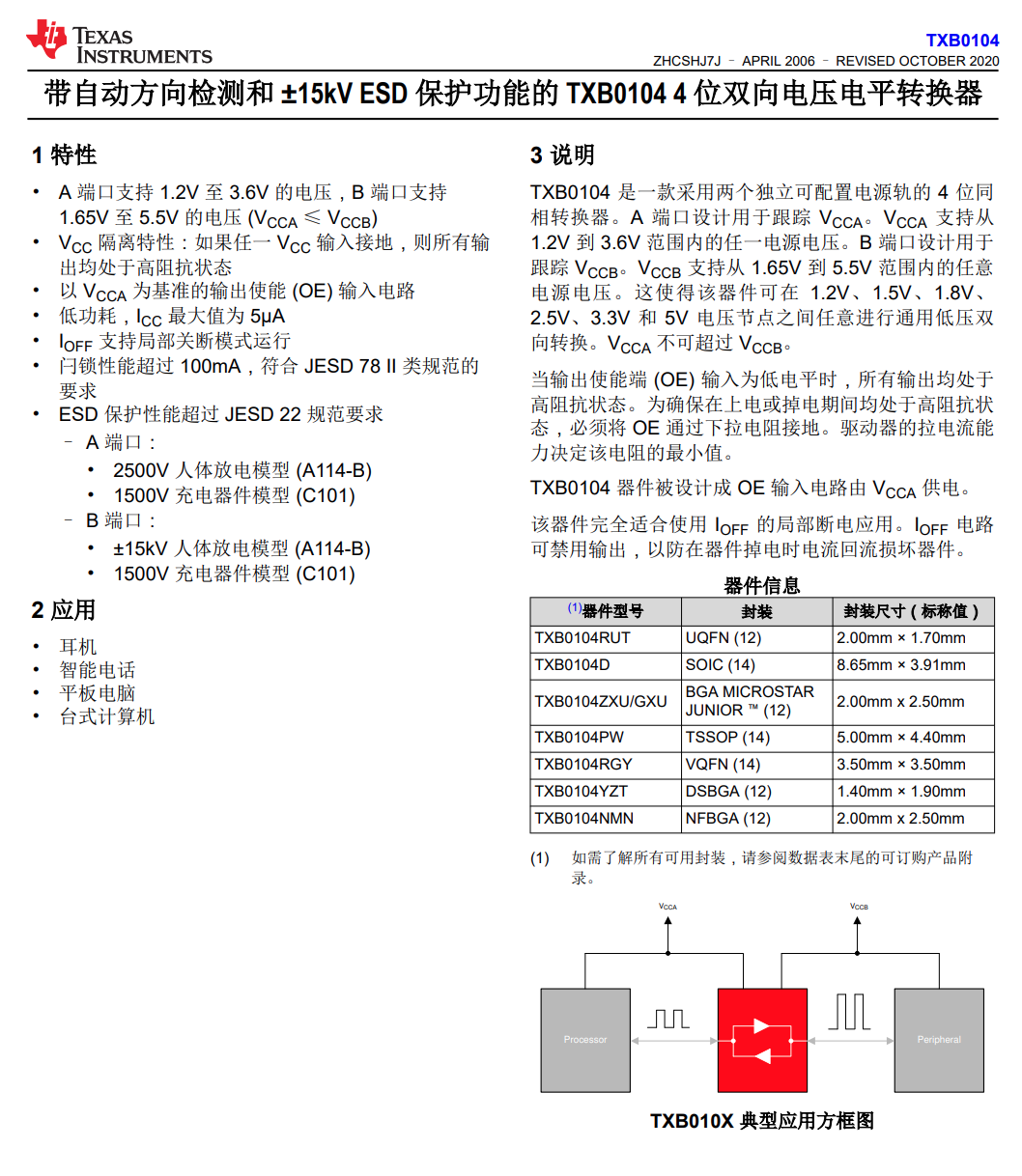

TI TXB0104 详细资料。

丝印“VX09”的稳压IC。

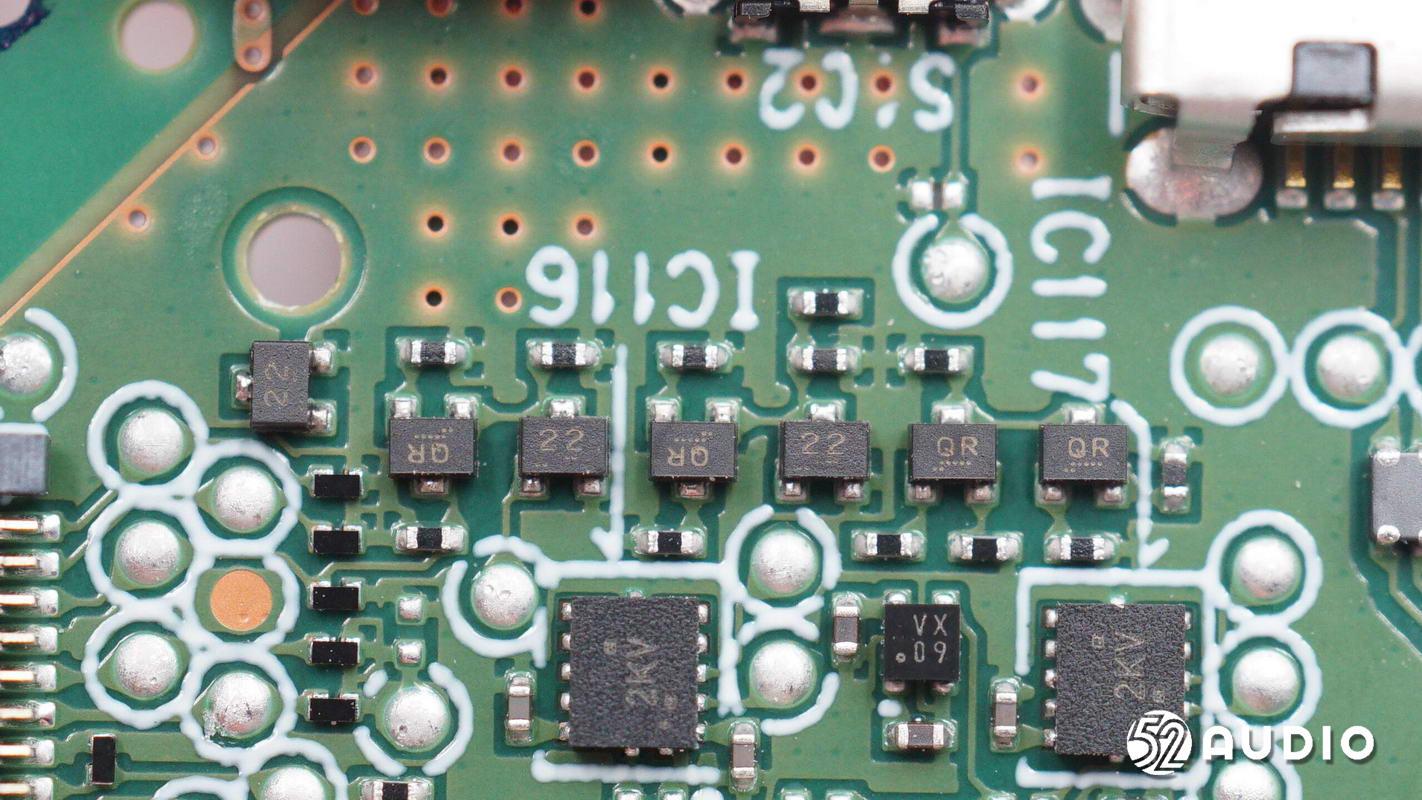

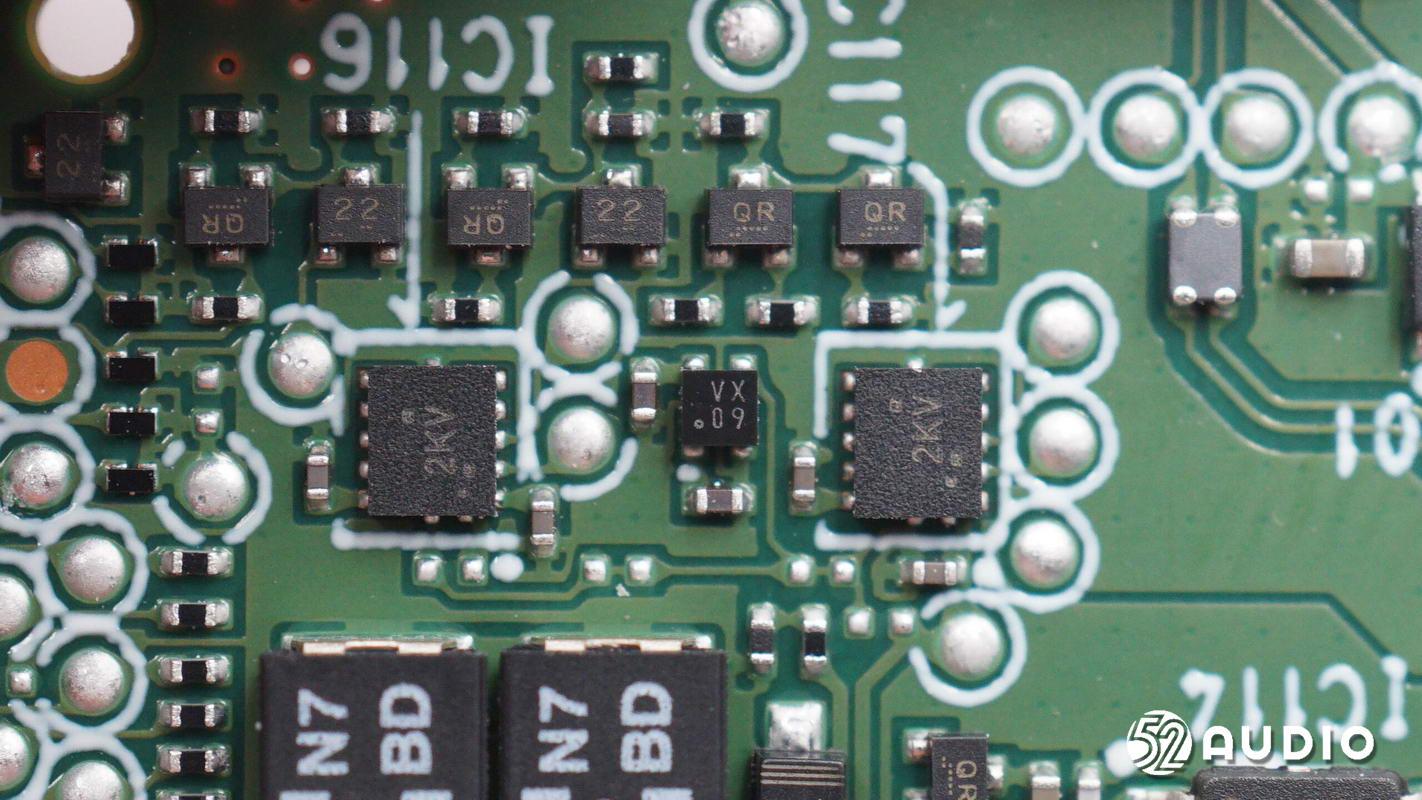

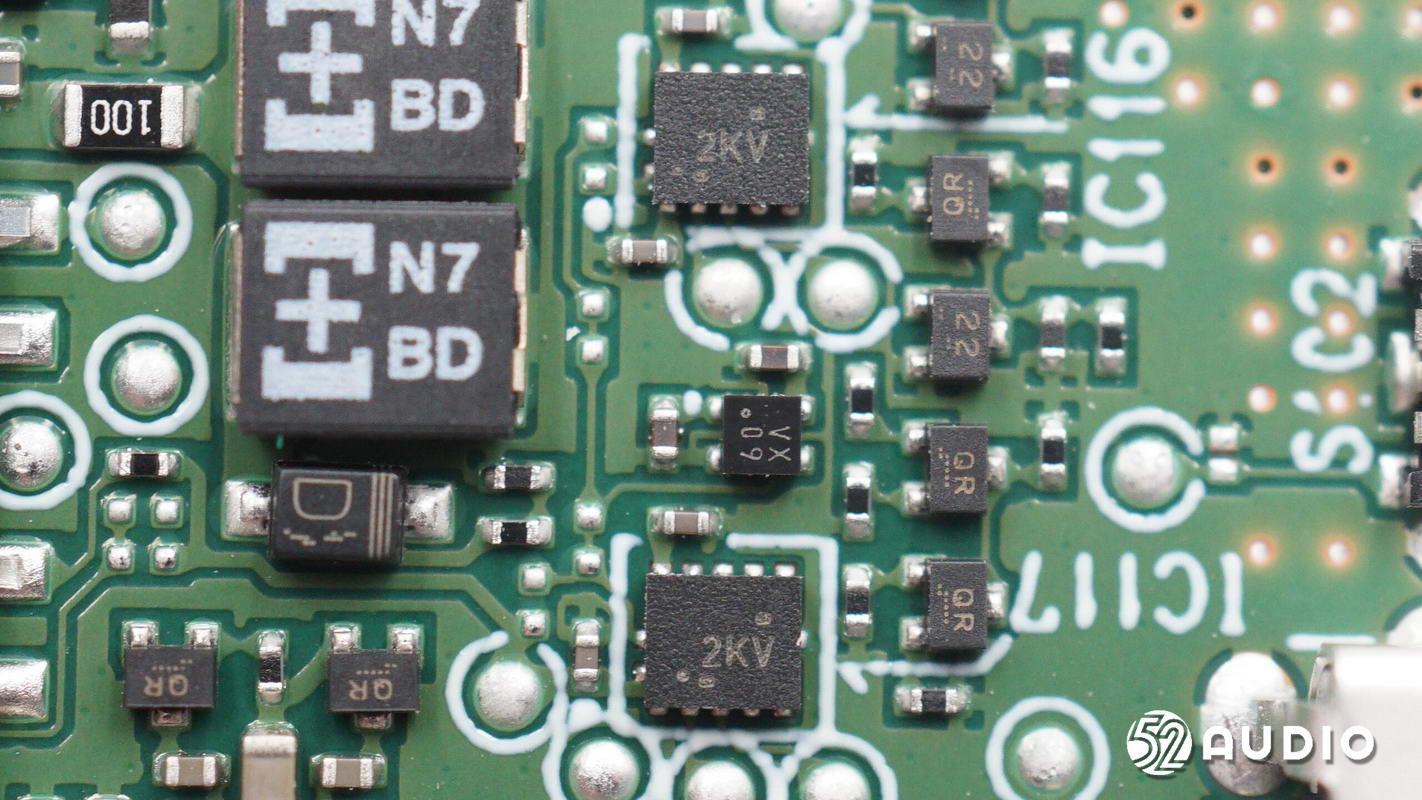

3颗丝印“QR”的IC以及3颗丝印“22”的三极管。

Micro USB接口的输入保护电路，与发射端的相同。

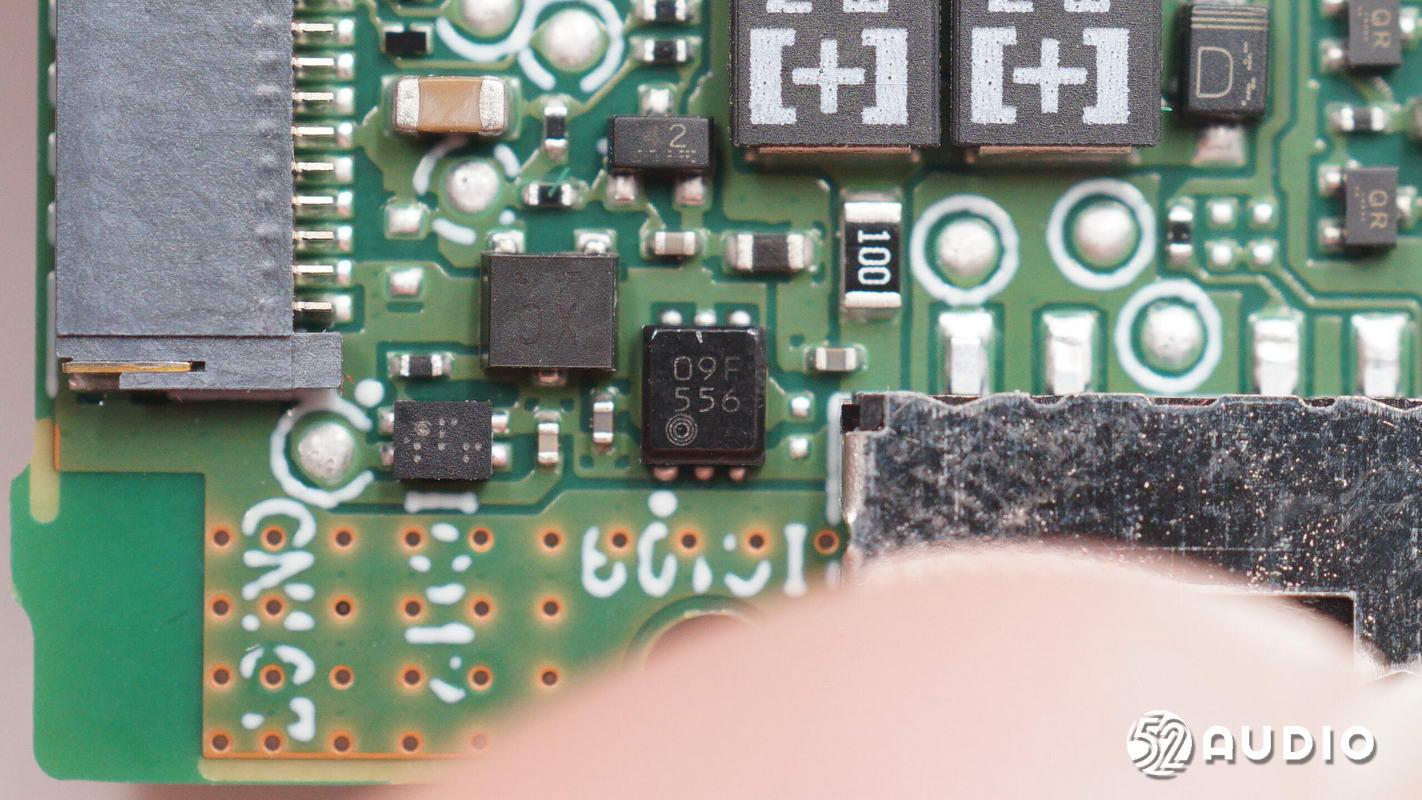

丝印“09F556”的稳压IC。

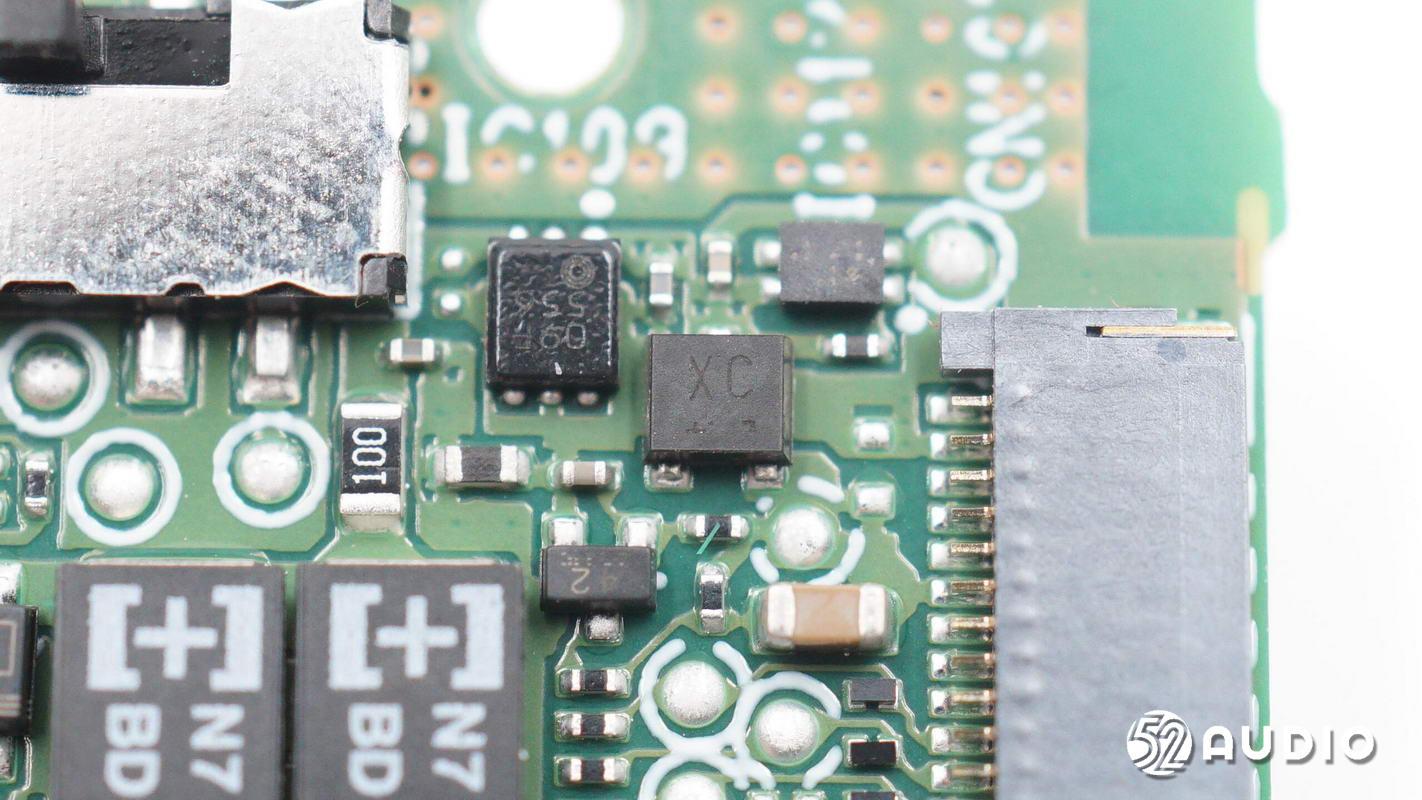

丝印“XC”的IC。

NJM2737双路运算放大器，用于放大音频信号。

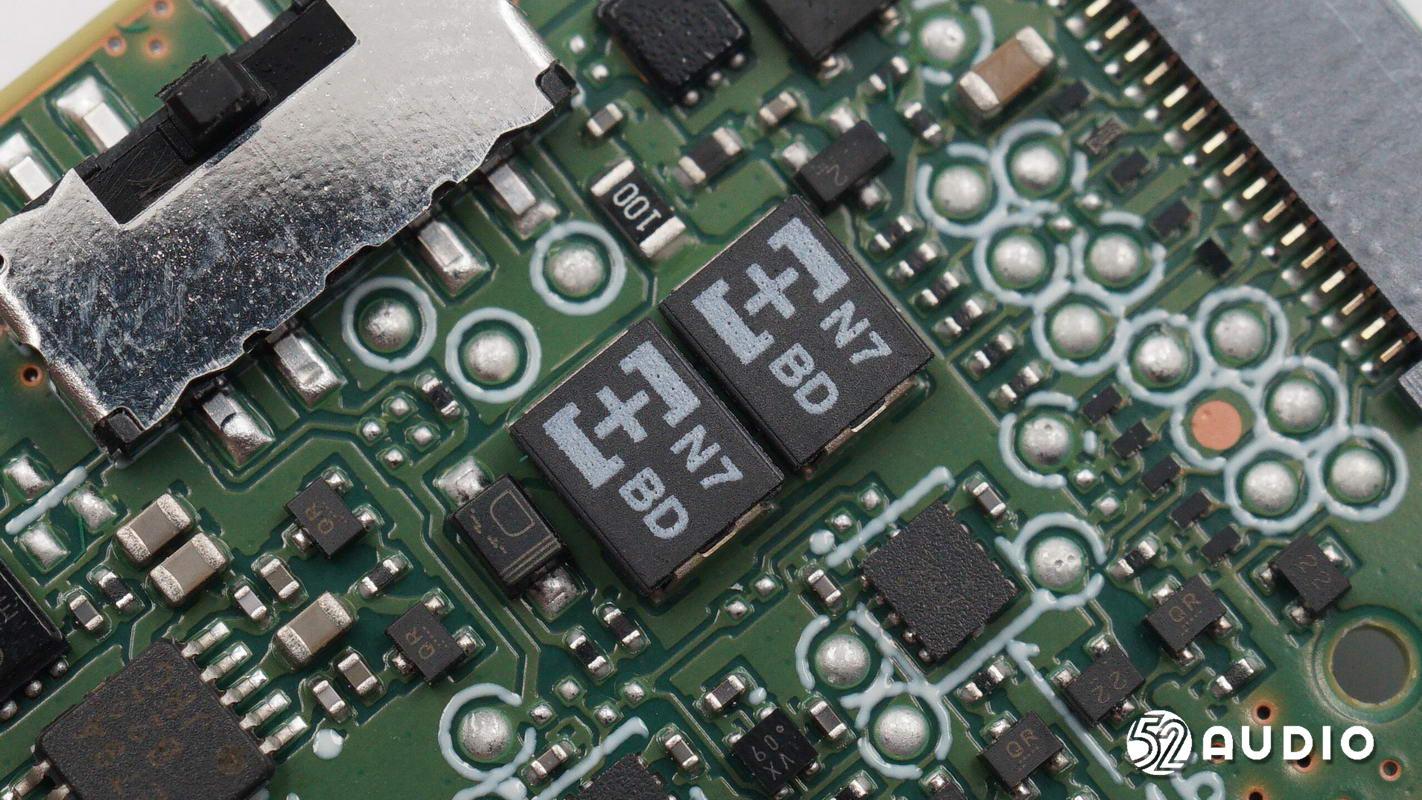

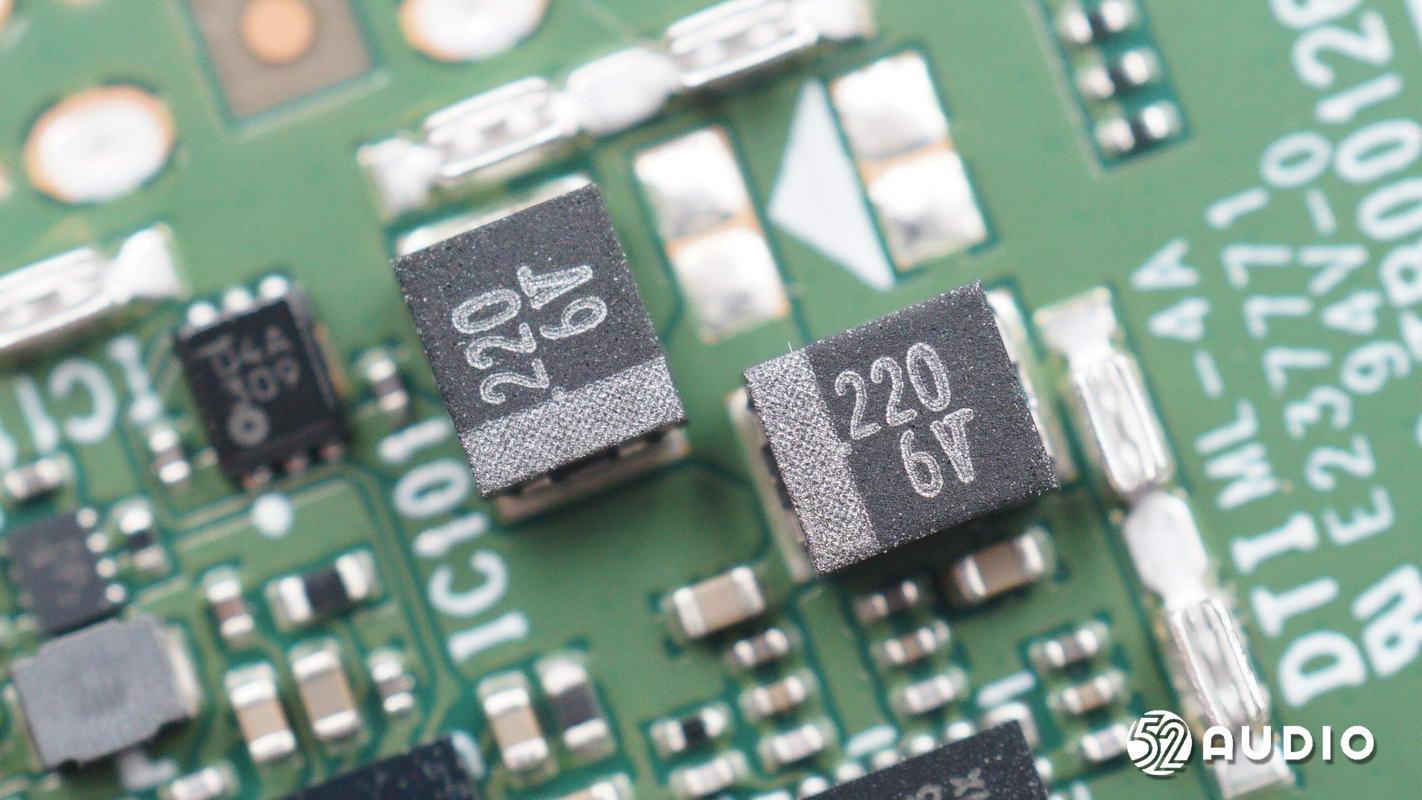

2颗220μF 6V的贴片电容特写。

拆下金属屏蔽罩。

SKYWORKS思佳讯型号SKY66403-11高性能全集成射频前端，支持ZigBee，蓝牙以及蓝牙BLE应用。

SKY66403-11的设计宗旨是易于使用和最大的灵活性。该设备提供集成级间匹配和谐波滤波器，以及与1.6 V至3 V兼容的数字控制。6V CMOS电平。RF模块的工作电压范围很宽，从1.8伏至3.6伏，允许SKY66403-11在宽范围的电池放电曲线上用于电池供电应用。

SKYWORKS思佳讯型号SKY66403-11高性能全集成射频前端详细资料图。

TI SN74AUP1G14 低功耗反相器，用于驱动信号控制。

TI SN74LVC1G74 具有清零和预设功能的单路上升沿D类触发器。

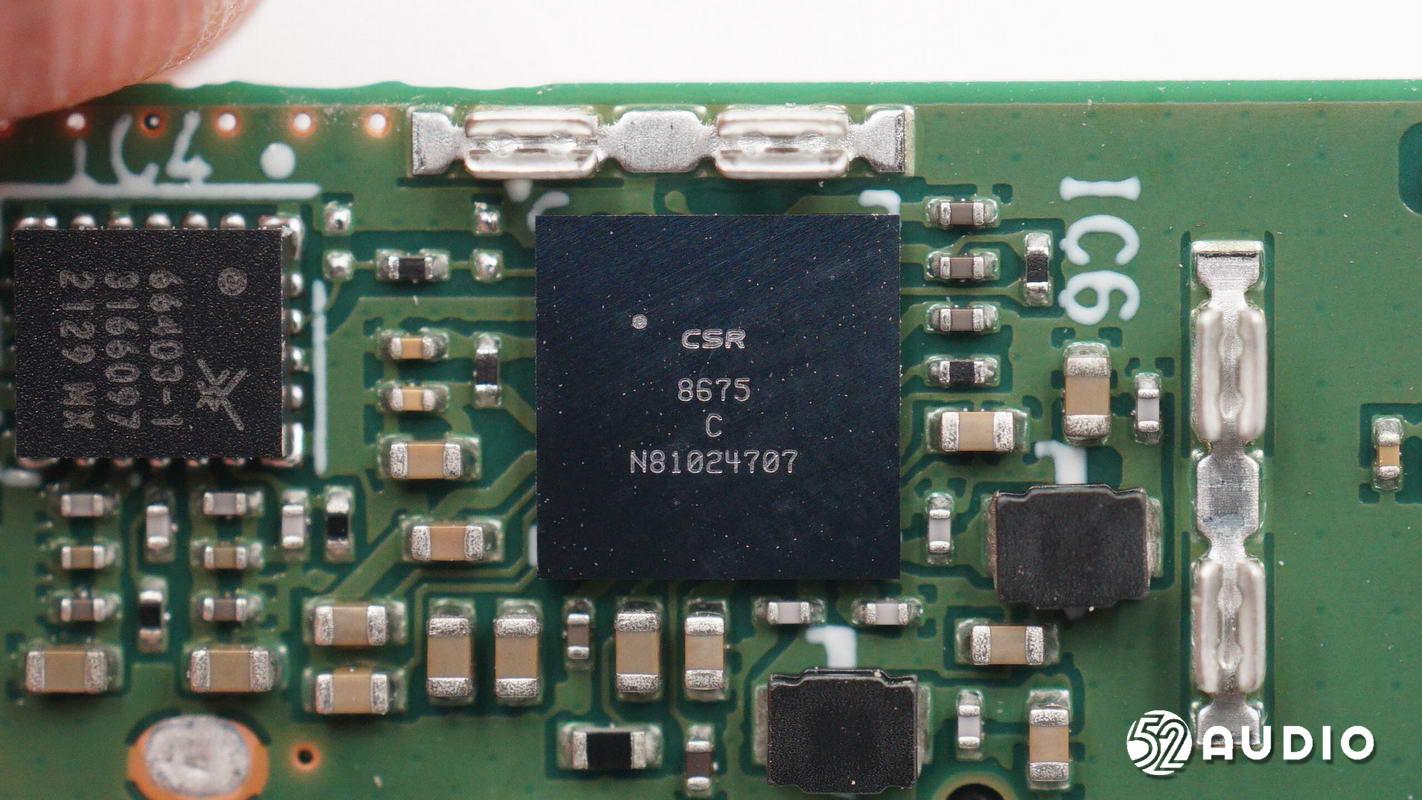

Qualcomm高通CSR8675单芯片蓝牙音频SoC，支持蓝牙4.2，支持模拟和数字拾音器，内置高通Kalimba DSP，120MHz时钟频率。无需外部元件，可以为内置锂电池提供200mA的充电电流。

Qualcomm高通支持主动降噪技术，这款SoC全新的全集成特性，使得它无需另外配置独立的ANC芯片，降低了耳机中采用主动降噪技术的复杂成本，使得厂商可以在更小的产品设计中获得良好的音质和降噪效果。

CSR8675包含一个升级版数字信号处理器内核，与前一代的80MIPS DSP相比，其处理性能高达120MIPS，所以新的Qualcomm CSR8675可以支持高级音频处理算法，从而提供具备超高品质的增强型音频性能。

另外，SoC对24bit数字音频支持，该高性能内核能够使基于CSR8675平台的设备输出高清音频，进而满足高端用户日益增长的需求。

据我爱音频网拆解了解到，目前已有：ambie、Bose、vivo 、Jabra捷波朗、Klipsch杰士 、小米、JBL、Cleer、LIBRATONE 小鸟、1MORE万魔、OnePlus一加、EDIFIER漫步者、OPPO、韶音、FiiO飞傲、UGREEN绿联等品牌大量采用高通蓝牙SoC音频芯片。

Qualcomm高通CSR8675单芯片蓝牙音频SoC的详细资料图。

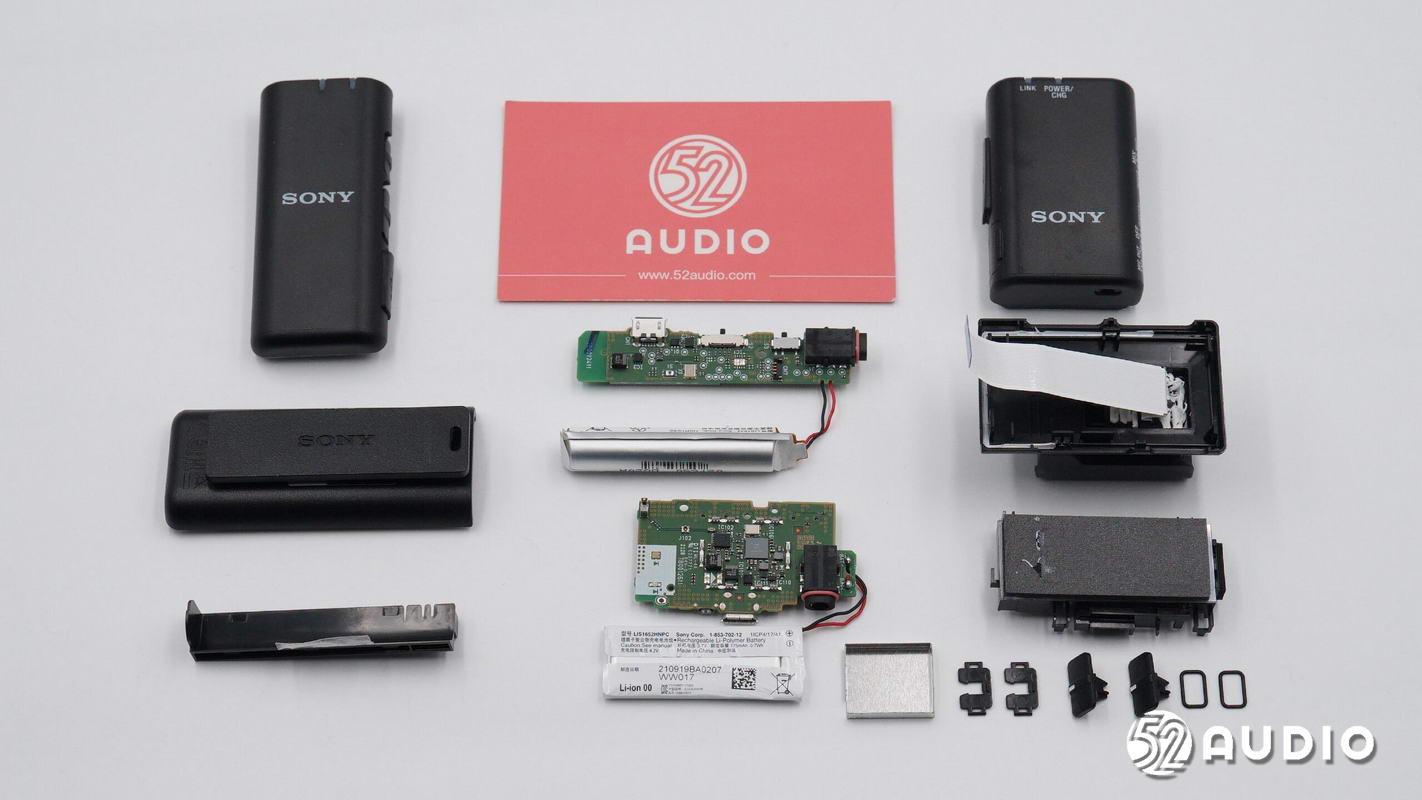

索尼ECM-W2BT无线麦克风拆解全家福。

三、我爱音频网总结

索尼ECM-W2BT无线麦克风在外观方面，麦克风发射器及接收器整体磨砂黑材质，两个设备可通过背面的热靴保护盖连接在一起，方便日常收纳。

功能方面，发射器支持三挡声音增益调节，对应嘈杂环境、安静环境以及日常环境。接收器上方设有3.5mm音频接口支持外接麦克风。

内部配置方面，接收器采用Qualcomm高通CSR8675单芯片蓝牙音频SoC，支持蓝牙4.2，支持模拟和数字拾音器，内置高通Kalimba DSP，支持主动降噪，无需外部元件，可以为内置锂电池提供200mA的充电电流。

接收器前端使用了SKYWORKS思佳讯SKY66403-11高性能全集成射频前端，支持ZigBee，蓝牙以及蓝牙BLE应用。音频信号采用NJM2737双路运算放大器放大，实现声音增益。发射器锂离子电池来自索尼，型号LIS1643，标称电压3.7V，额定容量390mAh/1.5Wh，能够为发射器提供至多9小时的续航时长。

接收器在功能方面，支持“数字连接、有线连接”两种连接模式切换；内置3种不同的声音采集模式“MIC模式”、“RCVR模式”以及“MIX模式”，用于应对不同的使用环境。接收器背面设有Mi热靴可以直接连接到摄像机上，方便用户使用。

内部配置方面，接收器同样采用了Qualcomm高通CSR8675单芯片蓝牙音频SoC，实现主动降噪。射频前端依然是SKYWORKS思佳讯型号SKY66403-11，支持ZigBee，蓝牙以及蓝牙BLE应用。

音频信号的放大采用了NJM2737双路运算放大器。接收器锂离子电池同样来自索尼，型号LIS1652HNPC，标称电压3.7V，额定容量175mAh/0.7Wh，最多提供9小时续航时长。
