法兰密封面7种类型都了解吗？FF、RF、MFM、TG、RTJ

法兰密封面类型介绍

法兰密封面基本有:

全平面FF、突面RF、凹面FM、凸面M、榫面T、槽面G、环连接面RTJ(RJ)等七种类型，根据工况、介质、压力、规格、温度等情况的不同所以选用的类型也不尽相同。下面我们来一起认识这些法兰密封面的类型！

FF-全平密封面

Flat Face Full Face类型密封面表面为全平，适用于压力不高、介质无毒的场合。

RF-突面密封面

Raised Face类型密封面应用在几种类型当中最为广泛，最为常用的一种，国际标准与欧洲体系和国内的标准均为固定高度，但美标法兰中应注意高压力的高度会增高密封面的高度，垫片的使用也有多种类型。

适用于突面密封面法兰的垫片有各种非金属平垫片、包覆垫片；金属包垫；缠绕式垫片（含带外环或带内外环）等。

M/FM-凹凸密封面

Male Face与Female Face这两种密封面类型是一对，一雌一雄，必须配套使用，按装时便于对中，还能防止垫片被挤出。适用于压力较高的场合。

凹凸面密封面适用的密封垫片有：各种非金属平垫、包覆垫；金属包垫；基本型或带内环型缠绕挚片等。

T/G-榫槽连接密封面

Tongue Face和Groove Face同凹凸面差不多，也是一公一母的配对密封面类型，同样是配对使用。其垫片位于环状凹槽内，受两侧金属壁的限制·可免于垫片受压变形而被挤入管道中。由于垫片不与管内流体介质直接接触，较少遭受流体介质的浸蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封面垫片安装对中性好，但密封面加工比较困难，更换垫片时易损伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管线设计时要考虑到有将法兰在轴向分开的可能。

榫槽面密封面适用的垫片有：各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。

RTJ(RJ)-环连接密封面

Ring Joint Face环连接面密封的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。

这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面的密封性能好，对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。

法兰密封面与垫片配合解决方法

垫片要能够成功的密封，必须很好的控制与垫片配合的法兰表面的缺陷程度，大的刻痕、凹槽、或者擦伤等表面缺陷都是必须避免的，因为垫片很难密封或者说填补这些缺陷。法兰表面的光洁度可以用“粗糙度、纹路、波形度”等概念来描述。

粗糙度

粗糙度是从法兰表面中心开始计算突起和凹陷的平均值，用万分之一英寸(或米)来表示。对于锯齿状的法兰表面，典型的粗糙度为125-500微英寸，而对于非锯齿状的法兰表面，粗糙度为125-250微英寸。过于粗糙的法兰，垫片往往不能密封，只能尽量选用更软的垫片，而另一方面，很高的光洁度的法兰面，比如磨光过的表面，也是很难密封的，必须避免，因为密封表面需要充分的“咬痕”以提供足够的摩擦力，防止垫片被吹出或被挤出，或者过度的蠕变。

纹路

纹路是法兰表面粗糙式样的主导方向，比如：多方向的、唱片螺旋状的、锯齿状等 表面光洁度的纹路应尽可能和垫片的中心线相一致，比如圆形法兰，表面纹路应该加工为同心圆或者唱片螺旋线型，这样就可以避免有穿过法兰表面的线，如果有一条穿过密封表面的直线研磨线，就会成为一个直接泄露的路径。

波形度

波形度就是相对于整个平面度的偏差，正常条件下，并不需要考虑波形度的问题，但是有两种情况，需要特别关注，因为过度的波形度也是非常难以处理的问题。

第一种情况是搪玻璃的设备，在这种设备中融化玻璃的自然流动会形成很大的波形度，而且在较高的螺栓扭矩下，搪玻璃的法兰也容易变形。解决的办法是使用更厚的，而且可以高度压缩的垫片。

第二种情况涉及到翘曲的法兰，如果这种翘曲是由于热变形或者内应力造成的，那么对法兰进行再次加工处理就可以了，如果是由于过度螺栓负载或者法兰厚度不足而造成的翘曲，我们一般称为“弓形变形”，解决办法是重新设计具有更大刚度的法兰，有时可以加入加强筋来增强结构，而不用替换法兰，另一个办法是增加更多的螺栓，也可以把少而大的螺栓方案改为多而小的方案，由此增大了螺栓的弹性，使接头更好的结合。

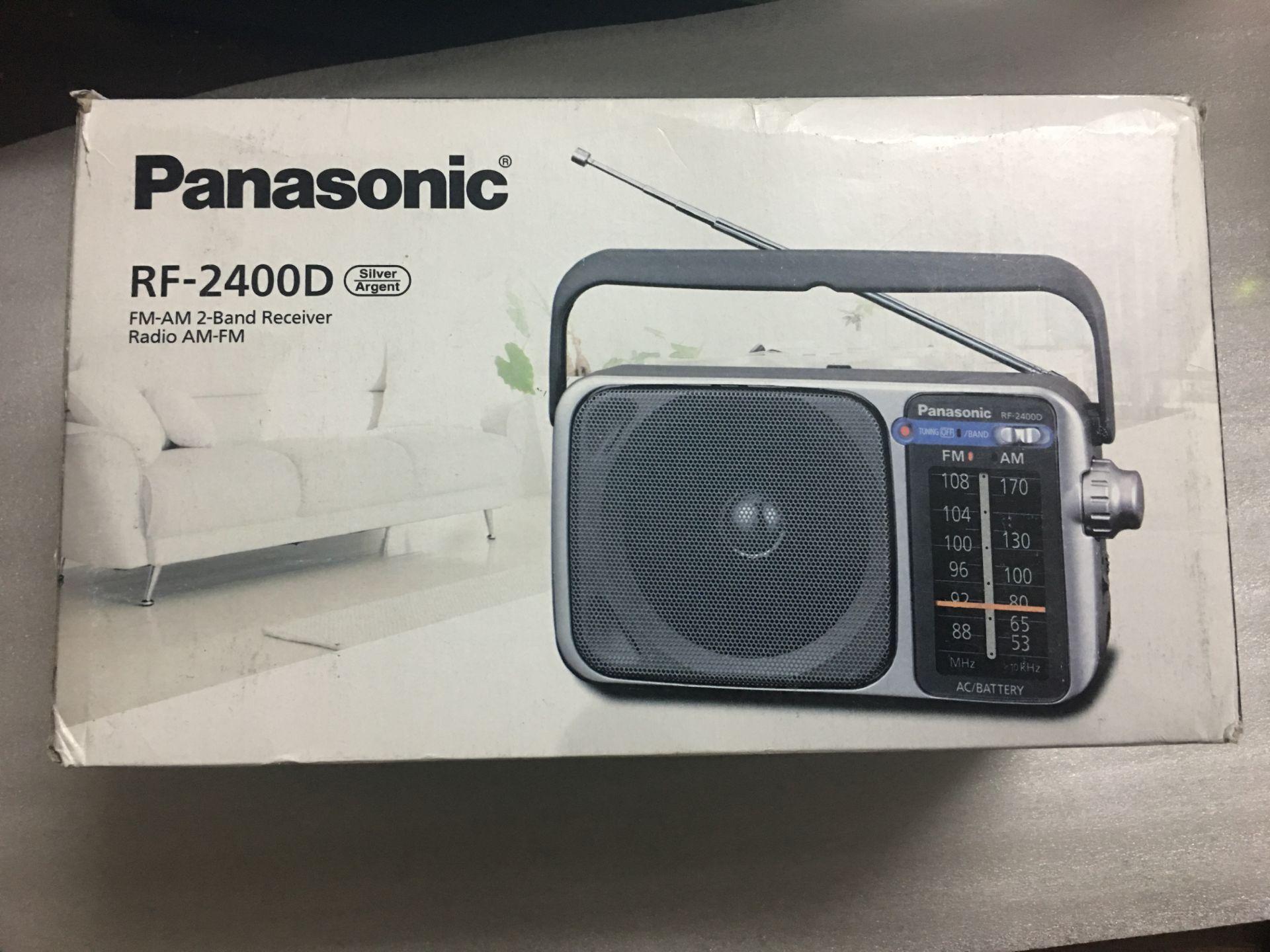

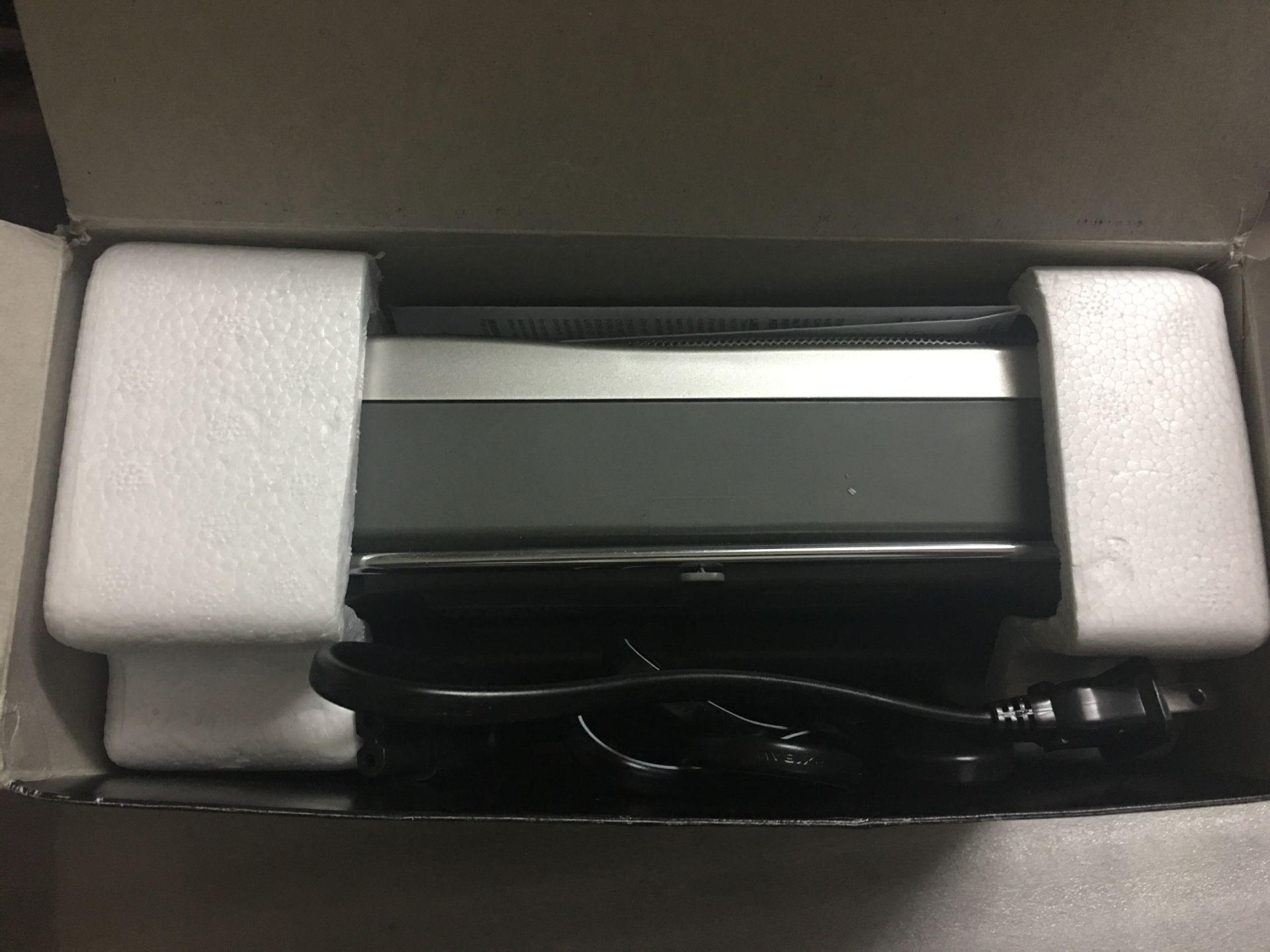

松下 RF-2400D便携式AMFM收音机开箱测试

松下 RF-2400D是一款便携式机械调谐的AM/FM收音机，产地为印度尼西亚。该收音机最大的特点是采用10厘米喇叭和铁氧体天线，提供优良的接收性能和优质的中低声。台这些特点在测试中也得到证实。

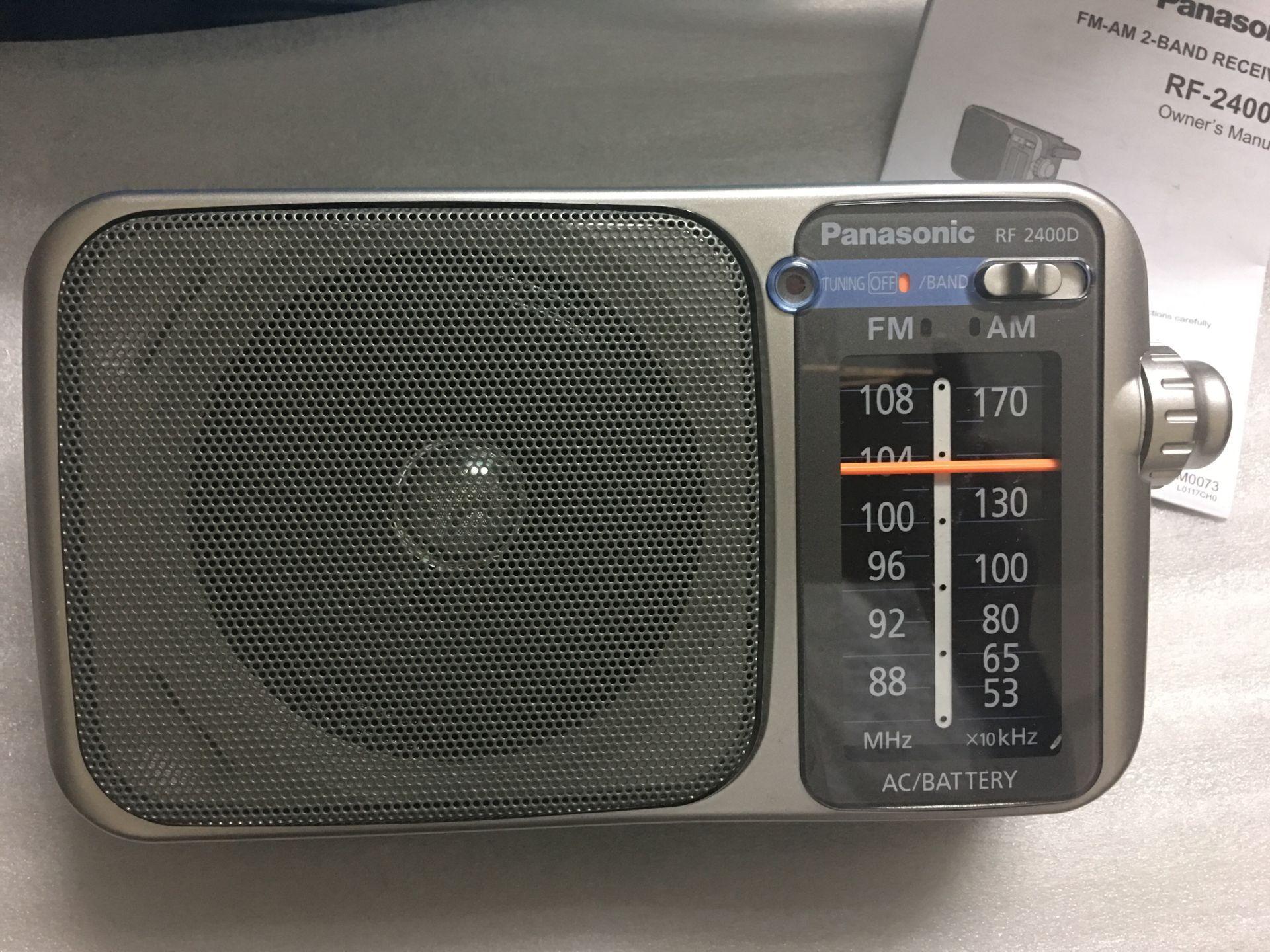

使用印象：接收灵敏高，选择性好。音质佳。前面板带AM/FM切换选择及红色显示标志，侧面有机械调谐大旋钮和音量调节旋钮，使用非常方便。

1. 性能参数

1）AM / FM模拟调谐器 - FM 87 - 108MHz (50kHz 步进)； AM 520 - 1730kHz (9/10kHz步进)。

2） 10厘米喇叭和铁氧体天线提供优良的声音。

3）音频系统输出功率(RMS) — 770 mw (MAX)。

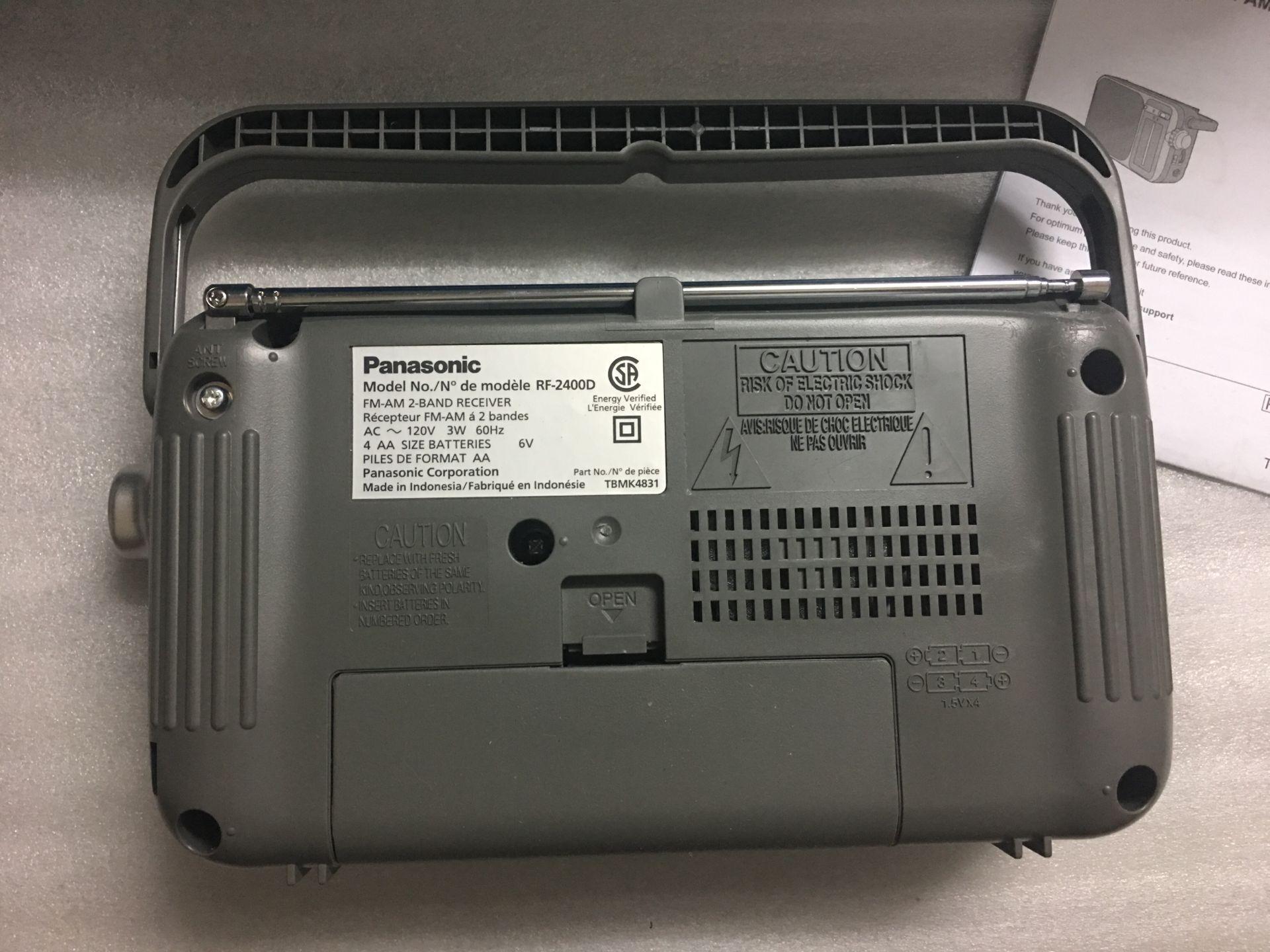

4）供电电池直流： 6 V (R6 / LR6、AA, UM-3) x 4；外接电源AC - 120V，50/60Hz。
