制作一台业余无线电收发器到底有多简单？一个晶体管就能搞定

制作一台业余无线电收发器到底有多简单？

作者：Jenny List

我们经常谈论业余无线电，既涉及这个业余爱好的广度，也涉及进入门槛极低的问题。当然，业余无线电并不一定意味着要用令人眼花缭乱的昂贵设备无休止地在SSB上CQ，Bill Meara N2CQR有一个针对收发器的描述，它很简单，只使用一个晶体管。

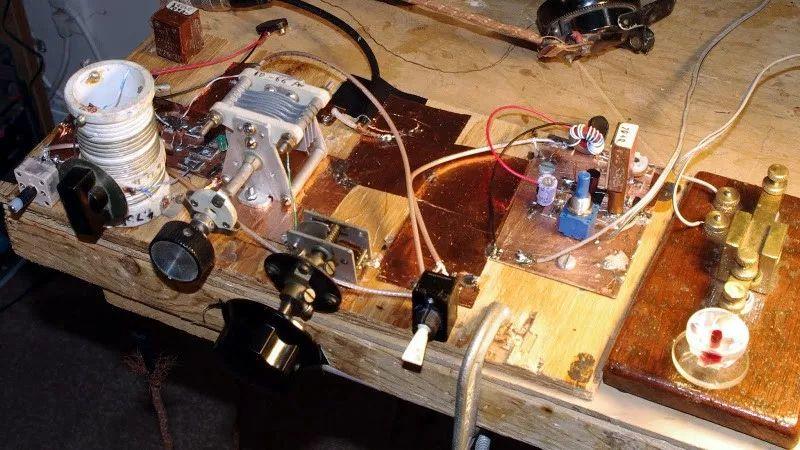

它是40米（7 MHz）的QRP或低功率收发器，其中的发射器是一个简单的晶体振荡器，而接收器是一个同样简单的再生设计。如此简单的原因是增加了三路开关，以在电路的两半之间转移单个晶体管（J310 FET）。 随着QRP电台的发展，与现实世界的联系越来越频繁，这也不算懈怠。

该电路向我们展示了在业余无线电世界中可以走多远的道路，而我们对此喜不自禁。值得一提的是，它并非没有缺陷，因为按键滤波器和另一个晶体管可以使传输的信号质量更高。但这将不再是单晶体管装置，因此会遗漏要点，不是吗。

来自西澳大利亚州珀斯的Mike Massen说：

嗯，令人着迷的英国希思·罗宾逊（Heath Robinson）式结构非常出色，功能强大，做得很好并且很直观，谢谢:-)

想知道是否有人比我有更多的时间和精力，可以将其压缩到SMT板上以将其挂在任何CPU上，以生成4.5KHz FSK用于各种短程信令和数据记录，同时使用廉价的pocsag传呼机监视信道...

肯N说：

但是，是的-我们很高兴能想到简单的无线电设计的优雅。数十年来，我一直致力于再生HF接收器设计。

西澳大利亚州珀斯的Mike Massen说：

到目前为止，我所见过的所有东西都太大了，太凌乱了，我更喜欢并且可以忍受的是较新的CPU / RF组合芯片，但可以容忍的是cpu tsop20-24和顶部相同尺寸的smd RF板，下方的纽扣电池–基础物理学中一些奇怪的数据记录。

我一直在用915 MHz的TTGO ESP32-LoRa板子弄乱–到目前为止，它没有外壳，内置锂电池管理，非常紧凑，测试范围高达750m，它们可以通过wifi或蓝牙与附近的设备连接-例如电话。

当然，还有其他更小的无线电模块可用，甚至包括那些微小的原始433MHz接收器和发射器套件，您都可以以1到2美元的价格获得。或采用QRP设计…

玩得开心！

我将扩大研究范围，似乎我需要回到产品研究的道路上。在我看来，物联网通信中有许多潜在的合理化和增强路径，都汇聚在一些理想的产品路径上，在市场上有足够的参与者，应该有可能实现良好的集成。

FWIW在CPU方面，我知道出现了32位处理的8针CPU，甚至在更小的封装中也提供了各种各样的新机会。确实令人着迷的时代，欧耶！

西蒙·约翰尼（Simon Johnny）说：

不幸的是，现成的东西似乎也适用于许多业余无线电俱乐部。似乎减少了业余额外执照的产生，他们已经建造并继续建造自己的电台，以支持技术人员和老年人，防止他们的退休金来购买高端Icom设备。我想说的是它甚至也开始缠绕到天线中。像DX Commander这样的产品可以在很小的空间上以合理的价格进行出色的装置，许多火腿都忘记了它不仅是与这些人接触和竞争，而且还学习，构建和教授您所知道的东西。

而且，甚至不要让我着手通过wifi或手机发射塔开始使用所谓的“网络收音机”。

肯N说：

建立和完善自己的装备对射频和电子产品的理解很重要，但是“网络广播”是最前沿的，如果我们不投降，业余无线电需要扩展到这些领域这些先进技术对商业世界的控制。面对诸如玛丽亚飓风对波多黎各的破坏之类的通讯紧急情况，关于HF短波的声音将变得无效。

迈克尔·布莱克（Michael Black）说：

但是从定义上讲有些事情！即使有更多的人也有兴趣，月球反射通讯EME并不常见。很多设备和技能。尽管到目前为止，已经有足够大的站点可以使用较小的天线来做更多的工作。

但是我想到中继器，这推动了2M FM的发展。 对于涉案人员来说，这是“新”事物，他们深入其中，构建中继器和不同的控制器，甚至建立网络。对他们来说，在上学时间是最前沿的，但是对于大多数人来说，这只是使使用对讲机变得更加容易。

分组广播也是如此。小组对此进行研究，然后群众购买跨国公司以仅使用该模式。

仅仅建造简单的设备可能并不是最先进的，但是甚至可以使更多的人受益。我从来没有从事无线电或电子专业，但是我对建筑感兴趣，这是我一生的基础。在一个比我小时候拥有更多电子产品的世界中，我们对技术能力抱有幻想，因为有这么多人使用tge互联网和手机，但这并不意味着他们对内部工作了解甚多。

迈克尔·布莱克（Michael Black）说：

除此之外，所有这些老朋友都是以同样的方式来的。他们可能还很年轻，到了火腿就变老了。我认为现在的经历有所不同，而且如果您晚些时候加入业余爱好，甚至会有所不同。

我从12岁起就获得了执照，那在当时相当普遍。从技术上来说，我现在是一名老年人，上个月已60岁。自从我加入库克大学以来已经有很长时间了。

威廉·巴特勒说：

我很同意回到业余无线电后，离开了几十年后，我对缺乏硬件构建和试验感到惊讶。我加入了当地的火腿俱乐部，并选择了一个以老年人为主的俱乐部。成员对硬件几乎一无所知。成员们决定开设硬件构建课程，我认为这是一个好主意。 好吧，这很有趣，因为第一类涉及焊接。几乎每个出席会议的成员以及当晚大约有40-50人参加，因为他们不知道如何焊接。在最后的半小时中，讲解了如何购买一套小型焊接工具。可悲！没有焊接技能的50、60和70岁的火腿。他们依靠购买预制电缆等。很少有人建造天线或焊接连接器。一堂课是关于CW的，它会带来多少乐趣。它仅启发了一个人学习该代码，而大多数人都不知道该代码。我们甚至还有一些人，他们几年前曾使用过cw，但实际上却忘记了摩尔斯电码！这些人谈论的只是通联，竞赛和交换活动。我经常尝试进行无线电设计讨论，但我的尝试通常都保持沉默，直到有人谈论收发器抽奖活动，当地公园的比赛设置…

双重超外差设计 ​瑞士制造RF SHARK短波接收器套件

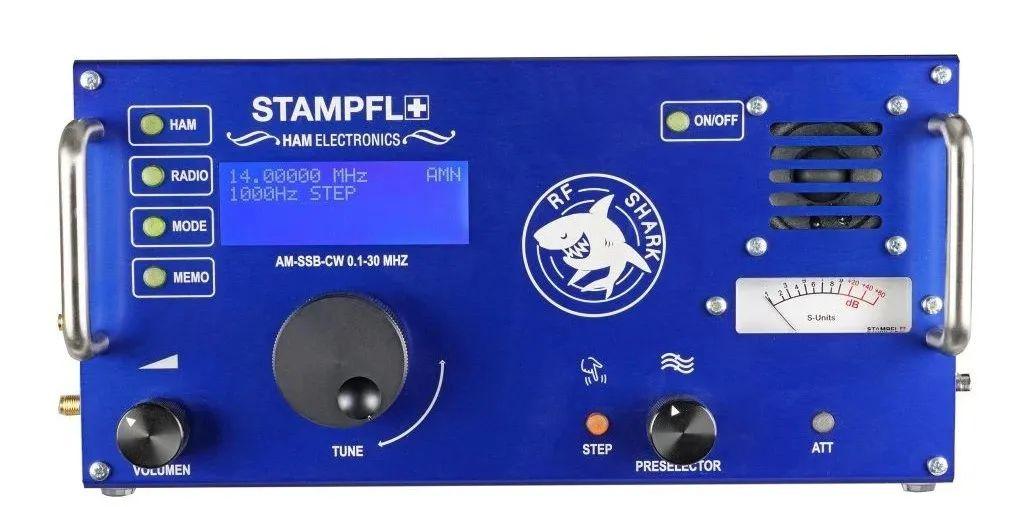

“瑞士制造”一直是高质量的象征，卓越的品质与瑞士设计精神中的简明、精准密不可分。倚靠着阿尔卑斯山脉马特洪峰，以风景壮丽而出名的瑞士在当代美学之中同样占有一席之地。今天，和电台小叔BG5WKP走近这款瑞士制造的RF SHARK 短波DIY 接收机套件。

接收器按照双重超外差原理工作，设计用于40 kHz至30 MHz的频率 范围。它的特点是带有几个石英稳定振荡器 的精密电路和DDS频率处理 。此外，它还具有可调的预选器，位于第二个IF中频位置的高质量陶瓷滤波器 以及用于SSB和CW接收的检波器 。对于AM，可用6 kHz和9 kHz 带宽。恒温晶体TCXO确保Lokalsozillators的高频稳定性。

得益于非常详尽，插图丰富的构造手册，对于不了解HF技术的初学者也可以成功DIY此套件。

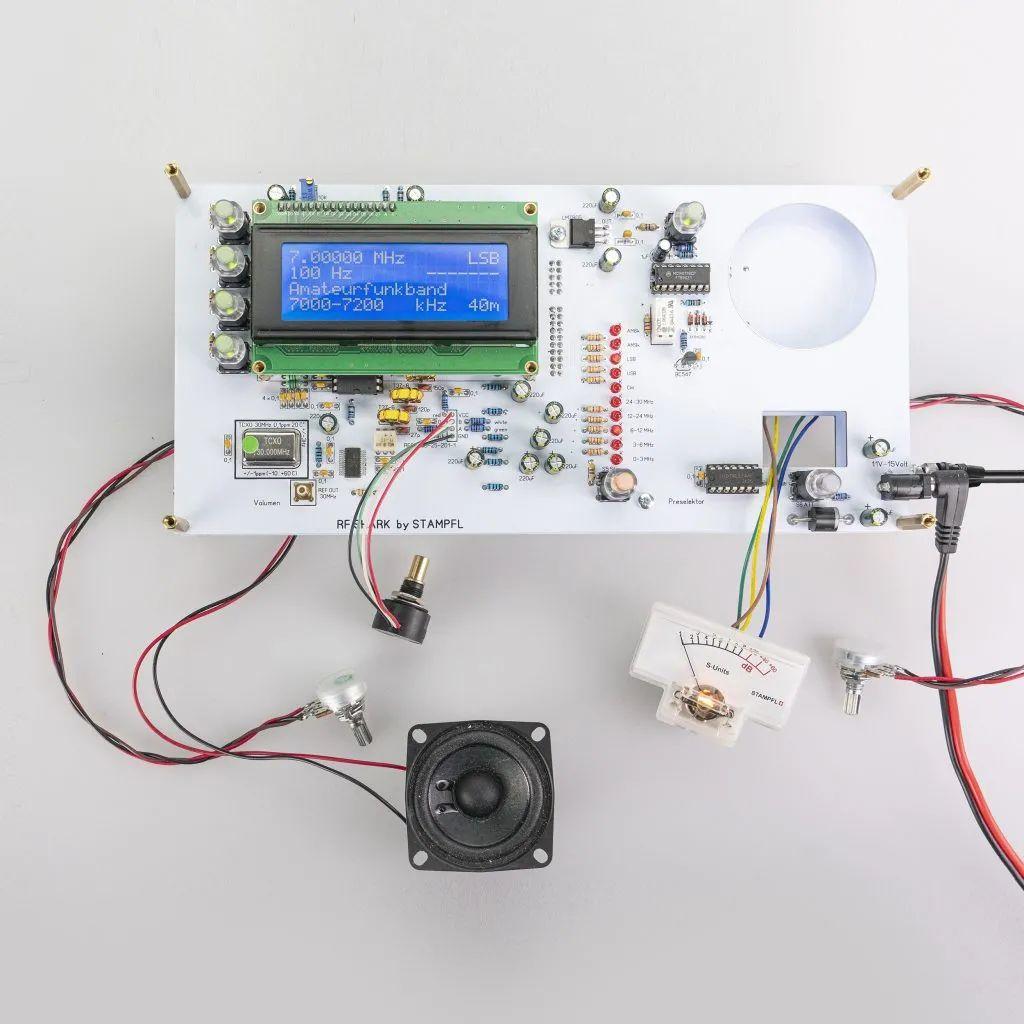

调整工作仅限于LCD对比度调整和S表的水平。所需的是万用表，烙铁，钳子和螺丝起子，以及稳定的手和耐心。套件中唯一的SMD组件已经预先组装。

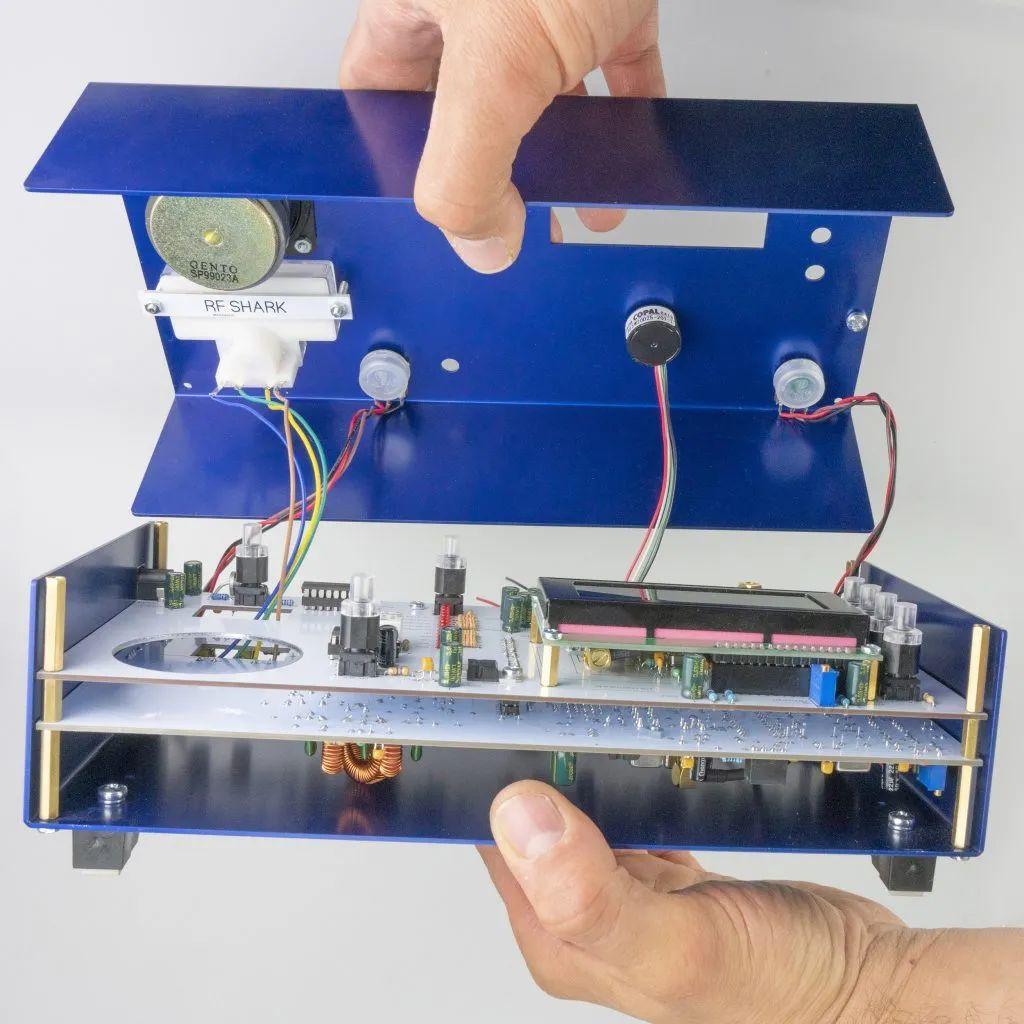

该套件包含所有必需的板，组件和组件，以及机加工和印刷的外壳。

技术参数：

小叔来啦：

超外差原理最早是由E.H.阿姆斯特朗于1918年提出的。这种方法是为了适应远程通信对高频率、弱信号接收的需要，在外差原理的基础上发展而来的。

超外差接收机中有一个振荡器叫本机振荡器。它产生的高频电磁波与所接收的高频信号混合而产生一个差频，这个差频就是中频。如要接收的信号是900KHZ.本振频率是1365KHZ.两频率混合后就可以产生一个465KHZ或者2265KHZ的差频。接收机中用LC电路选择465KHZ作为中频信号。超外差（superheterodyne）原是超声外差（supersonic heterodyne）的缩写，并非指本振源频率比信号频率高。
