GBT91241 2019钢制管法兰PN系列：如何准确的标志与标记法兰

8 标志与标记

8.1 标志

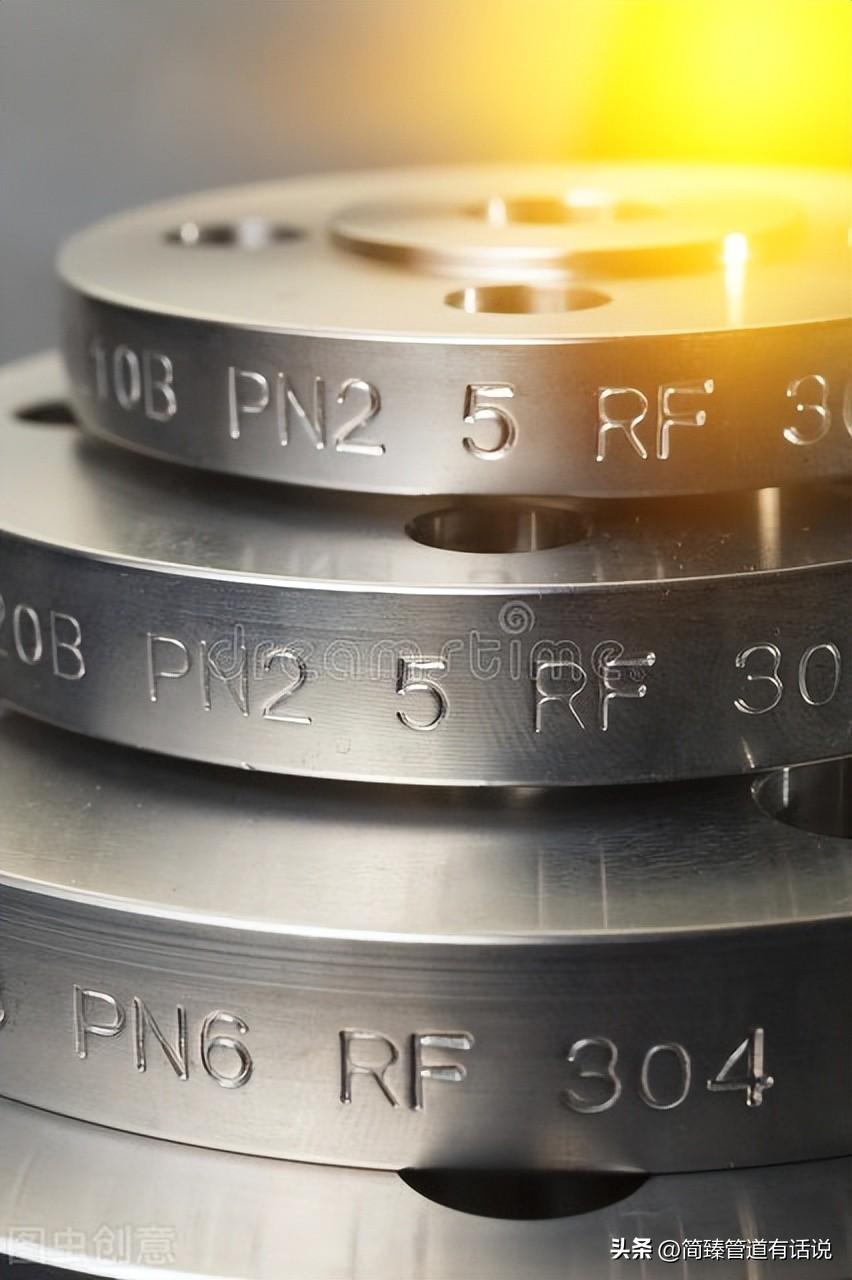

8.1.1 除了整体式法兰外,每个法兰(包括法兰盖)应采用钢印、激光等永久性标志的方法,在法兰的外圆柱表面标出清晰、可见的标志。

8.1.2 法兰标志内容如下:

a) 制造商名称或商标;

b) 本部分编号(可不包括年代号),例如:GB/T9124.1;

c) 法兰的类型代号;

d) 公称尺寸,例如 DN200;

e) 公称压力,例如 PN40;

f) 材料牌号或代号;

g) 合同要求的其他标志内容。

8.2 标记

8.2.1 钢制管法兰应按下列规定进行标记:

公称尺寸-公称压力 法兰型式代号 密封面型式代号 配管系列 管表号(可省略) 材料代号 标准号

8.2.2标记示例

公称尺寸DN400、公称压力 PN25、突面(RF)对焊钢制管法兰(WN)、配用米制管(系列Ⅱ)、材料为 Q235A,其标记为:

DN400-PN25 WNRF Ⅱ Q235AGB/T9124.1

不管是在标准中，还是在行业内部，关于法兰的标记都是有一定之规的，这个我们日常使用产品的生产日期保质期是一个道理，普遍遵循行业内部的一个标准，或者说是一个约定俗成的规则，拿到法兰之后，行业人一看就明白是什么意思，外行人在行业人的指导下，说两句也能知道什么意思，这就是普遍的标记规则。

行业人说行业事儿，这不单单是在法兰这块，整个管道工程，或者说石油化工能源等领域，入行的前提下就是遵循行业标准。这样学习起来沟通起来才会更好更便捷，后面我们会出更多标准化的内容或者小知识，敬请期待吧！
