电路图符号字母，还有多少是你的陌生人？

电工识图，维修作业，电气元件的字母不可不知，老铁们，过来看看你到底知道多少！

AAT 电源自动投入装置

AC 交流电

DC 直流电

FU 熔断器

G 发电机

M 电动机

HG 绿灯

HR 红灯

HW 白灯

HP 光字牌

K 继电器

KA(NZ) 电流继电器(负序零序)

KD 差动继电器

KF 闪光继电器

KH 热继电器

KA 中间继电器

KOF 出口中间继电器

KS 信号继电器

KT 时间继电器

KV(NZ) 电压继电器(负序零序)

KP 极化继电器

KR 干簧继电器

KI 阻抗继电器

KW(NZ) 功率方向继电器(负序零序)

KV电压继电器

L 线路

QF 断路器

QS 隔离开关

T 变压器

TA 电流互感器

TV 电压互感器

W 直流母线

YC 合闸线圈

YT 跳闸线圈

PQS 有功无功视在功率

EUI 电动势电压电流

SE 实验按钮

SR 复归按钮

f 频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT——延时 有或无继电器

SB——按钮开关

Q——电路的开关器件

FU——熔断器

SA 转换开关

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线电缆母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预报音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关辅助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动执行器 YPAYA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE

感应线圈电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池热电传感器 B

压力变换器 BP

温度变换器 BT

速度变换器 BV

时间测量传感器 BT1BK

液位测量传感器 BL

温度测量传感器 BHBM

零基础看懂，什么是全光谱灯光

我们之所以能看到这个世界的缤纷色彩，是太阳光的功劳，太阳光是一种复色光，在不同颜色物体上进行了单色光的反射，呈现出了我们所看到的色彩。

（通过三棱镜对太阳光进行色散）

太阳光中复杂的混合光，通过不同波长排列，就是太阳光的光谱，其中包含紫外光、可见光、红外光的光谱曲线，太阳光的光谱可以称作全光谱。

（太阳光全光谱）

人造光源不断趋近的目标只有一个，就是太阳光，因为太阳光的光谱能够显示出人眼能看到的所有颜色，在视觉领域，人造光源需要在波长为400-800之间的可见光范围，使光谱不断趋近太阳光，才算是显色最为优质的光源，全光谱灯光也是以可见光领域来定义的。

显色指数是通过既定的15种颜色R1-R15，来测量灯光对于这15种颜色的还原能力，还原能力越强则数值越接近100，理论上太阳光的显色指数就是100。

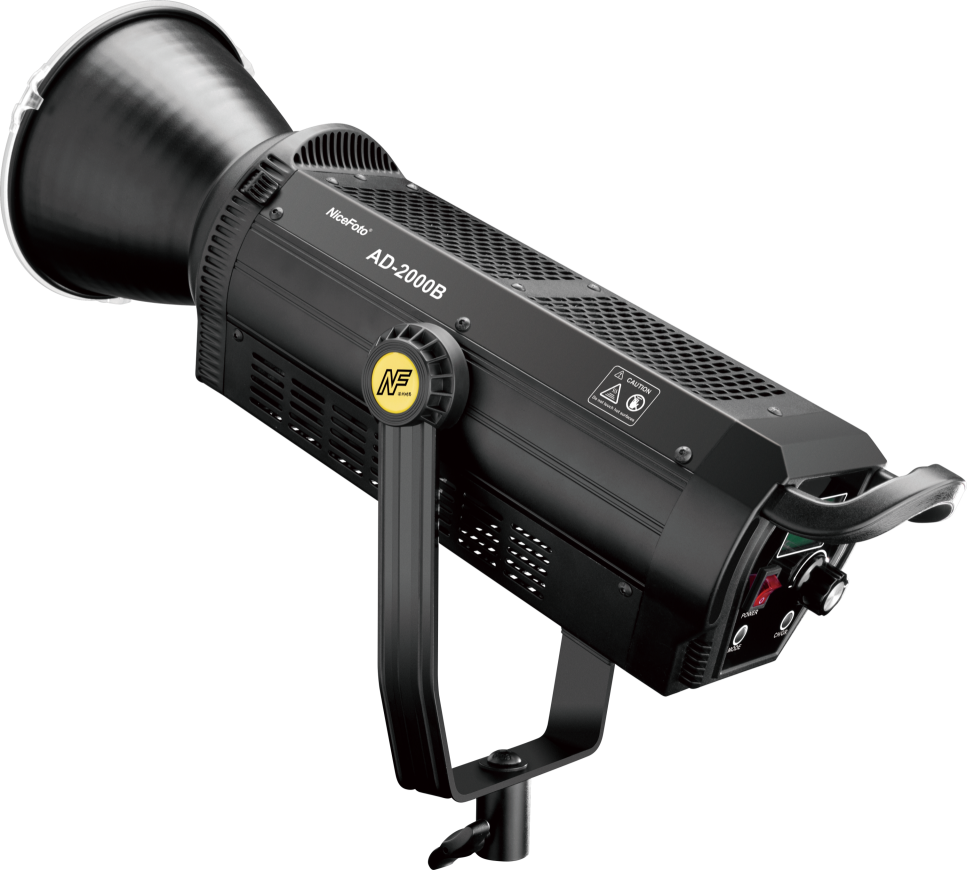

（NiceFoto全光谱影视灯AD-2000B）

LED灯的显色指数，要看它光谱与同色温的标准光源(5000K及以上为理论太阳光，5000K以下为黑体光)光谱相似程度，完全相似则显色指数100，相似程度越差则显色指数越低。通过科学正规的光谱仪测光，可以简单明了地通过显色指数来判断灯光的显色能力。

（耐思AD-2000B科学测光现场）

（放大查看测光仪指数）

（测光仪精准显示了AD-2000B的色温、照度、显色性和特殊显指R9）

现在市面上的人造灯光，标明显色指数≥90的很多，在专业影视灯光这个对显指要求极高的领域，更是绝大多数品牌都能做到显色指数≥90，部分优质灯光能做到≥95的显指，这是LED技术发展的成果。

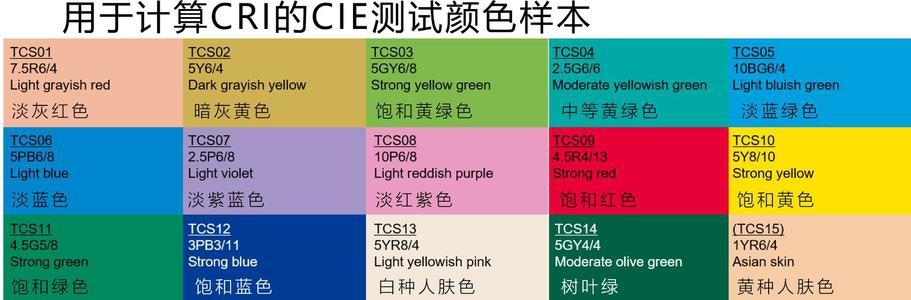

*但需格外注意的是，市面上灯光所标明的显色指数，多为CRI或Ra，这属于一般显色指数，取的仅是R1-R8显色指数的平均值，对这8种颜色的高还原能力，确实能够满足普通的颜色还原需求，但对比R1-R15的色块就会发现，R1-R8这8种颜色，只具有中等饱和度和明度，R9-R15中才包含了红、黄、蓝、绿的高饱和色，以及白种人和亚洲人的肤色。

（对AD-2000B进行R1-R15全色样显色测试）

（测光仪表明，AD-2000B一般显指R1-R8均在95以上，特殊显指R9-R15都达到了≥90的高水准）

因此，在色彩鲜明、又对颜色准确还原要求极高的场合，比如拍摄电影电视广告、电视台演播室、图片摄影和一些特殊照明场景如博物馆、画廊、奢侈品、红木家具、印刷印染厂、染发店等等，不仅对一般显色指数Ra要求很高，要达到95或96以上，同时对R9-R15的饱和色和肤色也有更高的还原要求，均需要达到90以上，这样才能确保光源对人物肤色和物体本色具有高度的还原性，不至于偏色。

（AD-2000B布光拍摄鲜艳的郁金香）

（AD-2000B拍摄人像，准确还原人体肤色）

显色指数还有一个概念——Re，区别于市面上常标的Ra，Re表示R1-R15这15种色彩的还原能力指数平均值，能更全面地代表灯光的显色性，但市面上极少有，也极少有灯光品牌能够跳出传统Ra的要求，将R9-R15的特殊显指提升到90以上。

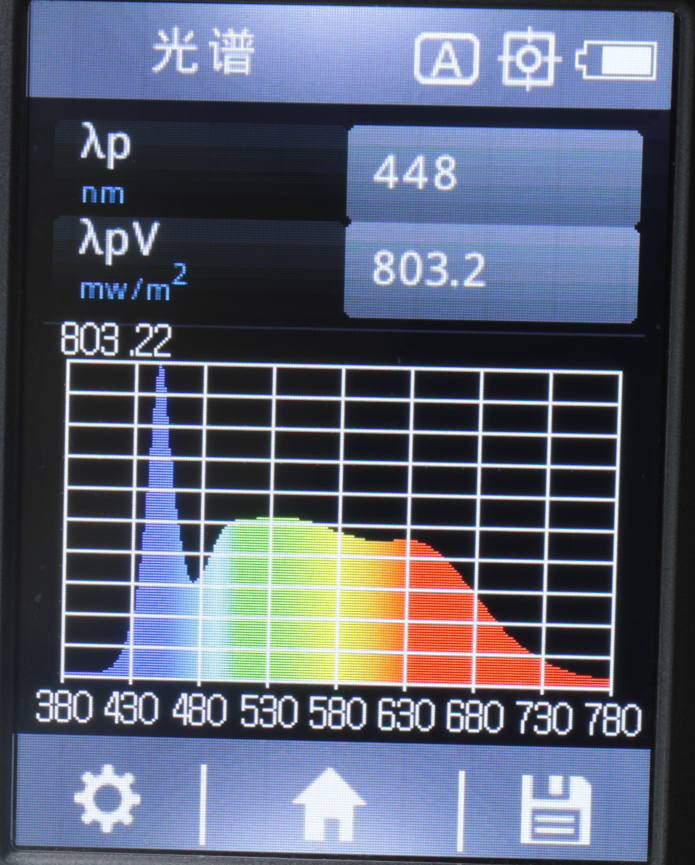

（AD-2000B标准实测光谱，可见光区域光谱齐全不缺失）

综合而言，全光谱灯光，就是在可见光的光谱上，无限近似太阳光，光谱连续性好，缺失率低。对R1-R8的一般显色指数达到95以上，同时R9-R15（特别是R9饱和红和R12饱和蓝）能达到90以上，才能真正实现媲美太阳光的色彩还原能力，足以应对任何的色彩需求和照明场景。

（AD-2000B标准实测显色保真度和饱和度）

最后还有一个小延伸，光色评价体系TM-30-15里边还有两个重要参数。Rf和Rg，其中Rf是保真度（与显色指数相同，值都小于或等于100，值越高色彩还原能力越高），Rg是饱和度，也就是颜色的鲜艳程度，一般在80-160之间的值。

最最后，就是敲重点啦！
