一、开头引言
在电子设备维修与检测领域，限流电阻是一个看似简单却极易被忽视的关键元件。它的核心作用是限制电路中的电流，防止过大的电流损坏后级敏感元件，同时在电源模块、驱动电路和保护回路中承担着“第一道防线”的角色-。在工业变频器的预充电回路、汽车ECU的电源输入保护电路、家电开关电源的启动电路中，限流电阻无处不在，但它也是最容易因过流冲击而烧毁的元件之一。
掌握如何识别限流电阻、如何判断限流电阻好坏，是电子维修人员、企业质检从业者和电子爱好者绕不开的基本功。不同行业场景下，限流电阻的封装形式、功率等级、检测方法差异巨大——工业变频器中的大功率铝壳电阻与家电电源板上的贴片电阻，检测逻辑和判断标准截然不同。本文结合工业变频器维修、汽车ECU检修、家电开关电源故障排查三大真实应用场景，从基础识别到专业检测，分层次详解限流电阻的检测方法，帮助不同基础的从业者快速掌握限流电阻好坏判断技巧，精准定位设备故障。
二、前置准备
（一）工业/汽车/家电限流电阻检测核心工具介绍
检测限流电阻，工具选择直接影响检测效率和准确性。根据不同使用场景和预算，工具可分为基础款和专业款两个层级：
基础款（新手必备） ：数字万用表是检测限流电阻最核心的工具，建议选择具备电阻档（Ω）、通断档（蜂鸣器）、二极管档的万用表。百元左右的优利德、胜利等品牌完全满足日常维修需求。操作时需注意：万用表电阻档的量程应从待测电阻标称值的大约倍数开始逐步下调，避免在测量小阻值电阻时因量程过大导致读数偏差。带灯放大镜（用于观察电阻色环和烧焦痕迹）和防静电镊子（用于夹取贴片电阻）也是新手不可或缺的辅助工具。
专业款（批量/高精度检测） ：对于工业流水线质检、汽车零部件检测等场景，需要更高精度的检测设备。LCR数字电桥可精确测量电阻值、电感量及电容量，精度可达0.05%以上，适合对限流电阻进行全参数测试。直流电子负载可模拟不同负载工况，在线测试限流电阻在真实工作状态下的性能表现-。红外热成像仪则可用于在线检测限流电阻在工作时的发热情况，快速定位异常发热点。在汽车维修场景中，汽车专用诊断仪可通过读取ECU故障码和数据流，间接判断限流电阻相关电路的工作状态-。
（二）工业/汽车/家电限流电阻检测安全注意事项
检测限流电阻，安全永远是第一位的。以下几点需重中之重注意：
断电检测是铁律：无论在任何场景下，检测限流电阻前必须切断设备电源，并等待电容放电完毕。开关电源中的大电容在断电后仍可能存有数百伏高压，直接测量可能损坏万用表甚至危及人身安全。
工业高压场景需额外防护：工业变频器、伺服驱动器的主回路直流母线电压通常高达500V以上，检测前必须使用放电棒对电容充分放电，并佩戴绝缘手套。对于高压试验设备中的限流电阻，当试品击穿或闪络时，限流电阻起到限制电流的作用，防止损坏试验设备-，但检测人员必须了解其安装位置和连接方式后再进行操作。
汽车场景注意断电防短路：汽车ECU及相关电路检测前，需断开蓄电池负极，防止在操作过程中误触导致短路。汽车CAN总线等相关限流电阻设计时需考虑短路到电源的情况，检测时尤其需要注意-。
仪器使用规范：使用万用表前，确认表笔绝缘层完好，档位选择正确（测电阻前确保不在电压档）。测量在路电阻时，需确认电路中没有并联的其他低阻路径，否则会导致测量值严重偏低。
待测元件清理：对于表面有氧化、污渍或涂层的电阻，需用橡皮擦或酒精棉轻轻清理引脚，确保表笔接触良好，避免因接触不良导致的误判。

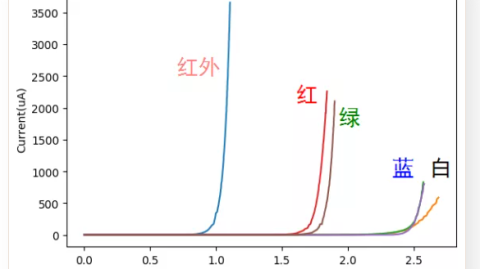

（三）限流电阻基础认知（适配工业/汽车/家电精准检测）
限流电阻在电路图中的标识通常为“R”加数字编号（如R501）。从外观识别角度，最常见的识别方法是色环法：四色环电阻的前三环分别代表第一位数字、第二位数字和倍率，第四环代表误差；五色环电阻则前四环代表数字和倍率，第五环为误差-。找色环的起始端：最常用的表示电阻误差的颜色是金、银、棕，尤其是金环和银环，一般极少用作色环电阻的第一环，因此在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环-。色环电感的区分：色环电感主体一般是绿色的，两头到腰部粗细差别不大呈直筒形；而色环电阻颜色较多，常见黄色或米黄色，两头较大腰部较细-。
限流电阻在电路中的关键参数包括：阻值（决定限流大小）、功率（决定能承受的最大功耗，单位为瓦特W，常见1/8W、1/4W、1/2W、1W、2W甚至更高）、精度（常见±1%、±5%、±10%，检测时需在标称阻值的允许误差范围内判定合格）-。在工业场景中，大功率限流电阻通常采用铝壳封装，具有良好的散热性能，常用于变频器制动和预充电回路-。在家电场景中，限流电阻以贴片电阻和色环电阻为主，常见于开关电源启动电路-。在汽车场景中，限流电阻通常集成在ECU内部或分布于传感器信号调理电路中，用于信号线保护-。
三、核心检测方法
（一）限流电阻外观检查法（工业/汽车/家电场景快速初筛）
在动用任何检测仪器之前，外观检查是最快速、最直观的初筛方法，尤其适合现场快速判断。
操作步骤：
断电并将设备从电路中隔离；
使用放大镜或手机微距镜头仔细观察限流电阻本体；
检查以下关键特征：
烧焦痕迹：电阻表面是否有发黑、烧焦、龟裂迹象。若限流电阻已变色或表面出现裂纹，则极可能已损坏。在家电雷击故障中，限流电阻往往直接烧焦开路-。
引脚状态：引脚是否有断裂、虚焊、氧化。在汽车高温工况下，电阻引脚焊点可能因长期振动和热循环而开裂。
色环/标识：色环是否可读，标识是否清晰。若色环因过热而变色，说明电阻曾经历高温过载。
行业场景化判断标准：
工业变频器场景：大功率铝壳电阻若外壳有鼓包、开裂或明显变色，说明曾经历严重过载。铝壳电阻在变频器制动过程中承担大量能量消耗，是最常见的损坏元件之一-。
汽车ECU场景：拆开ECU外壳后，仔细观察电源输入端的限流电阻。若电阻表面有细微裂纹但无变色，可能是长期热应力累积导致的开路故障。在汽车电脑维修中，测量限流电阻和电源对地电阻是排查ECU工作电源异常的关键步骤-。
家电开关电源场景：开机瞬间烧保险管或大功率限流电阻，说明开关电源初级电路有元件被击穿，电流剧增导致限流电阻烧断-。此时更换电阻后仍会再烧，需进一步排查后级短路。
注意事项：外观完好不代表电阻一定正常。变值型故障（阻值漂移）往往外观无异常，需配合仪器进一步检测。
（二）万用表检测限流电阻方法（工业/汽车/家电新手重点掌握）
万用表检测是限流电阻好坏判断的核心方法，也是新手必须熟练掌握的技能。根据检测场景，分为离线检测（拆下电阻单独测）和在路检测（在电路板上直接测）两种方式。
离线检测（推荐新手优先采用）
操作步骤：
安全断电并放电：关闭设备电源，用放电棒或短接线对大电容放电；
拆焊电阻：用电烙铁将待测电阻一端或两端从电路板上焊下。若只需确认好坏，可仅焊下一端，使其脱离电路连接；
清洁引脚：用橡皮擦或酒精擦拭引脚，去除氧化层；
选择万用表档位：根据电阻标称阻值选择量程。对于100Ω以下电阻可选RX1档（或数字万用表的200Ω档），100Ω-1KΩ可选RX10档，1KΩ-10KΩ可选RX100档，10KΩ-100KΩ可选RX1K档，100KΩ以上可选RX10K档-。数字万用表直接选择比标称值稍大的量程即可；
测量并记录：将红黑表笔分别接触电阻两端，读取显示数值；
与标称值比对：计算实测值与标称值的偏差。一般允许±1%~±10%的误差范围（取决于电阻精度等级），若偏差超过此范围，则电阻已变值失效-。
在路检测（适合快速排查，需谨慎）
适用场景：电阻在电路中无并联低阻路径时，可直接在路测量。在工业批量检测和维修快速排查中，在路检测可大幅提升效率。
操作要点：
断电状态下，用万用表电阻档直接测量电路板上的电阻两端；
若测量值大于标称值，则电阻很可能已开路或阻值变大——此时可直接判定损坏；
若测量值明显小于标称值，则需考虑电路中是否有其他元件与待测电阻并联形成低阻路径，此时应拆下一端重新测量确认。
工业/汽车/家电场景实用技巧：
家电开关电源场景：测限流电阻R501两端，若实测值远大于标称值（如0.33Ω测出12Ω甚至35Ω），说明电阻已严重变值，需立即更换。曾有维修案例中，限流电阻在冷却后阻值上升为35Ω，导致电路工作异常-。
工业变频器场景：测变频器主回路预充电电阻时，若阻值明显偏大，会导致直流母线充电不足，变频器报欠压故障。断电后测量电阻，若阻值大于标称值20%以上，建议直接更换。
汽车ECU场景：在检测ECU工作电源时，测量限流电阻和电源对地电阻是标准流程-。若限流电阻阻值异常，需进一步排查后级是否存在短路。
判断标准：限流电阻正常时，实测阻值应在标称值的允许误差范围内。若表针不动（阻值无穷大）表示电阻已开路；若指示不稳定或实测值与标示值相差很大，则电阻已损坏-。
（三）工业/汽车/家电专业仪器检测方法（进阶精准检测）
对于批量检测、高精度校验和专业失效分析场景，需借助专业仪器进行更全面的检测。
LCR数字电桥检测法
适用场景：工业流水线来料检验、汽车零部件质检、精密电阻失效分析。
操作步骤：
将待测限流电阻接入LCR测试夹具；
选择电阻测量模式（R模式），设置测试频率（通常为1kHz）；
读取实测阻值，精度可达0.05%以上；
可选测温度系数：在不同温度下测量阻值变化，评估电阻的热稳定性。
行业核心判断指标：符合IEC 60115、GB/T 5729等国际/国家标准-，阻值精度需满足标称精度等级要求。
直流电子负载在线检测法
适用场景：开关电源维修、工业电源模块测试。
操作步骤：
搭建测试环境：连接电源供应器提供输入电压（如12V DC）-；
将电子负载与待测电路串联或并联接入；
逐步增加负载电流，观察限流电阻两端电压变化，计算其实际阻值；
同时监测电阻表面温度，判断是否存在异常发热。
行业技巧：在家电开关电源维修中，可通过监测限流电阻两端压降间接判断后级是否存在短路。例如，测行扫描供电限流电阻两端电压低于正常值2V，可说明行负载无短路现象-。
红外热成像在线检测法
适用场景：工业设备现场巡检、汽车电气系统热故障排查。
操作步骤：
设备通电正常运行；
使用红外热成像仪对准电路板区域；
观察热图像，限流电阻正常工作时会有一定温升，但若热成像显示电阻温度明显高于周围元件（如高出30℃以上），则可能存在问题；
结合万用表测量进一步确认。
行业实用技巧：在工业变频器巡检中，定期用热成像仪扫描制动电阻和预充电电阻的温度分布，可提前发现老化征兆，避免突发停机。
四、补充模块
（一）工业/汽车/家电不同类型限流电阻检测重点
限流电阻在不同行业应用中的类型和检测重点存在显著差异：
工业场景——大功率铝壳电阻 / 绕线电阻
核心检测重点：功率耐受性、阻值稳定性、散热性能。
检测方法：铝壳电阻在变频器中用于直流母线预充电和制动能耗-，检测时需重点关注其在大电流工况下的阻值稳定性。可使用LCR电桥测量阻值，同时检查外壳有无鼓包变形。在高压试验设备中，限流电阻用于限制试品击穿时的短路电流-，检测时需验证其耐压等级是否
常见类型：RXLG型铝壳电阻、RX20被漆线绕电阻、不锈钢电阻等-。
汽车场景——贴片限流电阻 / ECU内部精密电阻
核心检测重点：信号通路完整性、抗振性能、温度稳定性。
检测方法：汽车ECU内的限流电阻通常为贴片封装（如1206规格，5.6KΩ ±5% 1/4W）-，检测时需使用防静电镊子和精密万用表。测量前确认ECU已完全断电，测量电源输入端的限流电阻和对地电阻是否正常-。对于CAN总线等通信电路的终端电阻，需关注其阻值精度对通信质量的影响，偏差过大会导致信号反射和通信故障-。
常见类型：汽车级贴片电阻、采样电阻、PTC热敏限流元件。
家电场景——色环电阻 / 贴片电阻
核心检测重点：阻值准确性、过流冲击后的损坏模式。
检测方法：家电开关电源中的限流电阻阻值通常较小（如0.33Ω、2.7Ω、22Ω等），属于小阻值大功率电阻。检测时需使用低阻档位，注意表笔接触电阻的影响（表笔本身也有约0.1-0.5Ω的接触电阻，测量小阻值时需先短路表笔归零）。在电磁炉、彩电等家电中，限流电阻烧毁往往是后级短路的直接证据，更换前必须排查后级-。
常见类型：水泥电阻、贴片电阻、色环电阻。
（二）工业/汽车/家电限流电阻检测常见误区（避坑指南）
误区一：在路测量值偏小就判定电阻短路损坏。事实上，电路中可能有其他元件与待测电阻并联形成低阻路径，导致在路测量值远小于标称值。正确做法是拆下一端重新测量确认。
误区二：忽略表笔接触电阻的影响。测量小阻值电阻（几欧姆以下）时，表笔本身的接触电阻（约0.1-0.5Ω）会显著影响测量结果。正确做法：先将红黑表笔短接，读取表笔自身阻值，再从测量值中减去该数值。
误区三：外观完好就认为电阻正常。变值型故障（阻值漂移）往往外观无异常。在工业湿热环境下，电阻可能因受潮导致阻值缓慢变化，仅凭外观检查无法发现。
误区四：检测前未充分放电。在开关电源和变频器中，大电容存储的高压电可能在测量时损坏万用表。断电后至少等待1-2分钟，或使用放电棒主动放电后再测量。
误区五：限流电阻坏只换电阻不排查后级。这是最致命的误区。限流电阻本身是因过流而损坏的“牺牲品”，直接更换而不排查后级短路，新电阻上电瞬间可能再次烧毁，甚至扩大故障范围。正确做法：更换电阻前，用万用表电阻档测量后级电路对地是否有短路。
（三）工业/汽车/家电限流电阻失效典型案例（实操参考）
案例一：工业变频器预充电电阻开路导致“上电无反应”
故障现象：某工厂一台1.5kW德力西变频器上电后面板无显示，整机无反应。
检测过程：打开变频器外壳，检查主回路。用万用表测量直流母线预充电限流电阻，发现该电阻（1.5Ω 2W）已呈断路状态。维修者手头暂无同规格功率电阻可更换-。
行业解决方案：确认预充电电阻损坏后，检查整流模块和IGBT模块是否正常（测量各引脚间阻值，确认无短路）。若后级无异常，更换同规格限流电阻即可恢复。建议在更换前用万用表确认滤波电容无漏电或短路。
案例二：汽车ECU限流电阻损坏导致“发动机无法启动”
故障现象：一辆汽车在行车过程中保险继电器盒起火烧毁，线路修复后发动机仍无法启动。经检查，电源搭铁均正常，但电脑无法输出5V和9V稳定电压-。
检测过程：拆下ECU电脑板，检查工作电源是否正常。测量电源输入端的限流电阻和电源对地电阻，发现限流电阻阻值异常偏大-。进一步排查发现该电阻已因过流冲击而变值。
行业解决方案：更换损坏的限流电阻，并检查后级电源管理芯片是否有短路。确认后级正常后装机测试，发动机启动恢复正常。
案例三：家电彩电限流电阻变质引发“开机黑屏”
故障现象：一台长虹TC2518KB彩电，开机约2小时后图像才出现，关机瞬间屏幕中央有光闪。用户反映故障逐渐加重-。
检测过程：关机后用万用表R×1档在路检测限流电阻R448，测得12Ω，而图纸标称值为0.33Ω。为防检测有误，将R448焊下检测，阻值仍为12Ω；待电阻冷却后，阻值竟上升为35Ω。
行业解决方案：该限流电阻因长期过载导致内部材料发生不可逆变化，阻值严重漂移。更换一只0.33Ω同规格限流电阻后，彩电恢复正常工作-。此案例说明：对于阻值极小的限流电阻，测量时必须使用低阻档位，且需注意电阻热效应导致的阻值变化。
五、结尾
（一）限流电阻检测核心（工业/汽车/家电高效排查策略）
限流电阻的检测可归纳为“一看二测三判断”的三级策略：
第一级——外观检查（适用于所有场景的快速初筛）
观察电阻表面有无烧焦、开裂、变色
检查引脚有无断裂、虚焊
外观异常→直接判定损坏
第二级——万用表检测（核心方法，新手重点掌握）
离线检测：拆下一端→选择合适档位→测量阻值→与标称值比对
在路检测（仅限无并联路径时）：直接测量→阻值偏大则判定损坏→阻值偏小需拆下复测
判断标准：阻值在允许误差范围内（±1%~±10%）为正常；阻值无穷大为开路；阻值偏差超出范围为变值损坏
第三级——专业仪器检测（工业批量、高精度场景）
LCR电桥：高精度测量阻值、温度系数
电子负载：在线模拟工况测试
热成像仪：在线检测异常发热点
测量限流电阻好坏的核心步骤可归纳为：断电→放电→拆焊/在路判断→选档测量→结果比对→确认后级无短路后更换。在不同行业中，需根据电阻类型和电路特点灵活调整检测策略。
（二）限流电阻检测价值延伸（工业/汽车/家电维护与采购建议）
日常维护建议：
工业设备：定期（建议每半年）用红外热成像仪巡检变频器、伺服驱动器中的限流电阻（尤其是制动电阻），记录温度分布变化趋势。若某电阻温度持续升高，说明其性能正在劣化，应提前安排更换。
汽车ECU：汽车电子控制单元内部限流电阻受温度、振动影响较大。维修时建议使用原厂规格或汽车级认证的替换件，确保抗振性能和温度稳定性符合车规要求-。
家电设备：开关电源中的限流电阻在雷雨季节后故障率明显上升。维修时除了更换电阻，应同时检查电源管理芯片和后级负载，防止二次损坏。
采购与校准建议：
采购限流电阻时，务必确认功率等级是否满足实际工况需求。功率选择不足是限流电阻烧毁的常见原因-。在工业变频器中，制动电阻的功率通常需要按照电机功率的3-5倍选型。
对于高精度应用场景（如汽车传感器信号调理电路），建议选择精度等级为±1%或更高（如±0.5%）的电阻，并定期使用LCR电桥进行校准验证。
家电维修中，更换限流电阻时应优先选择同规格、同功率的元件。功率过大或过小都可能影响电路的正常工作——功率过小易再次烧毁，功率过大则失去“熔断保护”的功能。
