单评｜可以让你声音录制提升一个档次的录音机

我们最近做音频方面的文章频率增加了许多，胡子丁叔私下也夸赞“影像狗秒变音频狗哇” 。嘿嘿，获得大佬的高度评价

丁叔镇楼（狗哥：太猥琐啦！）

狗崽忽然想起丁叔曾经给的一台便携式录音机——TASCAM DR-701D 。

说到这款录音机，做的很多音频设备单评啦，新技能啦，好多音频都是用701D来录制的，感兴趣的朋友可以看看之前的文章。

外观造型

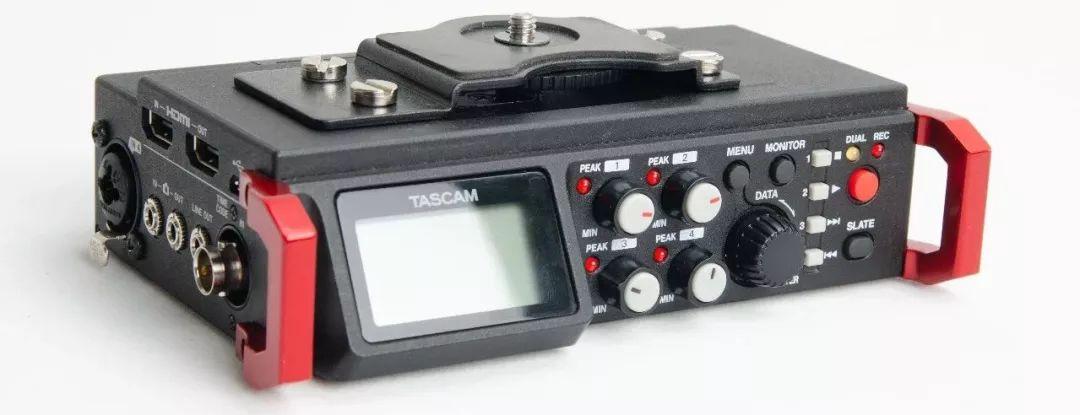

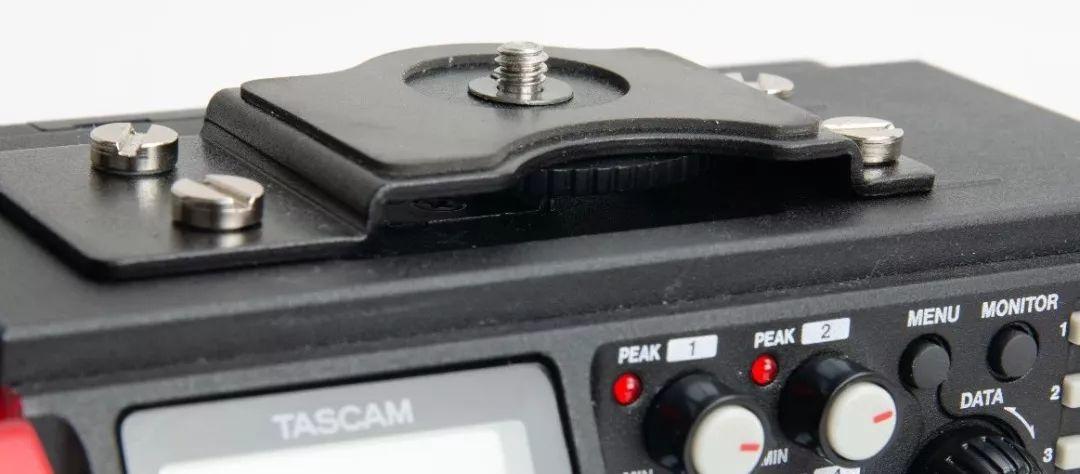

到目前为止，701D也依然是视频录音界的主力军 。狗崽用的第一台录音机就是DR-60D，时隔这么多年，701D自然也在设计上优于60D。在外观上，依然使用红、黑、灰的VI配色，体积也小了很多，嗯，不愧是便携式。 按键旋钮，功能和以前差不多，顶部依然有相机安装支架

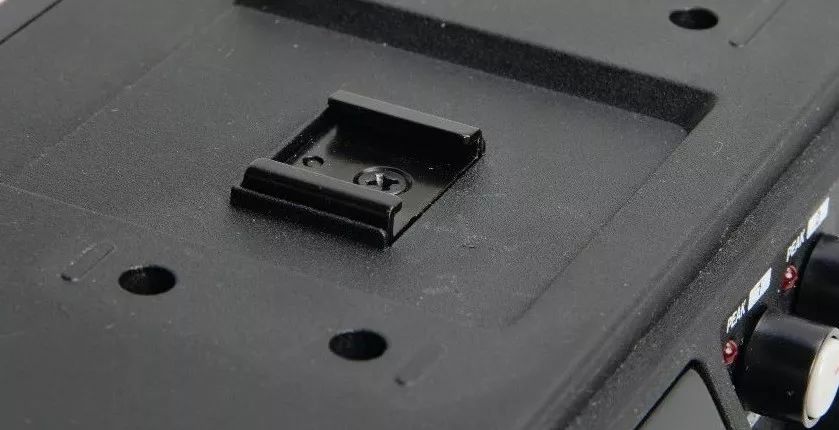

毕竟701D的主要目标客户还是使用小机器拍摄的嘛， 支架上面的橡胶皮有些软了，而且没有防滑纹，毕竟是要和相机连在一起的位置，橡胶的软硬和质量很大程度的影响着拍摄机器的稳定性。拆掉支架下面是一个附件热靴。

底部依然有一个1/4"螺孔

依然是出于对设备拓展性和便捷性考虑，既然是便携，谁也不想单兵作战的时候一只手掌机，另一只手还要端着一个录音机吧。

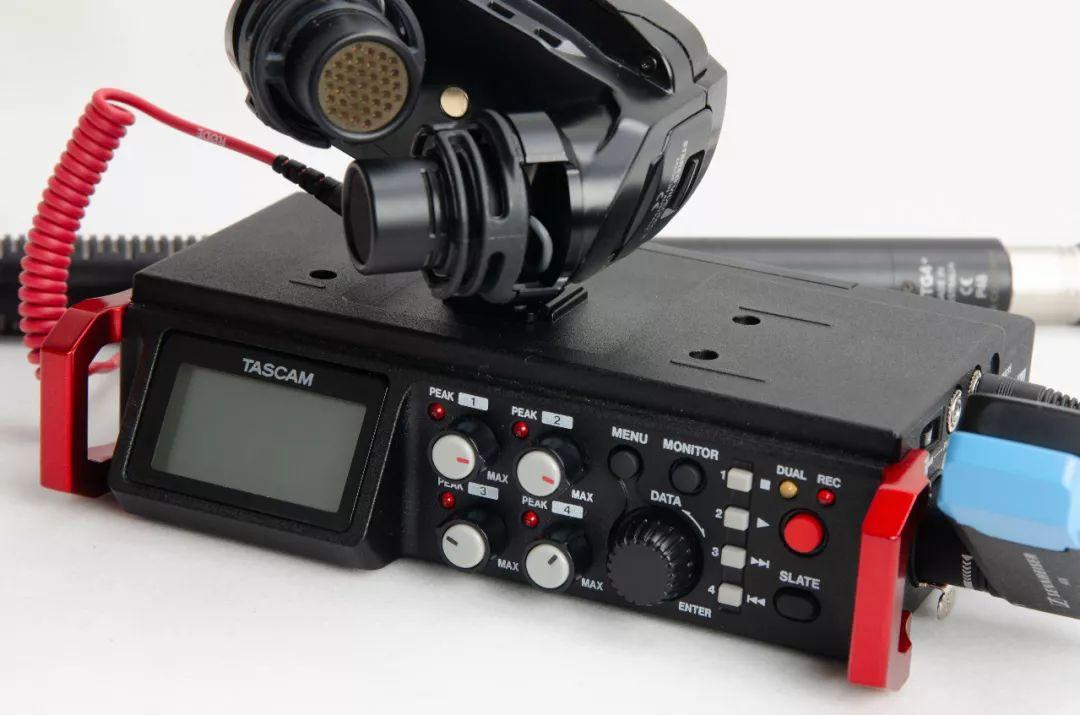

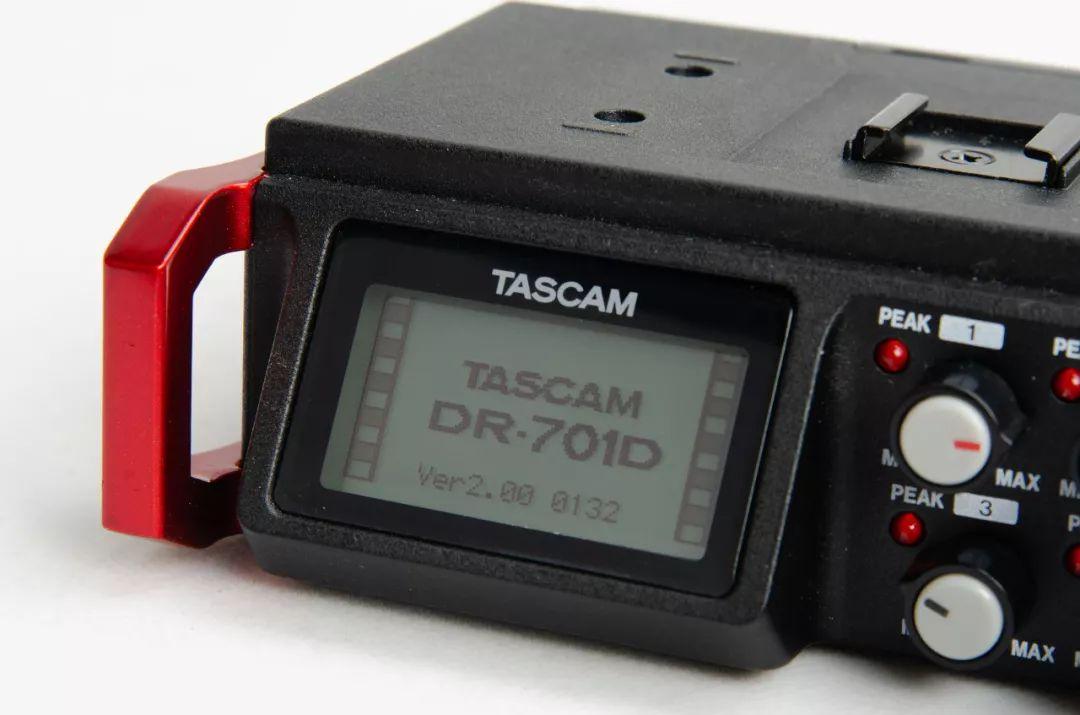

后面板有五个旋钮、八个按钮、六个指示灯和一个LED显示屏

中间的四个旋钮用来调整每个对应通道的增益大小，大一点的旋钮用来调整菜单选择啦、确定选项啦、添加标记啦什么的，左侧四个指示灯用来提示声音失真情况，右侧的红灯在录制时候会亮，黄灯在双重录制的时候才亮， 按钮上面有英文，这里就不用多说功能啦，有好玩的咱们在下面细说，不过比较有意思的是SLATE按钮，他可以一键在全通道生成一个-12dB的平音，不管是你在录制、播放或是监听的是，都会录进去，方便后期进行声画对位，并且对音频做出标记，使用音频搜索功能可以一下子定位到平音的位置， 好贴心啊，不过平音只从LINE OUT和相机输出接口输出哦。

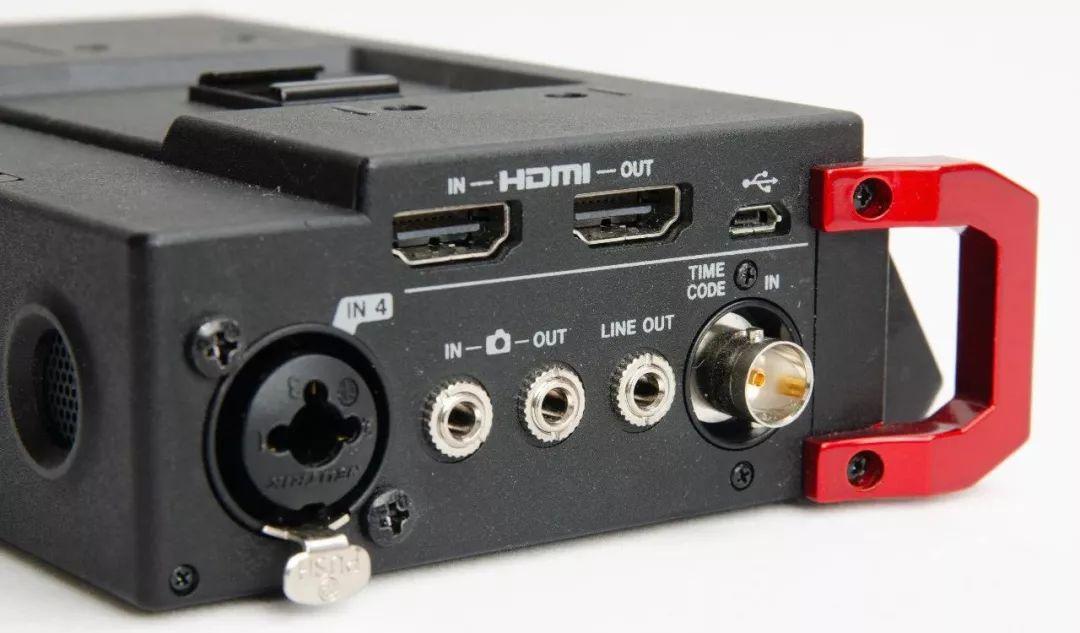

右侧有两个HDMI接口，一进一出，这个等下讲，还有一个Micro USB接口，可以用来进行数据传输和USB供电，有一个XLR/TRS接口，也就是我们平时讲的卡农口/6.3mm（俗称大三芯），它连接4通道，有一组相机音频输入输出的3.5mm接口，一个输出外部设备的3.5mm接口，还有一个控制时间码的BNC接口

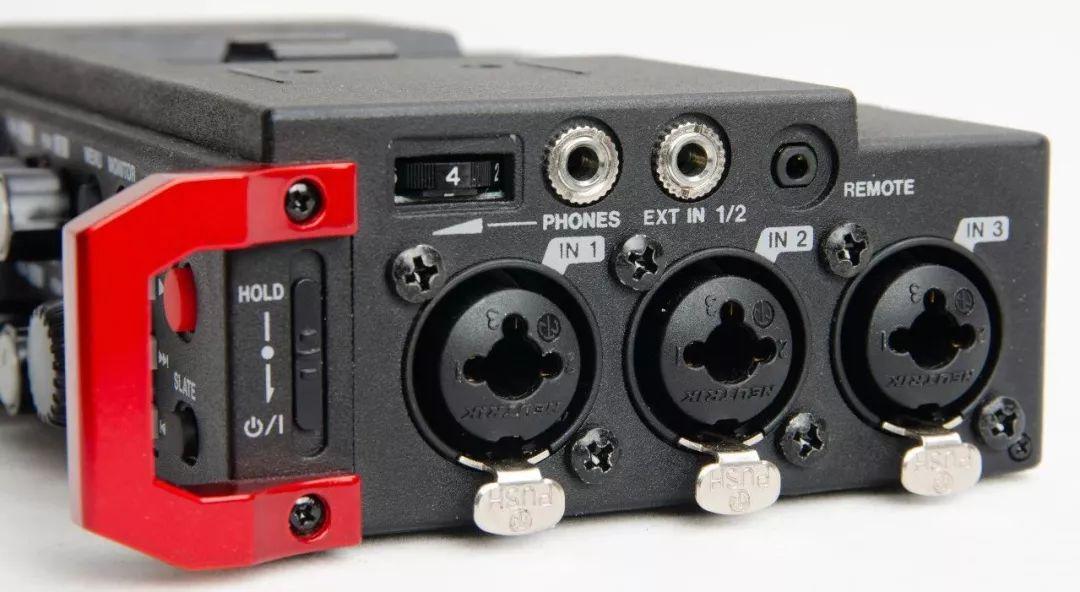

另一侧是1-3通道的XLR/TRS接口，一个监听耳机输出3.5mm接口，一个3.5mm输入接口，一个2.5mm的拓展设备接口，和一个监听音量控制，对了，还有电源开关。从接口数量和功能性来看，很明显的发现，701D尽管体积变小了，但是实用性和拓展性却大大增加了。

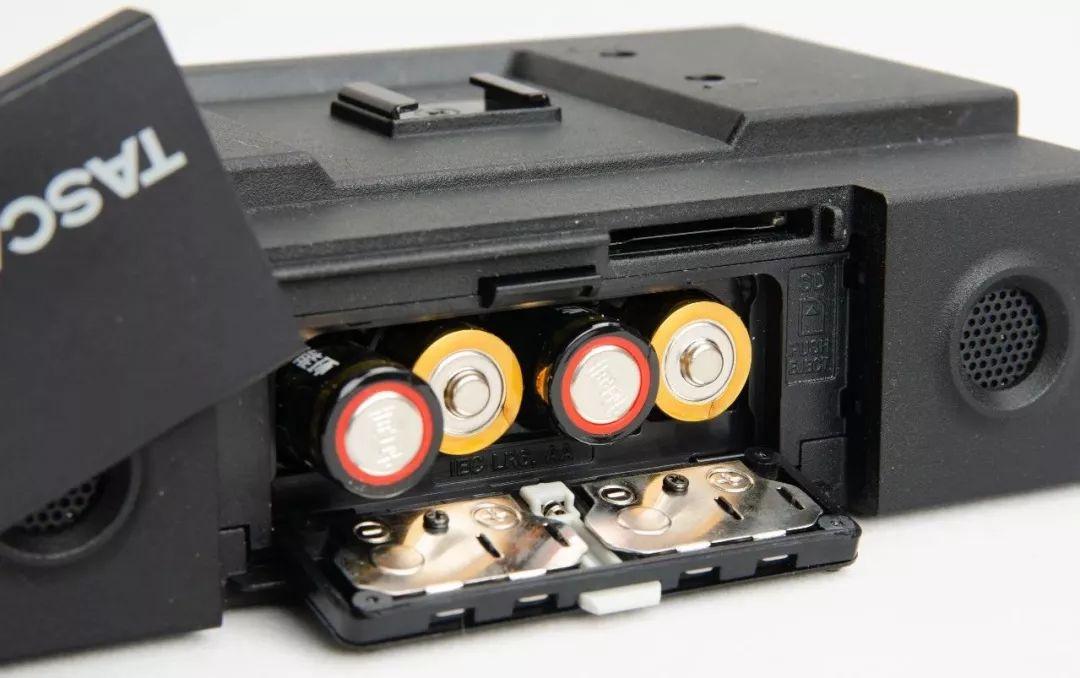

在录音机正面，左右两个是全指向电容麦， 一般这个麦是用来录环境混响的，但是特别灵敏，用的时候一定特别注意，因为真的灵敏到可以录到手摸机器的摩擦声（尴尬脸~）。这次的701D把电池槽和SD卡槽放在了正面， 原谅狗崽眼睛小，第一次拿到机器并找不到电池和卡往哪安……对了，还有电源开关，也找不到，开不了机（接着尴尬~）

好玩的功能设计

DR-701D到底好玩在哪？上面介绍了，有HDMI接口，我们都知道，HDMI接口可以传输图像信号和音频信号，那么HDMI的存在，就让录音机变成了图像的一个媒介，这都无所谓，重点是这个媒介还提高了声音质量，增加了更多的音频录制解决方案，就像一个音频录机一样，有没有很cool~

狗崽还是蛮希望TASCAM有朝一日可以和某童木合作一把，音频画面双重保障，哇咔咔~。

另一方面，701D用HDMI连接的时候，会有8个声道录制，因为你可以用HDMI连接两台701D，从而可以达到更多的轨道录制，而且HDMI连接可以同步时间码，还可以触发录制，超级方便，小成本电影都是可以使用滴。

在电影拍摄制作中，前期的声音录制需要有多轨录音机，还要有调音台，但是作为我们视频用户来说，一方面并不仅仅是轻便便宜，另一方面还要功能齐全，品质够高，很显然，在TASCAM的DR-701D中，这一点已经凸显了出来，不但音频采样频率达到了192kHz/16bit，声道也增加到了6个（4个独立声道，1个立体声混音声道），在机内也增加了混音的功能， 这一点狗崽觉得超棒，等于录音机自带调音台的， 只不过并没有独立调音台那么功能强大，基本上你在前期录制的时候就可以听到你录制的整体混音效果，当然了，在一些多声道录制的时候，不同的话筒距离发声源位置不同，701D收到的时间也不同，所以TASCAM还增加了延迟和相位，用来对声音的录制效果和混音效果进行前期的预处理，超赞的。

在录音机混音器里面，还有一个要注意的点，MS的录制侧面麦克风要按照说明书的位置来接，在解码模式上，狗崽推荐使用“监听”模式，因为这样录出来的声音不会马上在机器里解码，他会保存下来，而且前期也可以进行监听，方便后期处理，因为尽管说MS式立体声兼容性很高，但是因为其录音方式，会造成中间的声像加重，不解码进入后期以后，可以对其进行调整，TASCAM这些细节的考虑还是非常贴心的。

M/S拾音信号解码公式

M/S制式立体声话筒

701D依旧使用限幅器和低截滤波器，保证声音录制的安全， 但是不代表你可以为所欲为，为所欲为，为所欲为……过大的音量会被限的让你怀疑人生，所以为了安全起见，建议还是根据场景环境来具体调整输入电平和输出电平吧。当你打开幻象电源的时候，每次开机都会提示你是否接入电源，友情提示，为了保护你的设备，请严格按照说明书来使用，尤其是使用铝带式麦克风的朋友。

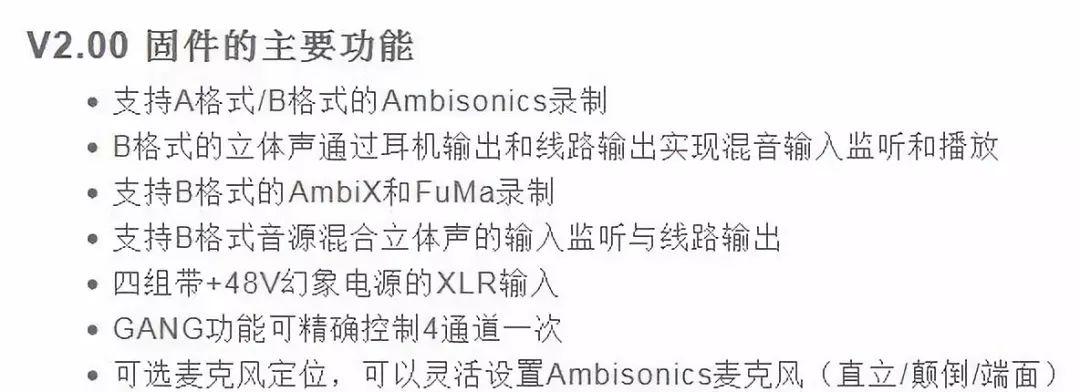

在固件版本Ver.2.0中TASCAM升级了VR录音， 狗崽很感兴趣，可惜贫穷限制了想象力，狗崽没有播放设备来进行测试，但是单从系统功能设置来看，2.0版本更新了Ambisonics菜单，菜单下有录制模式、B格式排列方式、录制方式等选项，提供了A-Format和B-Format两种格式，完全不用你后期再去做。

TIPS：以一阶Ambisonics为例，A格式（A-Format）为拾取的原始信号，通过左前（LF）、左后（LB）、右前（RF）、右后（RB）四个声道的叠加或反向叠加，得到B格式(B-Format)，B格式包含全方位的W信号、前后深度的X信号、左右宽度的Y信号和上下高度的Z信号，B格式下的AmbiX的排布方式为WYZX，FuMa的排布方式为WXYZ。

而B格式的排布选择，一定要根据你的设备和播放平台来选择，不然放出来的声音反了可就很奇怪了啊。

录音性能

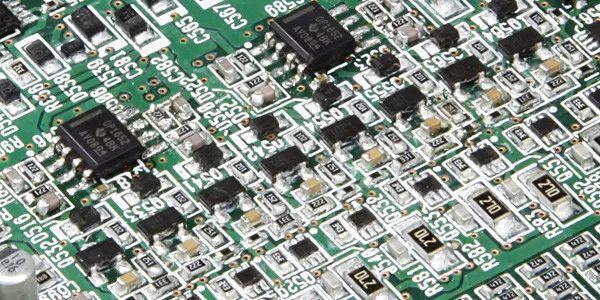

前面说了，TASCAM DR-701D最高可以到192kHz的采样率，采样位深可以到24bit，输入噪声仅有-124dB，谐波失真率到0.007%以下，信噪比≥100dB哦，使用了德州仪器的OPA1652运放，TASCAM的前置HDDA话放，让音质有更高的品质和更低的噪音。

狗崽还尝试用701D来做一个音乐播放器，从狗崽的感受来说，701D的解码，可以完全的还原无损音乐的质感， 开心~

低截滤波器有50(Hz)、80(Hz)、120(Hz)、180(Hz)、220(Hz)几个选项，可以根据现场环境来对低频噪声进行过滤，对低频的选择更多，使录音师对于声音录制的控制更加精确。

一个作为2015年底发布的产品，居然有这样的参数，足以看出TASCAM在这一款机器上下的心血，同样比他早两年的60D，参数比较起来就弱一些了。这证明701D在影视音频的道路上不仅向着便携化走，还在专业化的道路上前行。

音频格式

701D所录制的格式有两种，一种是大家常见的来自微软的WAV，另一种是2001年国内开始制定的欧洲标准BWF，两种格式都是无损格式， 但是你在单独录制的时候只能用BWF格式，因为他要记录你的时间码信息，所以热衷于WAV格式的盆友，委屈你们了，哈哈哈哈。

综述

701D，是很棒的一款录音机。无论从专业性来说，还是从便携性来说，甚至功能的设置都是有很大的可玩性的。高质量的音质、专业的工作流程，完全可以满足小成本电影的拍摄录制工作，而其便携性也使得视频用户、微电影用户可以获得优质的声音，4声道录制，2个立体声声道，还有两个内置的电容麦，可以用来收环境音，每个声道都可以单独控制设置，还可以混到一块，做编组来控制。 对于TSACAM的便携、音质什么的，狗崽实在挑不出什么问题，但是要说缺点吧，也有，比如设计对眼睛小的人不友好，狗崽不看说明书都不知道SD卡插哪……坑爹啊……

再比如全网哪里都找不到固件升级的方法，只好去问了丁叔才知道，注意！前方高能！固件升级先从官网下载升级文件，然后解压以后，用USB连接电脑和701D，把解压的文件拖进701D的系统文件夹内，然后先按住MENU+1，然后再开机，就自动进入了升级模式，选择并确定你的升级文件，他就自动升级了。

不过建议的话，狗崽还是希望顶部固定安装支架的螺丝用内六角螺丝加一字口的要好一些，因为单纯的一字口，只用硬币的话，力臂会很短，并不能完全的拧紧螺丝，而加上内六角会用扳手来增加力臂，让螺丝拧的更紧。

总的来说，如果你需要一个优质的音频解决方案，那么TASCAM DR-701D一定是你很棒的选择。

优点：

1、声音采样率、采样深度都很高，声音很保真

2、功能完善，解决方案多种多样

3、机器小，便于携带

4、HDMI连接相机或701D的拓展性很棒

缺点：

1、说明书没有升级内容！差评！

2、相机安装支架的胶垫太软，而且没有防滑纹，如果搭载相机的话，很影响稳定性
