RF射频模块参考原理图和PCB分享

RF射频模块参考PCB

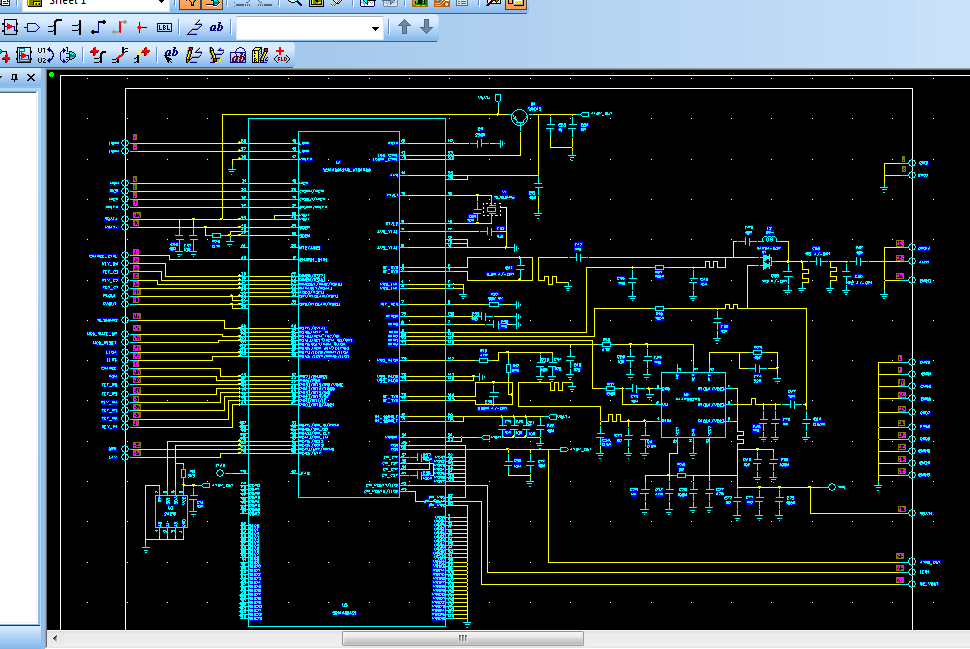

RF射频模块参考原理图

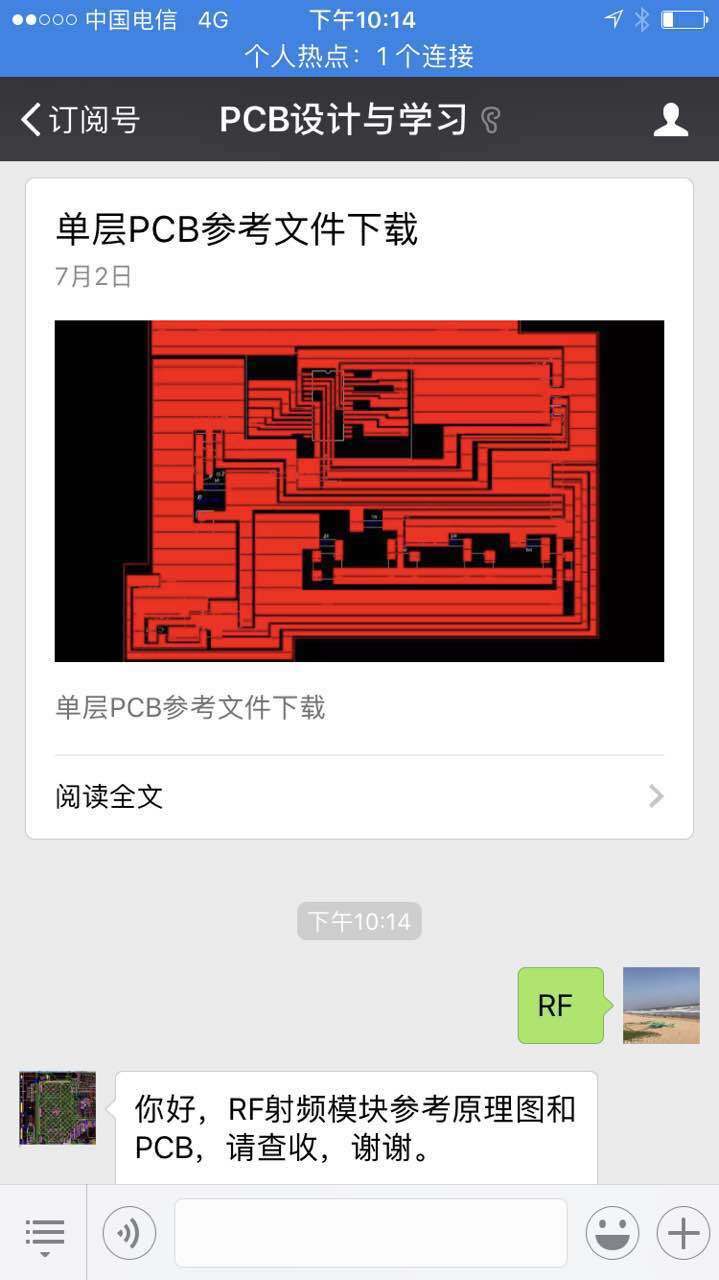

领取方法：

电路图符号字母，还有多少是你的陌生人？

电工识图，维修作业，电气元件的字母不可不知，老铁们，过来看看你到底知道多少！

AAT 电源自动投入装置

AC 交流电

DC 直流电

FU 熔断器

G 发电机

M 电动机

HG 绿灯

HR 红灯

HW 白灯

HP 光字牌

K 继电器

KA(NZ) 电流继电器(负序零序)

KD 差动继电器

KF 闪光继电器

KH 热继电器

KA 中间继电器

KOF 出口中间继电器

KS 信号继电器

KT 时间继电器

KV(NZ) 电压继电器(负序零序)

KP 极化继电器

KR 干簧继电器

KI 阻抗继电器

KW(NZ) 功率方向继电器(负序零序)

KV电压继电器

L 线路

QF 断路器

QS 隔离开关

T 变压器

TA 电流互感器

TV 电压互感器

W 直流母线

YC 合闸线圈

YT 跳闸线圈

PQS 有功无功视在功率

EUI 电动势电压电流

SE 实验按钮

SR 复归按钮

f 频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT——延时 有或无继电器

SB——按钮开关

Q——电路的开关器件

FU——熔断器

SA 转换开关

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线电缆母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预报音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关辅助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动执行器 YPAYA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE

感应线圈电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池热电传感器 B

压力变换器 BP

温度变换器 BT

速度变换器 BV

时间测量传感器 BT1BK

液位测量传感器 BL

温度测量传感器 BHBM

哈哈哈哈，点一下关注，头都不晕了！
