怀旧篇~97年的迷你小电视

首先感谢小赵同学的礼物，收到了自己心心念念的小电视，不多说先上正面照

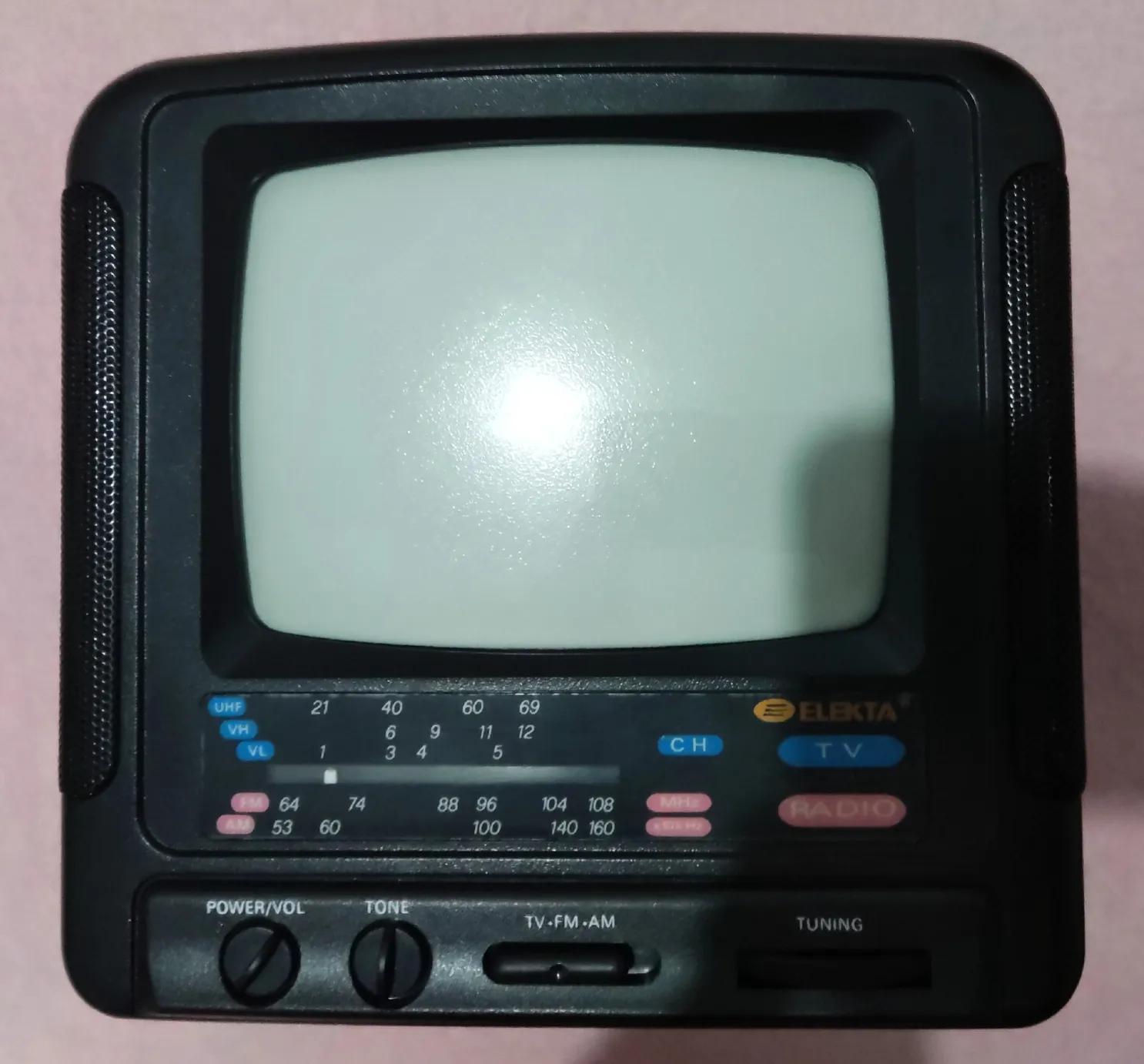

小电视正面证件照

有没有小伙伴们之前玩游戏用过这种小电视

有没有被打[奸笑]

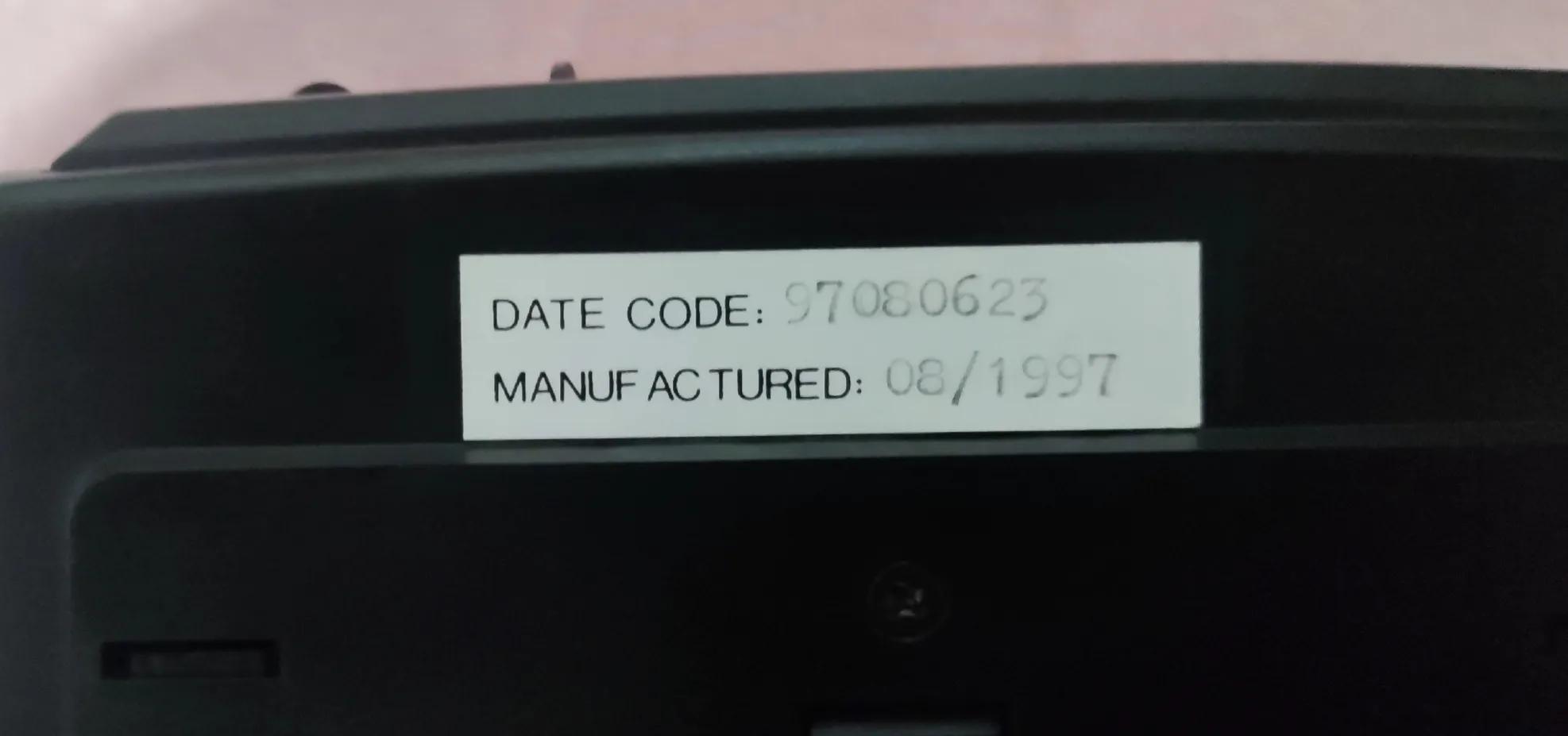

先介绍一下这个电视的年龄

1997年

1997年8月份，24岁已成年

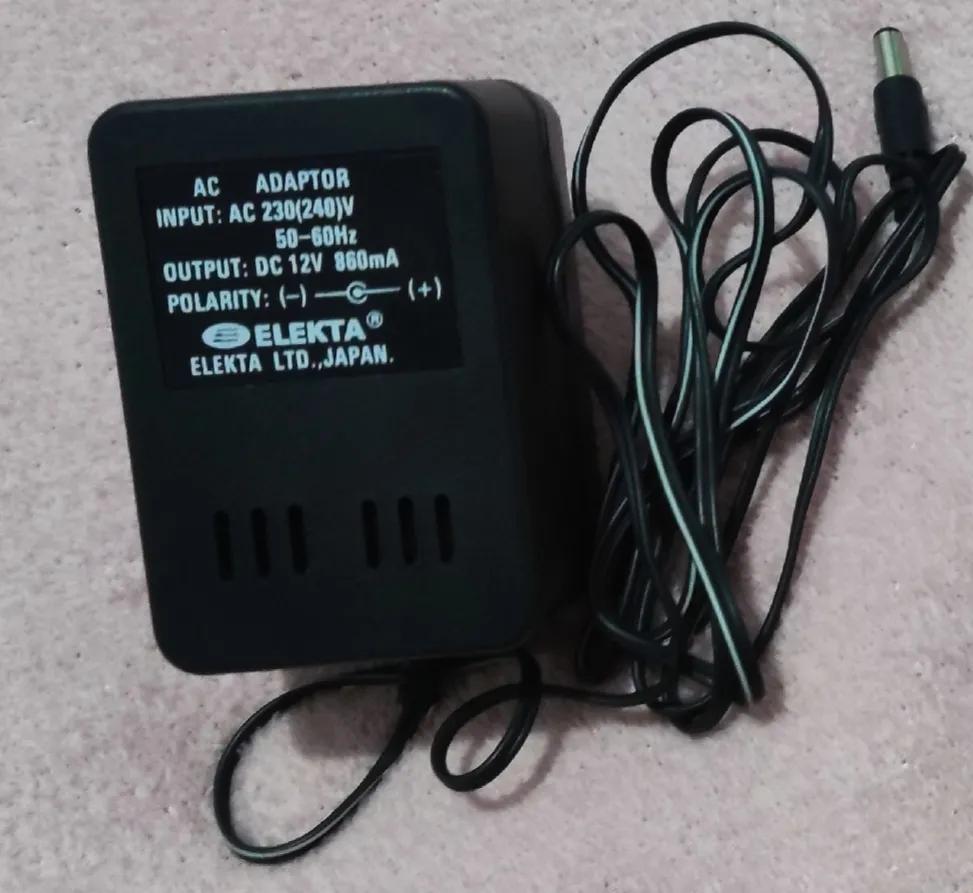

拿到小电视第一件事开机，使用的是自带的12V电源。

电源

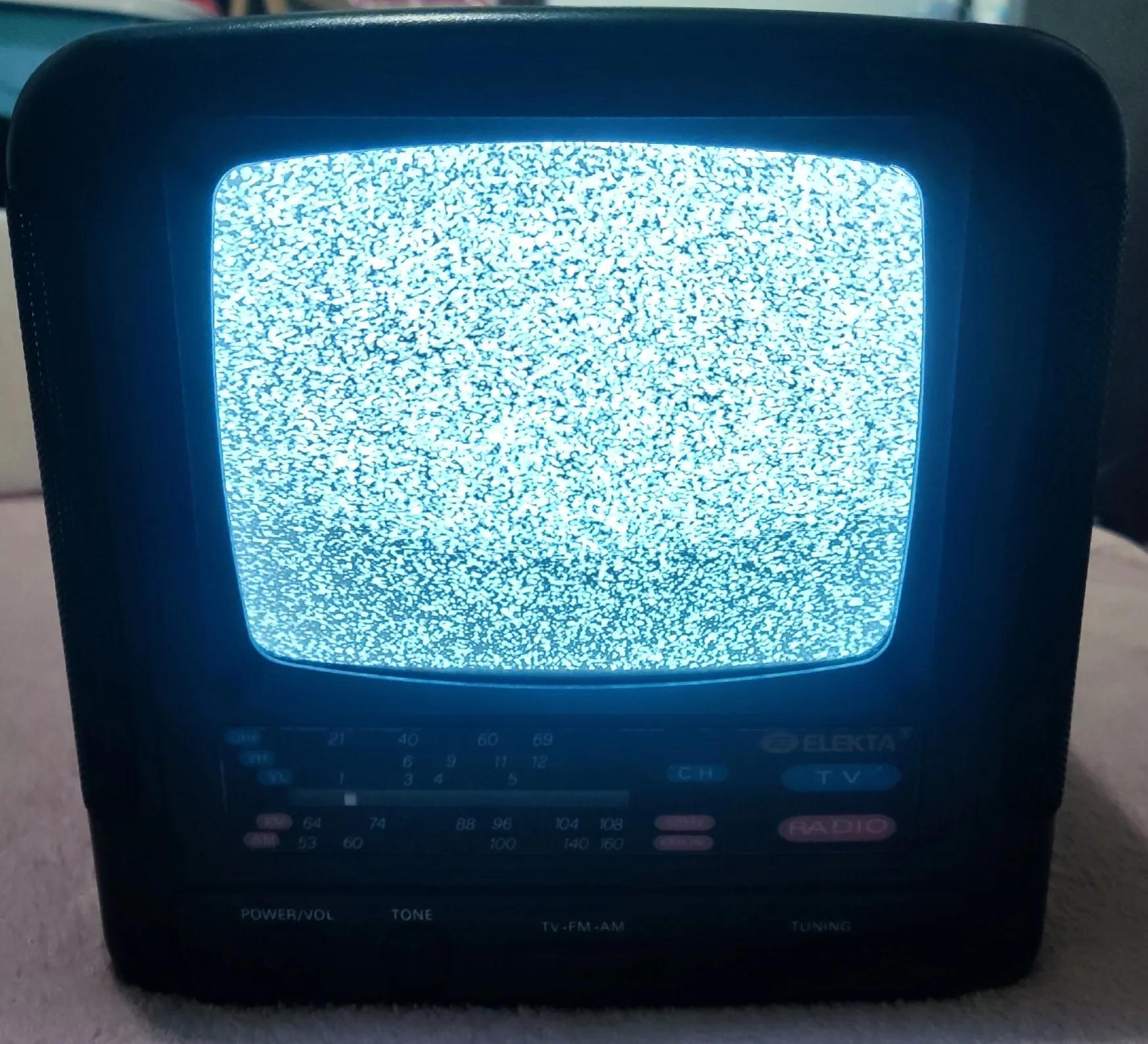

开机效果，久违的雪花。

开机效果

目前大部分地区已经关闭模拟电视信号了，捣鼓半天没有收到台。

但是可以听广播[奸笑]

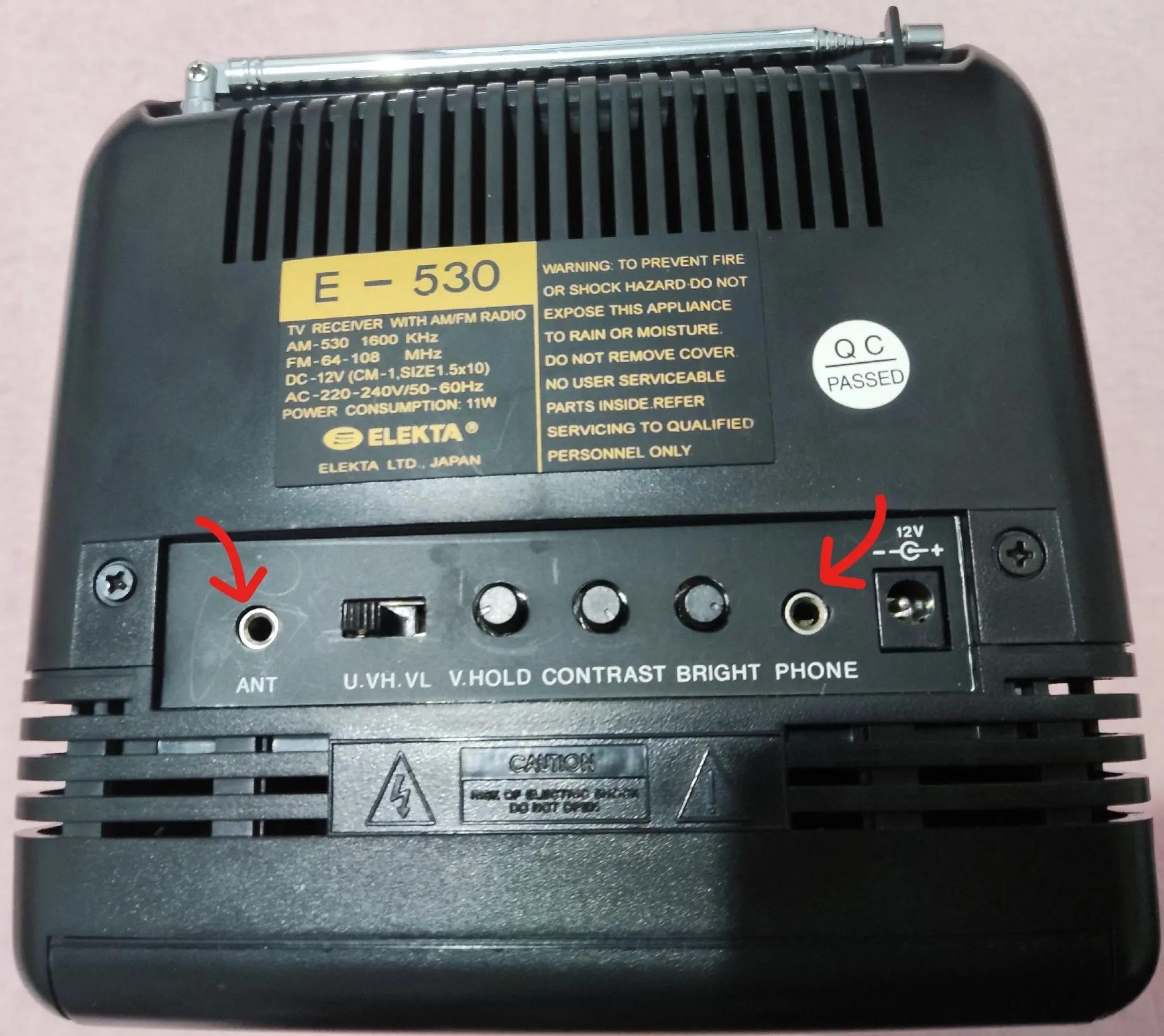

看到电视背面有两个接口，一个是天线接口，一个是耳机接口

背面

现在电视大多数是HDMI接口和AV接口，如果想要用这个小电视看自己想看的东西需要把现在的数字信号还原成以前的模拟信号，万能的某宝找到了这个

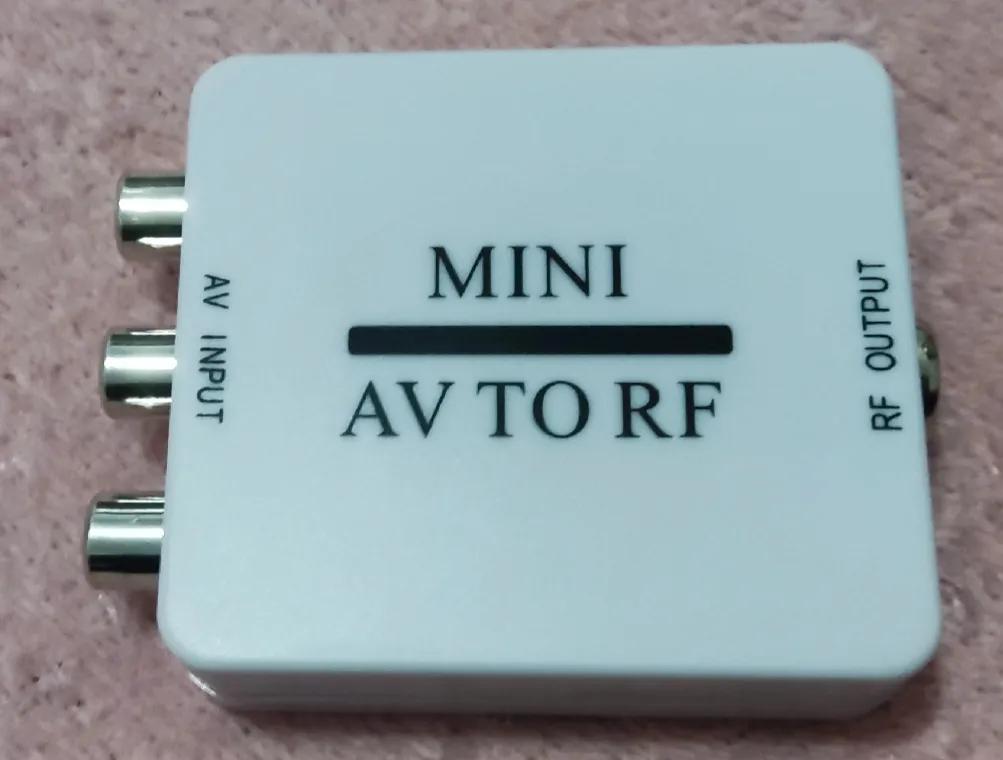

AV转RF

AV转RF转换器

可惜我手里的机顶盒只有n年前的n1盒子

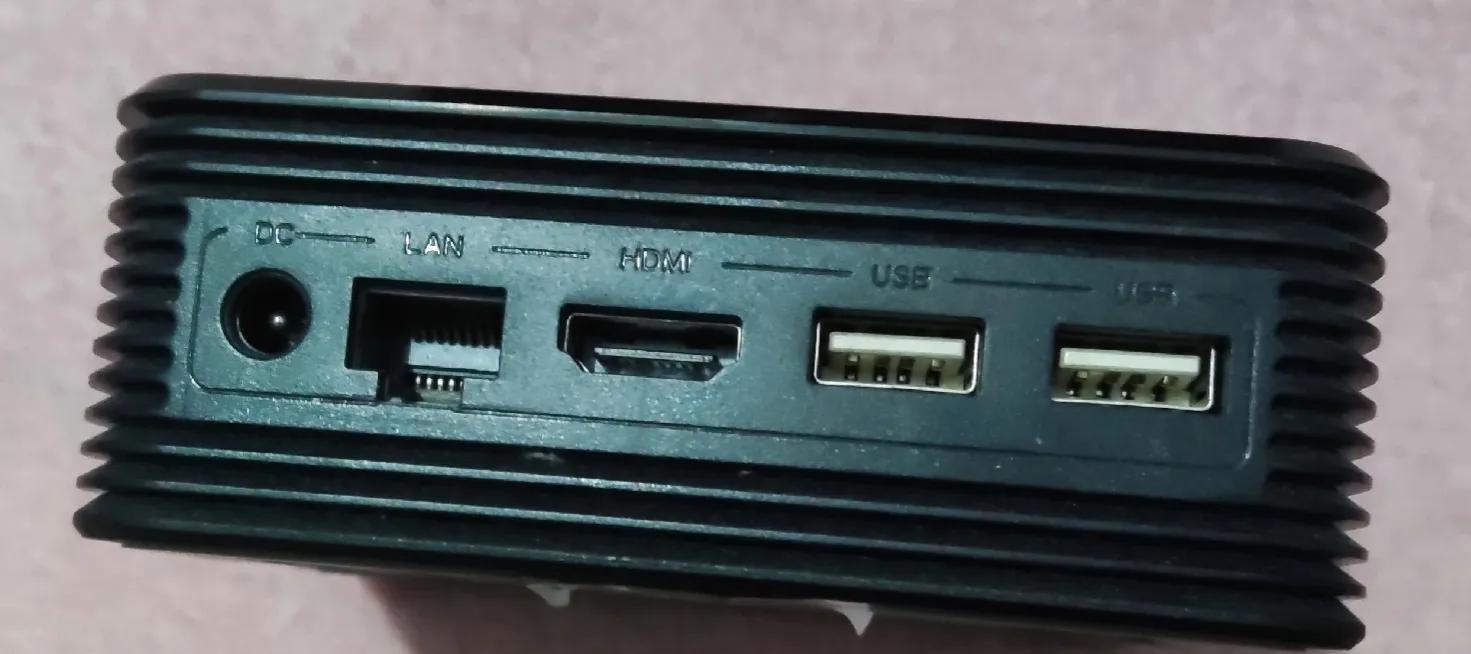

N1

没有AV接口，但是如果买HDMI转RF的转换器又非常贵……所以又想到了HDMI转AV

HDMI转AV

这两个转换器加起来也比直接HDMI转RF的便宜。

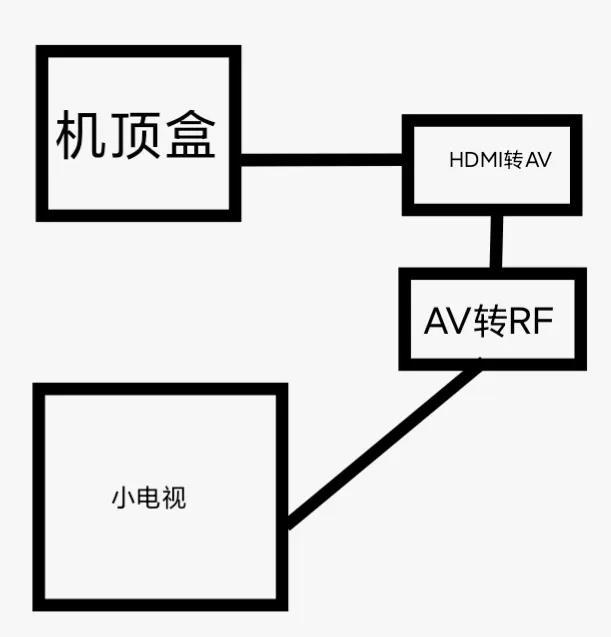

现在先捋一捋

图丑勿怪

现在全部连起来接通电源开机

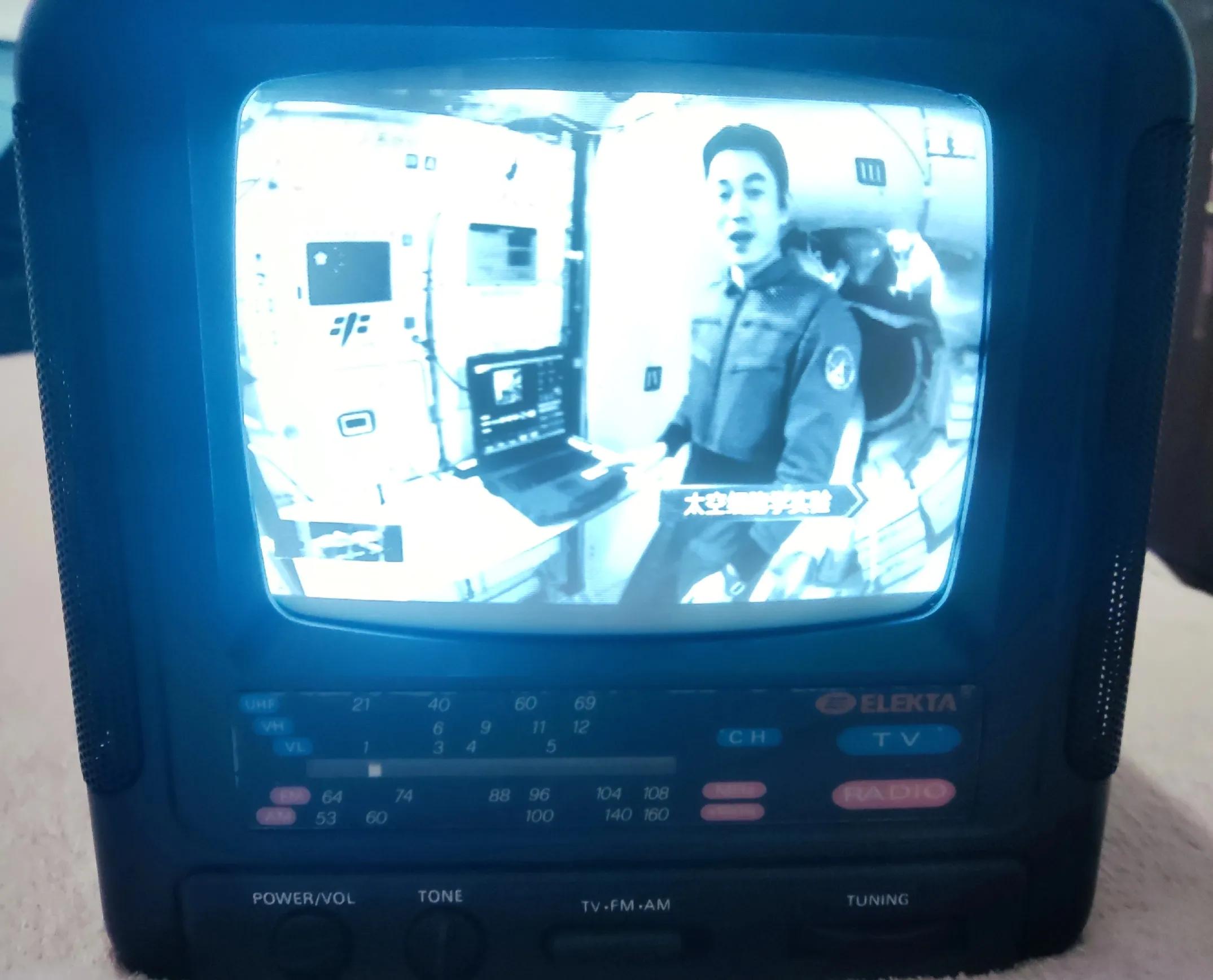

亮机图

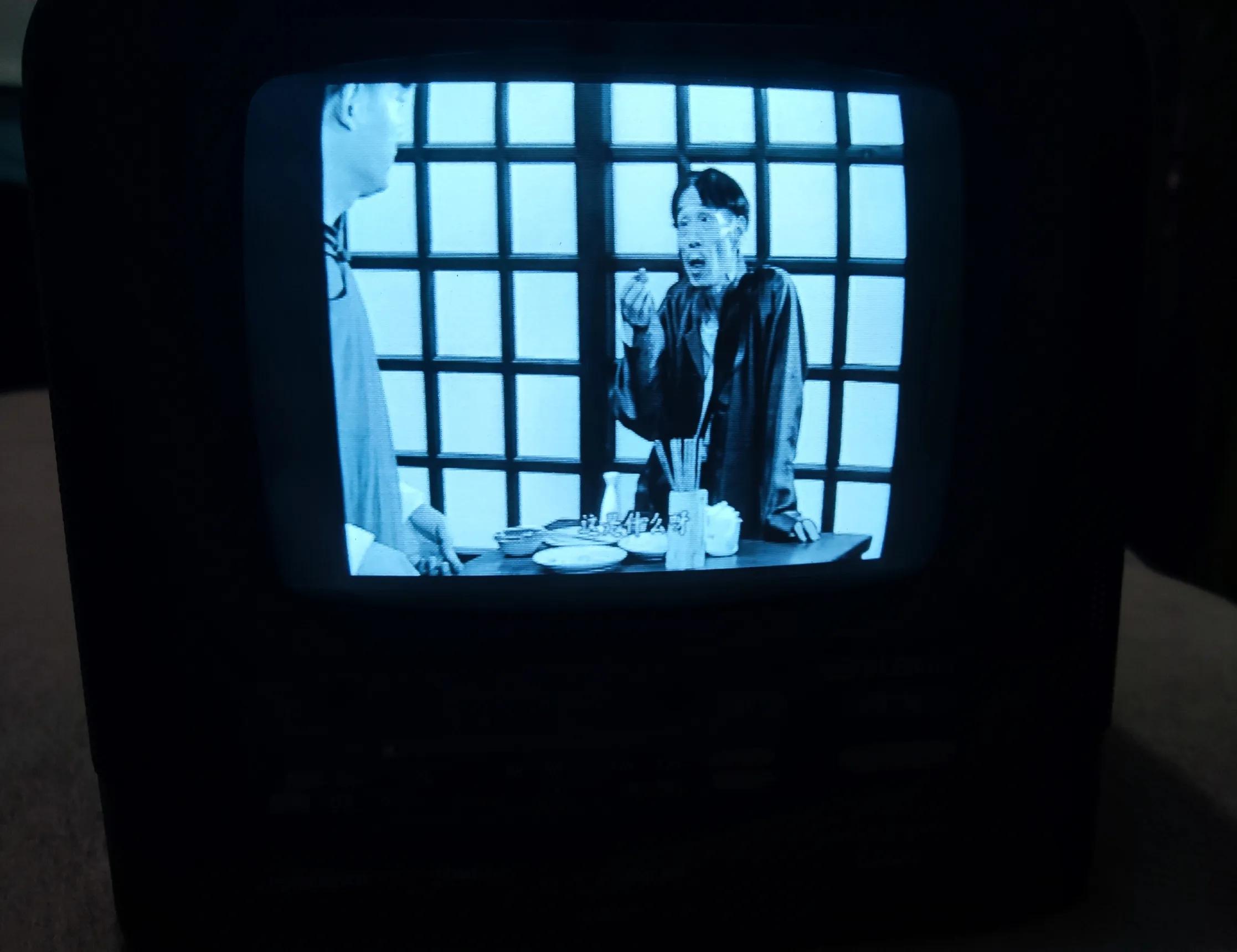

看个电视剧

拍摄技术不好

终于可以用小电视看电视剧了[奸笑]

新人第一次发帖，有非常多的废话和不足的地方，望见谅。希望大家多的关注。

废物利用古老RF电视棒魔改AV采集卡

RF电视棒应该是十多年前的产物了，2008年以前网络的视频服务还不像现在那么发达，那个时候数字电视都还不是很普及，更别提什么现在的网络盒子什么的。那么电脑要看电视就要一个RF电视棒或电视来收看电视。

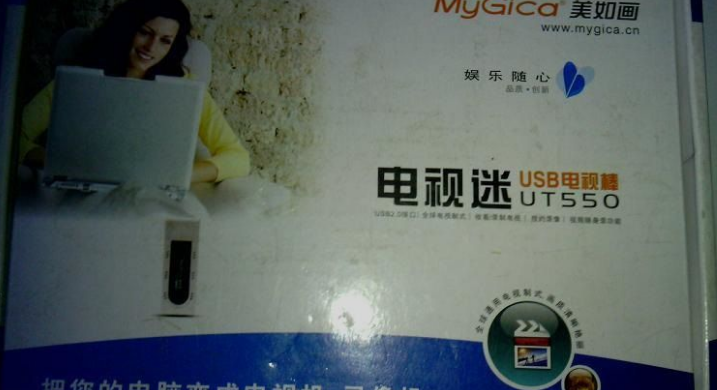

这是一个年代久远的USB电视棒，别看他那么的大的盒子其实电视棒本身就和u盘一样大

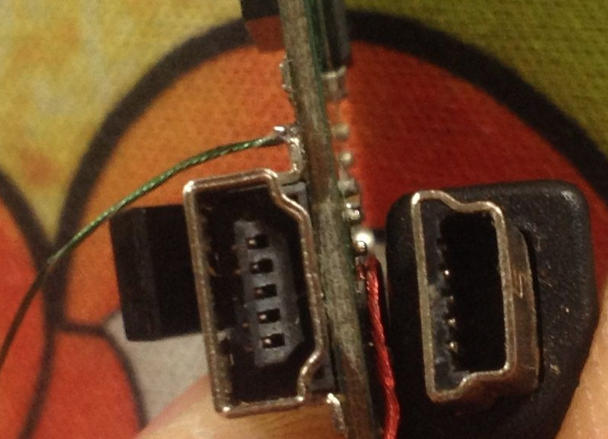

电视棒只有一个射频接口，也就是大多是电视自带用来接天线和模拟闭路电视的接口。射频线传输的是把声音和视频混合并载上高频无线电进行传输。这块电视棒会先把信号中的视频和声音分别提取出来在进行数字化处理传输到电脑。这是改AV电视棒的基础。根据资料找到了找到了线路，接下来就是飞线大法好了。非常常见的mini usb接口

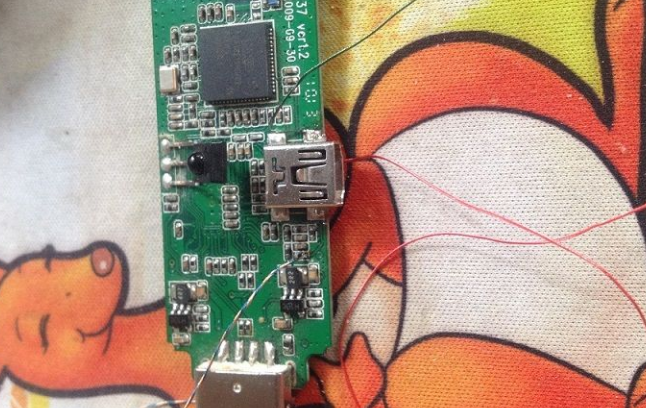

飞线完毕，使用耳机线的漆包线来飞线，这个电视棒是有遥控器的。

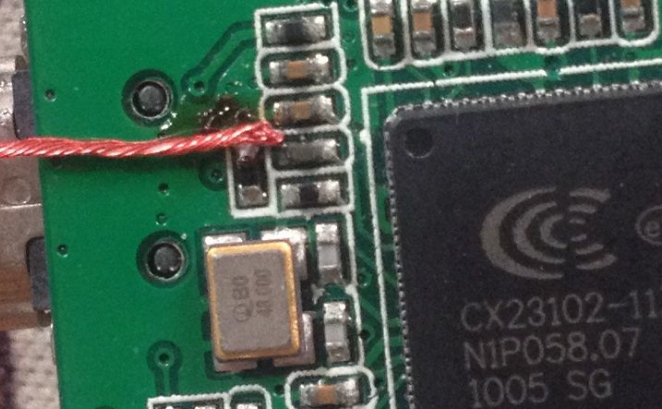

CX23102芯片，从查到的资料来看这是一个USB采集芯片，兼容1.1和2.0标准。最高支持480i,支持S端子，色差，似乎还是支持10bti采集。

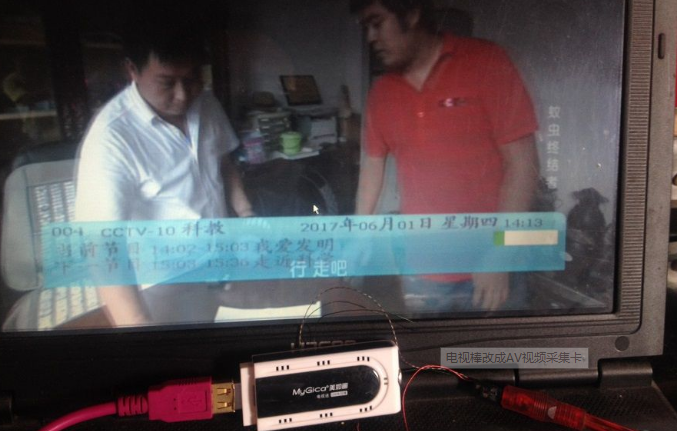

实际效果在高分辨了率的显示器上掺不忍睹，窗口化以后还好一点
