【新品情报站】SDR上变频器丨便携RF转换器125MHz低相位噪声晶振

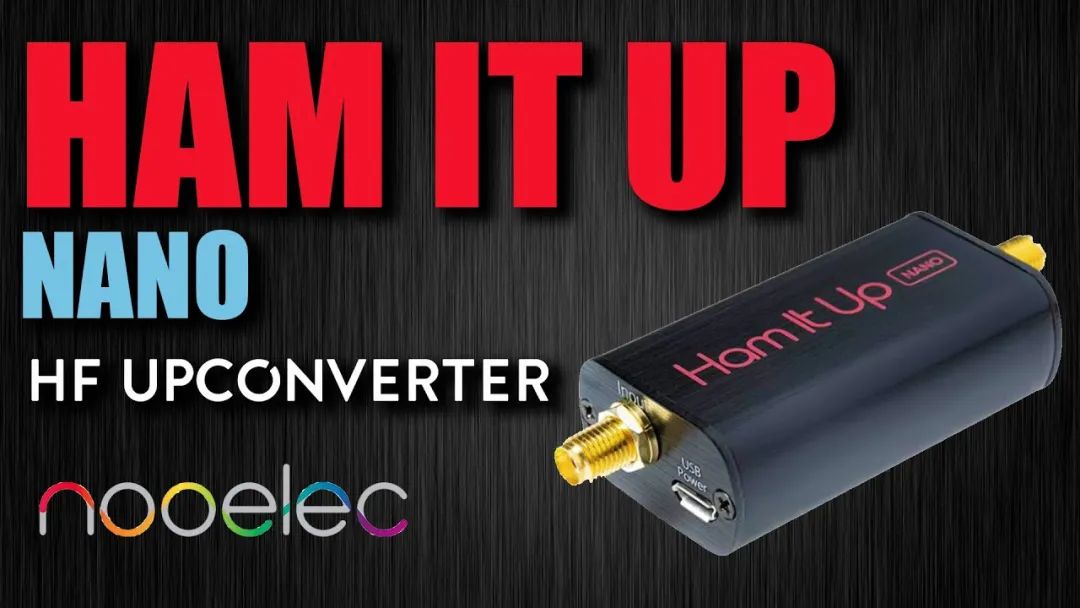

今天，我们走近Nooelec Ham It Up NANO –HF上变频器

Ham It Up Nano –小型HF上变频器，带黑色外壳，晶振TCXO和偏置Tee电源支持。

一个高度便携的RF（LF / MF / HF）转换器 ，用于软件定义的无线电设备，例如我们的NESDR系列（RTL-SDR）和HackRF。100kHz-65MHz的宽频率能力，1PPM精度和偏置三通供电！

Ham It Up Nano安装在重型黑色铝制外壳中，包括一个SMA公头至SMA公头桶形连接器以及一个microUSB到DC桶形适配器连接器。

Ham It Up Nano还可作为大多数无线电的灵丹妙药，可用于接收和发送。

售价：49.95美元

美国和加拿大设计，制造和组装！

Ham It Up Nano是一种HF上变频器，可让您将自己喜欢的SDR或收音机的范围扩展到至少100kHz 。它与任何能够以125MHz-190MHz 工作的电台兼容（以利用其100kHz-65MHz 频率范围的全部范围）。它在工厂安装在重型黑色铝制外壳中，包括一个SMA公头至SMA公头桶形连接器以及microUSB到DC桶形适配器连接器。

主要特点：

小型轻巧的模块，仅2.0英寸x 1.2英寸x 0.75英寸（50 x 30 x 18毫米 ）和1.6盎司（45克 ）！

3种不同的供电选项： 偏置三通，microUSB和DC桶式连接器

包含内部125MHz的低相位噪声晶振（TCXO），具有1PPM的精度，以提高灵敏度（远离高流量RF区域，例如广播FM）

使用外部铝制外壳和一个额外的内部EMI屏蔽层，双重屏蔽外部RF干扰（EMI）

最大输入电平为+ 1dBm

包含3个滤波器：输入，输出和LO滤波器 ，配置有超高质量组件，以提供出色的灵敏度和选择性

射频输入和输出均具有ESD保护，可保护Ham It Up和SDR免受杂散静电的影响

USB电源输入上的反向电压保护和短路保护可保护Ham It Up免受意外损坏

超低噪声线性功率调节器，电压噪声低于10 µVRMS！

侧装式LED电源指示灯

坚固的直角50 ohm SMA连接器可用于输入和输出

具有ENIG涂层的高质量PCB

完整的2年保修！

操作方式：

将具有HF功能的天线连接到RF输入

将您的SDR或收音机连接到IF输出

通过偏置T型接头，microUSB或DC连接器（中心正极，4-5.5V DC）为Ham It Up Nano供电

启动您喜欢的SDR软件。调至125MHz +您所需的频率（或将软件频率偏移设置为125MHz并直接调谐）即可享受！

RTL.SDR+UpConverter的增益设置

增益（RF Gain）的调整设置技巧，建议使用手动增益调整能够获得更好的效果，不要使用RTL AGC和Tuner AGC（自动增益控制）否则不容易发现弱信号，特别是收HF波段的时候。因为接收的采样带宽内，如果有强的广播电台信号就会使得AGC（自动增益控制）起控，使得增益减低。从而使得弱的信号，（例如业余电台的信号）无法正常接收。

收HF时通常增益（RF Gain）的值手动设置在3.7~8.7左右，在频率越高可以设置的越大，（因为频率越高背景底噪越低）。大型天线的增益可以设置低以一些，小型天线的可以设置的高一些。增益不可过大否则会照成过载阻塞反而收不到信号。

收UV时也是一样，通常增益（RF Gain）的值手动设置在20.7左右，在频率越高可以设置的越大，（因为频率越高背景底噪越低）。高增益天线，（RF Gain）可以设置低以一些，小型天线的可以设置的高一些。

当调整RF增益时使得到信号越强越好，同时保持本底噪声尽可能低。先从低增益设置开始，慢慢增加增益（RF Gain）滑块。观看频谱里信号强度的增加，并且在本底噪声开始上升的点之前停止。噪声底限是在频谱在没有信号的部分。

增益，我的理解是就是 一个放大器，电子学上通常指的是一个系统讯号输出与讯号输入的比率，就相当于咱们高中学习的变压器一样。增益有两种方式，一种是扩大信号覆盖范围，一种是增大信号强度。 对于天线而言，将天线的发射方向进一步缩短就是简易的增益方式，但是这种方式改善的程度有限。其他的增益方法（比如直接提升宽带和频谱）都不能无限置的增大。当宽带和频谱不变的情况下，为了提示用户容量和所以有两种技术应运而生，一个是智能天线技术，利用多个天线组成一个科学的天线阵列，此时向用户传送相同的数据，相当于增强了信号强度，而MINO技术则在收发端采用天线阵列利用多径传播（就是发射的信号通过不同的路径传播，到接收装置时按照各自的相位叠加恢复）发送不同数据，提高了数据传输效率，占用的空间也较少。这两种技术都不是提高信号强度，而是增加天线数量，增加了信号密度，其实我觉得两种情况本质上一样，只是增加信号强度可能带来一些副作用。

国庆前的最后一个项目：宽带上下变频器

上下变频大家都清楚，就是频谱的搬移，宽带的也不例外，但是宽带信号的频谱搬移，和窄带的频谱搬移不一样，要考虑到带内的平坦度，这个也是最重要的，剩下的和窄带的变频几乎一样了。

我也是第一接触宽带的信号。之前做个项目是OFMD的图传发射机，这个就是一个典型的8MHz宽带信号。

下面接介绍下这次的要求，

下变频器

L波段QPSK的8MHz带宽信号，下变频到UHF频段。

本振参考信号由基带板提供

变频系统增益0db

功放输出3W

供电28V

上变频器

UHF波段QPSK的8MHz带宽信号（天线接收到的），上变频到L频段。

本振参考信号由基带板提供

变频系统增益30db

输入信号不大于-20dbm

供电28V

-----------------------------------------------

首先看到这个要求，第一感觉信号带宽太宽了，不像以前搞的都是窄带信号，从来没有弄过，先想方案，具体如下：

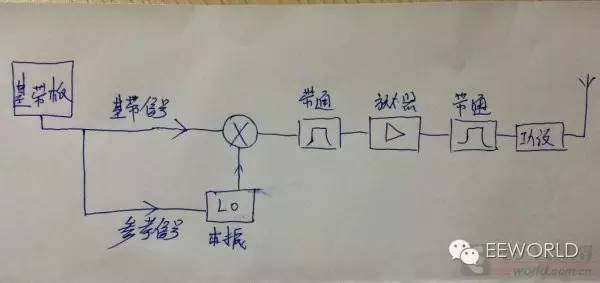

我的方案基本就是这样的，其中有些部分省略，由于基带信号与本振参考信号都是在一个端口输出，采用低通滤波器个高通滤波器分离开来，本振采用ADF4350，这个也是我经常用的PLL。混频器采用双平衡混频器。下变频后采用带通滤波器选出有用的信号，放大，在滤波器，之后通过功放发射出去。

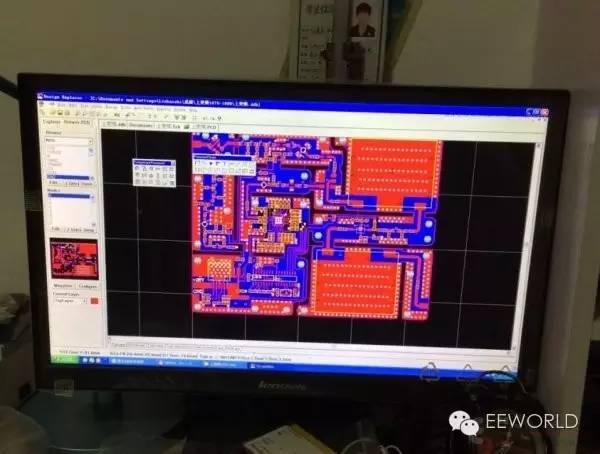

首先方案确定了，开始画原理图，画PCB，结构图，自己设计结构布局，这个是最烦的事情，经过不懈的努力后出版图了，

根据pcb图开始画结构图，同时出去加工PCB和机加工。

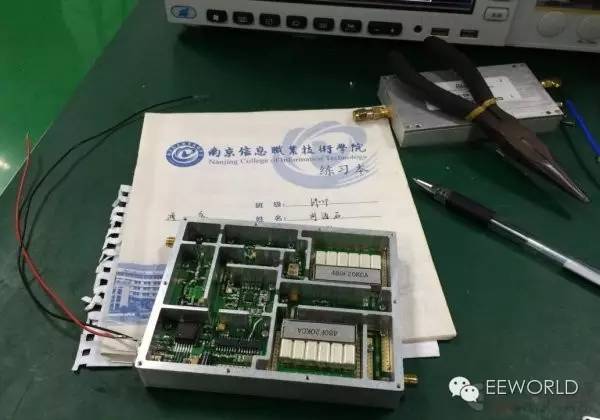

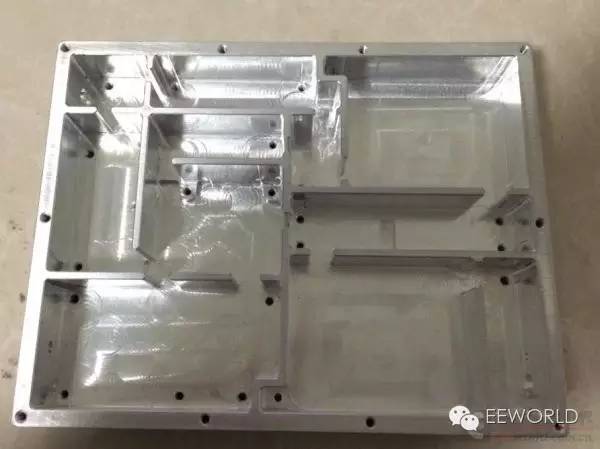

一周后，拿到了实际的腔体，和pcb，焊好器件放在里面，刚刚好！

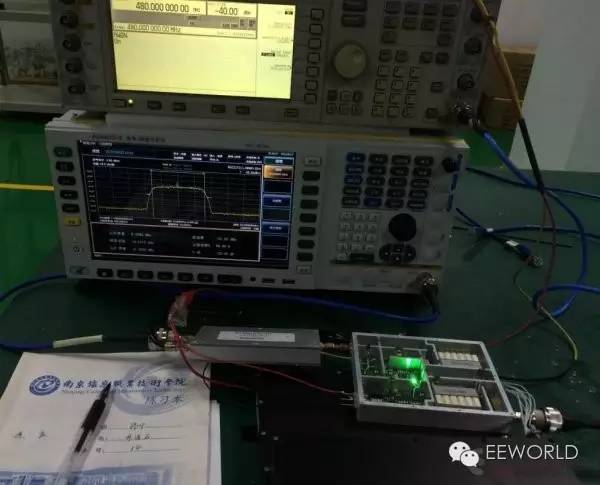

开始调试，测试。

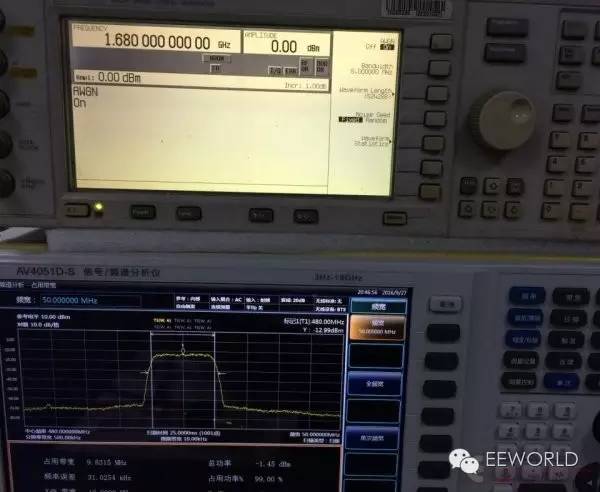

首先采用信号源模拟出8MHz宽带信号，输入1680MHz，0dbm信号，经过下变频器后输出480MHz的信号，由于下变频器增益0db，所以输出信号也是0dbm。下变频后，带内平坦，带肩比将近50db。变频后的信号良好。

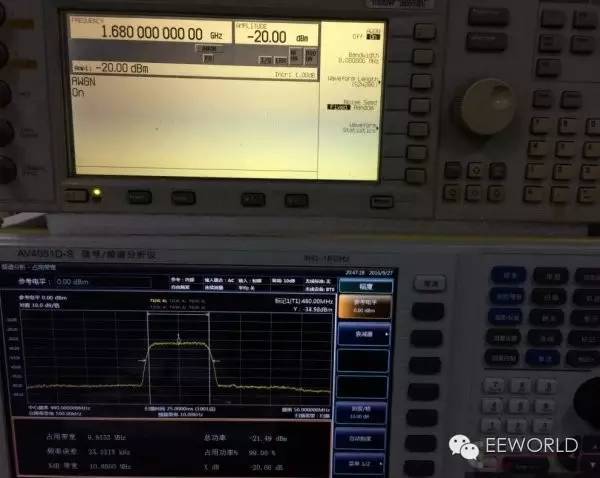

在用-20dbm信号测试。输出如下

输出信号也是如此。

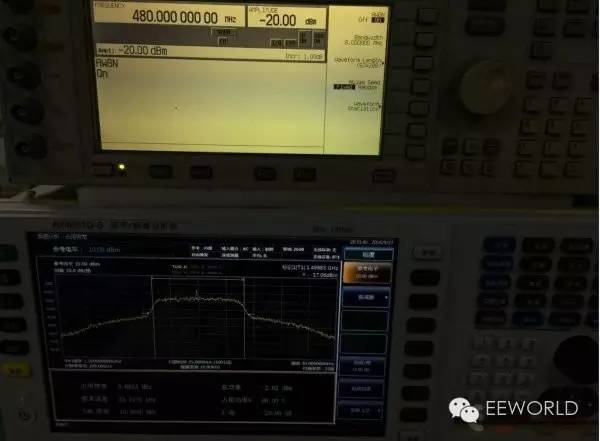

下面测试上变频器，方案几乎一样的，就是下变频的逆过程，在这里不多罗素了，直接上实际测试图

测试如上，同样采用信号源模拟出8MHz宽带信号，-40dbm。输出-20dbm。后期把中频放大器换了，最后总增益达到30db上变频测试频谱良好。

在输入-20dbm信号。测试如下

由于输入信号过大，导致放大器非线性失真，导致信号畸变，出现带肩比不够。信号变差，通信不良。更换放大器或者减小前端的增益，提高放大器的线性度，或者增加AGC电路可以解决。

由于实际使用时，通过天线发射和天线接收，两端距离拉开，信号几乎都在-20dbm以下。所以几乎可以使用。

总结

通过这个项目，学到了很多的经验，也经历很多的崎岖过程，也体验过通宵的快乐！！！做这个项目的过程中，遇到了很多问题，坚持不懈的努力，一步一步的攻克，最终实现。

加班！！！加班！！！加班！！！通宵！！！

困了就在调试车间睡一会

今天也是国庆放假的最后一天，明天下午就可以国庆七天乐了，我也一样，回我的大东北了……明天下午出发。

总结出一句话，不怕有问题，就怕没问题。只要做项目肯定有问题，没有顺利的一下就搞定，只有在解决问题中才能得到提高。

祝大家国庆七天乐！！！

点击阅读原文可与作者交流、沟通。

以上图文内容均是EEWORLD论坛网友：RF-刘海石 原创，在此感谢。

欢迎微博@EEWORLD

如果你也写过此类原创干货请关注微信公众号：EEWORLD（电子工程世界）回复“投稿”， 也可将你的原创发至： bbs_service@eeworld.com.cn，一经入选，我们将帮你登上头条！

与更多行业内网友进行交流请登陆EEWORLD论坛。
