苹果手机基带通病装卡无服务，无法接打电话，一招教你变废为宝

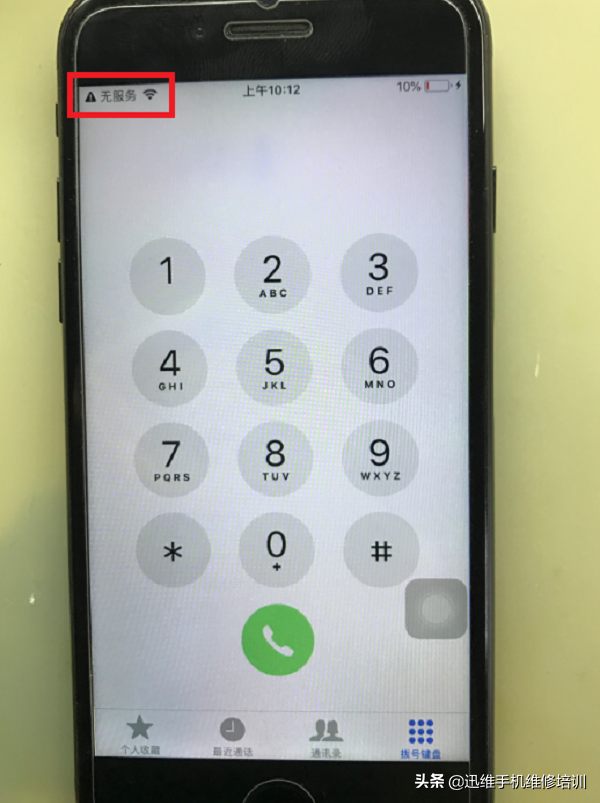

接修客户一台iPhone7，描述的故障是手机摔了之后屏幕左上角出现一个感叹号的图标，还显示无服务，手机接打不了电话。

故障分析

iPhone7这款机器摔过后会出现无基带的现象，这是个通病，是因为机器摔过之后容易造成基带电源BBPMU_RF的93和98脚焊盘虚焊，从而引起手机无服务的故障。

维修过程

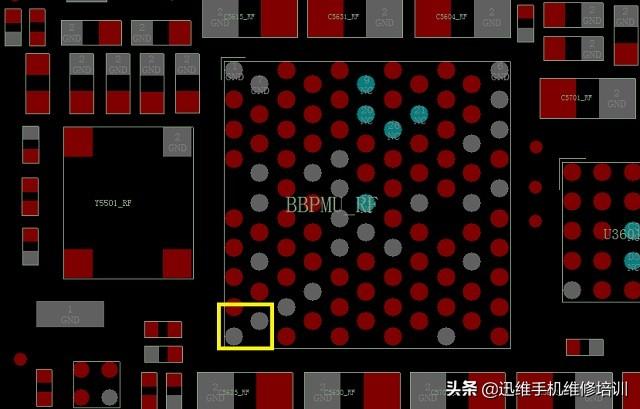

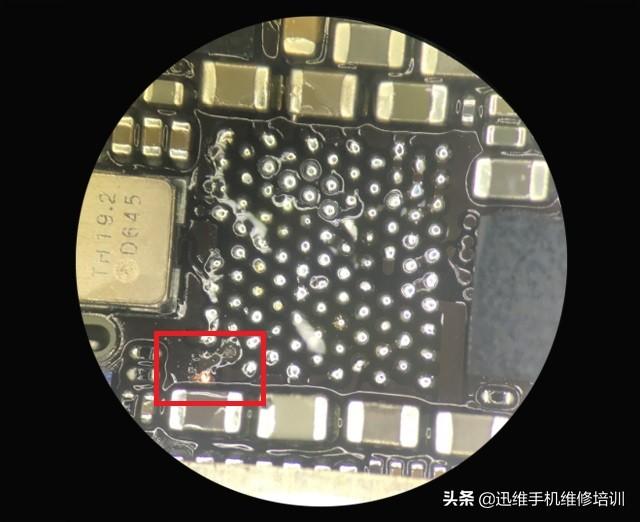

拆机拿下主板，风枪取下基带电源BBPMU_RF，发现93脚和98脚焊盘已经摔掉点了。

飞线处理，绿油固化，装回芯片。装机测试能识别到基带了，但是插卡无服务，看来还有问题。

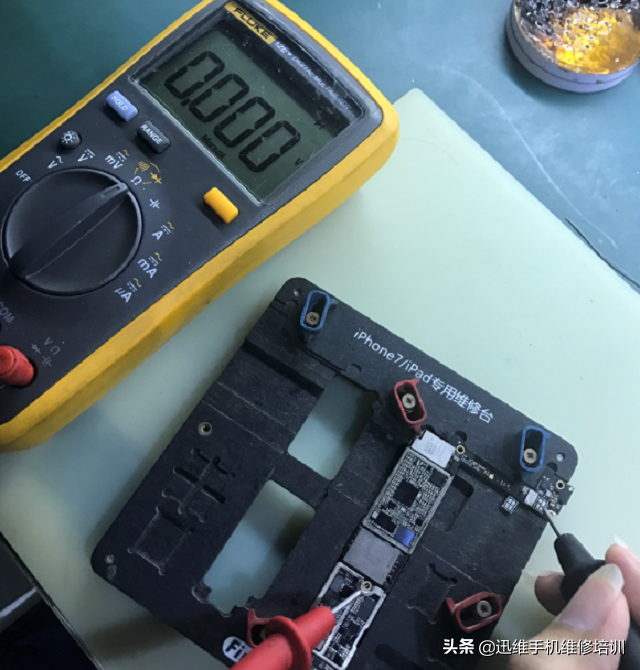

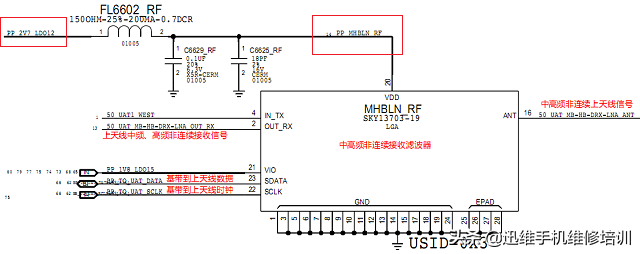

关机拆下主板，检查发现拆掉MHBLN_RF芯片测量对地阻值PP_MHBLN_RF对地短路，PP_MHBLN_RF信号是PP_2V7_LDO12经过FL6602_RF提供的。

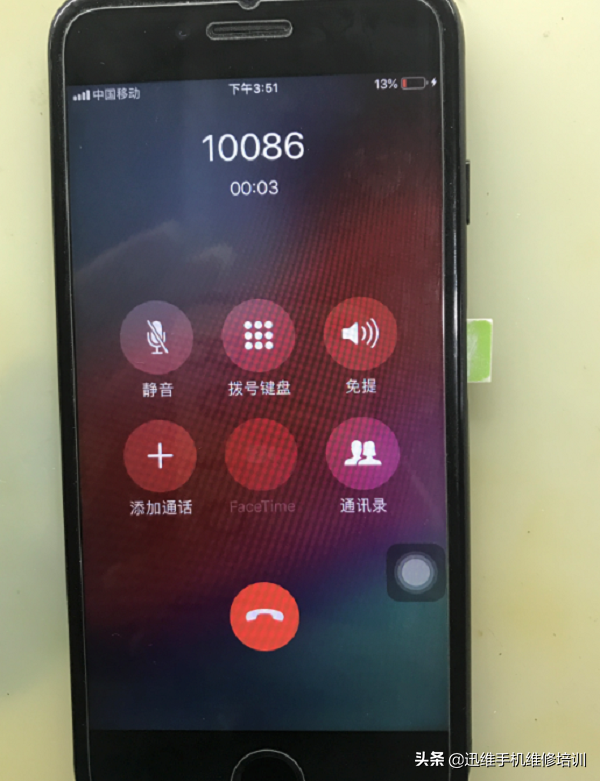

拆掉LBLN_RF芯片，PP_2V7_LDO12供电对地阻值恢复正常，装回MHBLN_RF芯片和 LBLN_RF芯片，装机测试，信号恢复正常，维修结束。

总结：此故障是基带电源BBPMU_RF93脚、98脚焊盘摔掉点导致的无基带；LBLN_RF芯片损坏导致的插卡无服务。
