[20 to 40]GHz嵌入式隔离器(RFTYT)

嵌入式隔离器由腔体、旋磁、内导体及一个偏磁场组成。内导体的两个焊接端口凸出腔体的外部，方便客户与电路板焊接，一般情况下嵌入式隔离器具有通孔或螺纹孔的安装孔，方便客户安装。

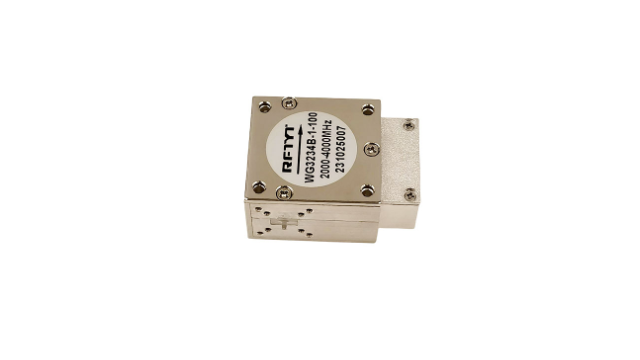

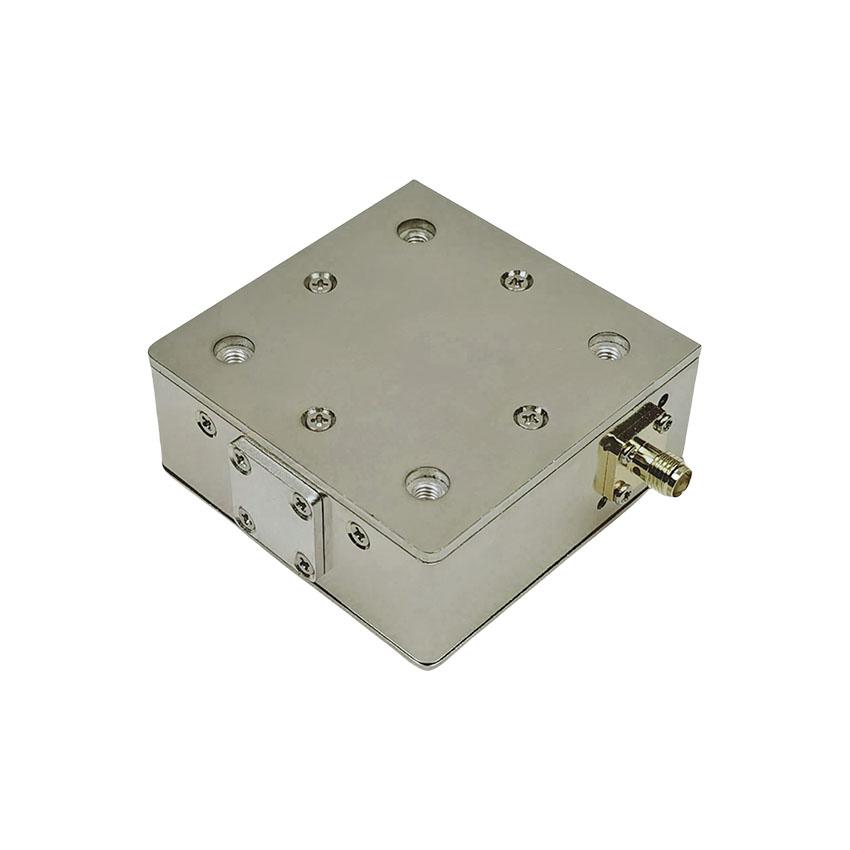

RFTYT实物图：（未打接头）

嵌入式隔离器主要用于保护前端设备，**典型的应用是在射频功率放大器里面保护功放管（功放管放大的信号通过嵌入式隔离器，将信号传输到天线，在天线失配的情况下，信号将不能反射到隔离器的前端，从而保证了功放管不被烧坏）：

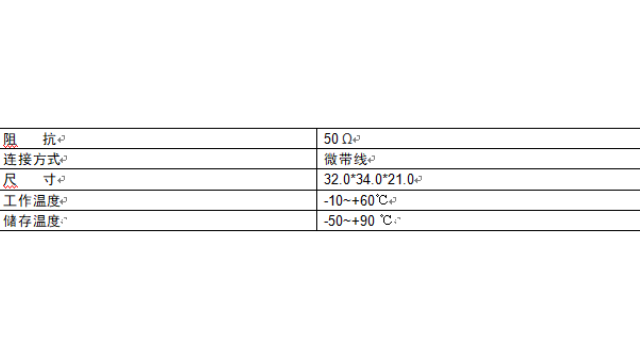

基本指标：

嵌入式隔离器的负载端也有接20dB或30dB衰减片的，这个衰减片的功能是检测天线端失配的情况，如果天线端失配的情况下，信号传输到衰减片上面，通过了20dB或30dB的衰减，信号已衰减成一个非常微弱。

每日推荐RFTYT165-168MHz同轴隔离器

介绍工作原理：

射频同轴隔离器的工作原理是基于磁场的不可逆行为。隔离器内部的磁性材料吸收并转换反射信号的磁场能量，将其转换为热能进行耗散，从而防止反射信号返回源。

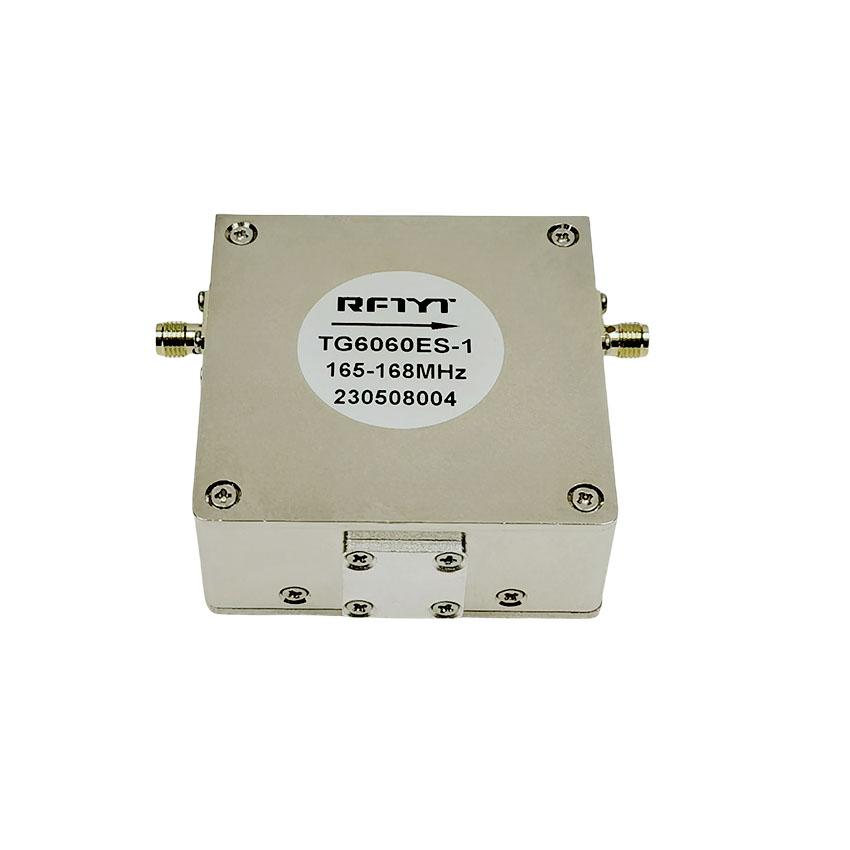

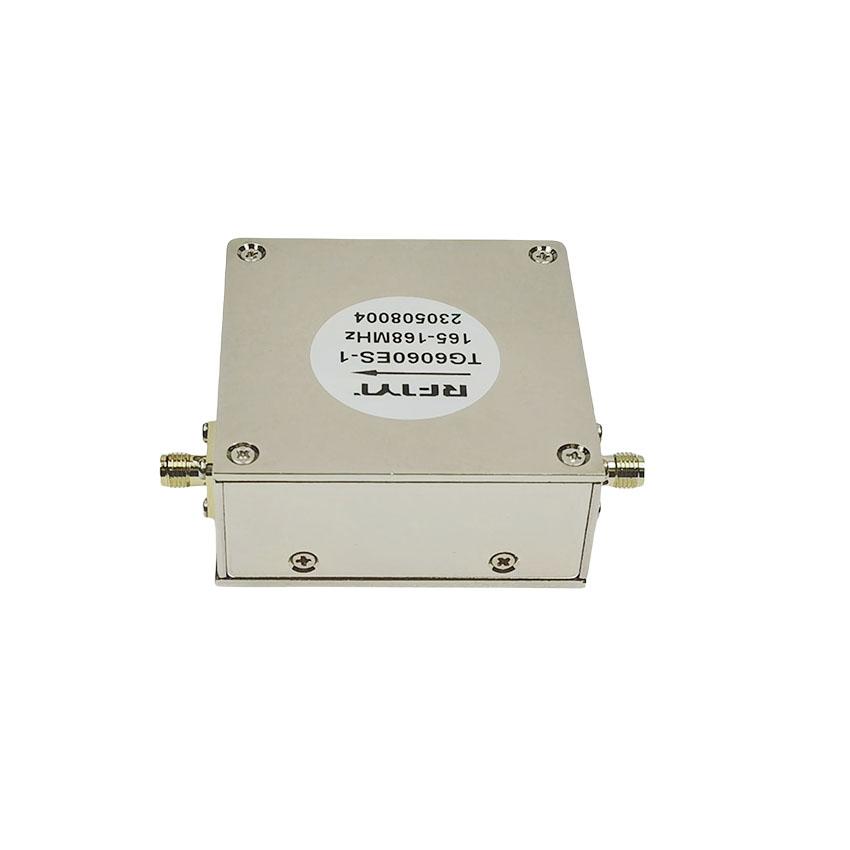

RFTYT成品图展示：

同轴隔离器主要功能是有效地传输信号，防止反射和干扰。射频同轴隔离器的主要功能是在射频系统中提供隔离和保护功能。在RF系统中，可能会产生一些反射信号，这可能会对系统的操作产生负面影响。射频同轴隔离器可以有效隔离这些反射信号，防止它们干扰主信号的传输和接收。

同轴隔离器可以用于保护射频发射器和接收器之间的设备。隔离器可以防止发射信号的反射损坏接收器。其次，它可以用于隔离射频设备之间的干扰。当多个射频设备同时工作时，隔离器可以隔离每个设备的信号，以避免相互干扰。此外，射频同轴隔离器还可以用于防止射频能量扩散到其他不相关的电路，提高整个系统的抗干扰能力和稳定性。
