还在使用数据线充电吗？RF充电技术支持5米无线传输

距离iPhone 8发布不到三个月，网上早已经铺满了其渲染图、机模图，甚至在华强北已经出现了国产安卓版的iPhone 8。有分析师指出，iPhone 8除了会将现有5V1A充电器升级为5V2A之外，还会支持无线充电方式。这意味着iPhone 8充电便可以摆脱数据线的束缚，无线充电市场也将迎来一个新的高潮。

近日，高度集成电源管理、AC/DC电源转换、充电和蓝牙低功耗技术供应商Dialog半导体公司与Energous联合推出了下一代RF无线充电解决方案–WattUp。该技术包括了DA4100功率发射器和DA2200、DA2210无线充电接收器；用小型、低成本的天线替代目前较大的线圈，并能够在4.5米范围内成功采集RF能量，实现对设备的充电。

WattUp是一种基于射频（RF）的充电解决方案，用PCB天线替代感应线圈，可通过无线电波段提供智能、可扩展的电源，有效充电距离也扩大到了4.5米。未来只需在每个房间安装一个发射器，就可以实现所有游戏终端、可穿戴设备、智能手机或平板随时随地的充电。

目前市场上的无线充电解决方案大都是基于电磁感应或磁共振技术，接收器与发射器之间的距离有一定的限制，而且要求受电设备必须落在谐振线圈的有效感应范围之内。相比之下，RF无线充电方式使用起来更加灵活方便。

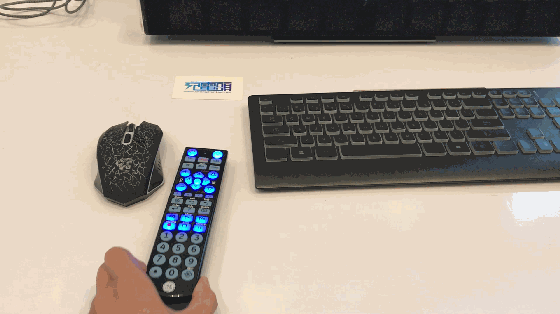

使用RF无线充电技术，无需使用充电线缆，也无需与功率发射器直接接触便可对键盘、鼠标、遥控器进行充电。

RF无线充电技术的特点

1）打破传统的接触式无线充电方式，4.5米的充电距离可以让用户实现真正意义上远距离的空间自由度。

2）使用PCB天线替代感应线圈，降低生产成本。

3） PCB天线接收器外形较线圈更小更薄，可以集成到更小的设备中，比如说蓝牙耳机。

4） 可以实现一对多的充电方式，即一台发射器可对多台接收器进行供电。

使用RF无线充电 会不会生活在辐射之中？

传统的无线充电由于电感线圈存在，必然会产生磁力线辐射，目前虽无专门的报告来描述这个问题，但以主流的WPC为例，无线充电处于对人体无害的低频非电离率上，频率还是比较低，辐射区问题不必过多担心。

同为射频信号 使用RF无线充电时会不会影响WiFi数据传输？

目前的WiFi信号频率主要有2.4GHz和5.0GHz两种；而RF无线充电的工作频段为5.8GHz，所以使用RF无线充电时并不会干扰Wi-Fi数据传输。

RF无线充电的成本高吗？

无线充电包括电源管理模块、发射电路、充电板等，同时还涉及专利费用，成本应该会高于目前广泛使用的充电宝或常规充电电源。但是相比线圈式的无线充电方案，RF无线充电技术使用低成本的PCB天线替代昂贵的感应线圈， 生产成本也会降低不少。

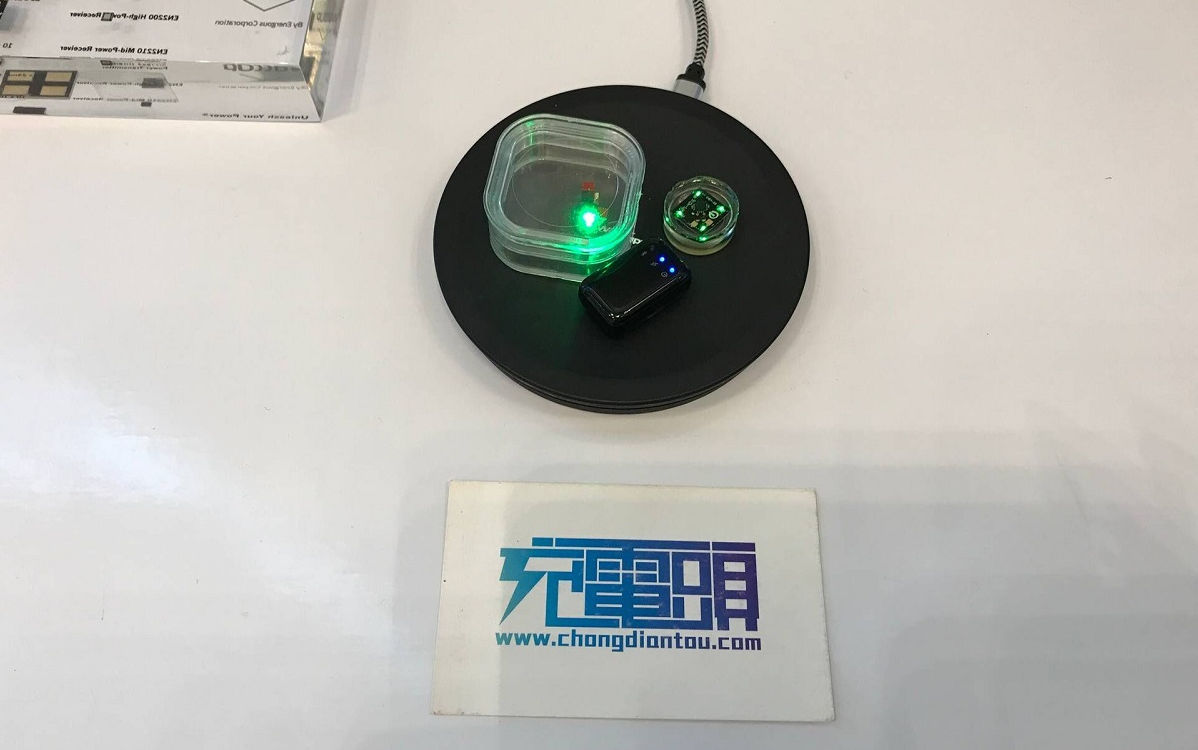

RF无线充电系统（近场）DEMO，可现实一对多可穿戴设备无线充电。

RF无线充电系统（中场）DEMO，显示器下方的长型方盒为功率发射器，受电设备目前可以是键盘、鼠标和遥控器以及微电流的智能家具产品。相信随着技术的成熟，RF无线充电在未来将有望应用于手机、平板等大功率设备。

相关阅读：

重磅：这家厂商拿下iPhone 8无线充电大单！

苹果加入WPC无线充电联盟 这两支股票疯涨

真正的无线充电：一种持续充电方式现已诞生

土豪金共享单车被吐槽亮瞎眼，殊不知它已在布局无线充电

小到不可思议：EnergyPad 10W无线快速充电器

光纤射频传输（RFoG）入门

在许多情况下，通过长距离同轴电缆发送射频信号的损耗和潜在干扰，会导致混合光纤同轴电缆（HFC）网络性能不足。原因是，用于保持网络基础设施合理成本的射频同轴电缆的损耗和干扰敏感性，远远大于光纤或更高质量的同轴电缆。

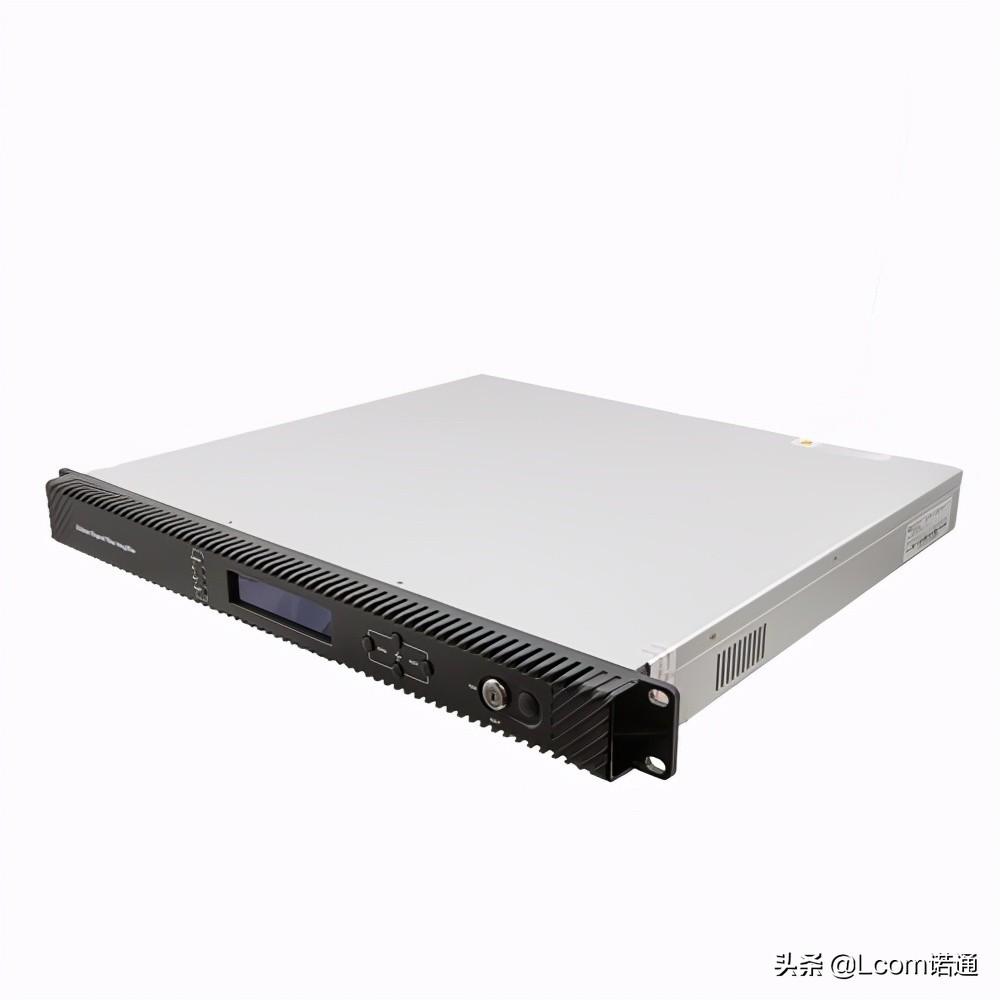

掺铒光纤放大器，1个FC端口，78个通道，14dBm

2010年，电缆通信工程师协会（SCTE）发布了光纤射频传输（RFoG）规范，为解决这一问题提供了一个解决方案。这使得在无源光网络（PON）或千兆无源光网络（GPON）中，可以使用单模光纤代替同轴电缆进行长距离运行。这有利于向家庭和企业提供互联网和其他通信服务，因为RFoG能够使用带有射频调制信号的现有光纤网络来提供1 GHz的下游带宽。RFoG标准将上行传输波长设置为1550 nm，下行传输频率设置为1310 nm或1610 nm。这项技术允许光纤到户（FTTH）或光纤到企业（FTTB）使用DOCSIS网络提供通信服务，RFoG发射机和接收机节点提供高达50公里的距离覆盖。

RFoG可用作独立的点对多点（P2M）系统或现有PON/GPON的光学覆盖。RFoG标准还向后兼容一些先前存在的RF调制技术，这使得现有前端或客户端设备（CPE）能够重复使用。

RFoG可以采用两种体系结构类型之一，即被动体系结构或混合体系结构。作为无源，RFoG系统在工厂中没有有源设备的PON中，在行业标准20 km的范围内经历32次拆分。混合式RFoG系统使用有源场光学器件来保持性能或扩展光纤的覆盖范围。根据分流比，RFoG系统可以达到更高的分流，或允许在较低的范围内进行更多分流。

RFOG可能受到光拍频干扰（OBI）影响，当具有相同或相似光波长的两个发射机同时传输时，会发生光拍频干扰（统计概率事件）。工厂中活跃客户越多，发生OBI的可能性就越大。尽管这是一个令人担忧的问题，但有许多无OBI系统可用于消除这一风险，并支持RFoG技术的广泛推广。
