了解电视的基本接口，解锁电视的更多玩法！

平板电视越来越多功能化，设置了各种各样的接口以满足不同场景的需求，想要最大化地解锁平板电视的各种功能用法，首先就得熟悉电视机上的各种基础性接口。

各种不同的电视接口

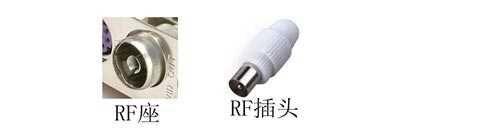

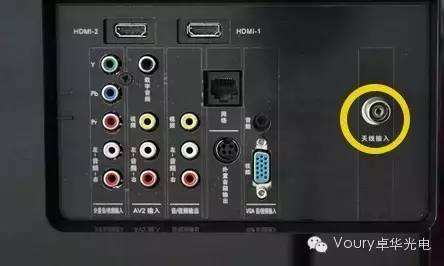

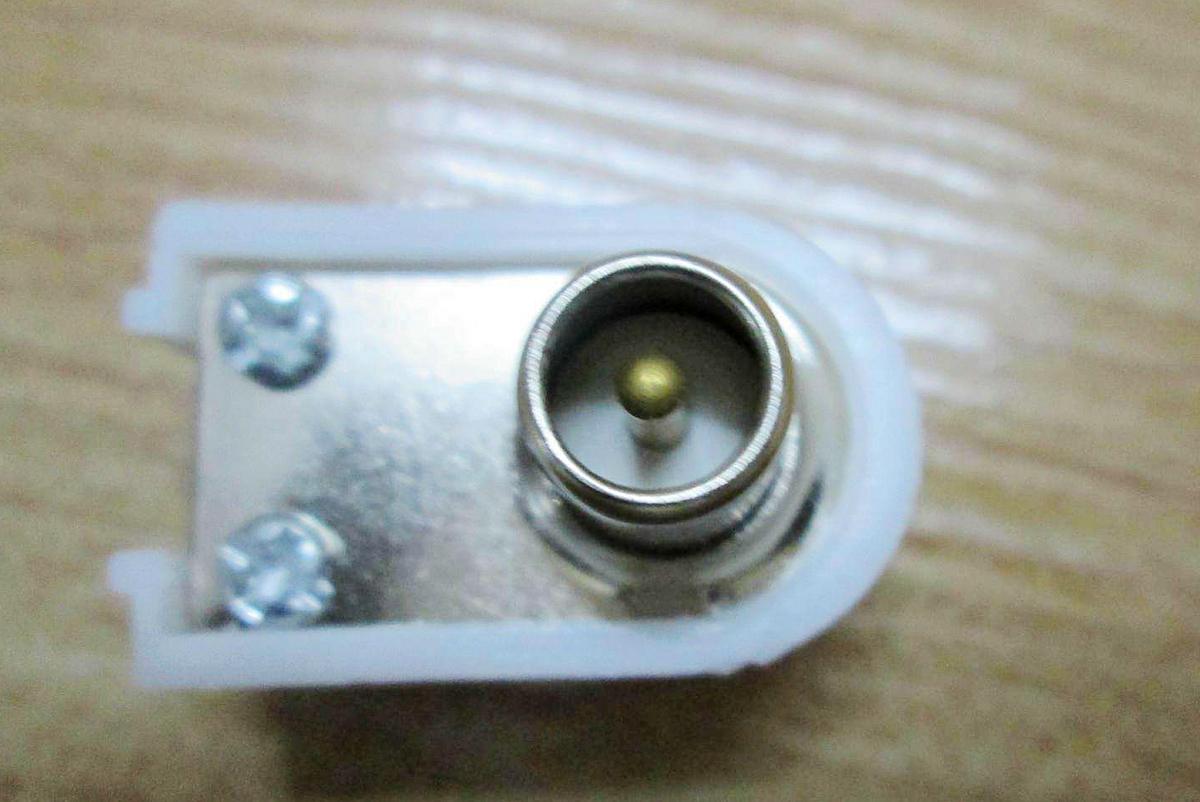

1.TV接口（RF接口）

RF接口

TV接口又称RF射频输入， 此接口为模拟信号接口， 这是最早出现在电视机上的接口，也是目前国内应用最广泛的电视接口， 目前家庭有线电视采用的就是这种接口模式 ，可以说是最接地气的TV接口了。

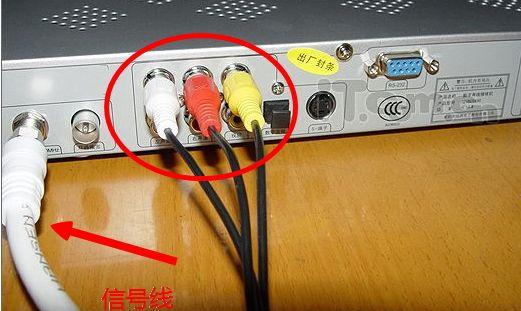

2.AV接口

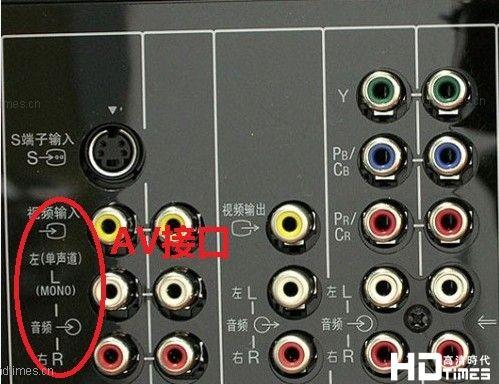

AV接口

AV接口在电视与DVD的连接中使用比较广泛，是每台电视的必备接口之一，成像质量比TV接口稍好。它分为红黄白三条线，红色与白色线分别组成左右声道，黄色是视频接口。在使用方面也非常简单，只需要将三种颜色的AV线分别与电视端的三种颜色的接口对应连接即可。

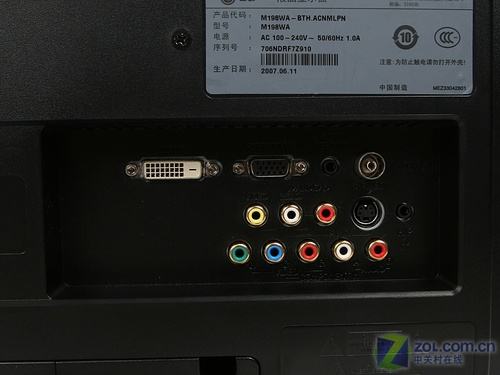

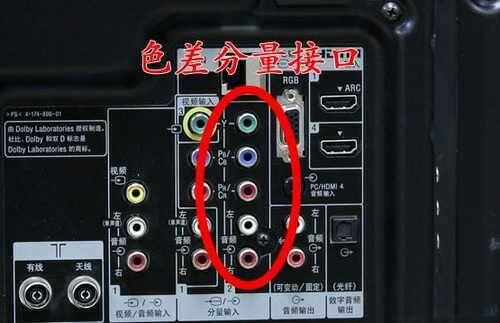

3.色差分量接口

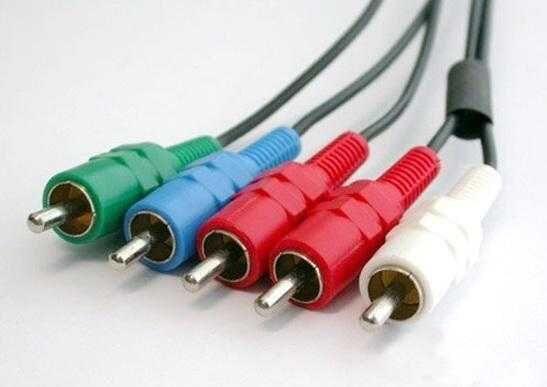

色差分量接口

色差分量接口不仅是将音频和视频分离传输，还进一步利用3根信号线实现亮色和两路色差信号的分离传送：亮度以Y标注，两路色差信号是 三原色信号中的两种——蓝色和红色。分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。

色差分量接口

另外两根信号线是负责独立传输音频，类似于AV中的红线和白线，分别负责左右声道。

4.VGA接口

VGA接口

VGA是将模拟信号传输到电脑显示器的接口，常用于连接电脑。但VGA接口只能传输图像信号，无法传输声音信号。 有的电视不具备VGA接口，若需要VGA连接电脑，只需购买一个转接器就可使用。

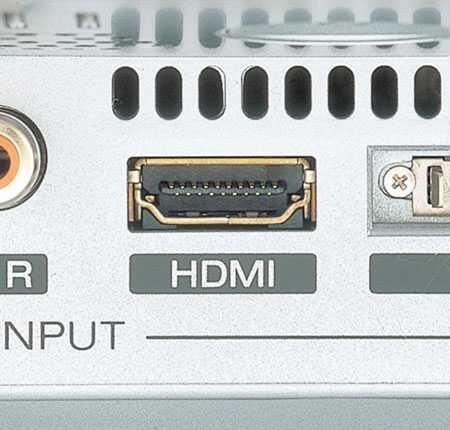

5.HDMI接口

HDMI接口

HDMI是高清晰多体接口 ，应该是目前智能电视标配的接口，可以无损传输各类高清画质的视频信号。 它在简化线材的同时，提供不压缩的高清晰数字视频和多达8声道的音频信号，让用户充分享受高品质的数字娱乐体验，是高清电视时代的最佳影音传输接口。

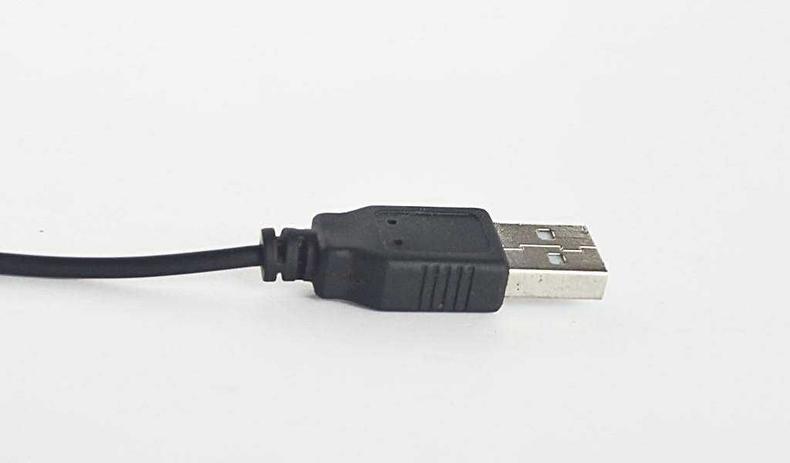

6.USB接口

USB接口

USB接口相信大家都不陌生，它具有支持热插拔，即插即用，支持的电子设备多等优点。USB具有三个规范，即USB1.1、USB2.0和USB3.0，可接数码相机、数字音箱等数码设备。

7.网络端口

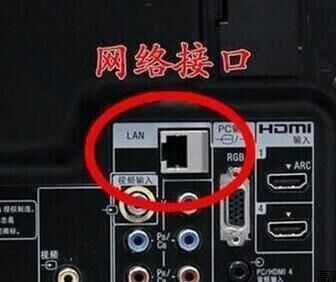

网络端口

网络端口就是连接网络信号的专用接口。

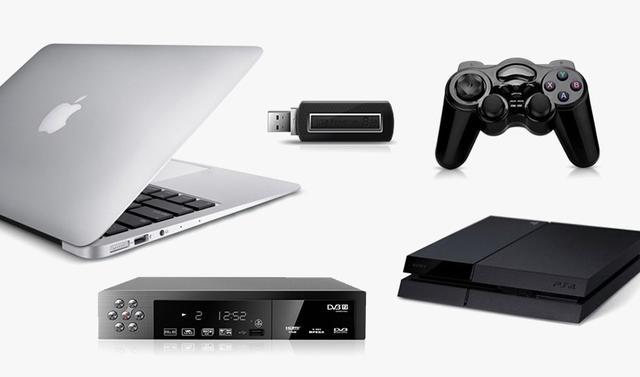

以上接口都是平板电视上的基本接口，可以差异化地满足各种娱乐需求，轻松连接电脑、游戏机、手柄、机顶盒等设备。

常见视频接口与应用，看清楚莫乱插

时至今日，2k，4k电视机，显示器已经到达一个比较理想的价位。然而，新买回来的显示器能用好了吗？

前阵子，同事买了一台2k分辨率，32寸显示器迎接CS：GO国服，然而却只有1080p。一问，还在用老旧的VGA接口。这真是暴殄天物。作为一个爱折腾的DIY，给同事扫盲顺便也给大家伪科普一下。欢迎拍砖，欢迎补充。

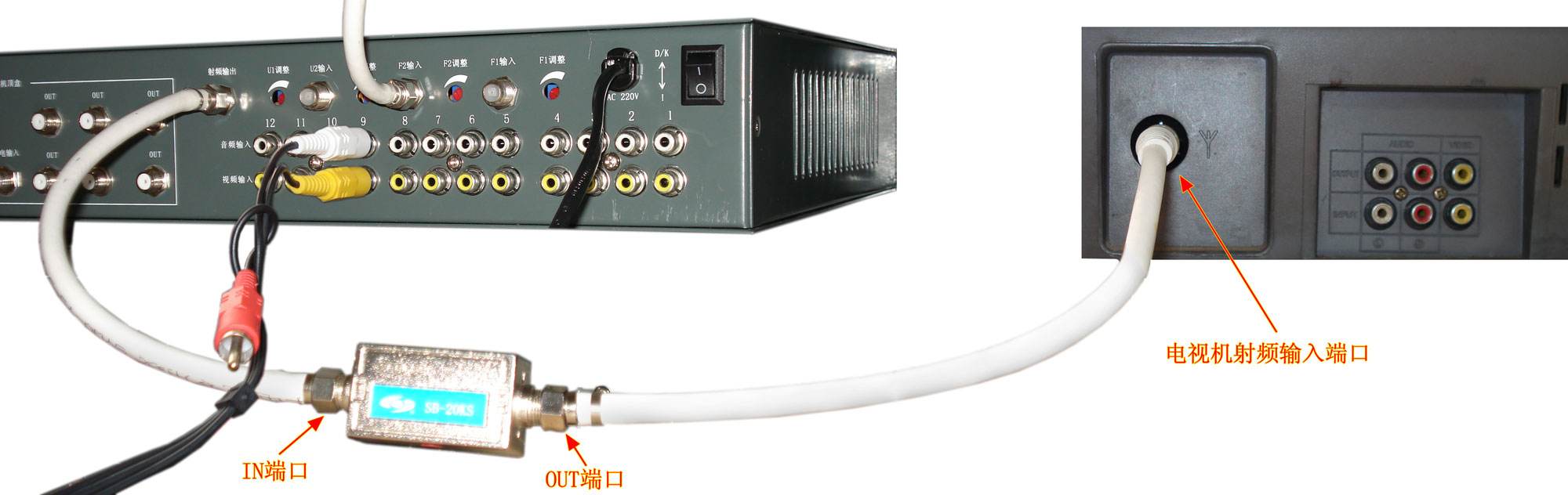

一、RF射频口

射频（RF）是Radio Frequency的缩写，它是一种高频交流变化电磁波的简称。射频技术在无线通信领域中被广泛使用，有线电视系统就是采用射频传输方式。

天线和模拟闭路连接电视机就是采用射频（RF）接口。作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。

请允许我挖出一个90后基本上没有见过的上古接口，这个接口可以说带给7080快乐太多了。

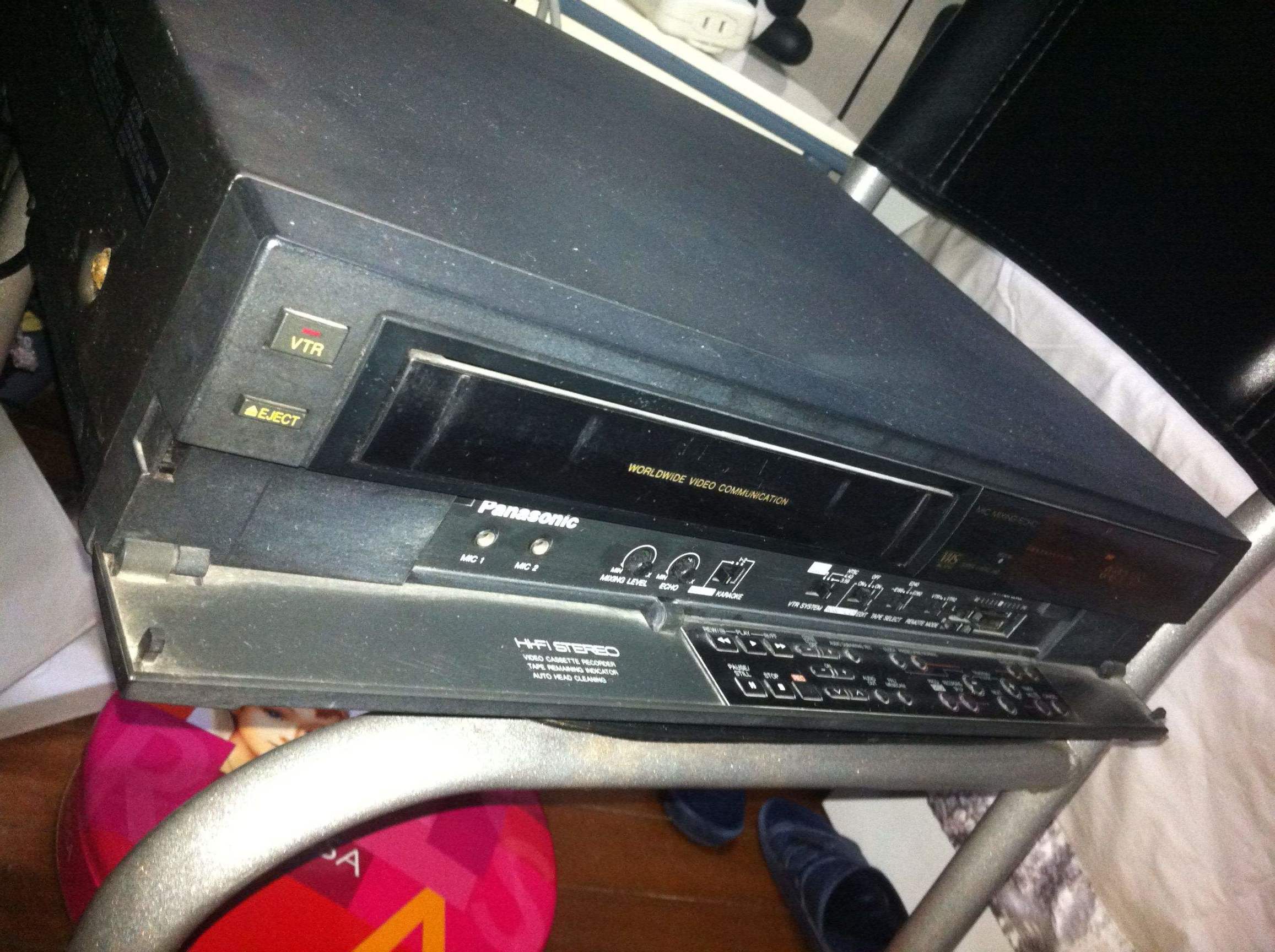

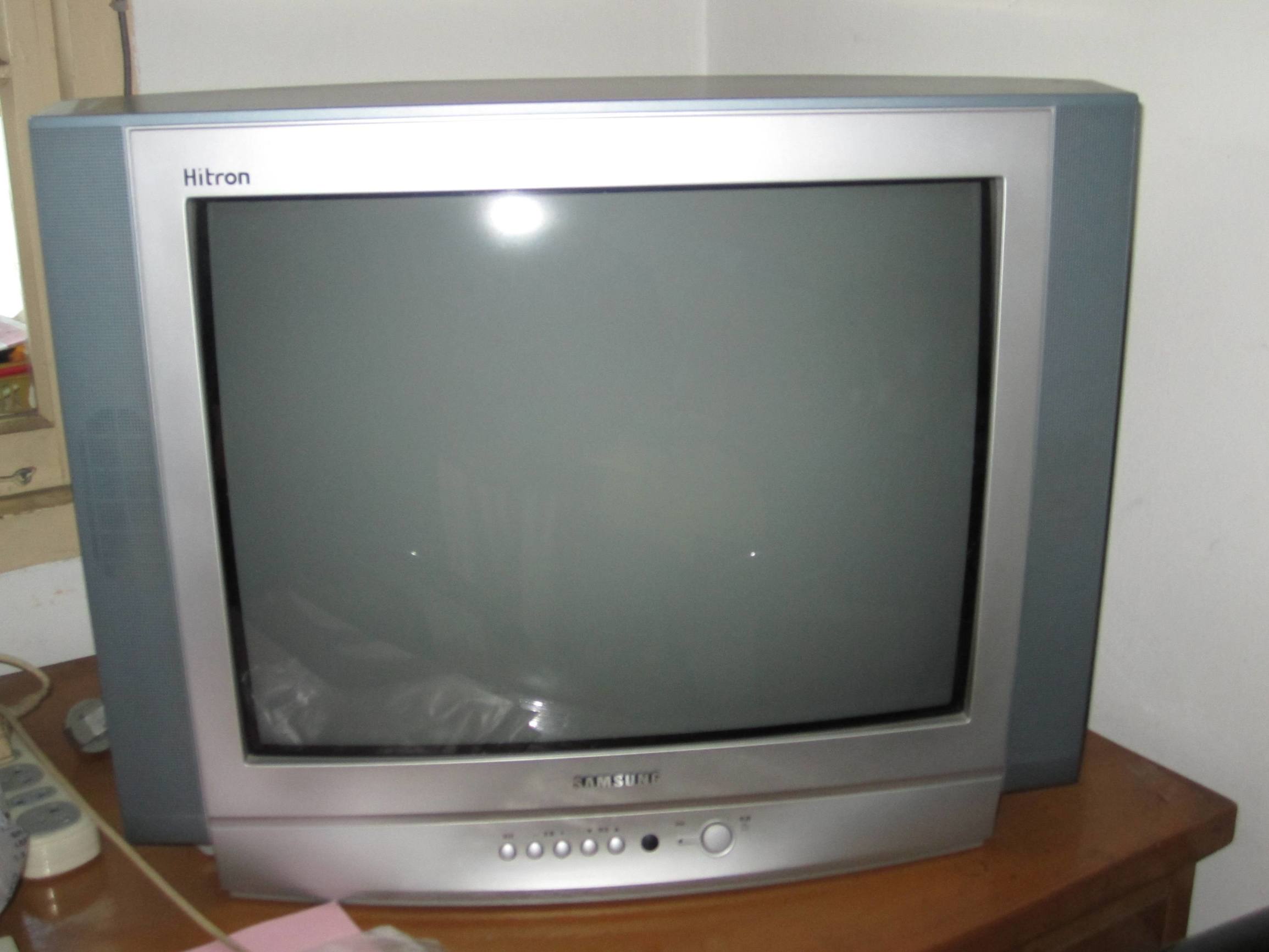

老式电视机，红白机，录像机，那个时代的高档娱乐。FC游戏就不需要多说了，光一个魂斗罗我可以水一个贴了

2.RCA端口（A V线）

学名应该是复合视频，不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA（莲花插座）接头。“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。

RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。RCA俗称莲花插座，又叫AV端子，也称AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。RCA通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以应用的场合包括了模拟视频、模拟音频、数字音频与色差分量传输等。RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。

由于AV接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

随带把色差线也一口气说吧，原理类似

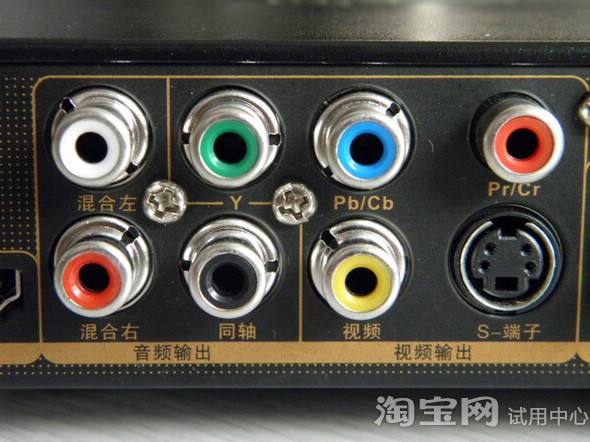

YPbPr/YCbCr色差接口

色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。绿色线缆（Y），传输亮度信号。蓝色和红色线缆（Pb 和Pr）传输的是颜色差别信号。色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。

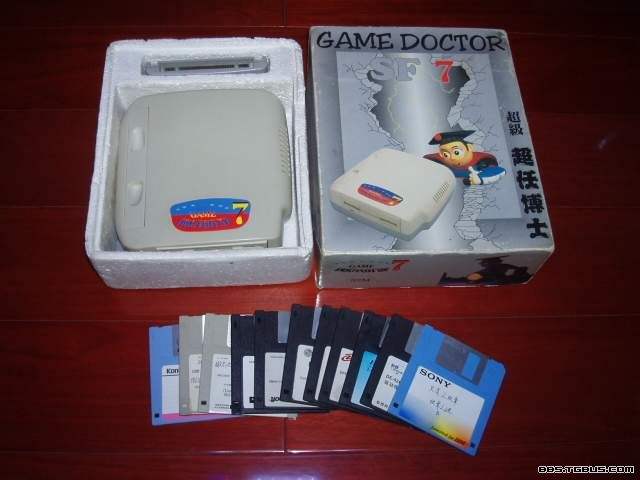

超任，超任博士，16位游戏机。不仅仅画面比起红白机强大，还有部分街机移植游戏

慢动作，无限复活，不死身。超任博士就是早期盗版超任或者世嘉五代（MD）的工具，同时加入了金手指可以作弊（吃瓜群众：说到红白机就不是盗版，FC就没有盗版游戏，FC就没有磁碟机一样。。。。。。。。。。）

谁还记得，当年春丽还不是象腿，还女神过的

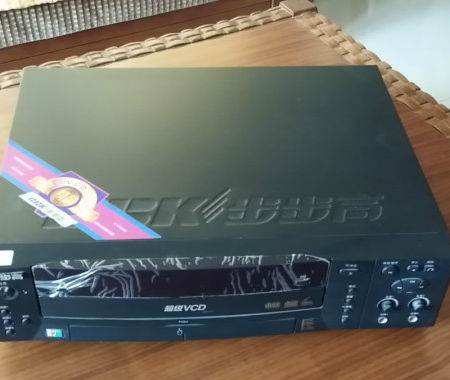

相比于录像机，还有曾经高富帅才玩得起的PD，VCD才是真正的时代见证

爱多（代言人成龙，已挂），万利达（现在还有低端手机，学习机，），步步高（代言人李连杰，蓝绿厂的第一桶金就是VCD，vivo，oppo手机，不需要介绍了）

，先科（现在还有行车记录仪之类的车载产品），万科（跟万科地产到底什么关系查不到，求扫盲），金正这些都是当年的知名品牌

当年有个说法，日系VCD是钱多人傻，读碟能力差，D碟只能用国货。

以前在电脑城打工，原装sony无人要，要D货，只有D货才能读藏经阁

知道藏经阁吗？传说老板是个女人，半夜果身跳楼出逃，从此江湖只留下姐的传说。

顺便一说，3DM的鸟姐也是一位美女。（两位大姐无任何关系，我凑个字数而已）

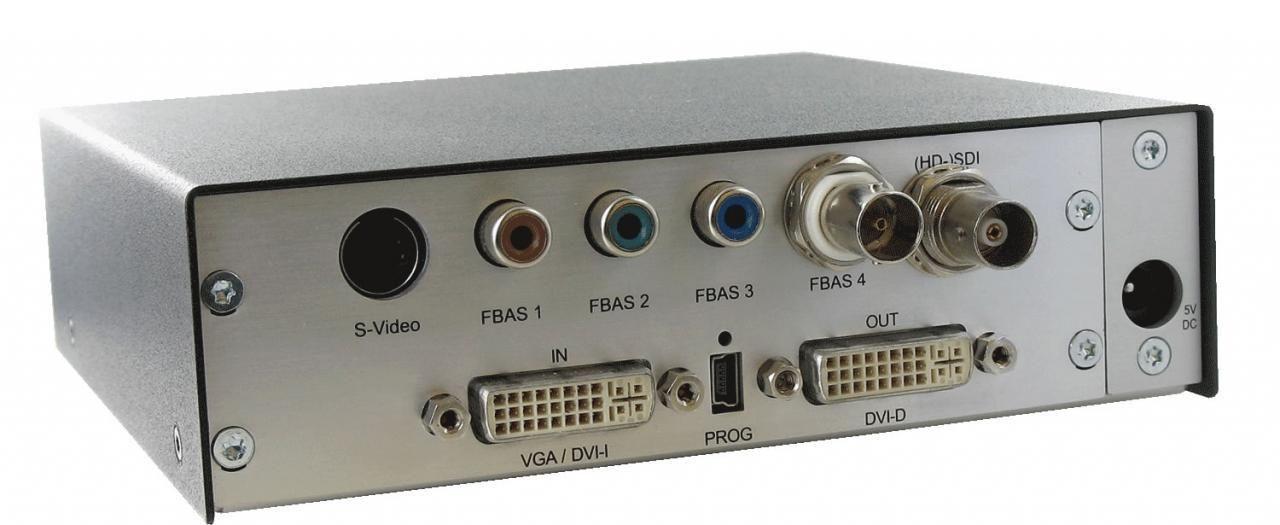

3.S端口

S端口全称是Separate Video，也称为 SUPER VIDEO。S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S端口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

实在话，家贫，这东西倒是没用过

直到前几年，遇到广西妹纸跟我组装机器才接触到。我们乡下有一种叫做路边摊K房，里面就是用低端的电脑+老爷电视机做K歌的，随便卖点酒水或者其他别的服务（我没去过，其他有什么我也想知道）

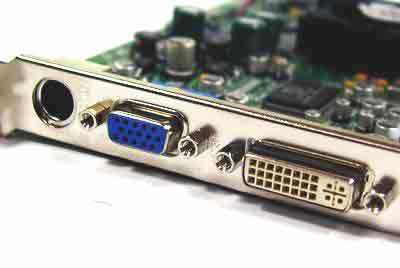

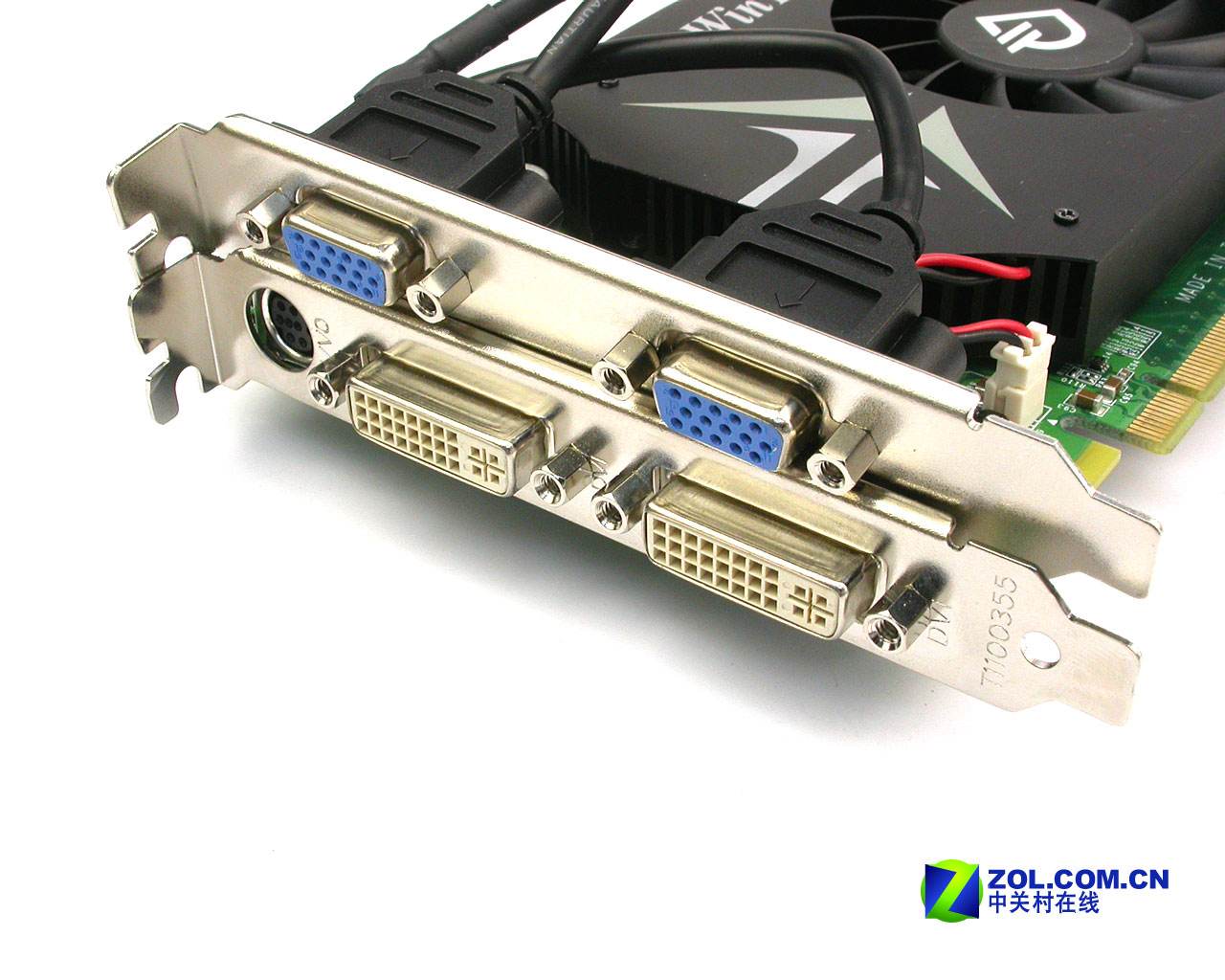

电脑显卡也有带S端口的，其中radeon 9100 vivo（此vivo跟蓝绿厂或者索尼无关，刚好缩写一样而已）就是早期全接口显卡，也是高端货

ATI还有一种神卡，带电视卡的，可以直接看电视节目。可惜百度不到相关的资料，求大家补充，指正

注意，这个接口比起ps/s大，而且无任何关系

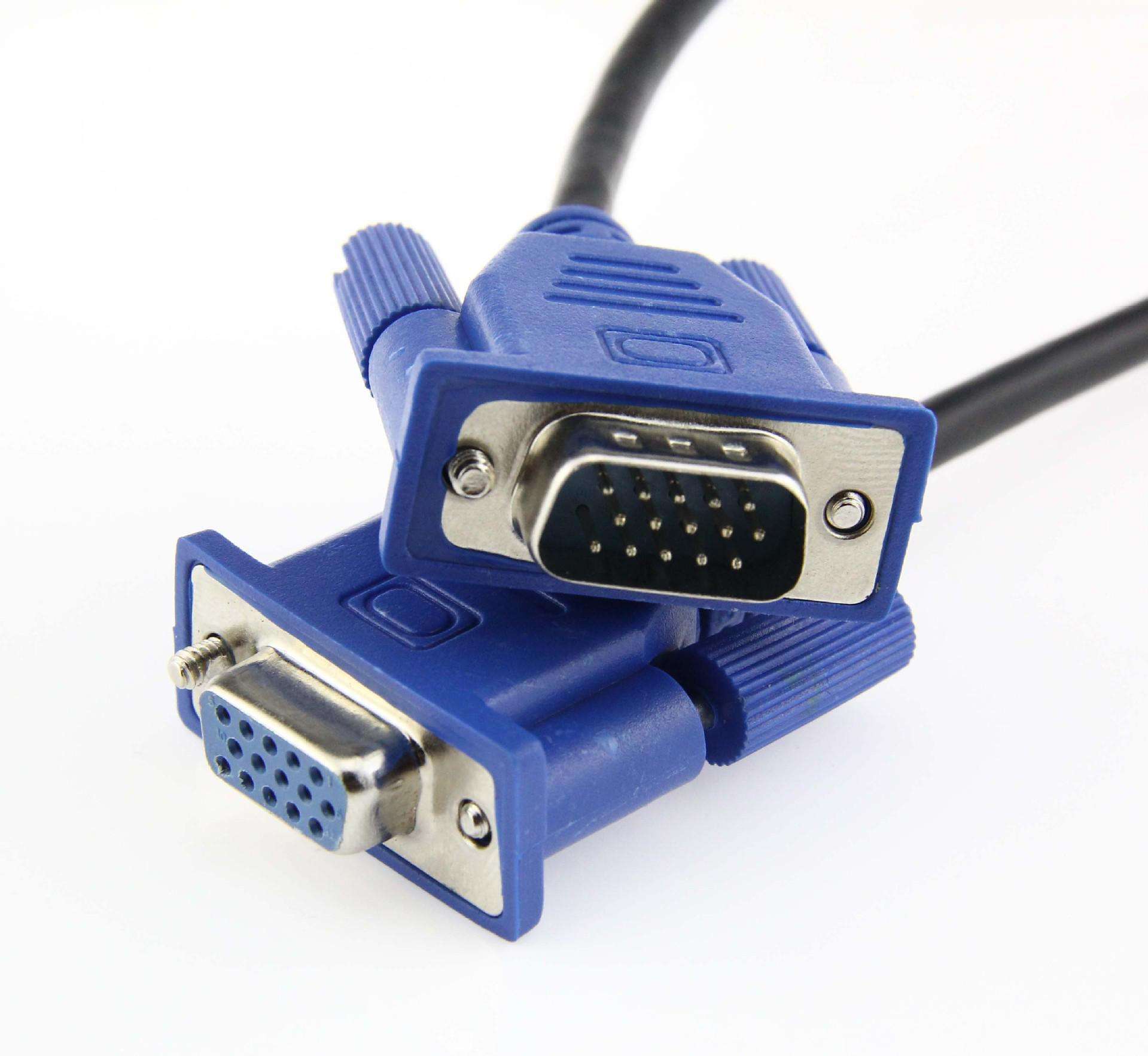

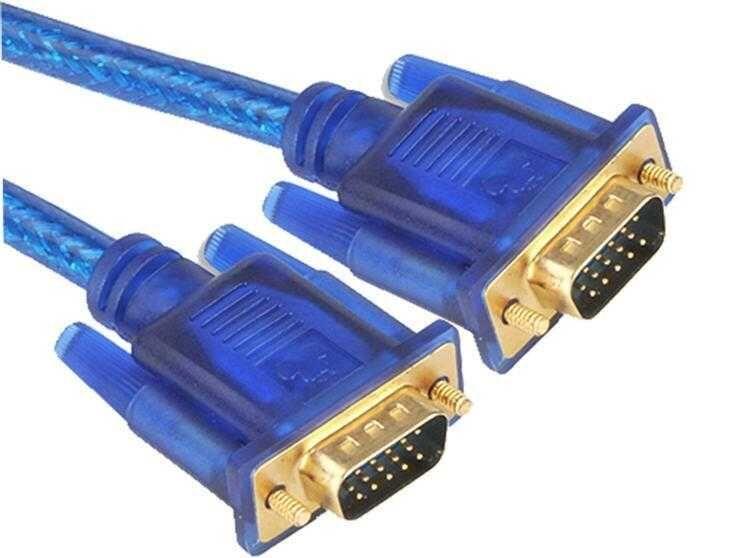

4.VGA接口

VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

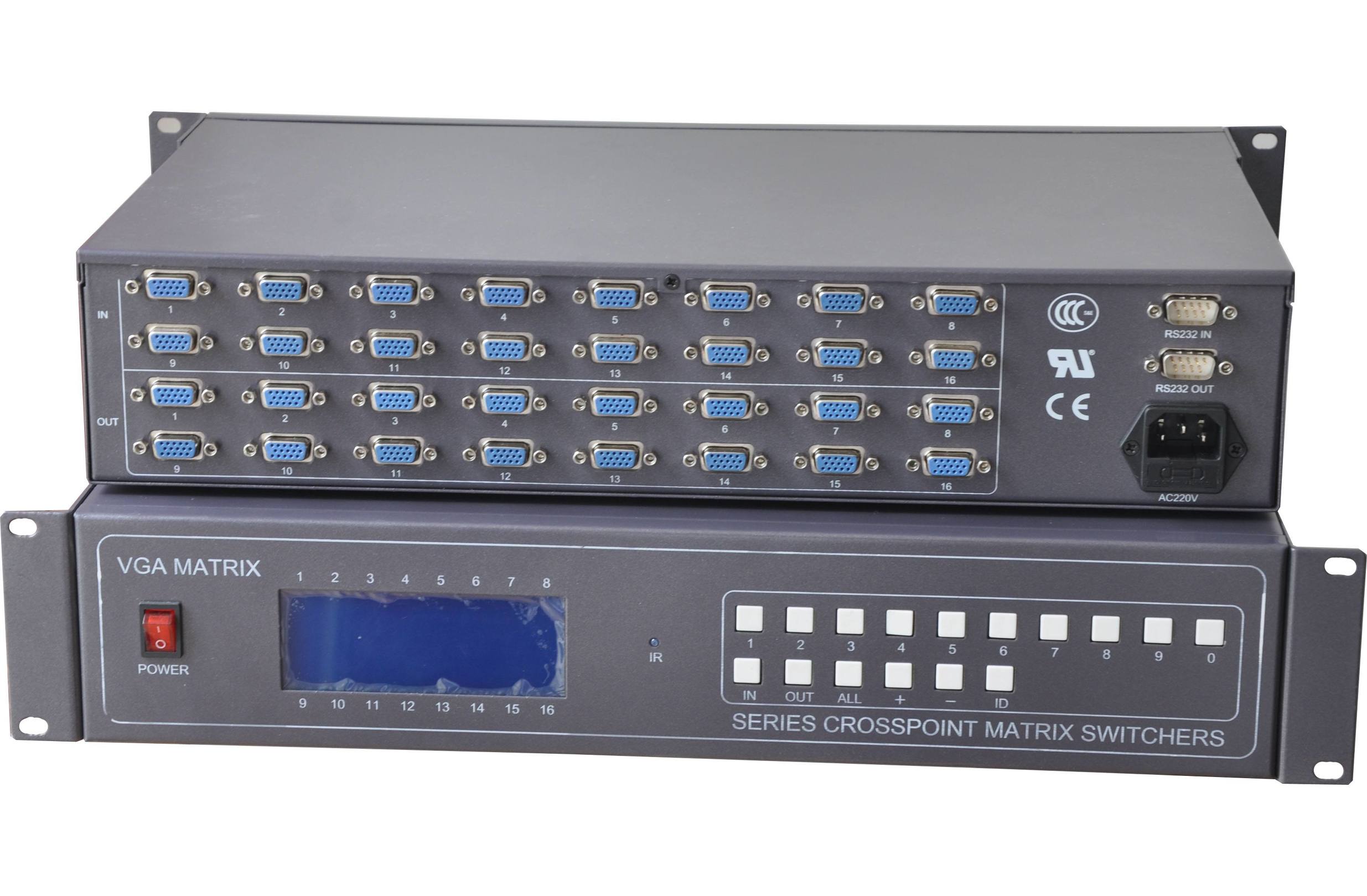

VGA虽然落后，但是在投影仪，监控设备，商业机器等领域还是有一定生命力的

VGA最大分辩远可以达到4096x2048，但是VGA对于线材，数模转换要求很高，很多时候确实只能1080p止步

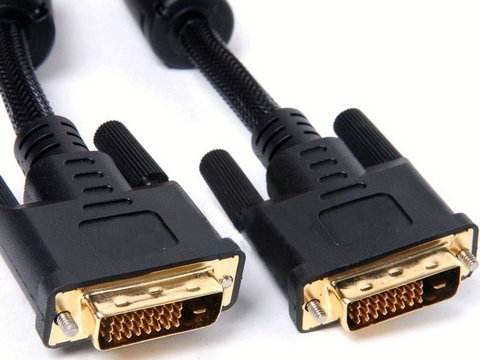

5.DVI线

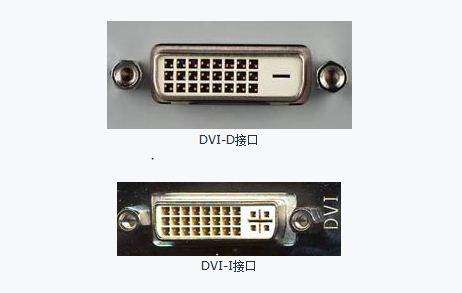

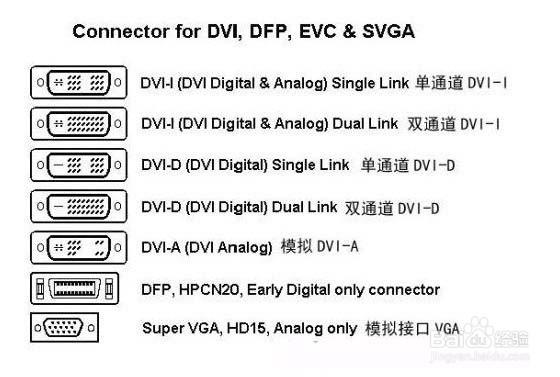

首先，DVI是有五种不一样的规格的，显示效果，分辨率各有差异

DVI接口是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种差分信号机制，可以将像素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接收数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

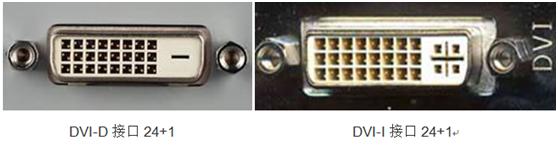

DVI-I双通道 数字/模拟 可转换VGA

DVI-I单通道 数字/模拟 可转换VGA

DVI-D双通道 数字 不可转换VGA

DVI-D单通道 数字 不可转换VGA

DVI-A 模拟 已废弃

DVI-I 18+5(单通道) 支持最大分辨率1920*1200 60Hz

DVI-I 24+5(双通道) 支持最大分辨率2560*1600 60Hz 1920*1200 120Hz

DVI-D 18+1(单通道) 支持最大分辨率1920*1200 60Hz

DVI-D 24+1(单通道) 支持最大分辨率2560*1600 60Hz 1920*1200 120Hz

对于DVI有两大误区。第一，DVI画质不如HDMI，这是错误的。同样分辨率，两者一样。只是HDMI功能更多。

第二，DVI不能传说音频。其实有空的引脚可以做，也有厂家玩过，但是并不是开放技术，而且不通用。现在大家都懒得计较了

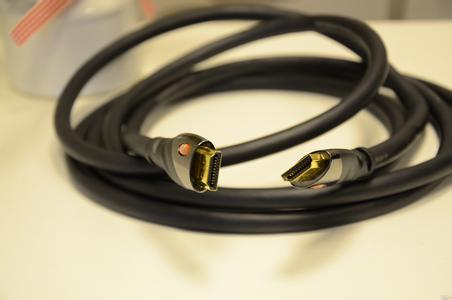

6.HDMI

高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps（2.0版）。

同时无需在信号传送前进行数/模或者模/数转换。

HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。

HDMI所具备的额外空间可应用在日后升级的音视频格式中。

HDMI 1.4已经可以支持4K了，但是受制于带宽，最高只能达到3840×2160分辨率和30FPS帧率，HDMI 2.0则将带宽扩充到了18Gbps，可以支持3840×2160分辨率和50FPS、60FPS帧率。

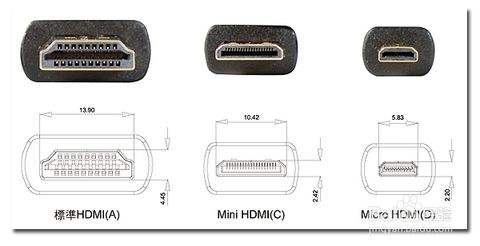

值得一说，HDMI有三种接口，标准呢，mini，Micro，相当于USB线的情况。换算到手机就是标准卡，micro卡，nano卡

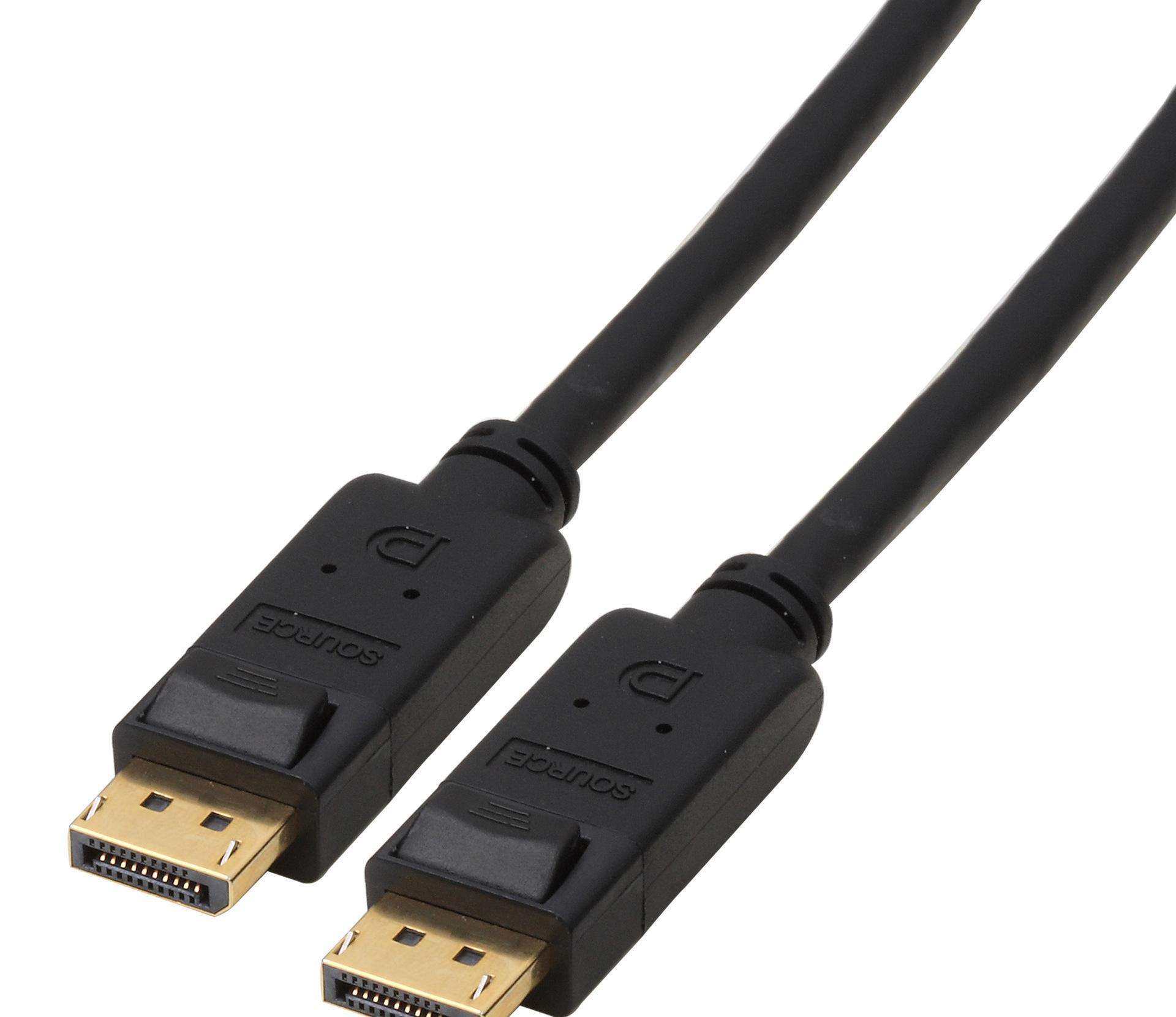

7.DP接口

DisplayPort也是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。2006年5月，视频电子标准协会(VESA)确定了1.0版标准，2008年升级到1.1版，提供了对HDCP的支持。1.3版将总带宽提升到了32.4Gbps(4.05GB/s)，四条通道各自分配8.1Gbps。DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星、aoc等业界巨头的支持，而且它是免费使用的。

从性能上讲，DisplayPort 1.1最大支持10.8Gb/S的传输带宽，HDMI 1.3标准能支持10.2G/s的带宽；另外，DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，1920×1200分辨率的色彩支持到了120/24Bit，超高的带宽和分辨率完全足以适应显示设备的发展。

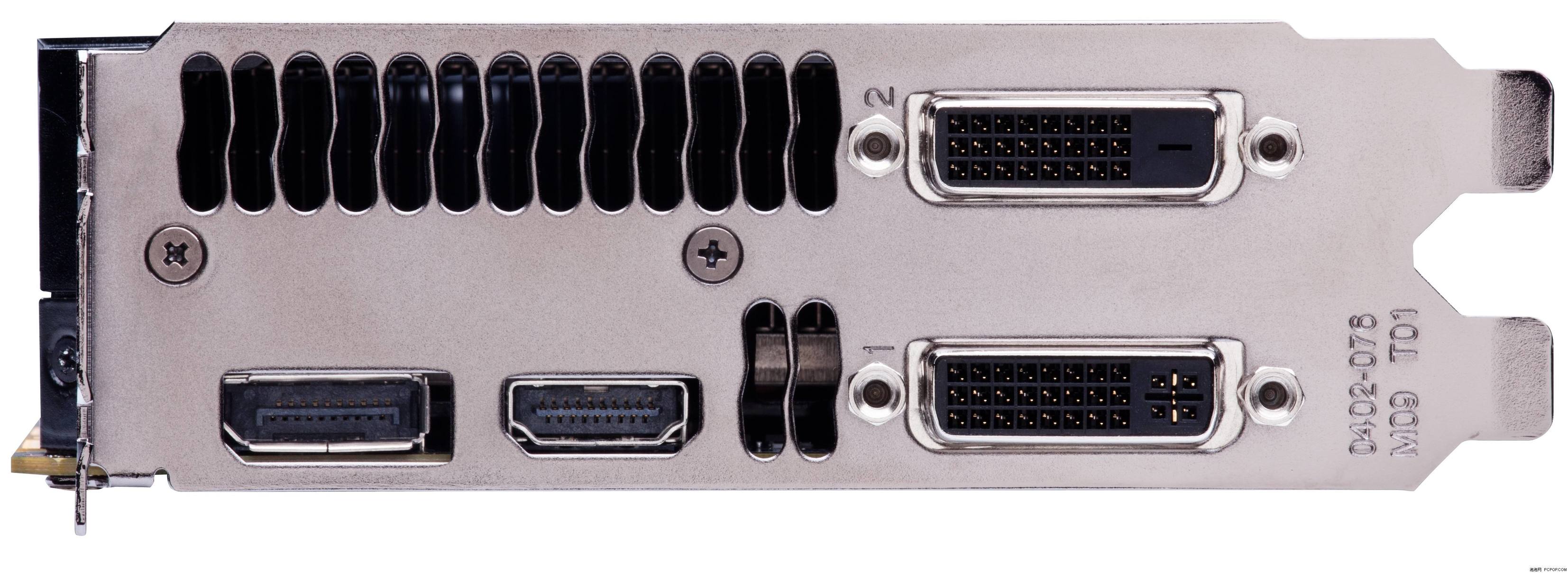

从这图可以看到，HDMI和DP接口是不一样的

HDMI接口形状接近于梯形；DP接近于反D字型

至于DisplayPort与HDMI的区别，HDMI最先是面向CRT而制定的规格，无论是HDMI还是其“孪生兄弟”UDI(实质是去掉HDMI的音频传输功能)，两者都继承了DVI的核心技术TMDS，从本质上来说仍然是DVI的扩展。DVI、HDMI、UDI的视频内容都以即时、专线方式进行传输，这可以保证视频流量大时不会发生堵塞 而DisplayPort一开始则面向液晶显示器开发，采用“Micro-Packet Architecture(微封包架构)”传输架构，视频内容以封包方式传送，这一点同DVI、HDMI等视频传输技术有着明显区别。也就是说，HDMI的出现取代了模拟型号视频，而DisplayPort的出现则取代的是DVI和VGA接口。

随便一说，雷电接口相当于mini DP（DP口的一种形式而已，不是新接口）+pcie。也就是说，雷电接口相当于具备音频，视频，数据传输能力，非常强大的说。可惜缺点是贵，授权各方面都贵

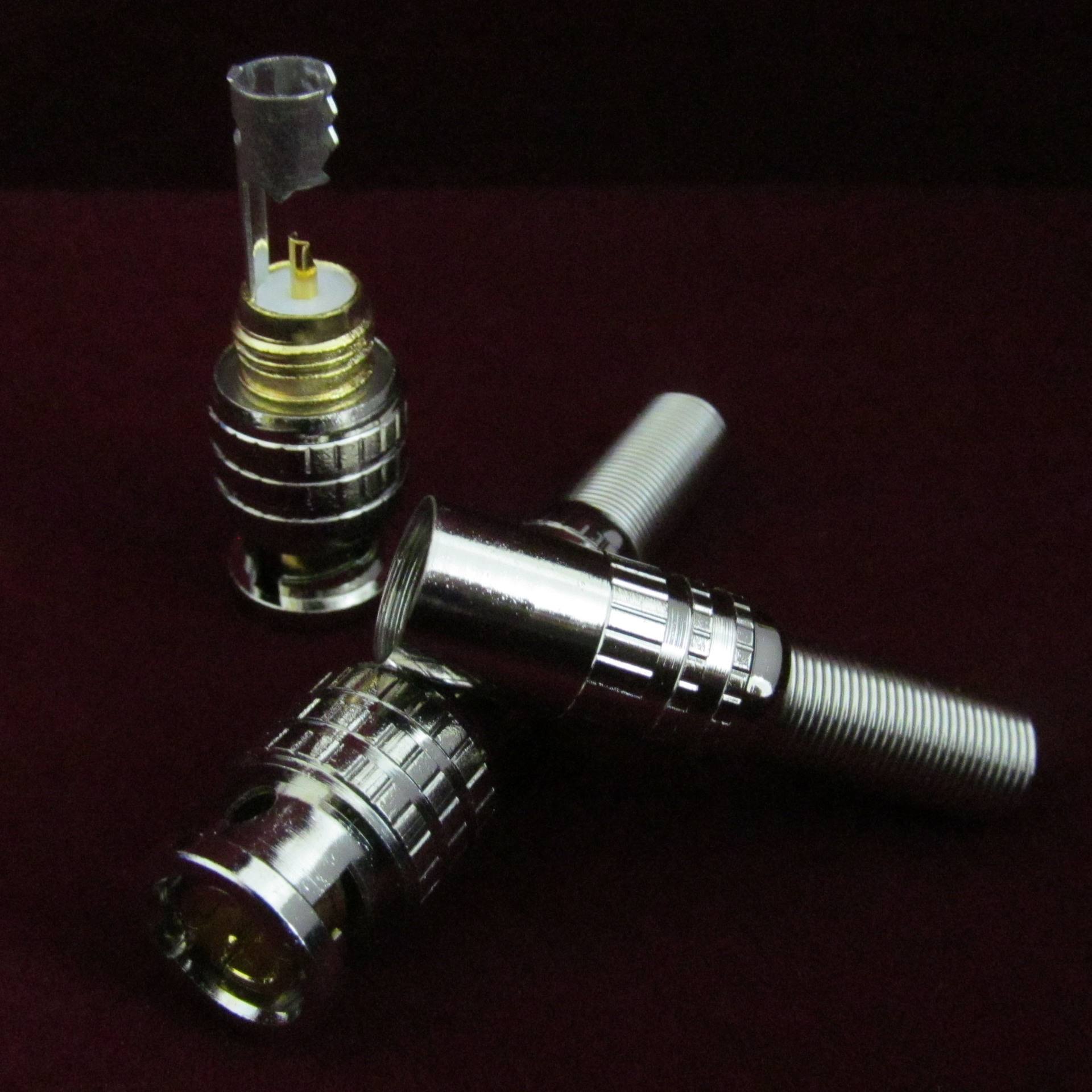

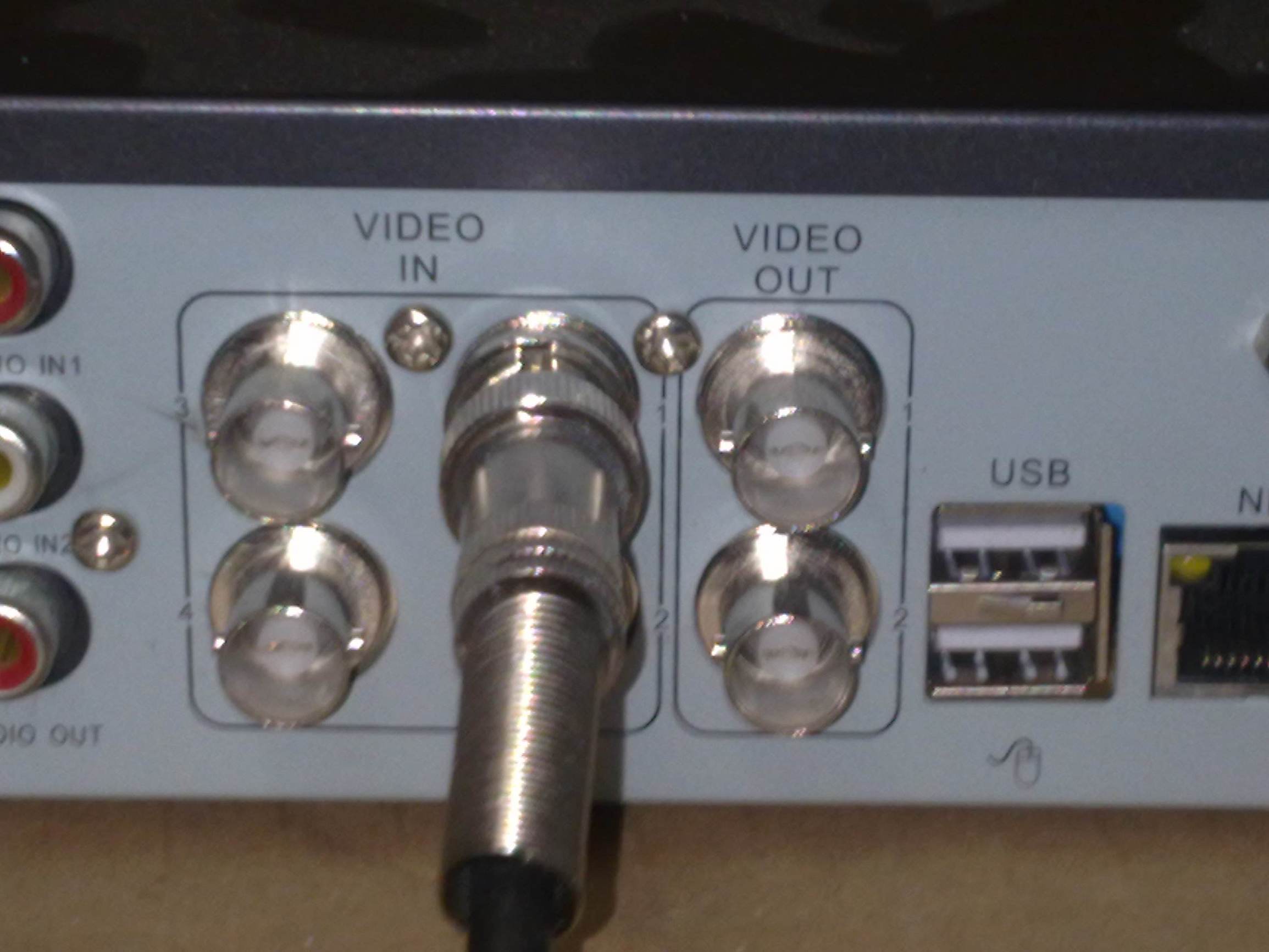

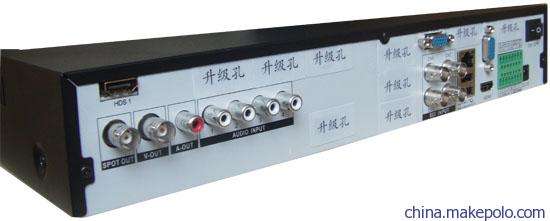

8.BNC接口

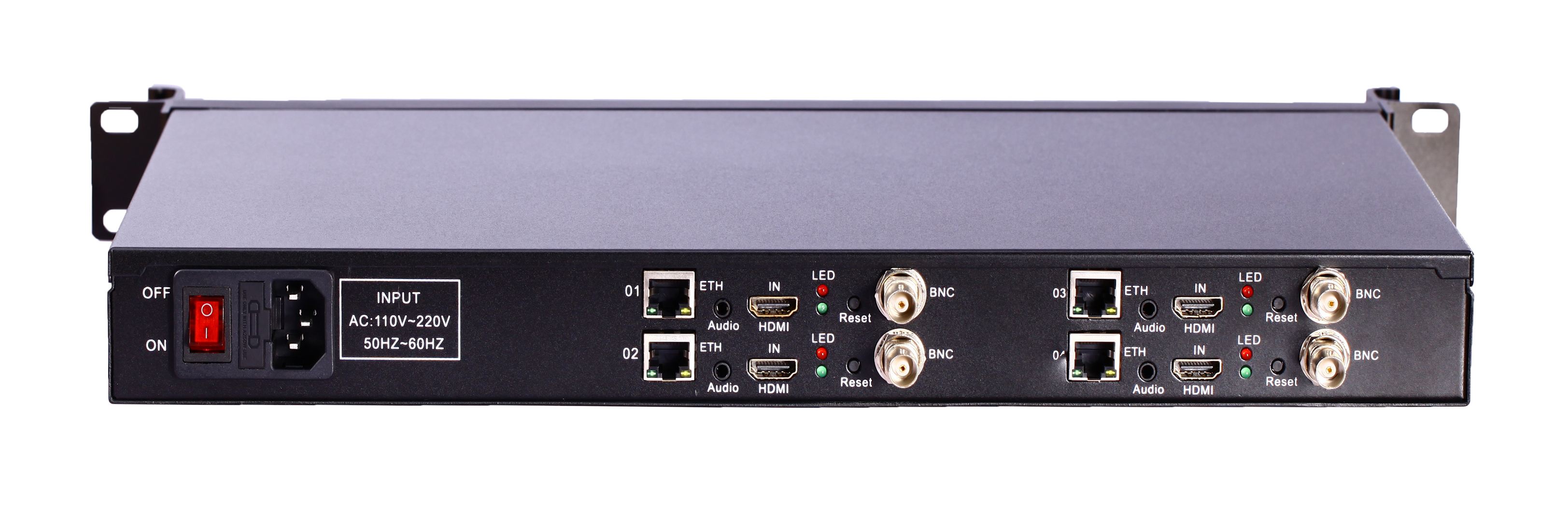

BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。

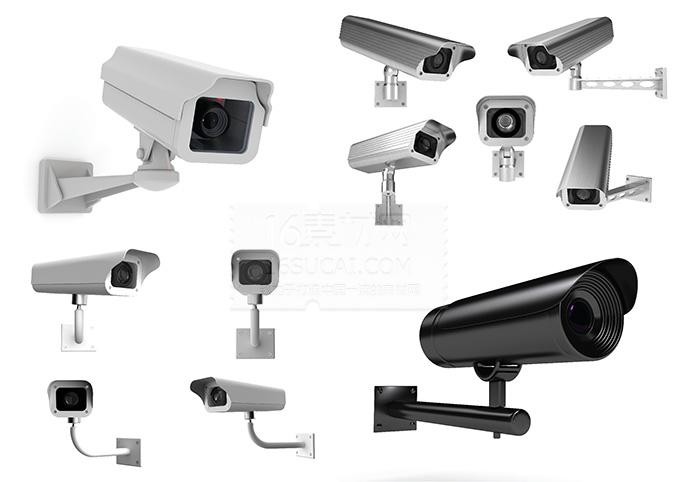

现在常见于监控设备

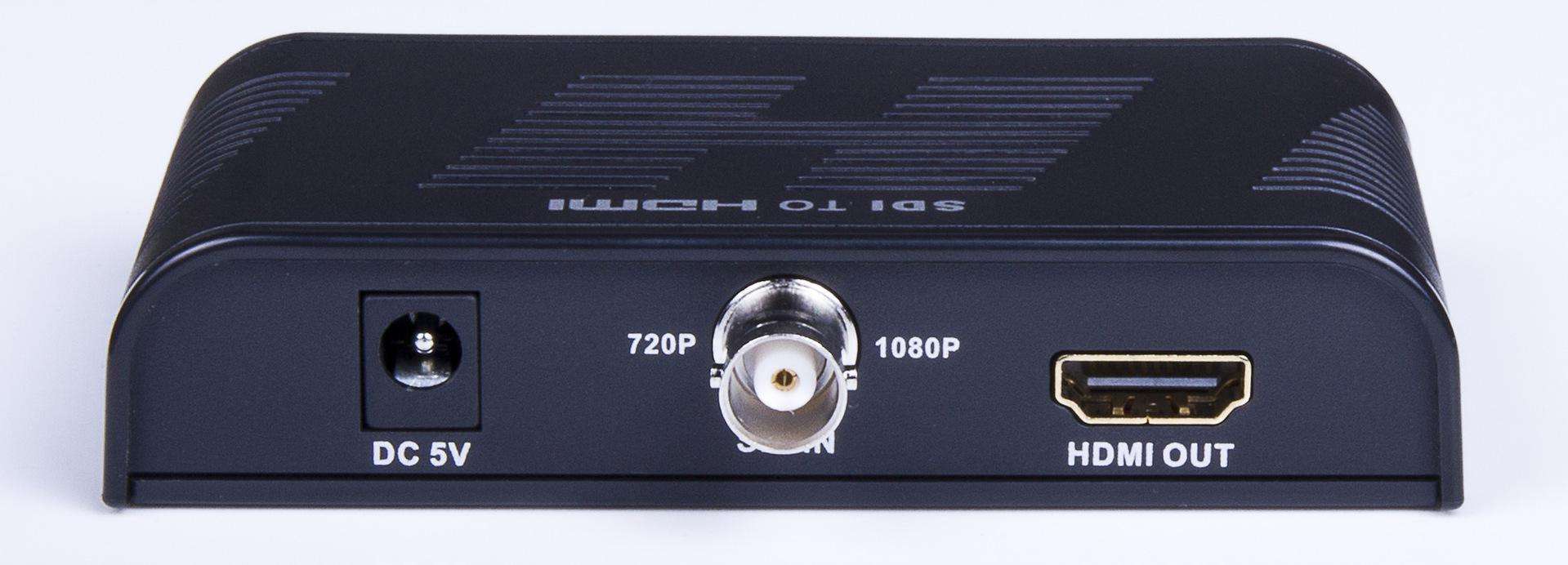

9.SDI接口

SDI接口是一种“数字分量串行接口”，而HD-SDI接口是一种广播级的高清数字输入和输出端口，其中HD表示高清信号。由于SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。

bnc只是接口方式，SDI是传输协议

SDI传输通常使用bnc接口

bnc接口同样多用于模拟传输

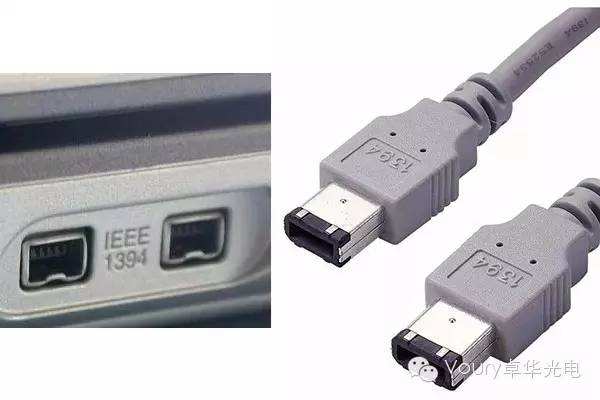

10. IEEE1394接口

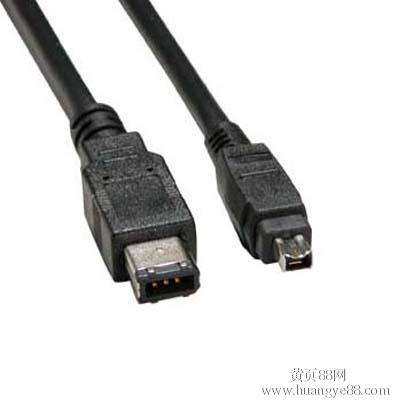

IEEE 1394也称为火线或iLink，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。通常它主要用来连接数码摄像机、DVD录像机等设备。IEEE 1394接口有两种类型：6针的六角形接口和4针的小型四角形接口。6针的六角形接口可向所连接的设备供电，而4针的四角形接口则不能。

1394电缆可以传输不同类型的数字信号，包括视频、音频、数码音响、设备控制命令和计算机数据。IEEE 1394主要的性能特点如下：

数字接口：数据能够以数字形式传输，不需要模数转换，从而降低了设备的复杂性，保证了信号的质量。

热插拔：即系统在全速工作时，IEEE 1394设备也可以插入或拆除，用户会发现，增添一个1394器件，就像将电源线插入其电气插座中一样容易。

除此，还有一些冷门的接口。

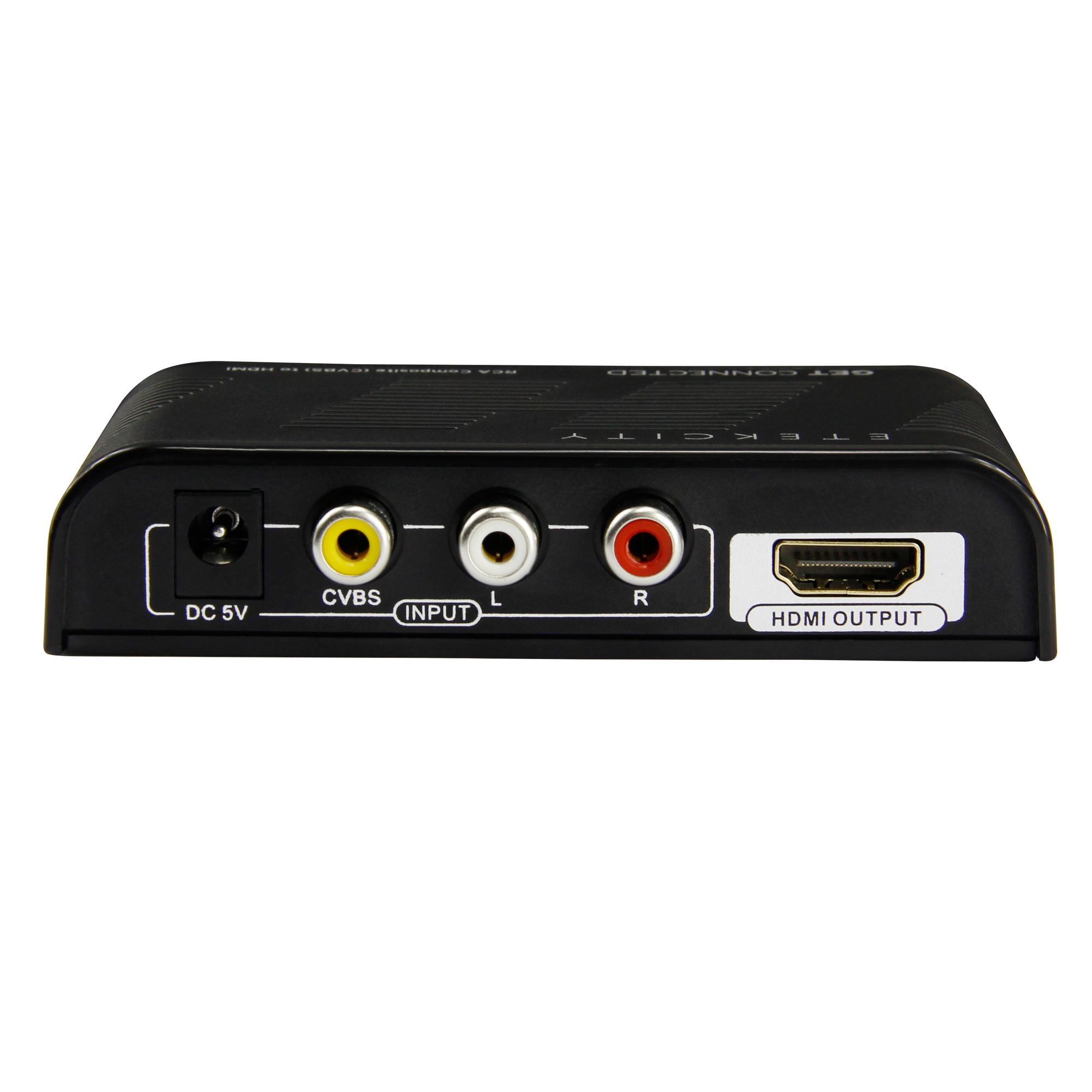

CVBS是最早的电视机视频输入信号标准。直观的讲，电视机输入口中那个黄色的口，那就是复合的CVBS口。这种复合信号之间的干扰是很难避免的，电视画面比较容易出现色度的闪动。为了避免这种闪动，后来就有了S-Video接口，将亮度信号和色度信号分开。但这种接口的带宽有限，在高清时代的设备中，S-Video接口慢慢地变得少见了。 因而现在的CVBS接口多是复合信号接口。 CVBS的制式有两套，一个是NTSC，为美国标准，一个是PAL，为欧洲标准。咱们国家用的是PAL，但大多数设备对两种都支持。

关于CVBS的全称有好几种说法，一说是"Color, Video, Blank and Sync", 或者"Composite Video Baseband Signal", "Composite Video Burst Signal", 或者"Composite Video with Burst and Sync".这些全称都是在强调其特点：复合，消隐和同步。

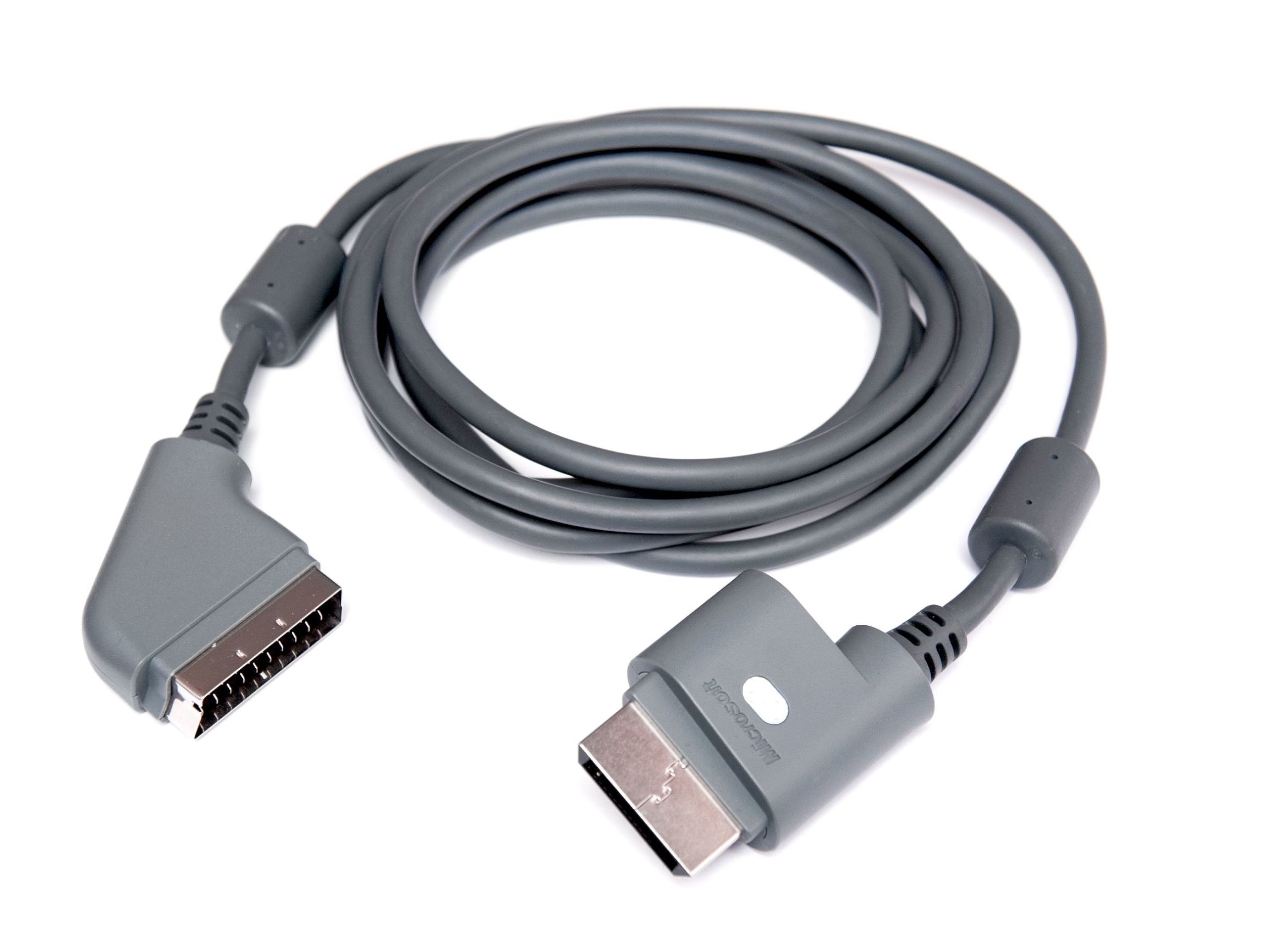

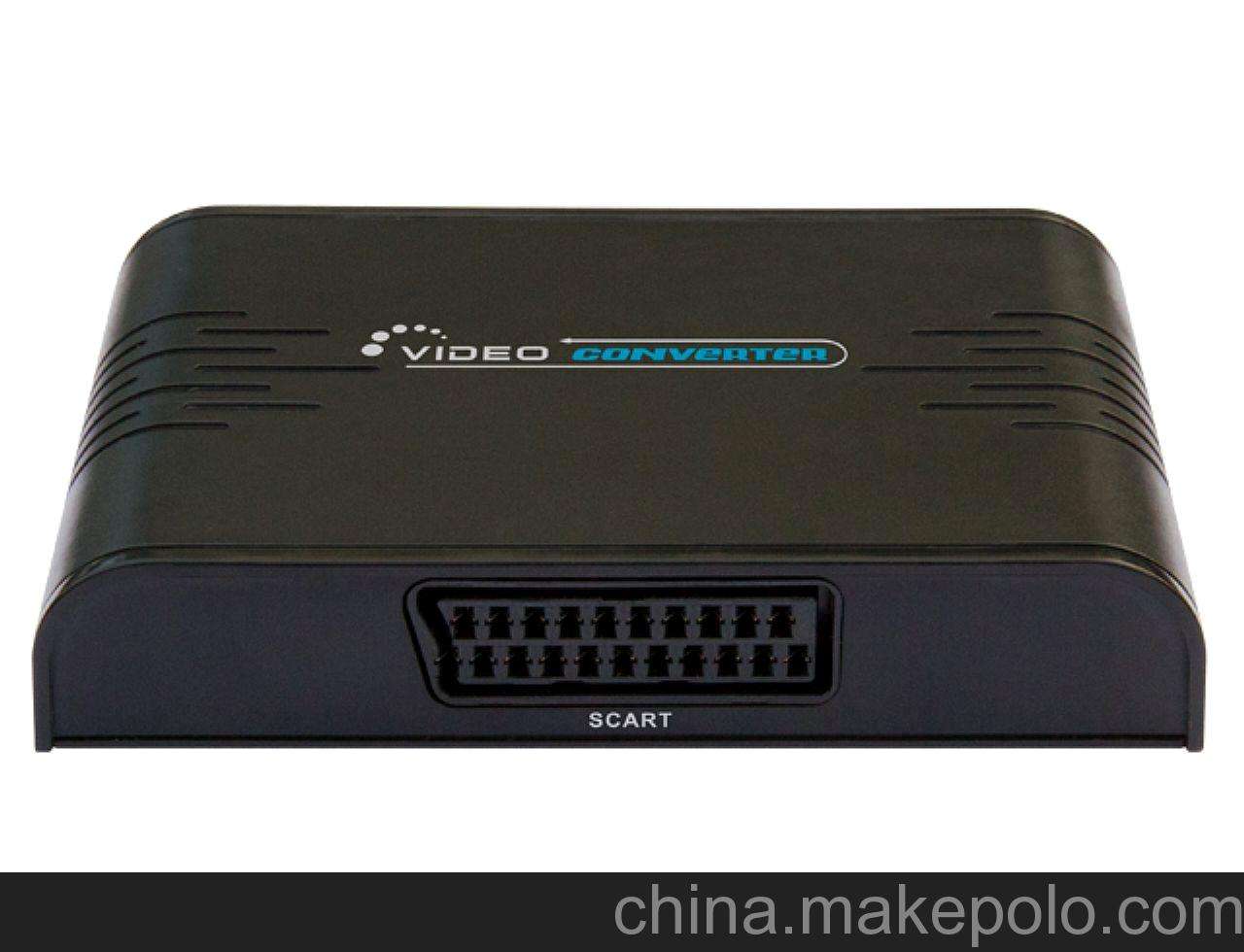

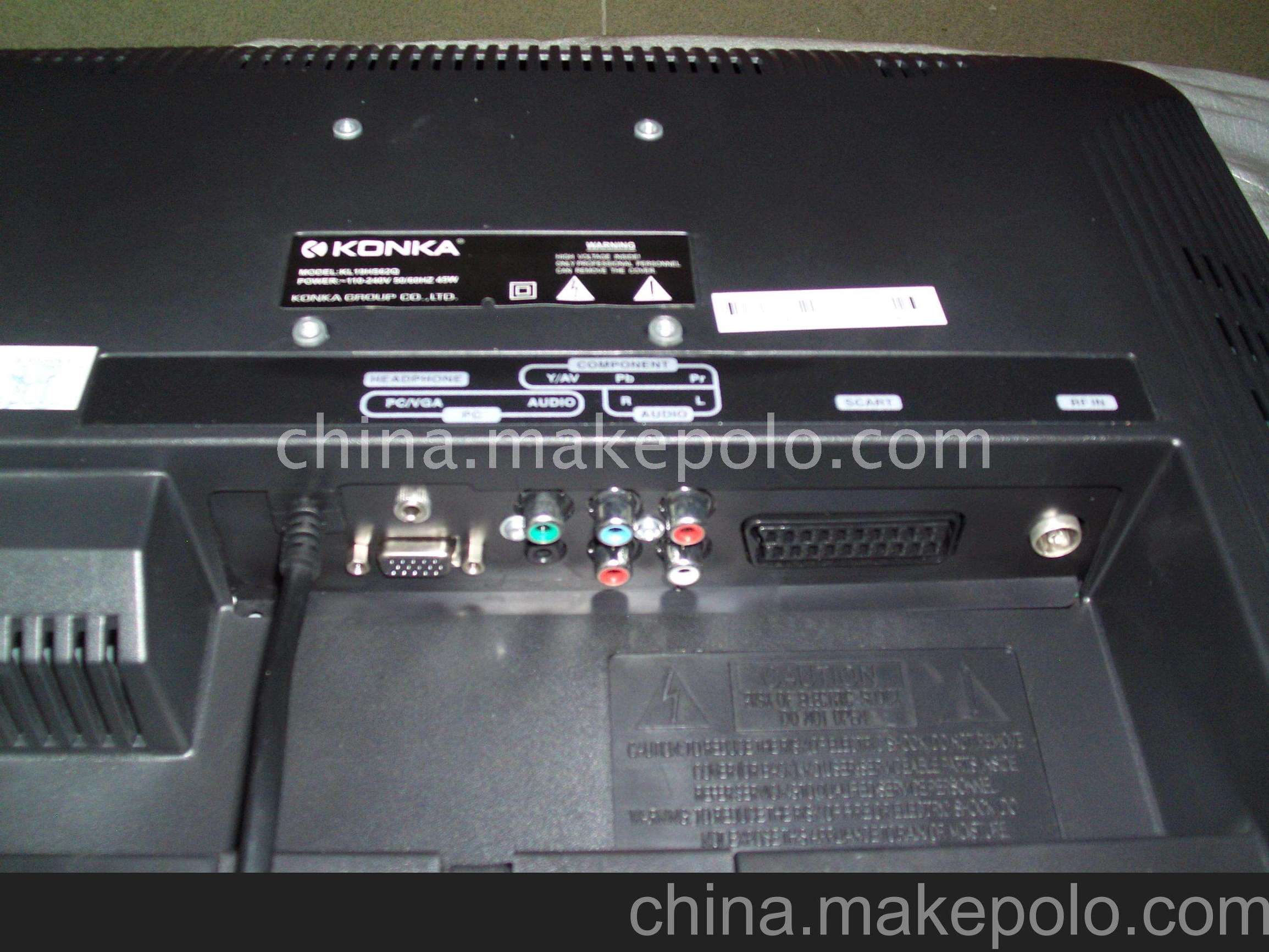

SCART输入

SCART是欧洲的标准视频接口，SCART接口可以传输CVBS信号、隔行RGB信号。通常我们都把SCART用来传输RGB信号。由于三原色信号分开传输，因此在色度方面的表现比S-Video更胜一筹。SCART现在只有传输480I/576I隔行信号的标准。

D端口

日本的标准视频接口

USB3.1

USB 3.1 Type-c利用的是现成的DisplayPort Alt模式，在一根USB type-c连接线里整合了四个高速通道，提供完整的DisplayPort的音频/视频传输能力。其带宽足够驱动4K分辨率的显示器（60Hz刷新率），同时保证USB 3.1本身的高速数据传输能力，还能再附带100瓦特的供电，绝对强大。

同时，只要加上一个适配器（转接器），这种USB Type-c线缆就能很好的接驳现有的普通DP、HDMI、DVI或者VGA接口显示器。

USB3.0

USB 3.0可以通过一个双单工（dual-simplex）的差分信令接口，传输5 Gbps速率的信号。这种大带宽能力使之成为视频传输的理想选择。考虑到8b/10b编码带来的协议开销，通过USB 3.0传输的原始吞吐量大约为500 Mb/s，因此它能够传输120 Hz刷新速率的1080p（1920×1080像素、逐行扫描）视频。

合计15种接口，欢迎大家指正
