射频-连接器

即使RF（射频）或mmWave（毫米波）连接器有许多不同类型和变体，它们也可以以如下图中所示的通用结构表示。 可以根据以下表格中的问题表示的因素来确定实际应用中所选择的连接器的类型。

图1、连接器的通用结构

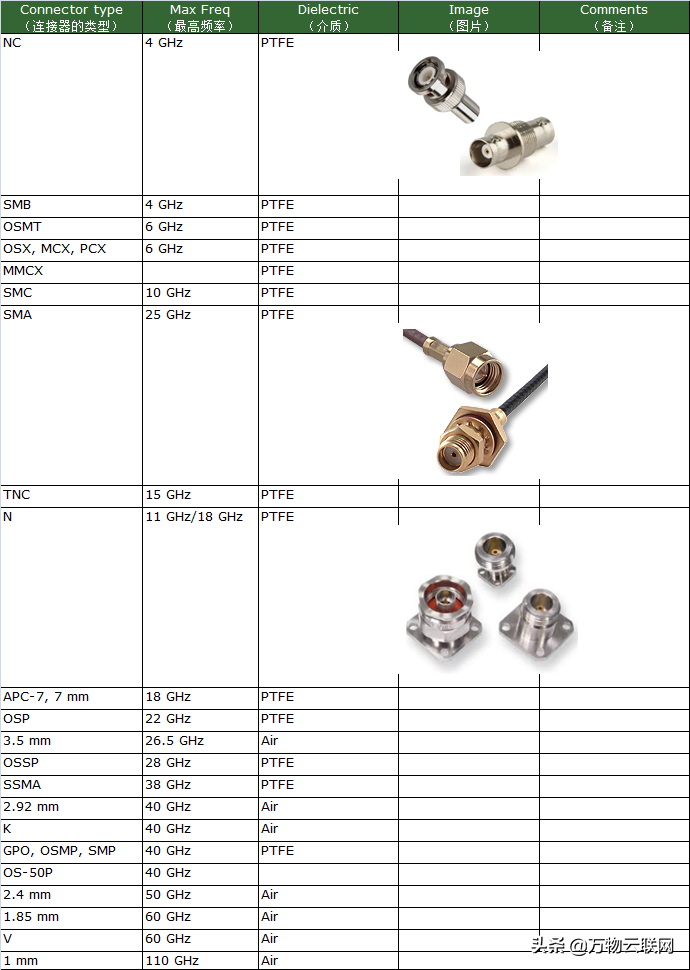

实际应用中可以选择的射频连接器的类型

什么是射频连接？

射频（RF）信号仅仅是与可用技术兼容的频谱的一部分内的任何有用的电磁辐射。这些可以是用于通信、传感或任何其他目的的射频信号，例如射频加热、射频等离子体或甚至射频推进。射频信号可以通过露天通道、空间、流体、地面、沿着导体/在导体内或通过电介质传输。

那么，什么是射频连接？射频连接只是两个射频路径相交的点。这可以通过射频同轴连接器、波导、射频天线或射频信号通过的任何其他介质。通常，射频连接意味着两个射频路径之间的某种形式的硬件连接，例如同轴连接器、波导管、射频天线、PCB、探针等。

SMA宽带波导喇叭天线， 1 GHz ~18 GHz ，标称增益 11 dBi ， SMA 母头输入连接器

对射频天线 而言，天线本身是空气接口和传输接口之间的连接，例如同轴传输线、波导或平面传输线/波导。因此，对于无线链路，信号被注入天线的射频端口，射频信号通过两个射频传输端口和两个空气接口。因此，在两个天线及其射频端口之间的简单路径中有四个射频连接。这还不包括天线的射频端口与任何类型的传输线或其他导电射频路径之间的连接。

射频同轴电缆组件 被视为单个射频连接，然而，同轴电缆组件内实际上有两个射频连接。同轴电缆和射频连接器相遇的地方有一个连接，以及每个射频连接器和它们连接的端口之间的连接。因此，即使是简单的电缆组件连接，也有四个射频连接。如果射频同轴电缆组件是天线和另一个射频路径（如收发器）之间的互连，则具有射频同轴电缆组合件的两个天线之间的无线链路在无线链路的每侧包括六个射频连接，或总共12个射频连接。

TNC 公头转BNC 公头电缆组件，使用 75 欧姆 RG59同轴电缆，RoHS

重要的是要认识到路径中的每个射频连接，因为该连接有可能出现故障、信号退化或信号泄漏。射频信号路径往往非常容易受到不良射频连接引起的影响。例如，不正确连接的同轴连接器可能导致传输线的特性阻抗以外的阻抗和/或变弱并导致断开故障。通常，在给定的射频连接中，永远不会有完美的阻抗匹配，因此总是存在一些损耗、反射和大于1:1的电压驻波比。
