1939年四电子管TRF（调整高放式）收音机介绍

1939年四电子管TRF（调整高放式）收音机介绍

过去电子管收音机电路图，特别是美国产品的电路图上都有如下注字，供参考。RF=高频电压放大，CONV.=变频器（单管的如6A8，6SA7，6BE6等），MIX=混频器（6L7或6SA7等），OSC=本地振荡器，IF=中频放大器，IFT=中频变压器即中周，DET.=检波，BFO=拍频振荡器，AF=音频电压放大，功放是什么缩写忘了，似乎是全称POWER OUT。以上规律也适用于大部分日本线路图，原因不言自明。

还需要说明一点是以上注字需要在实际情况下适当地灵活理解。如果看到有个线圈旁边注字OSC，当然不能生搬硬套地把这个线圈理解成本地振荡器，那当然是本地振荡线圈。同理，ANT和RF有时候也指的是输入线圈和高频电压放大级的负载线圈。再假如说，拿到一台进口收音机实物，看到整齐的几排微调电容，并且附近注明了以上字样，那多半是以上三个回路对应的补偿电容无疑了。有时候也用RF，IF，AF分别指代高频/射频，中频和音频讯号。这实际上是他们的本义。

TRF即调整高放式接收机在1920年代及1930年代前期极其热门。随超外差式线路普及而式微。典型电路可以参阅程权著作《简易交流式收音机》。一般是遥截止五极管做两级调谐的高频电压放大，一级锐捷止五极管屏极检波或二极管直线性检波。配用三连可变电容。

1939年下午1点我希望这张照片中的女人能过上漫长而幸福的生活，但她显然很喜欢冒险 ，正如这台1939年4电子管无线电接收器的所在位置所示。该产品刊载在1939年8月的《大众科学》杂志中有所描述。

胶合板柜后面是一个金属底盘，直接挂在交流电源线的一侧。这意味着如果你接触到底盘和水管，你将会受到120伏电压的影响而触电。因此，将它放在水管旁边可能不是最好的主意。

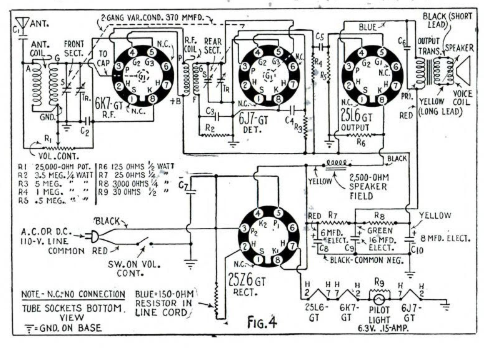

但假设一切顺利，该套装将通过6K6GT RF放大器，6J7GT建波器和25L6GT音频放大器接收本地电台来驱动扬声器。电子管补流由25Z6 GT整流器完成。如果加上灯丝电压，则达到62V，这意味着灯丝串中还需要一个150欧姆的“窗帘燃烧器”线电阻器。
