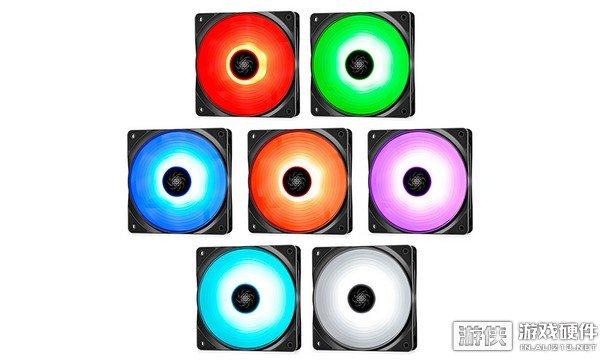

光照更均匀！九州风神发布“魔环”系列RF120风扇

为满足自家产品和玩家对RGB幻彩灯效的迫切需要，近日DEEPCOOL（九州风神）终于推出了首款拥有RGB灯效的“魔环”系列风扇——RF120，主打低噪和RGB幻彩灯效，支持与RGB SYNC灯条扩展的主板连接自定义背光，也可通过RGB控制器快速切换，支持多种模式和颜色，轻松打造绚丽氛围灯。新的“魔环”系列将于近期发售，三风扇套装模式，暂未公布售价。

常规造型设计，进风口凸起导流结构，全黑框架半透明扇叶，扇叶采用特殊滑流方案，可以提升垂直风压同时降低风噪，再加上四角的减震橡胶，可进一步降低噪音输出。自带RGB控制器，最多可扩展6把风扇，可通过与RGB SYNC和12V RGB主板链接自定义灯效，提供静态、呼吸、彩色变换三种模式和任意背光颜色，不过并非Tt RIING的涟漪变色。

规格方面，风扇尺寸120X120X25mm，7V启动电压，0.23额定电流，最大2.76W功率，支持PWM温控，转速维持在500±200-1500 RPM之间，最大推动56.5CFM风量，噪音维持在17.8-27dB(A)，可用在电源，CPU风冷、水冷散热器或机箱上。

「享拆图文版」红魔5G拆解：机置风扇，舍我其谁

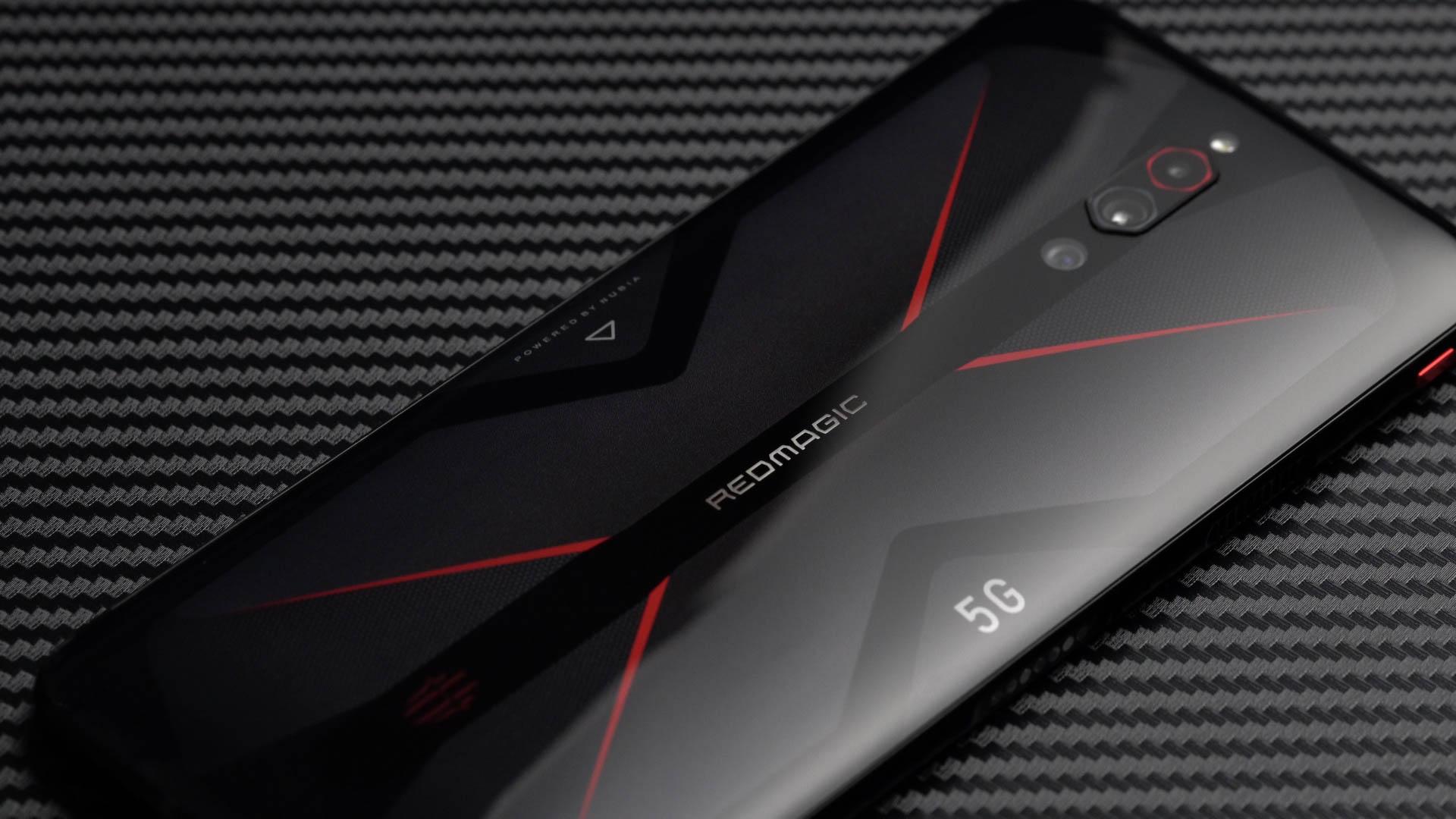

刚拿到红魔 5G的时候，我其实是挺惊讶的，本以为去年的红魔3那个风扇只是个脑洞设计，没想到，红魔对这件事....认真了，红魔 5G将这风扇继续发扬光大，可能很多人都不知道，这个风扇设计其实是非常讲究风水的，你们看，它不但可以通风，而且还可以进水，在解决散热问题的同时，还给游戏玩家加了风水BUFF，该有的旗舰机性能配置也全部到位，这你要再不赢，真不关这手机的事了。至于这红魔宝地的风水到底是如何设计的，来，大家跟着我一起开挖吧~

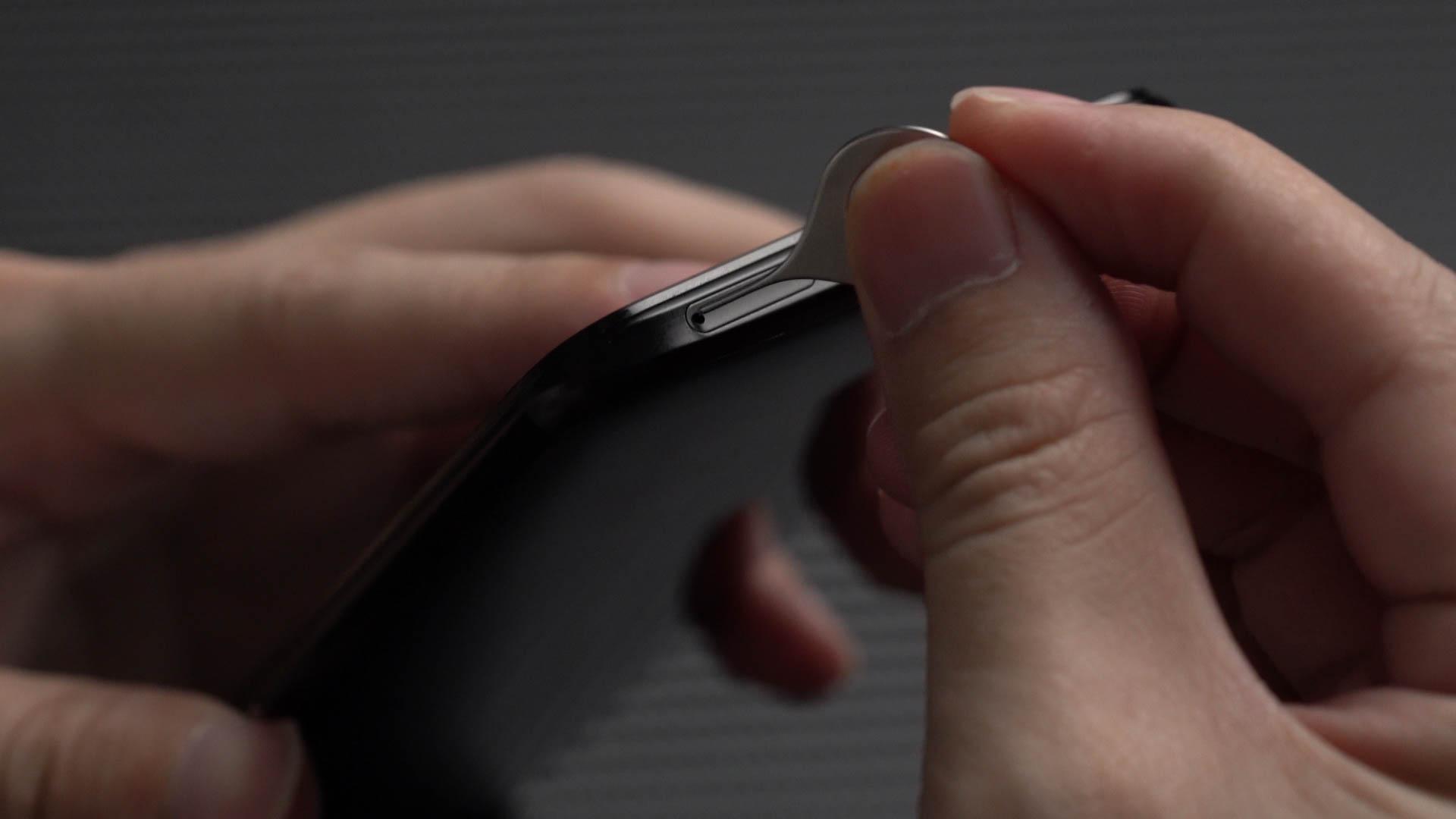

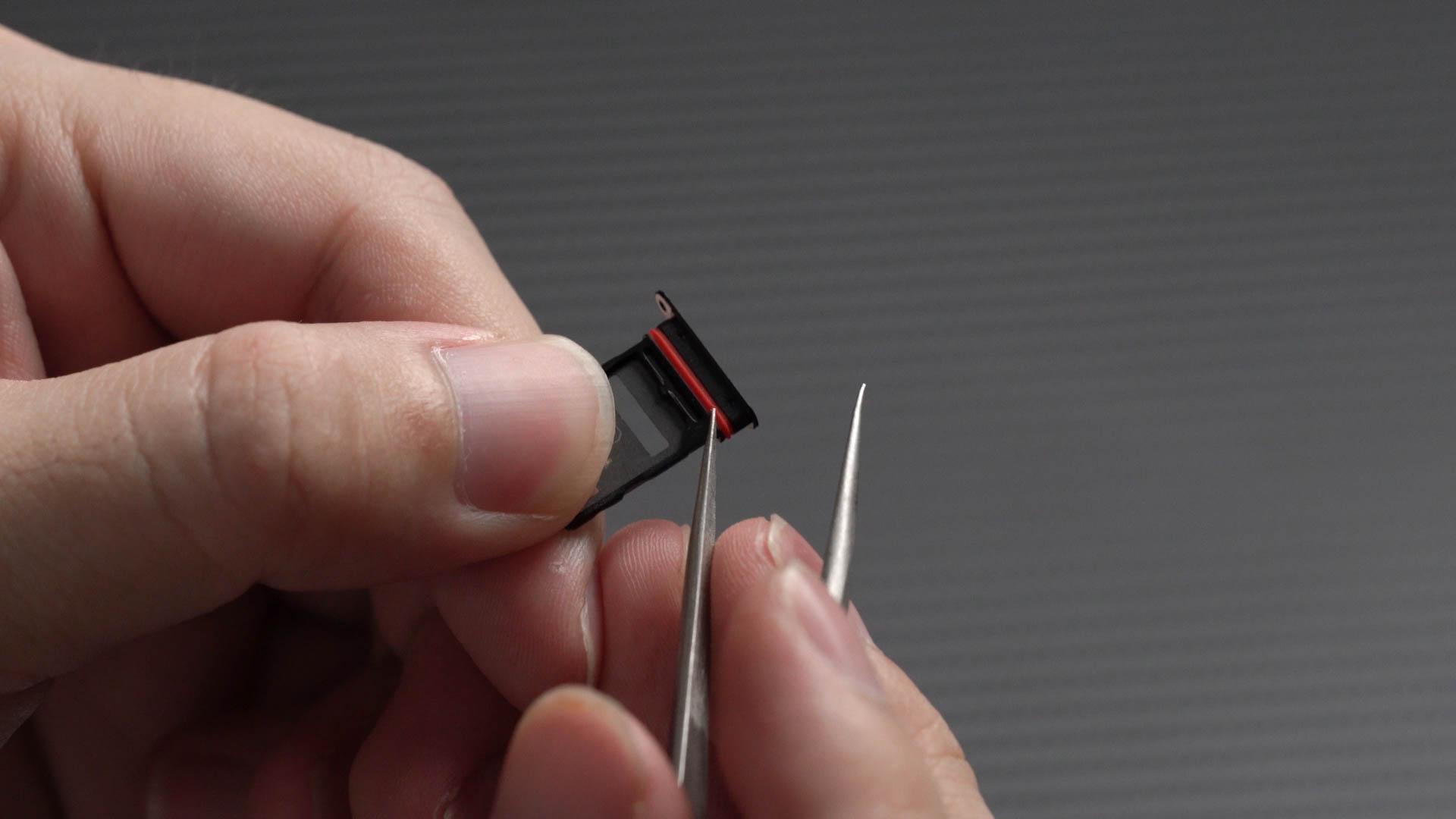

第一步 关机后取出卡托，卡托在机身底部，双卡位上下放置，内侧设有防尘防水的胶圈

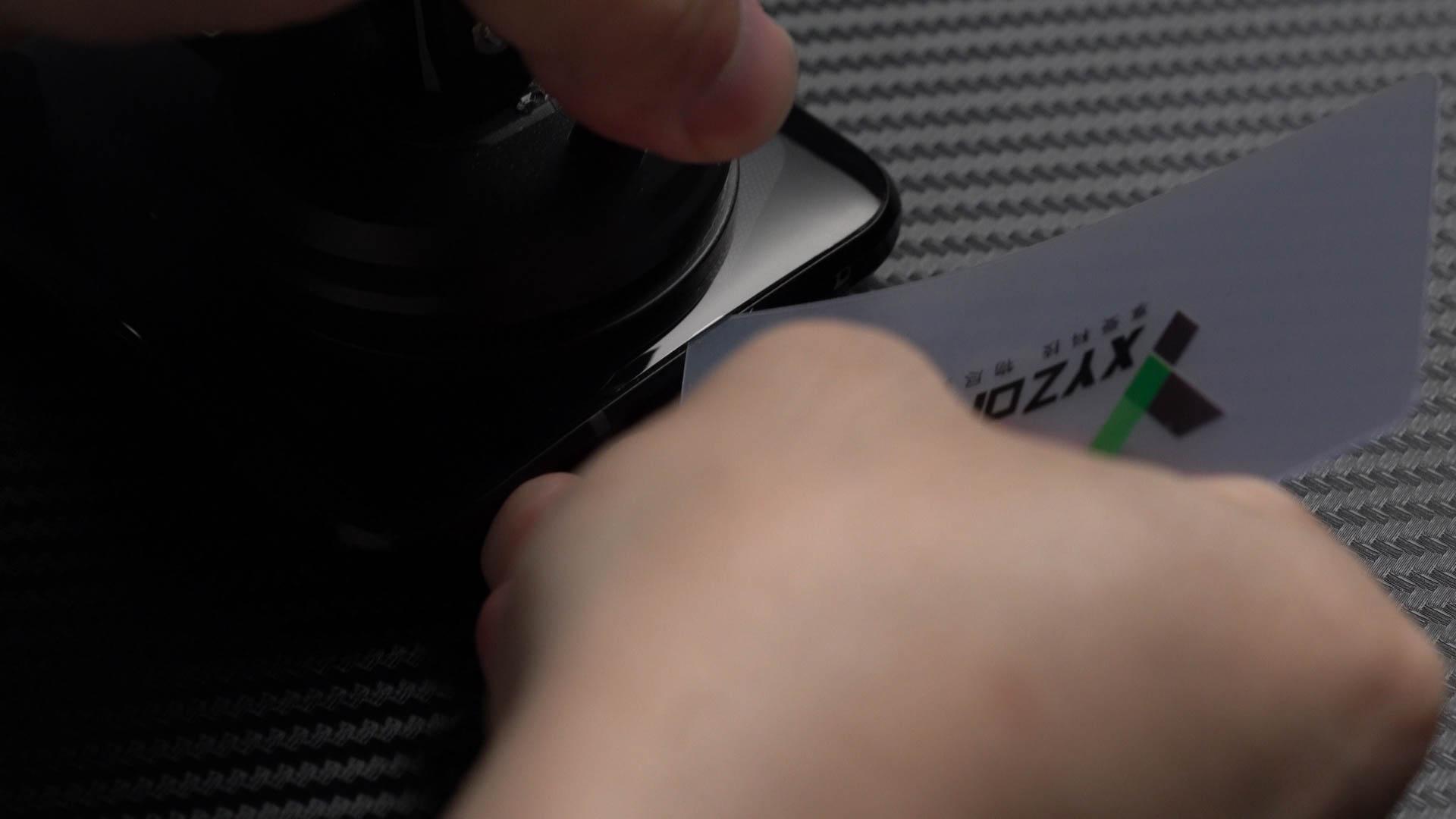

第二步 拆卸后盖，红魔5G不同于上代，改为了常见的三堡包结构。开棺从后盖入手，材质为玻璃，加热垫上90℃加热三分钟后，用吸盘就可以拉开一条缝隙，然后轻轻的插入..拆机片，小心划开四周

第二步 拆卸后盖，红魔5G不同于上代，改为了常见的三堡包结构。开棺从后盖入手，材质为玻璃，加热垫上90℃加热三分钟后，用吸盘就可以拉开一条缝隙，然后轻轻的插入..拆机片，小心划开四周

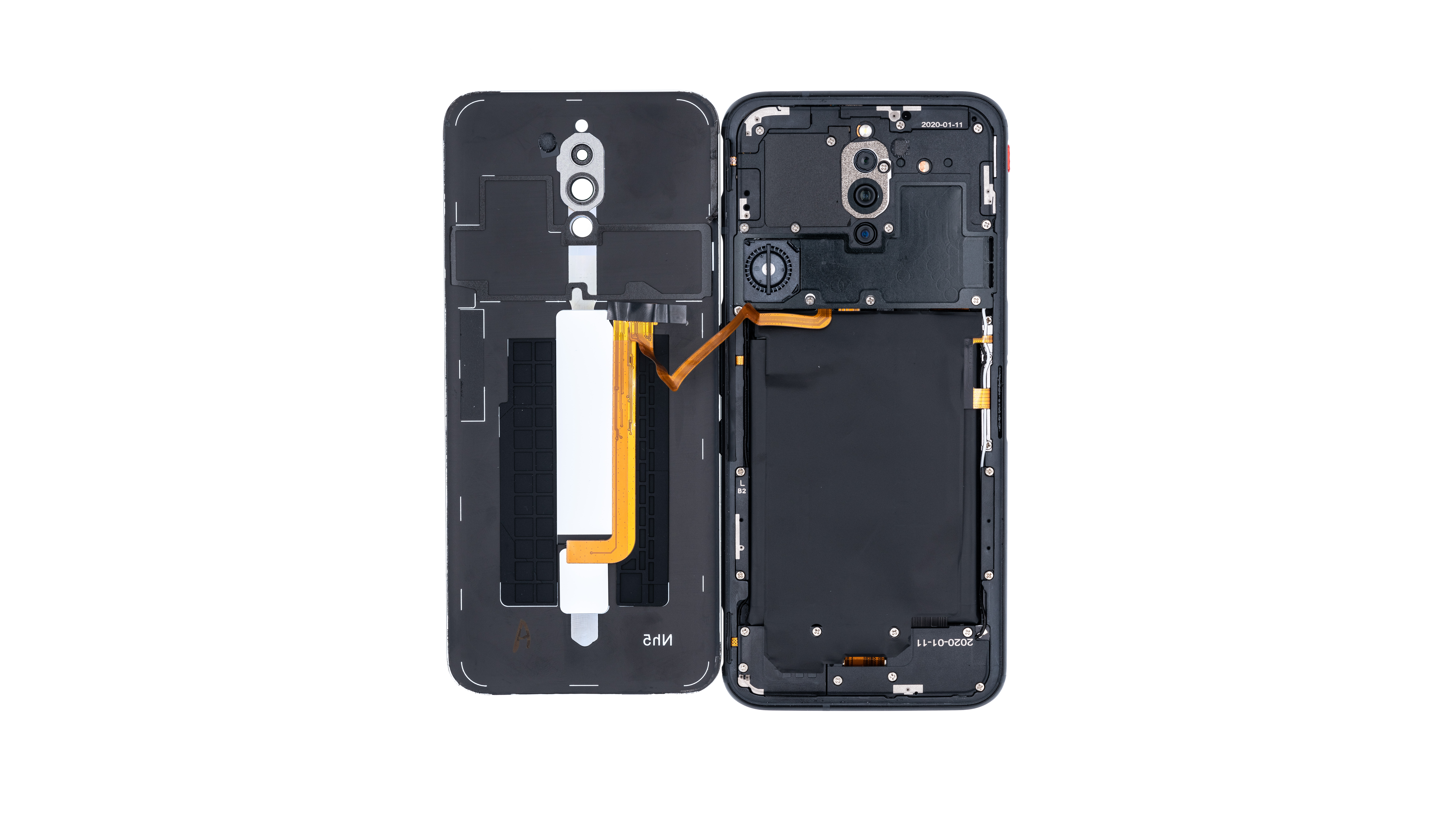

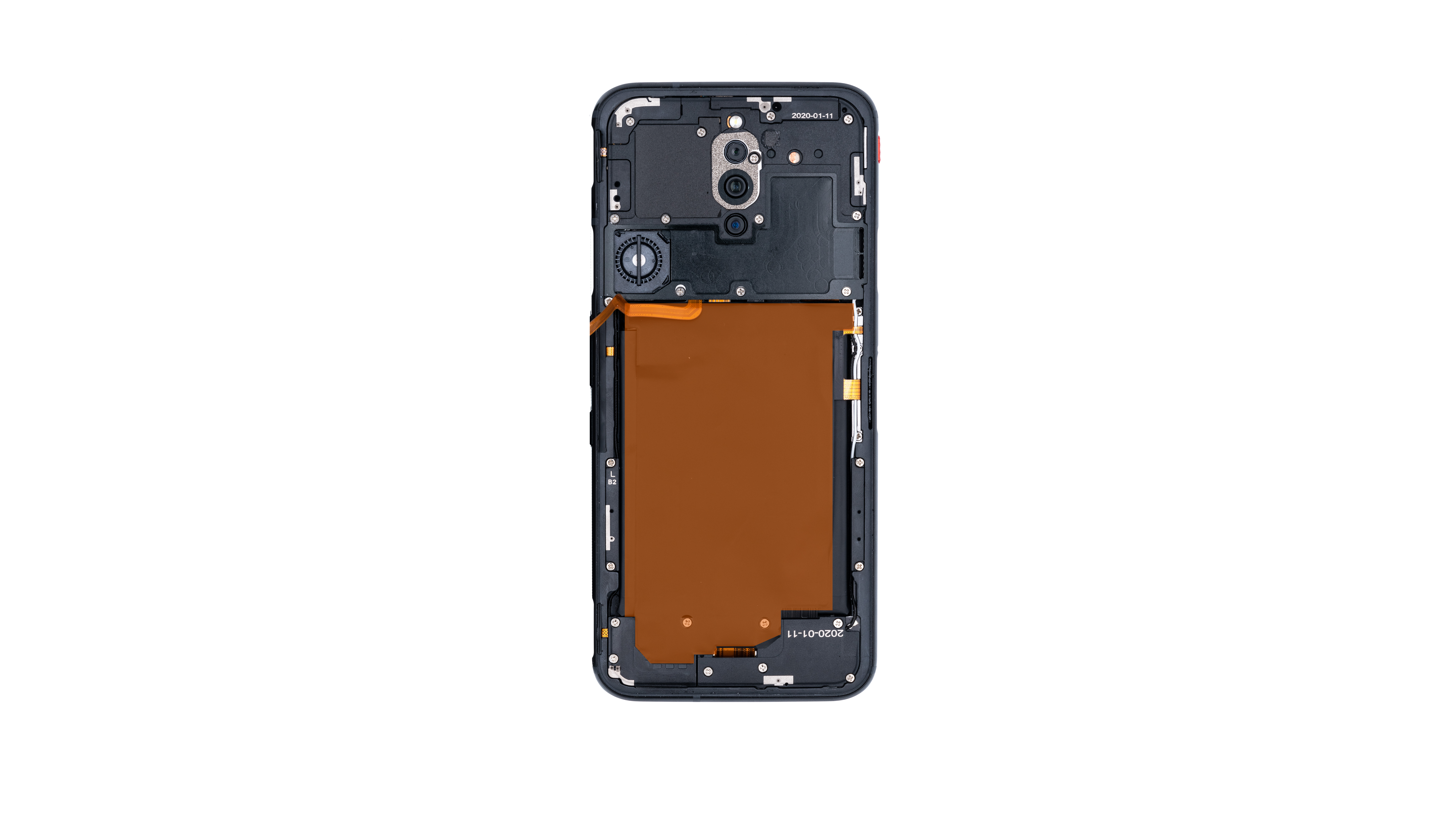

后盖自右向左打开，风扇这回是被固定到了主体部分，而红魔3是在后壳上的。整体还是常见的三段式结构，整体观感除了这根黄色的排线外，还是比较规整简洁的

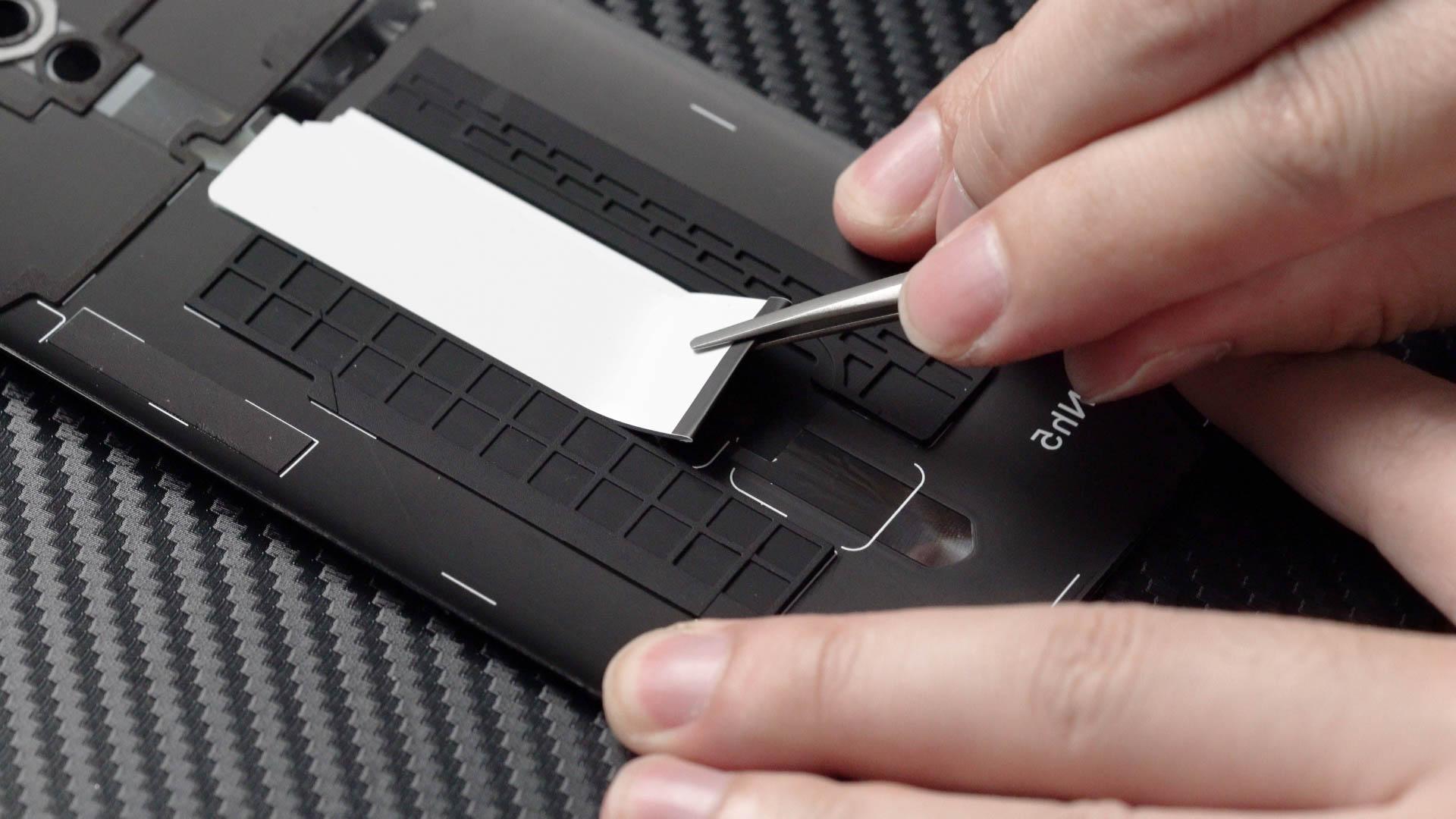

散热膜基本覆盖整个电池，并且下方还延伸至扬声器上方，没有延伸至主板盖板上的原因估计是有风扇风道的存在

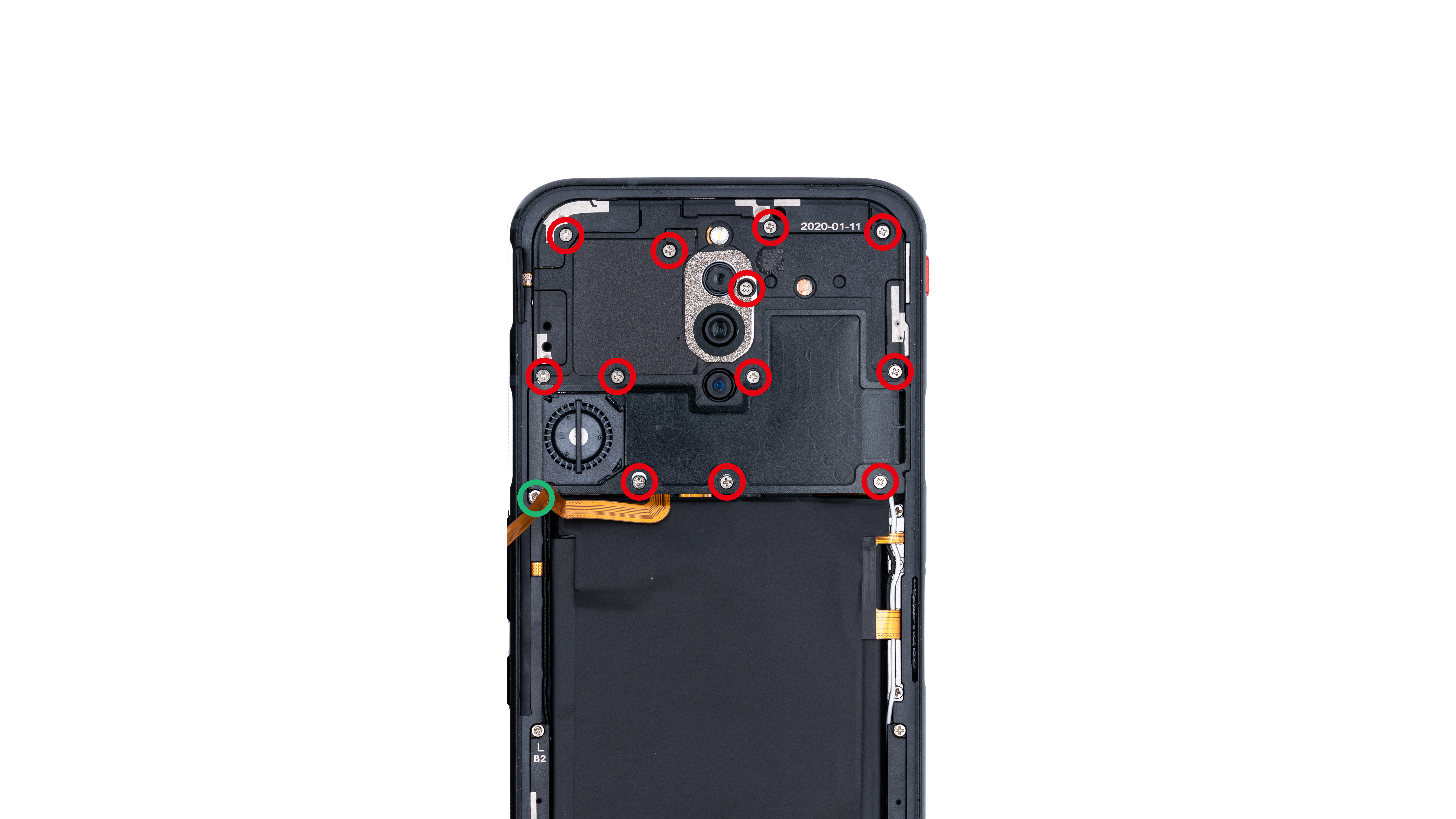

排线接口在盖板下方，所以先卸下固定盖板的13颗螺丝，分两种规格。

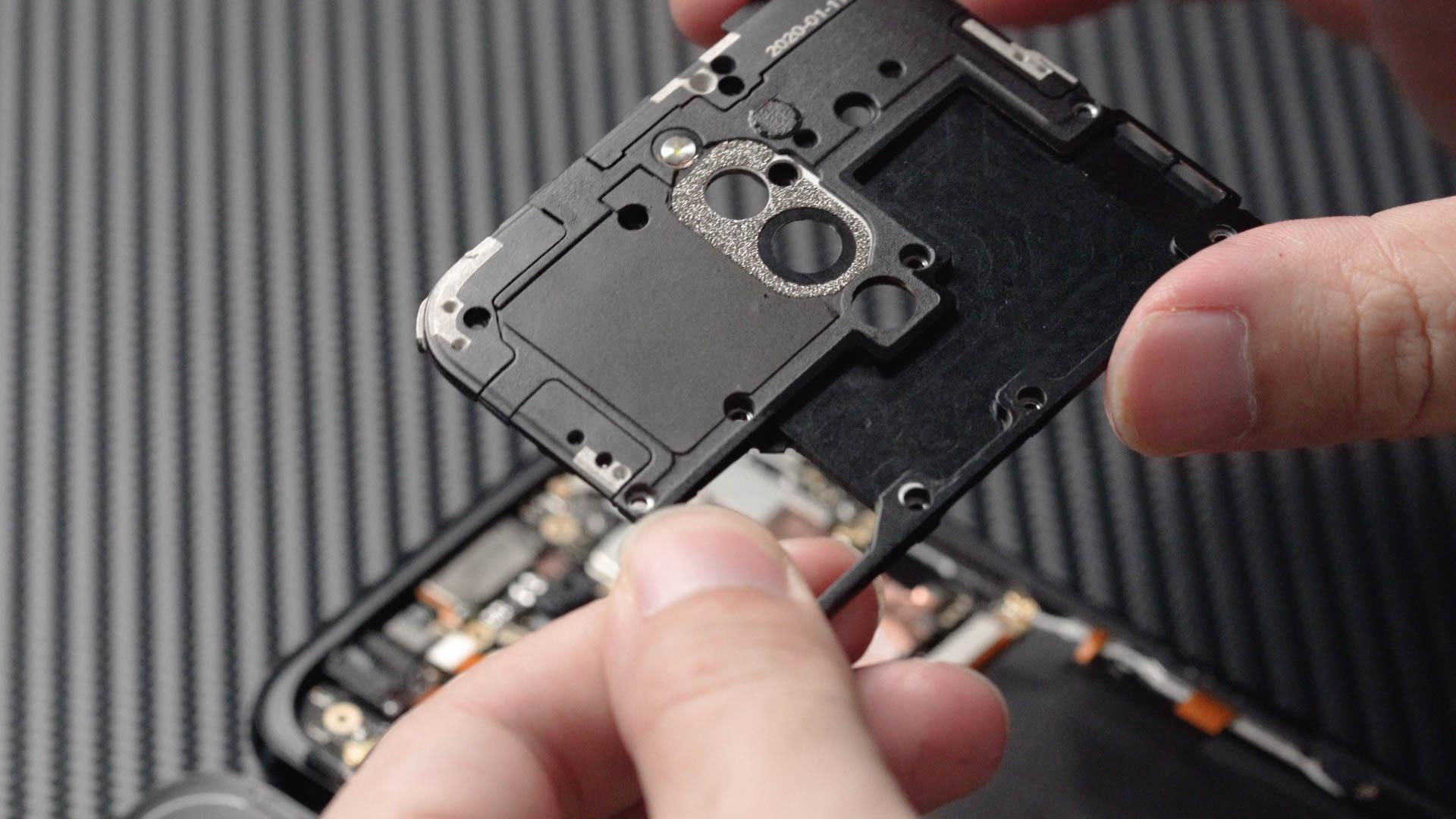

取出盖板，盖板主要材质为金属，毕竟有风道的设计，用金属的好处是散热效果更好，但带来的问题是会增加整机的重量。毕竟熊和鱼掌不可兼得

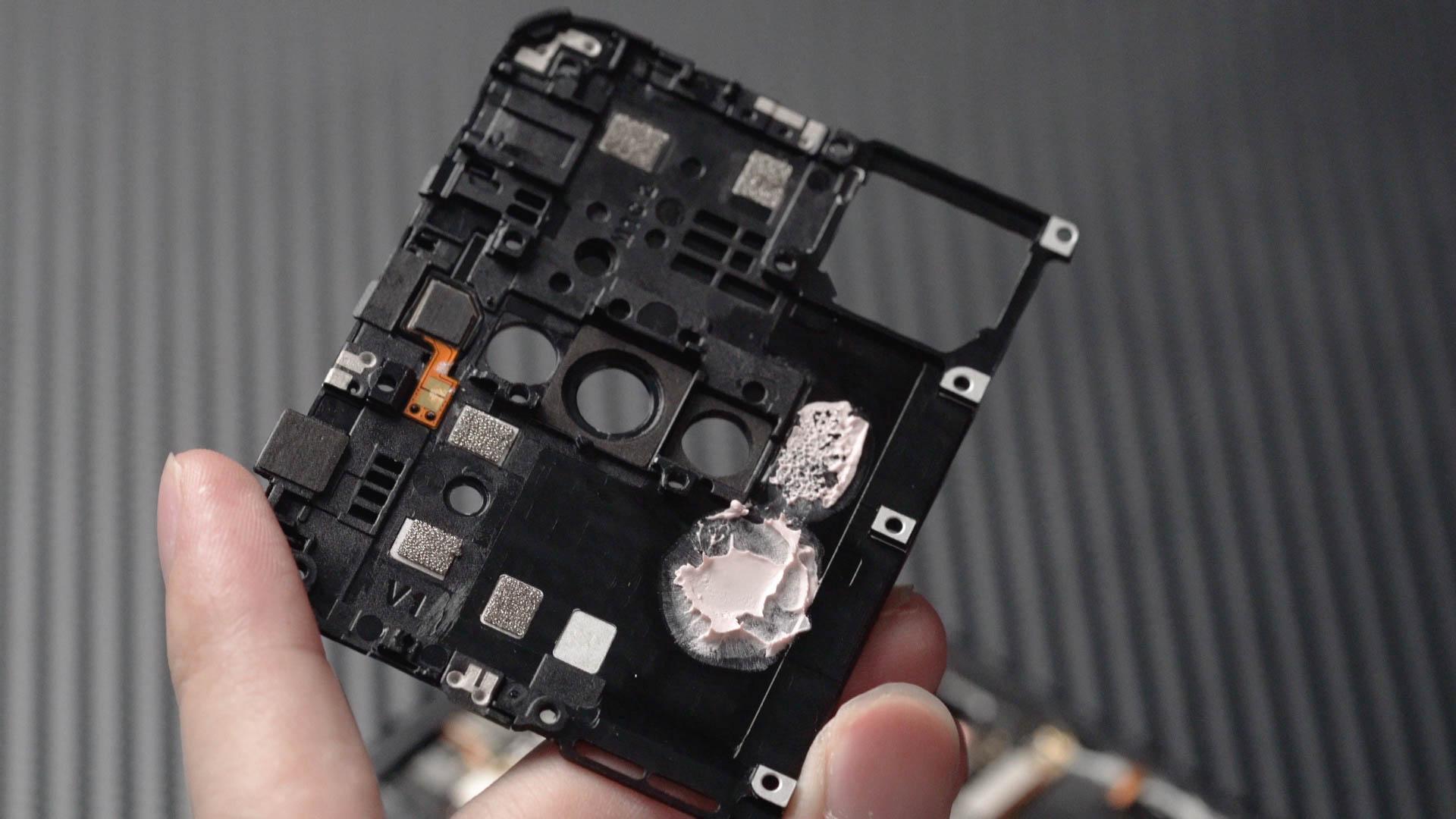

盖板背面直接粘有散热硅脂，上方有前摄和听筒的缓冲泡棉，但BTB并没有防护措施。闪光灯通过触点的方式和主板相连。上方几处塑料材质做了LDS天线处理。

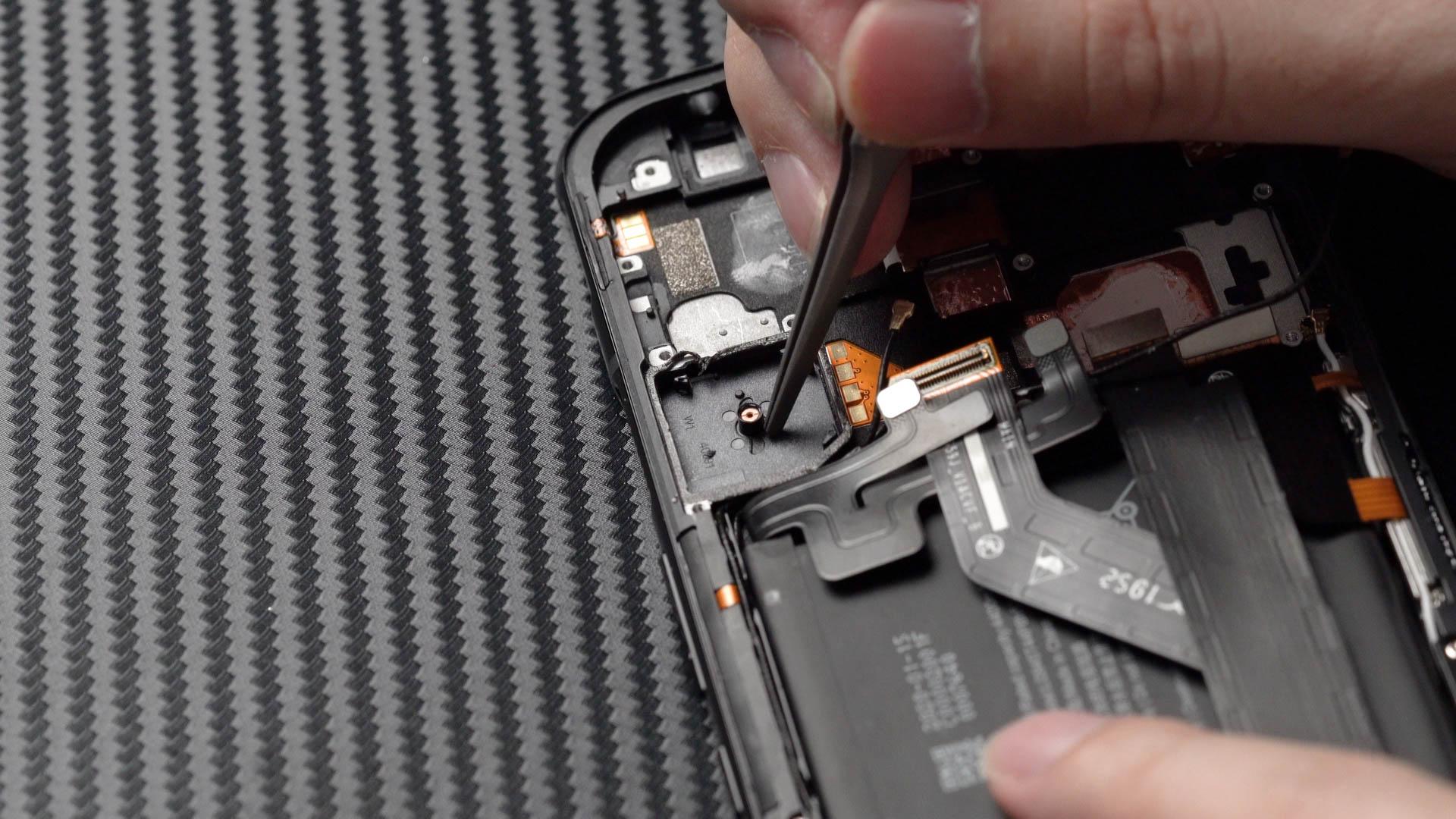

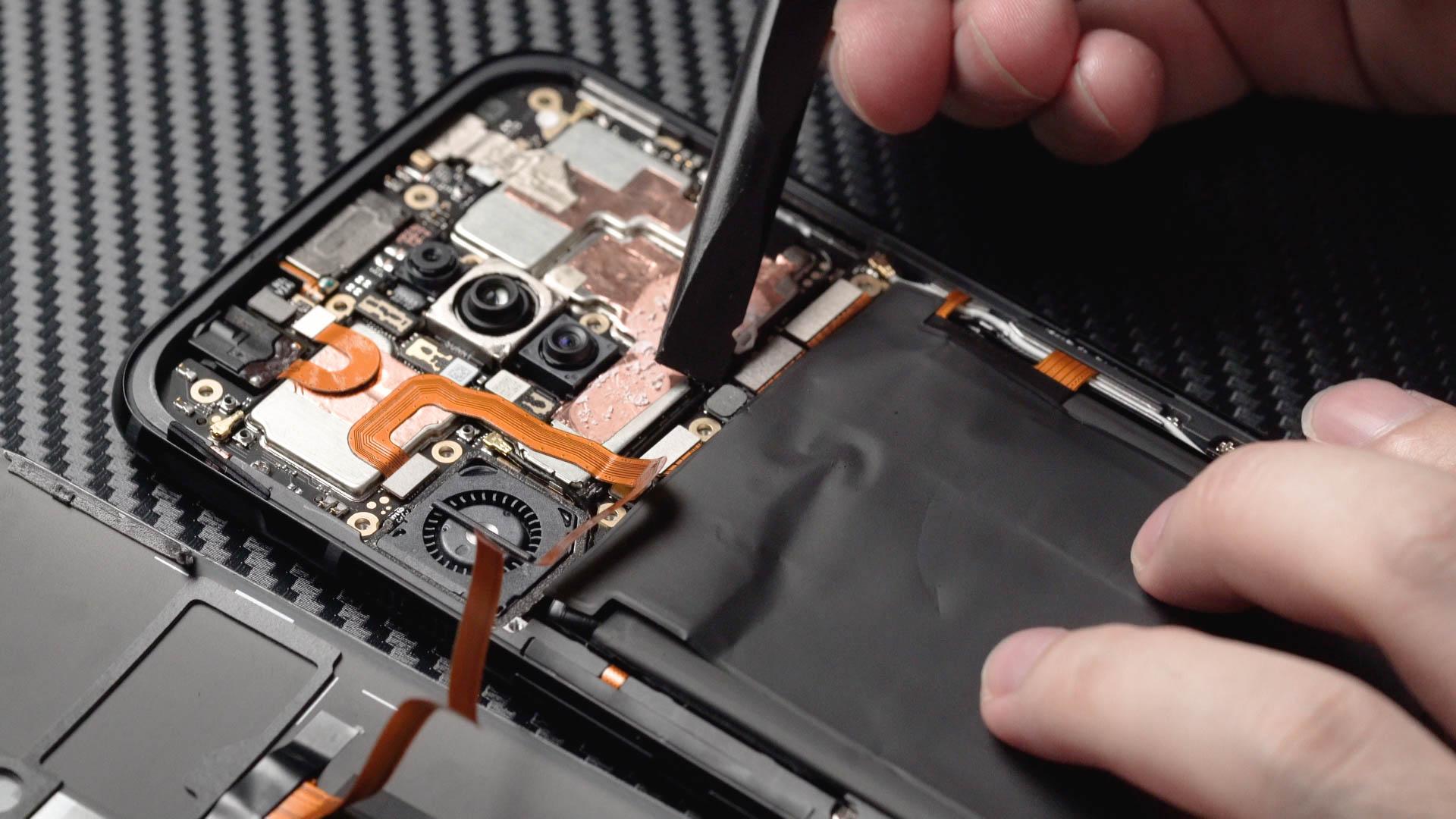

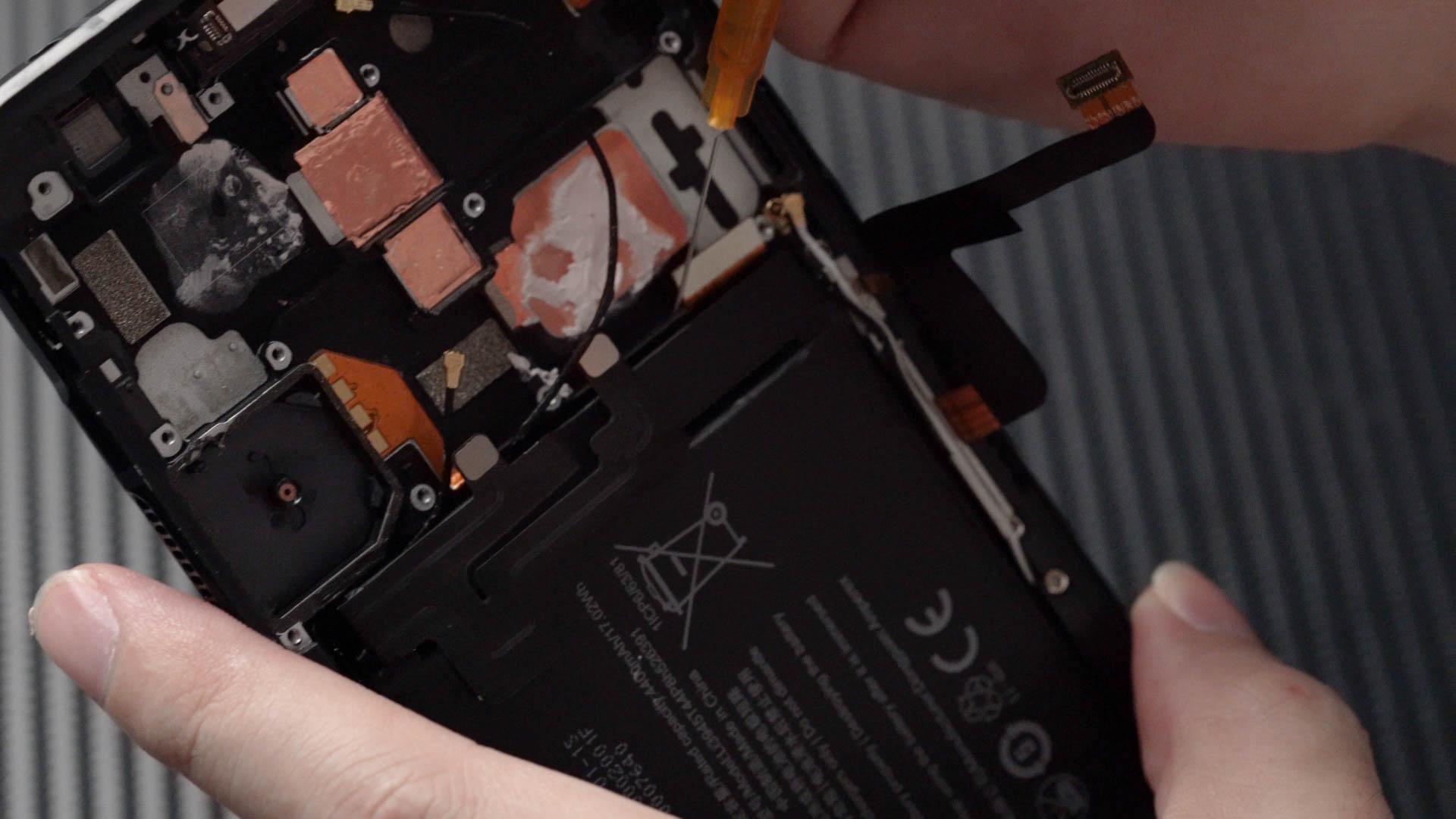

挑开电池BTB断电，注意，是两个

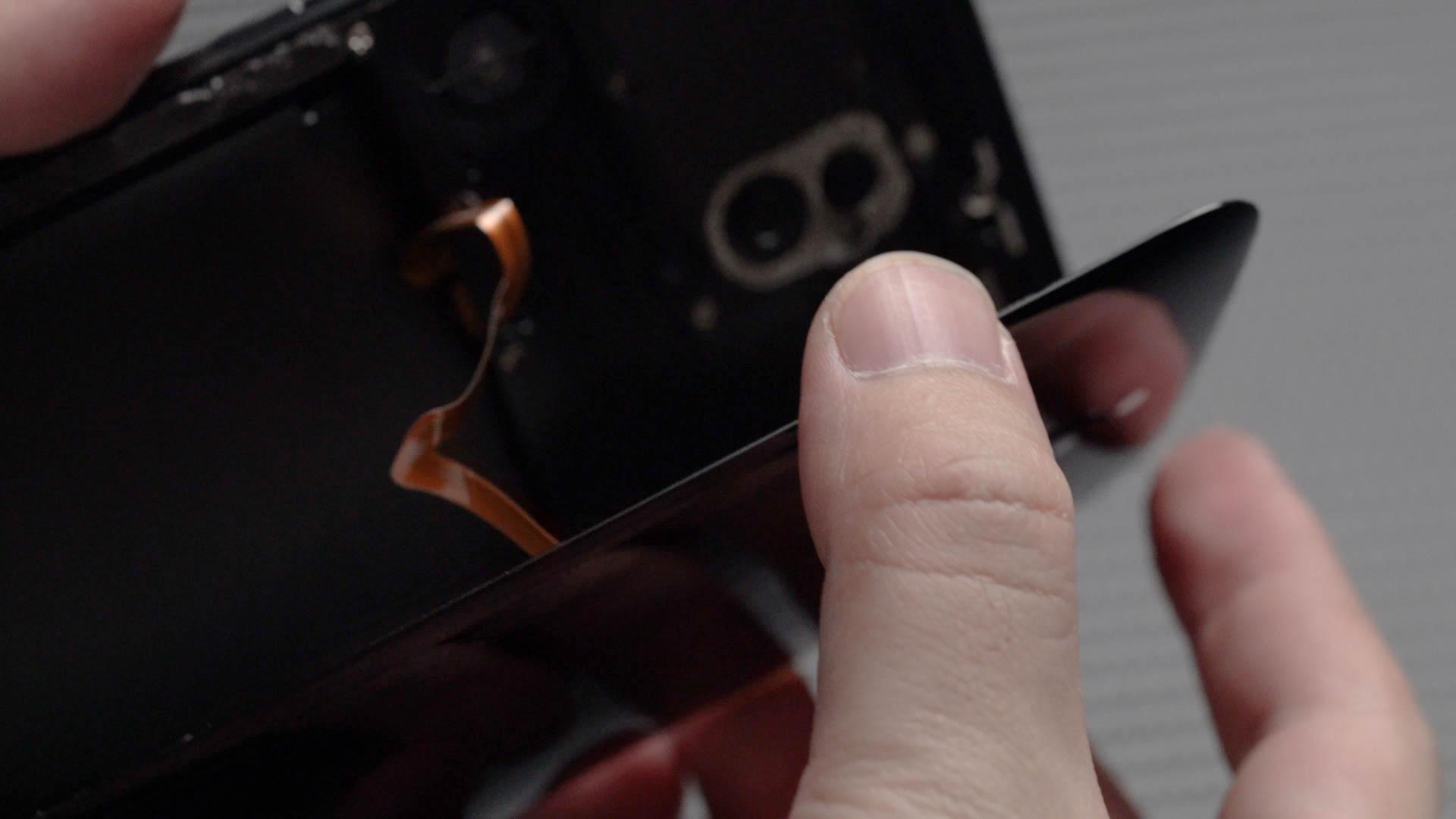

随后断开背光灯的BTB，此时即可分离后盖

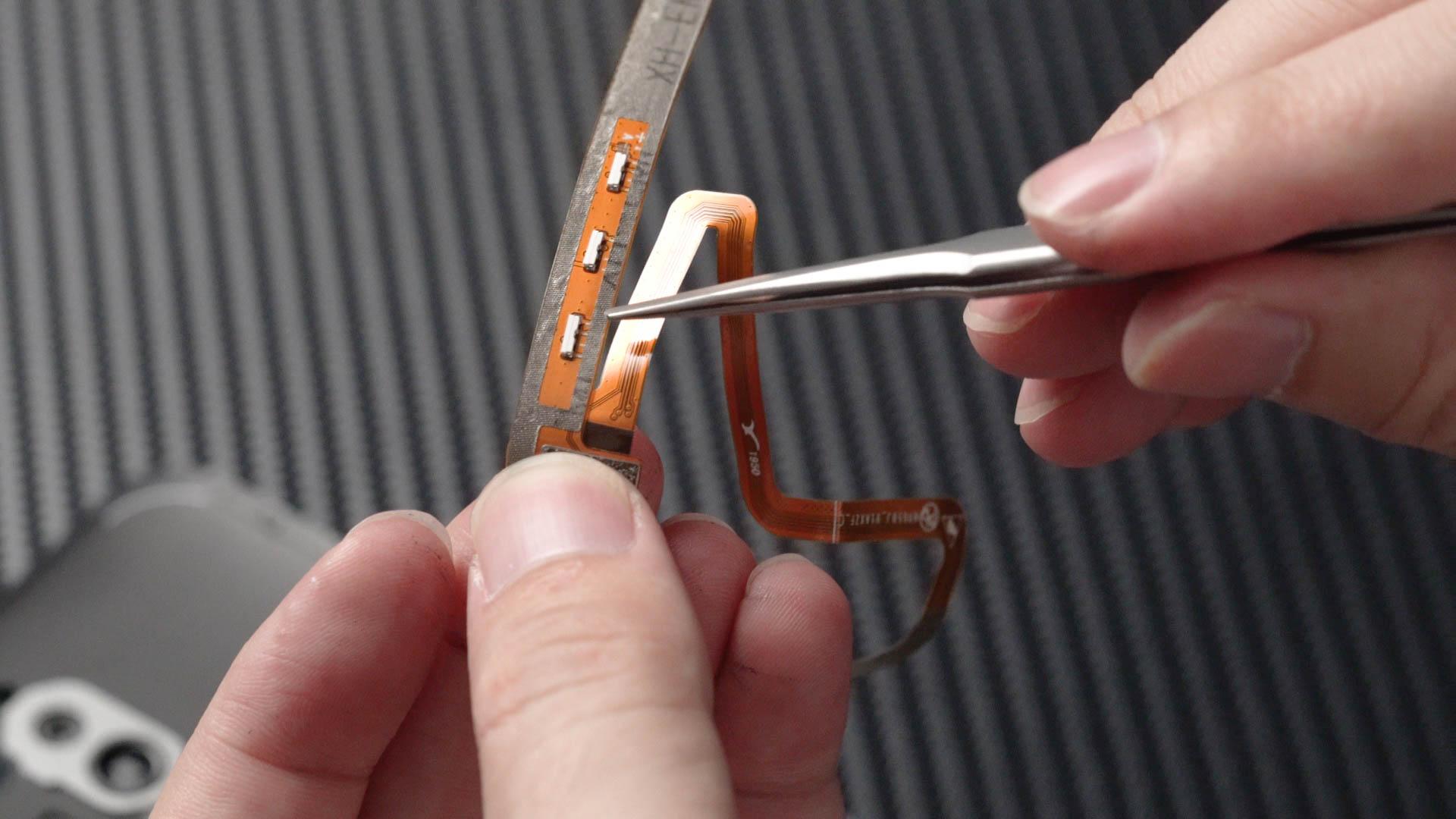

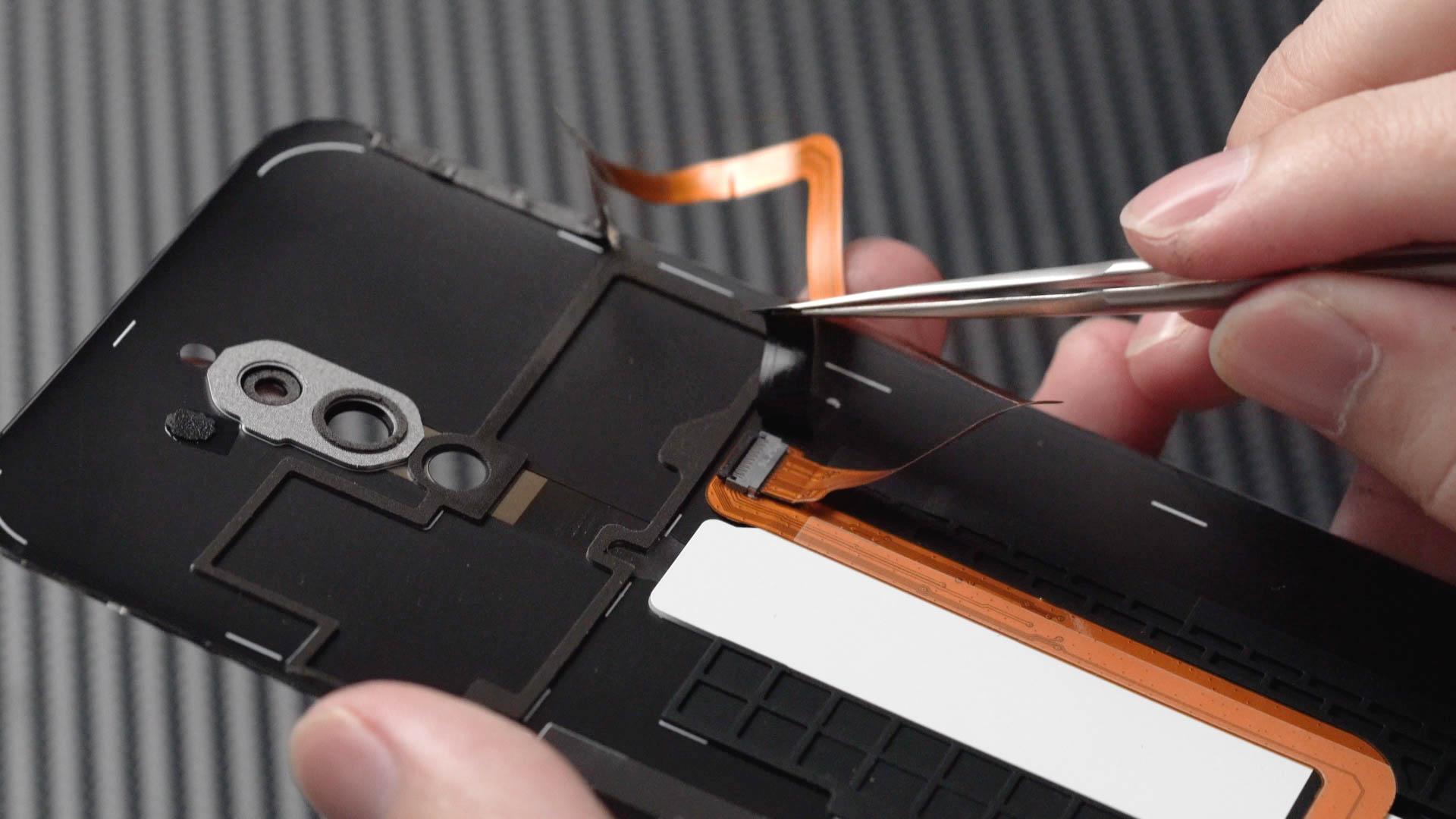

排线通过ZIF接口转接，撕开后连着下方的导光板，背面有三颗LED灯

中间还有一长条导光板，对应电池区域还有两条缓冲胶垫

后盖上方有一圈缓冲泡棉，贴合风道四周，提高密闭性

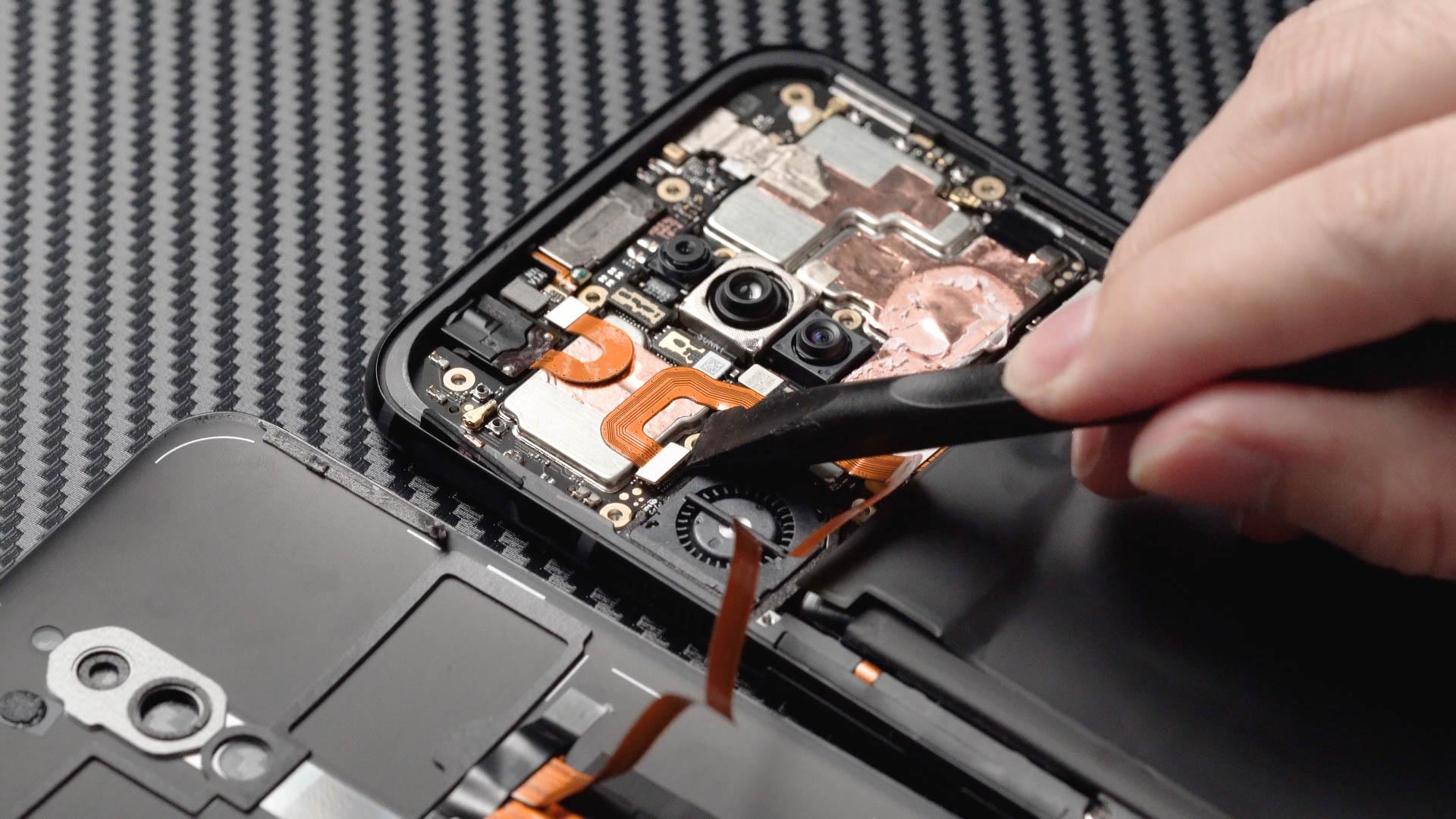

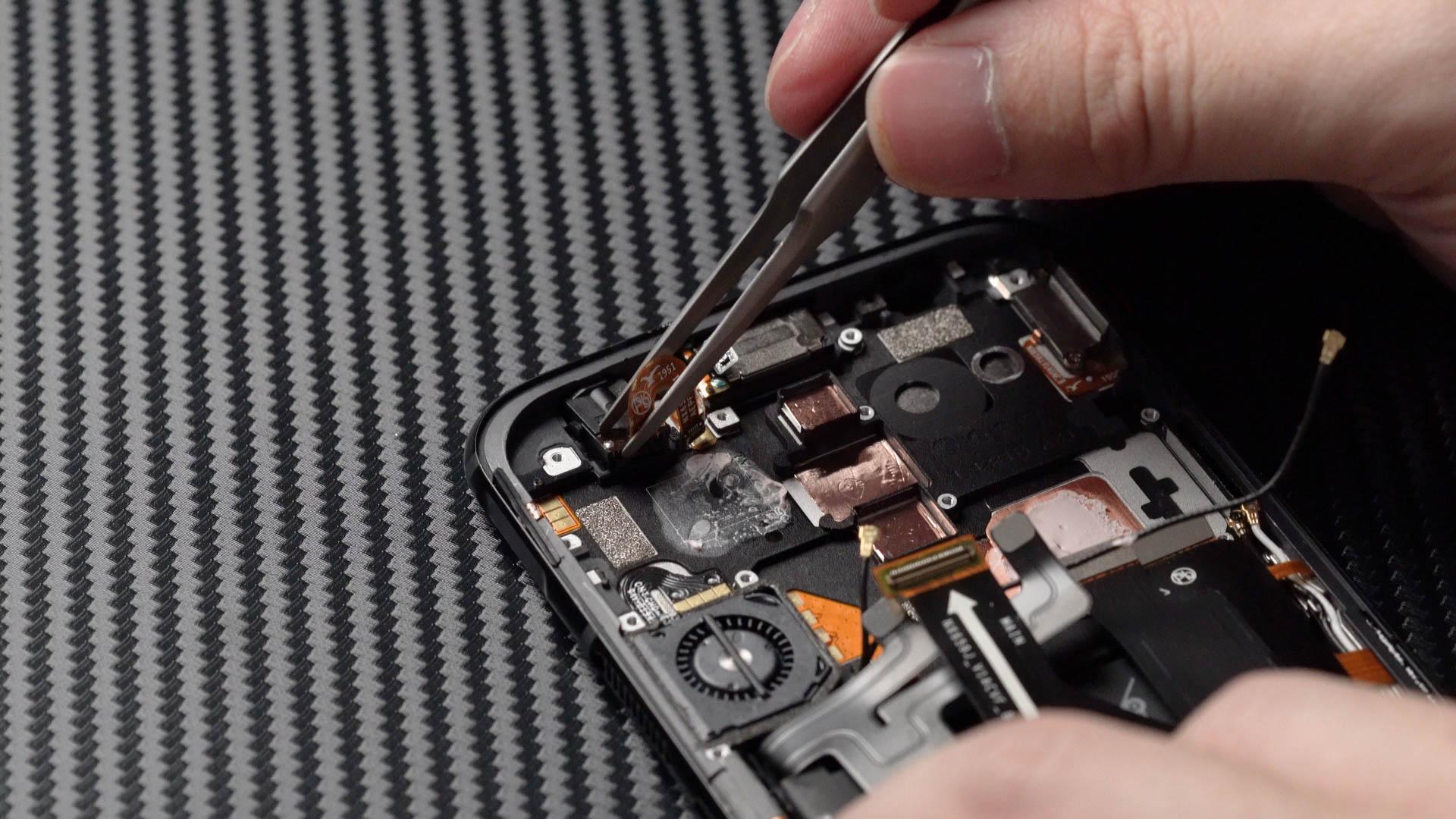

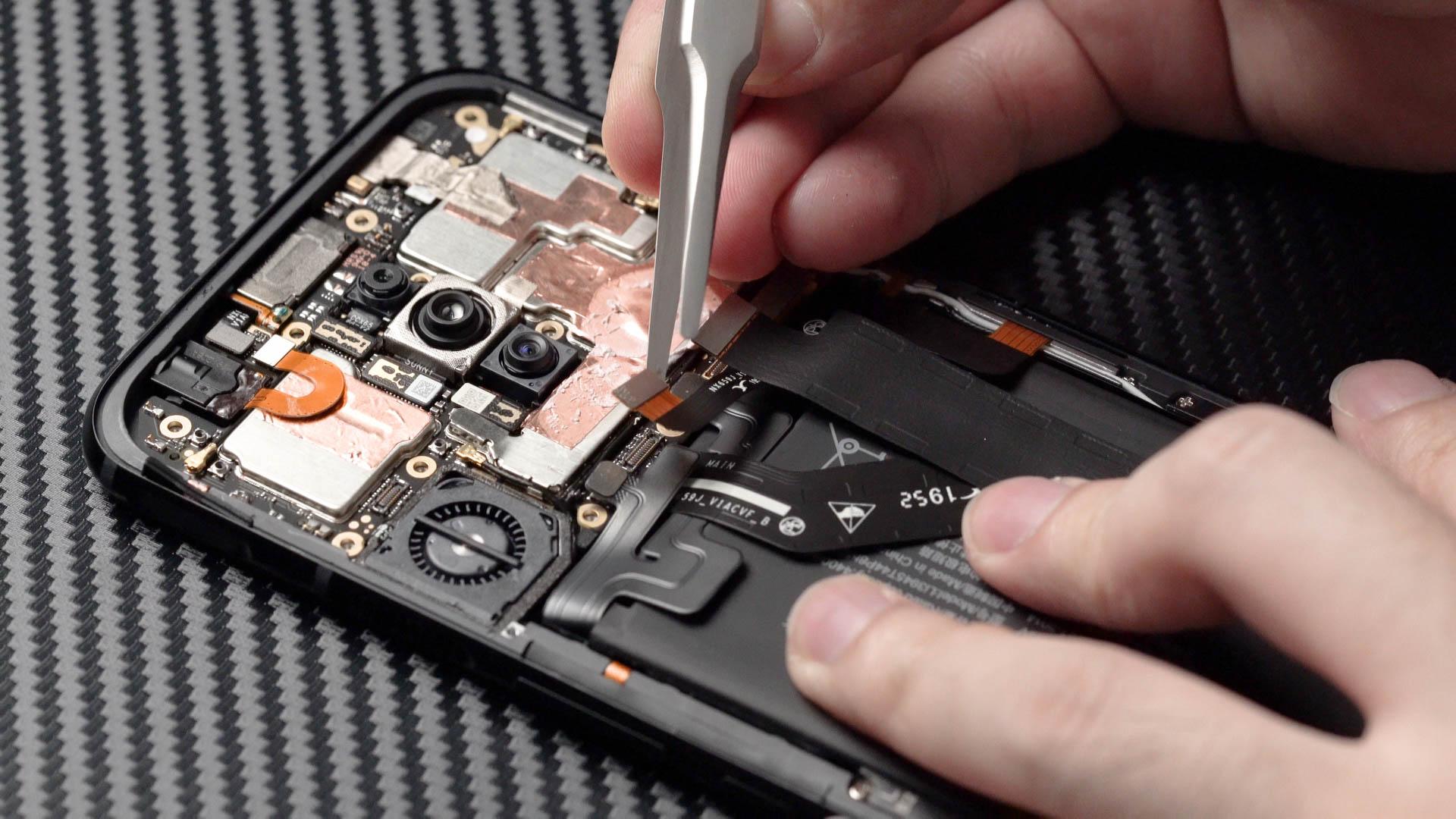

第三步 拆卸主板，依次挑开屏幕、Type-C口、Dock、广角、主摄和景深的BTB

取出三摄，三摄下方垫有散热铜箔

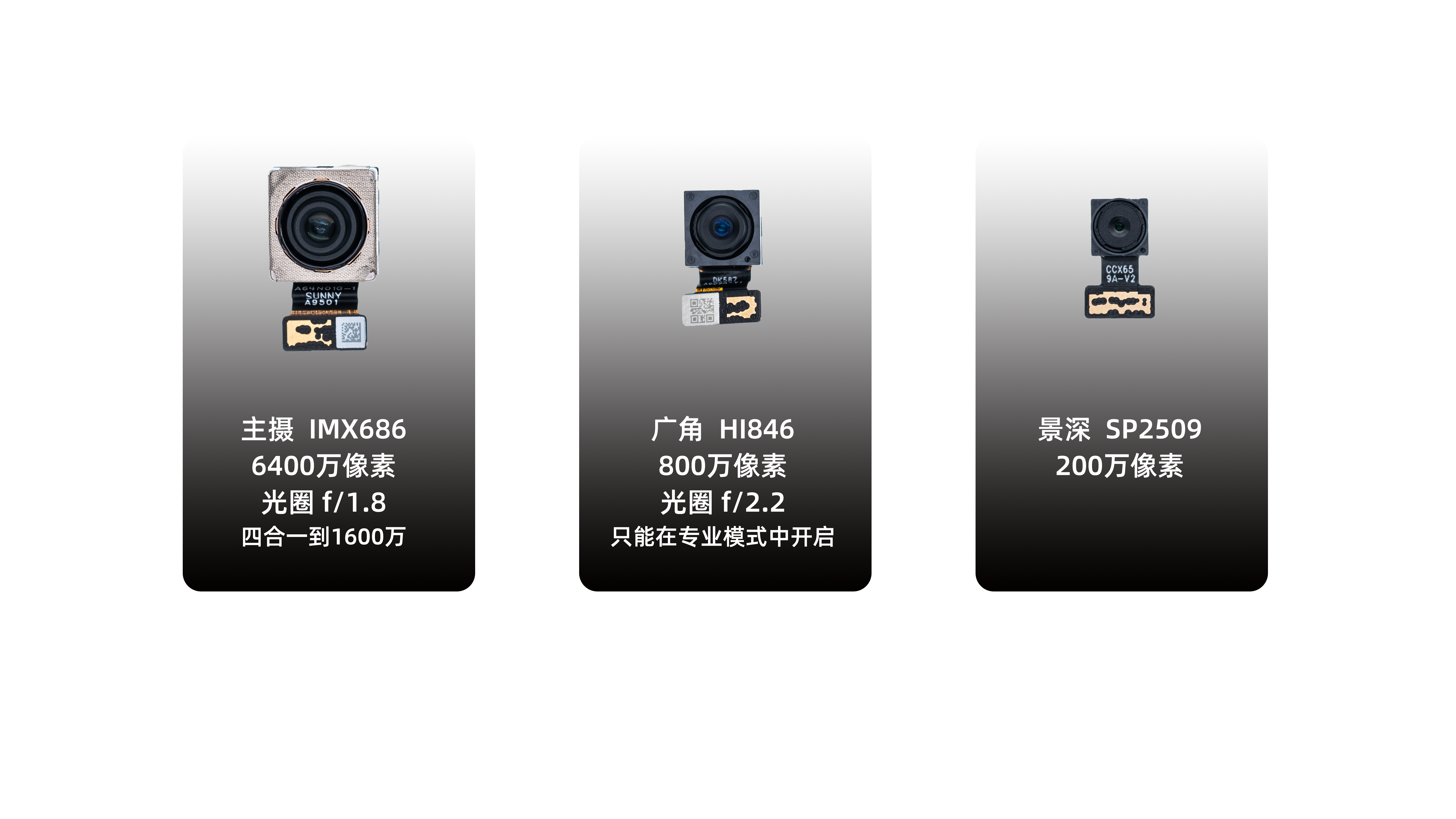

三摄的配置里，大家注意看这颗景深镜头，SP2509，思比科的模组，思比科？听着像是卖薯片的，上网查了下资料，监控领域专家。不过红魔5G的主摄采用了索尼的IMX686，6400万像素，对于一台游戏机来说，硬件诚意是到位的

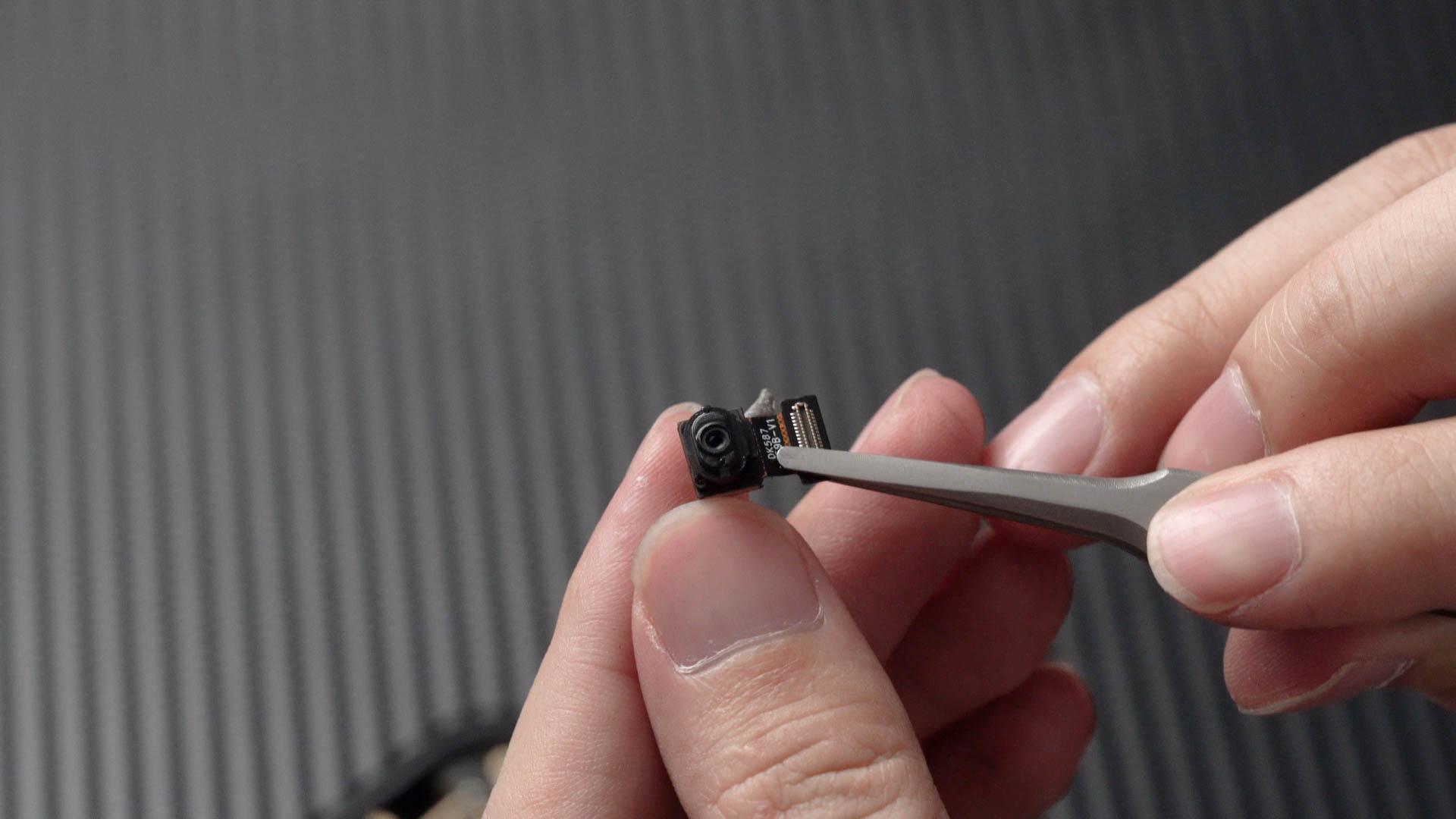

再挑开耳机孔、环境光组件和前摄的BTB，取出前摄，前摄为800万像素的Hi846

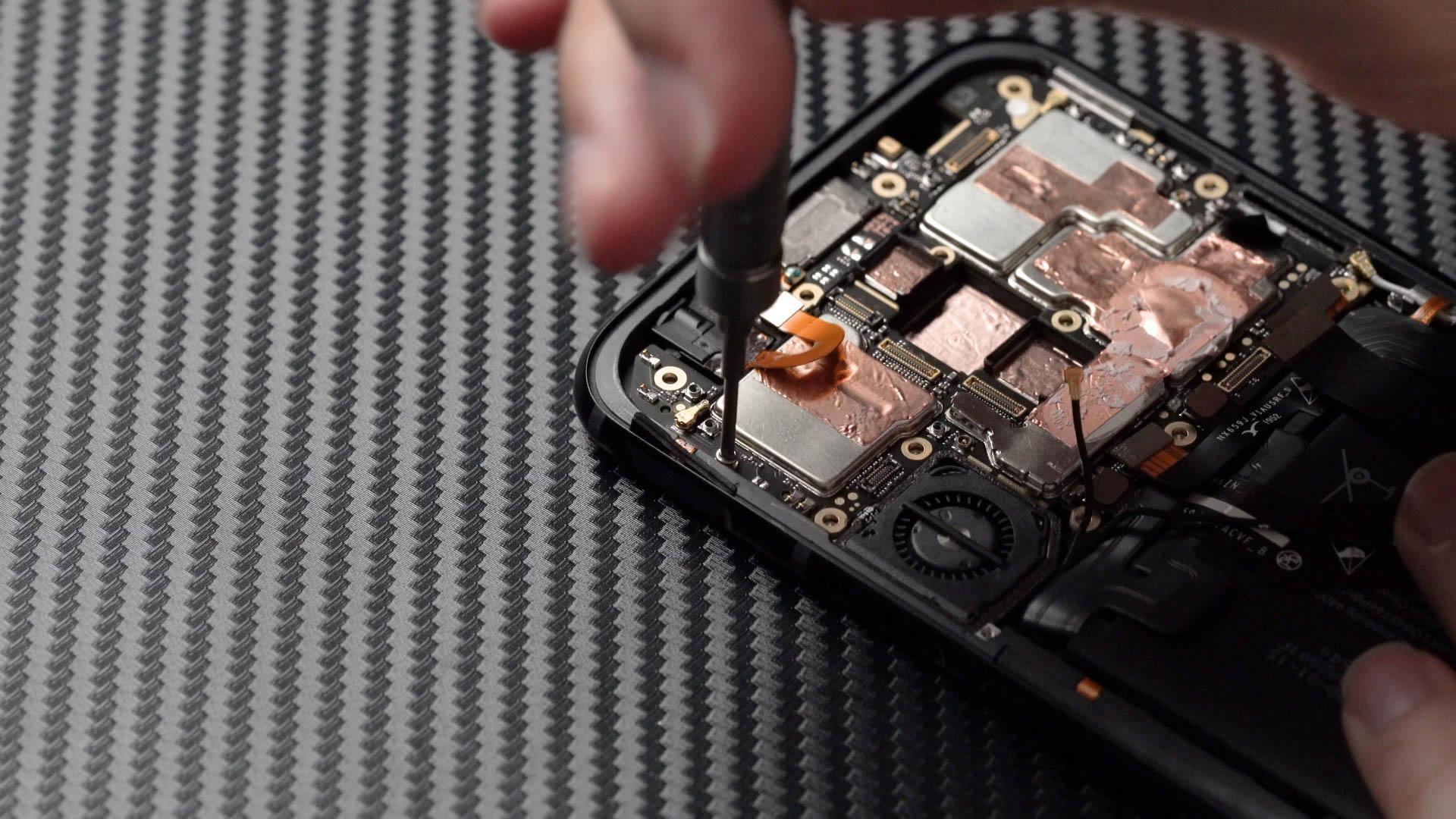

挑开3个RF接口，卸下一颗固定主板的螺丝，从下方挑出主板

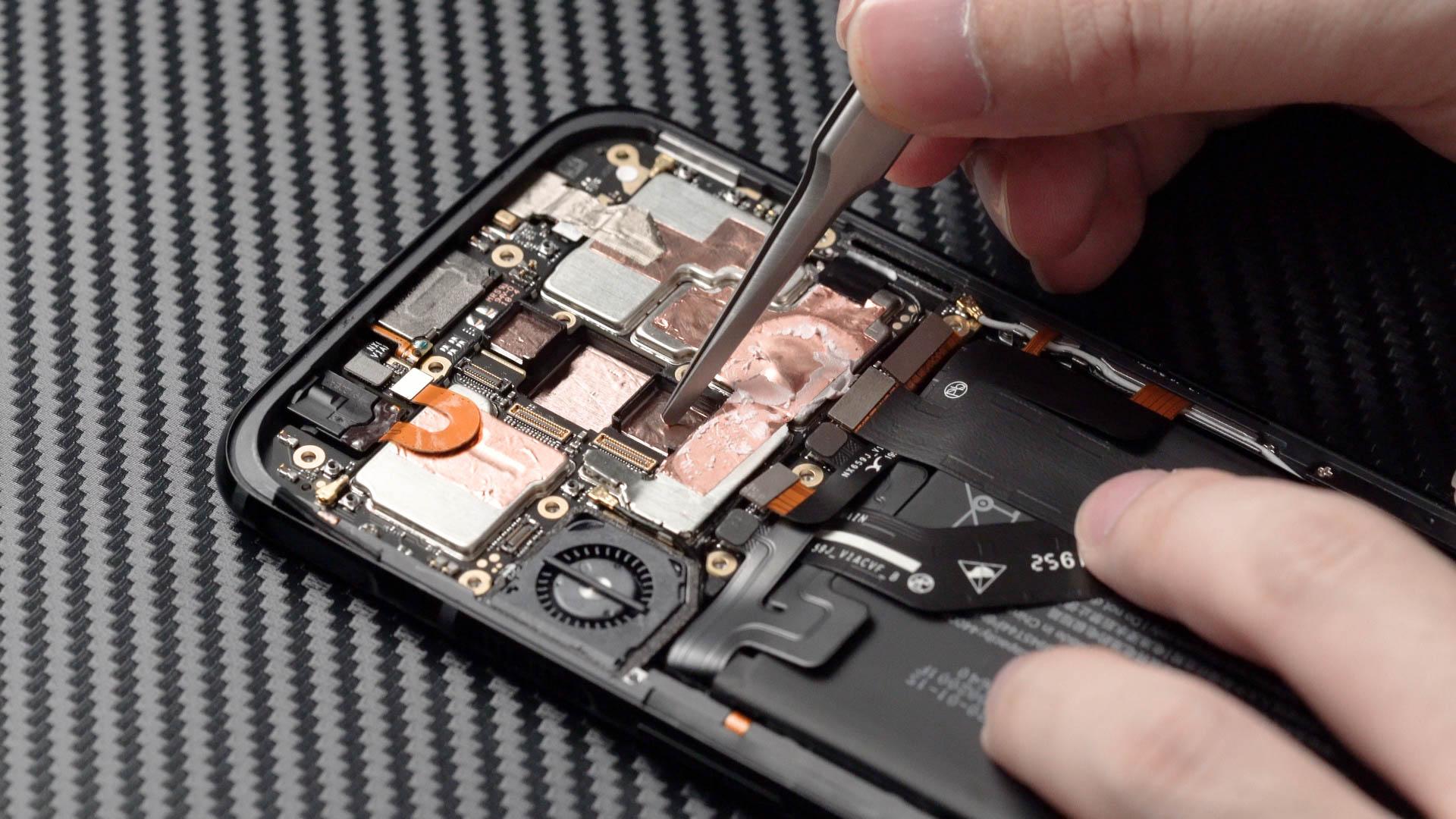

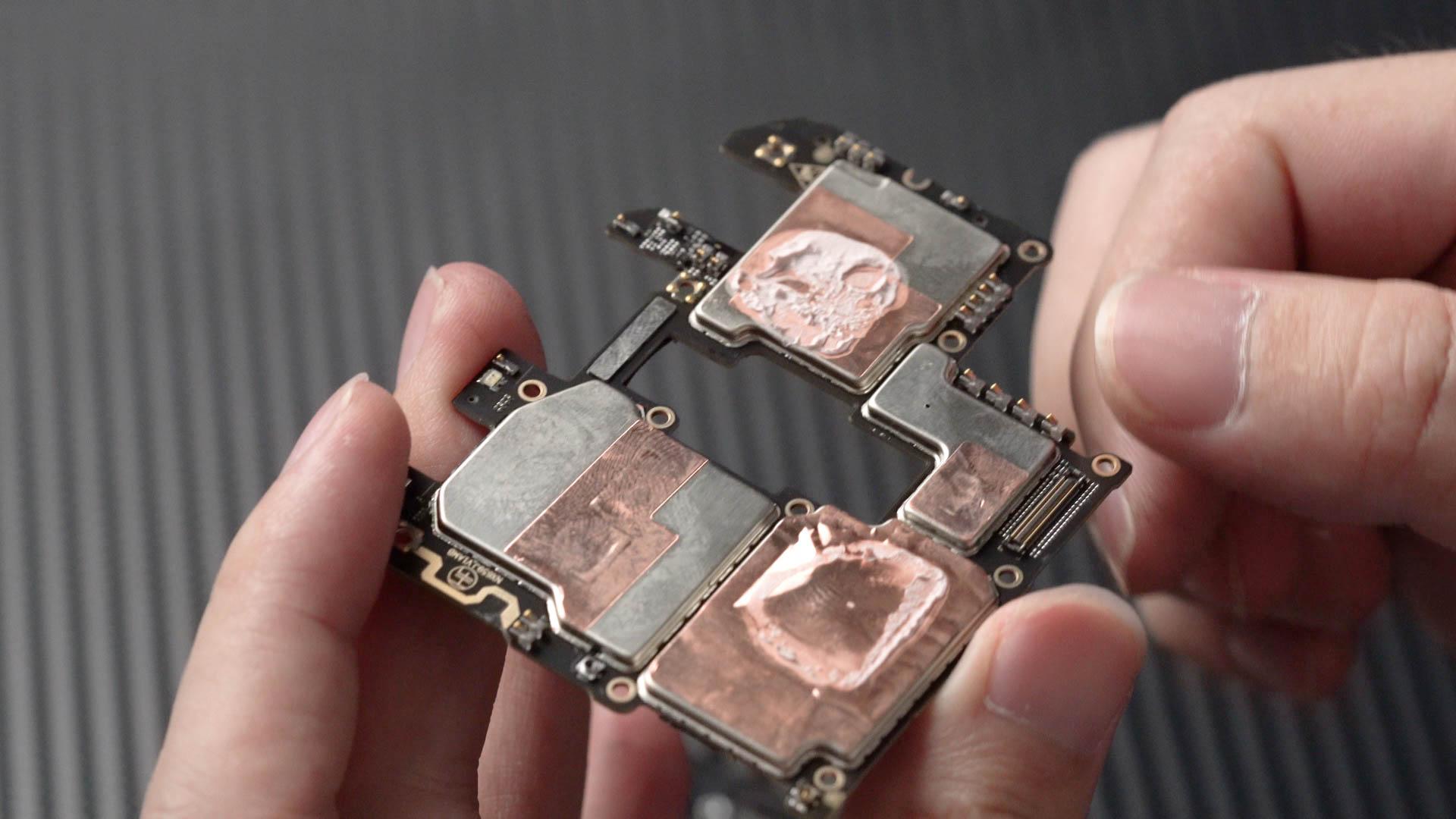

主板正反两面都有铜箔覆和硅脂覆盖，BTB四周和小元器件没有防护措施

至于865、LPDDR5、UFS3.0、Wi-Fi6，都念吐了。。。上半年旗舰标配

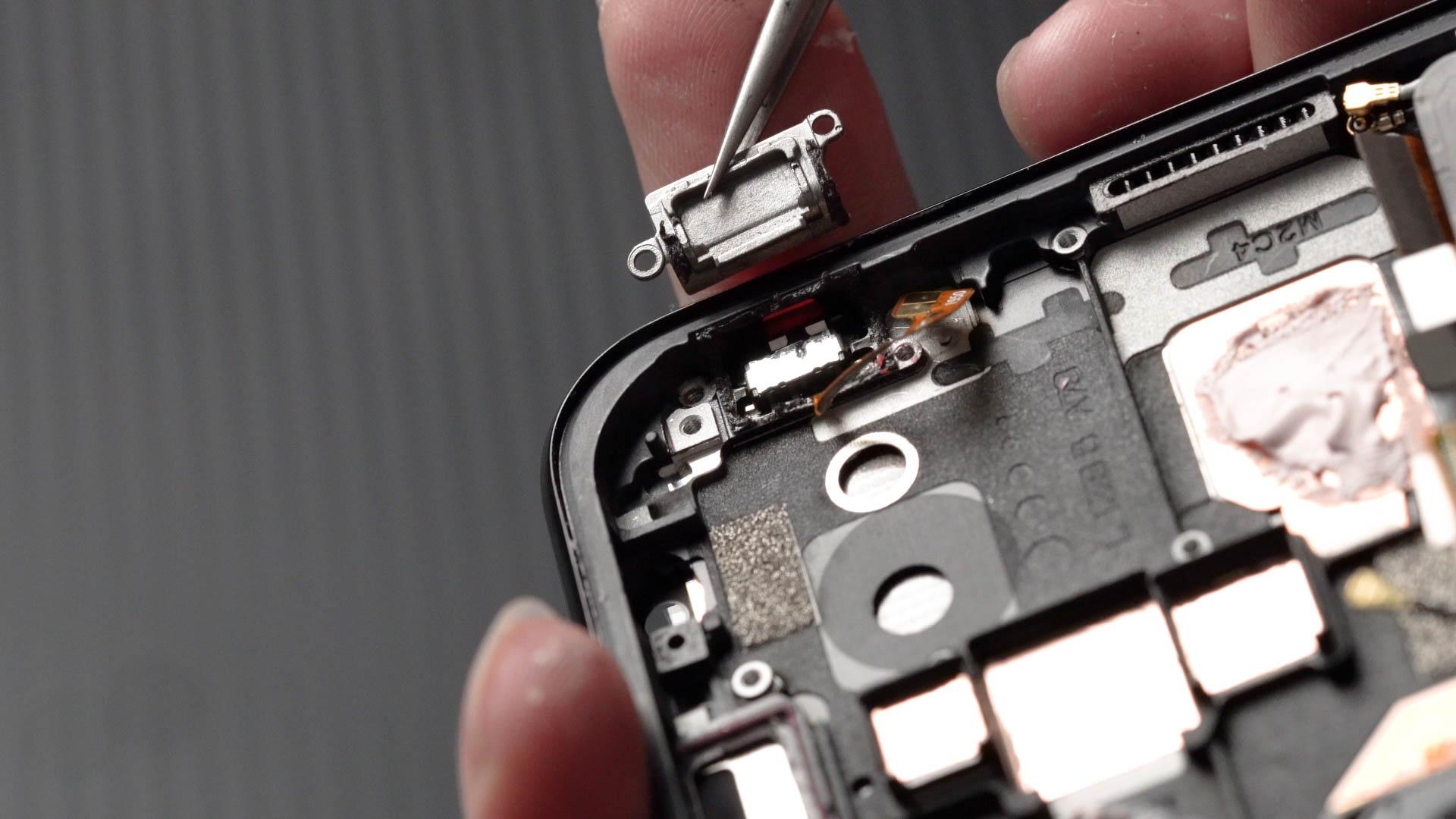

第四步 拆卸剩余部件，耳机孔依旧得到保留

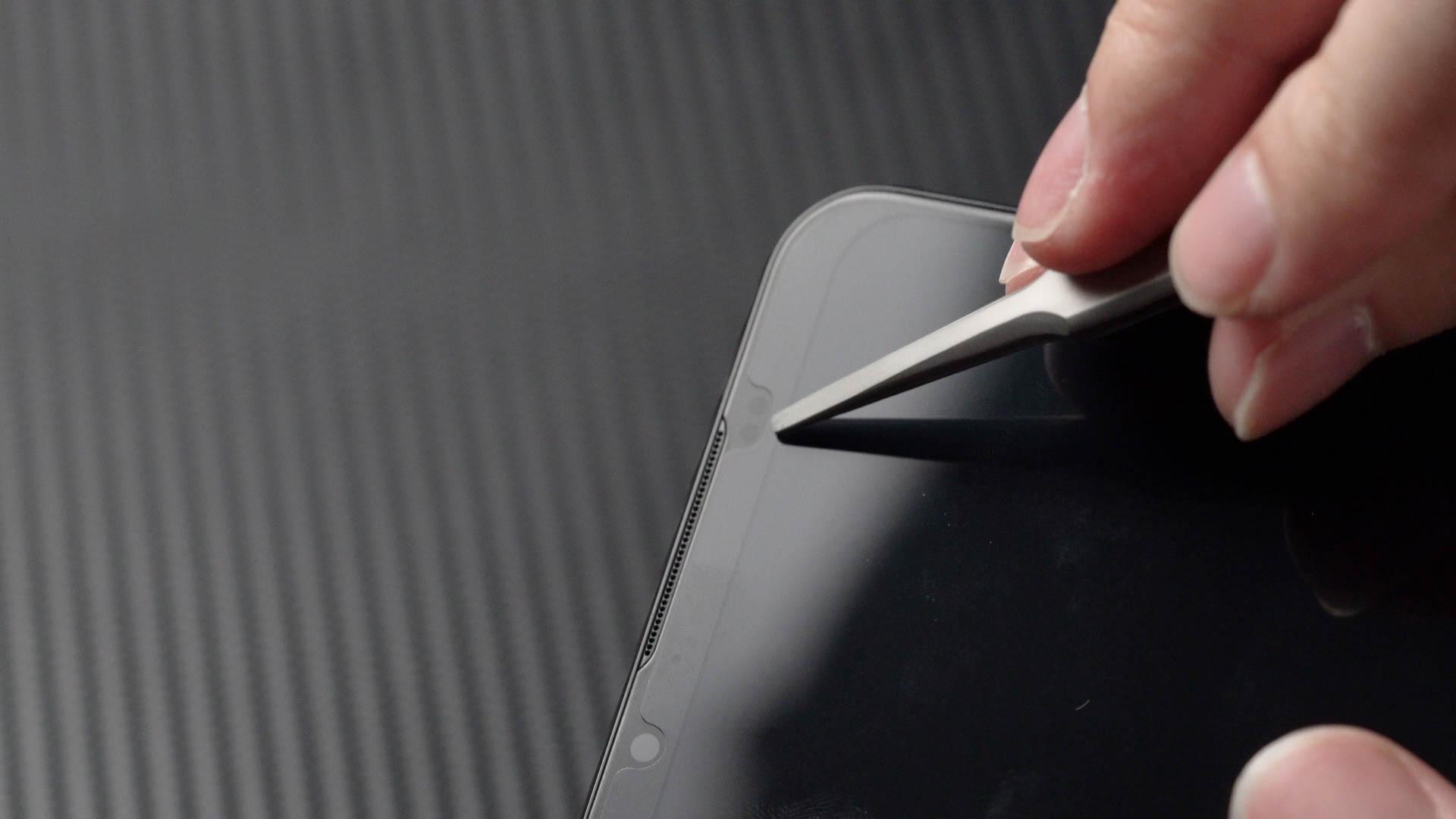

环境光和距离传感器固定在了中框和屏幕之间，通过同一个BTB和主板相连

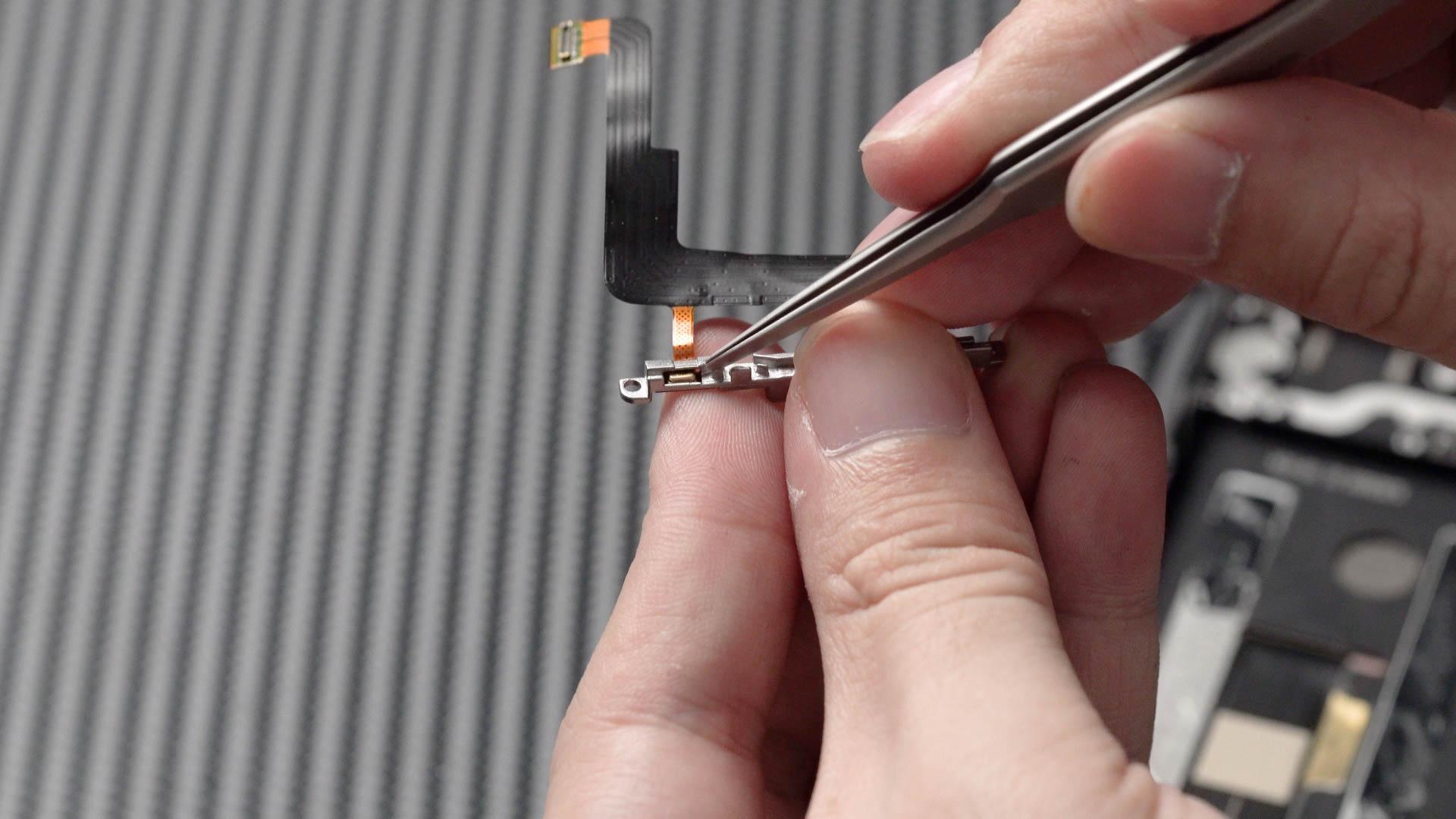

竞技键内部有金属片固定，卸下两颗螺丝后即可取出，内侧还粘有防尘防水的泡棉

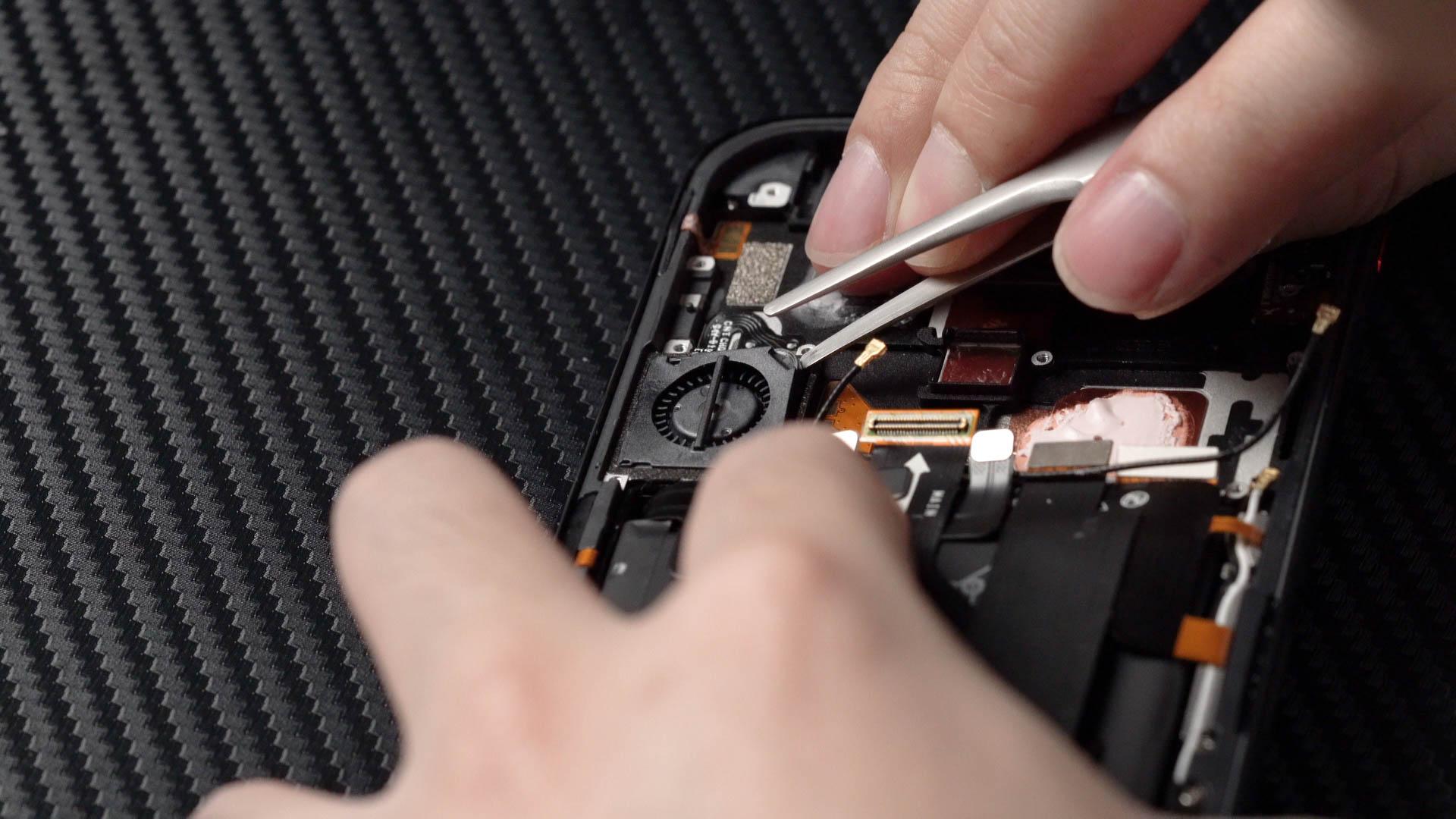

最后来研究一下这个风水，小心挑开触点和顶盖，取出扇页部分

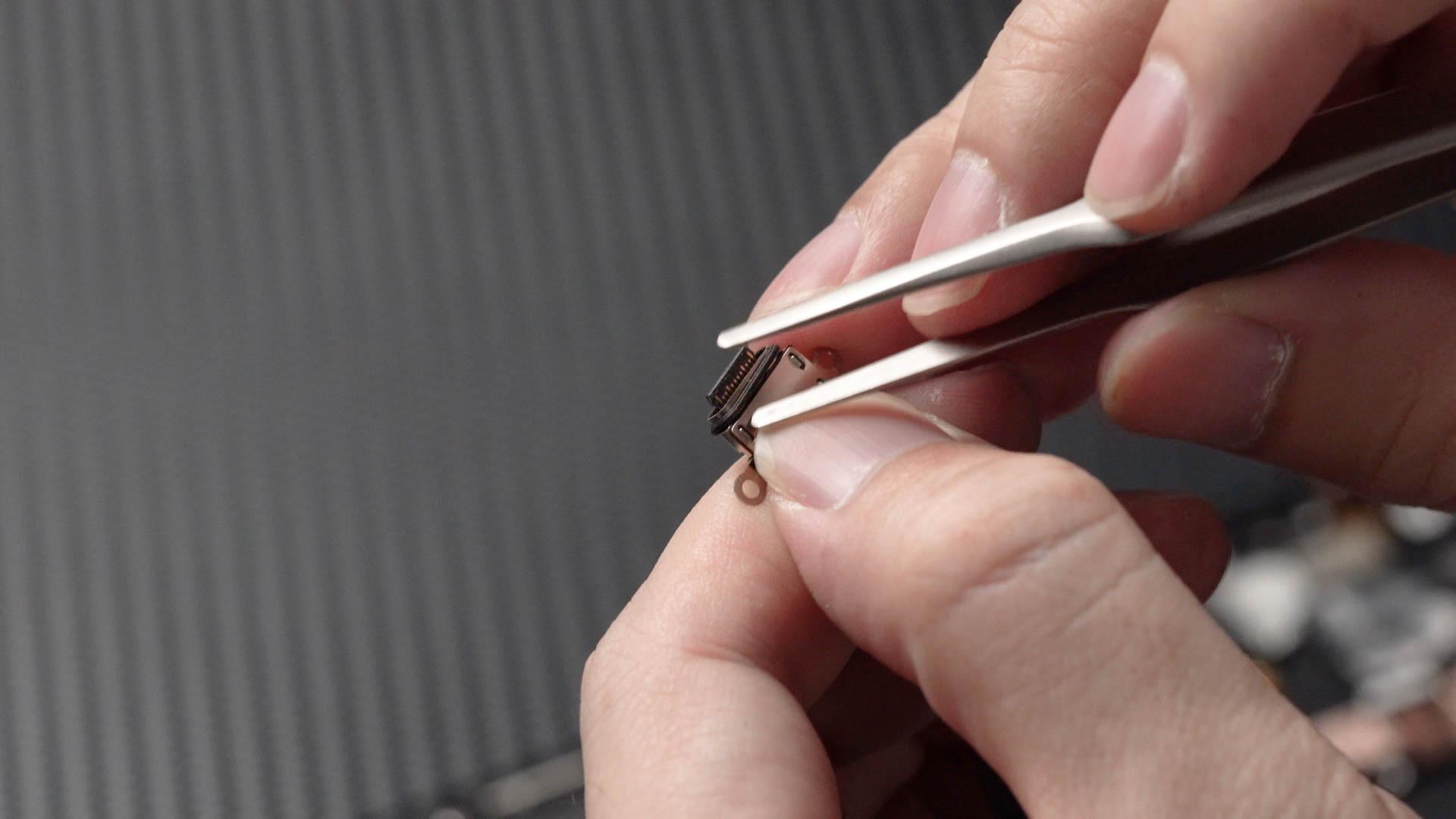

下方黄色的小圈就是官方宣称的1克超轻纳米材料的液体轴承，目的就是为了降低风扇转动带来的噪音

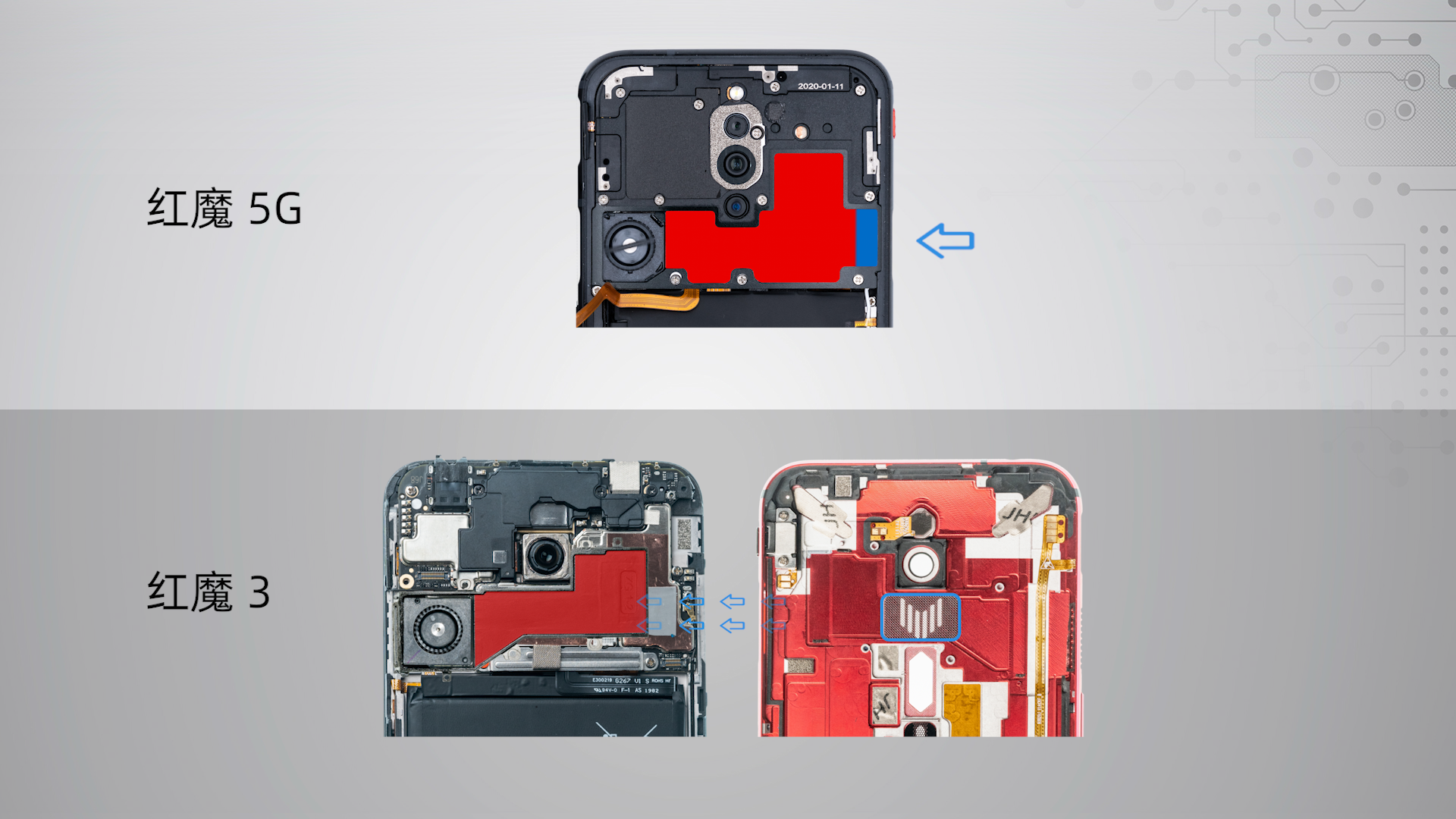

风冷散热的原理和上代红魔3差不多，唯一的区别的是更改了进风口，红魔3是从后背吸风，而红魔5G是从侧面吸风

当然结构堆叠上红魔5G的风冷系统会显得更紧凑美观，毕竟上代的风扇是很暴力的通过导线连接，而这代是触点

到这里我们来总结下红魔5G的散热系统，电池上方的全覆盖导热石墨、风冷系统、主板上常规的铜箔硅脂以及液冷铜管。这配置算得上豪华了，那我们来看看实际的温度表现

直接120Hz HDR模式，吃鸡半小时，正面42.9℃，背面44.7℃

光看数据对比黑鲨的90Hz，可以肯定的是这风扇的散热效果确实非常明显的，热成像仪下也能明显看到出风口在疯狂输出热量。不过很可惜，两者屏幕的素质差距有点大，红魔 5G维信诺的1080P，黑鲨3 Pro是京东方的2K，要流畅还是要护眼，你们自己选吧

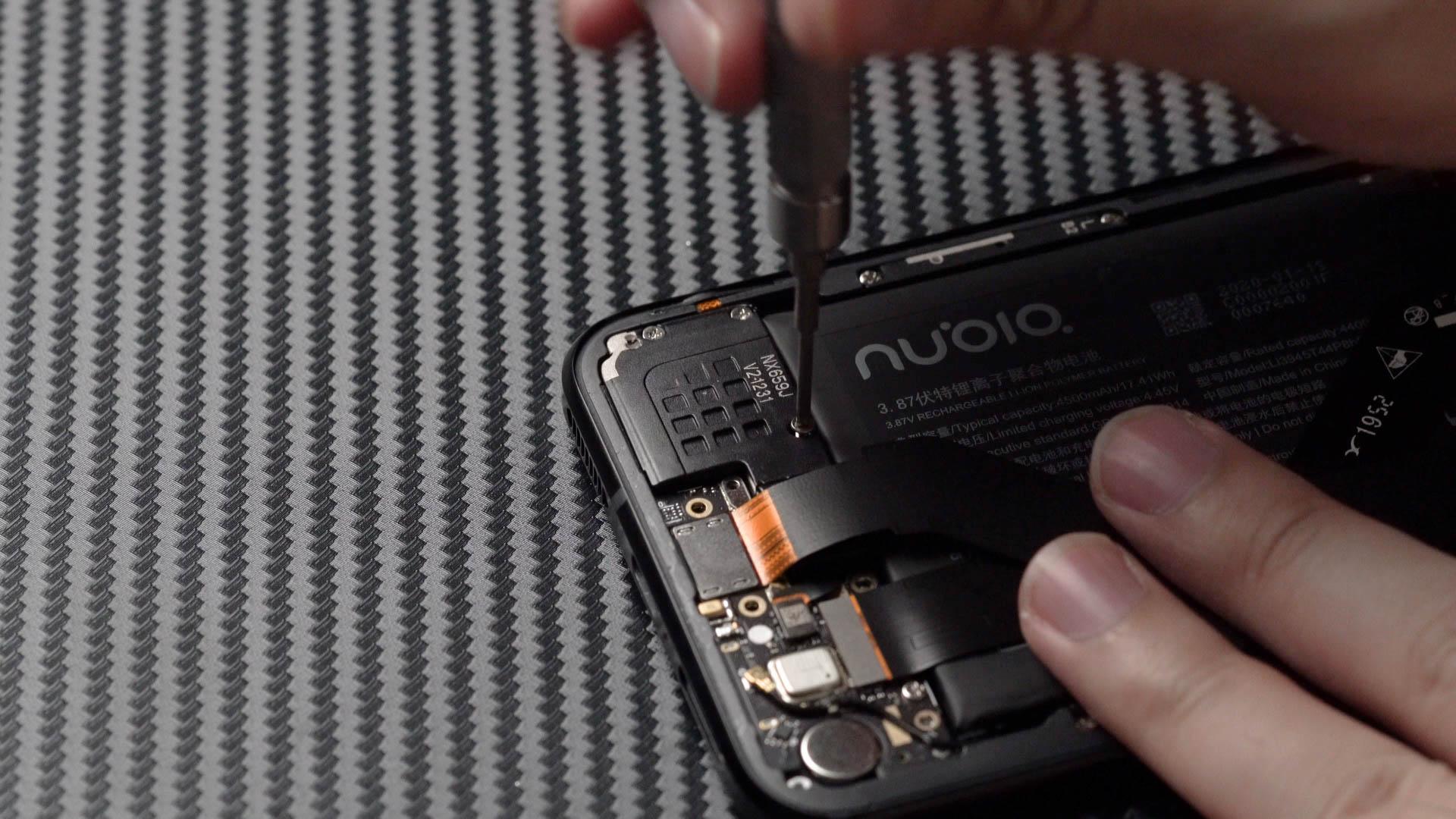

第五步 拆卸喇叭BOX，先卸下5颗固定盖板的螺丝，分两种规格，盖板背面有马达的缓冲泡棉

再卸下固定扬声器的3颗螺丝

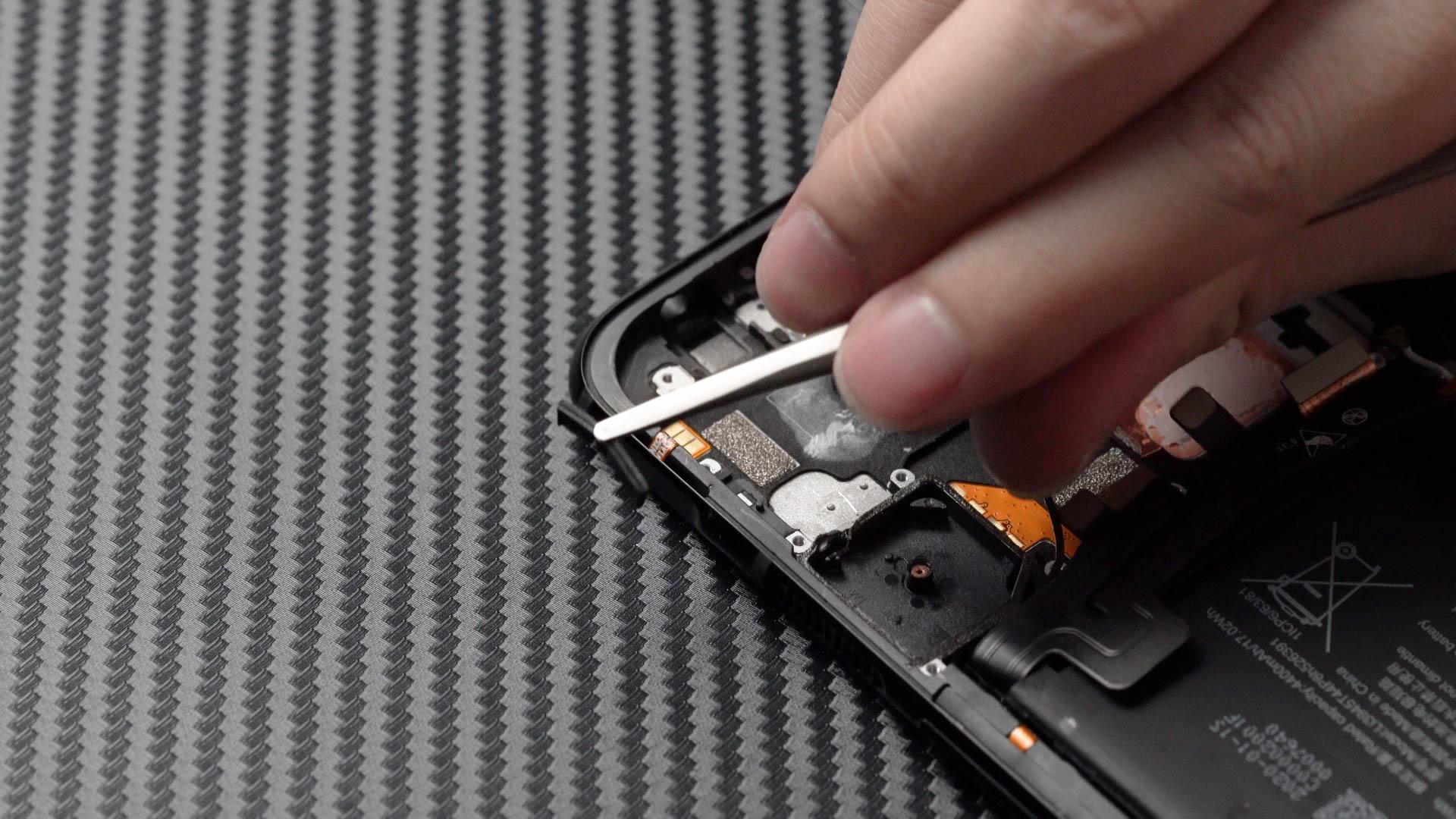

依次挑开主FPC、指纹BTB和RF接口，卸下一颗固定副板的螺丝

取出副板和Type-C口，Type-C口内侧有防尘防水的胶圈

取出扬声器，尺寸看图

马达和去年一样，仍然为Z轴线性马达

肩键上方有防尘防水的胶塞，都是通过触点的方式连接。我实际玩了下，相比压感按键确实响应更快，不过感觉有点太灵敏了，稍微碰一下就触发了，不知道后续可不可以通过软件调整灵敏度。

肩键上方有防尘防水的胶塞，都是通过触点的方式连接。我实际玩了下，相比压感按键确实响应更快，不过感觉有点太灵敏了，稍微碰一下就触发了，不知道后续可不可以通过软件调整灵敏度。

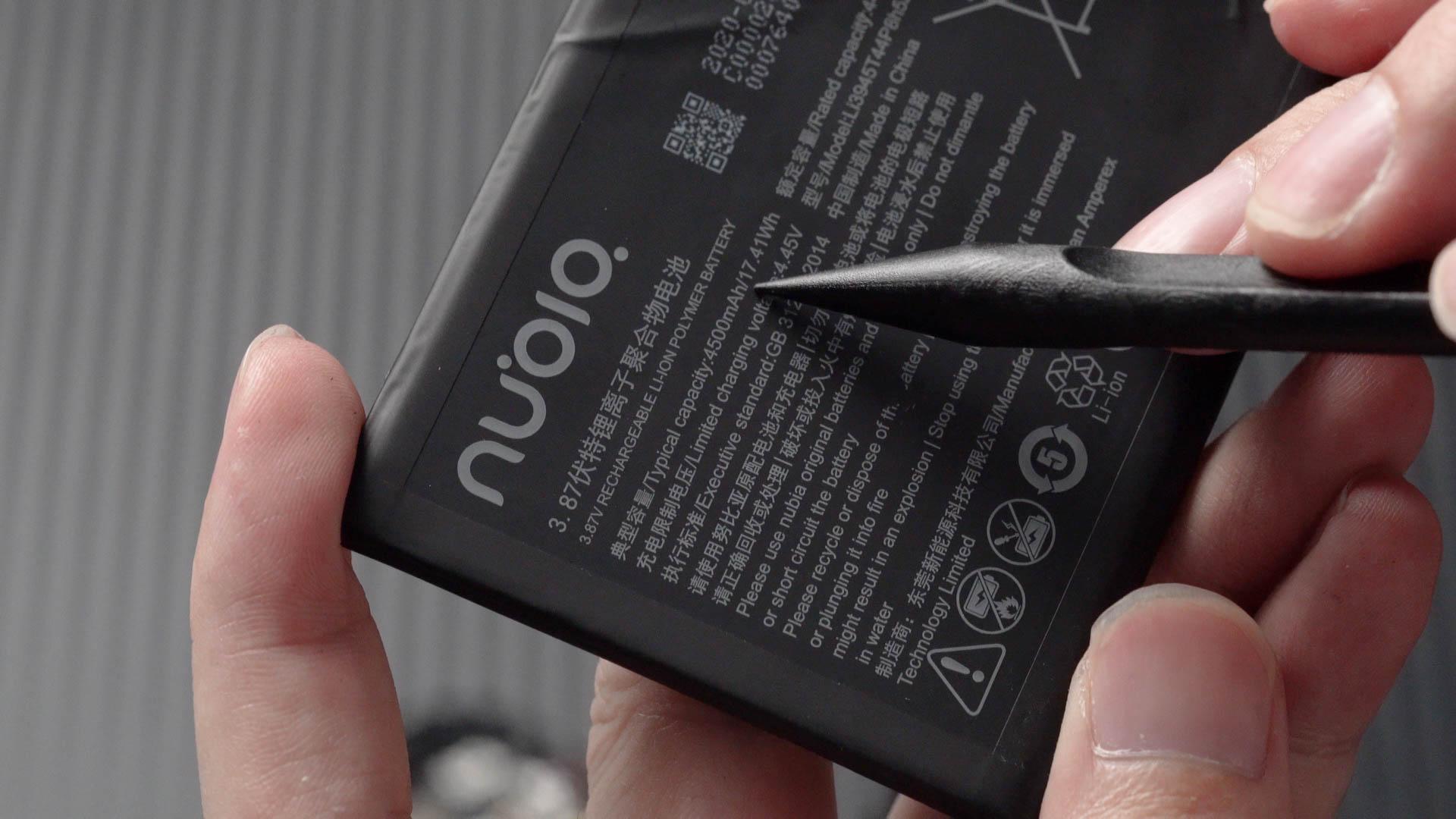

容量为4500mAh，生产商为东莞新能源

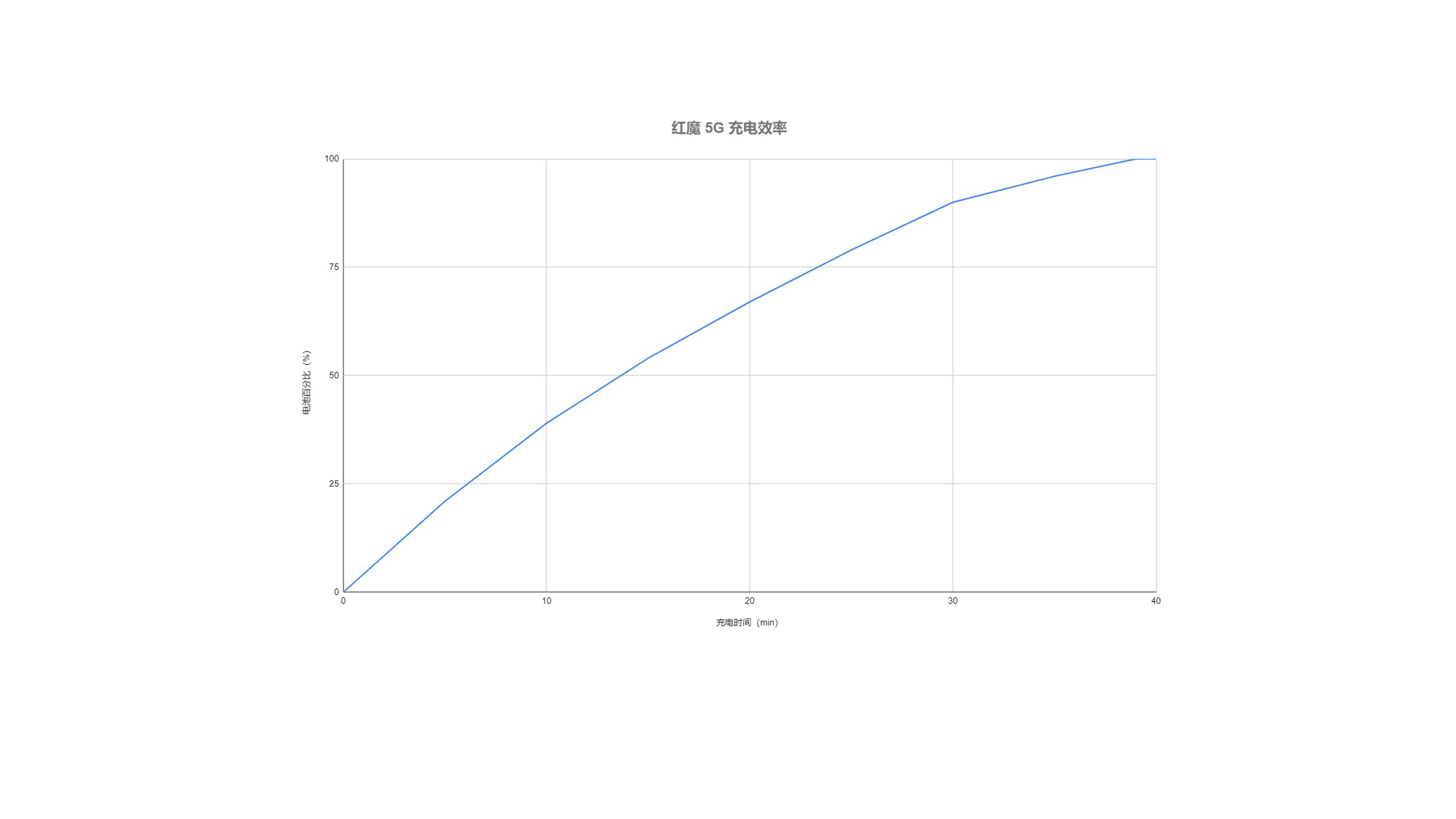

搭配了55W快充，实际测试了下快充过程，表现不错，0-100只需39分钟

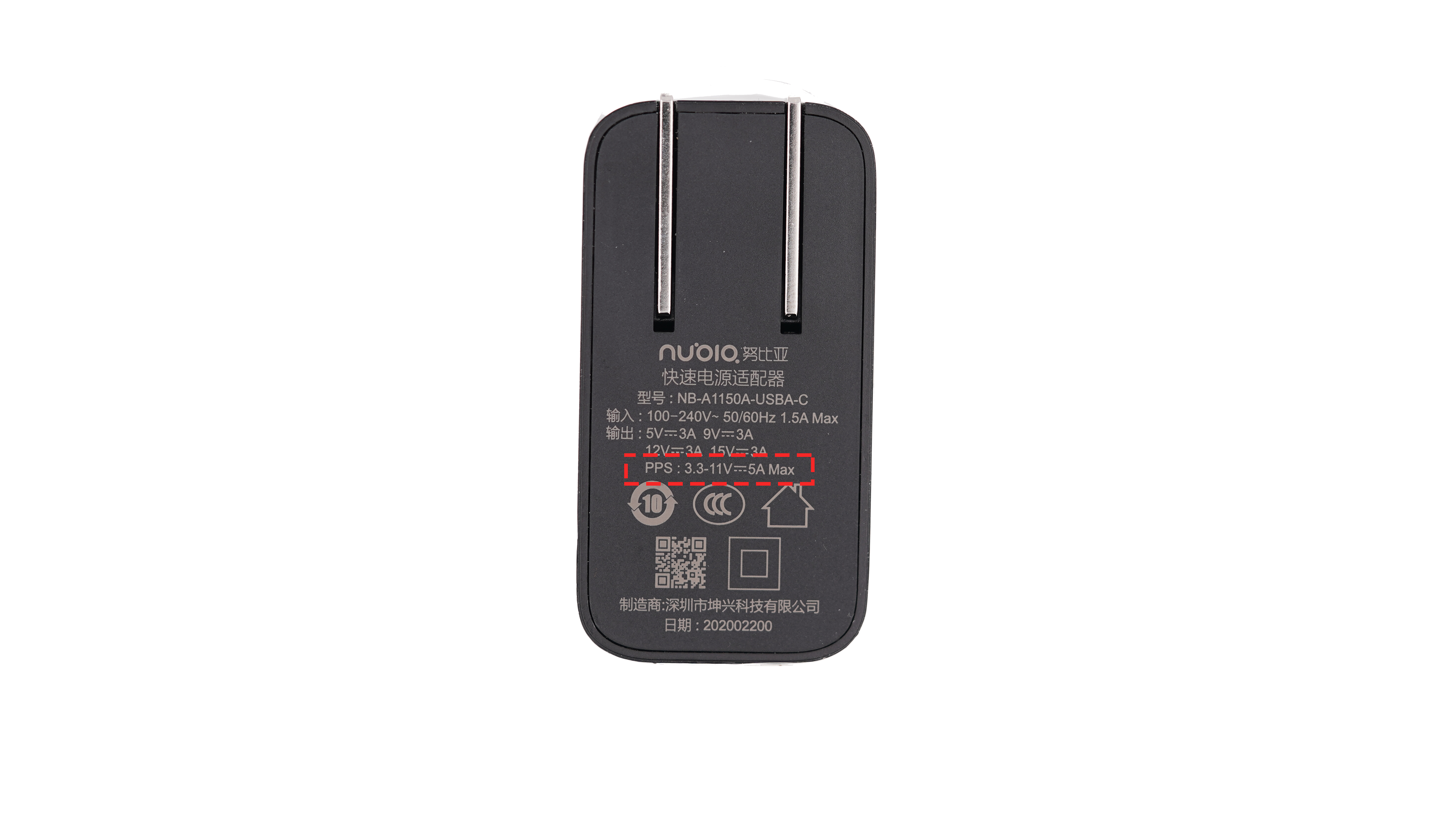

这里特别要表扬的是，红魔5G包装盒里标配的充电头是支持QC4.0和PD3.0的PPS协议

机身两侧还有天线小板，这对于一台5G+游戏手机来说，多方位的天线设计是必须的

Dock排线通过金属板固定，取出后可以看到机身侧边有灌胶的处理，起到防尘防水的作用

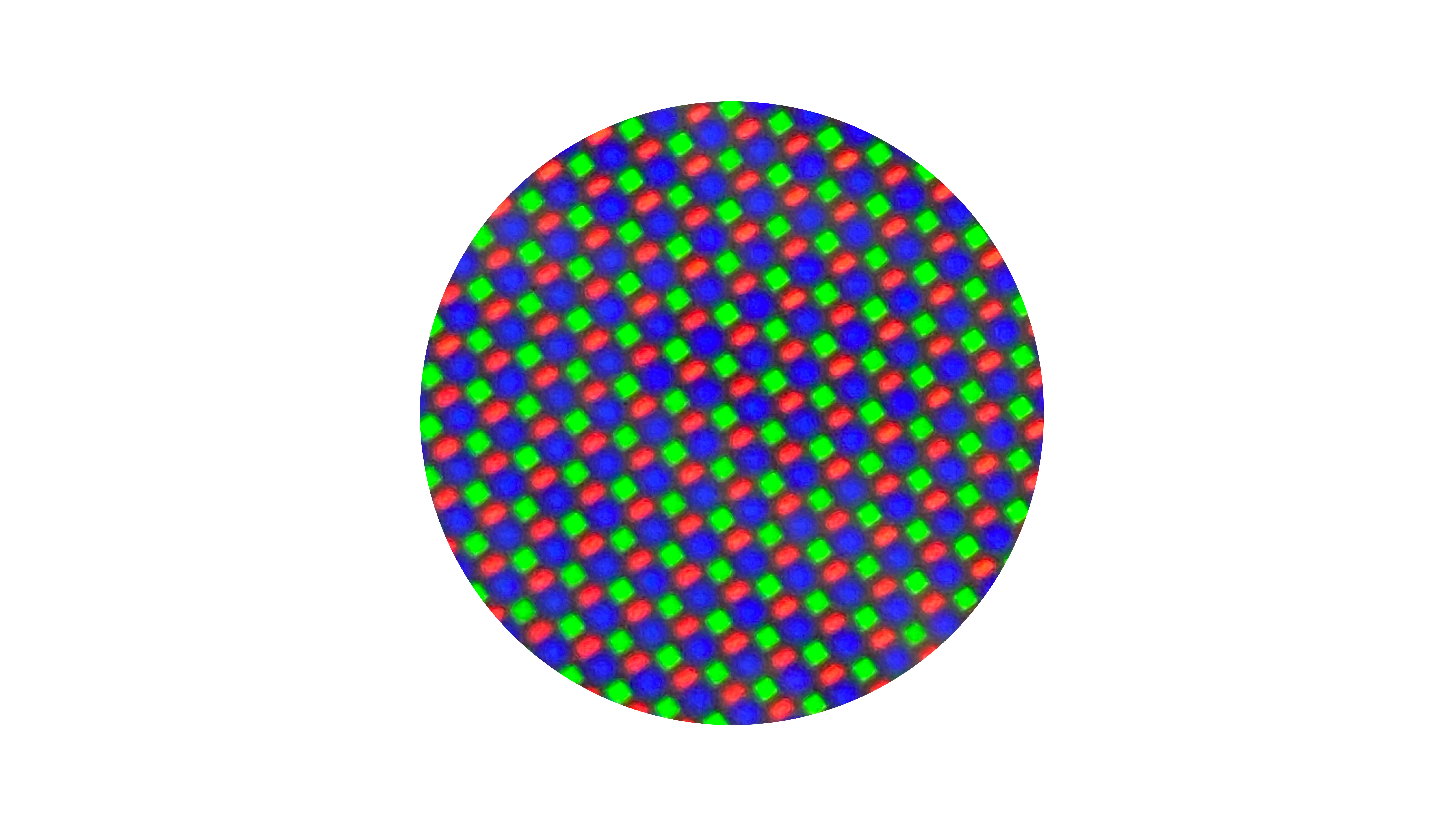

屏幕供应商还是维信诺，刷新率达到了144Hz，将一众游戏厂商统统甩到了身后，当然熊和鱼掌还是不可兼得，打开144Hz后，会牺牲一部分显示素质。对于特别在意屏幕的朋友，建议先看看真机后再做决定

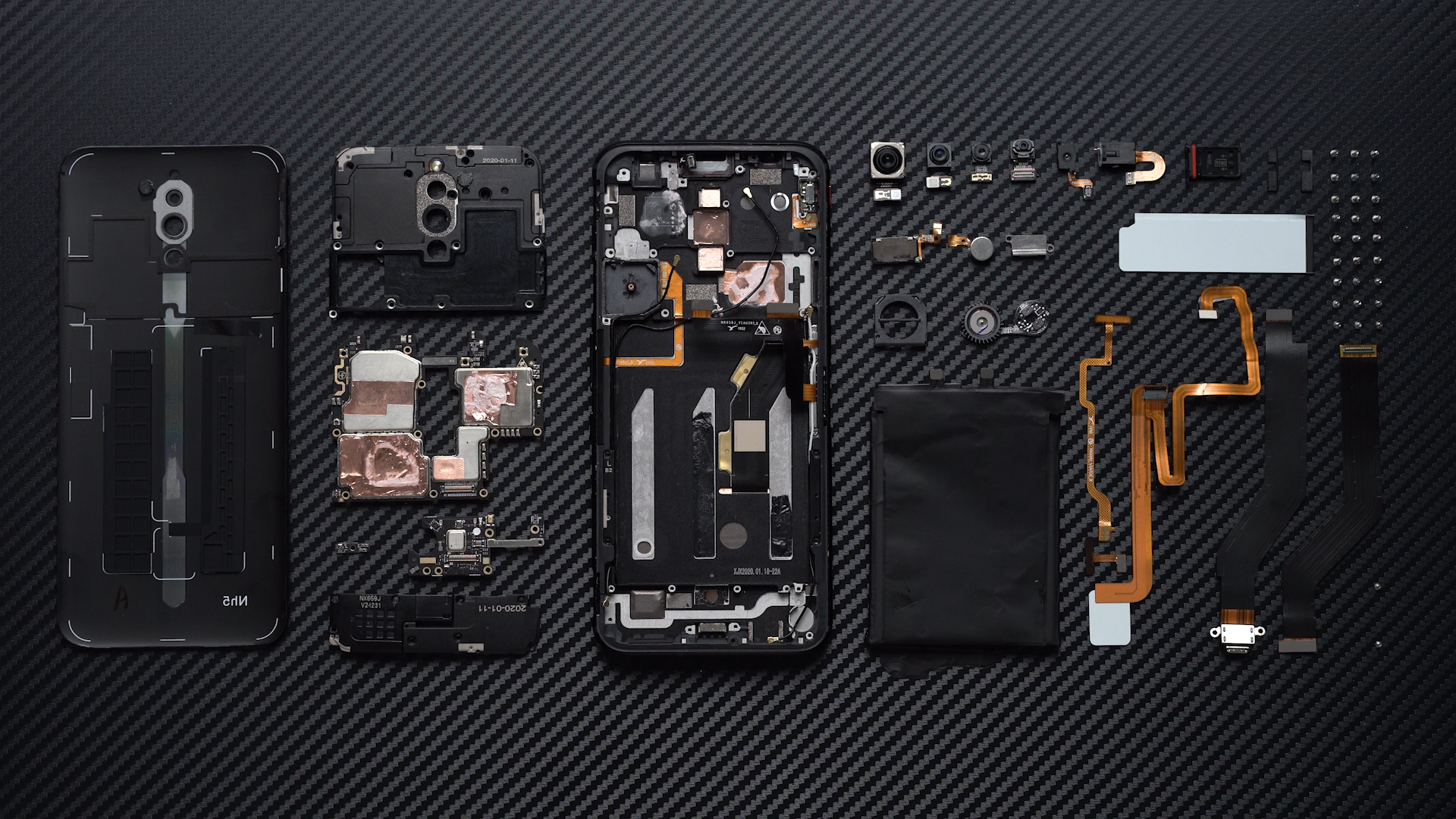

红魔 5G的拆解就到这里。整机有3种共34颗螺丝，整体外观比上代会秀气很多，这次的整机结构上也更加紧凑美观，没有了露骨的导线连接。虽然牺牲了一点防水，但是换来了优秀的散热效果，硬件性能配置符合主流旗舰的身份，就是这屏幕。。。实在是。。。咱不能光讲究风水，面相也很重要的~好了，我是楼斌，我们下期享拆再见~
